帮朋友做了个特型书架（桌），3月12日41楼更新

ljj581

翻板木纹横着强度差，一样的板子顺着木纹做强度高不是一点点。这个已经做好了不能改了，以后可以试试看。另外，发现圆木榫孔打的不太准，距板边距离有明细差异（照片有问题？），徒手打孔啊？

wu365

请教楼主，翻板轴架在那买的？圆木榫孔眼怎么打的？手工划线还是用定位工具？谢谢哦，书架做得真不错。

morsun

圆木榫不用定位器是很难打好的！
我试了好些孔，最后也只得购一个？

紫昀

楼主请问你的五金件，那个轴承在哪买的，网上吗？

孤鹜独飞

) T  F' f( Y6 A6 n9 j3 r

ljj581 发表于 2012-3-1 14:33
6 j. W& T% D5 X. e7 t& V翻板木纹横着强度差，一样的板子顺着木纹做强度高不是一点点。这个已经做好了不能改了，以后可以试试看。另 ...

考虑了这个问题，也经过了简单的测试，觉得翻板的横向承重更需要强一点，所以这个翻板就是横向放置的。纵向的承重原本打算用木板加强，但是比划了一下，很影响美观，所以就决定采用钢板加强了，按照目前的设计，只要书架上墙固定紧固的话，桌面上坐人都应该没有问题。
; g4 ~2 ^" C! Z: t1 w另，圆木榫没有用定位器，手电钻徒手打孔。

孤鹜独飞

wu365 发表于 2012-3-2 08:39
+ n: x, W, v, D4 ?! U请教楼主，翻板轴架在那买的？圆木榫孔眼怎么打的？手工划线还是用定位工具？谢谢哦，书架做得真不错。:din ...

, w0 r2 q! ?; _$ d# r% G+ _原本打算在网上买，但是一开始没有找到合适的轴承，后来在五金城买的，买贵了，后来在网上也找到了2mm的轴承。尤其是那两截光轴，2段不到10cm的光轴，就花了一正根光轴的钱。^_^
圆木榫孔眼就是用划线器划线，用手电钻徒手打的，精度很低，但是垂直保证基本就没有问题^_^位置无所谓。
# ?5 H: ^8 p# `( Q! [( `$ j! u! t! I

孤鹜独飞

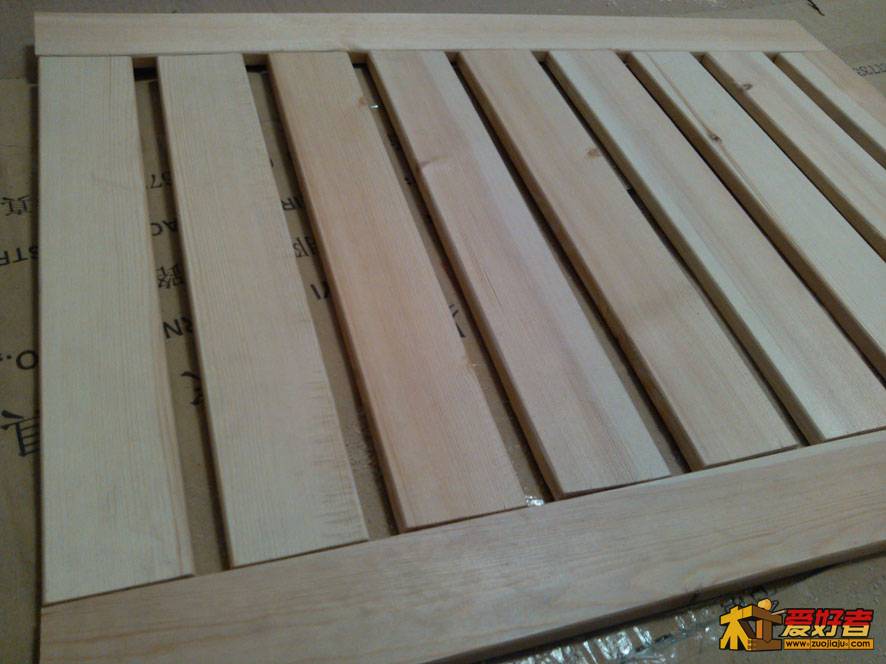

昨晚朋友自己把栅栏钻孔制作完成。比我还新的纯新手，钻孔到这程度我表示满意，欢迎大家拍砖。^_^
1 h5 m. K  W; C8 X1 `6 T  E8 A
4 S  \+ @4 k3 Z* c/ `5 g ^_^

zhq8298

没有做榫头！

华子

很受启发  谢谢楼主分享

sunseahill

感觉要倒太高了

孤鹜独飞

上星期五3月9日下午，和朋友又到他的新房子去了一趟，又干了3个多小时，完成了大框架和栅栏的粘接工序。


; y* H, `/ d  V! U) D

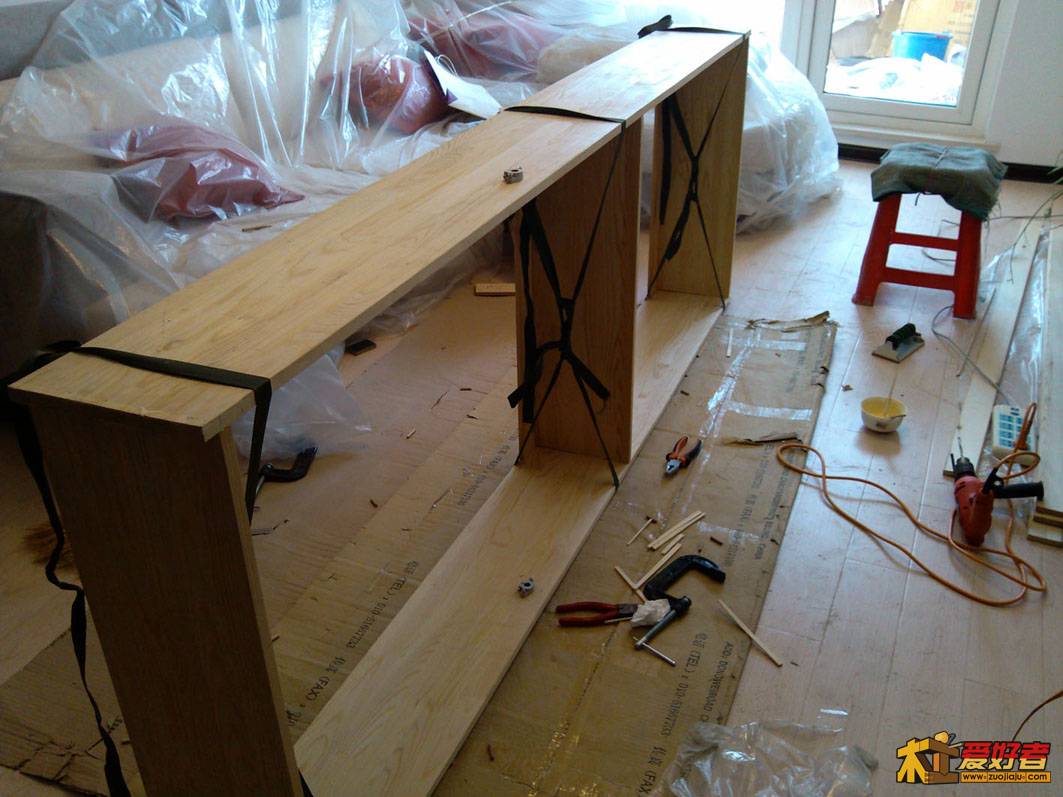

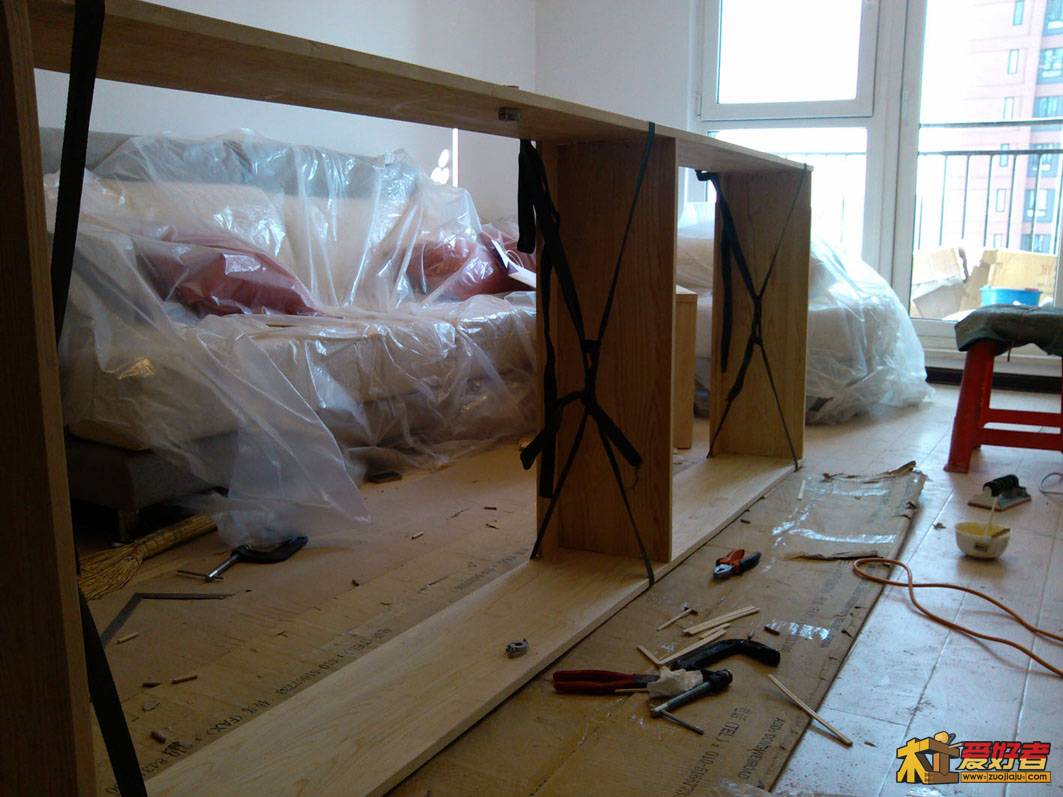

. V" o% U& C  J) y, I大框架粘接，五花大绑。还是没有购买F夹，还是用这个绳子，扎好之后，又在中间进行了紧固，感觉虽然不方便，但是好处是受力均匀，效果也不错。

栅栏重新进行了修整和打磨，对圆木榫进行了纠偏，去掉了部分木榫，也粘接完了，但因为是整体包裹住了，所以没拍照片。
  [1 h* O$ X2 ]6 w
* c, _4 S3 Z  u% K0 y因为当天晚上要出门，所以只有几个小时的时间，粘完了框架和和栅栏，看看还有点时间，就把开关盒做了出来。上图。
; }, X: z0 C* k  z
  j1 D8 a( o" T, j
, q. b1 D) U$ S

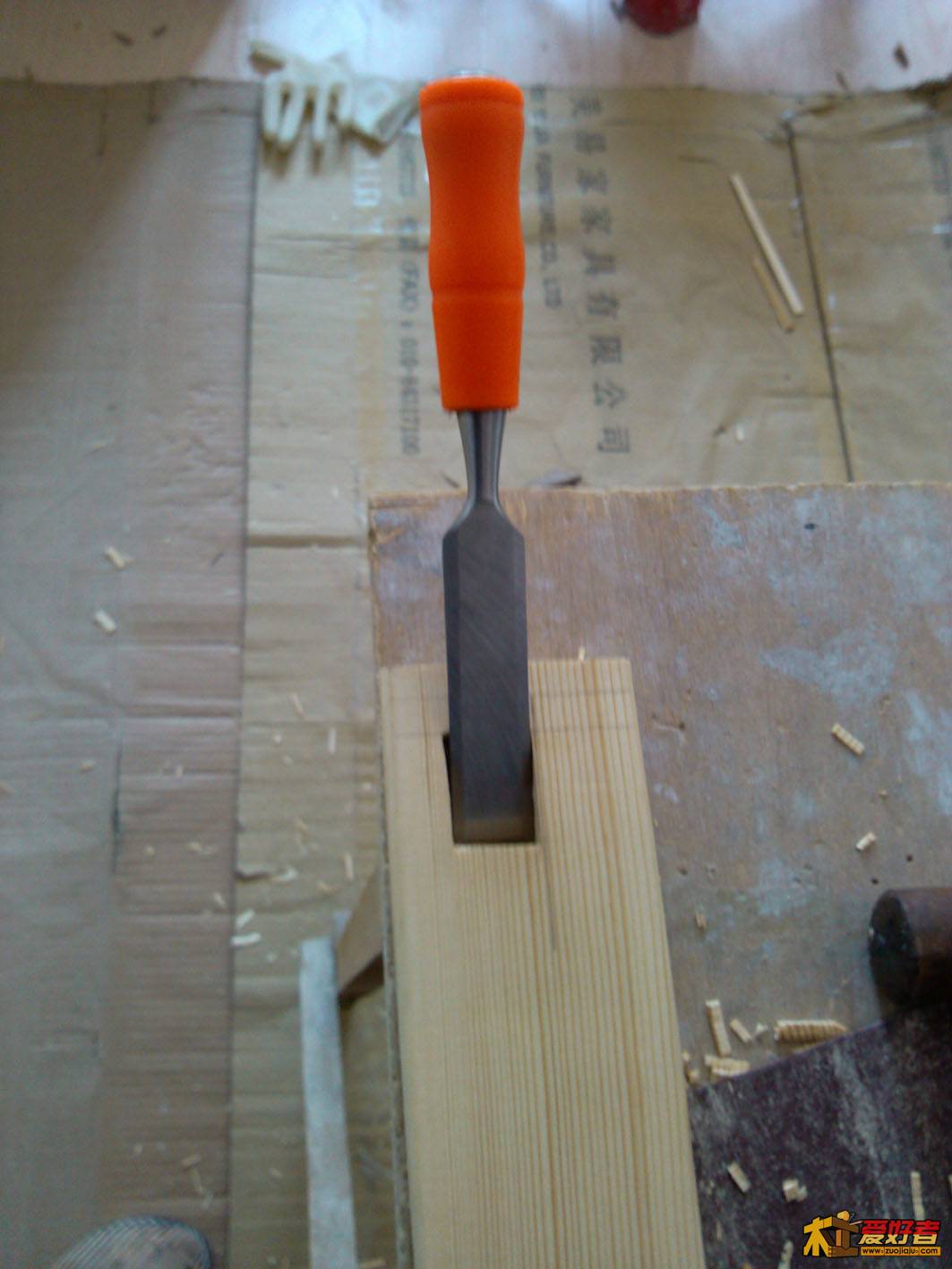

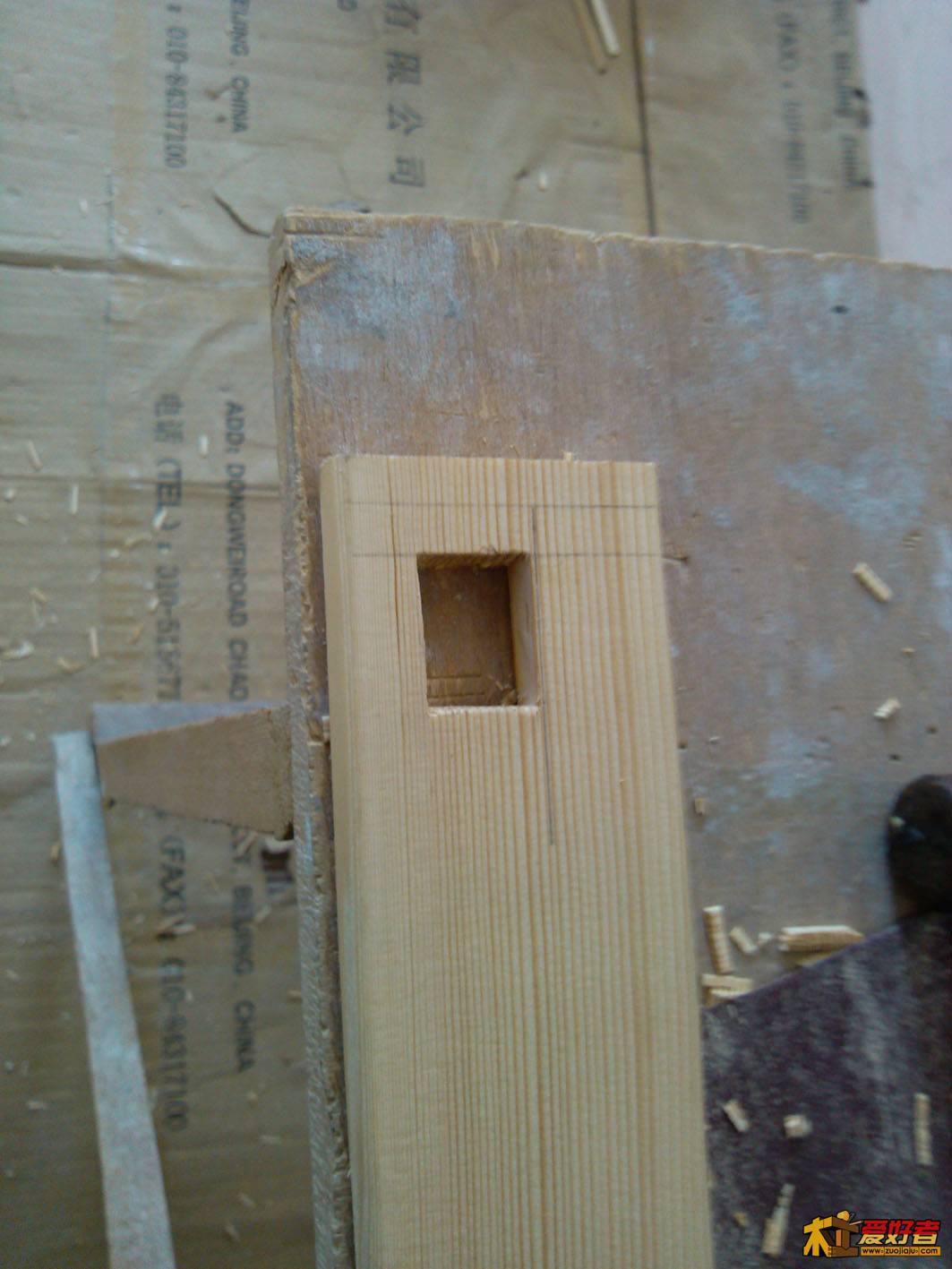

  f( I" Q8 K+ K9 A' d凿子开方孔。第一次正式使用凿子，平整度欠佳，不过好在要把开关卡住，所以不平整反倒更好。
0 l+ n" o7 ?& ]
& n, E/ B& x! a% @9 S/ }4 c

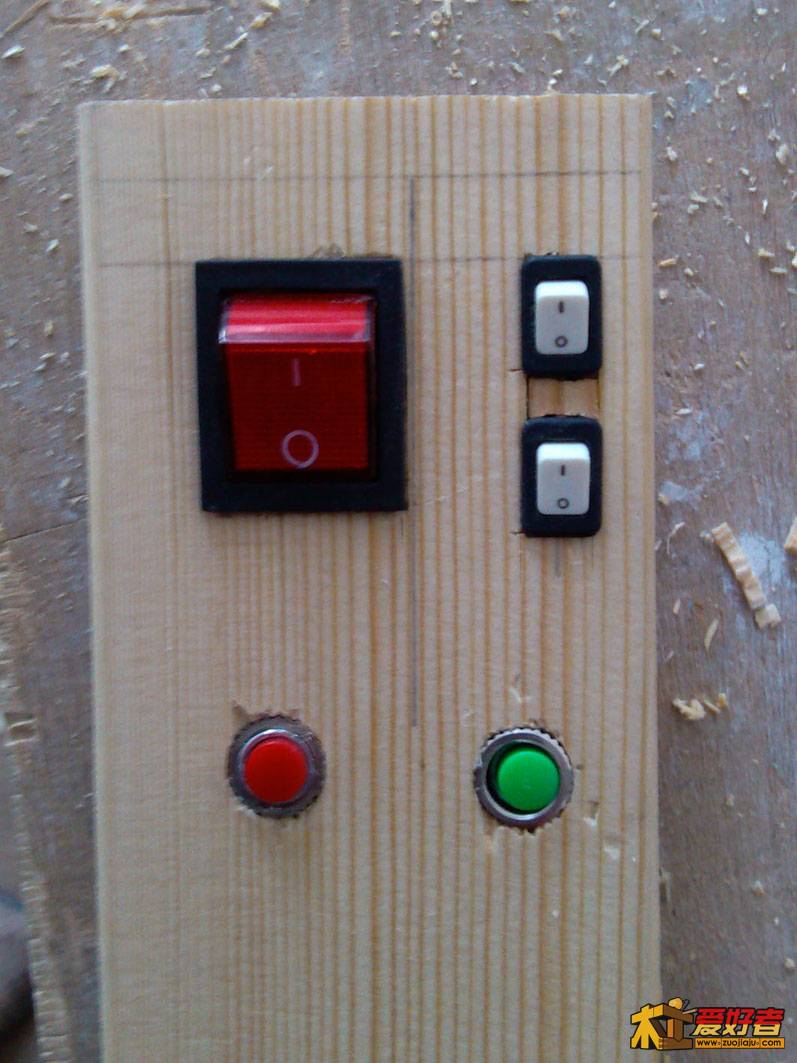

# Y6 |; H2 O( ]4 \; u7 F6 A装上开关试一下。

" ^1 e7 ~8 B; C! j' y

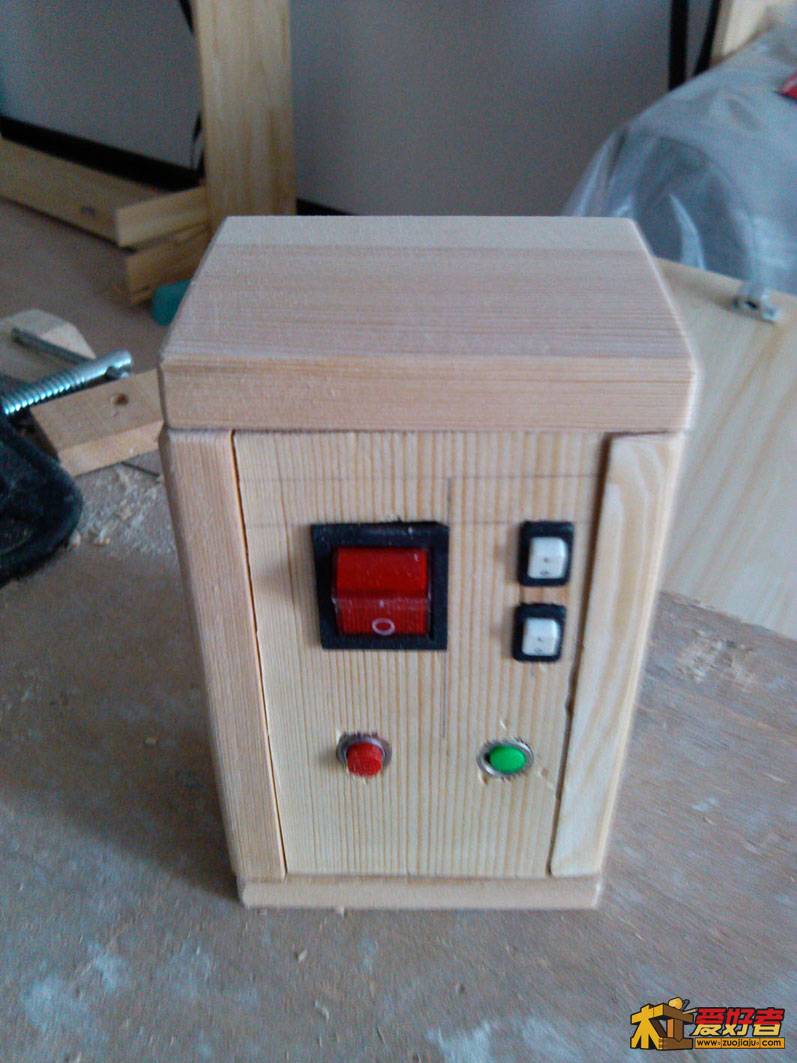

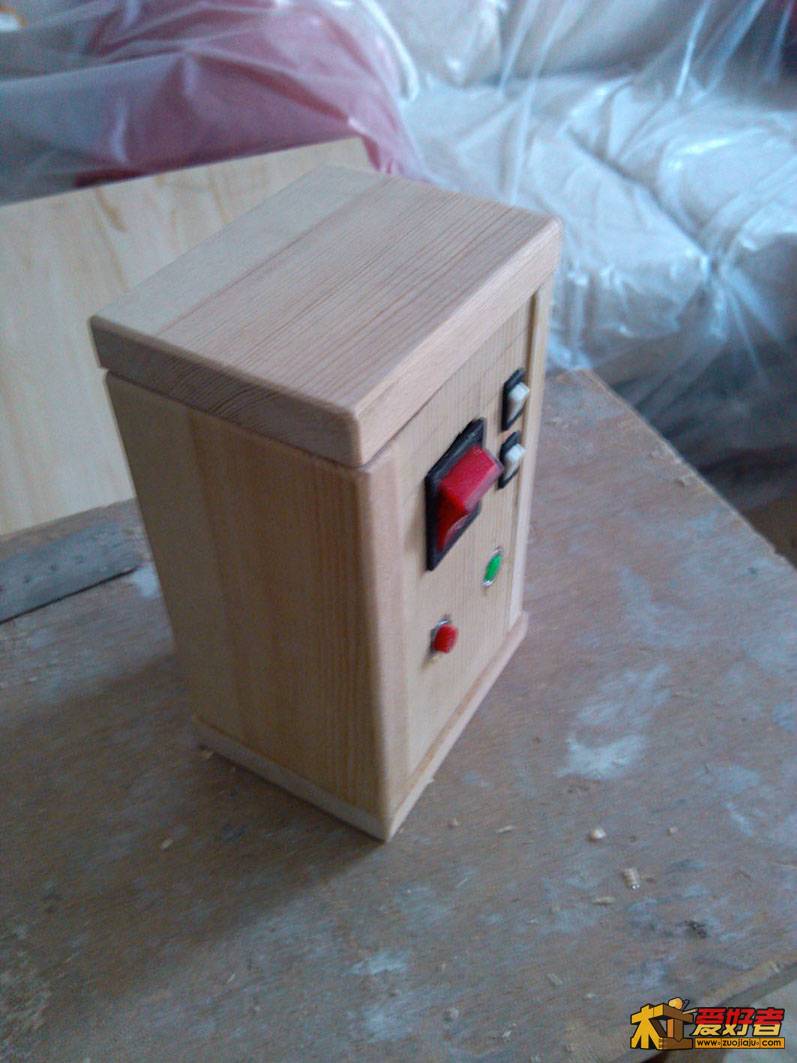

6 q9 t, N, I% n7 Y锯边、打磨，成型。还没粘接。先这么弄着吧，等下回有时间，用燕尾榫做这个开关盒。

孤鹜独飞

昨天晚上又进行了一些打磨工作，这个是真不出活啊。

huafei78

看上去不稳啊，这么固定呢？

孤鹜独飞

huafei78 发表于 2012-3-19 12:08
看上去不稳啊，这么固定呢？

/ _: i+ I# \! l2 a; a% m翻板书桌不放下来，还是比较稳定的。现在翻下来静止状态也还是没问题的。不过这么高的架子，一定是要固定上墙的。膨胀螺栓和自攻钉＋角码

孤鹜独飞

哦，对了，绑带已经全部解开了，这个太棒Ⅱ真是给力，粘接牢固，非常稳定，比钉子强多了，而且干燥比较快。
