自制铝型材T型靠山（方案）

ZAZ · 发表于 2012-2-29 08:17:10

89083134 发表于 2012-2-29 01:09
0 O, w( b! Z" g4 M" a另外微调部分是最难的，那个三级固定把手和丝杆的配合打算怎么做？

      谢谢关心。

   1. 用光轴和滑块成本不低，组合在一起精度并不高，而且调整也比较麻烦。用铝型材当靠山和滑尺还是比较可行的，其本身尺寸精度还是比较准确的，刚性和强度足够，价格也能接受。

   2.  你说的对，INCRA式靠山微调部分是最难的。我打算用M12的螺杆，再用一个M12的长螺母一剖为两，与螺杆结合，三段式凸轮挤压长螺母，与INCRA的结构差不多。

life80 · 发表于 2012-3-20 02:03:38

老板.加油!

ZAZ · 发表于 2012-9-15 13:53:07

有木友关心并询问制作进程。原来方案所用的材料差不多都找齐了，只是前些日子天气太热，懒得动手。

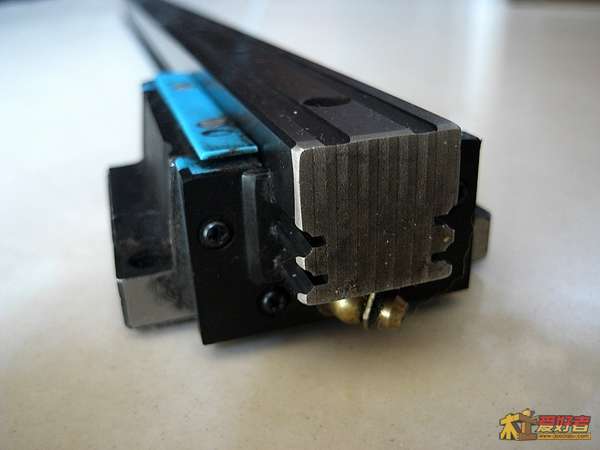

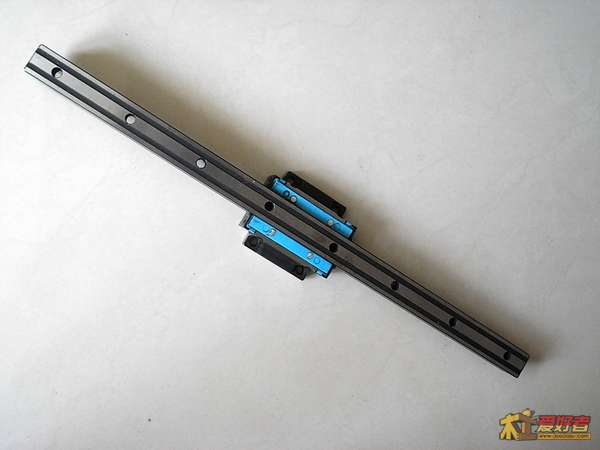

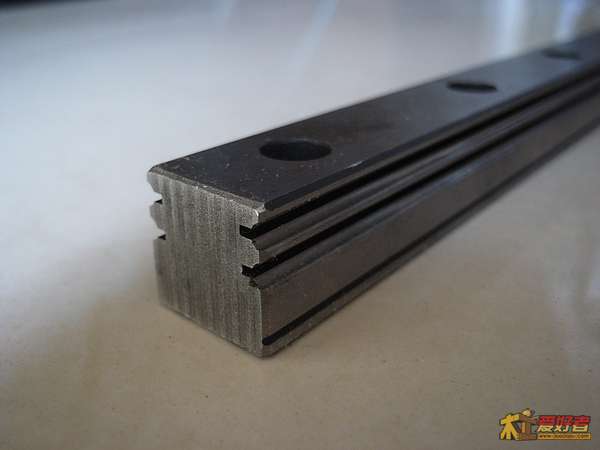

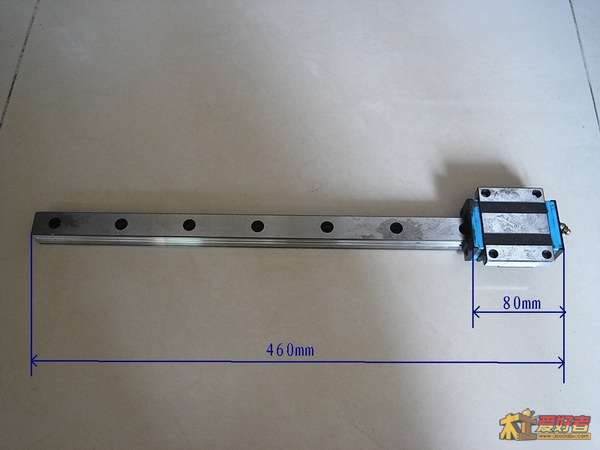

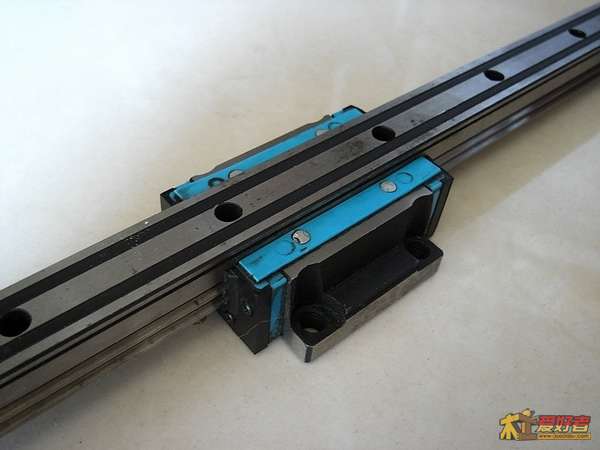

不久前，朋友给了一根机床上用的滚珠导轨，这几天正在想办法怎么用在滑尺上。这根滚珠导轨精度很好，几乎没有间隙，滑动自如，可惜有效行程短了点，只有380mm。

wqx513 · 发表于 2012-10-25 21:38:14

ZAZ 发表于 2012-9-15 13:53
/ M9 K* f% Y, F: @有木友关心并询问制作进程。原来方案所用的材料差不多都找齐了，只是前些日子天气太热，懒得动 ...

这个方形滑轨虽然短，但值不少钱，很贵的喔。

wqx513 · 发表于 2012-10-25 21:45:44

我有1米的圆轨，Φ20的，我俩换吧

hopeasy · 发表于 2012-11-25 19:10:10

等成品看看，动手能力很强

txhl · 发表于 2012-12-2 00:04:13

期待成品。

dh135 · 发表于 2013-1-14 15:46:07

已经买了incra这个靠山，还没有用

电子应用 · 发表于 2013-3-18 23:12:59

ZAZ 发表于 2012-9-15 13:53 2 J X7 G S+ h5 B9 E5 U0 }2 V* U
有木友关心并询问制作进程。原来方案所用的材料差不多都找齐了，只是前些日子天气太热，懒得动 ...

大哥..你的靠山搞好没有啊?到这里没下文了.太对不住木友们了....请接贴

fsalno · 发表于 2013-3-19 16:01:08

这个可以做到很高的精度？我可能有点怀疑了。DIY想法是好的，也很完美，只是结果令人失望了，花的结果不相符。

闲云老酒 · 发表于 2013-4-27 22:34:05

咋样了？？。。。我也打算做一个呢。。。

www7 · 发表于 2013-10-28 21:21:26

努力学，学好了，也搞一个。

visimp3 · 发表于 2014-8-1 14:45:15

其实我也想做一个这样的，问了一下螺杆，螺杆的牙距m6的是0.5，如果你用m12的螺杆牙距应该在1.2，意思也就是说会有1.2的误差，我正在为螺杆发愁呢

ZAZ · 发表于 2014-8-7 19:41:03

你搞错了。
按国家标准，M6螺丝（螺杆）的标准螺距（牙距）为1mm，其细牙螺距为0.75
mm。M12螺丝（螺杆）的标准螺距为1.75mm，其细牙螺距有三种，分别是1.5mm，1.25mm，1mm。
你可以查一下有关螺纹的国家标准。

ZAZ · 发表于 2014-8-7 19:42:27

visimp3 发表于 2014-8-1 14:45
/ \, J, x: P; y, T0 z Z/ r; |: N其实我也想做一个这样的，问了一下螺杆，螺杆的牙距m6的是0.5，如果你用m12的螺杆牙距应该在1.2，意思也就是 ...

你搞错了。
按国家标准，M6螺丝（螺杆）的标准螺距（牙距）为1mm，其细牙螺距为0.75
mm。M12螺丝（螺杆）的标准螺距为1.75mm，其细牙螺距有三种，分别是1.5mm，1.25mm，1mm。
你可以查一下有关螺纹的国家标准。
