夹头榫结构分解漫谈

eit123

从北宋发展起来的一种桌案的榫卯结构，实际是连结桌案的腿子、牙边和角牙的一组榫卯结构。它也是案形结构里面最经典最常用的榫卯结构。

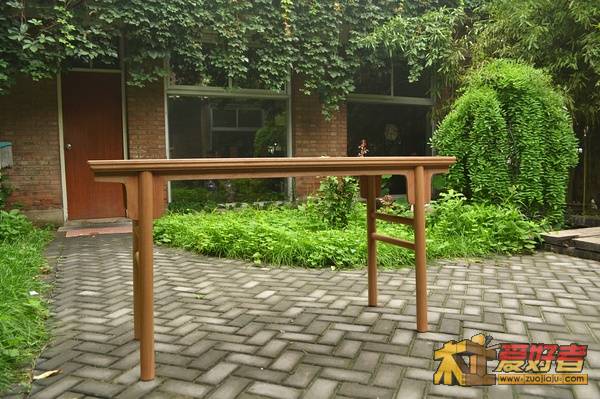

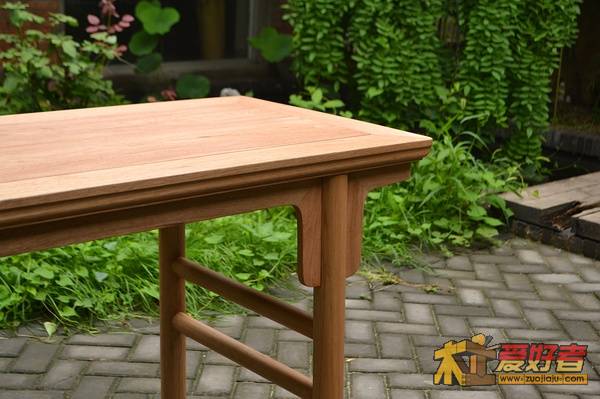

夹头榫平头案
一、        试着去解决他的笨拙身材---组装。

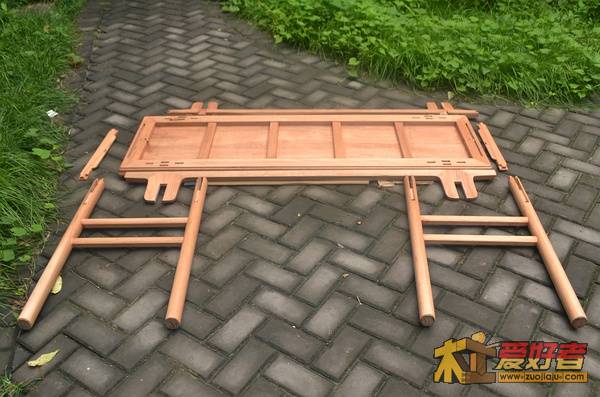

拆卸状态（一共七个部件，包括，两个腿足，两个牙条，两个侧牙和一个案面）
其实真正的明式家具的榫卯已经成熟到不需要任何钉和胶，但是为了稳固起见，一般都使用了一种古代用海里的黄鱼鳔，蒸煮、碾碎、敲打而成的生物胶，其特点是便于使用也容易回修。如果材料需拆换，只要在火上烘一烘，经过加热即可溶开，拆开调换修理。另一个原因也是当时的皇帝都是住的大“平房”，谁也不会考虑到运输搬运的难度问题。所以这个问题也一直没有得到重视。但是到今天，运输成本和搬运难度很大程度上制约了我们购买产品的意向。平板包装的家具是市场的主流，节约物流成本也是我们对环境和社会的责任。
但是平板的做法就需要对榫卯和结构做一些调整。毕竟传统做法的拆装没有做到拼装自如。
首先，对牙条的处理必须简洁大方。摈弃了对牙条牙子的拆分制作的方法，便于安装精度和操作简易性。

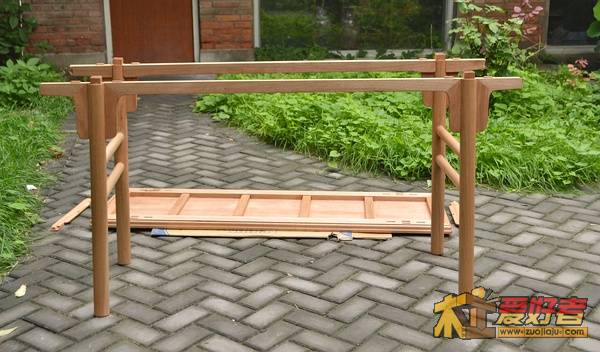

安装步骤一、先将腿足和牙条对齐安装好
然后，在侧牙和桌面上增加一个榫卯。由于以前是通过腿足上的大暗榫与桌面榫帽施胶稳固，而我们放弃用胶就必须增加一个榫卯与桌面扣合。该侧牙上的榫卯是一种改装后的普通公母榫，但是角度由90度进出改为了45度进出，这样的话，当桌面扣上之后，桌面在水平方向和垂直方向都不能移动，形成一个稳定的整体。要拆卸时只能先打开栓扣，取下桌面才能拿开侧牙，进而拆卸所有部件。

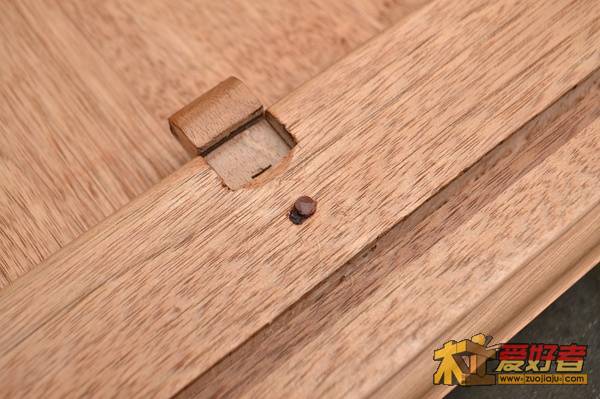

        案面的栓扣（打开状态）

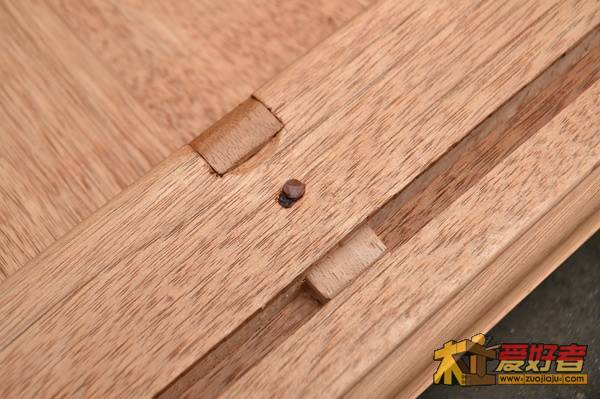

案面的栓扣（闭合状态）

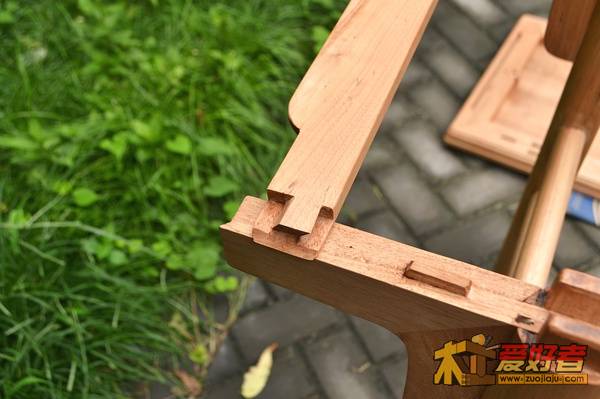

侧牙上的榫结构

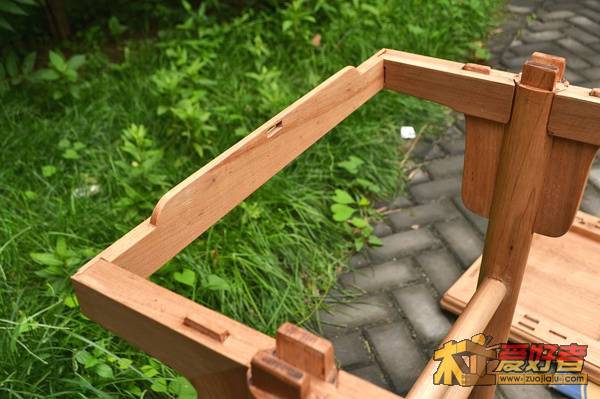

安装步骤二：将侧牙安装好（45度斜插入母榫中）
最后，在案面加上栓扣。这也是组装的最后一步，将桌面对照腿足和牙条上的榫头盖上之后，将桌面下边的栓扣扣上，就保证了这尊平头案的整体性。

  安装步骤三：将案面对照腿足上的榫位安装好。
二：寻找价格的突破点。价格永远是产品最主要的属性，价格决定了他的拥有人群和社会属性。而我们的目的是希望把明式家具带到寻常百姓的身边，让他们也能拥有自己的智慧创造出的劳动成果，而不是收藏家和博物馆那些遥不可及的地方。
       材料会是第一个突破口。通过改造后的这套产品，完全可以使用一些普通硬杂木来代替。图中产品使用材料为楸木。而我们常见的榉木，水曲柳，柞木等等都可以作为该产品的使用材种。
       工艺只用在刀刃上。没有繁杂的雕刻和配饰，整套案不施一刀为荤，全为素工。工艺只注重在榫卯和优美的外观线条上，让工艺最大化利用。
       希望能在一定数量的生产基础上。保质保量的批量生产能给价格带来很大的空间。

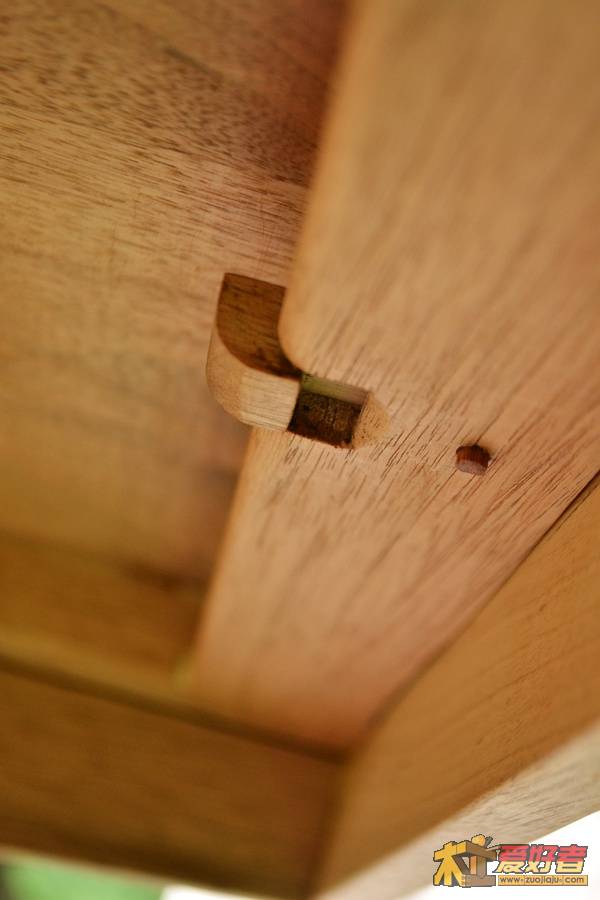

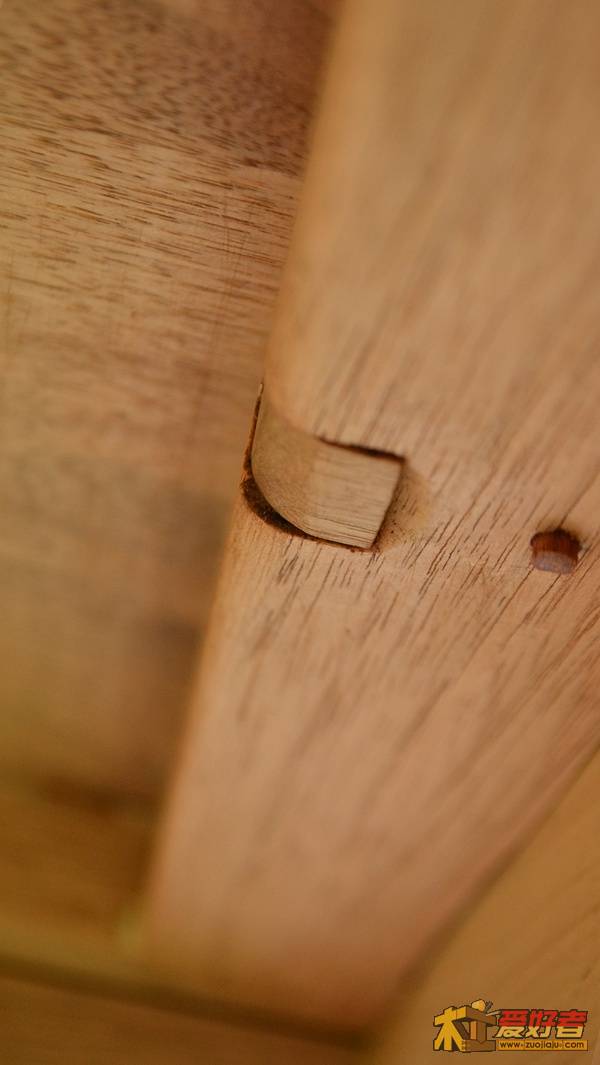

  安装步骤四：将案面内侧的栓扣推入槽中。完成安装！  安装步骤四：将案面内侧的栓扣推入槽中。完成安装！

三,造型的重设计。大部分人的担心是关于明式家具放在家里到底会不会格格不入，甚至影响整体环境。其实，美的东西到哪都是美的。同时通过对牙头的线条修改，冰盘沿的线条简化，腿足和枨子的尺寸修改等等工作，希望能让它越来越接近现代的风格，而又不失它完美的气质。这样的工作进展不大，但是希望能慢慢有所改变。
另外，拆装的另外一个目的是希望让大家对真正明式家具的精髓-—榫卯有重新的系统的了解。通过自己动手和思考，感受古代的劳动人民的智慧和创造。因为明式家具并不是一尊冷酷的、肃静的木头躯体！
     除了这次的夹头榫平头案，我们以后会对插肩榫的书案、架格、闷户橱、圆角柜等一系列经典产品做些研究和再创造。感谢关注！

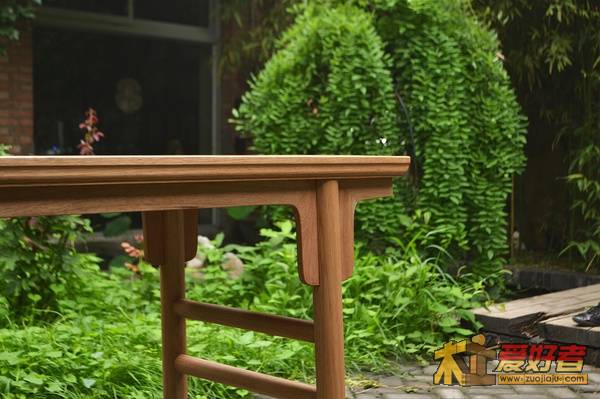

       牙条细节的线条。   谢谢观看。
