实木楼梯制作全过程，有兴趣的木友请进来（上有sketchup草图和新房的草图）

胁尊者 · 发表于 2007-11-11 12:39:46

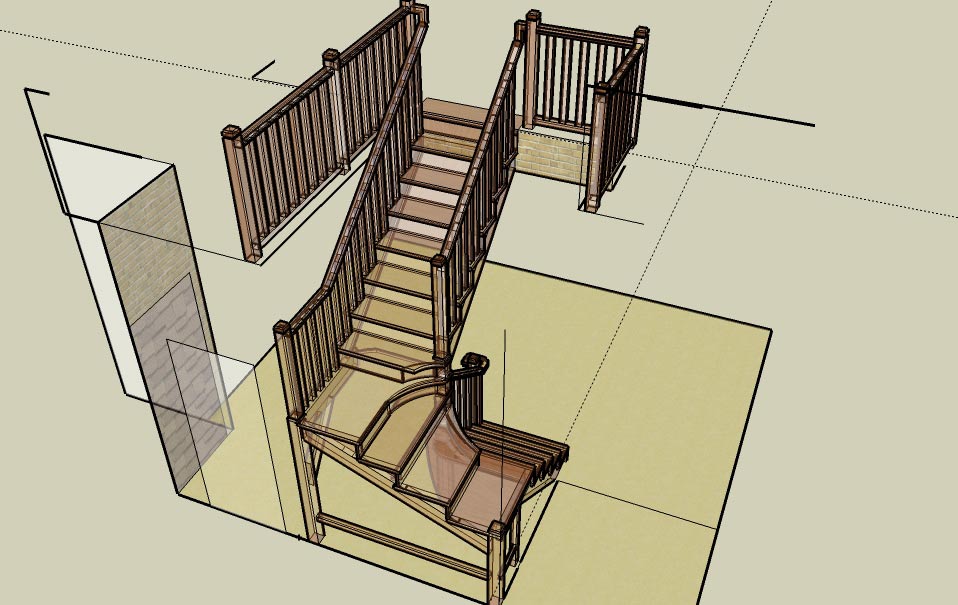

来张透视的

胁尊者 · 发表于 2007-11-11 12:41:59

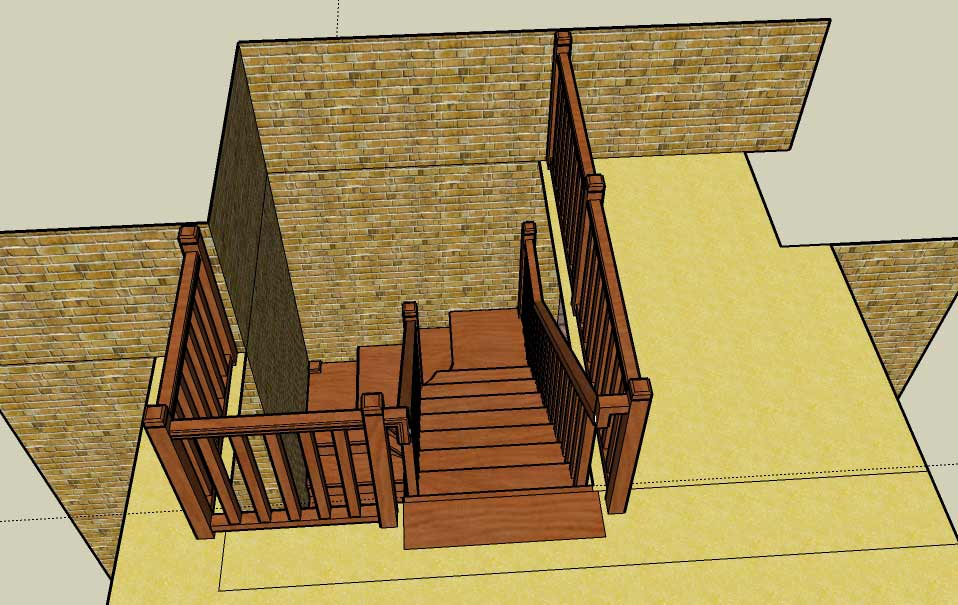

从二楼往下看

nbmsawj · 发表于 2007-11-11 12:45:31

图画得不错，但设计有问题，几根主梁的受力点都不行，吃不住劲~~~~

胁尊者 · 发表于 2007-11-11 12:53:23

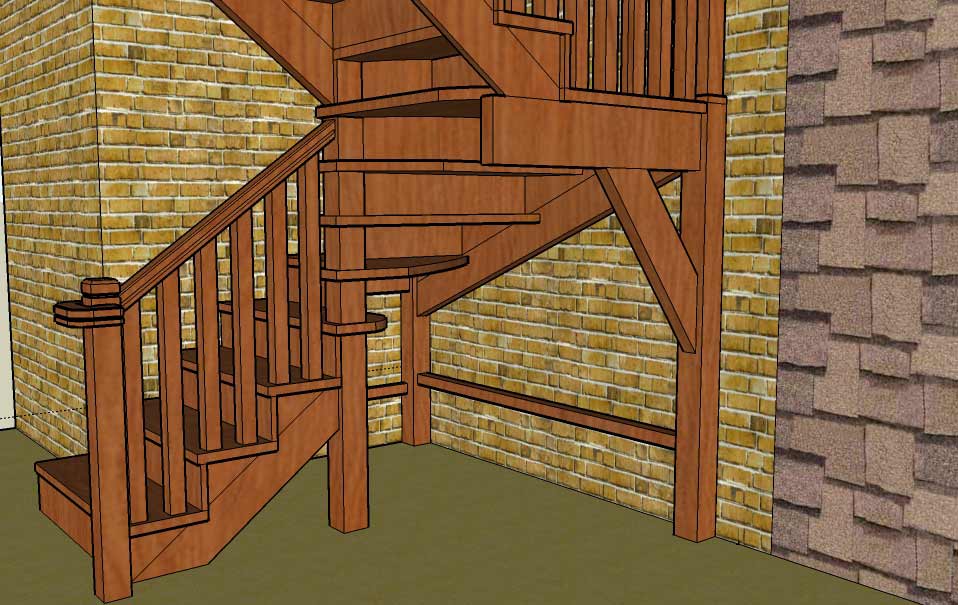

草图暂时上这几张，为了方便大家看得明白，我对楼梯及草图的设计作下说明。本人的复式楼专门留有一个2.5x1.8米的楼梯洞口，楼层高3米，一楼没有专门的楼梯间，旁边有一个卫生间门和一个房门。我设计的楼梯是15级+1级，一共16级的U型楼梯，为了降低踏板的高度，在转弯的地方没有设置平台，采用旋转楼梯的方式连接。每一踏板进深是26CM，第级高18.75CM。

胁尊者 · 发表于 2007-11-11 12:56:24

原帖由 nbmsawj 于 2007-11-11 12:45 发表 % l' ?0 _9 h B% w% v% w J
图画得不错，但设计有问题，几根主梁的受力点都不行，吃不住劲~~~~

这位兄弟能否讲具体一点，我好仔细考虑考虑，谢了

胁尊者 · 发表于 2007-11-11 13:00:04

原帖由 nbmsawj 于 2007-11-11 12:45 发表 0 k! h% S' C: n. U1 m; `
图画得不错，但设计有问题，几根主梁的受力点都不行，吃不住劲~~~~

对于受力的问题，我就觉得在第三张图中有一三角架结构的地方不知道行不，其他好象问题不会太大，还请帮忙仔细看看，需要更具体的图请讲

nbmsawj · 发表于 2007-11-11 13:12:37

原帖由 胁尊者 于 2007-11-11 13:00 发表
6 K3 m4 l2 s7 z+ ^对于受力的问题，我就觉得在第三张图中有一三角架结构的地方不知道行不，其他好象问题不会太大，还请帮忙仔细看看，需要更具体的图请讲

最长的的那根斜梁肯定是有问题的，你把它顶在平台的横梁上，面横梁又用了条斜支撑，而不用柱子，这横梁肯定吃不住劲，不知道为什么？虽然，这么做（料要用足）也许楼梯塌，但肯定不稳，走上去楼梯会颤，不如直接将斜梁通到底顶在墙边那立柱上~~~
其他地方同理~~~

nbmsawj · 发表于 2007-11-11 13:28:51

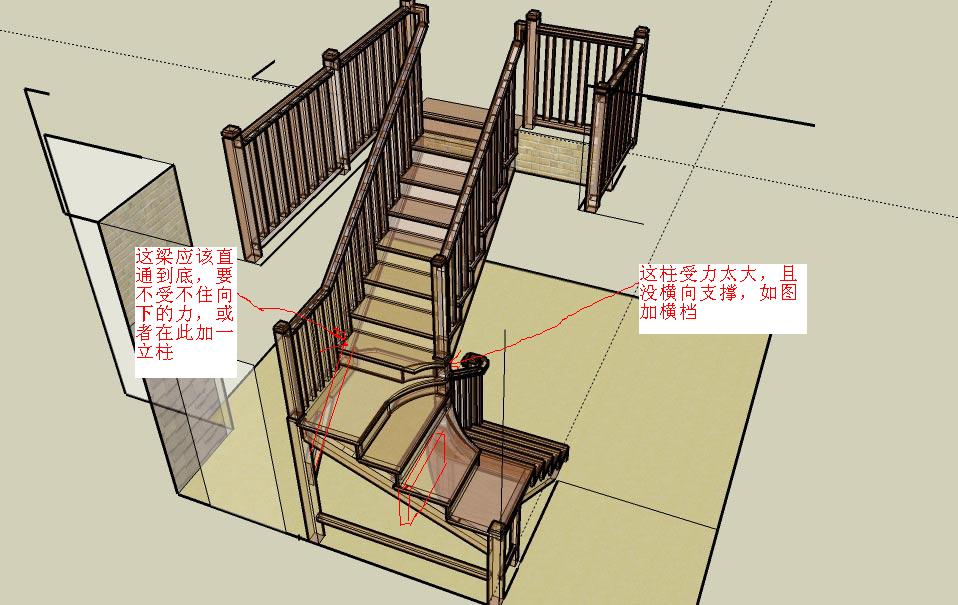

上图解释~~~~~

胁尊者 · 发表于 2007-11-11 13:59:50

先谢谢这位兄弟，对你提的意见我原来设计是有过考虑，但如果梁直通到底的话那根斜梁要3.2米长，但一般的木材没那么长，另外如果加一立柱的话会影响通行，所以才采用草图中的设计，不知有什么其他好的解决方法没有？中间那根立柱是10x10CM的，应该可以承受得住，我看了不一些楼梯的设计，中间的立柱都是单独的。

nbmsawj · 发表于 2007-11-11 14:13:52

现在在卖的方料基本上都是4M长的，应该没什么问题。如你所说，是为了不影响通行，那就没别的什么办法了。中间的立柱跟尺寸大小关系不大，关键是没有横向支撑，按你的设计，所有的横向力都在楼梯板上，应该说短期使用也不会有太大的问题。但我还是认为加根横档比较好，又不差那么点料~~~~

胁尊者 · 发表于 2007-11-11 21:16:07

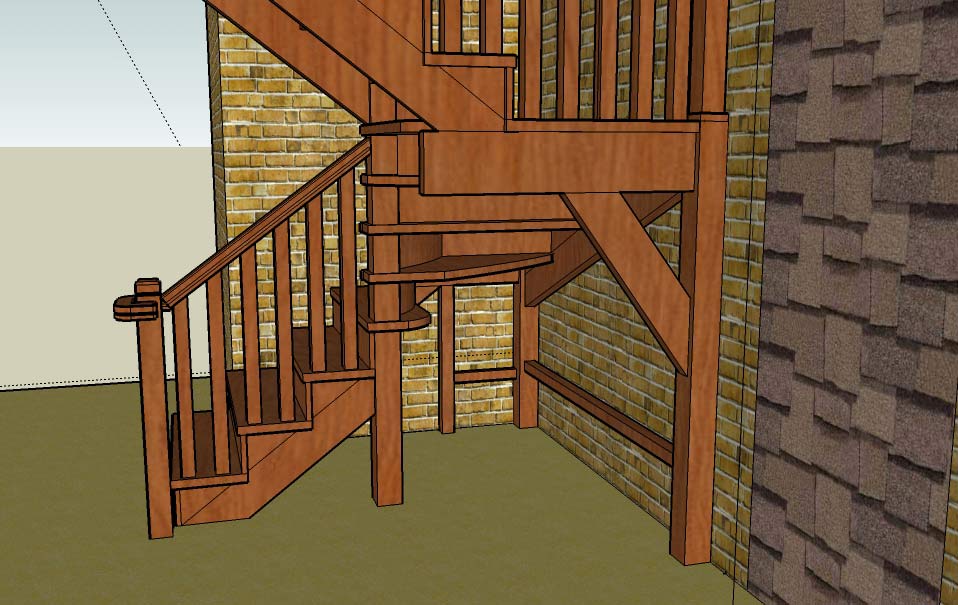

我的材料是自己买原木来开的，原木只有3米长。我再发两张局部的图上来，可以看得清楚些，希望更多的兄弟进来看看。

胁尊者 · 发表于 2007-11-11 21:16:33

还有一张

胁尊者 · 发表于 2007-11-11 21:21:53

上两图右边石头材质的墙就是开门的地方。不知道看过的木友对这样的地方建楼梯有什么其他的方案没有，请不吝赐教！

大老头 · 发表于 2007-11-11 23:10:46

好.漂亮.我现在也在做.

胁尊者 · 发表于 2007-11-12 13:47:12

原帖由 大老头 于 2007-11-11 23:10 发表 6 F% b+ ] i' K# a6 ?' N
好.漂亮.我现在也在做.

发表些意见和建议呀!另外,把你的设计方案和制作过程传上来,让兄弟学习学习
