这几天琢磨的可升降可45度斜切台锯（纯技术只有机械图，无照片）

qq82958943

zxsan 发表于 2012-1-31 01:16
我本身是做机械加工贸易的，所以机械加工的费用比较能掌控，我们DIY这东西，要尽量少用到需再机械加工的东 ...

: Q- I& s" i! h- Z# a我大概是了解你的现在的处境了``````我就直接说吧``我建议你买一套现成的得了``因为你对机械加工领悟只是在皮毛`所以`你用外加工的方式` 就会走入很多误区```比如``那个圆弧轨道```直接用普通铣床+回转工作台就能完成的```但是有些人`他不懂得这么加工``要你上加工中心``上CNC精雕``````我这么只是举了一个小小的例子``还有很多`比如车涡轮涡柑``这些东西``一般人是车不出来的```因为要磨成型的高速钢刀具 ```加工时``有可能会很便宜`有可能会天价`````这就得看你的机械见识天赋```还有```那个扇形齿````也得花钱```````这个钱怎么花`````完全就是将公的一句话```好货无便宜```便宜无好货`````如果你什么都在顾及成本``````那我觉得你还不如去买个成品得了```毕竟那是两个旋转模块```````
``
下面我发表下自己的意见`` ``我这人特别欣赏美国人```他们什么高科技都敢去研究``敢投入``敢冒险`` `我觉得他们有今天的幸福` ``完全是他们自己创造的``应该的`````````````神马万恶的美帝国主义``简直就是放屁````

zxsan

qq82958943 发表于 2012-1-31 01:32
我大概是了解你的现在的处境了``````我就直接说吧``我建议你买一套现成的得了``因为你对机械加工领悟只是 ...

我最近的处境是穷极无聊，所以这东西纯粹也就是琢磨着打发时间而已，现在在用倒装台锯，也够用了，就是吵。本来来到这个论坛学习是为了今年房子装修，装完后就没地方玩了，所以暂时没想着要弄这些大型占地的东西，这些是或许哪天富贵了之后，有地方能长期玩时再去想了，长期玩必须得感应电机，安静一些。

' N3 @- M8 z( o+ B% V1 G0 G另外，我还是坚持我的观点，我买两个铁法兰在切割机（像斜切锯的那种）上切两下怎么都比你买料上铣床要便宜，不是搞这行的你出去找人加工一两件，那是不宰白不宰，而且正如你所说的，不是专业加工某一种东西的话，一个贵，另一个做不好。就如我昨天去五金城询价蜗杆，有专门做齿轮的，60可以做一个，有用车床车的，200多一个。所以这会导致我们不可能在一家厂里面完成所有加工，而且价格都便宜，除非是熟人，而且是大厂，设备都有。
' z& F* b5 r( H' {2 h2 i: L
+ M5 ^+ Y9 K5 N我们为什么要DIY呢，就是要用最少的钱做够我们用的事，所以我很赞同你这点，如果成本太高，还是买现成的好！

zxsan

qq82958943 发表于 2012-1-31 01:32
我大概是了解你的现在的处境了``````我就直接说吧``我建议你买一套现成的得了``因为你对机械加工领悟只是 ...

忘了问一句，你那台锯声音相当一个什么程度啊？电吹风？电钻？圆磨？

qq82958943

我那个台锯`声音还行``主要是那种低沉的声音``无法跟你怎么形容``如果空转不上12寸锯片``声音基本还要小`如果只上一根皮带```噪音还会更小点点`如果小改动一下``皮带的松紧方式``有可能还会小````我认为美式台锯``他也有缺点``我最近发现的缺点就是`他的皮带蹦紧装置``设计得非常不合理``纯粹就是用电机的重量``下坠性``来蹦紧皮带```这种做的见轻微的缺点就是皮带的跟皮带轮的噪音变大`皮带发热严重 ```最严重的后果就是`皮带如果磨毛``过在的损坏```因为皮带传动`也讲究一个自由间隙```如果纯粹的被蹦得完完全全的紧``那皮带寿命就不会很长```````

zxsan

qq82958943 发表于 2012-2-1 00:04
我那个台锯`声音还行``主要是那种低沉的声音``无法跟你怎么形容``如果空转不上12寸锯片``声音基本还要小`如 ...

8 l2 j; s8 _/ J7 U皮带蹦太紧一个是损伤皮带，另一个是伤轴承，我看你那个结构应该不是由得电机下垂的吧，装电机的转动轴不是有颗螺丝吗，是不是调好松紧后锁紧那颗螺丝的？

qq82958943

zxsan 发表于 2012-2-1 01:02
8 h8 ?- @  e, l皮带蹦太紧一个是损伤皮带，另一个是伤轴承，我看你那个结构应该不是由得电机下垂的吧，装电机的转动轴不 ...

基本原理就是个摇臂 `完全靠电机的重量下坠来蹦紧皮带``至于是轴承嘛``我认为那个重量还是维持得住的```损伤嘛``只是相对的```但是皮带是三角皮带` `蹦太紧不耐用``而且皮带的噪音特别大``因为他有三根皮带``

qq82958943

9 p. m7 ]) q% y' H4 B
3 U4 g) V, @5 W* D

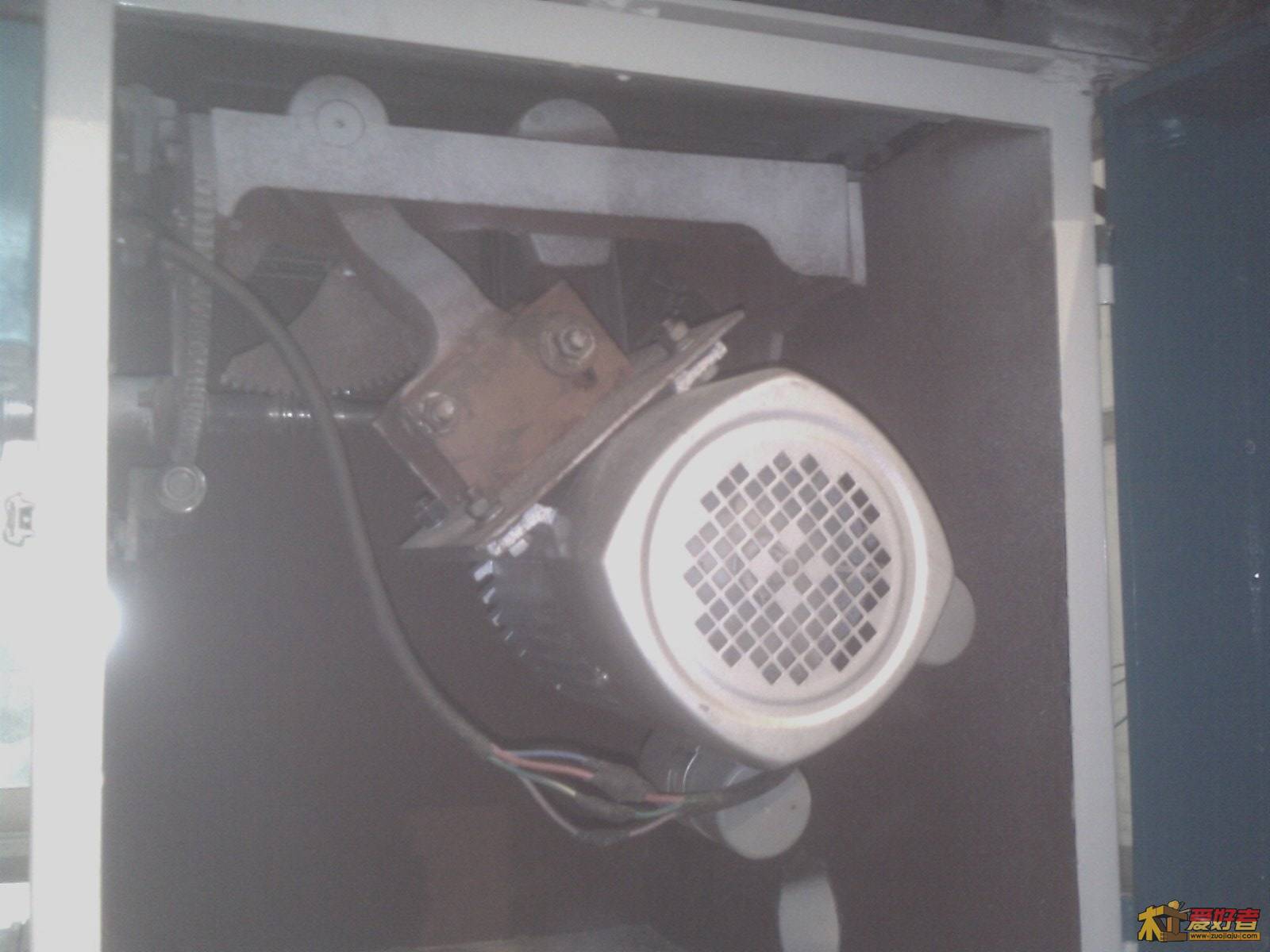

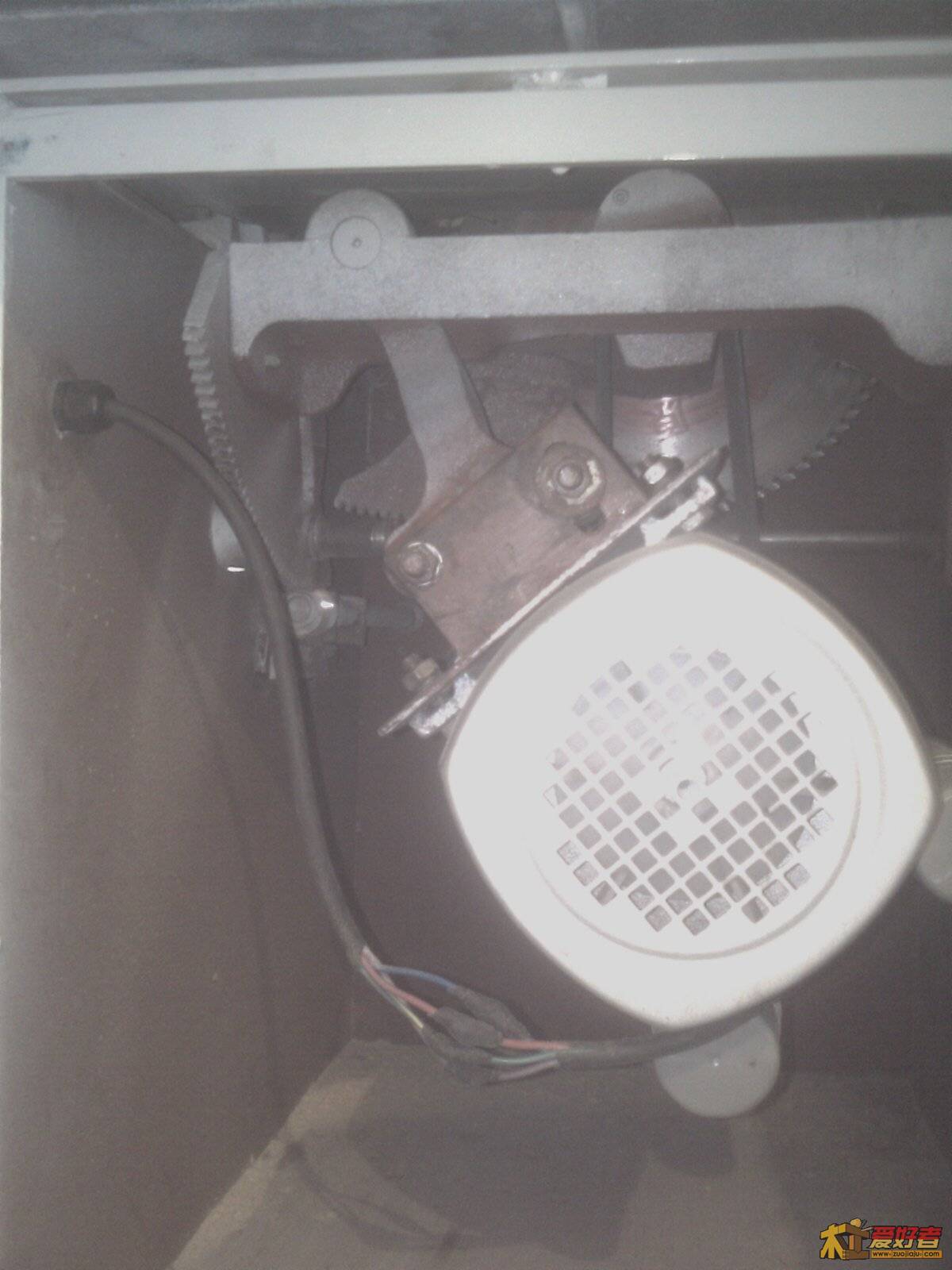

    就是这个结构``````你好好研究一下``````就知道什么缺点了``````电机在工作时是有震动的```

zxsan

qq82958943 发表于 2012-2-1 02:25
5 h9 j- Q, H* C& W. w% B9 j( r就是这个结构``````你好好研究一下``````就知道什么缺点了``````电机在工作时是有震动的```

9 A, y# T" u( U) b* l+ f2 o( O电机传到台面上的震动大吗?其实有这种电机的机器都免不了震动的，有个办法就是增加它的自重，看你内部空间还挺大的，可以塞几块大石头进去，就是类似马路边铺马路牙子的那种大块水泥砖，多塞几块试试看。

qq82958943

zxsan 发表于 2012-2-1 10:13
电机传到台面上的震动大吗?其实有这种电机的机器都免不了震动的，有个办法就是增加它的自重，看你内部空间 ...

4 ]- }" e! J/ U! u4 }基本上现在没什么噪音了```上次是皮带毛了```换了后``就什么问题都没了`

鱼里的网

. T6 W4 y+ D- @- @$ [
嗯，看见一个外国人的DIY可升降台锯，不复杂。提议参考参考。个人认为他的做法是经济实惠，也有一定精度。老外DIY台锯    http:/ /  v.youku.com/v_show/id_XMjUxMTkzNDY0 .html

初见

自制台锯,不用搞那么复杂的升降系统吧,就算十二寸锯,升降行程也不过100MM,蜗轮升降关键是省力方便 ,至于自锁功能,总不是升降完成后就没事了,还得旋紧蜗杆上的锁紧装置才保险,所以这个自锁功能有只是蜗轮系统的一个特点,不是功能所在,建议楼主采用其它方式来实现升降,突出DIY精神,实用,方便 ,更重要的是低成本!

初见

不建议斜切,因为斜切时调整角度不方便 ,精度也不能保证,自锁后不另外紧固,个人觉得会因为震动影响精度,
我觉得,斜切的功能我们可以通过料的放置或加辅助模块来解决,既方便 又保证精度,同时也减少机器频繁调动的磨损,更容易实现低成本DIY.
9 X8 W# t. H1 e( V  x5 ^如果非要斜切,也可以用更简单的方法,比如杠杆的形式,来实现,这个主要设计就是把锯轴与电机设计成一体式的活动系统,锯轴与电机固定相对位置是固定的,而采用活动的设计安装到机架上,比如固定一边作为支点,另一边活动可以高速角度与高度即可!采用丝杠和轨道结合可以实现上升降与斜切,丝杠传递动力,轨道决定其是升降还是斜切移动,成本低,结构简单!
& u( h5 G5 w2 n/ f

初见

不建议斜切,因为斜切时调整角度不方便 ,精度也不能保证,自锁后不另外紧固,个人觉得会因为震动影响精度,
我觉得,斜切的功能我们可以通过料的放置或加辅助模块来解决,既方便 又保证精度,同时也减少机器频繁调动的磨损,更容易实现低成本DIY.
4 I0 x' `% K+ L, B9 H0 x0 w( S* N如果非要斜切,也可以用更简单的方法,比如杠杆的形式,来实现,这个主要设计就是把锯轴与电机设计成一体式的固定系统,锯轴与电机固定相对位置是固定的,而采用活动的设计安装到机架上,比如固定一边作为支点,另一边活动可以高速角度与高度即可!采用丝杠和轨道结合可以实现上升降与斜切,丝杠传递动力,轨道决定其是升降还是斜切移动,成本低,结构简单!

zxsan

初见 发表于 2012-3-16 16:35
0 n. O) u" E) S( l0 [不建议斜切,因为斜切时调整角度不方便 ,精度也不能保证,自锁后不另外紧固,个人觉得会因为震动影响精度,
" q7 W! k2 E' D+ [我 ...

这些，都想过，大半年前曾经想动手时，请教一个前辈，也建议我不要搞这些升降，斜切。但是 你看我的帖子也就知道了，我做这个，低成本是其次，主要是被论坛里那几号毒贩子毒害的，我做这个锯，是打算长期玩的了，所以做得好做不好也是其次了，正如破名的那个台锯，重在过程了，而且现在说什么都晚了， 我已经洗湿头了，东西都差不多了，过两天再买买方管就可以开始动手了。

火焰刀

看的我晕赛 但还是佩服楼主的钻研精神的，没有这样的精神 工艺上不去啊！
