200平方复式房的装修，木工结束

xygzs · 发表于 2012-2-22 10:43:48

六、家庭背景音乐系统（可选）

背景音乐渐渐成为现代家装的新宠，当我们在家中做家务时，当我们随意小憩时，一定想能象宾馆里那样随处听到美妙、轻柔的背景音乐。要家里各个角落弥漫起曼妙轻柔的背景音乐，这就需要在各房间、卫生间、厨房、阳台等地方通过家庭综合布线将音频线接到各个角落。

普通的家庭背景音乐系统采用集中控制方式。可将音源直接输入可分区控制功放，可分区控制功放是这个系统的核心。通过功放的音频输入选择切换开关，可以从上述多路音源中选择一路节目，各个房间只能收听同样的节目。这个系统最重要的特点是可以通过可分区控制功放分别独立地控制各个房间的节目播出，需要的房间就播放，不需要的房间可以关闭。这个系统的结构简单、施工不复杂、经济实用。而且每个播放扬声器均能单独开和关。

布线要点：家庭背景音乐系统也是一个独立的布线系统，可以将来自各个房间的扬声器的音箱线信中接到位于客厅影音中心的墙壁上的音箱接线面板，可分区控制功放器再依次接音箱接线面板即可形成家庭背景音乐系统。

七、红外转发系统（可选）

红外转发系统由位于各房间的红外接收器和位于客厅的红外发射器组成。红外接收器接收来自各种影音设备的遥控器的信号，变成电信号传到红外发射器，红外发射器将电信号转为与原遥控器相同的红外信号，发射给影音设备实现控制。

红外转发系统的布线是上述AV系统的配套工程，通过它，用户可以在卧室或书房等房间内对客厅等处的视听设备如影碟机、功放、卫星接收机、数字电视机顶盒等进行自如地遥控。因此，通过AV布线系统和红外转发系统遥控装置，就可充分享受到家庭信息化和视听设备多点共享所带来的方便和舒适。

布线要点：红外转发系统的布线可以不经过信息接入箱，因为各个房间的红外接收器的信号线可以并联接在一起，再通过一组信号线接到红外发射器。房间中的红外接收器要装要点是：与房间中的影音设备在同一面墙上；客厅中的红外发射器的安装要点是：安装在客厅中的影音设备的对面墙上。因为整个系统只给发射器供电，所以应给它安一个供电开关，以便不用时可关掉系统。

八、监控报警系统（可选）

家庭住宅报警系统由家庭智能微电脑报警主机和各种前端探测器组成。前端探测器可分为门磁、窗磁、煤气探测器、烟感探测器、红外探头、紧急按钮等。当有人非法入侵时将会触发相应的探测器，家庭报警主机会立即将报警信号传送至小区管理中心或用户指定的电话上，以便保安人员迅速处警；同时小区管理中心的报警主机将会纪录下这些信息，已备查阅。家庭住宅报警系统若与小区保安的报警联网，那是最好不过，若小区中有这样的系统，那么家庭应该安装住宅报警系统。

布线要点：家庭住宅报警系统可以是综合布线的一部分，微电脑报警主机可以安装在信息接入箱的外墙旁边。各个前端探测器通线综合布线汇接到信息接入箱里的安防报警抄表信号采集模块条，再从模块上接入微电脑报警主机。

九、弱电布线应注意事项

如何根据自己的需求来安排自己的布线方式？

现代的布线理念基本推崇“星形拓朴”结构，这是对过去“总线拓朴结构”的代替。星形拓朴结构强调的是每条线路都是独立的，这避免单点故障导致整个系统的瘫痪。家庭弱电布线的绝大部分也都是采用先进的星形拓朴布线方式，集中汇聚到信息接入箱中实行集中管理，方便跳线，方便扩展，这是家庭布线的主要内容。

但是，我们也不能一概而论，认为任何布线都经过信息接入箱的汇总管理，其中也有几个是系统是独立布线的，如上述就提到红外转发系统、家庭影院系统、家庭背景音乐系统不需要汇聚到信息接入箱，它们由于各特独的特点而需要采用独立布线方式。

强电跟弱电要注意什么？（强弱要垂直交叉）

家庭布线不只有弱电布线，还有强电布线，强电还包括：照明电和动力电。强电对弱电和不可能避免会有电磁的影响。因此，我们要清楚以下强电与弱电布线中的注意事项：

1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。
2、强电、弱电的插座相隔距离最少30厘米。
3、强电和弱电走线交叉时，要呈90度角跨过。
4、对于影音品质要求较严的AV系统和家庭影院布线最好使用金属套管，特别是家庭影院。

十、总结：

本文介绍了家庭弱电布线系统安排中有哪些是必选的，哪些是应选的，哪些是可选的。我们要本着“满足现在，适当超前”的原则，在新居装修工程中在财力允许的范围内尽可能多的选择适合自己需要几个布线系统。此外，本文也着重介绍强电与弱电布线工程中的关系，也应引起我们的注意。

xygzs · 发表于 2012-2-22 10:55:49

本帖最后由 xygzs 于 2012-3-16 13:35 编辑

本人计划的家庭智能系统弱线系统布置方案：

一、局域网系统
         节点布置：书房2、主卧2、客卧1 、客厅2、楼上主卧2、楼上起居室1、进户门网络视频监控1。网络模块条：1进11出
         线材：超五类网络线  100米(安普）
二、有线电视系统
         广电有线电视、电信网络电视：
         节点布置：客厅1  主卧1  次卧1  楼上主卧1  楼上客厅1
         有线电视线材:30米
三、电话系统
         节点布置：书房1、主卧1、客卧1 、客厅1、楼上主卧1、楼上起居室1 楼上客厅1 。电话模块条：二拖八小型电话程控交换机
         电话线材：60米
四、家庭影院系统
         客厅液晶电视+dvd+功放+5.1声道音箱。
            线材：音频线 20米(左右后置+环绕）
五、 AV系统
      1、书房电脑+有源音箱
      书房电脑1 +HDMI线联接客厅液晶电视机音频线联接功放
      书房电脑2+VGA线  联接主卧液晶电视机+有源音箱低音炮(以后有条件在卧室直接用电脑主机、HDMI线联接电视上网）
         线材：HDMI连接线 2米
                  VGA线  6米（不好走管，可直埋，临时用线）
         2、卫星接收机+ AV模块面板
         线材：AV线+音频线
   六、家庭背景音乐系统
         节点布置：（浙江向往系统）主卧808主机+音箱2、餐厅808主机+音箱2、楼上主卧808主机+音箱2、卫生间808主机+楼上卫生间音箱1+楼下卫生间音箱1
         （808主机1+音箱2）*4套=2800元
七、红外转发系统（不考虑）
八、监控报警系统（考虑中）
门磁、窗磁、煤气探测器2(厨房+卫生间）、红外探头、进户门网络视频监控1

xygzs · 发表于 2012-2-22 19:55:32

本帖最后由 xygzs 于 2012-2-22 20:57 编辑

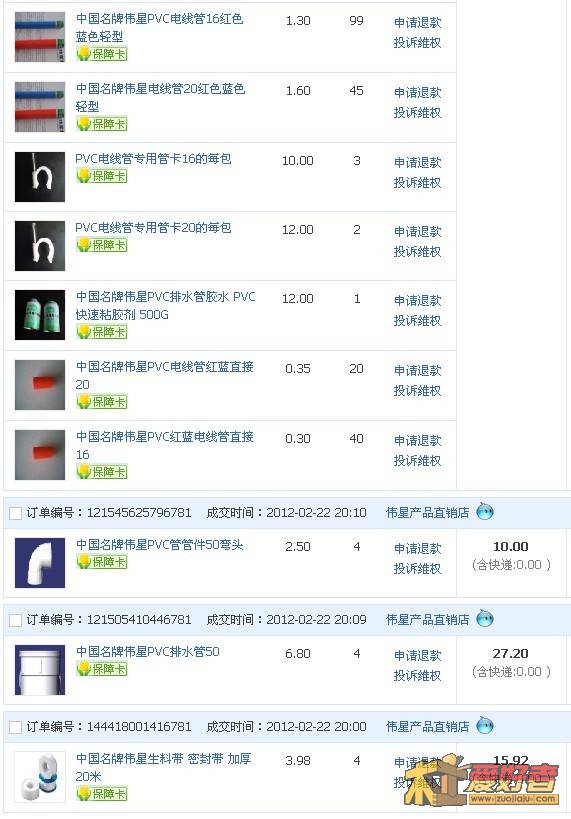

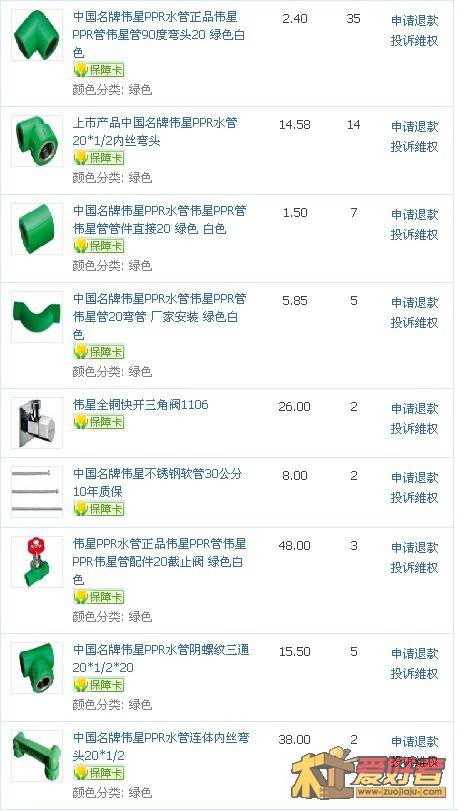

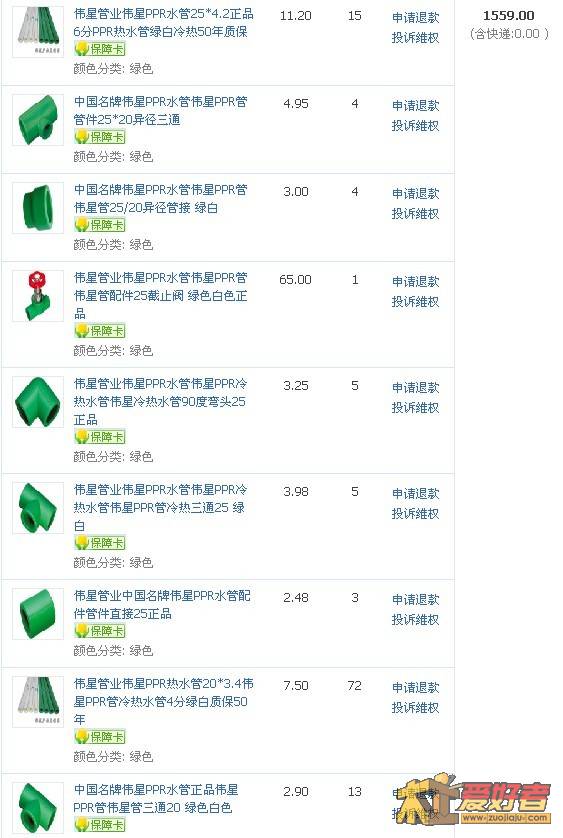

今天订了伟星的水电管，包物流

xygzs · 发表于 2012-2-24 11:24:19

本帖最后由 xygzs 于 2012-2-24 11:45 编辑

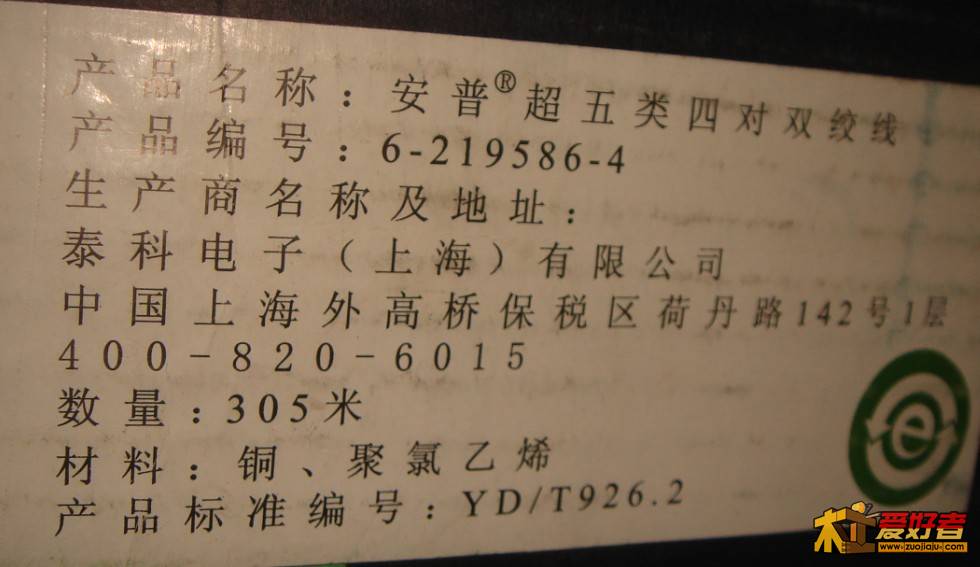

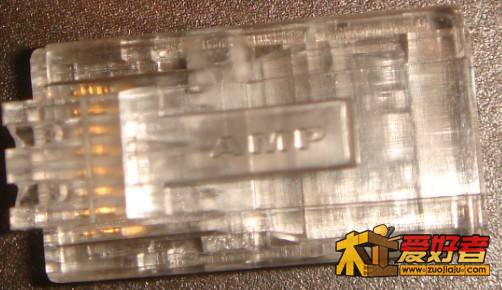

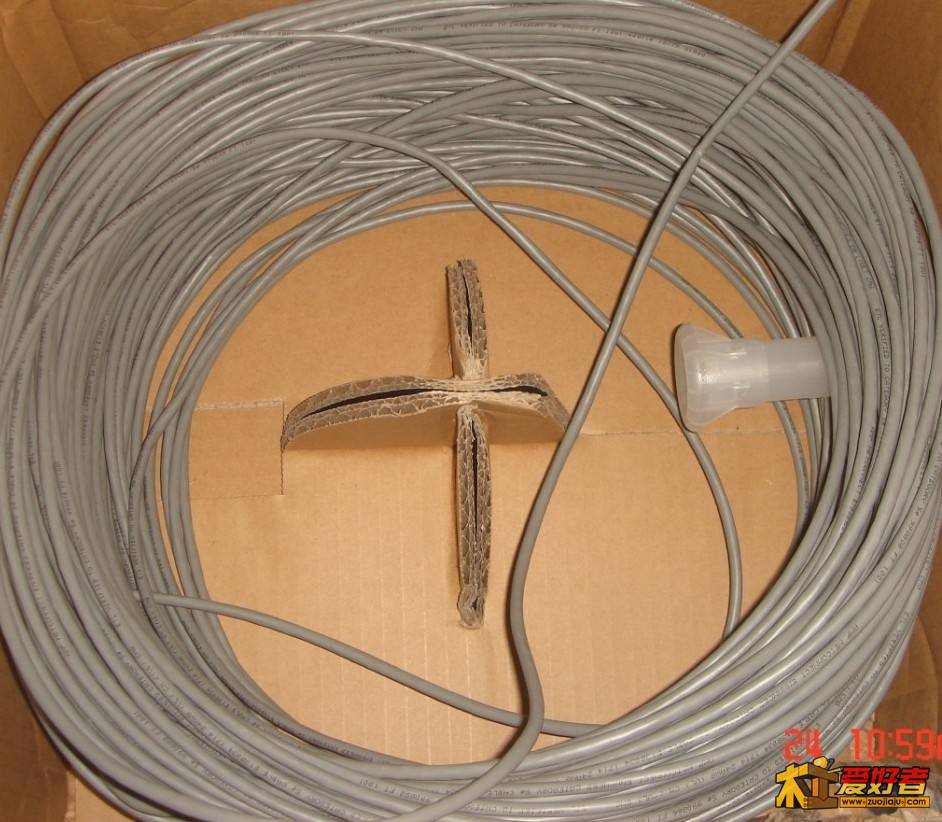

在淘宝上我能找到的唯一一家零卖正宗安普网线的店家那儿买的网线到了

xygzs · 发表于 2012-2-26 22:40:03

本帖最后由 xygzs 于 2012-2-26 22:41 编辑

   昨天水电管物流到货，虽然长达四米，但还是用自己的小嘉运回来了。嘿嘿，有了小嘉运费也省了不少。晚上用电动葫芦吊上了楼。

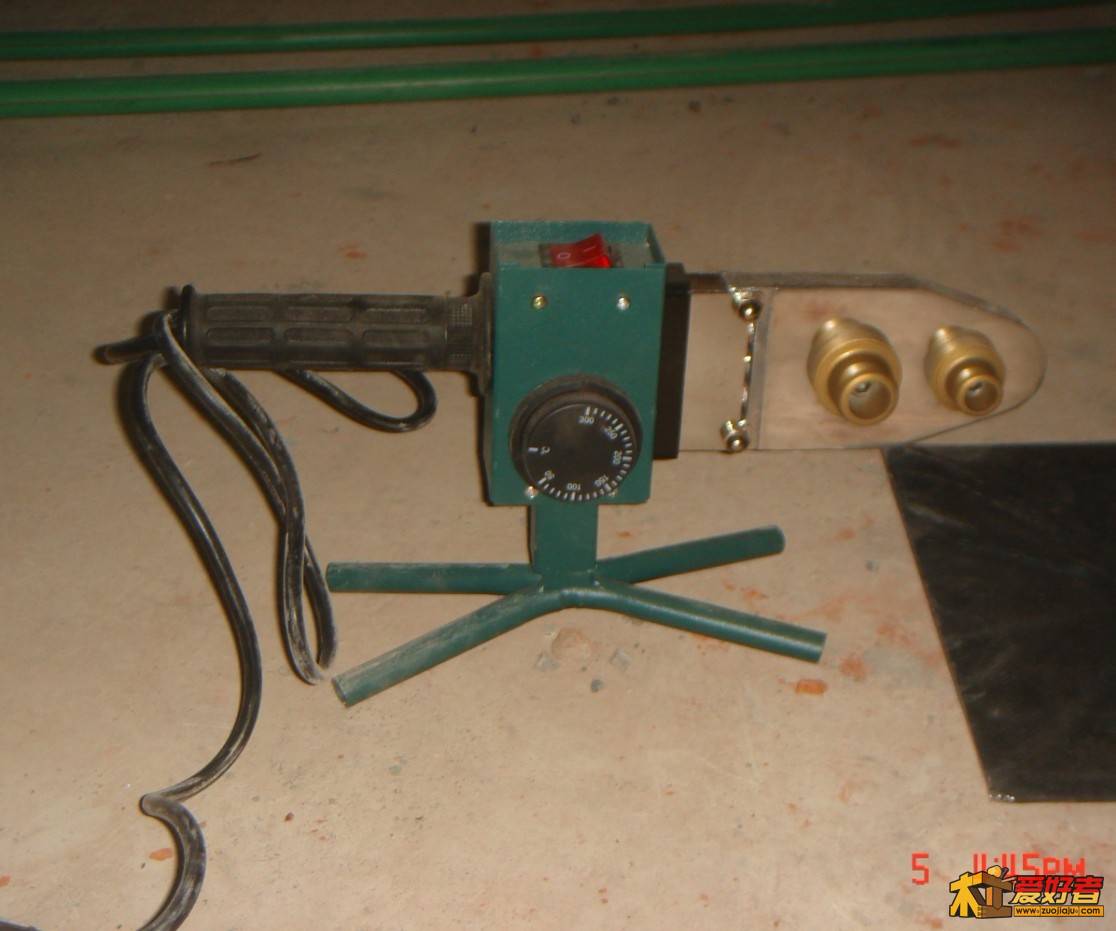

   今天上午用热熔机试着搞了几段旧管子，对于时间的把握还是有点问题。又用伟星的直接头接了一根水管，可能时候长了点，接头有点小堵，用笔杆伸进去压平了。有点忐忑，怕自己搞不好，浪费材料。中午又特地找了伟星水管的施工视频再进行认真的学习，看了一下时间，从管子进模具开始到拔出一共是十秒钟。心中基本有数了。
   下午联系了拖拉机，进了三车黄沙。和二哥、二嫂三个人用葫芦从一点钟一直忙到五点半，吊了两车半上楼，还剩半车明天和水泥一起再继续搞。

xygzs · 发表于 2012-2-27 22:23:25

下午继续上了昨天剩下的黄沙和两吨半水泥。

jn8198653 · 发表于 2012-2-27 22:45:51

又有大片看喽

469098887 · 发表于 2012-2-29 23:22:20

我也在自己装修，累着并快乐着。

xygzs · 发表于 2012-2-29 23:25:17

本帖最后由 xygzs 于 2012-2-29 23:26 编辑

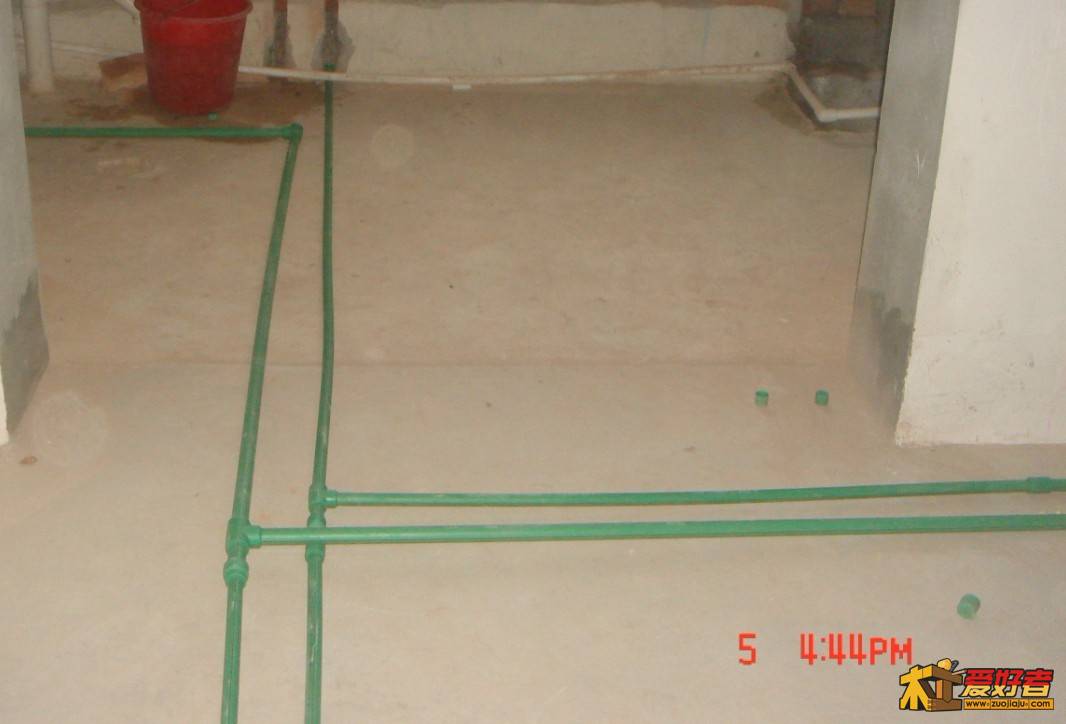

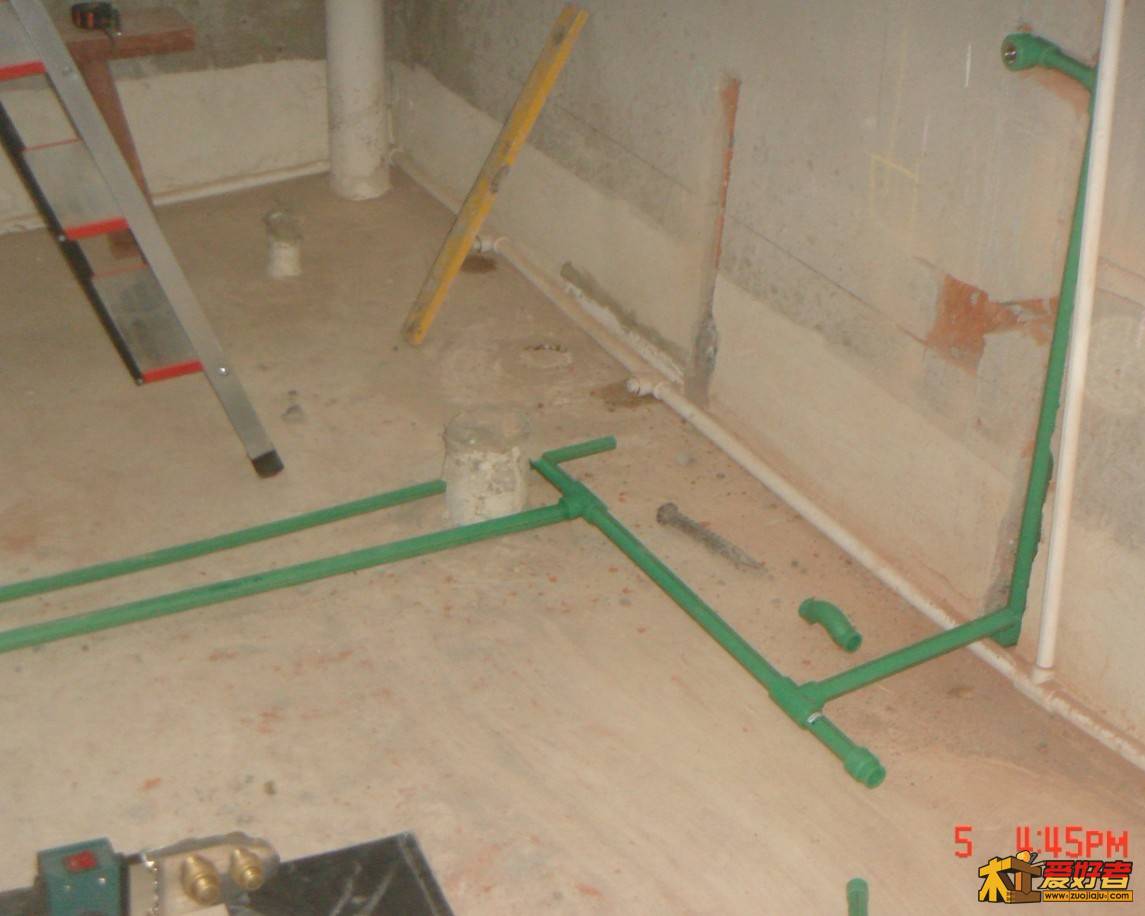

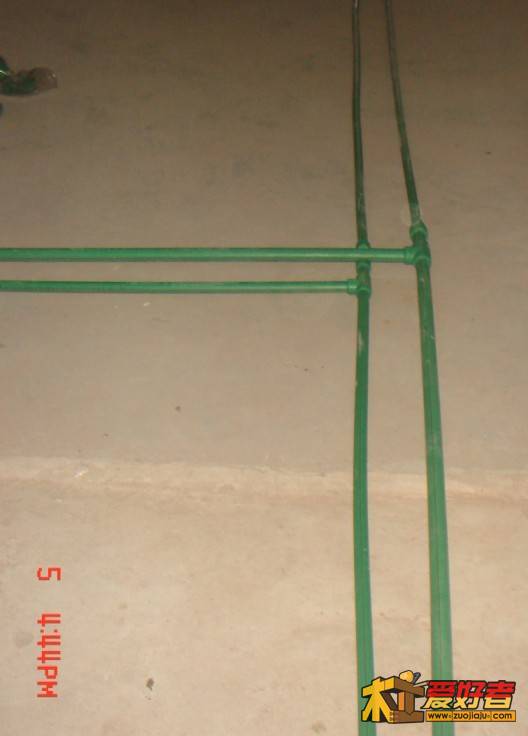

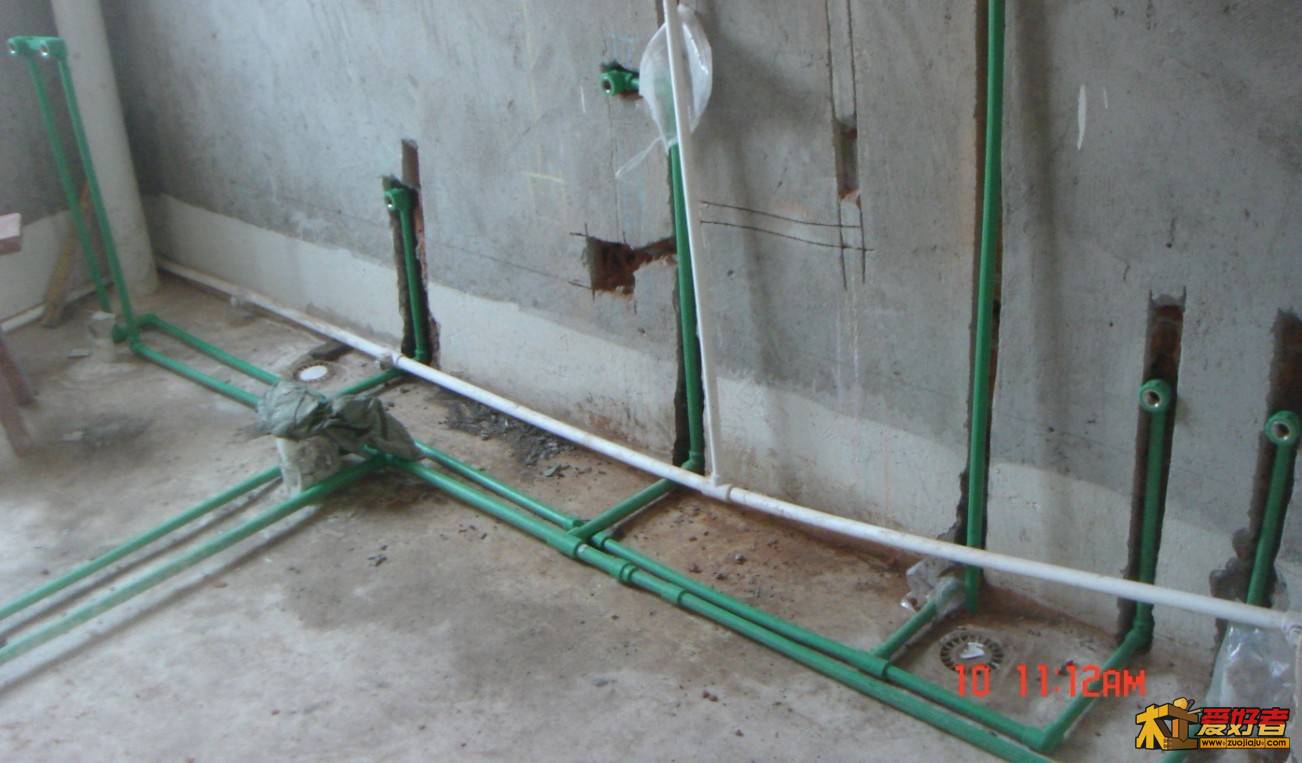

今天下午开始用热熔机接水管。终究因为经验不足，出了一些问题。
1、开始只注意了时间，没注意接管的位置，第一次忘记没对准红线接，导致立管不能垂直。
2、有几个管在管头上量好了1.5的热熔深度，但管子插入模具时没有注意把标记转到下面去了。又不能旋转，只能凭感觉插入深度。
3、做直接头接两根长水管时，没能注意成一条直线，歪了，比较难看。
做了十几个接头之后，基本就很熟练了。
