上次发了我做的梳子效果图,经过多天努力,这个梳子终于变成成品了, 这次发了这个 CNC梳子过程, 算是给大家看看CNC做梳子怎么弄的, 这个梳子不复杂, 以后不再发这样介绍 CNC做梳子的贴子了.

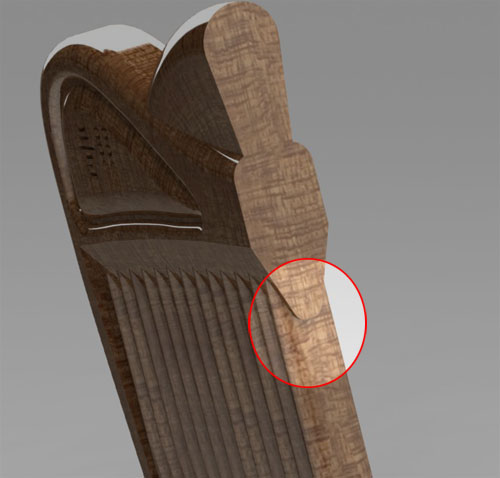

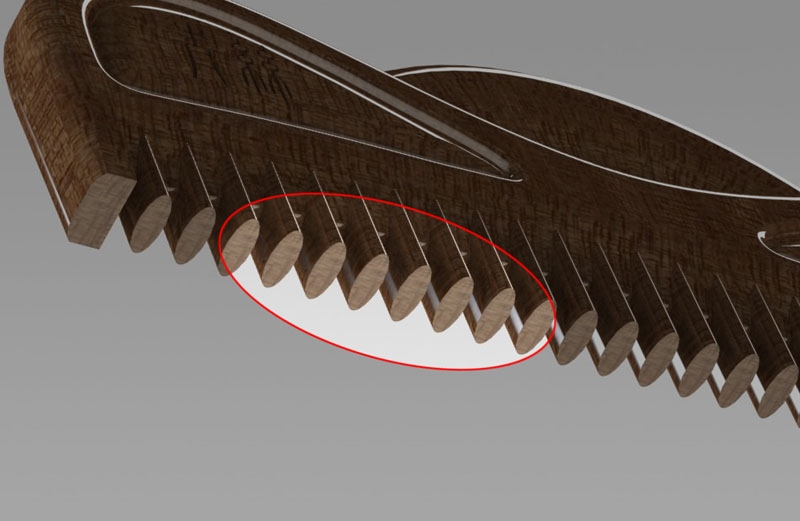

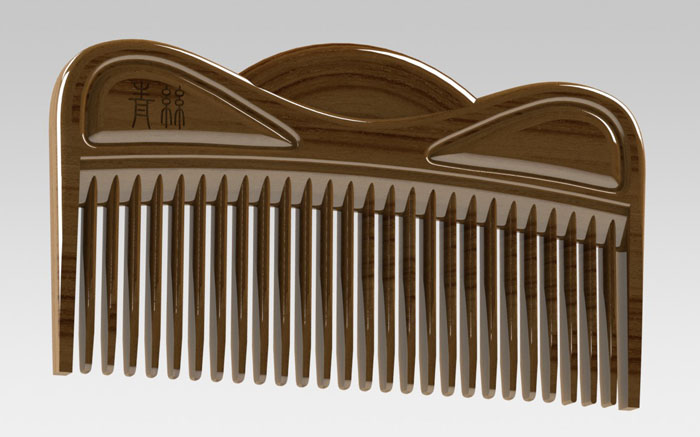

设计的效果图的贴子参阅: http://www.zuojiaju.com/thread-122191-1-1.html
下面看看是怎么用雕刻机做梳子的, 雕刻机现在并不贵, 我希望更多人用上它, 毕竟这是个通用工具,能干很多事,比如配钥匙,有了它, 对手上技巧的要求会低很多, 只是需要学习一些数控和建模的基础知识,对我这样手笨的人而言, 无疑是个福音, 另外, CNC的东西,只要你把模型文件或是G代码,发给朋友, 朋友就能做出几乎相同的东西来, 这是多么有趣呀, 所以我真心希望,更多人用上CNC雕刻机.
材料是用的论坛中的飞鸿飞鸿卖的, 200块钱一大堆的那种, 大约有60斤重, 最大的一块, 25*55CM大,一端大约有5CM厚, 另一端大约8CM厚, 飞鸿飞鸿说这是非洲酸枝, 我原来在小熊家买的红檀小块料, 小熊家的更规整一点, 飞鸿的粗放一点, 小熊的料更干净, 飞鸿的则很多灰尘之类, 飞鸿的要厚、大得多， 价格上呢,小熊的更贵, 飞鸿的200块钱买了60斤, 从柳州到重庆, 物流费25,结果我去物流取, 跑了来回近50公里.

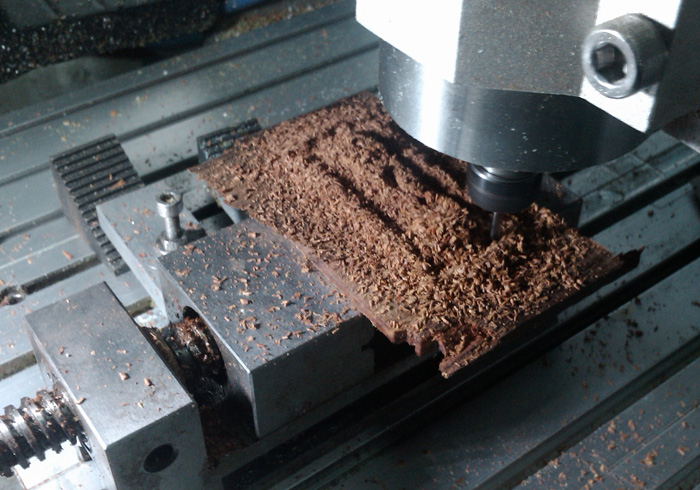

梳子有两面, 所以要分两面雕刻,这是第一面. 先用2MM的柱刀, 搞出一个大致的样子.

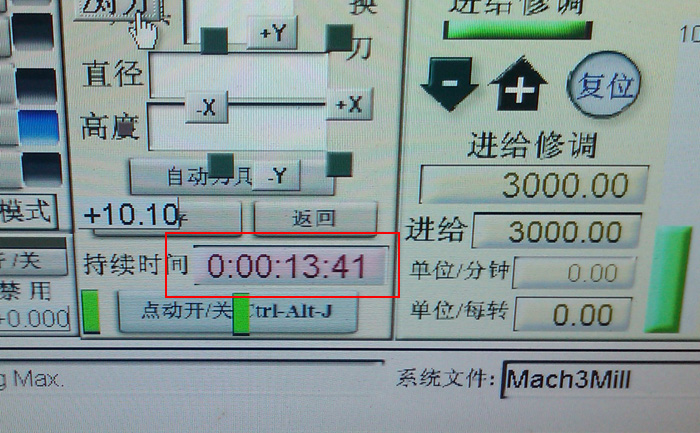

这个过程用了14分钟的样子.

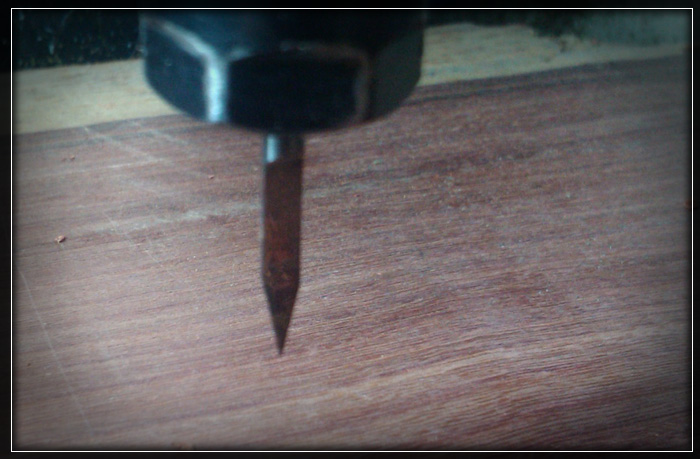

然后换上尖刀, 这是0.2的尖刀,对它作细节的处理.

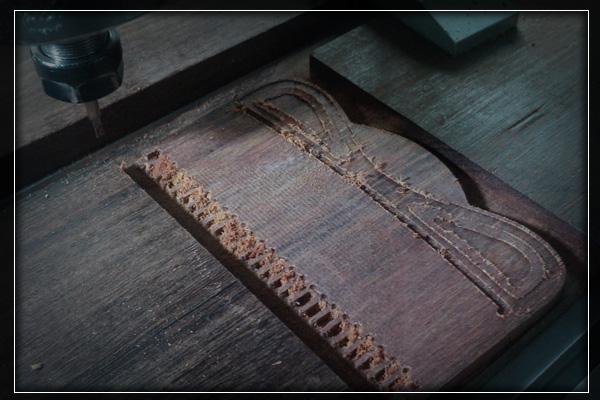

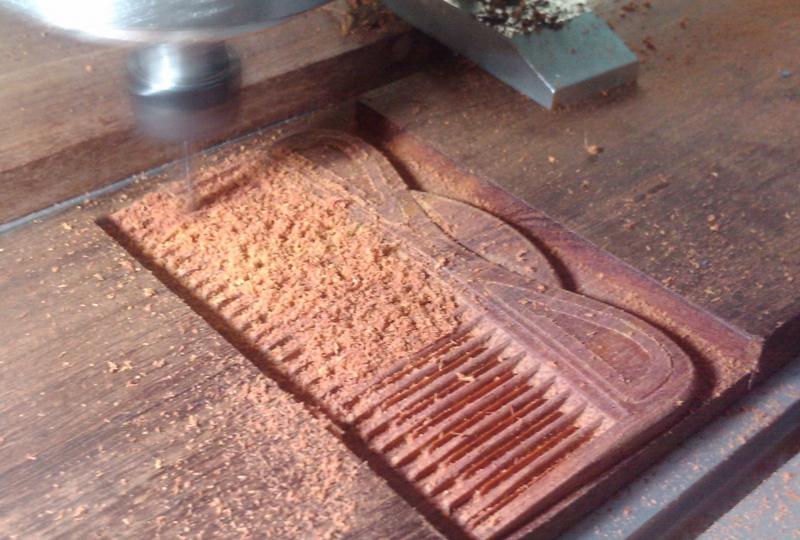

加工中是这样的.

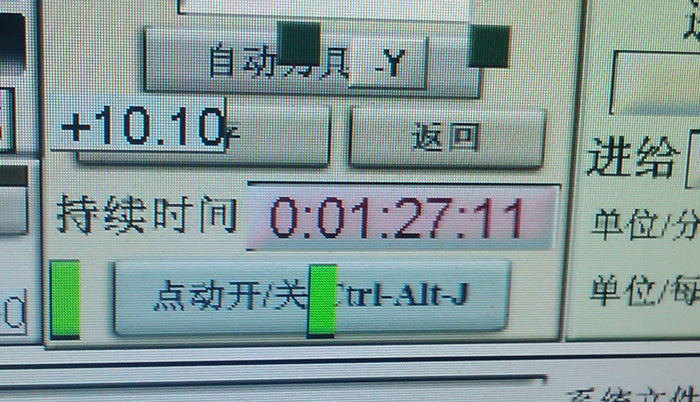

这个过程用了一个半小时

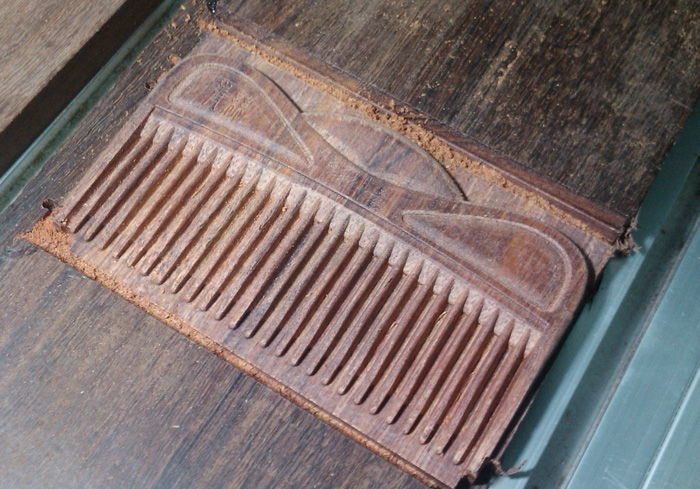

尖刀加工完一半,就是这个样子
锯下来,夹到平口钳上加工另一面

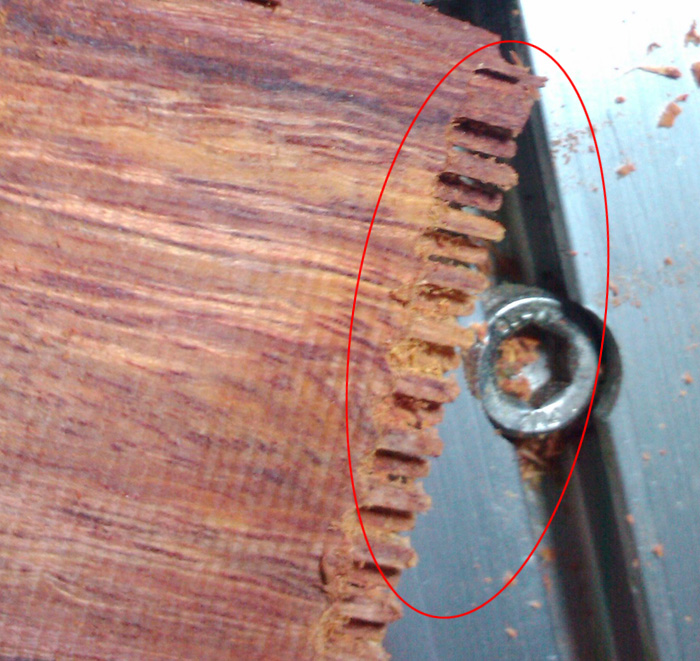

第一把就做杯具了,翻面后对刀搞错位置,两面的齿对不上.错开了. 只有重来, 第二把做的时候, 又搞断刀了,也整废了. 第三把还是出了意外,但不想重来了,将就吧.

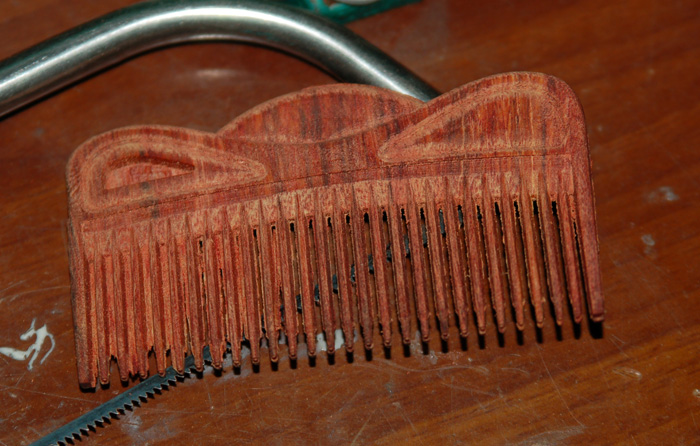

第三把做出的意外就是, 换刀后, 忘记对Z轴,导致左面这里给挖了这么深一个洞. 不过总算是做好了, 雕刻机加工完成就是这样的, 只能说是个毛坯而已.

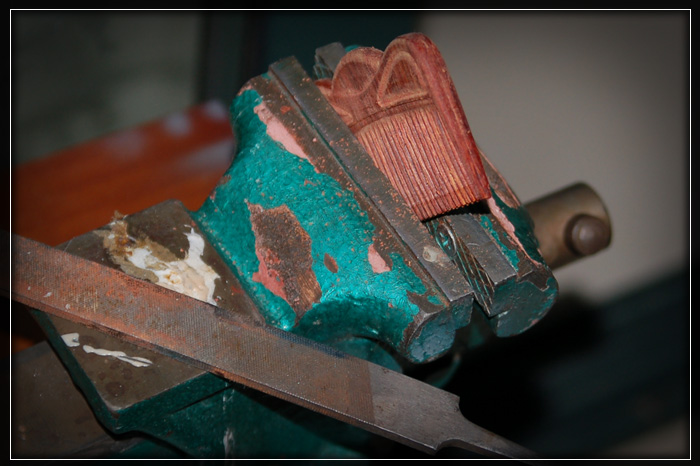

上锉刀, 把不平的地方锉平,不圆的修圆

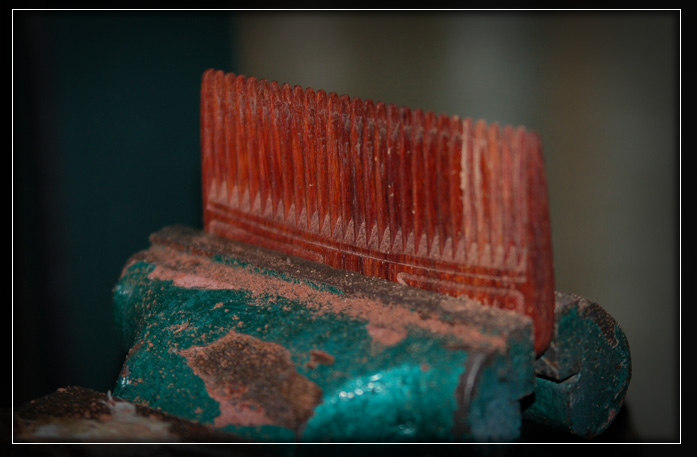

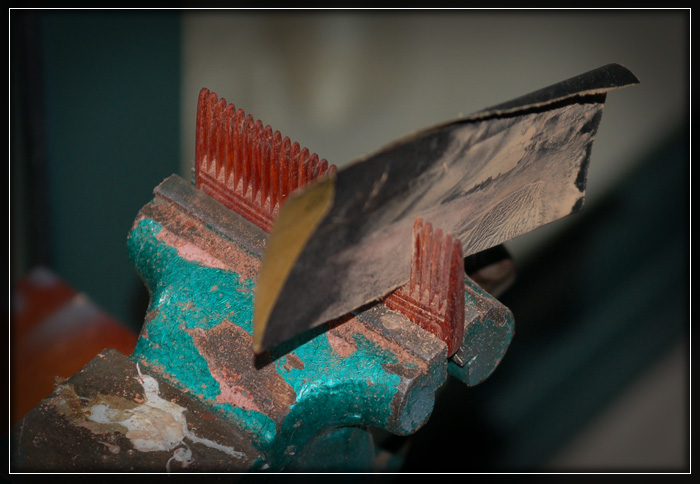

再上砂纸,这里实际上已经用180目的搞过一遍了,正用400目的砂.
这是砂到中间看到的样子.

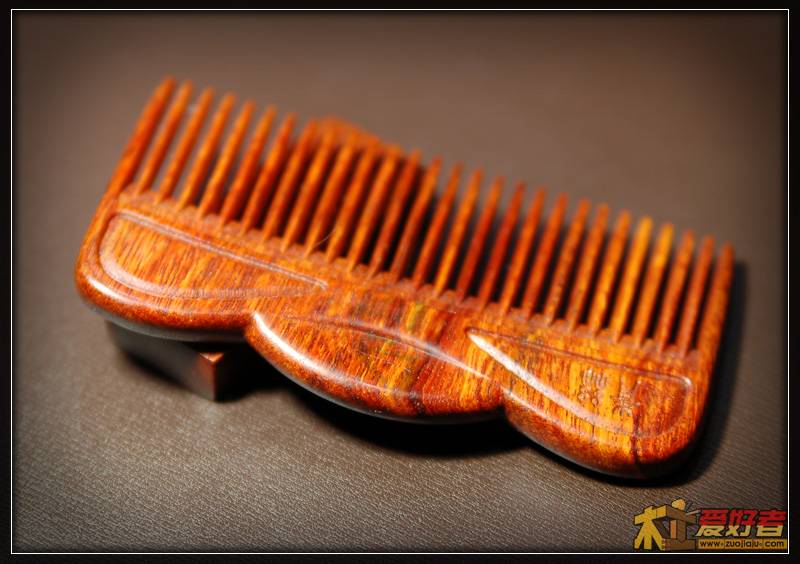

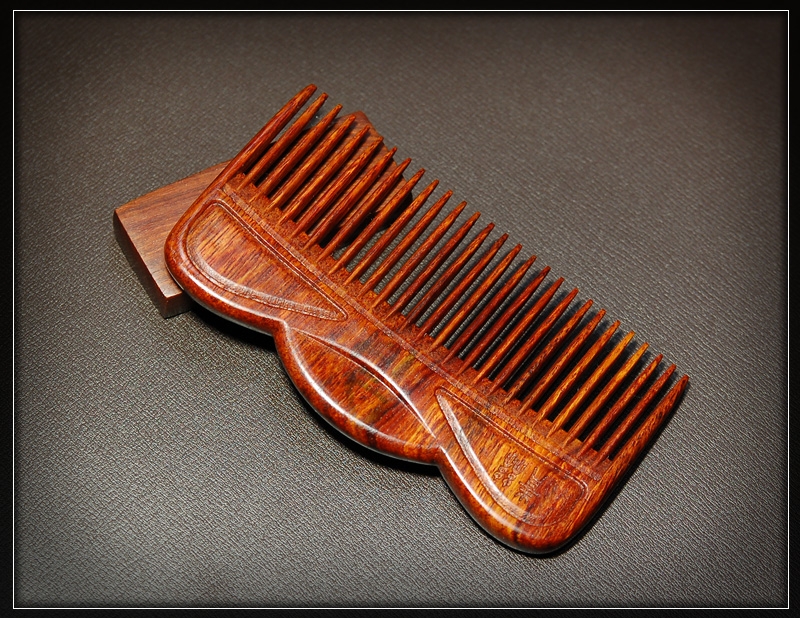

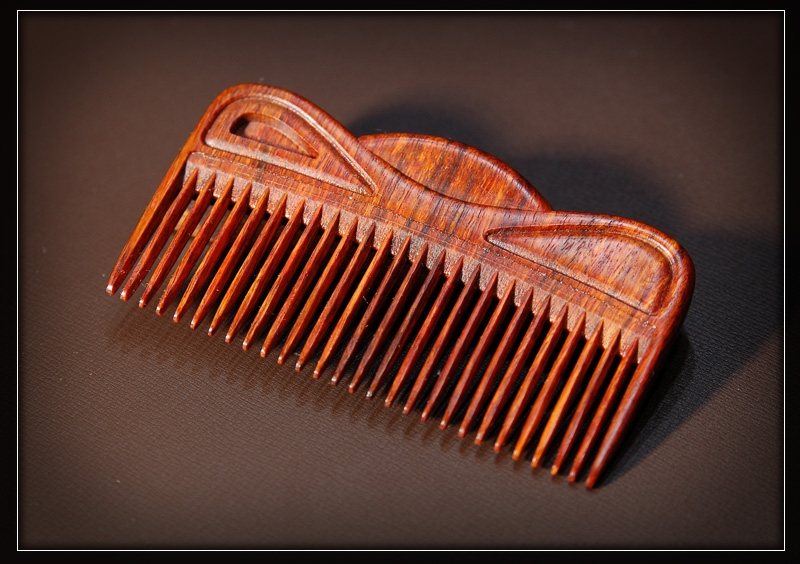

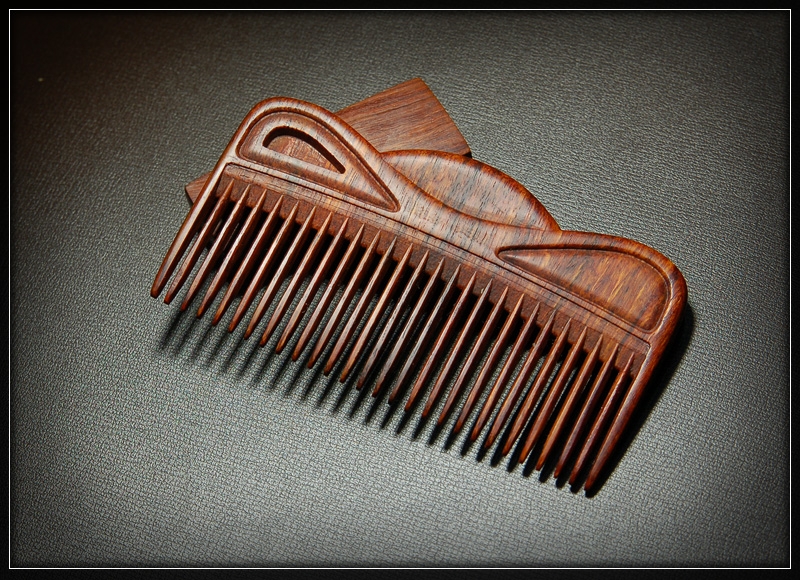

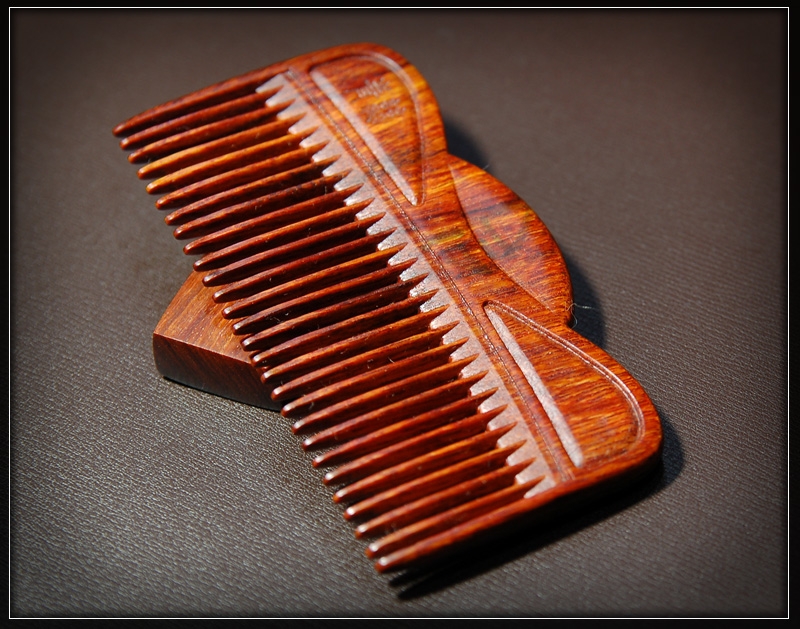

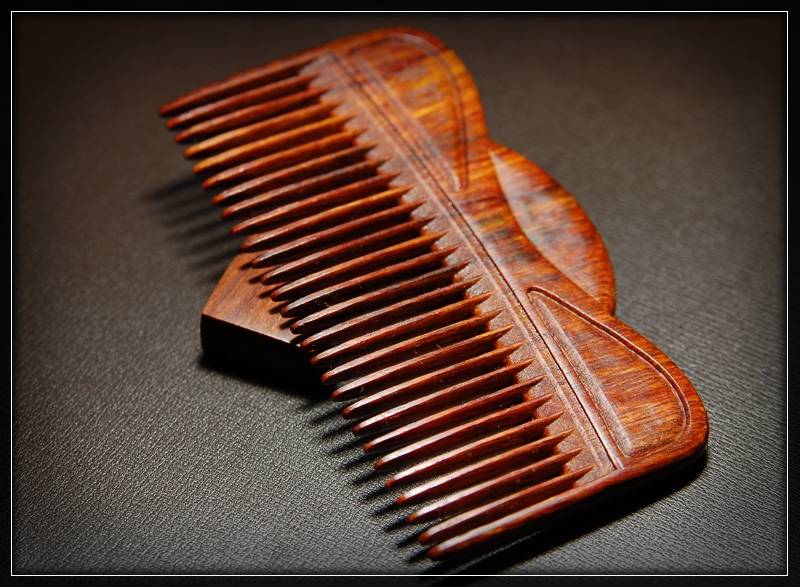

下面是成品的相片, 所有的相片用的老掉牙相机尼康D50加腾龙老掉牙镜头A09拍的, 颜色有所不同是光照造成的, 未作过任何画质方面的PS,如颜色,明暗,去斑锐化等.只作了剪裁和加边框.

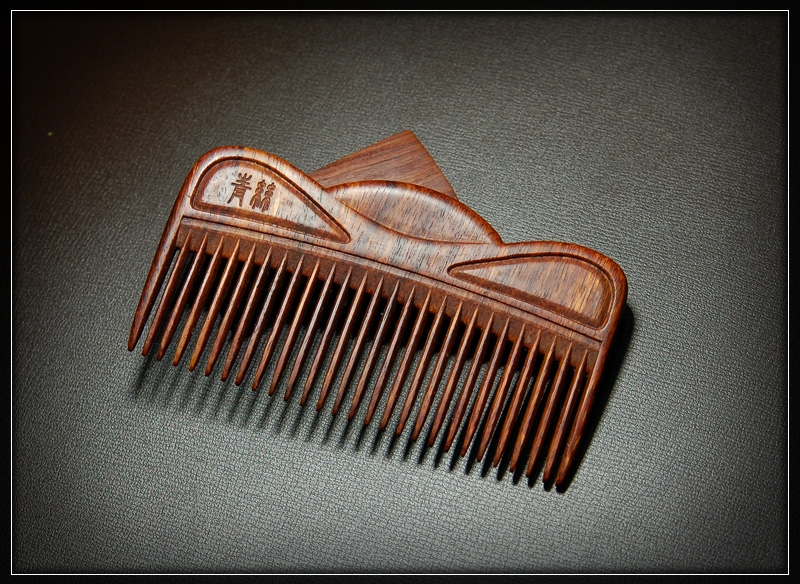

这个洞是出意外挖出来的, 老婆说这是睁一只眼,闭一只眼. 上面的相片,是用家里的节能灯作光源拍的. 下面的相片,用的是白光LED灯作主光源拍的,所以颜色上有所区别, 眼睛看的话, 视觉效果和后者更相近.
|
