数控木结构机床打造手记第一篇----百年独孤之结构模块构思完成

水雷兵 · 发表于 2012-1-4 14:55:54

好东西都让你碰上了。

木头木脑木性情 · 发表于 2012-1-5 02:54:00

水雷兵发表于 2012-1-4 14:55
/ ]. @1 t- E- m7 y4 `1 Y好东西都让你碰上了。

今天做了木材应力应变测试，这类测试将贯穿整个机器的设计与制作中，哪里出现刚度瓶颈就及时调整补强，也就是加几块木料上去，容易的很当然要整体考虑下如何加的问题

检测结果如下：

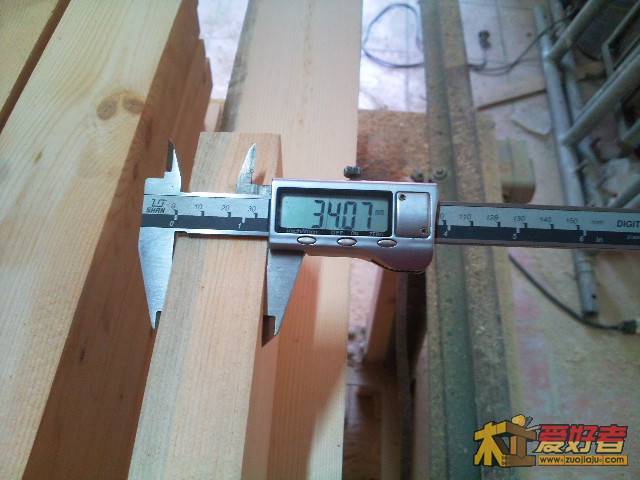

1，木料宽84.3毫米，厚35.6毫米，中间悬空长度570毫米
2，承载量12公斤
3，宽处变形约5丝，厚处变形约21丝
4，线性比较结果，厚度差2.37倍，变形相差4.2倍，倍率之间接近平方关系

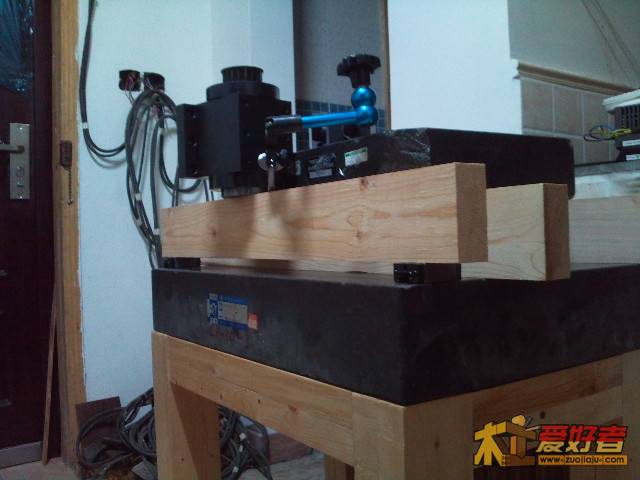

一个方向

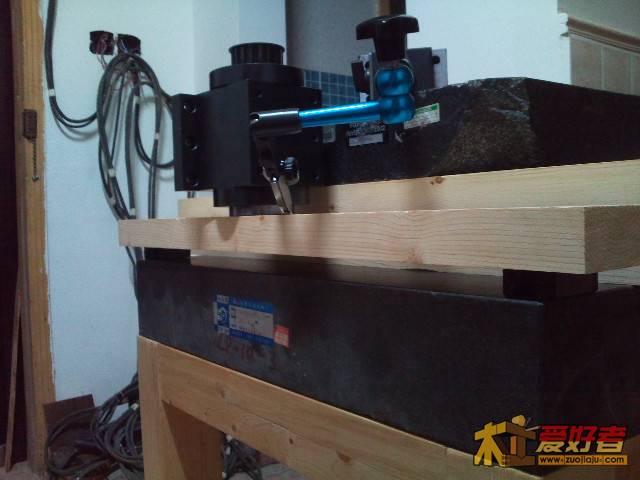

另一个方向

木头木脑木性情 · 发表于 2012-1-5 02:55:54

木结构的加宽加厚都会增加结构刚性，以垂直于受力方向加厚效果最显著，但是机床结构受力是复杂的，各个方向的力都有，所以同时加宽加厚最妥当，根据第一个测试结果来看，按平方关系推测，厚度做到200毫米的话悬空570毫米，加载12公斤，最大变形量基本可以控制在1丝左右，再经过胶合，螺丝补强，钢板衬垫，50公斤的力上去，变形量基本也应该控制到1丝左右，是不是这样呢，以后会做测试来验证

liu5362 · 发表于 2012-1-5 06:38:14

楼主加油，等待着作品出来

木头木脑木性情 · 发表于 2012-1-5 07:48:17

结构模块很简单，就那么几大块组合下就成型

每个模块外观上相对独立，但是内部局部会采用互相参透有机结合的方式，有一定操作难度

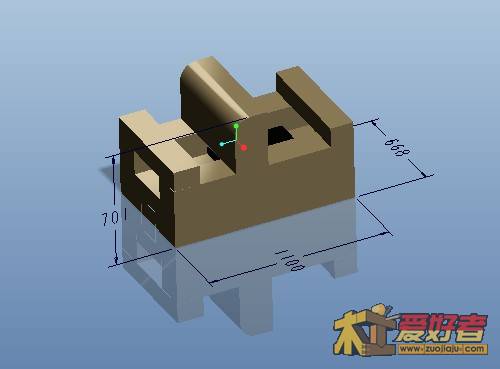

外观构思图

木头木脑木性情 · 发表于 2012-1-5 07:53:52

根据制图软件提供的数据，体积约为290立方分米，除去花岗岩的体积10立方分米，木结构为280立方分米，按0.6的比重估算下重约168公斤，钢材部分预计用量40公斤，花岗岩平板重约35公斤，运动部分重按20公斤，整体重量将在260-280公斤之间

木头木脑木性情 · 发表于 2012-1-5 08:21:54

测算下机架硬成本：

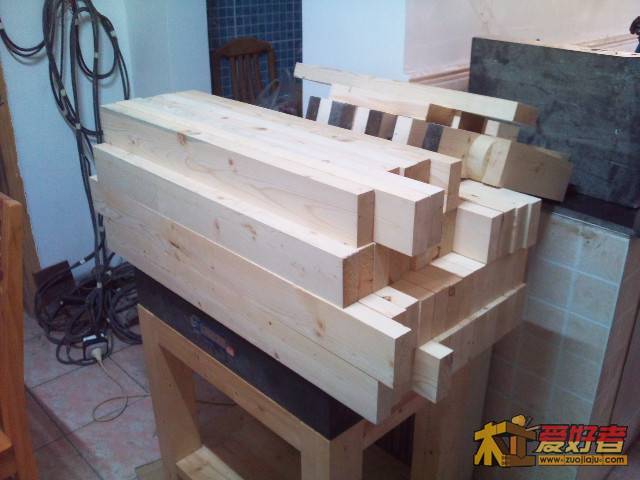

      进口四面光烘干松木二级料按5000一吨计算，较高等级包装板差不多也是这个价格，45号钢加工成品四面磨光精度正负1丝按25一公斤计算（大孔粗加工好），孔加工及内圆磨暂时不计，辅件暂时也不计算

      主材木材材料费用5000*0.168*损耗系数1.2=1008.00，钢材材料费用40*25=1000.00

      显然这个机架材料费用还是能接受的，如果把人工费用计算进去，可能等同于材料费用，即使失败了心理上也能接受

木头木脑木性情 · 发表于 2012-1-5 08:54:16

没有好的设计就不可能制造出好的机床，既然想做实用的，一切按工业产品设计制造流程走，每天都会画一些图，构思图，大样图，工程图，组装流程图，反复推敲，不断修正，再和实际操作结合起来，互相融合，这样才可能做到人机合一的忘我境界，当然一些细节的改动不一定能体现到图纸上，主结构不体现出来会给后续的设计制作流程带来很大麻烦
