向辛老和各位前辈学习，第一个大工程店里的货架--更新开榫

swl68 · 发表于 2011-12-23 17:58:38

本帖最后由 swl68 于 2011-12-24 21:11 编辑

上次仿辛老做的传统榫没成功，不甘心呀

购置工具的时候已经向家里的领导拍胸脯保证过了，要把店里的货架全部更新，而且是传统全榫卯结构的，样式也尽可能仿古，硬着头皮上吧
继续研究了一段时间，发现自己手工想做出来辛老那样的榫头，目前是不太可能了，就想办法用现有的工具机加工，起初做了两个花格当实验，自己干活也没拍照，现在又开工两个，争取把过程补齐
最终完成的4个花格是用做店里的吊柜用，3米多长分3格，正好4个隔断，争取做到每天更新
材料是在当地买的加松，是当地能买到最好的木材了，算了下大概2200左右一方，便宜-----即便做坏了损失也不大
工作台都是自己做的，压刨是朋友发烧先买来放我这里用的

朋友被我领的高烧了，最近又定了精诚的台锯、台钻，而且没事就跑来做长工、、、、

免费劳动力哦，最近估计要把办公室腾出来一间做木工房了，要是做不出来物件，估计他老婆先找我算账

不多说了，时间紧任务重，发了图片赶紧干活

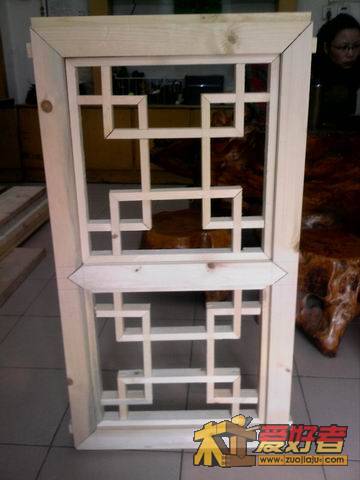

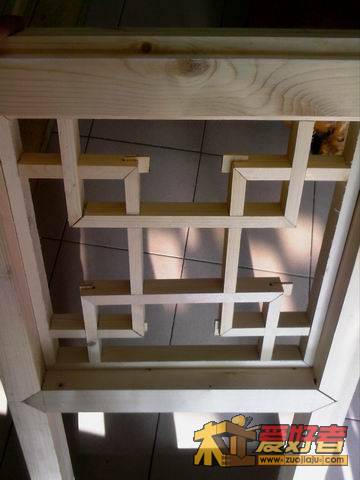

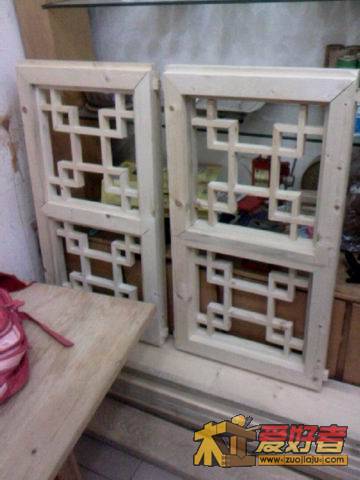

前期的实验品

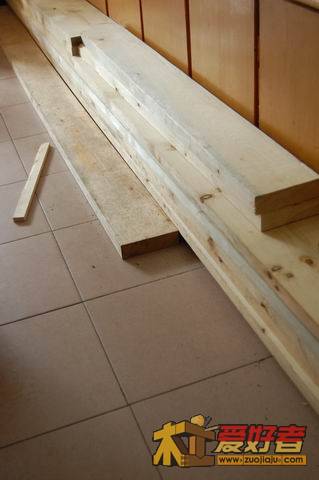

买来的加松

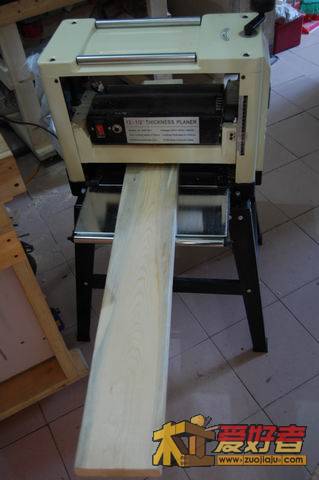

朋友买来的压刨

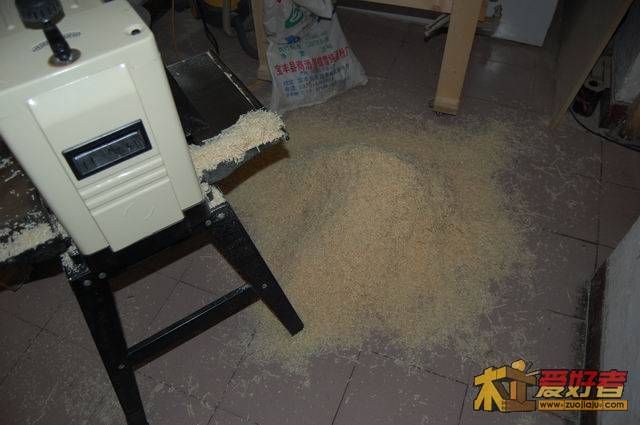

一地的刨花

干净的刨花

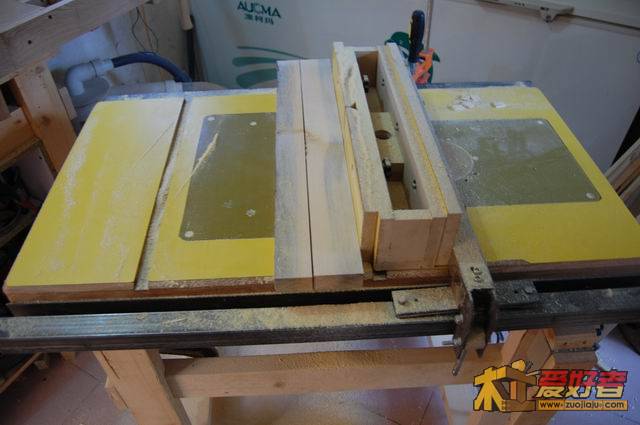

下料

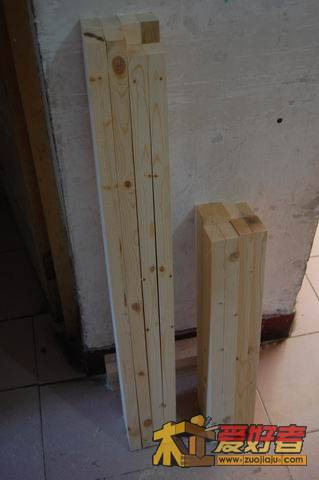

下好的料

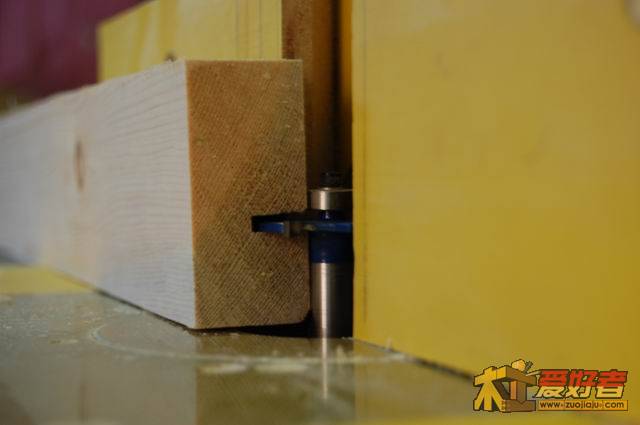

开槽

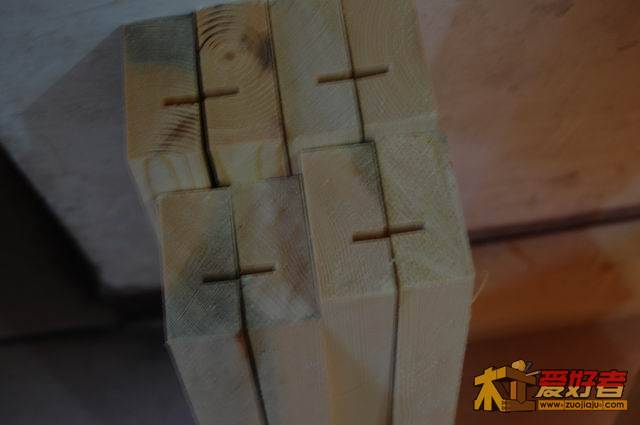

开好槽的

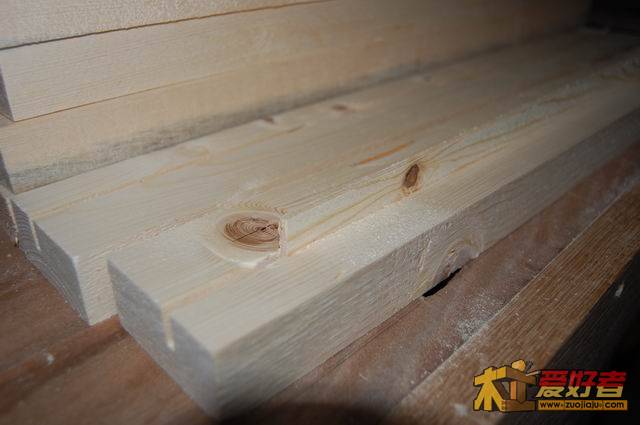

拼立柱

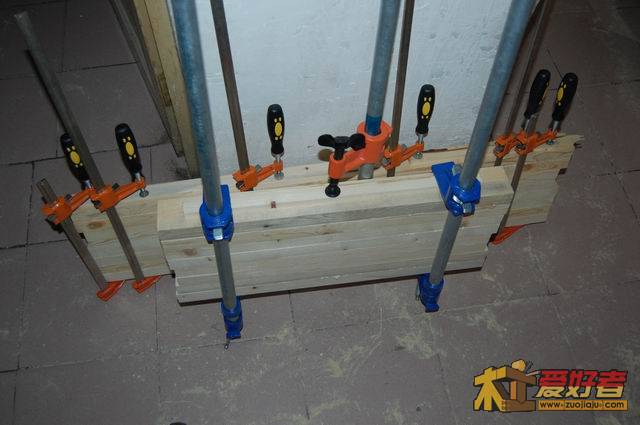

上刑

忘了感谢论坛的各位前辈，那个T型靠山就是在论坛找的资料，做的有些粗糟了，用的东西大家估计都想不到
靠山的锁紧把是汽车气门顶杠，划片是离合器片、、、、、都是朋友帮忙找的。

swl68 · 发表于 2011-12-23 18:01:57

本帖最后由 swl68 于 2011-12-24 20:34 编辑

今天礼拜，早上睡了个懒觉，11点才到店里，下午又给学生上课，所以今天没出什么活，基本把过程用手机拍下来了，大家凑合着看

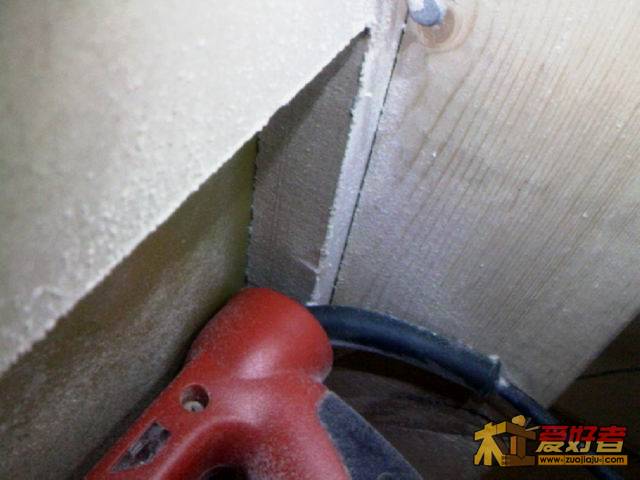

这个是倒装台的底部，边我镶了木条

倒装台的底部

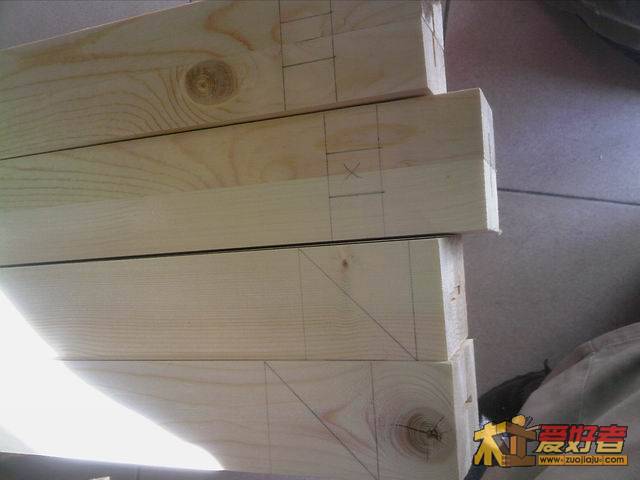

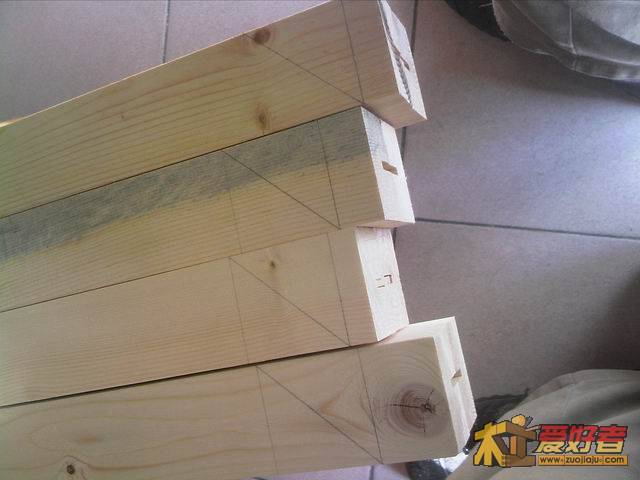

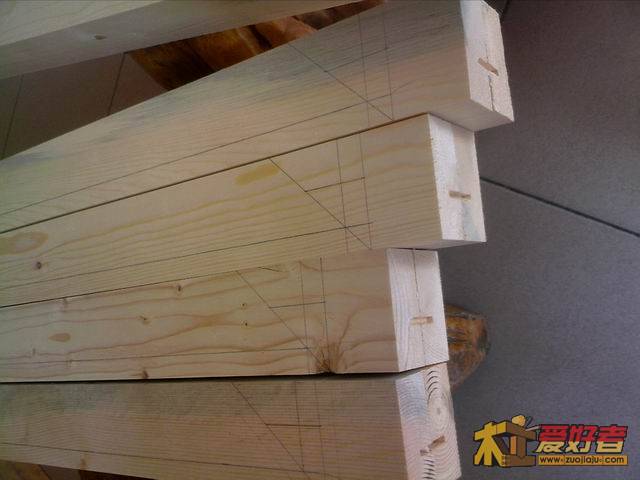

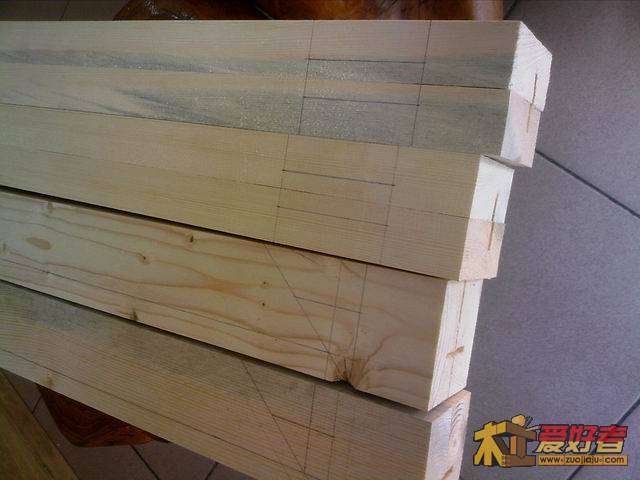

划线

最头疼的划线

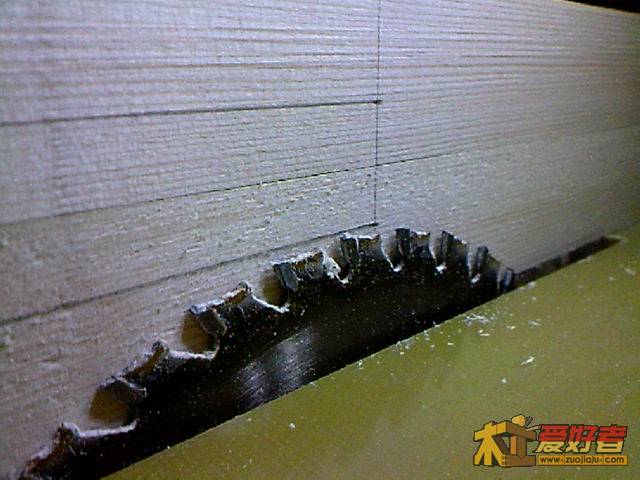

调锯开榫头

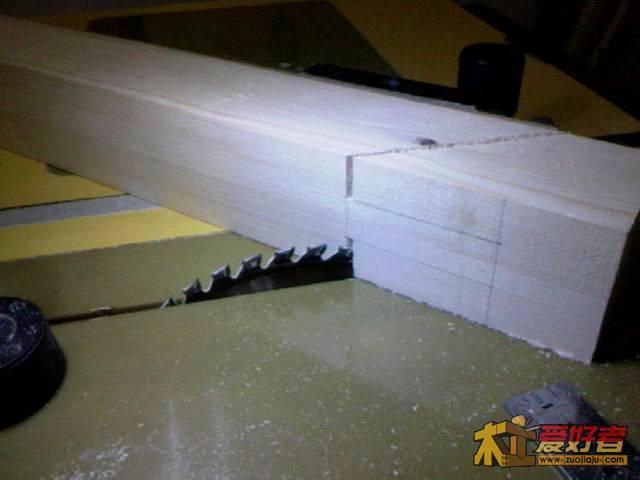

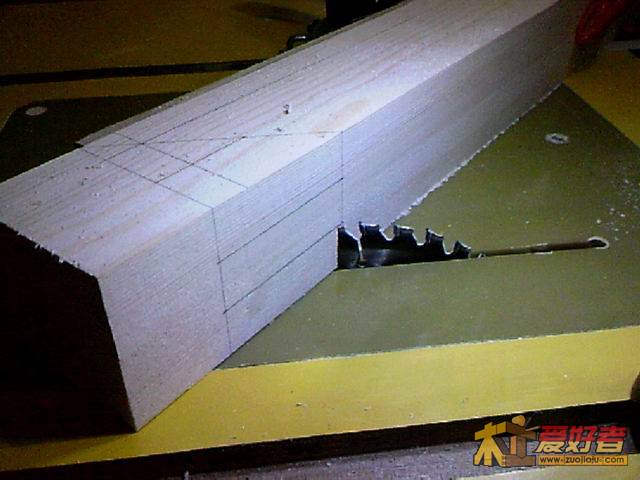

推尺斜切

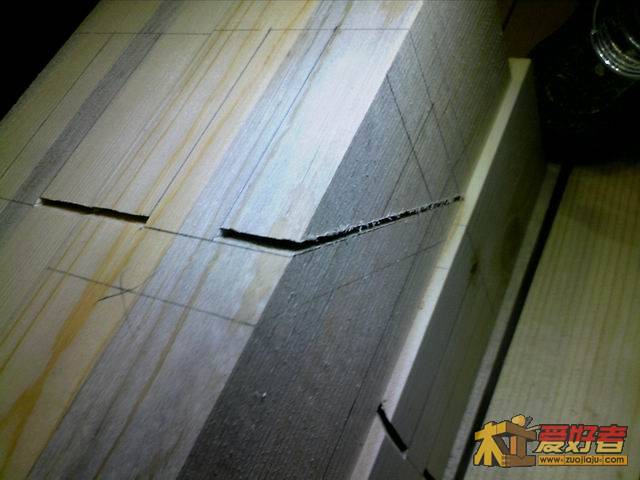

双面斜切后

调锯开榫头

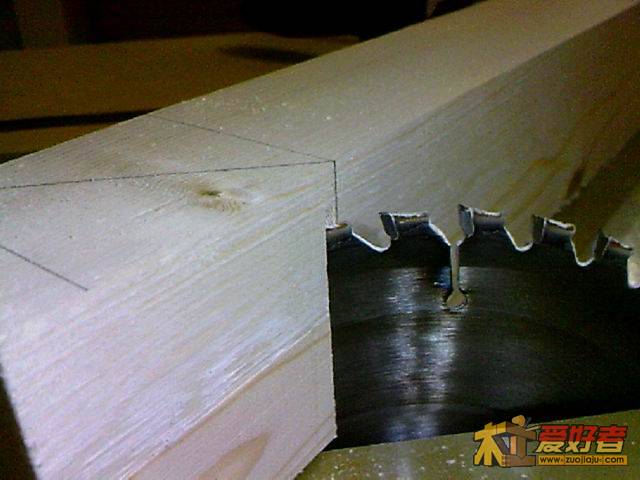

锯不够高

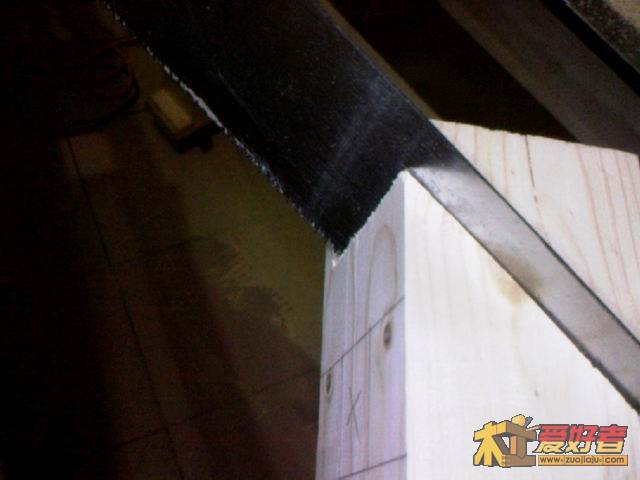

剩下点用手锯

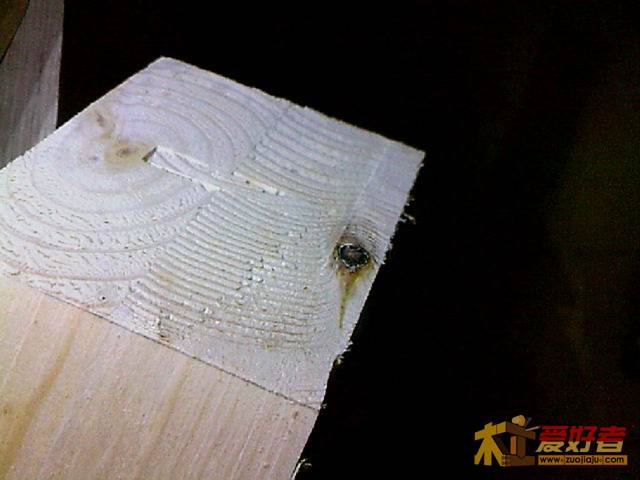

锯好的面，最后用木铣开榫眼

锯高度不够，部分需要用手锯

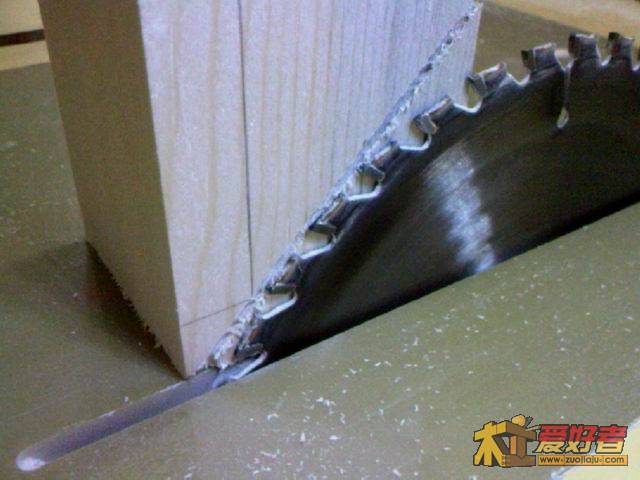

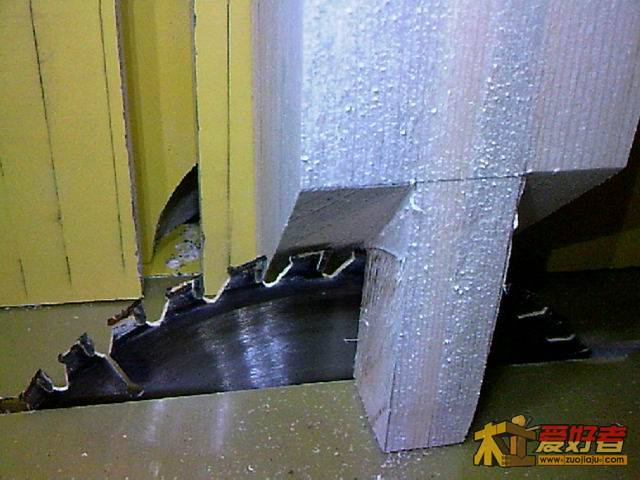

斜角利用锯的圆面

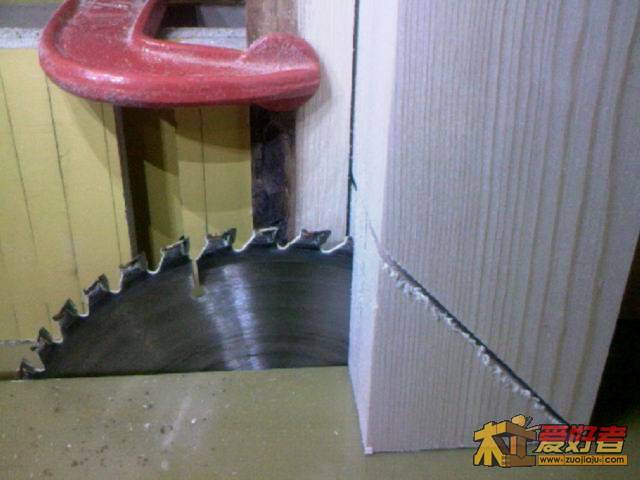

在靠山上定位，避免切过

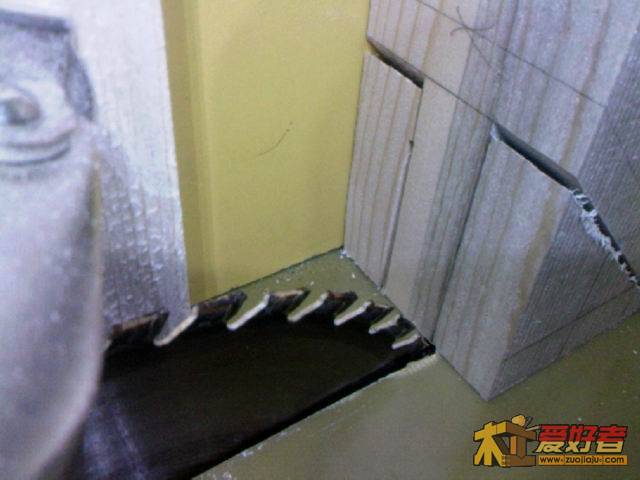

调锯切另一面

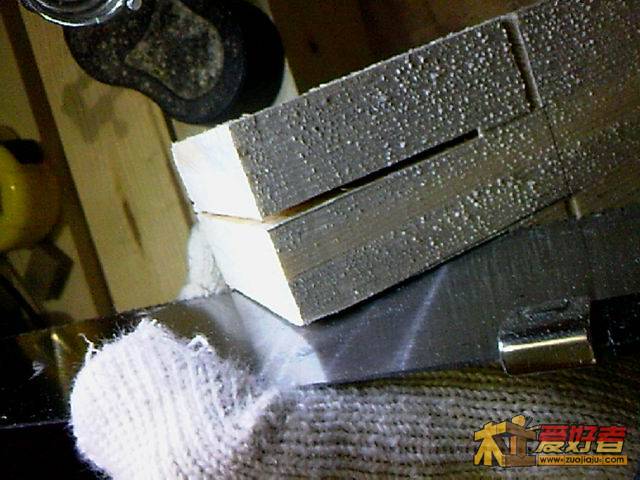

两边有一点链接的需要用手锯

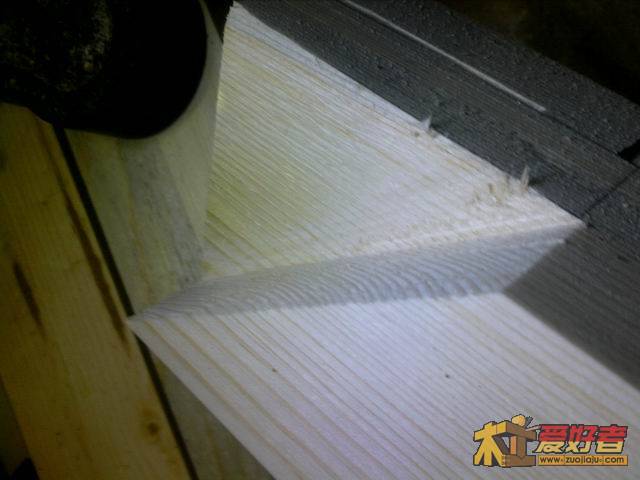

完成的角

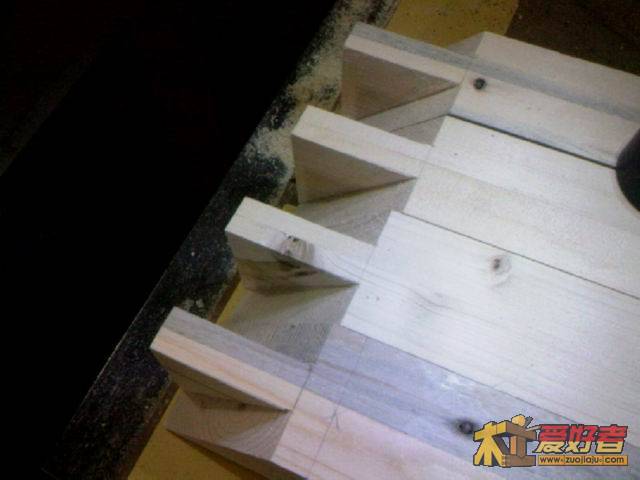

榫头完成一半了

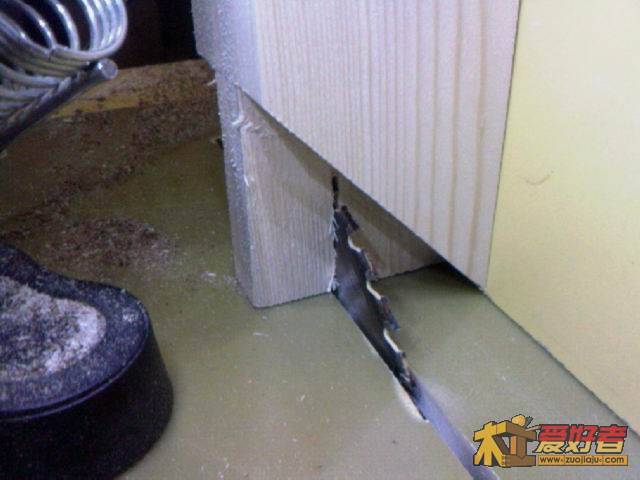

再立切

多余的角锯掉

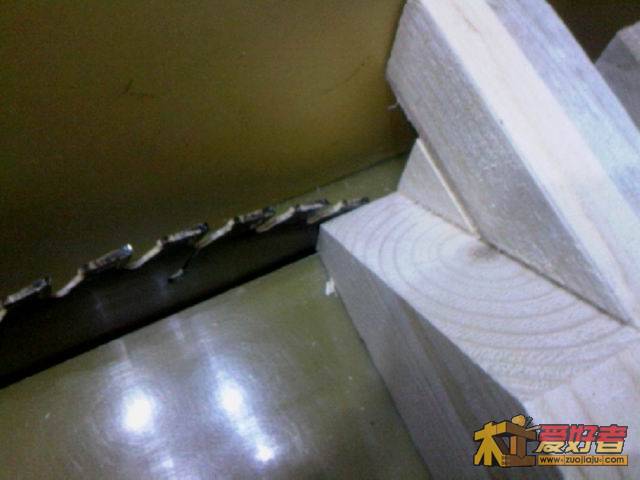

这个小角没法用圆锯了，用手锯很轻松就锯掉了

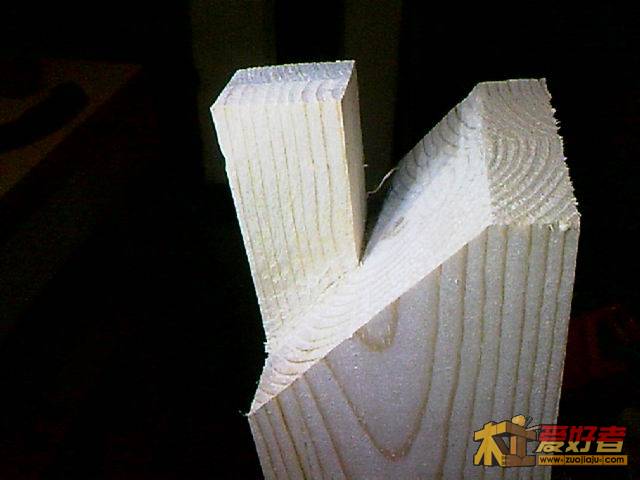

调整大小 111224A022.jpg

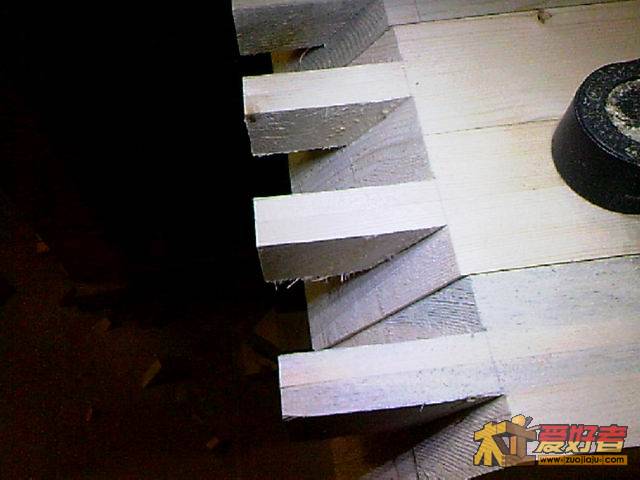

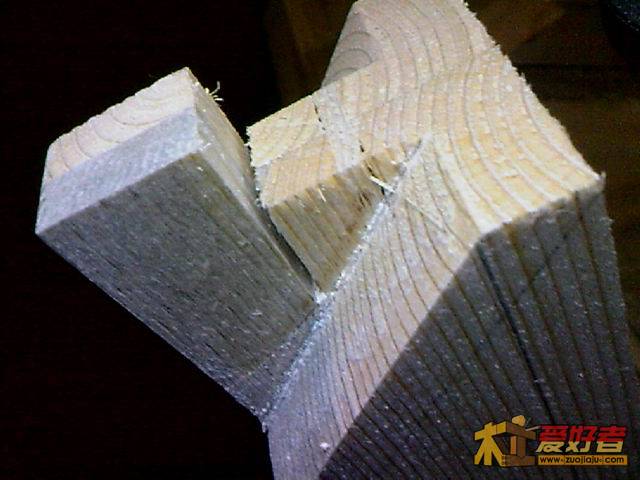

锯完后还能凑合

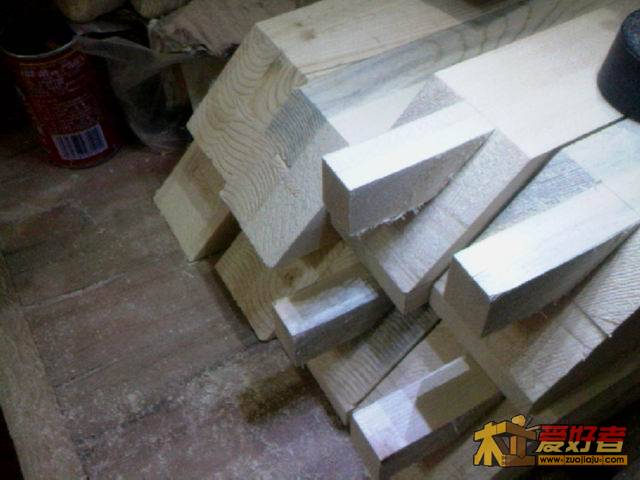

完成的榫头，榫眼明天用木铣开

swl68 · 发表于 2011-12-23 18:02:06

本帖最后由 swl68 于 2011-12-26 20:03 编辑

今天的工作量，少了点，主要是把自己用倒装圆锯开榫的方法和大家共享下
调整大小 111226A001.jpg

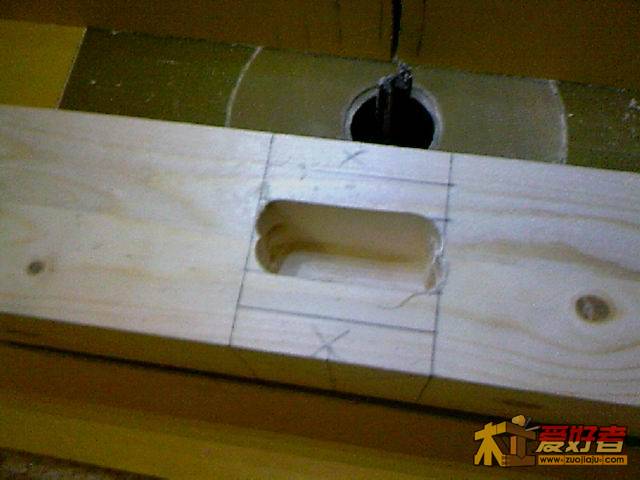

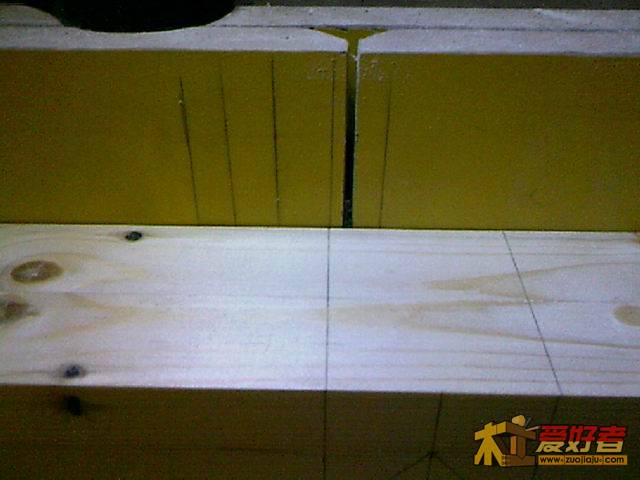

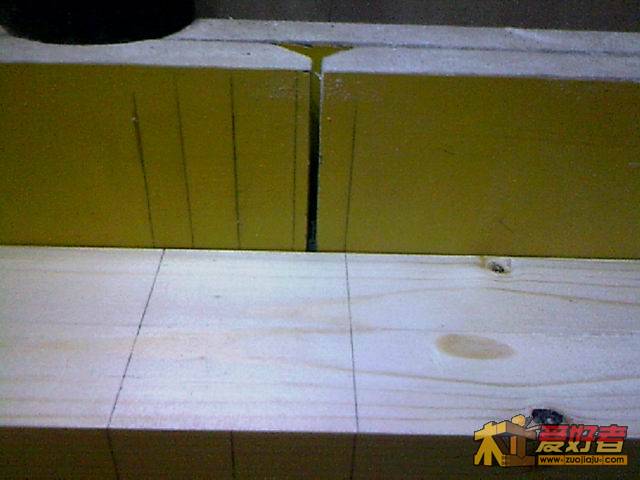

用倒装木铣开榫眼，在工件背面画参考线，同样在靠山上画参照线，这样不容易开过了
调整大小 111226A002.jpg

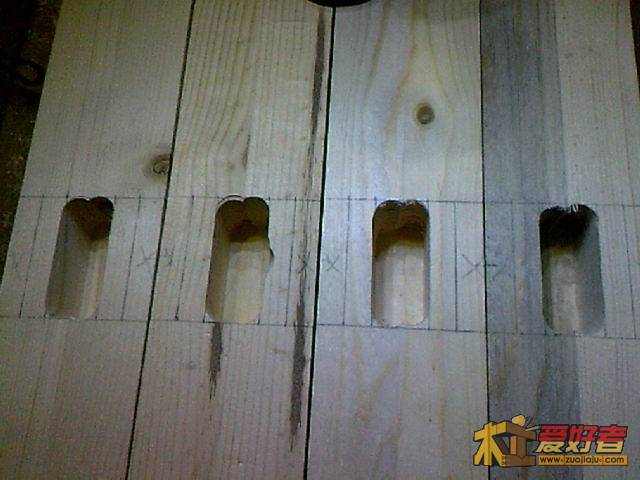

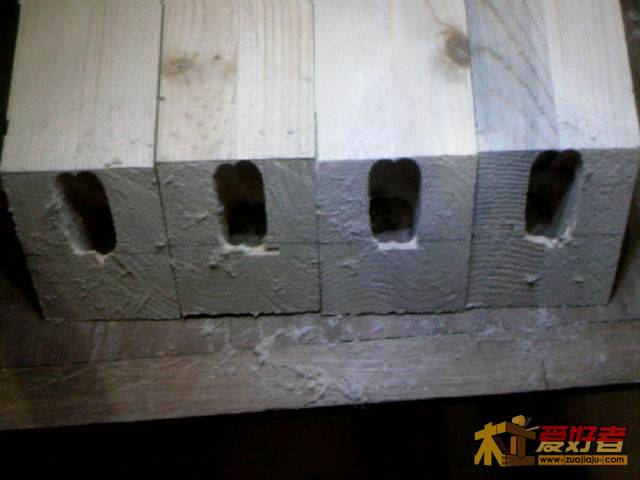

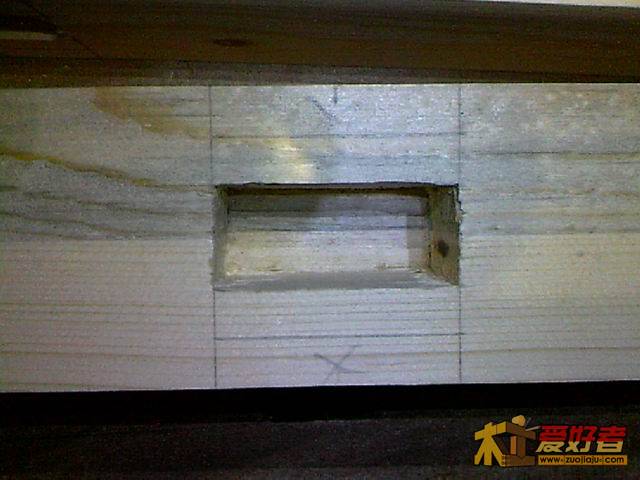

开出来的榫眼

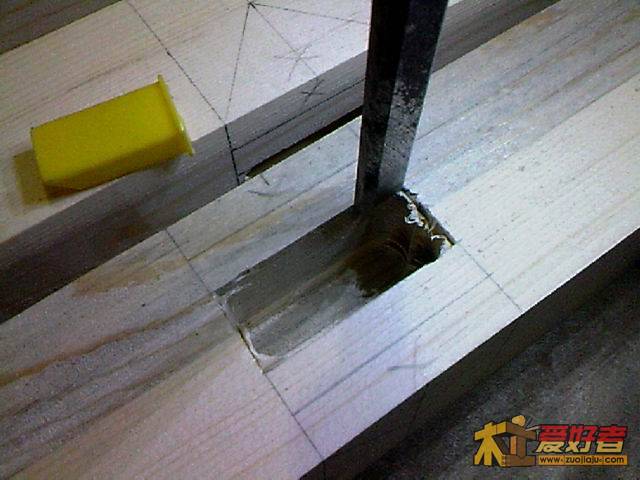

上凿子修边角

修好的榫眼

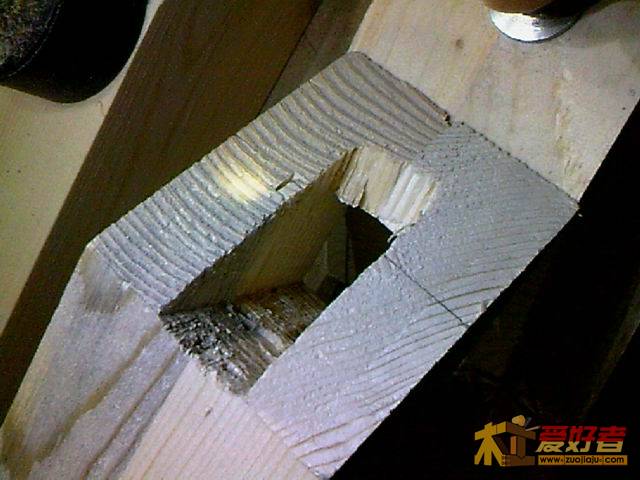

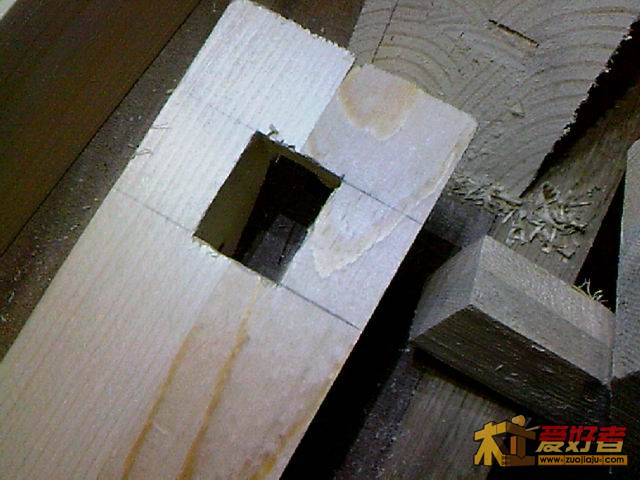

45度角的榫眼总是在里面劈掉

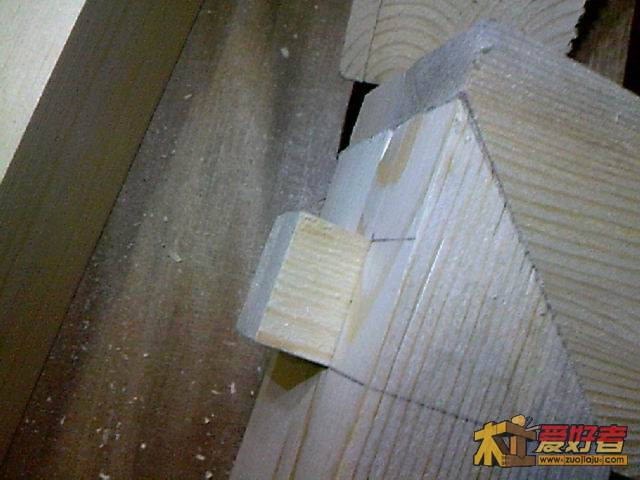

调整大小 111226A009.jpg

组装下看看效果还行

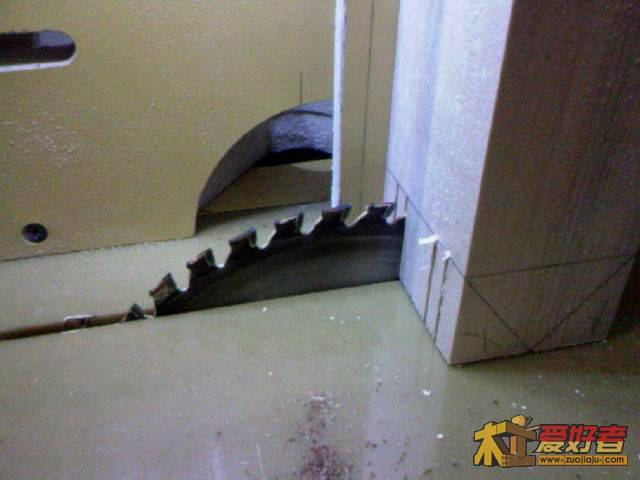

中间的横撑用倒装圆锯这么锯口，之后再用凿子修掉多余部分，两侧的手锯锯掉，这个活要到明天才能干了

swl68 · 发表于 2011-12-23 18:02:14

本帖最后由 swl68 于 2012-3-12 13:15 编辑

过年一直到现在都在忙杂事，断断续续干了一些

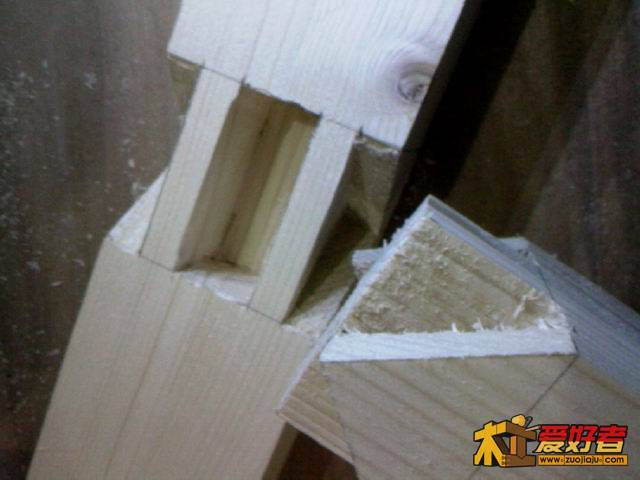

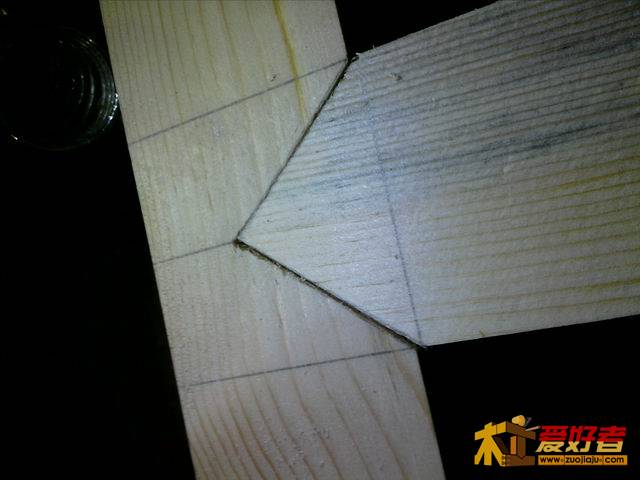

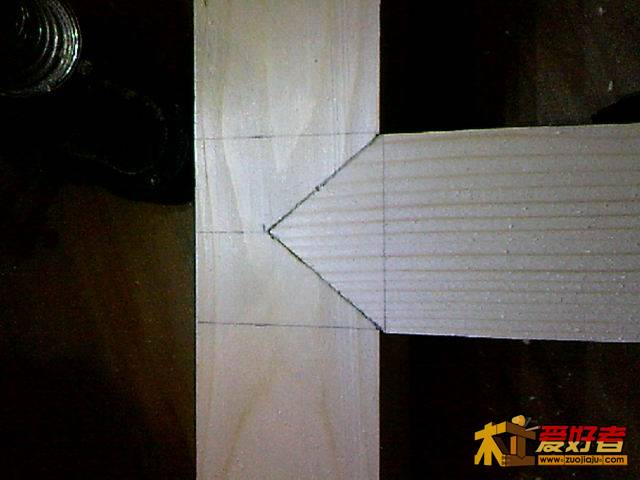

调整大小 111227A000.jpg

swl68 · 发表于 2011-12-23 18:02:22

本帖最后由 swl68 于 2012-3-12 13:21 编辑

年前拖朋友在上海买了名饰漆，结果因为春运反反复复折腾了好久，运费花掉了基本等同油漆的价钱了才运回来，而且有一桶调节剂漏完了，还好大部分都收到了，感谢上海名饰总部的工作人员，最后还是他们帮忙找的快递。。

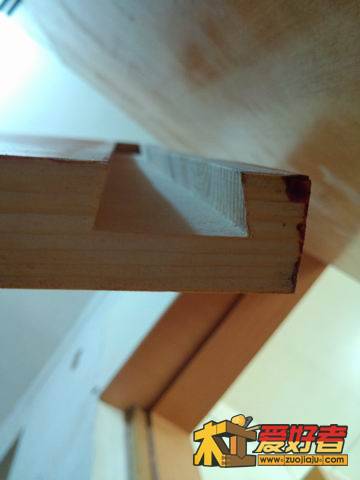

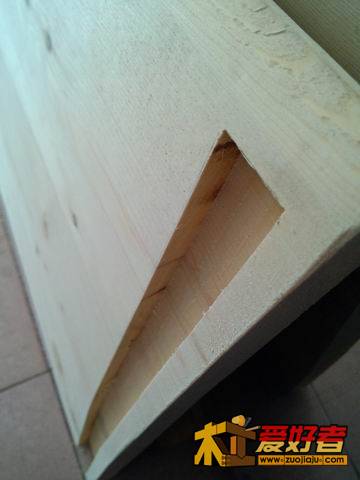

调整大小 IMG_20120307_152514.jpg
