FMT的研究——那个大边不是椭圆

木工初哥 · 发表于 2011-12-23 11:18:26

真的要学，我建议你啊，用纸皮，挖孔弄十遍，保证会了，不会你来找我

supercat · 发表于 2011-12-23 11:23:11

话说，这个太复杂了，量少，还是凿子，量大这个也不够，这个就是美国佬DIY烧的！

好比加速赛车，一定要把喷气式飞机的引擎装在车上！干这个，一定要有体力，吃饱饭，而且要吃饱了撑着才行！

qqman · 发表于 2011-12-23 11:58:34

LZ你想得太多了
首先设定条件，基点不变的情况下中间点和端点是固定的
然后当基点变化的时候，端点随之变化，如果在x轴上做变化（不加入Y轴的情况下）。那么中间点和端点的变化岁基点变化，没有改变

加入Y轴时
当中间点和端点随着基点做X轴运动的时候，中间点同时随着Y轴做运动。那么中间点的Y轴变化距离相当于在x轴上的投影位上时y轴运动长度
这是端点在y轴上的运动长度应该等于中间点在y轴上运动长度的两倍

我大概看了一下，这个FMT的原理大致就是这个意思。基点到中间点的距离应该就是基点到端点的2倍，这样就可以比较精确的得到模板和榫头的宽度问题了
模板在y轴上的长度等于榫头在y轴上长度的2倍

qqman · 发表于 2011-12-23 12:03:07

我觉得，LZ的失误在于基点始终固定
但是实际上基点在x轴上是运动的
而且基点的运动带来了中间点和端点的运动，且中间点和端点在x轴上的运动距离始终等于基点的运动距离

fengyu116 · 发表于 2011-12-23 12:49:45

好东西，感觉原理很复杂，很想仿制一个，很难

alaweilin · 发表于 2011-12-23 12:53:07

这个我也研究了一段时间了，我已经写好了程序，给出榫头的尺寸，就能计算出模板的形状。但是这都只能在电脑上看到形状，目前我正在做把模板形状按照实际尺寸打印出来。这样的话，给出榫头，程序就会自动计算出模板形状，然后打印，到时候只要按照打印出的模板剪下来就好了。还是不多说了，等我做完了再和你探讨。

繁星点点 · 发表于 2011-12-23 13:10:34

左右是否对称，找两个基本点比较一下。但是没画图软件，俺只能打字了。
以小严的图，在圆上任意找一根水平的弦线，左右两个点A和B，在A点时，左侧的对应的模板上的点A1，右侧在槽里的那个滑动销C1，向右平移到B点，此时左侧对应的模板上的点记为B1，右侧的滑动销向右平移同样的距离到C2，那么A1、B1、C1、C2四个点组成的四边形是平行四边形，因为水平方向的两条线段平行且等长。因此我认为A1、B1两个点是对称的。至于是否正确，也是一头雾水，找不出别人说不对称的理由错在哪里。还希望有数学高手找出错误究竟出在哪里

严丝合缝 · 发表于 2011-12-23 13:44:08

最新发现，真的不是对称的。用了一个比较下流的招数，当然老师会说，傻子也能看出来1不等于2，我是让你证明为什么1不等于2，然后。。。我依然迷茫中。。。

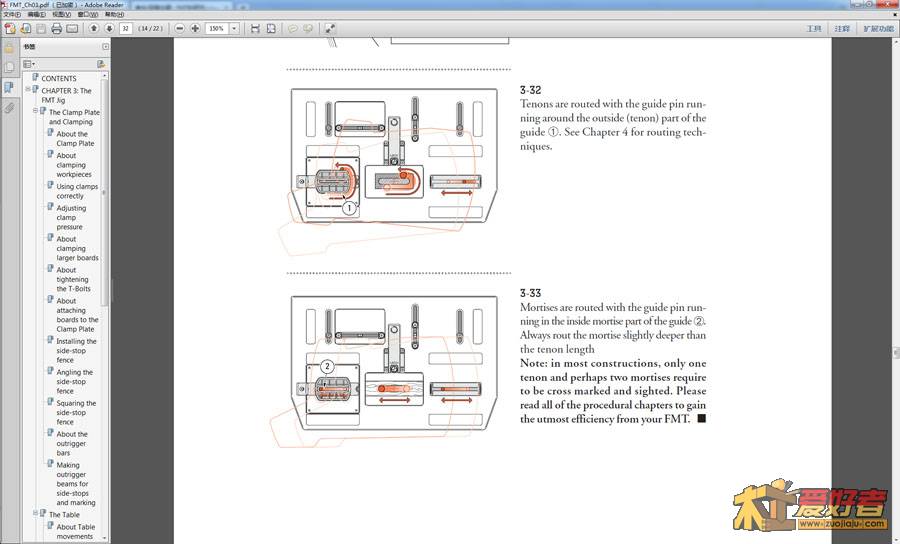

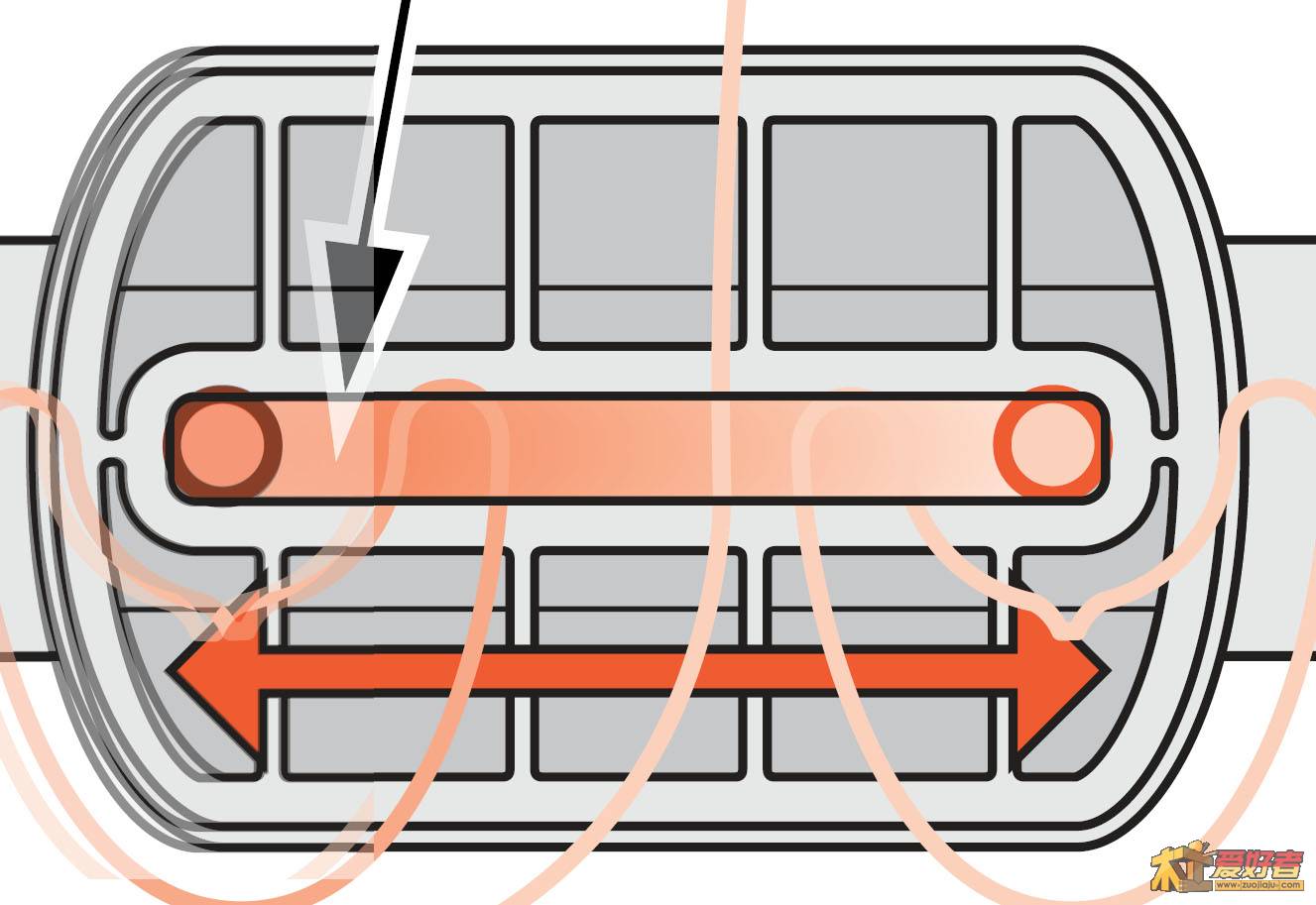

从官网下载了一个他的说明书，把图放大到1600倍，哈哈，截图，然后把左右反转，放在一起比较。这丫还真不是对称的。

anotherlemon · 发表于 2011-12-23 13:45:59

还没开工，小孩刚生出来，过年放假的时候有空再玩了。挺解释的，刚觉比4210那种钢板还要结实，肯定是没问题

anotherlemon · 发表于 2011-12-23 14:14:13

2012还活着，就考虑弄套D4R玩~~~(>_<)~~~

胡海生 · 发表于 2011-12-23 14:20:53

有个简单的办法自制榫头模板，可以找小广告店加工成品的榫头，榫头的弯角处可以暂且定为R=8mm（榫头的宽度对应为16mm），榫头的长度可以暂且定为20mm，然后以此榫头模型作为模板，夹持在楼主示意图的中间位置（FMT机器的中间窗口处），雕刻机装与左侧位置（FMT机器安装模板处），配一个锥度铣刀（3度货4度即可），由榫头模具倒推加工。

严丝合缝 · 发表于 2011-12-23 15:40:45

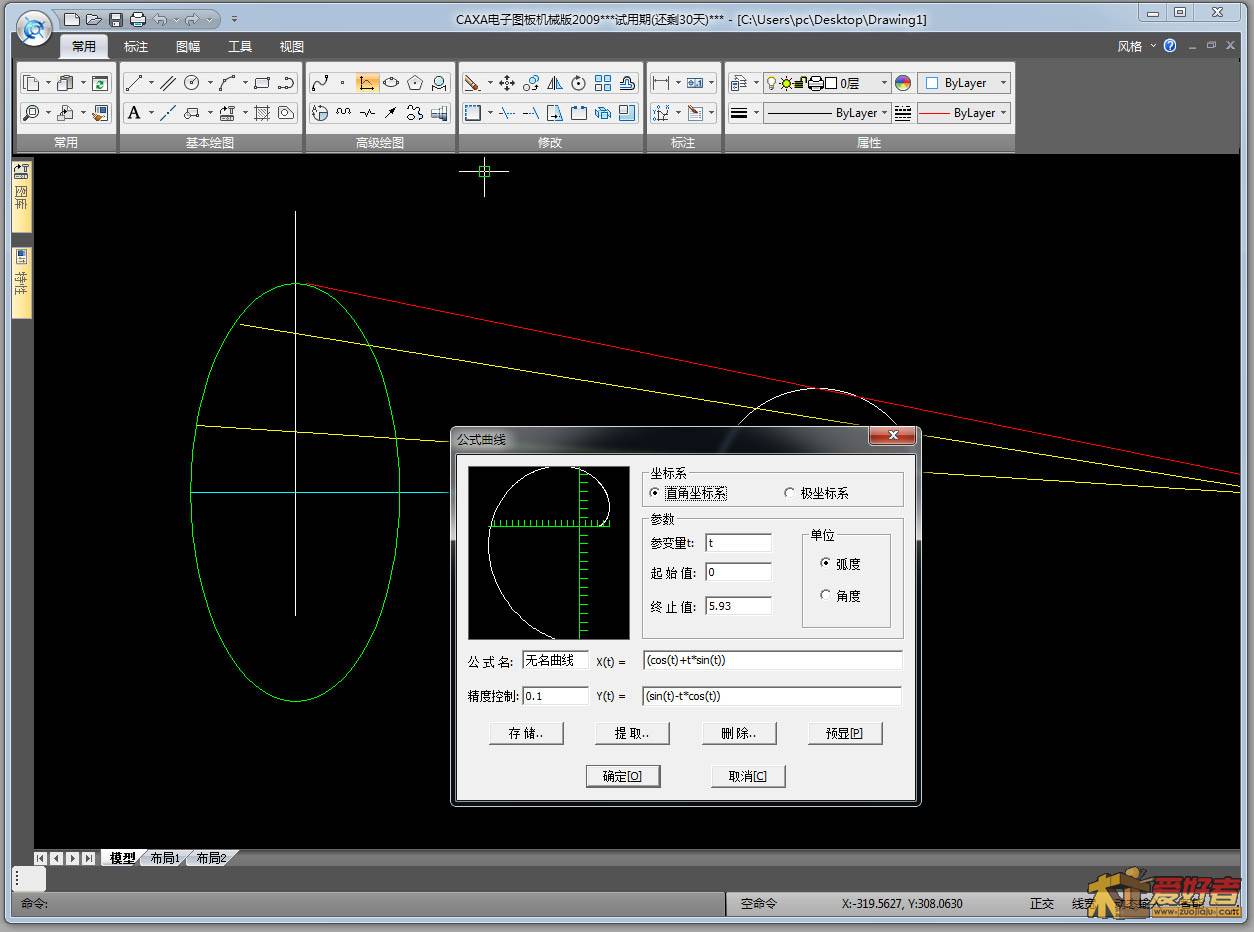

搞到一个很方便的软件。目前修炼中。。。。

CAXA电子图板是一款优秀的国产CAD软件，目前已经在制造行业的机械设计中得到广泛应用，成了设计工程师的一件得心应手的绘图工具。
http://www.duote.com/soft/10542.html#dowload

就是不太明白那个曲线应该怎么算

严丝合缝 · 发表于 2011-12-23 17:39:18

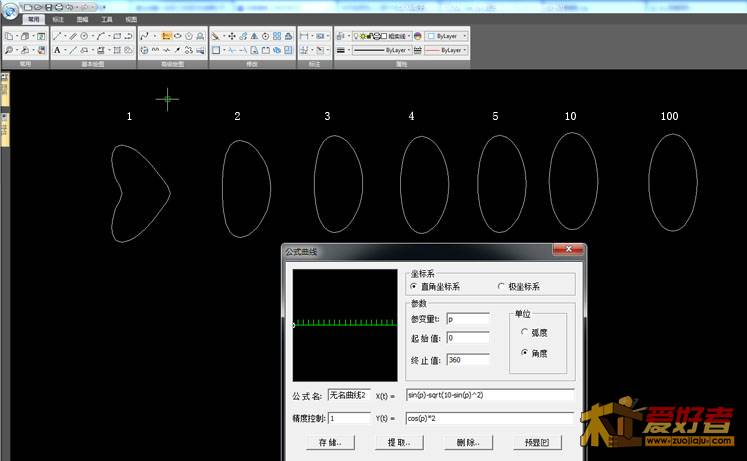

搞定了啊～哈哈。算出来了

x=sin(p)-sqrt(A^2-sin(p)^2)
y=cos(p)*2

就是这么一个轨迹。

讲解一下 p是角度 0～360， A 是杠杆的长度和小圆的比例，图上可以看出，杠杆和小圆1：1的时候是个桃心。当比例增加后这个东西越来越接近椭圆，如果增加到1000：1几乎就是椭圆了。

ywc5525417 · 发表于 2011-12-23 20:15:29

到此一游

横州仔 · 发表于 2011-12-23 20:18:26

alaweilin 发表于 2011-12-23 12:53 2 G) i% J" ^; B5 v0 E
这个我也研究了一段时间了，我已经写好了程序，给出榫头的尺寸，就能计算出模板的形状。但是这都只能在电脑 ...

大大，VB也可以画吧。
呵呵，现在还会用DOS里的basic的人已经少咯。
不过我现在也很少用basic咯，改用pascal了，毕竟现在学生要参加竞赛都是用pascal语言来。
