山寨那个什么--就叫螺旋铣床吧

 火... [复制链接]
atobtoc
 楼主| 发表于 2011-12-15 22:43:42 | 显示全部楼层

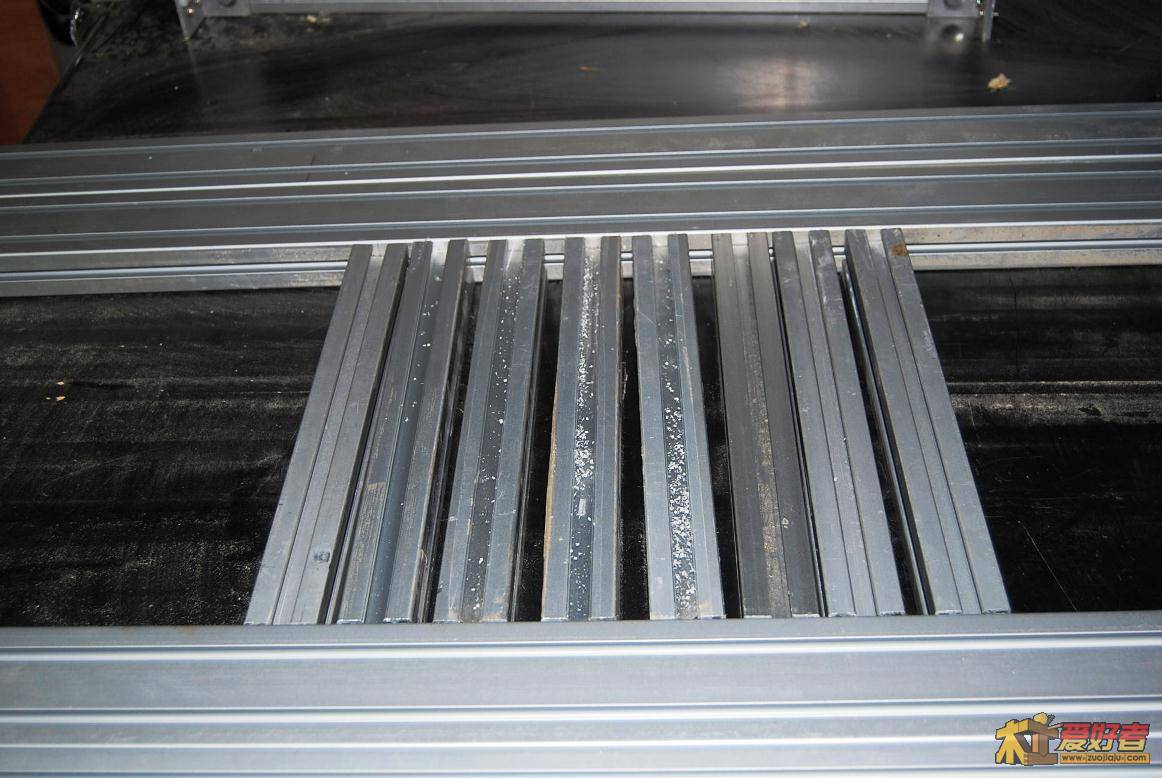

台锯精度还行 cs02.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-15 22:55:11 | 显示全部楼层

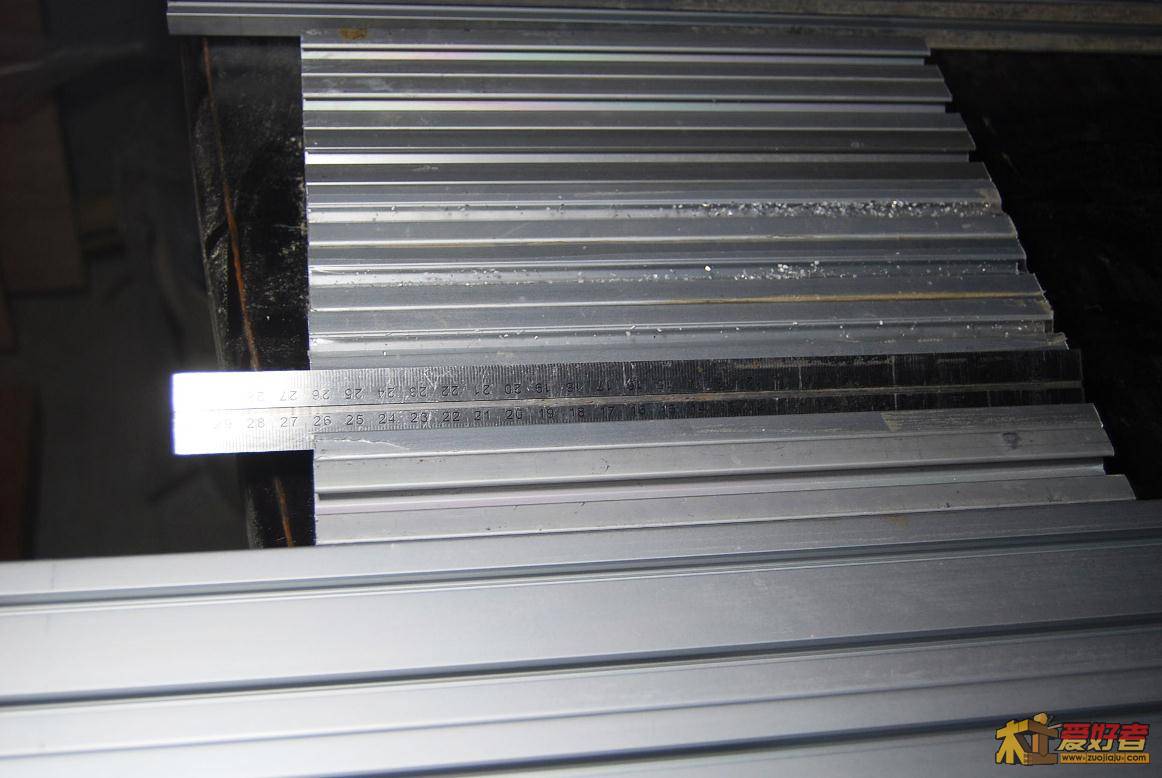

此部件长度尺寸没有刻意计算，稍微随便在台锯上定的长度。
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-15 23:03:38 | 显示全部楼层

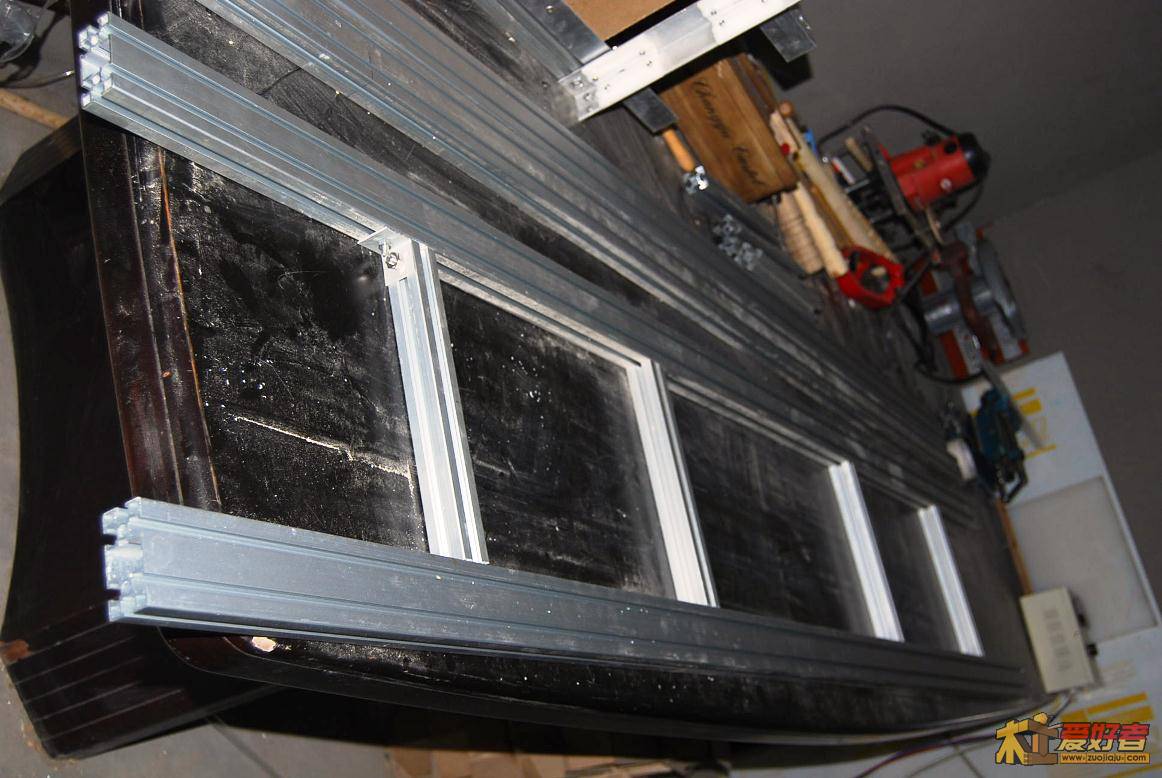

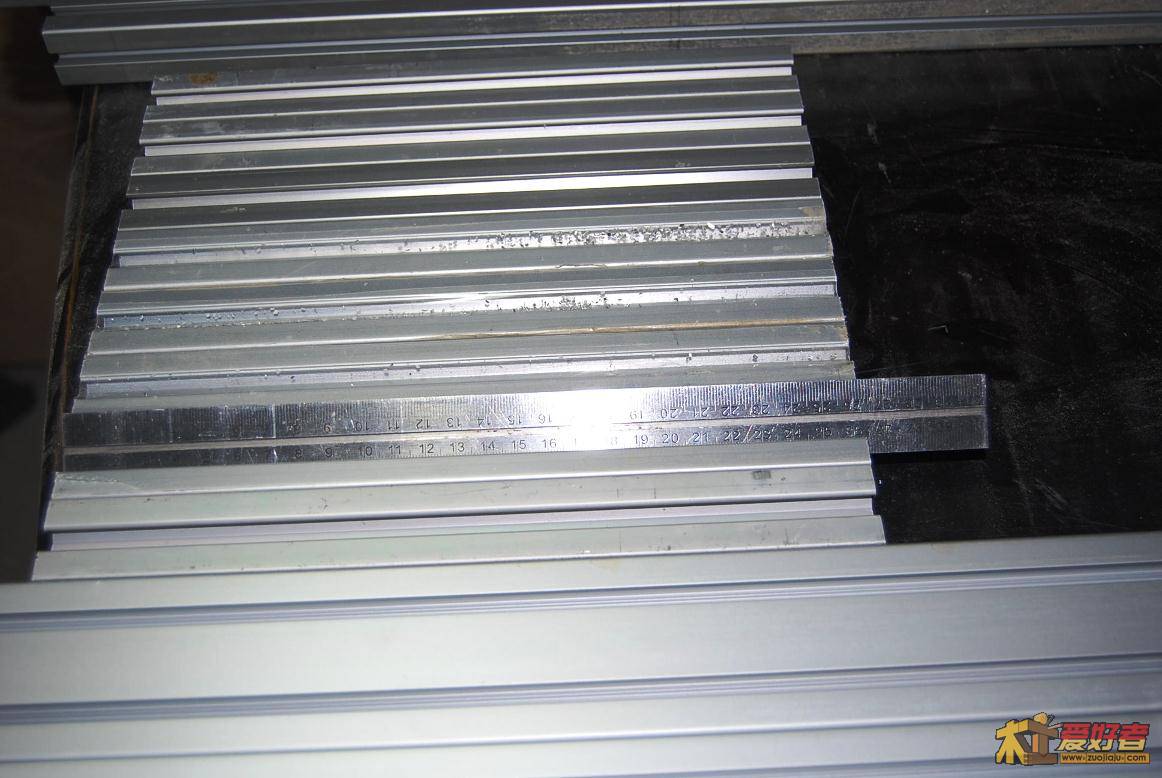

单侧床身示意，3030铝型材立柱起到加强床身刚度的作用。床身两头不加立柱，留作加装其他部件。 cs04.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-15 23:13:26 | 显示全部楼层

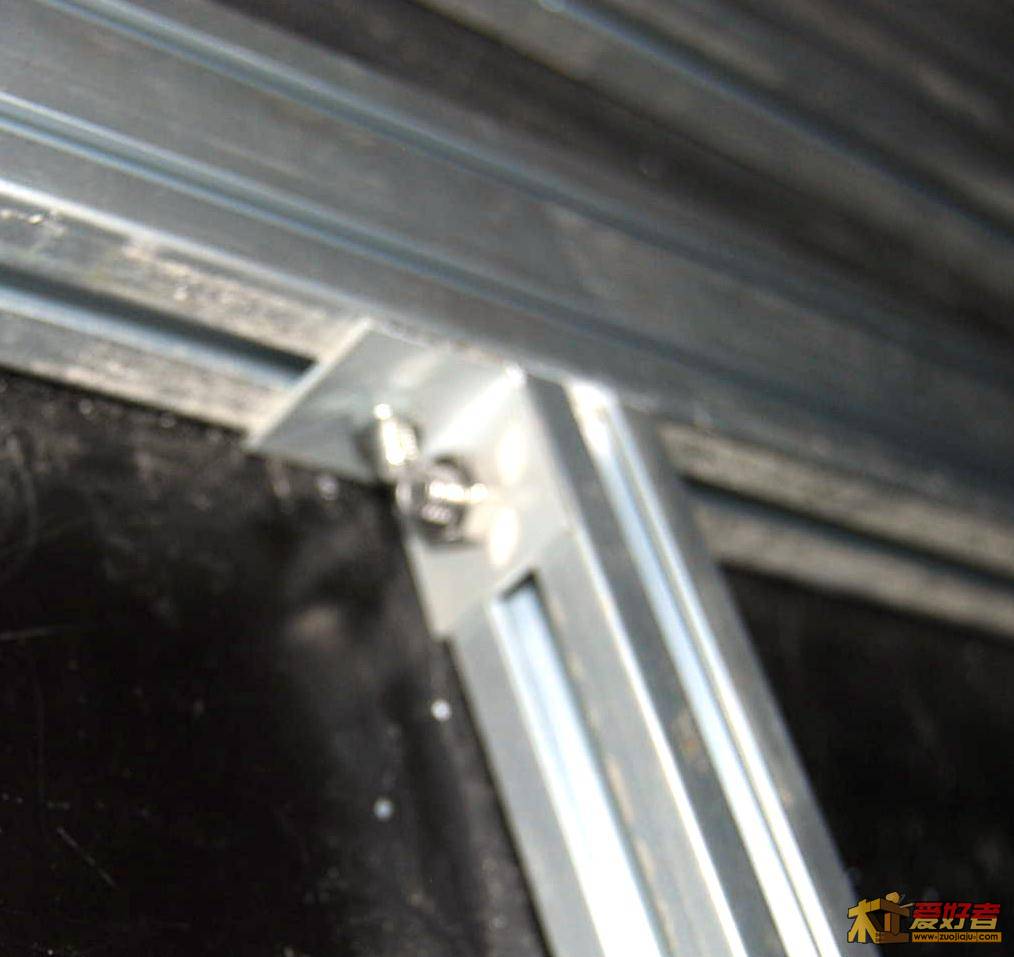

床身连接件用30*30角铝切成30长，并在两面各钻一孔，用螺栓紧固。家里的螺丝有点长，明天购买M8*10、M6*10六角头螺栓。 cs05.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-15 23:20:32 | 显示全部楼层

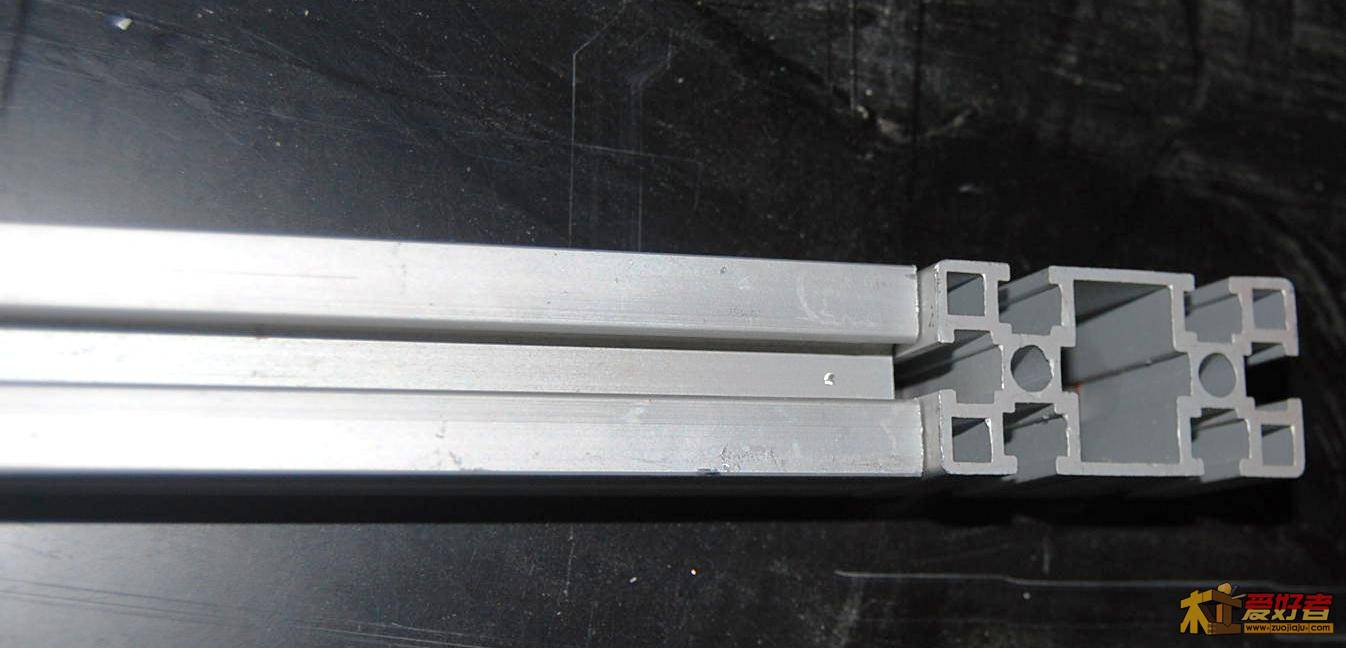

3030铝型材与3060铝型材组合，注意滑槽宽度。 cs06.JPG
回复 支持 反对

举报

木车司机
发表于 2011-12-16 21:39:20 | 显示全部楼层
持之以恒
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 22:46:28 | 显示全部楼层

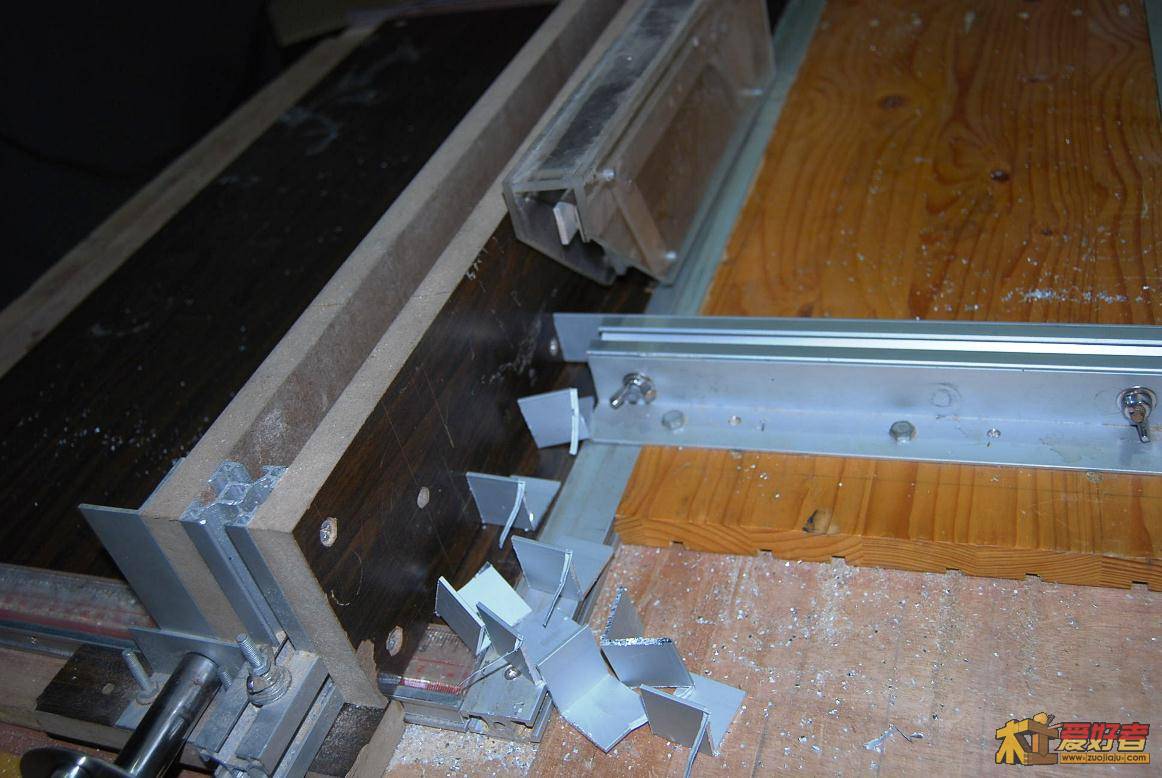

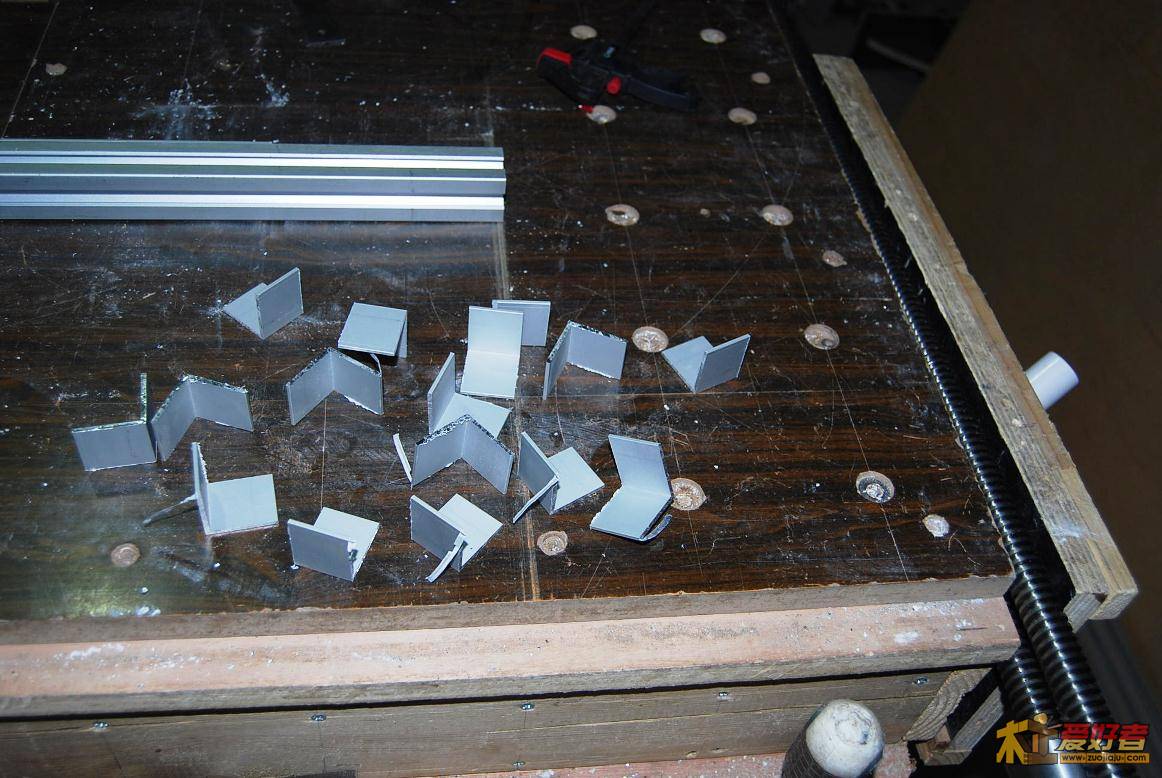

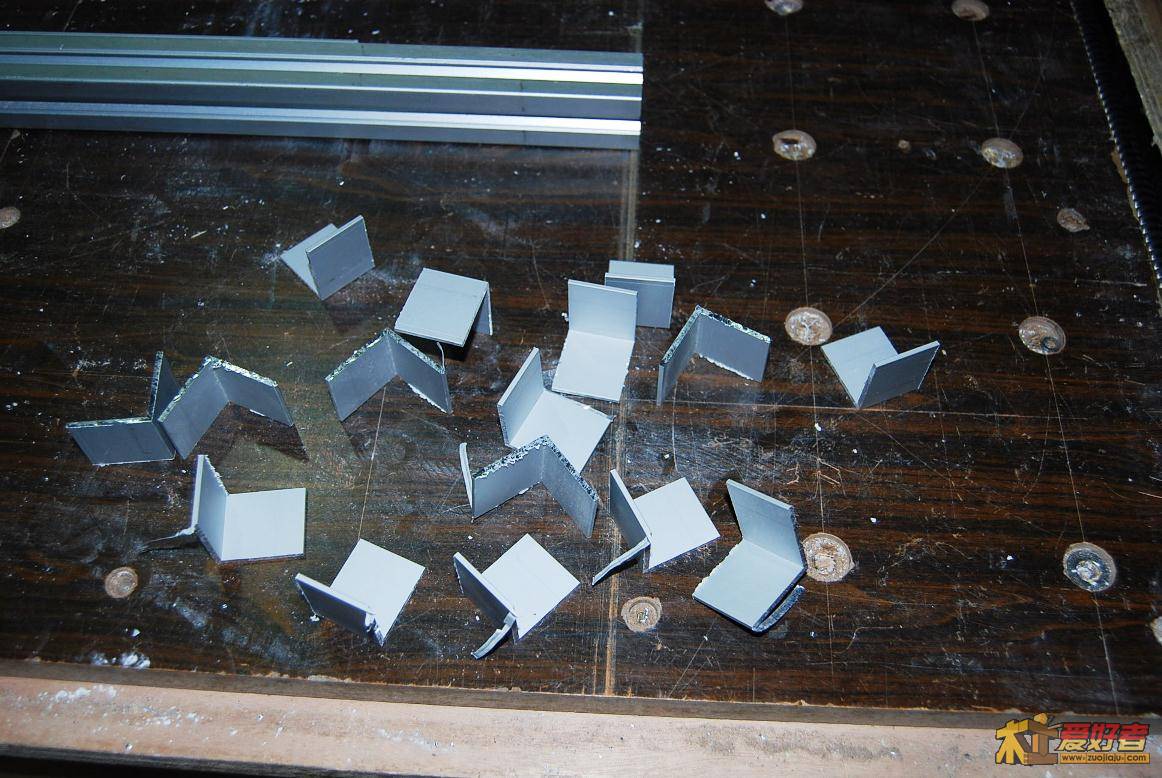

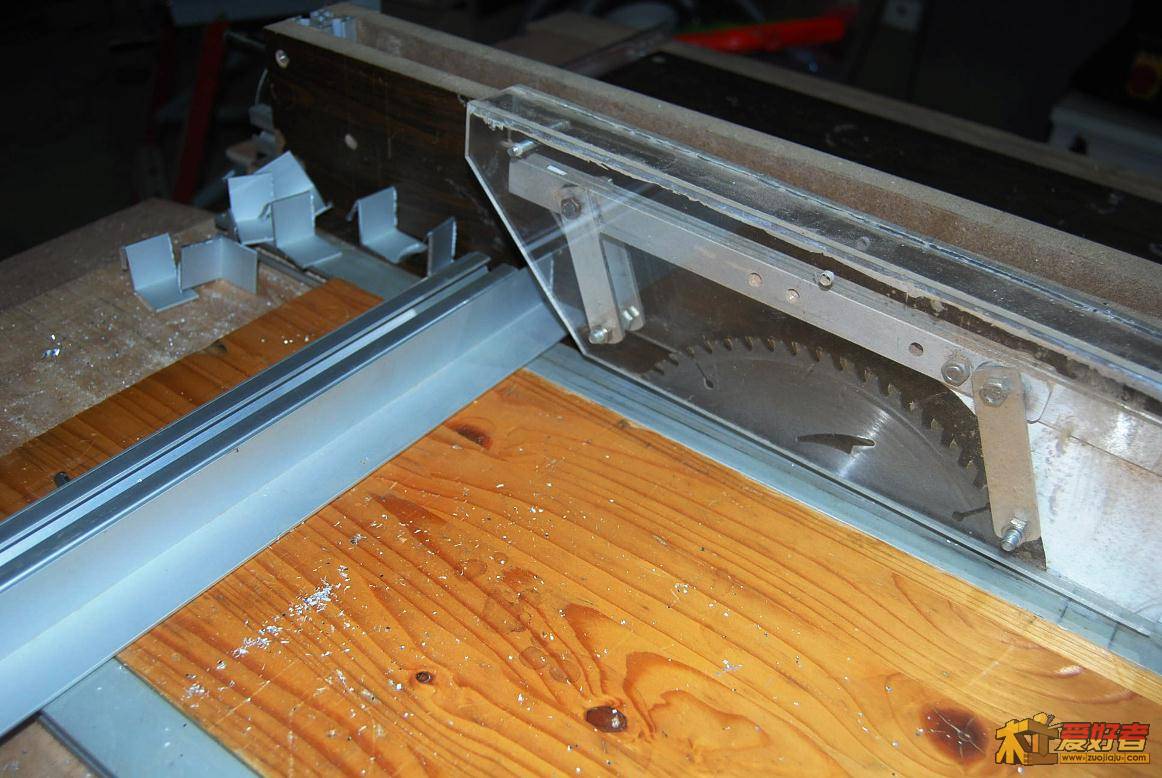

裁剪角铝 cs007.JPG cs008.JPG 定长约26㎜
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 22:49:36 | 显示全部楼层

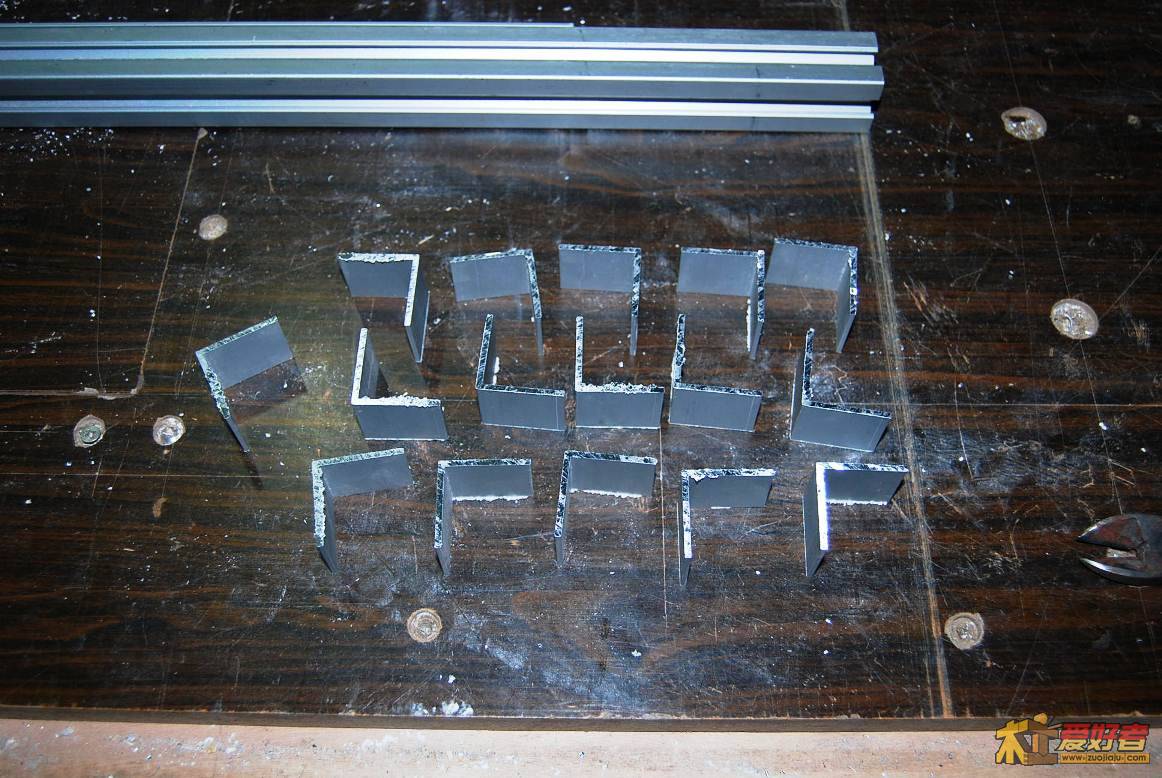

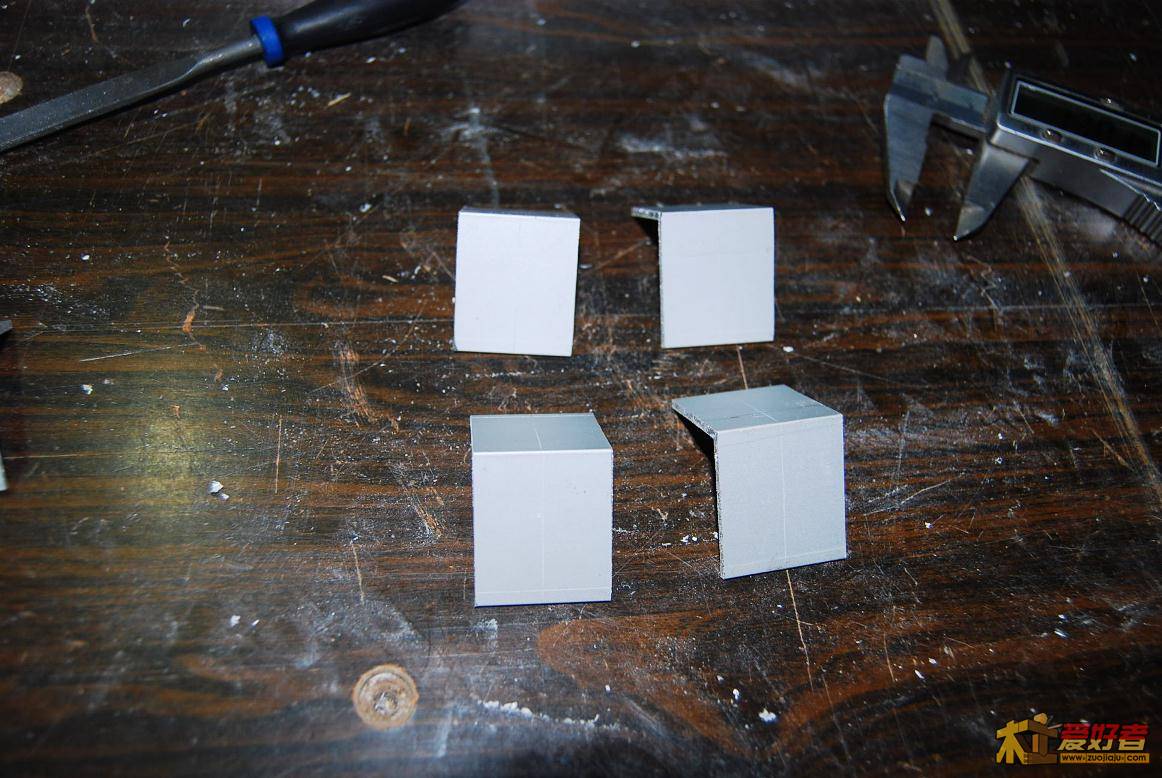

2*4*2=16个 cs010.JPG cs009.JPG 两侧床身各四个立柱每个立柱2个角铝
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 22:51:18 | 显示全部楼层

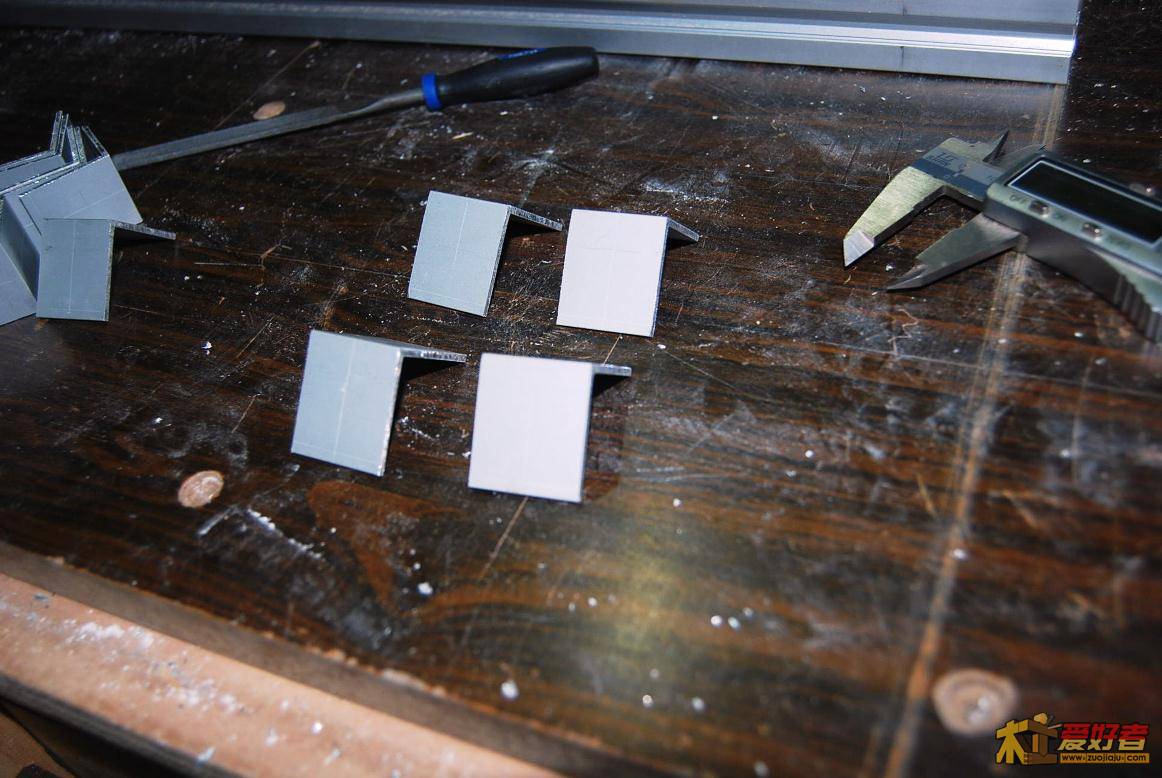

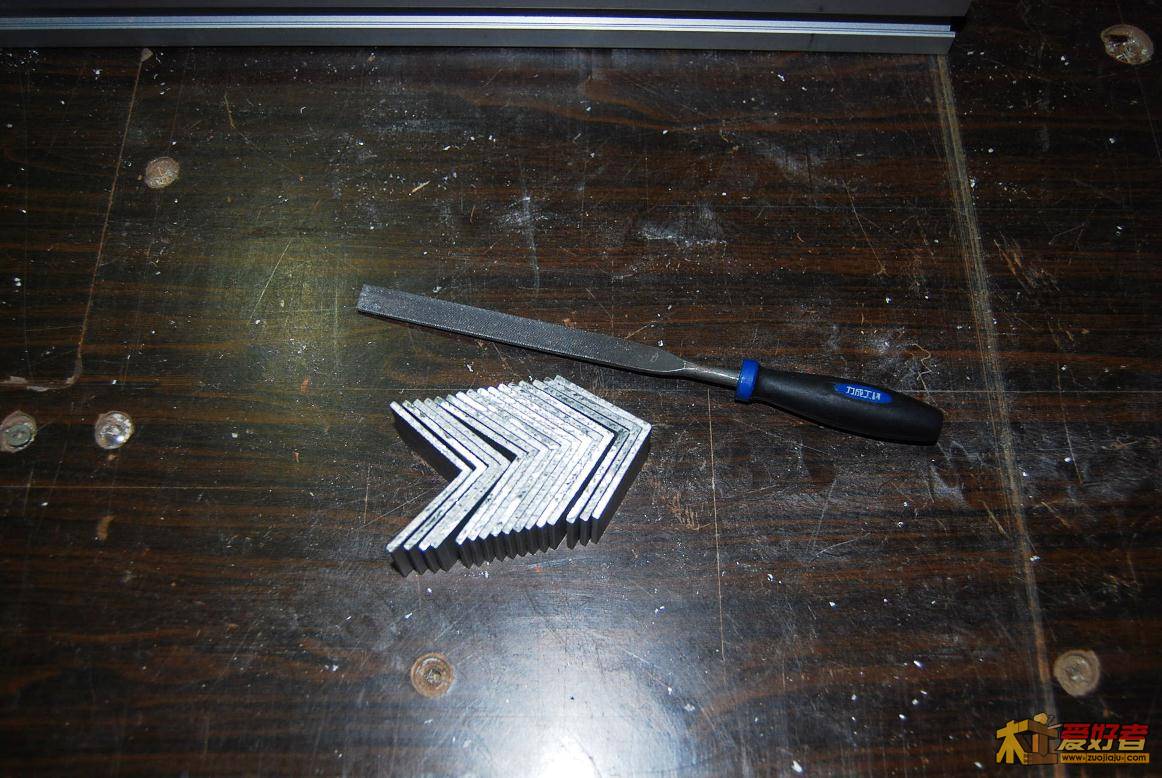

期初毛刺前后 cs011.JPG cs012.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 22:54:36 | 显示全部楼层

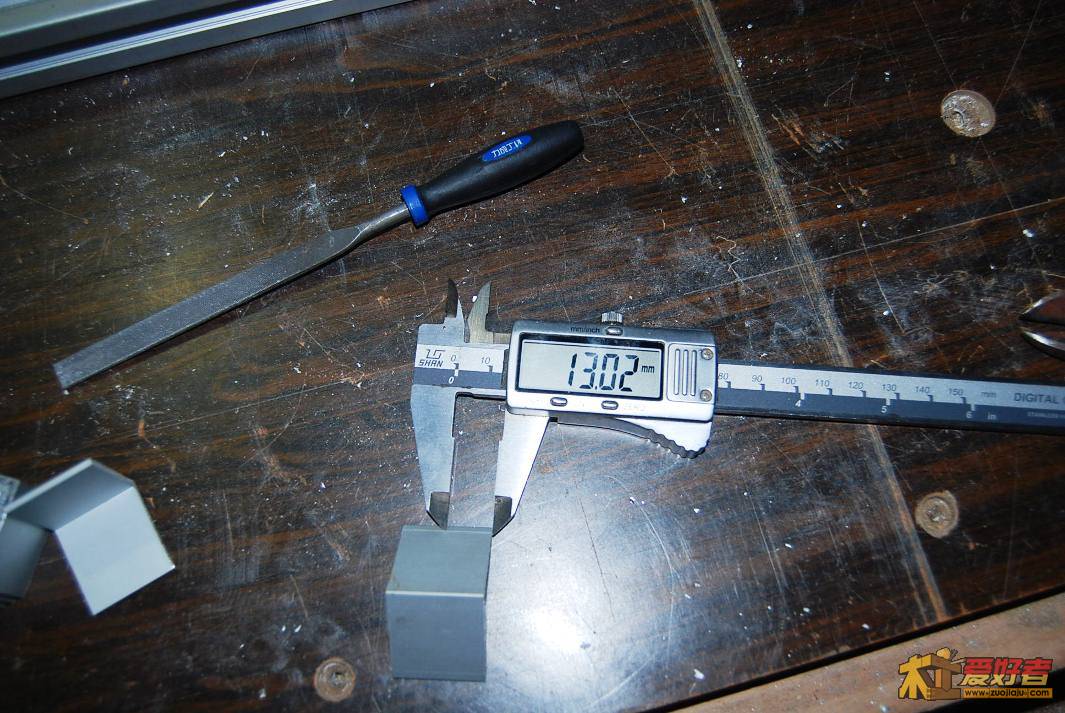

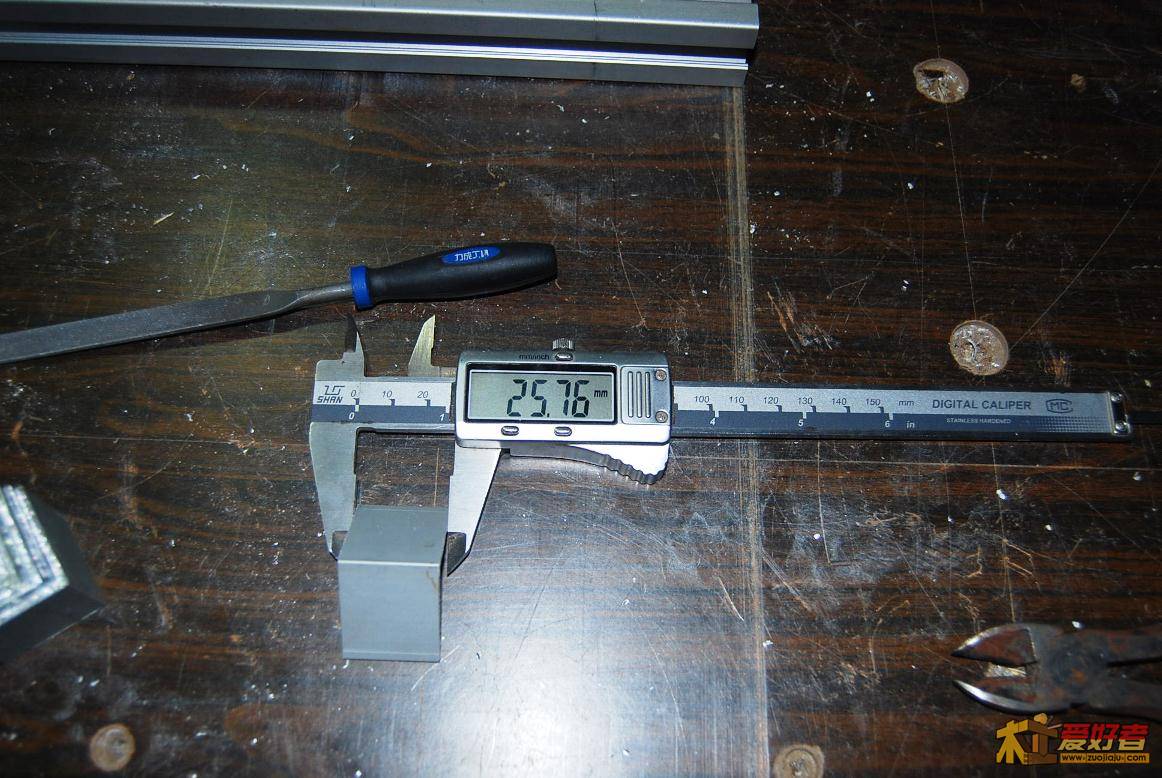

清除毛刺后宽度 cs013.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 22:56:23 | 显示全部楼层

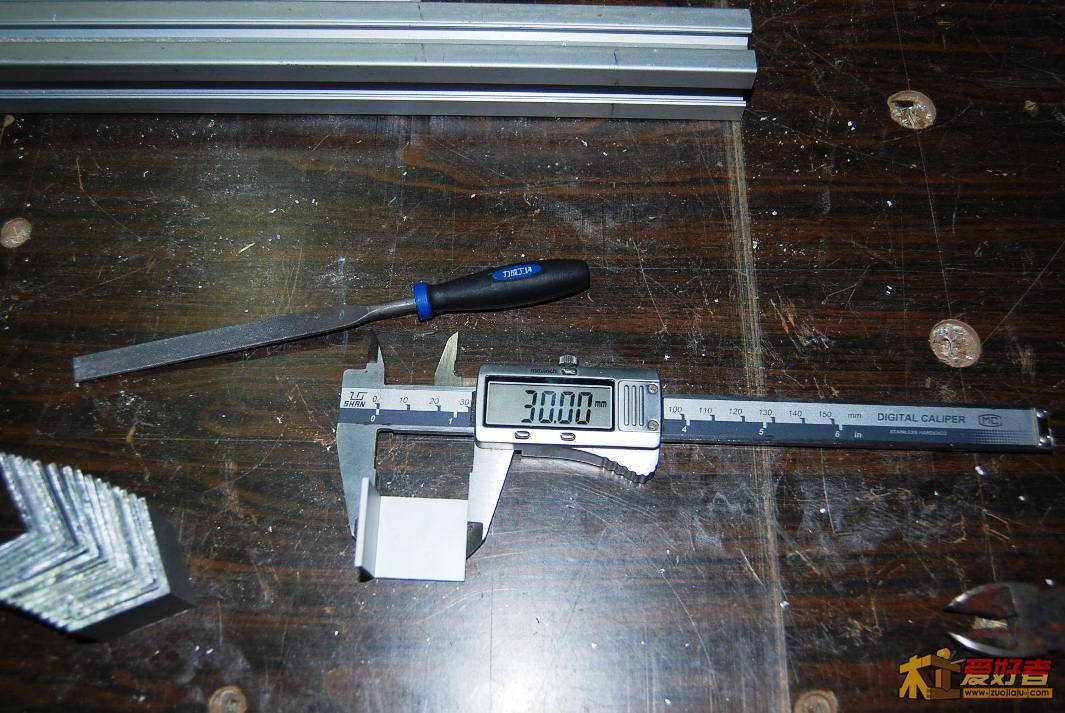

铝型材宽度 cs014.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 22:57:39 | 显示全部楼层

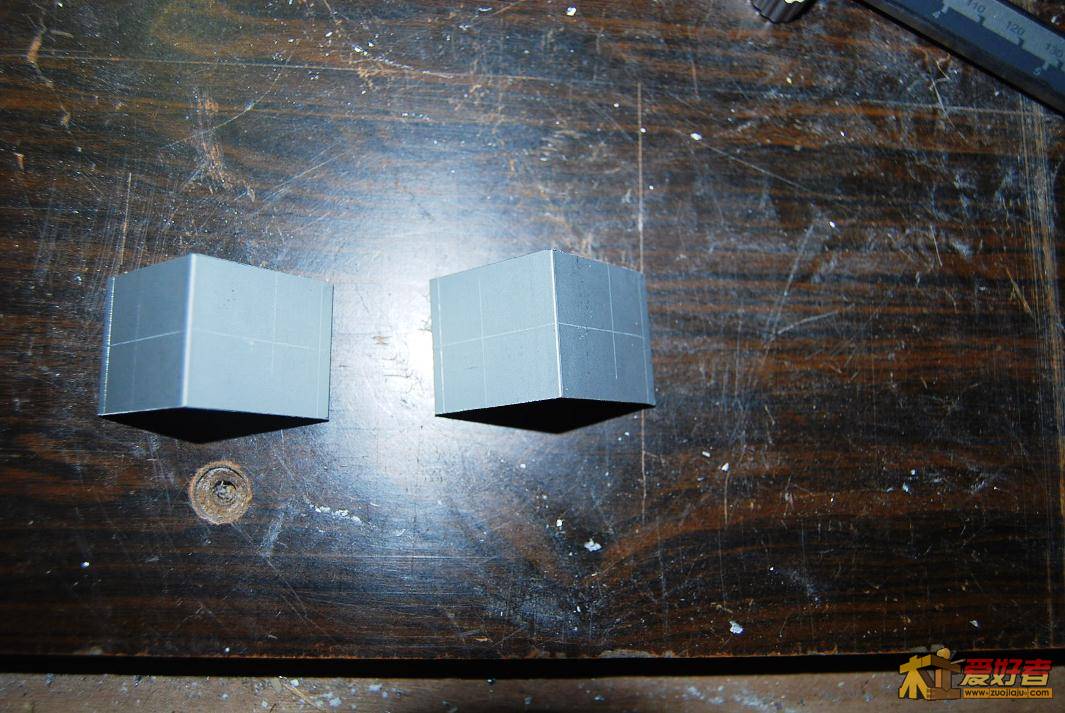

取二分之一划线 cs015.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 23:05:53 | 显示全部楼层
这张画的不清楚 cs016.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 23:07:29 | 显示全部楼层
这张画的不清楚too。 cs017.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-16 23:08:52 | 显示全部楼层
这张画的清楚了 cs018.JPG
回复 支持 反对

举报
