D个Mach3扩展卡搞CNC雕刻机好东西！准备D大机，筹备中(持续更新)

z5377 · 发表于 2012-1-6 11:38:41

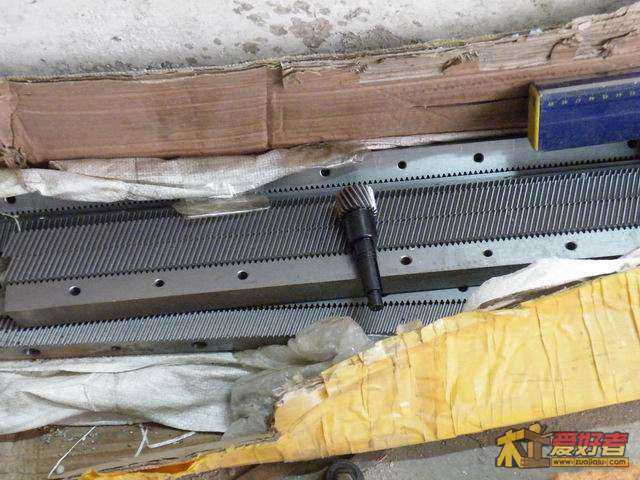

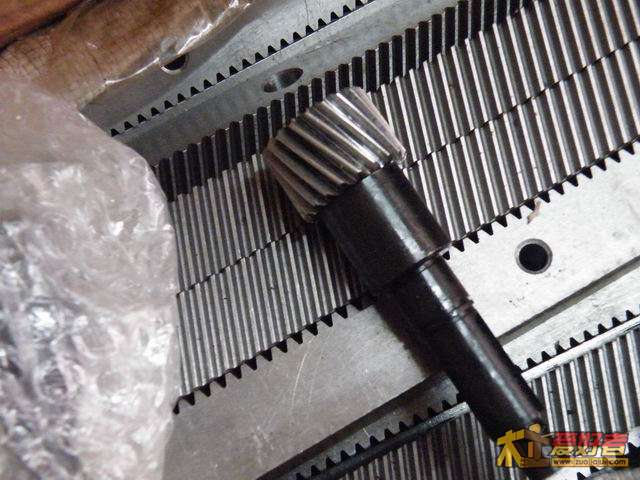

3轴都是齿条

jmsht123 · 发表于 2012-1-8 12:45:38

本帖最后由 jmsht123 于 2012-1-8 12:46 编辑

楼主这个扩展板和图片中的机器、作品没有1毛钱的关系，请不要误导木友！

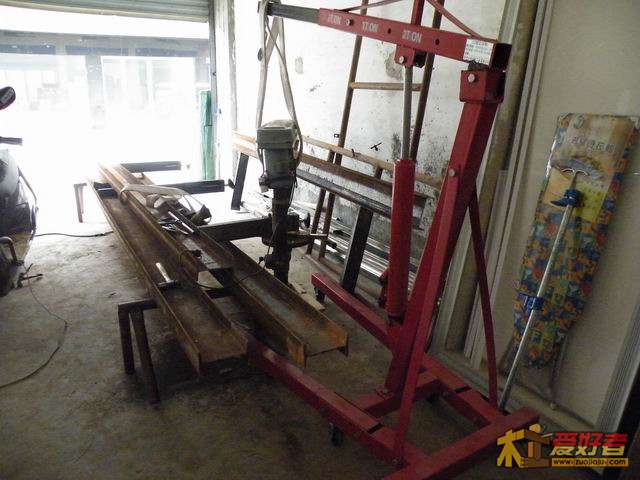

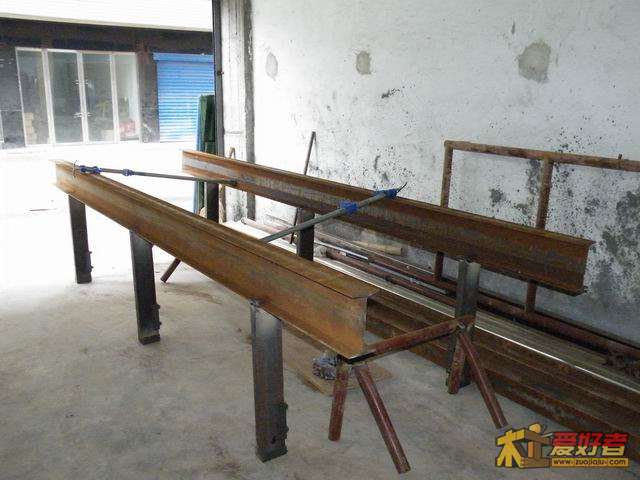

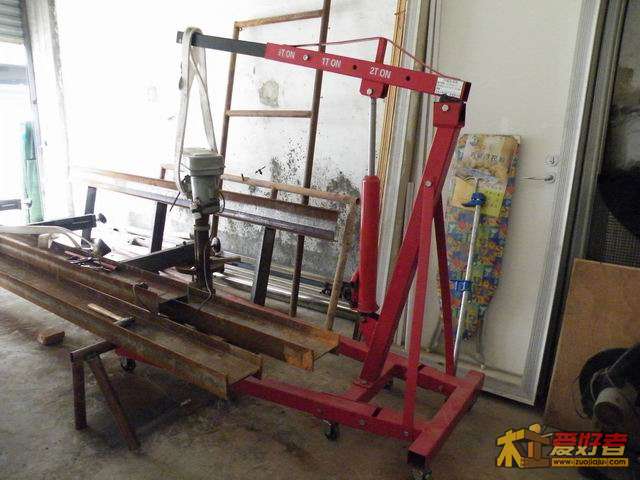

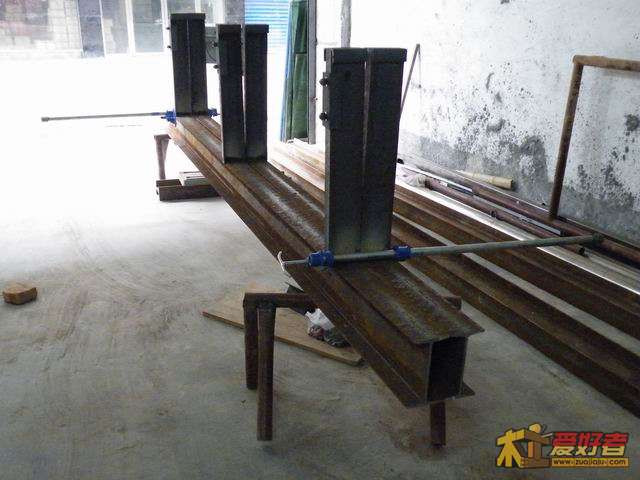

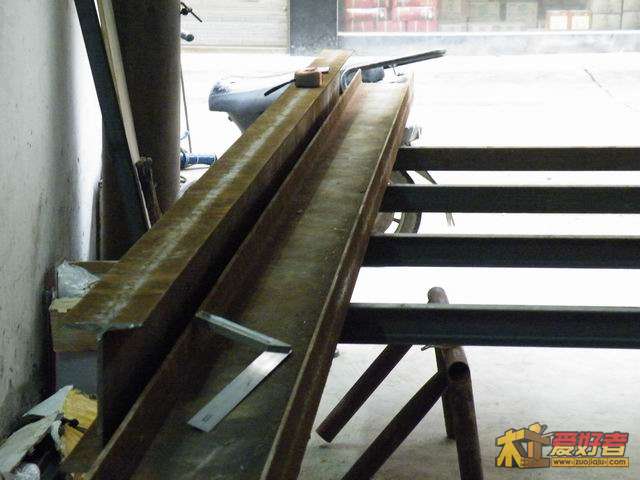

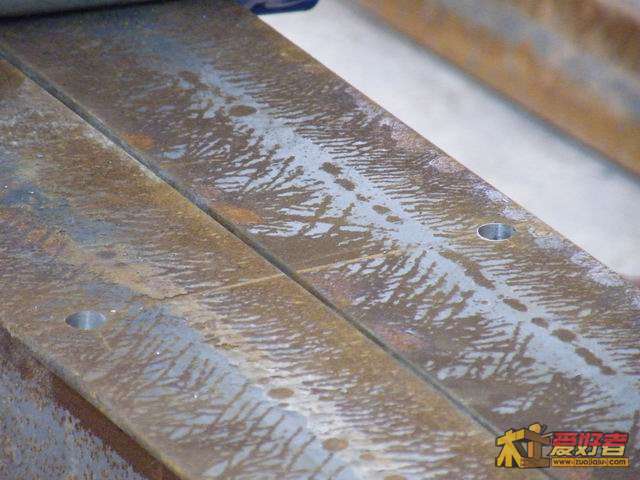

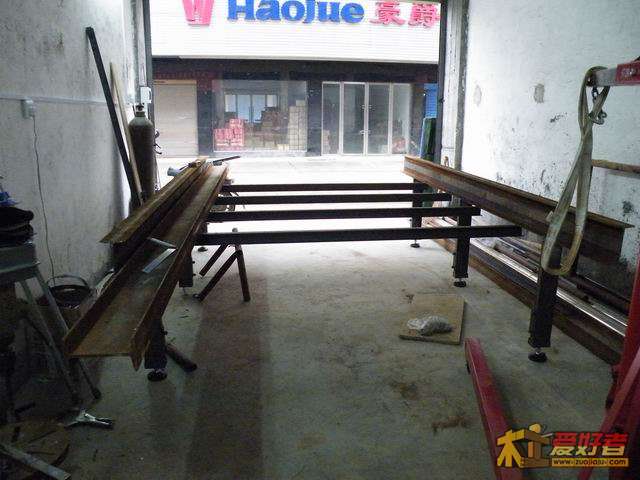

楼主cnc及作品的图片应该来源于mechmate，是国外DIYCNC的一个著名的开源项目，集中了全球的CNC爱好者。并免费提供制作设计图纸及使用方法、经验。网址是http://www.mechmate.com。在这里可以看到，与这个板子没有任何关系。
楼主这个扩展板，只是为扩展MACH I/O接口使用，既非必需，一般也无必要，对于一般CNC应用，普通电脑一个并口完全够用而且好用。
其实这个接口板也是国外一个DIY的小开源项目（http://martzis.wippiesblog.com/martzis-usb-hid-interface-card-for-emc-and-mach/），是基于windows对usb游戏杆的功能支持开发的（USB-HID）,和大家常用的游戏杆是一个原理。如果真需要的话，30块买个游戏杆吧，mach会支持的更好一些。

如果真的需要扩展mach的I/O，官方推荐的只有2种方案：1、增加LPT端口；2、使用MODBUS总线。原因只有一个，USB的扩展模式不适合用在实时性与可靠性要求高的场合。
