板材上打垂直的孔工具设想

木工老万

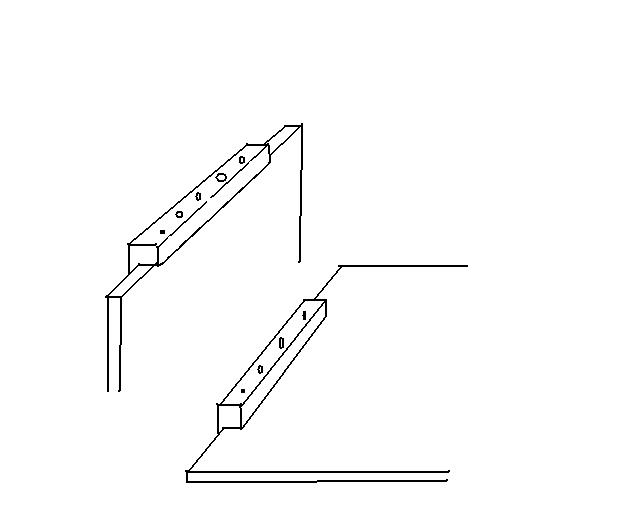

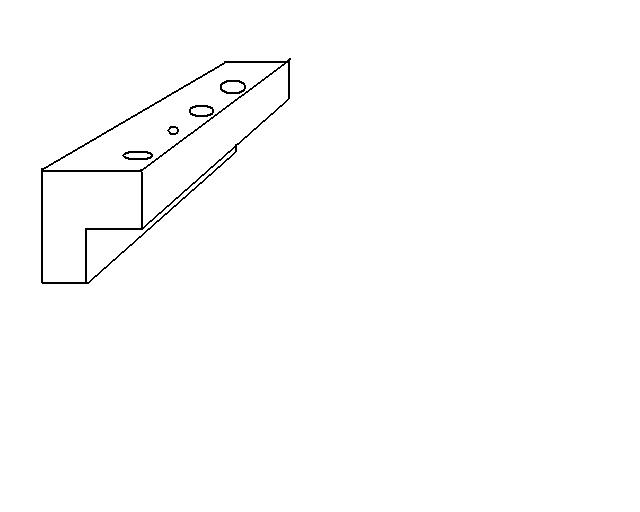

找一块方形铝材截面最好3*4CM以上，找人想办法在铣床上洗城L型，如图1    在钻床上打上若干大小孔。在板材上打垂直孔如图2。如控制不住可用螺丝先固定在板材上，后用手钻打孔。图3定位。
" ]/ n- b7 p4 i7 d% _  T
[ 本帖最后由 chzhtong 于 2006-8-11 14:57 编辑 ]

ysha

想知道论坛里面大家是怎么弄的......

老李

我就用手钻弄的

木工老万

原帖由 老李 于 2006-8-11 14:00 发表
我就用手钻弄的

# w' C$ ]9 p/ V  p4 }6 c# o' C5 S是，但 铁的或钢的加工精度，不好保证。家具做完了这工具也差不多了，也可加金属套管加以保护。如果针对板式家具常用尺寸60、80、40、30或120 有厂家作这模具就好了。所有定位孔都打上，到时候连划线都不用了。直接用相应的模具在板子上用手钻打孔就行了。

sunscape

原帖由 chzhtong 于 2006-8-11 14:52 发表

是，但 铁的或钢的加工精度，不好保证。家具做完了这工具也差不多了，也可加金属套管加以保护。如果针对板式家具常用尺寸60、80、40、30或120 有厂家作这模具就好了。所有定位孔都打上，到时候连划线都不用了。 ...

粗略的想法：如果用手钻夹细钻头，万一拿偏了容易驳断钻头吧？

传奇

基本可行，其实如果是为了偏心件的竖孔，用木头做夹板就可以。关键是板子要厚，这样才不容易跑。如果手枪钻能够调速，先用g字夹或F字夹夹牢，慢慢的钻，不会过热的。

sunscape

原帖由 传奇 于 2006-8-15 00:47 发表
0 F# x* H: ~9 U: v; x. j基本可行，其实如果是为了偏心件的竖孔，用木头做夹板就可以。关键是板子要厚，这样才不容易跑。如果手枪钻能够调速，先用g字夹或F字夹夹牢，慢慢的钻，不会过热的。

1 C) Y3 Z* i5 [! P4 O' J( r
; E/ M. q: K& W" ~2 S用厚的木头做夹板应该可行

renxq001

德国工具中有这类专门工具，不但可在板子的两边或截面打孔，还可固定在板子中间打孔

wang9774

能不能发个图呀？

renxq001

昨天找了一下午，实在找不到图片了，是我偶然在一个装修网站上看到一个高手发的图片。只好简述如下：
1、整个形状是一个较长的直尺。
2、可以通过F夹固定在木板两端。（固定方式很灵活）
3、尺的中间是打孔的模子，可以调整间距。
1 _& g- r; V( P; c+ i4、打孔的空度有配套的小件套在钻头上控制。

& A* c6 H6 _) G/ A不知道这样说清不清楚

renxq001

sorry，是深度。
- j0 h% E( }% f$ f2 c据说打的孔又直又准确

zhuangkeke

原帖由 chzhtong 于 2006-8-11 11:42 发表
找一块方形铝材截面最好3*4CM以上，找人想办法在铣床上洗城L型，如图1    在钻床上打上若干大小孔。在板材上打垂直孔如图2。如控制不住可用螺丝先固定在板材上，后用手钻打孔。图3定位。

哈哈    我已经做好一套      参造LUX的钻模
) u5 \# @$ g2 ]2 @# j* f更加方便/实用/结实
用飞机航空铝材    两面打14MM 圆眼挑细扣  间距32MM        眼中拧入钻模分别为5/6/8/10MM        水平和垂直同时打眼
过两天发个图片

太阳鱼

期待Pp

zhuangkeke

先发张LUX的钻模照片

自己的拿回工厂改一下还没拿回来

xmm

最简单的办法 用40的pvc管一节，放在打孔处正上方，将电转调到低速
