初做雕刻机仿形机（开榫机）

ljjxllyj · 发表于 2011-11-25 00:03:14

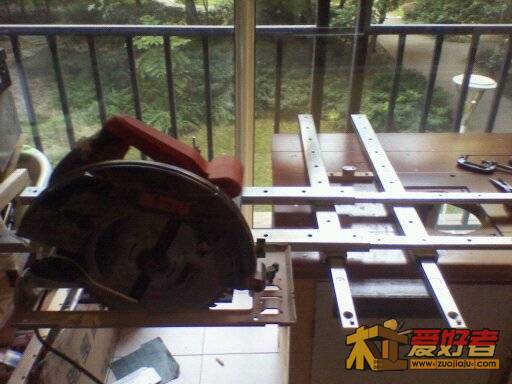

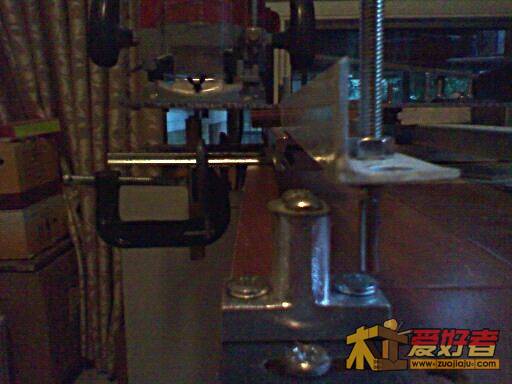

8寸电圆锯上好后完全悬空状态，木料夹好后可以加工基础边。

ljjxllyj · 发表于 2011-11-25 00:04:23

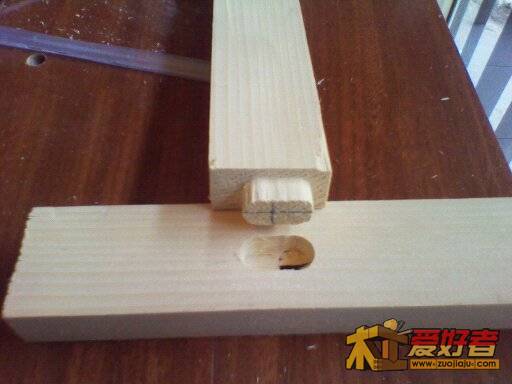

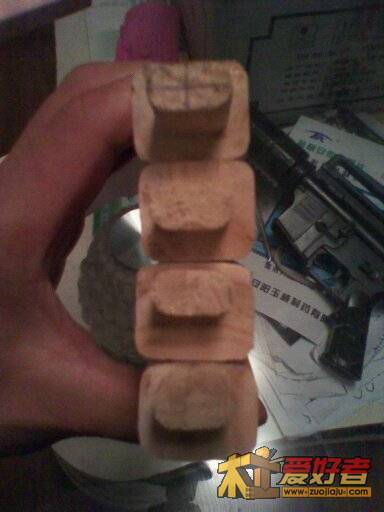

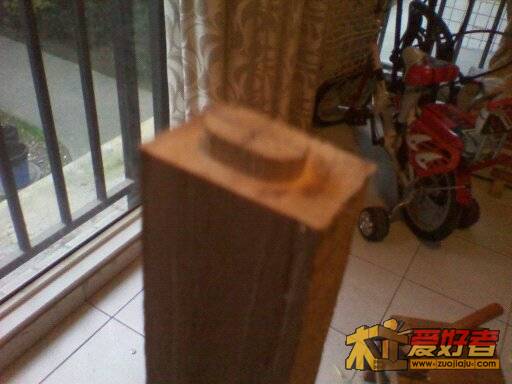

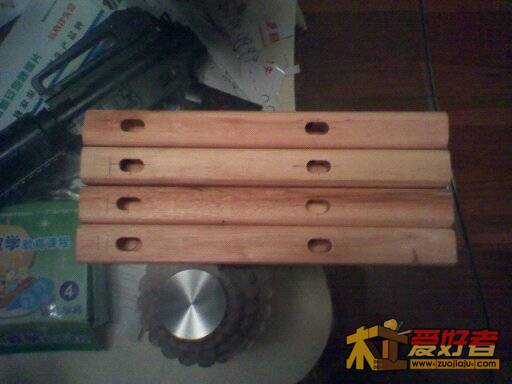

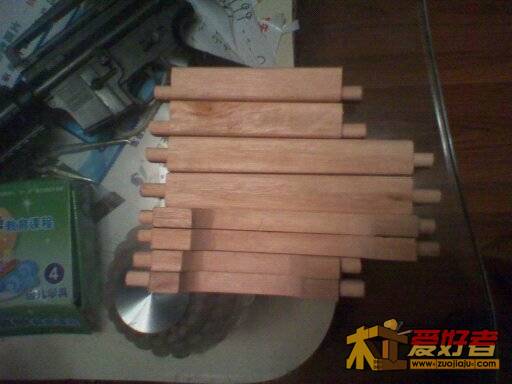

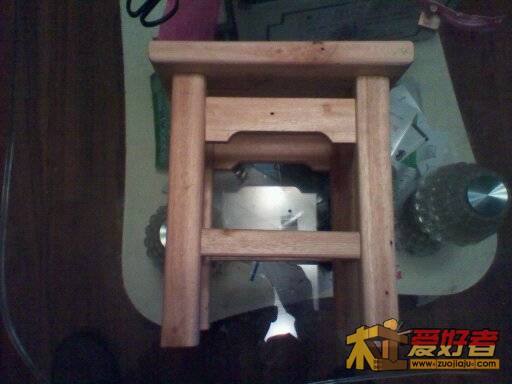

试加工的榫头榫孔

ljjxllyj · 发表于 2011-11-25 00:10:17

没有地方，在阳台上玩木工。明天出差了，暂时发不了图片了。

ljjxllyj · 发表于 2011-11-25 10:47:15

家里地方小，不用的时候拧几颗螺丝，很方便就下开，放在一边不占地方。新的同样的导轨，一件要2736元。

ljjxllyj · 发表于 2011-11-25 10:47:58

电圆锯是9寸的。

hlgrjcl · 发表于 2011-11-30 15:48:39

多发些图片

打字慢 · 发表于 2011-11-30 17:14:48

看着好象很简单

ljjxllyj · 发表于 2011-11-30 23:22:02

这个仿形机确实做法很简单：
步骤如下：
1、用G夹把导轨夹在木工桌上，对准导轨上的眼，在木工桌上钻2个眼（用G夹主要是保证2个眼的位置标准）。
2、用同样的办法钻另外一根导轨的眼（眼钻好后是一个8cm倍数的正方形）。
3、用螺丝把导轨上好。
4、用一铁板（最好6—8mm厚）在上面钻一个边为16cm的正正方形，用来上在导轨上。
5、把雕刻机安装在铁板上（根据自己雕刻机底板的眼钻孔）。

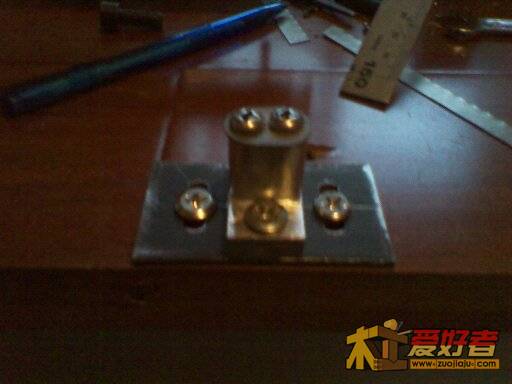

6、做导针（铁片上钻眼，用螺杆和2个螺帽固定）。
7、用角铁做固定工件的装置：钻2个眼（要求和桌上眼的正方形边长度一样）。

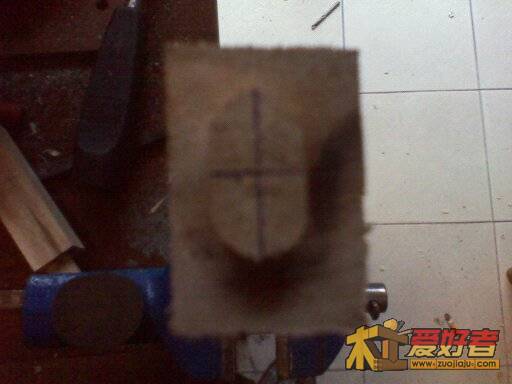

8、做模版及固定装置（固定在桌上）。模版分为榫孔及榫头，榫孔可以通用，通过更换刀头来决定榫孔宽。榫头模版可以用铁片（1—2cm厚）把常用的大小榫头做出来。其他一次性模版可以用废的强化木地板做。
这样下来就基本上做好了。
