复斜式板凳制作-求指点尺寸结构设计

  [复制链接]
发表于 2011-11-15 15:07:50 | 显示全部楼层

7 w8 j& V7 z) g( ^% H2 {* S5 R( z+ `& e
网上搜到的古董,供你参考。
回复 支持 反对

使用道具 举报

发表于 2011-11-15 15:08:06 | 显示全部楼层

% e6 P. p1 b1 v4 d$ z* @
# a- G/ W; U" m# `& S! m/ J% l9 a网上搜到的古董,供你参考。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-15 15:10:37 | 显示全部楼层
这两个图还真是有难度了... 不但对制作工艺有挺高的要求还对木料有要求.. 恐怕用来练手的松木不大适合做这两款的...
回复 支持 反对

使用道具 举报

发表于 2011-11-15 16:15:50 | 显示全部楼层
本帖最后由 wanghong0611 于 2011-11-15 16:17 编辑 6 d$ `9 l8 s+ m/ C& U% y

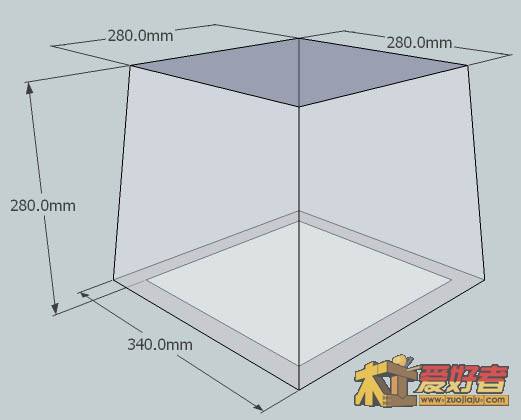

: @+ o% s9 D4 N2 b4 o$ @% Y先出一个梯台。 梯台.jpg
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-15 16:26:58 | 显示全部楼层
wanghong0611 发表于 2011-11-15 16:15
8 u! R3 N# A% p& |先出一个梯台。
  ]0 v7 z) t' [" s# J
多谢了,这个是正方形款的. 尺寸倒是和我淘宝上借鉴的接近.+ s1 \4 ]) v, N, k
回复 支持 反对

使用道具 举报

发表于 2011-11-15 16:27:14 | 显示全部楼层
本帖最后由 wanghong0611 于 2011-11-15 16:28 编辑
; u* ?& A& c9 \8 J& V; d- N1 }# I, r
再来凳面卯孔及位置 凳面卯孔大小及位置.jpg
回复 支持 反对

使用道具 举报

发表于 2011-11-15 16:33:29 | 显示全部楼层
只是对楼主的话题感兴趣,多诌了几句,渲宾夺主了,见谅。
回复 支持 反对

使用道具 举报

发表于 2011-11-15 20:03:37 | 显示全部楼层
自己用着方便就好
回复 支持 反对

使用道具 举报

发表于 2011-11-15 23:20:41 | 显示全部楼层
高脚凳可以加上4横伥
回复 支持 反对

使用道具 举报

发表于 2011-11-16 08:37:33 | 显示全部楼层
发现坛子里很多哥们儿作图水平要比玩木头水平高得多
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-16 09:44:43 | 显示全部楼层
打印机 发表于 2011-11-16 08:37 / G  A; y9 t& k! C) W% Y& ~
发现坛子里很多哥们儿作图水平要比玩木头水平高得多
1 {# a% |3 F/ u4 D" j2 l: V3 n9 s
哈哈, 用草图大师作图无非就是靠耐心和一些几何知识... 谈不上水平高低, 我没有看过半页草图大师使用说明,上手就用了.
回复 支持 反对

使用道具 举报

发表于 2011-11-19 00:17:12 | 显示全部楼层
不錯啊!真不錯啊!
回复 支持 反对

使用道具 举报

发表于 2011-11-19 12:35:17 | 显示全部楼层
img]那两根横棖的做法肯定不2
3 L% w, ]' Z9 v) P3 a0 i辛老师的多个图里都有这种; C- a* F, ~9 g0 l6 [
我当初也想做一个(http://www.zuojiaju.com/thread-74956-2-1.html),但最后半途而废了(哪天有时间还得继续完成)。我当初还专门跟辛老师讨论过这凳子,辛老师说横棖应该低点,我说我们这边的习惯是座凳子椅子一定要“脚踏实地”,而不能踩那横棖上,所以凳子不能太高,横棖应该高点。所有有些东西我认为也不一定要以某一特定的标准,我认为只要适用就好呵呵。

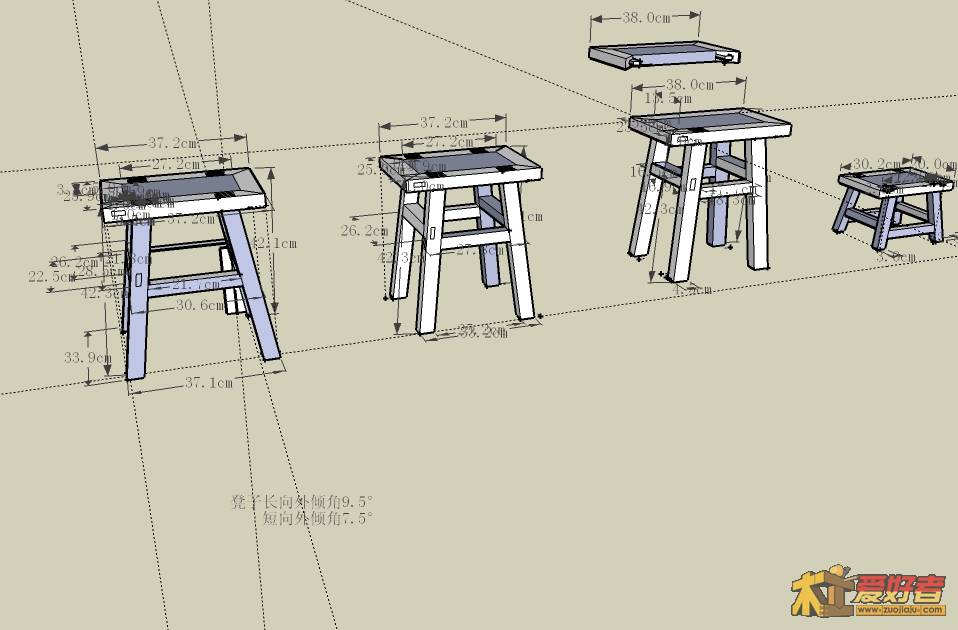

' L- g6 y8 `" w9 c( S$ B这是我画的几个草图1 I. ]) R" s: \, u* ~6 h  w
镶边凳.skp (168.32 KB, 下载次数: 20) , M7 O3 M  C% p% ^1 U; C

/ }3 |. ?* B# A 串边凳1.jpg
+ W# _4 ^' Y+ K; A1 L4 u) H  P9 e1 v! l- W  I# ^
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-19 12:53:57 | 显示全部楼层
方天戟 发表于 2011-11-19 12:35
9 x# r- R& B3 |5 t5 D# |% O- dimg]那两根横棖的做法肯定不2: `9 s/ i6 }+ t
辛老师的多个图里都有这种4 w) i# Y) {! M: s/ L. ~
我当初也想做一个(http://www.zuojiaju.com/thr ...

7 r" g, D, L6 F7 s多谢指点啊!这次计划做三个所以都试试不同的设计。后来又仔细查了下就受力而言,横枨所构成的平面如果和凳面为相同尺寸,并在同一长方体内那么分担力会比较有效,这个位置我大致算了一下是四分之一高度在靠下一点,大致和辛老与筱王的说法类似
回复 支持 反对

使用道具 举报

发表于 2011-11-19 14:32:12 | 显示全部楼层
jingfei05兄太客气了: ^. K" [* u0 q* @8 T, e$ E  }! h
我这水平怎敢指点?
' [) K8 b4 q# n& h) N% `我发现画图确实是个好办法,简单省事环保不费料6 G$ @; c: \) q
我现在画图通常也是画好一个基本的后再复制后尝试下不同的想法,以求找到更美观结实又好加工的方案,而且画图比较利于交流、讨论,这样相互学习,往往比自己瞎想的要好得多,毕竟个人的见识有限,我就将茶盘、八仙桌等几个方案交辛老师过,这样可以避免犯错
8 l- K6 g( X  C* b  [% u" a我这段也在筹划个木工桌,不过与老兄强悍的桌子比就差远了,我主要还是地方不够,打算以后放阳台上不太占地方,可以做柜子用
& a3 k! s) N) Y0 Q$ \/ j( i5 Z向老兄学习!
