高人指点，再造牛车，先上材料准备情况

yayaww · 发表于 2011-11-8 21:52:22

本帖最后由 yayaww 于 2011-11-13 15:13 编辑

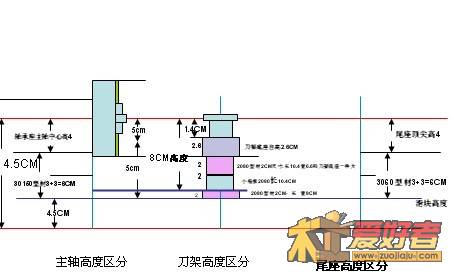

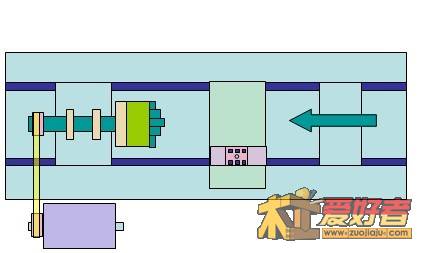

前面D了个小车，感觉不太中用，认识了群内天津高人老张，在张老指点下，又重新制作，因准备公务员考试，一直没时间，零零碎碎将材料准备差不多了，感谢张老还为我加工了个主轴，现将部分材料采购情况上报如下，具体组装，等主轴寄达我，一并上图图纸因本人水平有限，画得一般，没用专业制图软件，自己觉得能看清楚具体尺寸就行了

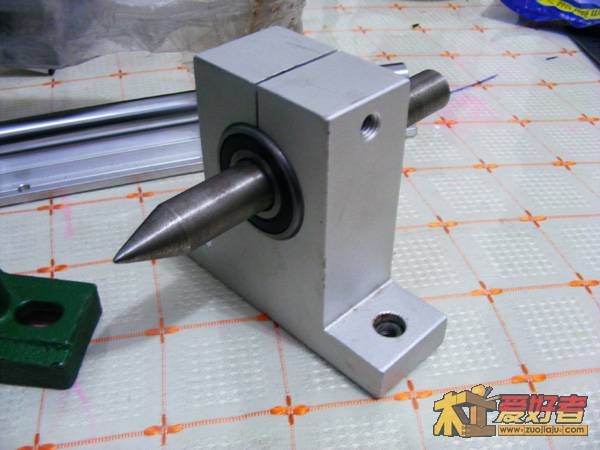

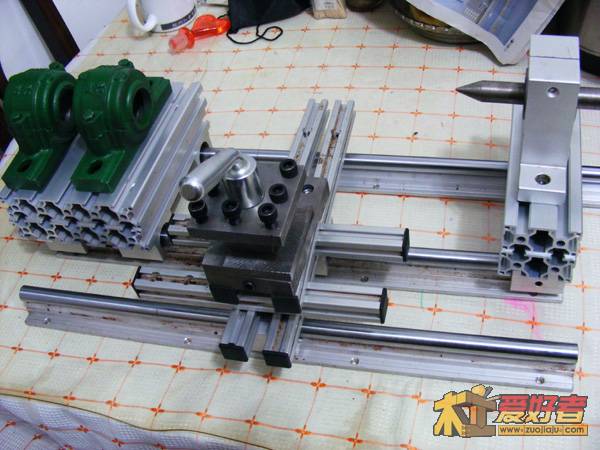

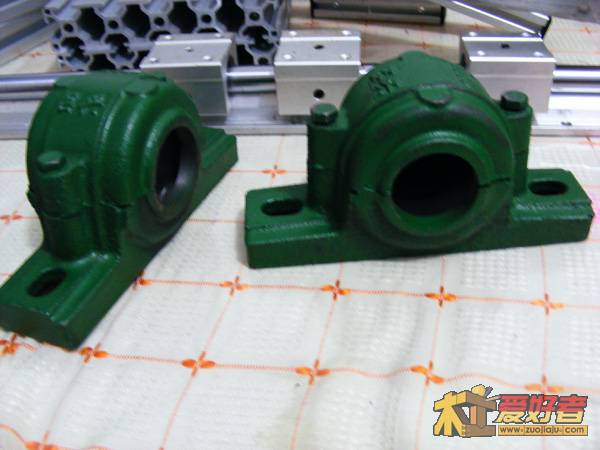

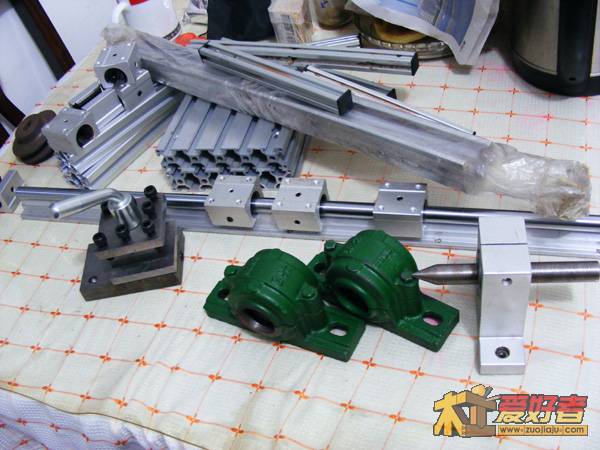

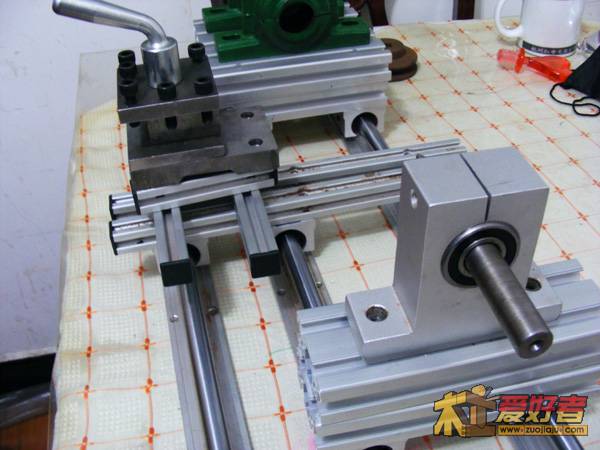

晚上将材料在桌上摆了摆，拍了几张照片与木友分享：100卡盘和电机没拍

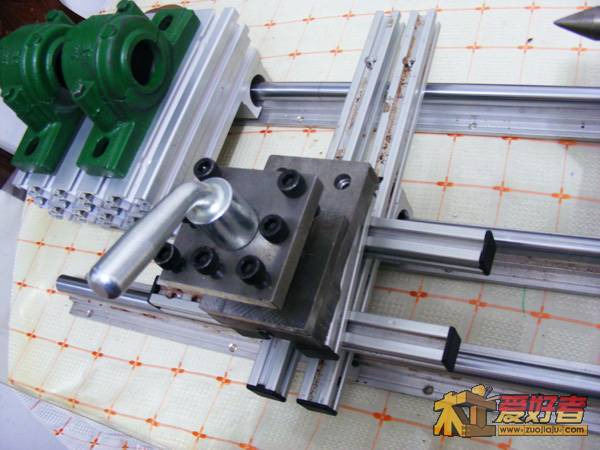

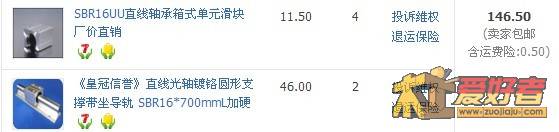

直线光轴带座导轨，本身两根是70MM的，因一根固定没拆下，用了以前的50MM代替摆样

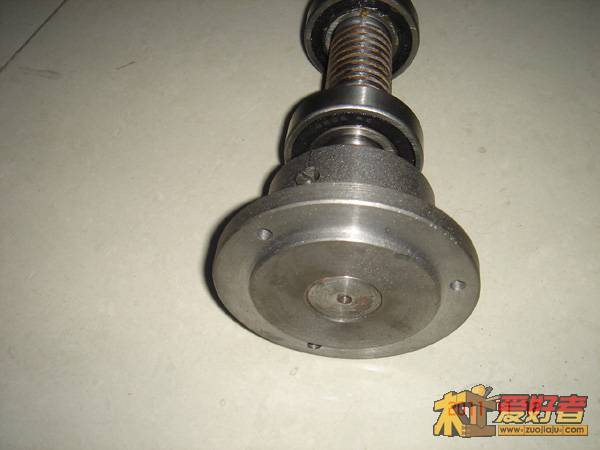

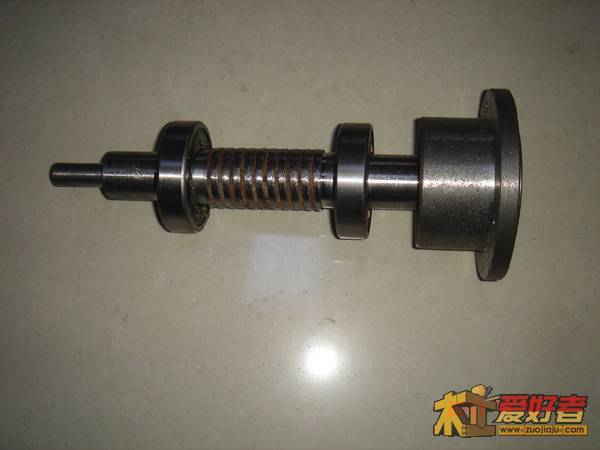

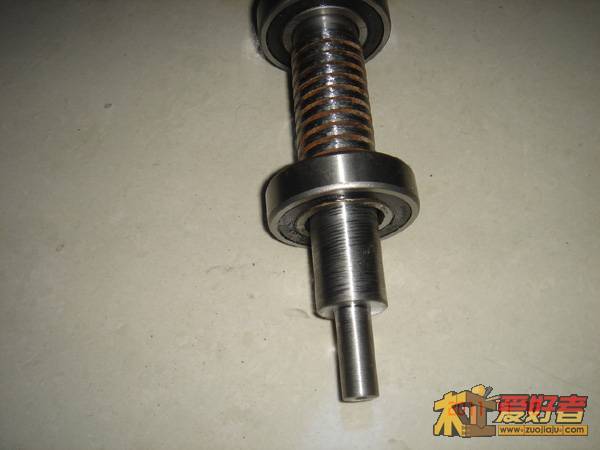

主轴张老百忙之中帮我买材料，加工，已经成功，拍照片传来，这两天给我快递到杭州：
先上图以谢

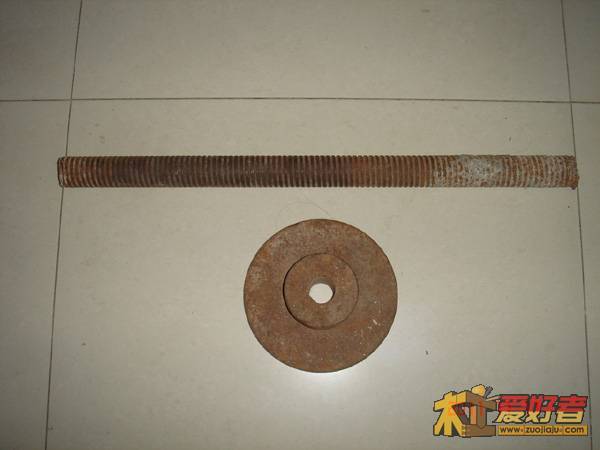

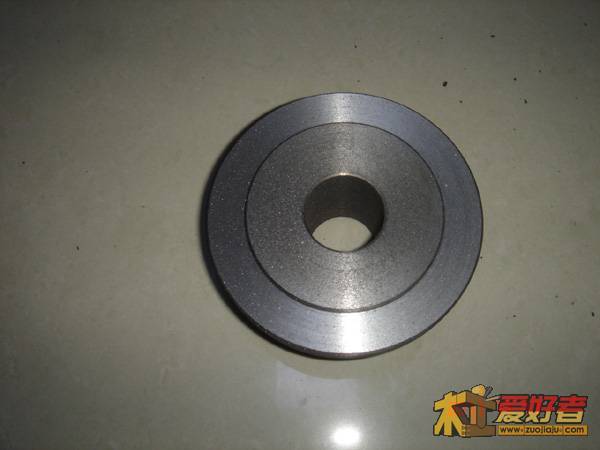

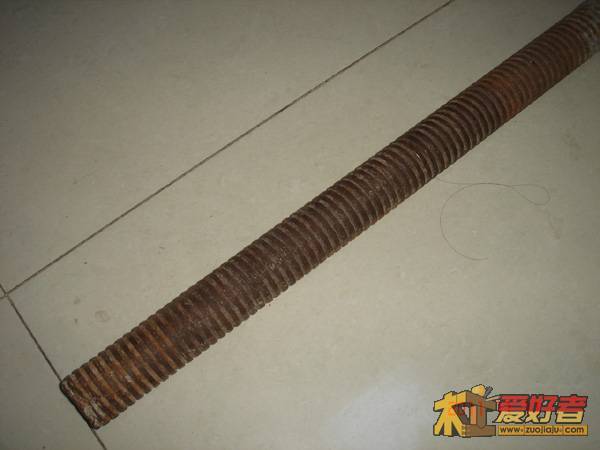

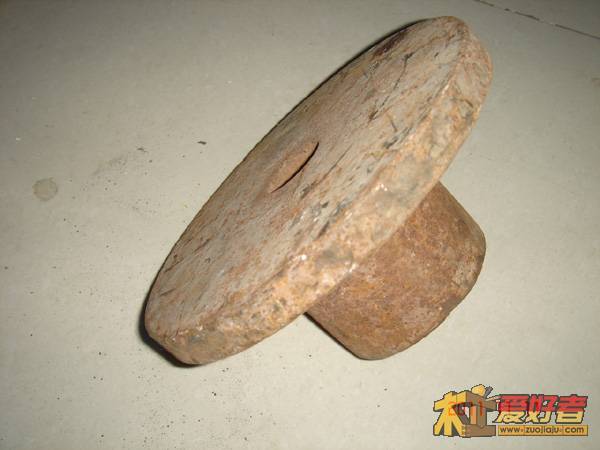

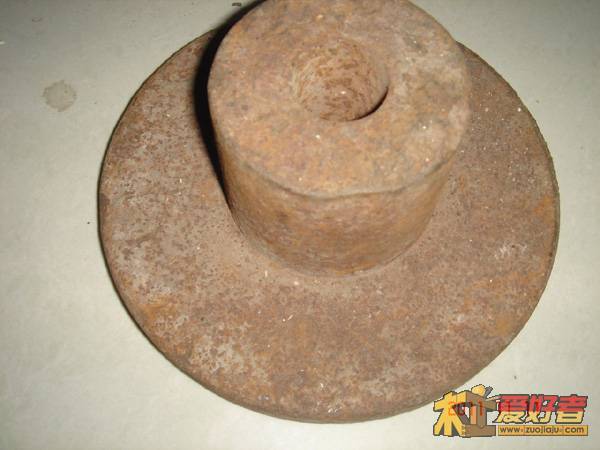

各位木友能看得出上面精致的主轴和卡盘法兰是用下面的材料制成的吗？

yayaww · 发表于 2011-11-8 21:55:03

本帖最后由 yayaww 于 2011-11-8 21:58 编辑

开始想买个现成的小车，看了N次了，后面考虑很久，主要用来玩玩木头，金工小车有点浪费，在模型论坛看了些二手小车，要不很老，要不太小，想想还是自己动手，再加上多年车工高手张老的全程指点，决定还是自己DIY，享受过程的快乐。

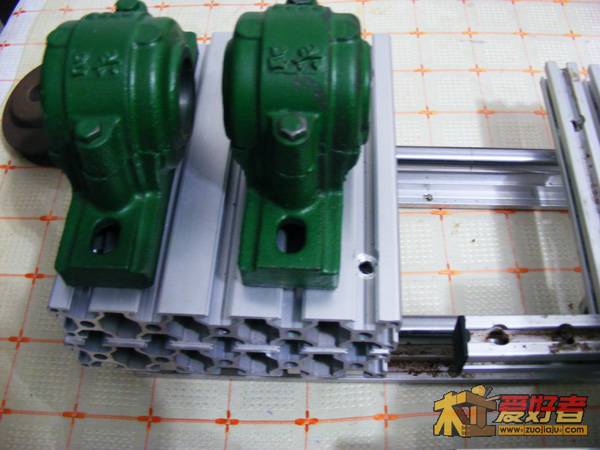

型材比较便宜，有硬度，主要用于床头底座，刀架底座，尾座底座，并做到同心，高度一致，因本人没有加工工具，基本都是卖家加工好一并发来，所以过程有点难，具体造车等张老主轴发来，再上具体图片，他老在北京还惦记我的小车，非常感谢他老人家

渤海湾的鱼 · 发表于 2011-11-8 21:57:26

支持，加油。造完车以后告诉我一下，我也造一台有酬谢。{:5_291:}

中文名 · 发表于 2011-11-8 21:57:31

期待你的作品

渤海湾的鱼 · 发表于 2011-11-8 21:57:42

支持，加油。造完车以后告诉我一下，我也造一台有酬谢。{:5_291:}

atobtoc · 发表于 2011-11-8 22:16:47

主轴有图纸吗？

yayaww · 发表于 2011-11-8 22:19:33

atobtoc 发表于 2011-11-8 22:16 8 h) u; l/ R0 D5 c# n" H
主轴有图纸吗？

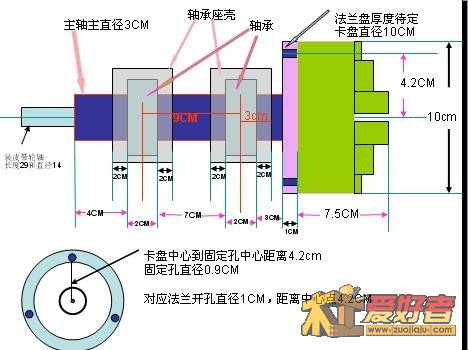

没有具体图纸，上面有简图，配卡盘那个，第二张，请张老加工的，我只提供了轴承，内径3CM的，所以主轴配了3CM直径的，张老说最少得3CM，这样扭力大，有劲

atobtoc · 发表于 2011-11-8 22:26:43

等候实物图片

supercat · 发表于 2011-11-8 22:47:12

30的主轴，听起来很猛，撑得起楼主采购的那些零件了

1045327238 · 发表于 2011-11-8 22:52:59

我也想玩

sz波尔卡 · 发表于 2011-11-8 22:55:16

等你成品，俺们也copy一个。。。加工点小件啥的

juston · 发表于 2011-11-8 23:07:44

感兴趣，期待作品。

yayaww · 发表于 2011-11-8 23:10:49

juston 发表于 2011-11-8 23:07 % a3 C; h2 x/ g+ |
感兴趣，期待作品。

谢谢支持，尽快，在等主轴，然后再配根皮带

a4_88 · 发表于 2011-11-8 23:17:35

期待你的成品，我也想造一个，到时参考你的

atobtoc · 发表于 2011-11-8 23:26:35

电机转速多少？拟选多大的传动比？塔轮变速？
