车床改进，永远的进行时（1）

hahayahoo · 发表于 2011-11-3 23:25:38

好看极了

atobtoc · 发表于 2011-11-3 23:28:09

zhicheng025 发表于 2011-11-3 23:13
( \: s" C0 W1 @0 l好专业和敬业

多谢鼓励，其实我自己就是一知半解，更多的是根据照片想当然的瞎说，单元能贴点谱

atobtoc · 发表于 2011-11-3 23:30:50

hahayahoo 发表于 2011-11-3 23:25 ' S- T L( A; p$ i
好看极了

这个卡盘确实买对了，明天会有更多漂亮图片展示图片

木车司机 · 发表于 2011-11-3 23:55:27

想买卡盘很久了，看得我直流口水

atobtoc · 发表于 2011-11-4 07:52:57

木车司机发表于 2011-11-3 23:55 0 e) O; w5 F' w ]4 A
想买卡盘很久了，看得我直流口水

该出手时就出手

atobtoc · 发表于 2011-11-4 08:22:08

atobtoc 发表于 2011-11-3 22:03 9 w2 N. z! h5 M6 Z% \% D
这道槽开始也没有看懂

错了不对，开始我也这样
以为。实际是限位的

ydt2338 · 发表于 2011-11-4 08:28:54

胡海生发表于 2011-11-3 21:19
7 F2 _6 G' h3 _2 n+ p8 `楼主，卡盘的淘宝链接能否给一个，正打算也自制呢

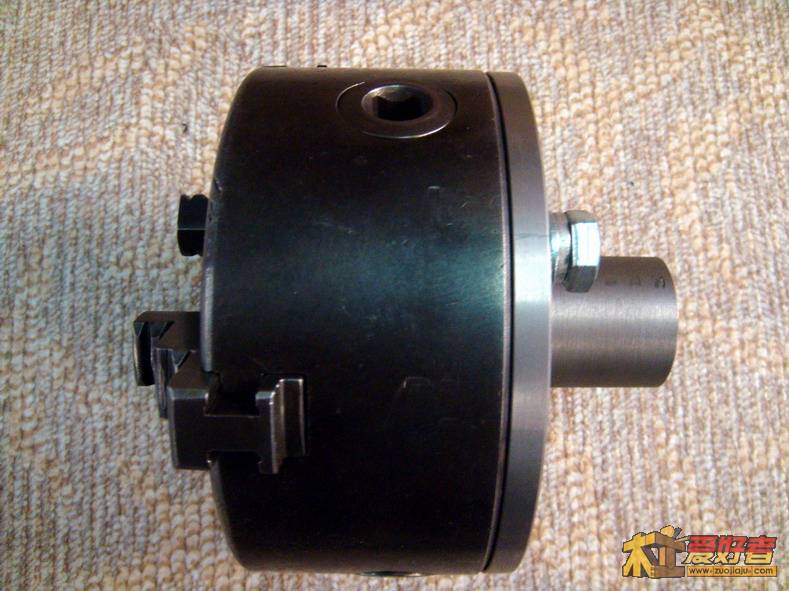

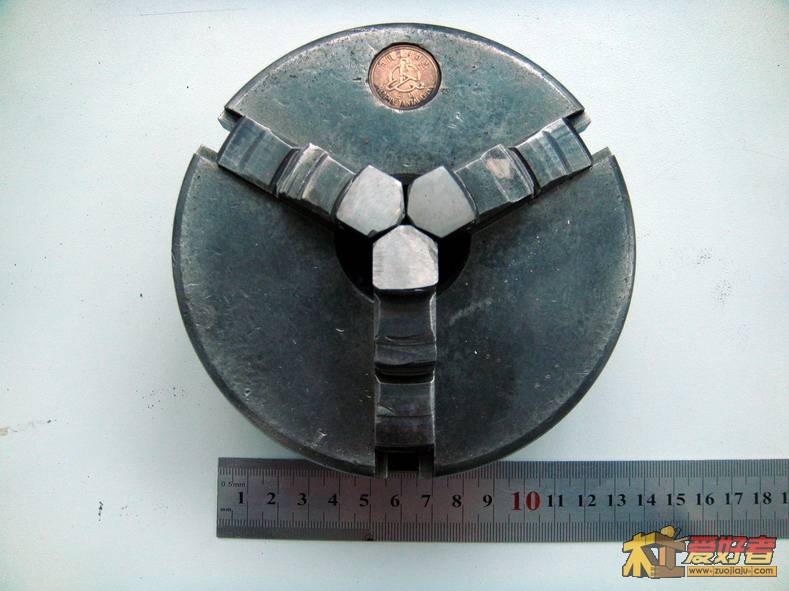

上旧物市场找去，比淘宝便宜。看我找的，才90元，自己做个法兰盘，很方便就固定在主轴上。

醋溜白菜 · 发表于 2011-11-4 10:09:49

长学问了，第一次见这种螺纹。

atobtoc · 发表于 2011-11-4 10:17:07

醋溜白菜发表于 2011-11-4 10:09 : h3 r5 N# M. m- o5 N
长学问了，第一次见这种螺纹。

Me too.醋溜白菜是鲁菜吧？

atobtoc · 发表于 2011-11-5 08:34:20

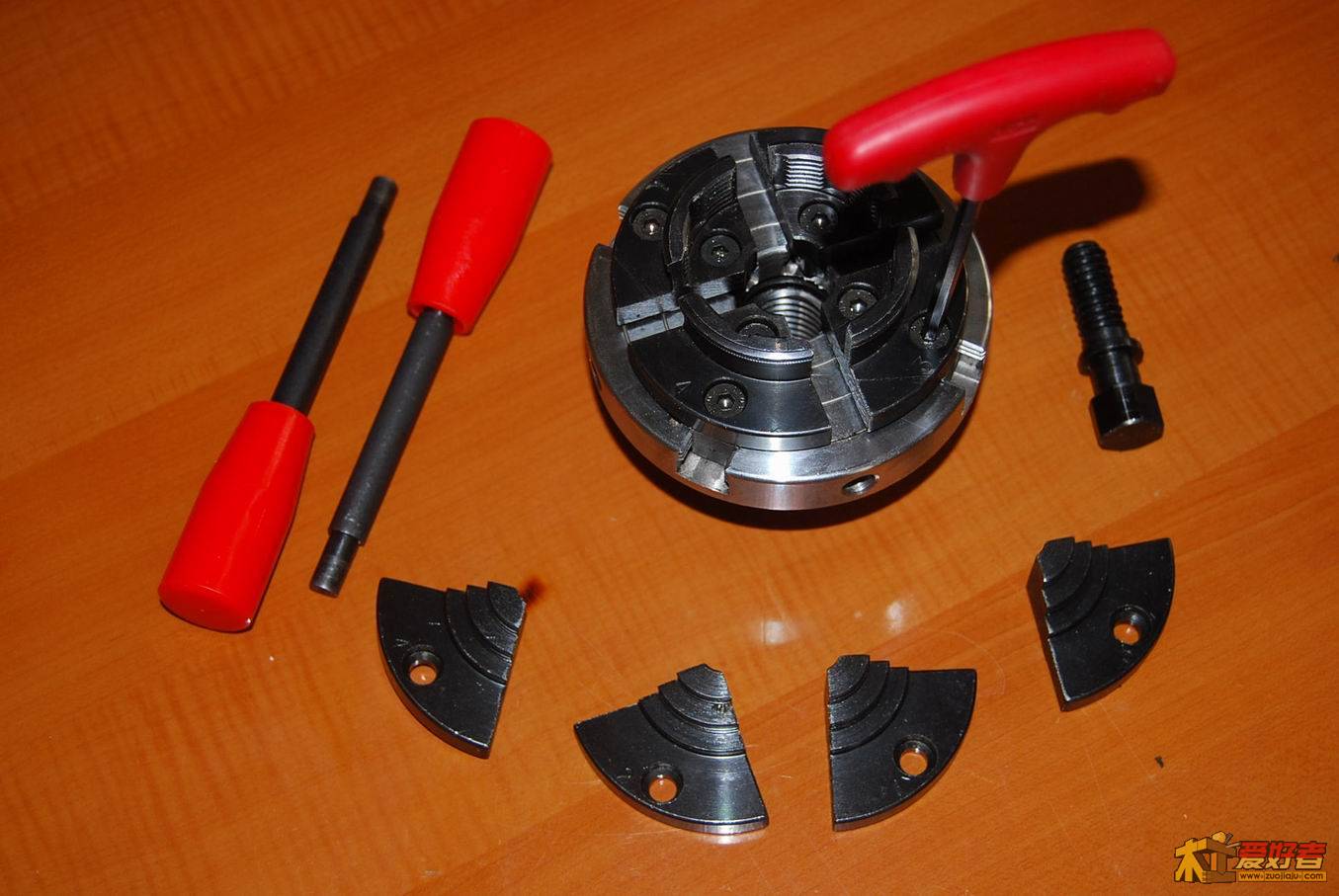

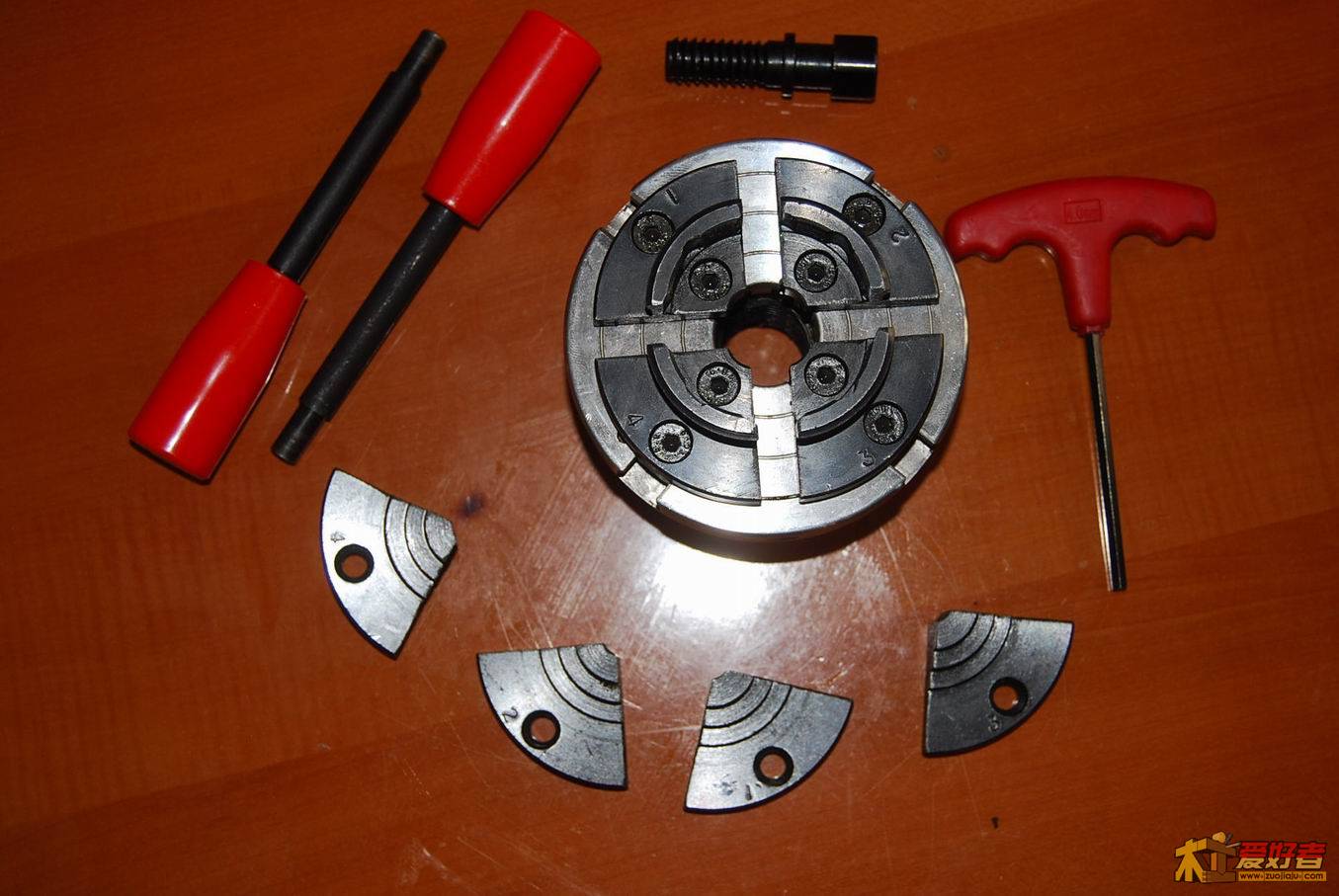

发个卡盘全家福

atobtoc · 发表于 2011-11-5 08:49:56

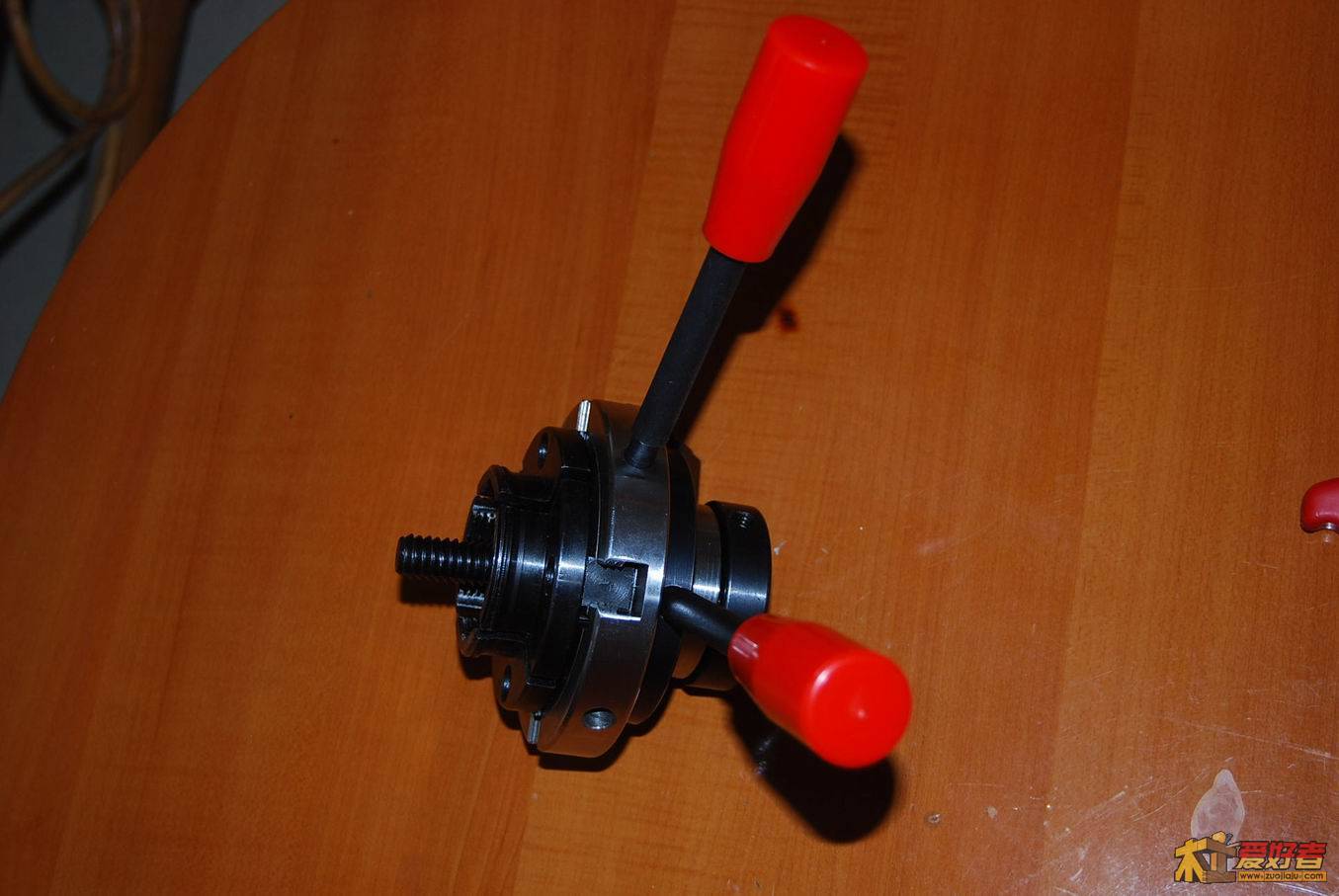

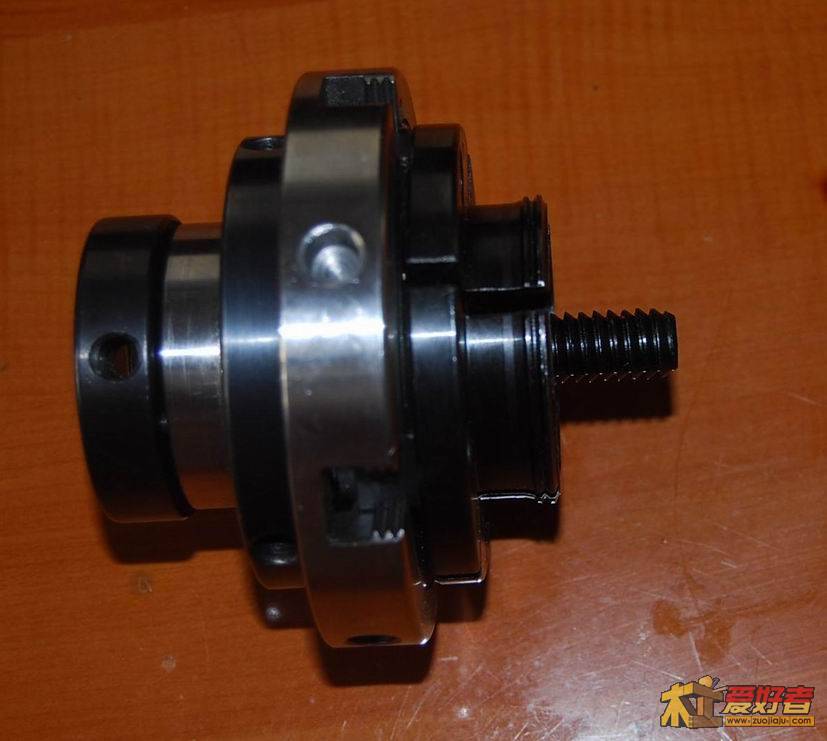

再发一张

atobtoc · 发表于 2011-11-5 09:02:26


atobtoc · 发表于 2011-11-5 09:06:41


atobtoc · 发表于 2011-11-5 09:14:58

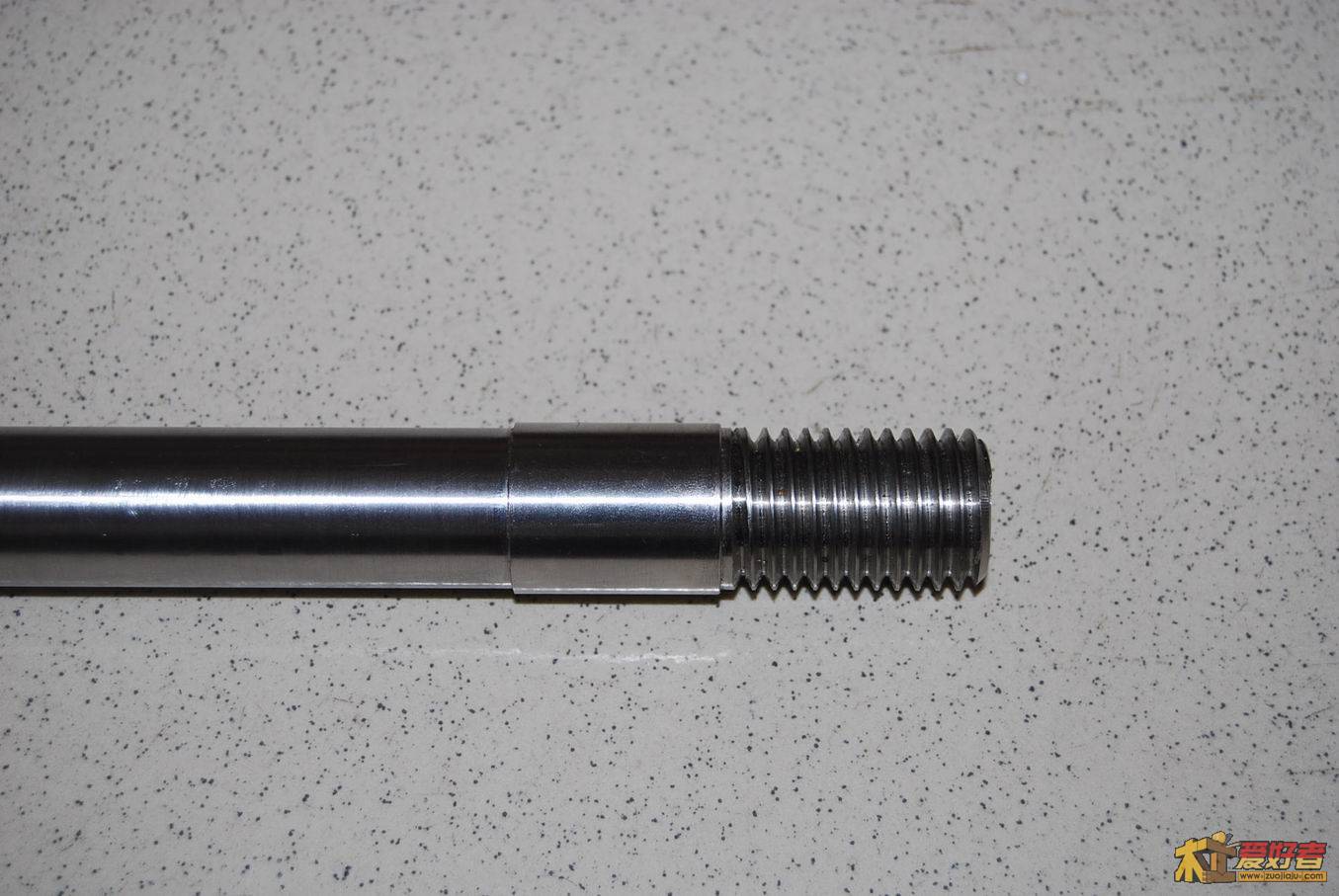

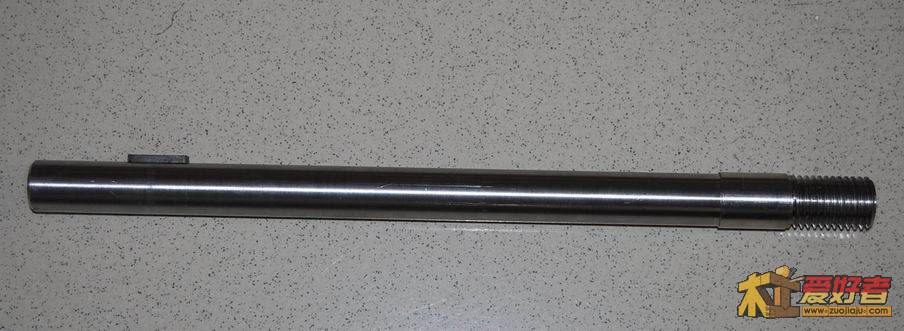

主轴分一下几部分：1卡盘链接螺纹；2限位台阶（一端限制卡盘另一端限制轴承）；3轴承位（长度255MM）；4键槽（皮带轮位置；5尾部考虑安装分度盘；6此轴用外径27内径14MM不锈钢无缝管经车、铣加工而成；7主轴卡盘安装端内孔车制车1°的锥孔以便快速安装顶尖等工件

atobtoc · 发表于 2011-11-5 09:16:36
