自制小型木工雕刻机仿形机具的结构与应用

yt_cn · 发表于 2011-10-31 18:49:01

本帖最后由 yt_cn 于 2012-1-14 21:56 编辑

自制小型木工雕刻机仿形机具的结构与应用

   国内的大多数木工DIY者缺少小型的木工仿形加工设备，异型小件的多件加工缺少有效的加工手段。本人喜欢制作一些微小型的木艺制品，通常采用通用设备加工，感到精度和安全都难以保证。为此，试制了一台小型木工雕刻机仿形加工机具（以下称“仿形机具”，试用的效果还不错，现将这款还很不成熟的“拙品”展现给木工爱好者，接受你们的“拍砖”，期望得到好的改进建议，并对木友DIY木工机具有所启示。

一、仿形机具的结构与性能
1、机具原理

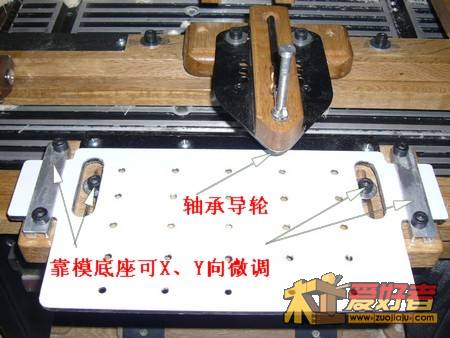

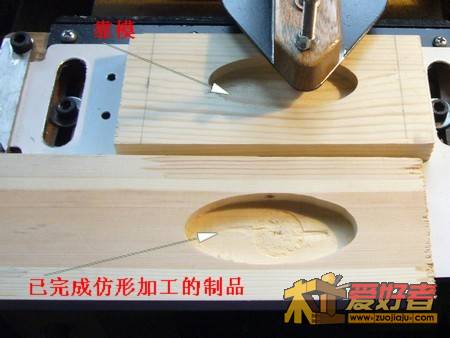

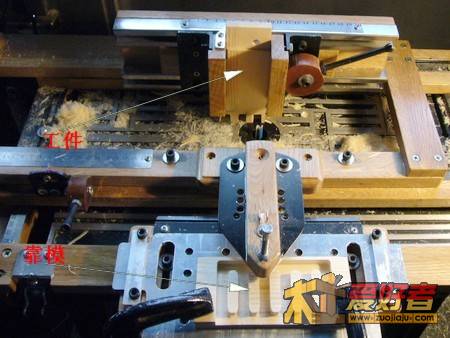

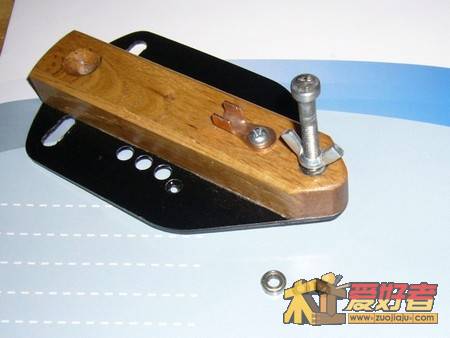

   机具具有X和Y向两个自由度，通过安装在其上的导板沿靠模边缘运行，其运行轨迹就是刀具的（或倒装时工件的）运动轨迹，由此就加工出与靠模相同形状的工件。
   注：倒装时（AB组合），导板运行轨迹与道具运行轨迹不完全相同，存在一定的函数关系。
2、机构特点
（1）模块化组合

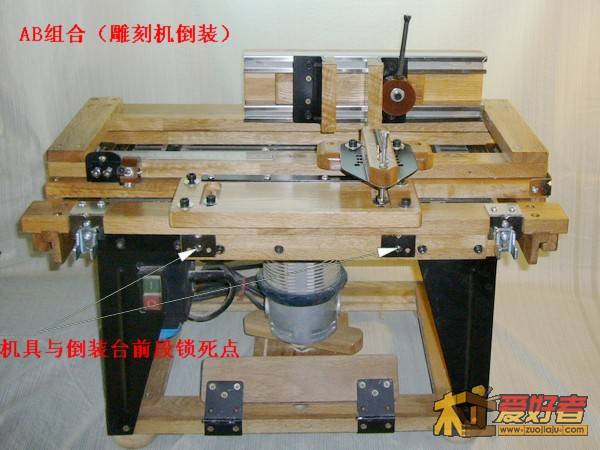

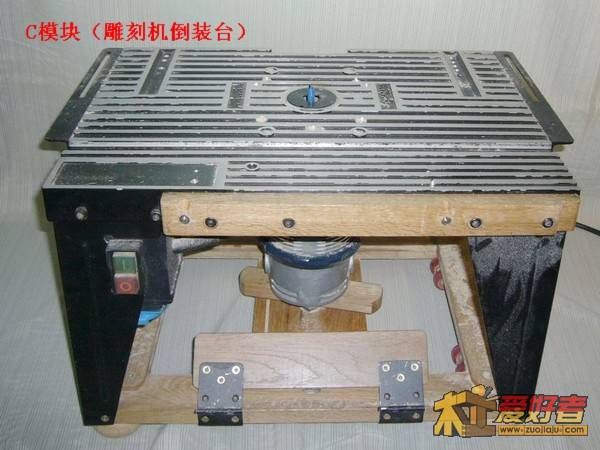

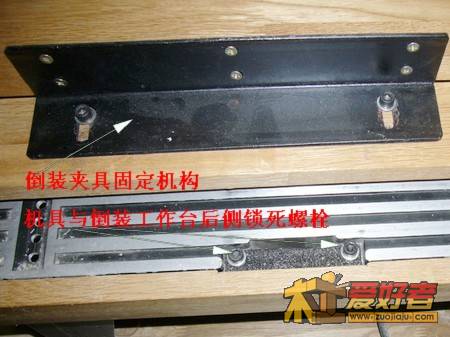

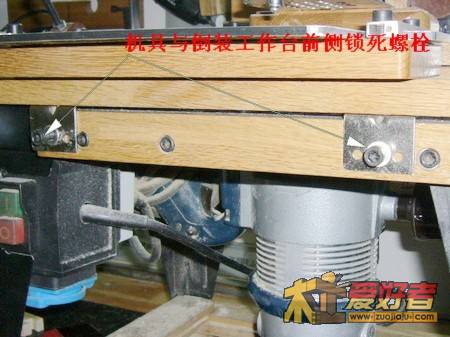

   AB组合：  仿形机具A  ＋  雕刻机倒装工作台B，主要用于卯榫结构加工；

+

→

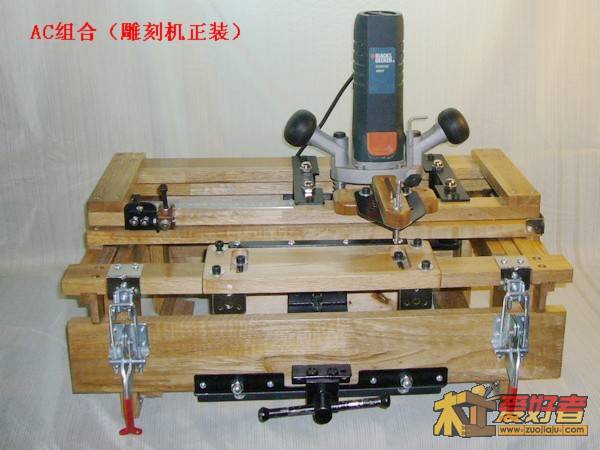

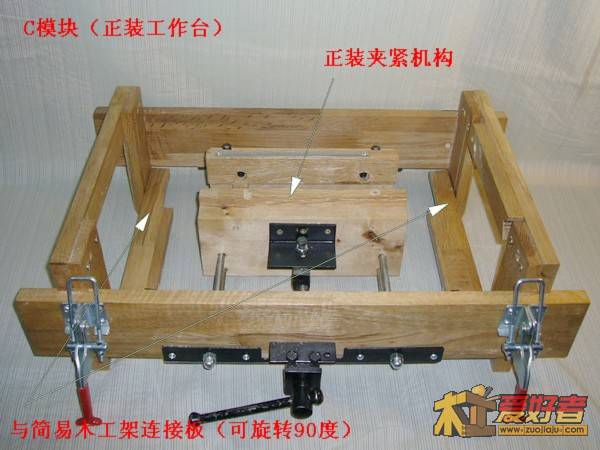

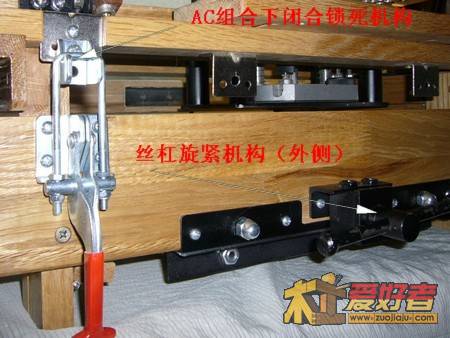

AC组合： 仿形机具A ＋雕刻机正装工作台C，主要用于异型件仿形加工。

+

→

（2）铁木结构，体积小，重量轻。木料为柞木。

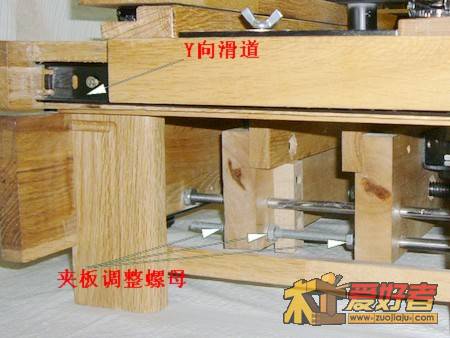

（3）采用滚珠滑道，制作成本比较低，材料费计约200元左右（不含两台雕刻机和倒装工作台）。
（4）操作安全、可靠。

3、主要性能

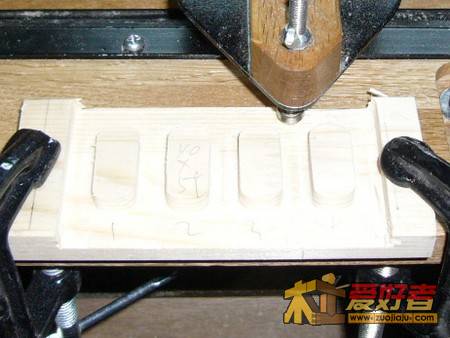

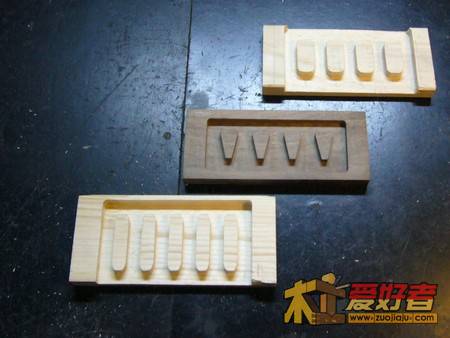

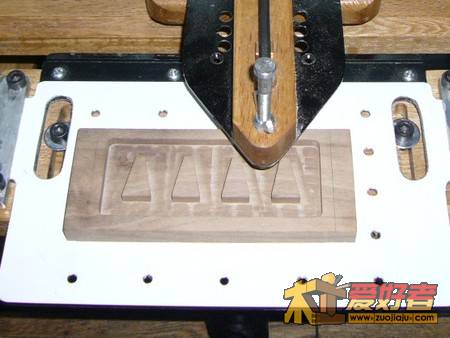

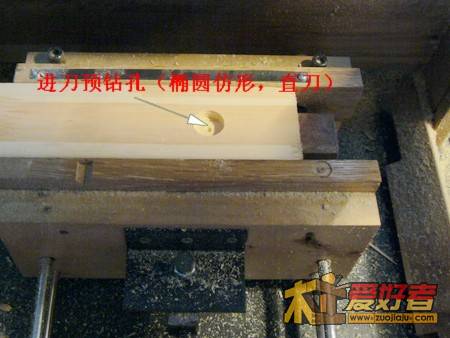

（1）可以批量加工异型微小木工制品，加工范围180×90mm;

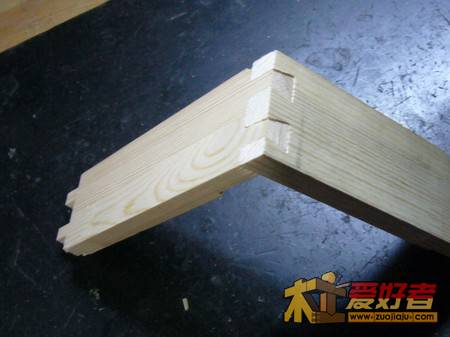

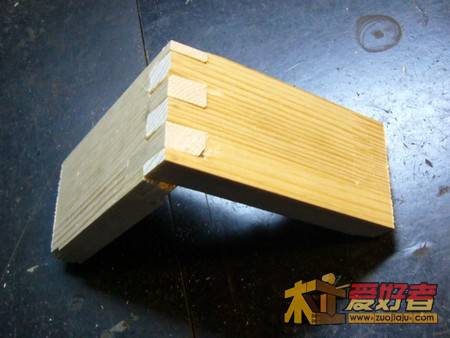

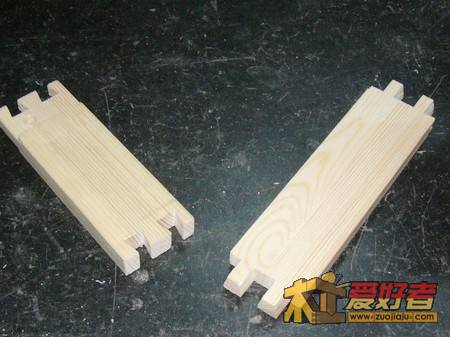

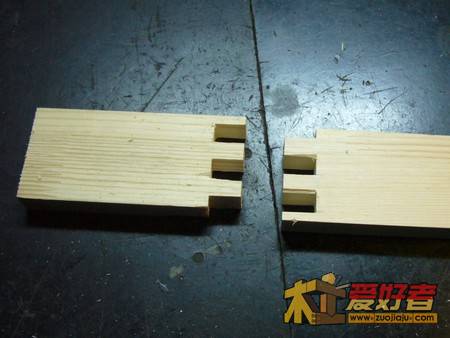

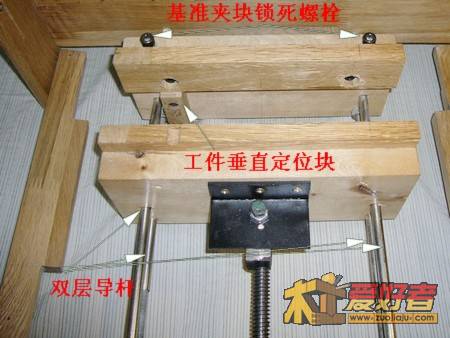

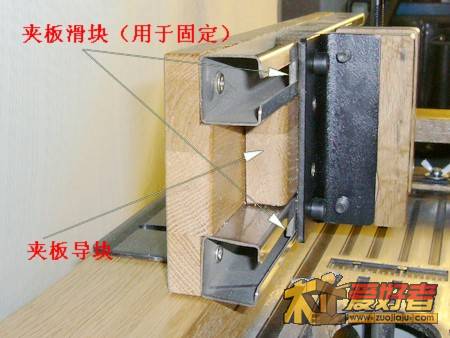

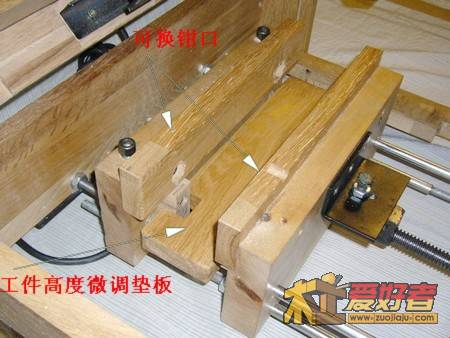

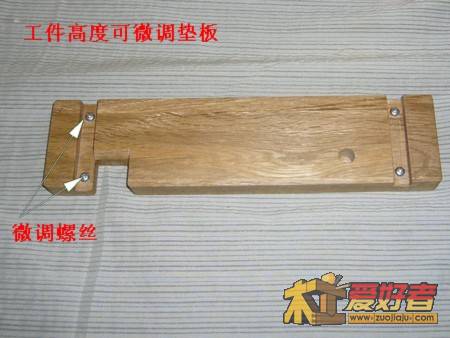

（2）可以批量加工燕尾榫等卯榫结构，卯（榫）的工件可无限长，宽度《=180mm。

二、机具图片

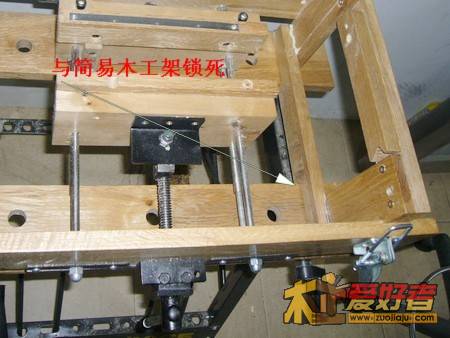

1、组合结构图

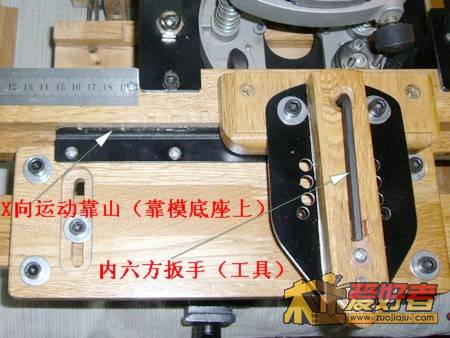

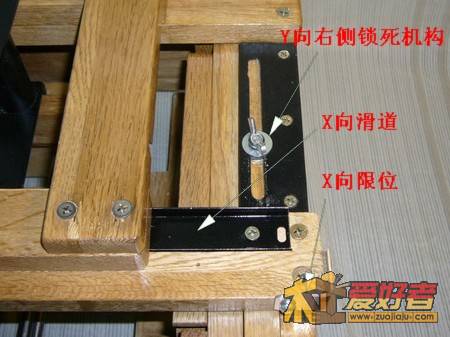

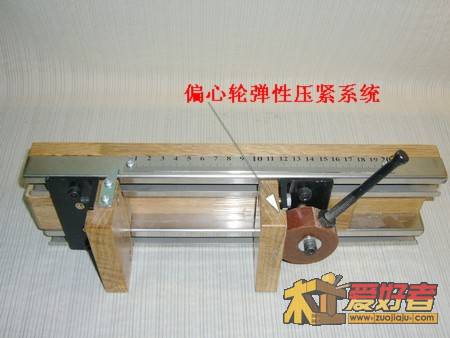

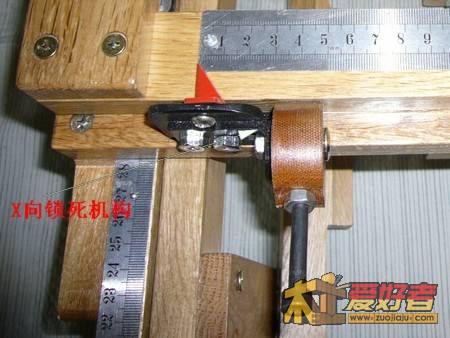

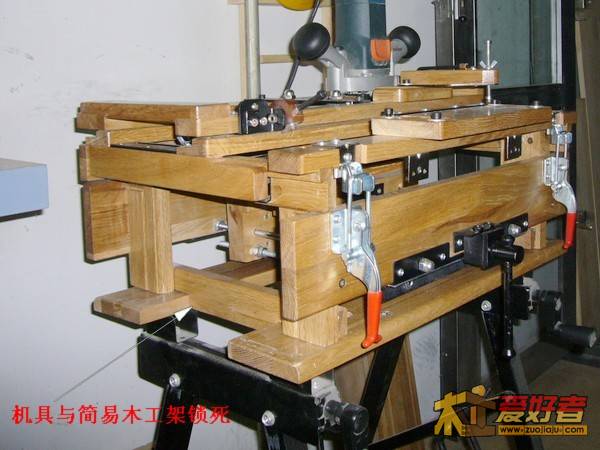

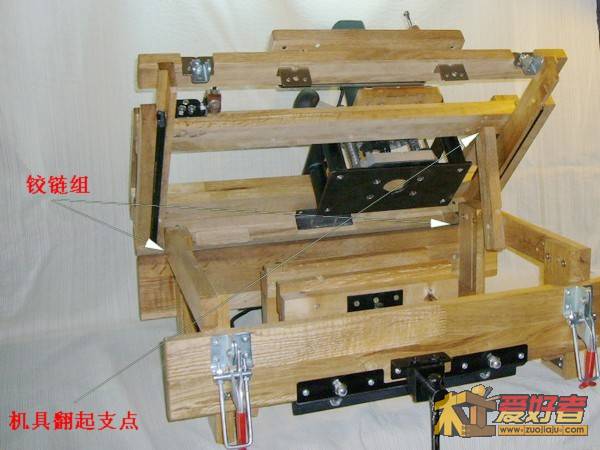

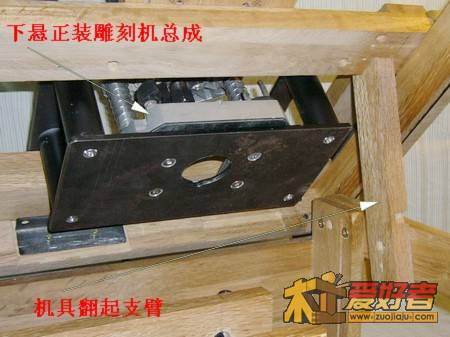

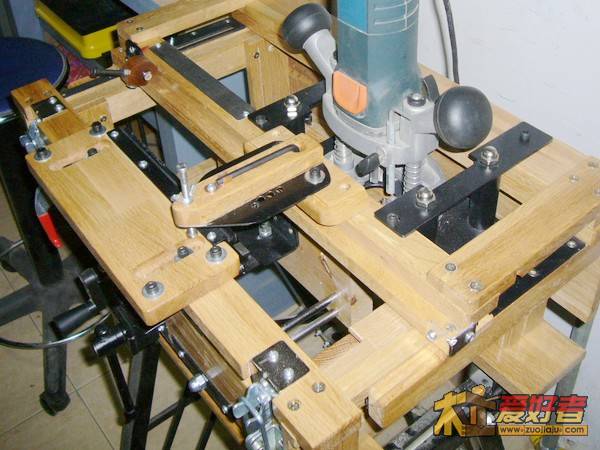

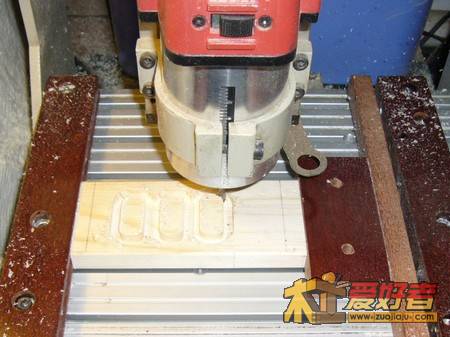

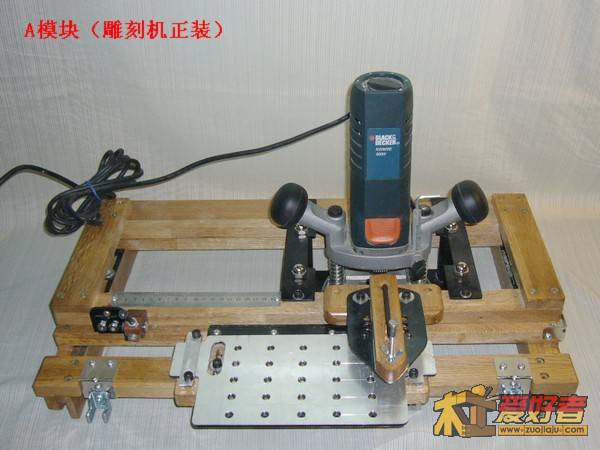

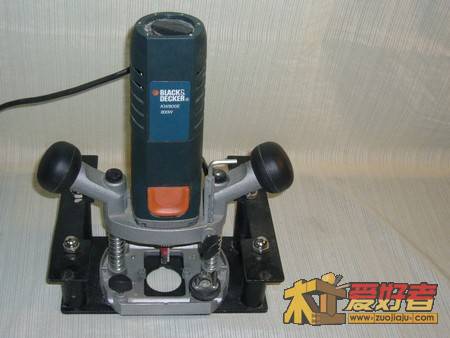

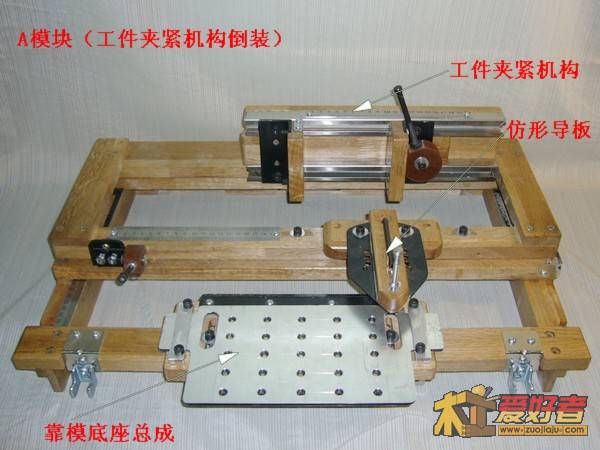

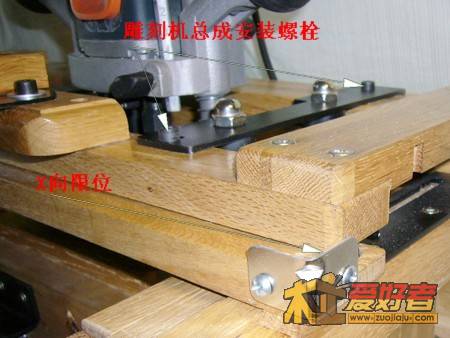

仿形机具A（安装有正装雕刻机）
