冲动是魔鬼，自制台锯、木工车床同时开工，现场直播，海量图片。新进程在167楼以后。

ydt2338

车床又有了些进展，上图。
! Y/ N( {, @2 _" Z

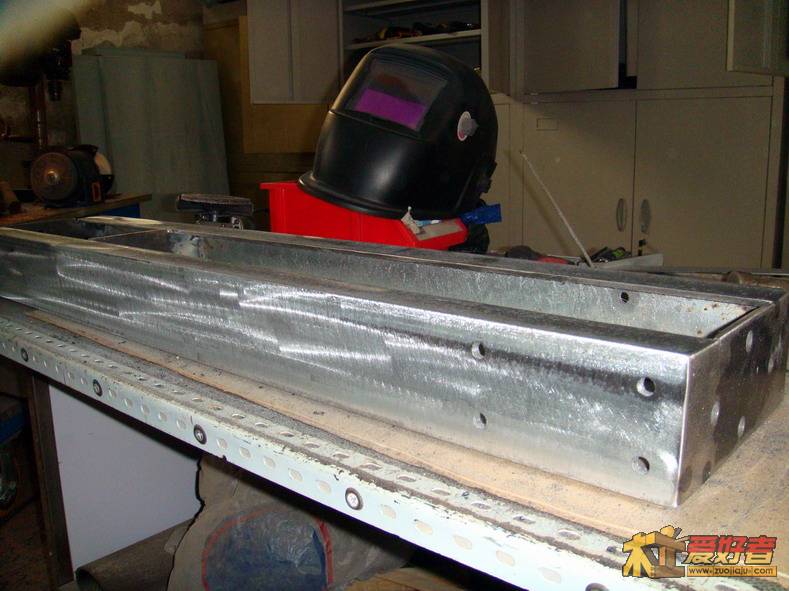

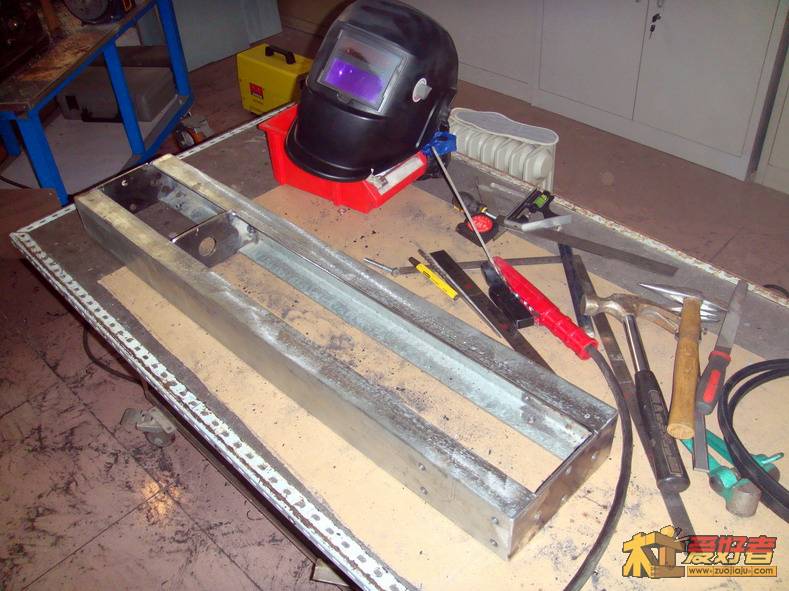

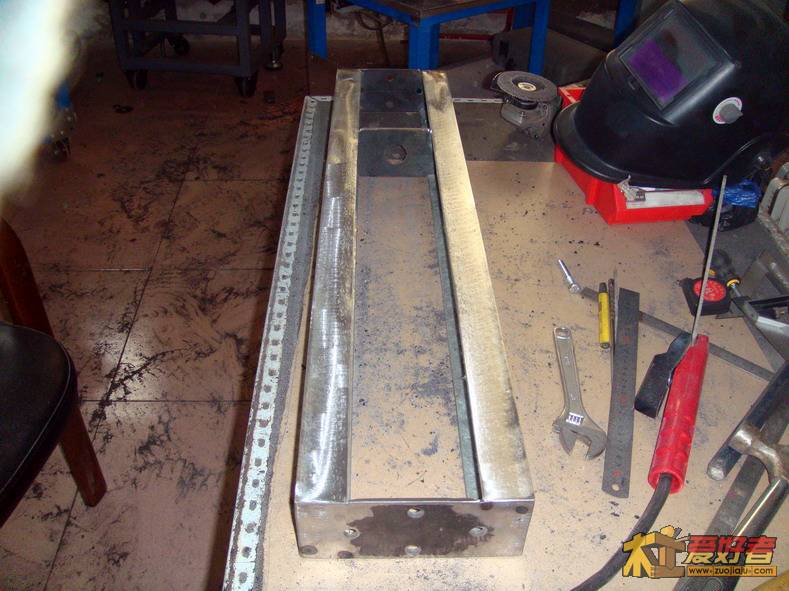

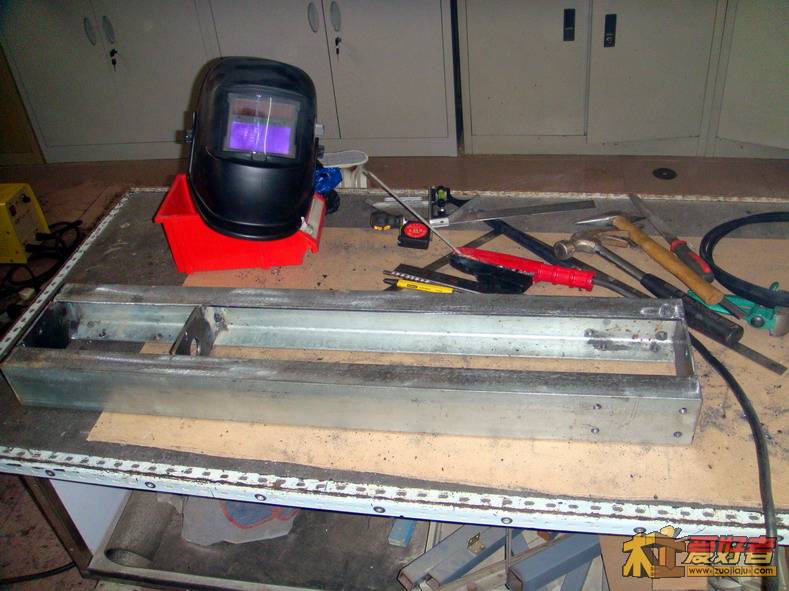

& h) \% E' [7 g6 E' Y5 z焊制工作台架，为了结实，采用了国标的80槽钢。
7 C) W7 Z$ j5 X8 C

. L* R2 l: _6 I3 u2 f1 d/ D' B
- {! K9 o) E/ m

+ h" d' [" E7 `5 W3 O& b" I' ?1 A
9 c1 M7 t, Z: a$ A! Y
. V. a' I. q& _. p( M$ n


/ Q  w+ S2 c4 L7 j' G# p

ydt2338

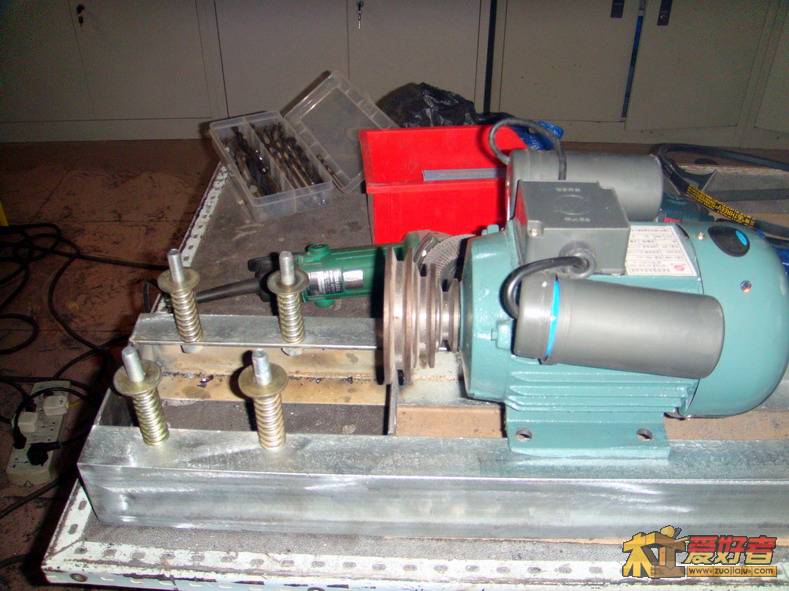

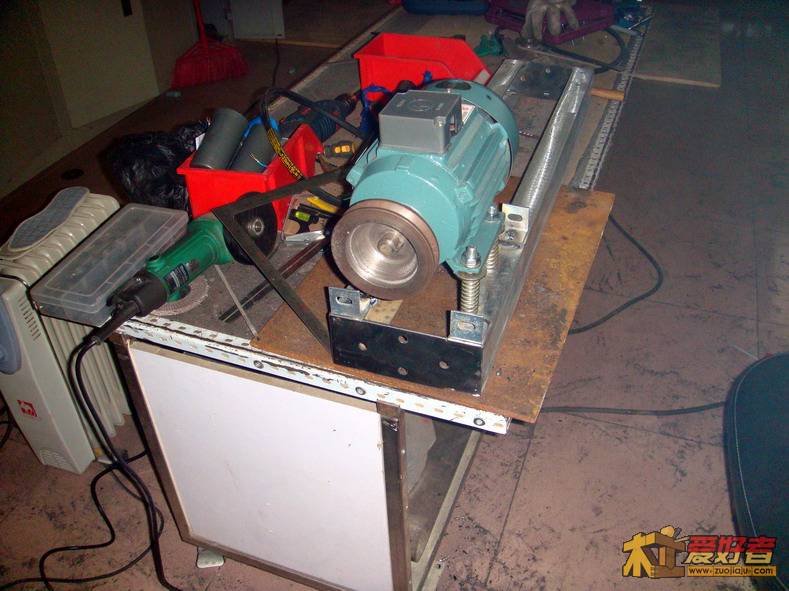

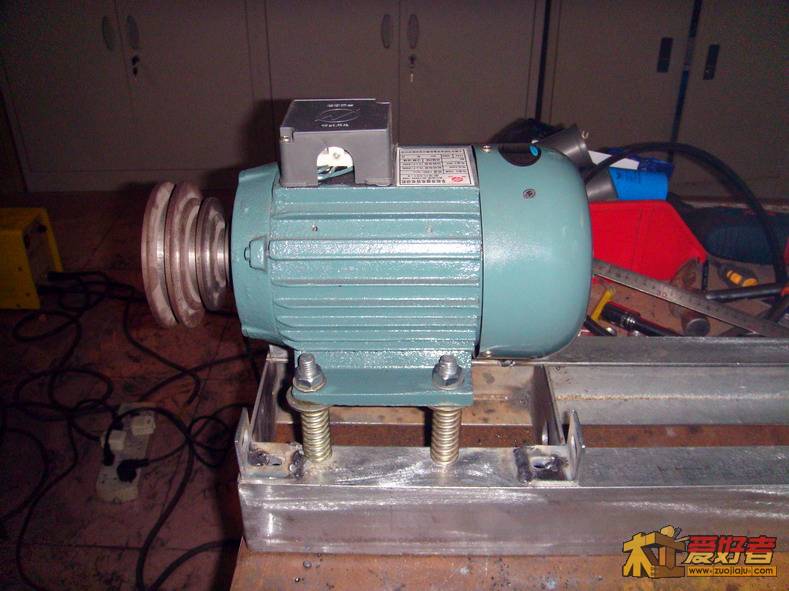

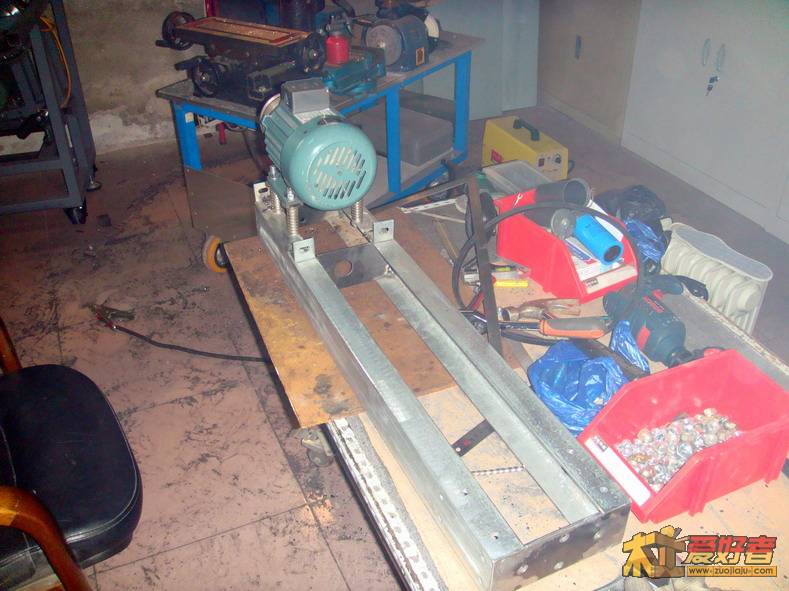

固定电机。为了三角皮带在塔式皮带轮中更换容易，特意采用了压式弹簧。



( a! ^! x$ B( ^9 E4 R% x
; F" W" T  ^1 m/ p2 l$ w* e& M


1 [9 t) }' W  _6 t4 R) H; k
" L( V# g  A" }- \6 B* v. V

# r" ?0 w" D6 _1 Z, R

/ j* [  O( L& O1 S- }5 r3 T% h
: D. j; |' \6 a! @3 o7 Q1 W% I. ^
/ K: z* H4 F$ z0 l, b# R7 F: _

ydt2338

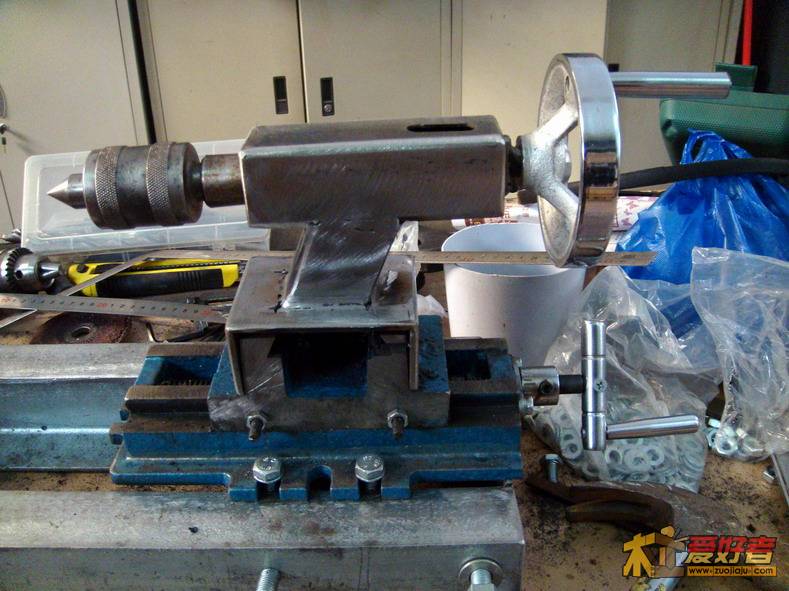

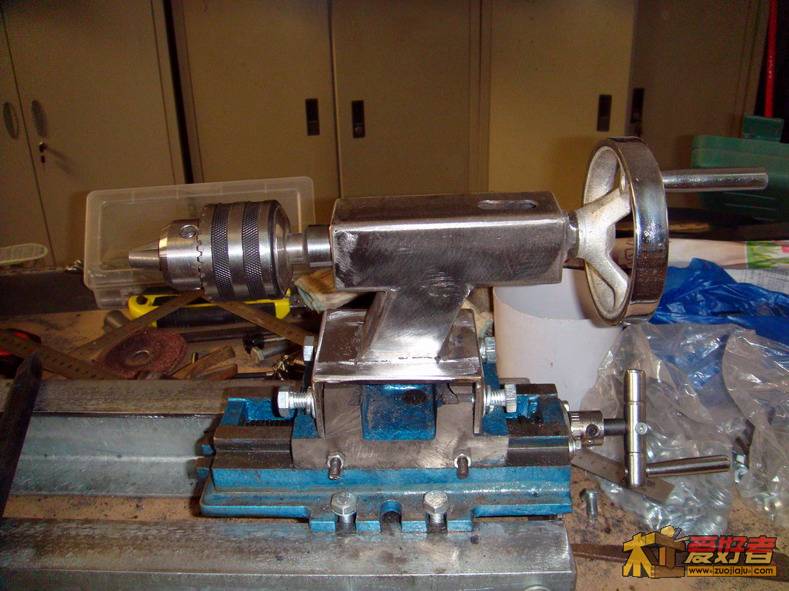

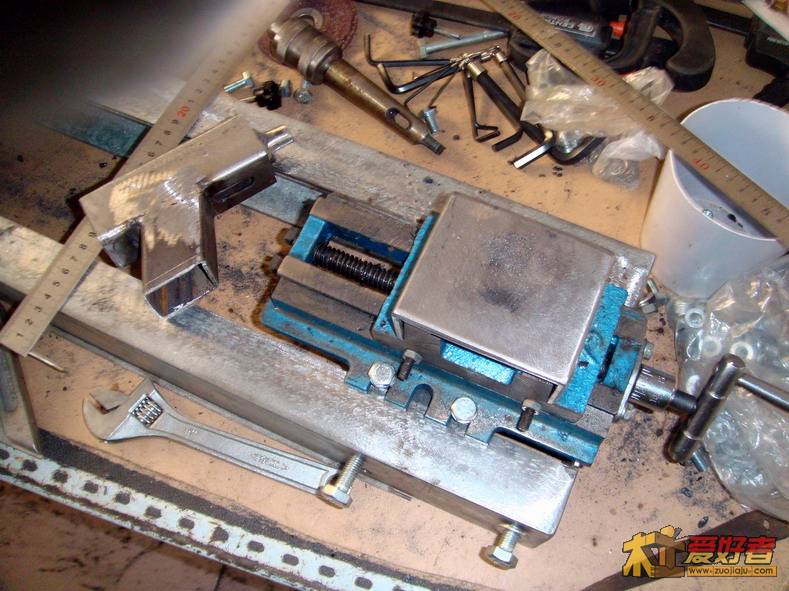

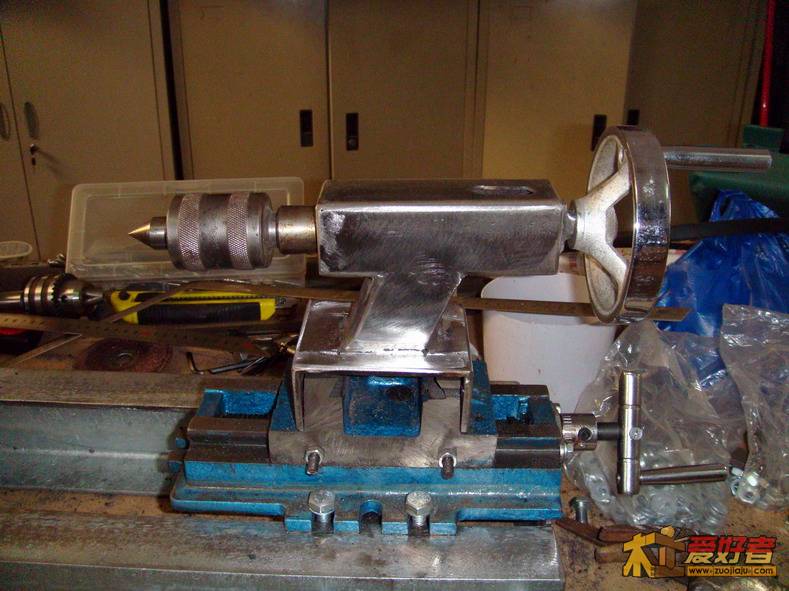

制作车床尾部顶针。因为有时需要对工件进行钻眼加工，所以尾部顶针必须可进行更换，即在顶针与钻头夹之间随意进行更换、固定、前行，所以，采用了四寸十字拖台的下半部来完成。
6 c4 Y' R6 n: U  q

% W) `0 W) v! }+ R9 f( C


; V' d7 I3 Z# y$ ~
  U. d0 o; G- S9 o( O
. h: E) P" O/ `; O9 Y4 Z

; _; C! H6 q% J' V3 {9 ]( E" d# ^  J  q
$ q% c/ z! G; S+ o5 N, y; s( d& q
8 p3 s" f& b) W  l

ydt2338

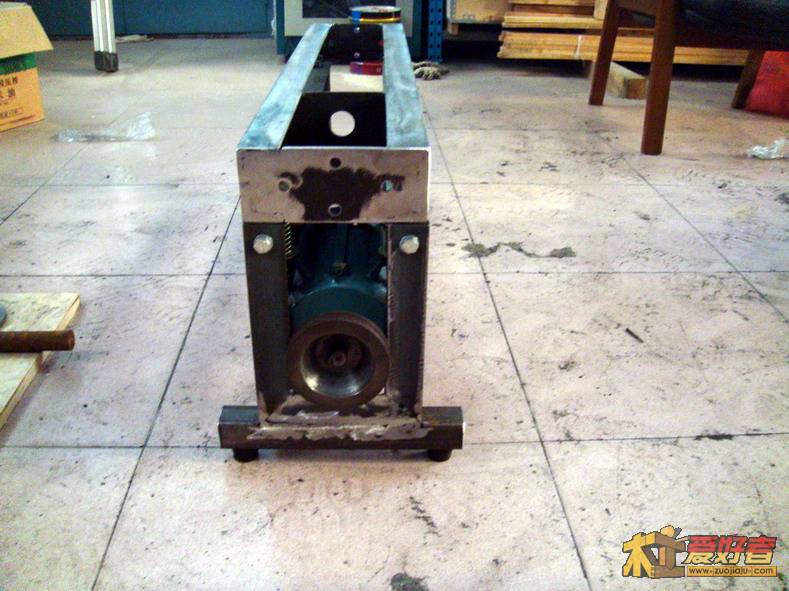

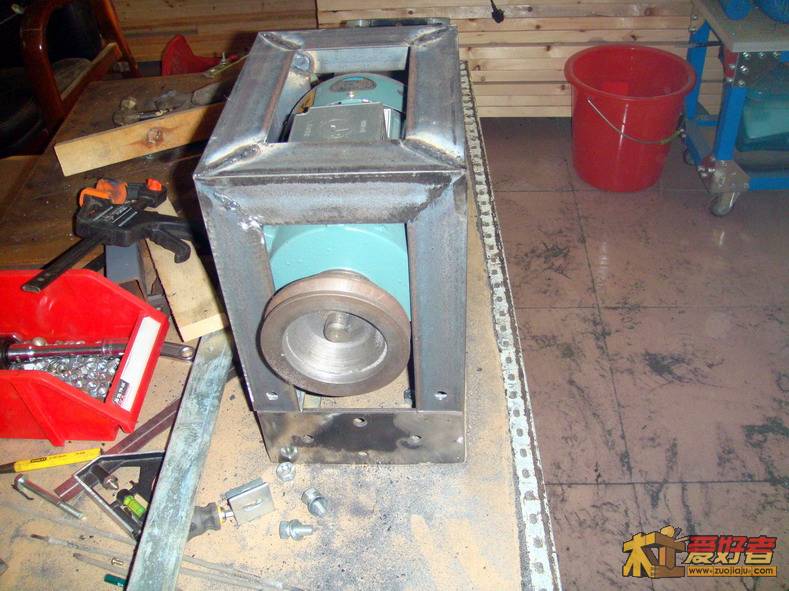

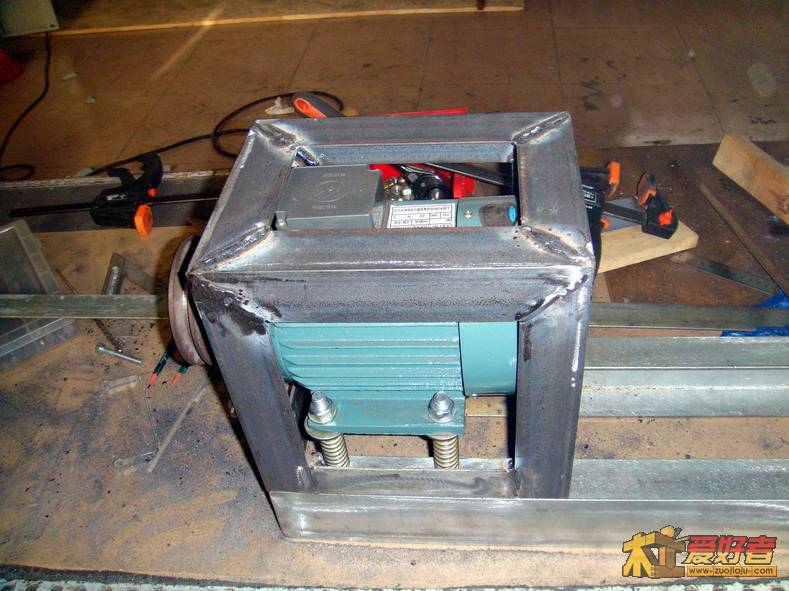

车床下半部初步完成了。上图。
* f: R# i( ]& n

" E1 K5 h, N" |0 P! E" H
4 p0 y  |2 }1 q" }" J/ q1 U$ z
' r( D) s4 {5 L6 [
1 a5 x& s9 F1 H* A
$ X; ~# P6 O( m6 n+ P

ydt2338

        因为从来没有使用过木工车床，特向高手请教如下问题：我制作的这台车床，选用电机的功率是750瓦，额定转速1400转/分。经三级塔轮变速后，转速分别为高速2450转/分、中速1400转/分、低速798转/分，不知功率是否够用、转速是否可以？是加工硬木时转速高还是加工软木时转速高？加工工件的中心高度距地面应该是多少？如果水平手持刀具进行加工，刀把应该靠在人体的那个部位？腰部吗？
        恭请赐教，谢谢先。

xlpot

有能力，看来全部业余时间都在这上面了！

qq82958943

加工软木时的转速应该高``一般木工车床`在加工软木时候的转速最高的可达到6000转` `硬木的转速相对要慢很多`最多也就是3000转左右`而且车木头的刀具``磨制`刃口角度非常有讲究``
顺便打击下你``你的台锯`费了那么大的代价做了个`那么完美的升降功能`为什么不做个角度功能呢`？~~而且你这个台锯`做得这么精致`我认为应该去钢材市场买一块20MM厚的铁板``然后反面的边缘用20MMX40MM铁条``电焊 焊接```铁板反面的当中就用20MMX30MM的铁条拉网状筋`也是电焊焊接``然后到热处理厂做调质处理后`上平面磨`磨出一个基准出来``其实说得复杂这个费用并不贵``一块铁板的价格也就是几百块钱而已```外加热处理 `机加工费用`也不贵`算1000元吧``也比海威小金刚便宜`在说你这现在是```标准的箱式台锯了`基本上已经超过了`小金刚的结果了`

qq82958943

顺便忘记告诉你了 ````木工车床``夹具`不是工业车床上的那个卡盘```应该是梅花顶针`两头对着顶的````而且那个车床主轴的轴承``也不是普通的深沟球轴承` `应该是双列`或者是单列`滚柱轴承`如果上了一万转以上的速度``还得用调芯滚柱轴承`也叫象心轴承`

木工初哥

对我来说，楼主就是天才，要我弄我肯定毫无头绪

甲乙寅卯

楼主功夫了得：车床马达脚设计巧。台锯升降机构固定脚及支撑不理想，不能调水平垂直，自重都做成支架变形。

qq82958943

qq82958943 发表于 2011-11-28 12:14
顺便忘记告诉你了 ````木工车床``夹具`不是工业车床上的那个卡盘```应该是梅花顶针`两头对着顶的````而且那 ...

  P7 g3 ^: B/ _8 a- P3 J木工是没有卡盘的``因为车木头的时候`如果车床固定木制工件`则是采取夹的方式```你在进刀时``木料在车床卡盘夹持处`就变形``进刀量特别大的时候`甚至是脱出来也是有可能的```所以用两个梅花顶针`把木头顶着车``比卡盘精度要高`而且还可以比较简单的实行车偏心换工件的装夹时间``但是梅花顶针也有缺点` `比如你的车床尾座`能不能完全瞬间锁死`等也是问题`

ddddjamx

这么好的帖子我怎么才看到。。。楼主加油！

dacexi

楼主很牛，做的很好，这个年纪能有此干劲，实在令我等汗颜啊。

小鱼的泳池

大力支持，加紧进度！

随便溜达

佩服你的干劲.但不看好你的台锯.
* d' U3 G0 r8 _; @# E: J台锯最基本的功能就是切直角,你的锯轴径向已经固定死了,怎么调整锯轴与台面的平行度呢?
