冲动是魔鬼,自制台锯、木工车床同时开工,现场直播,海量图片。新进程在167楼以后。

   火... [复制链接]
 楼主| 发表于 2012-3-22 18:17:54 | 显示全部楼层

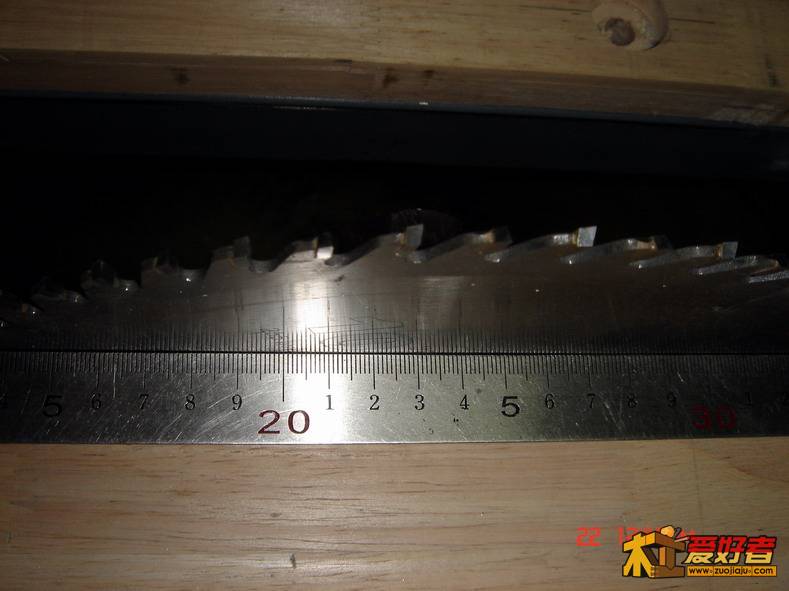

调试后,精度还是可以的。8 o( G) V3 u6 N, P" j! f

; r3 x- b- D' l" O/ ~4 t7 u/ ?$ l DSC07762.JPG
4 _  _( \; B. g$ J/ ?5 ^- d8 I, k) H" n
回复 支持 4 反对 0

使用道具 举报

发表于 2012-3-22 20:13:19 | 显示全部楼层
上次一直看到你腰疼,快忘记时,终于看到你快完工了,羡慕嫉妒恨啊~巴不得马上完成自己那个,呵呵。
回复 支持 4 反对 1

使用道具 举报

发表于 2012-3-22 21:09:22 | 显示全部楼层
ydt2338 发表于 2012-3-16 20:53 5 G* n% M) I  j' J7 g8 Z6 n
用拉马将皮带轮卸下后,仔细滑动轴承,发现声音来自轴承座内。打开轴承座检查,发现系轴承座加工粗糙,轴承 ...
$ |1 i" o" @9 v' p1 T$ D* s/ [
我的都换成精工的了啦,一只25元,轴承不能用差的!
回复 支持 1 反对 1

使用道具 举报

 楼主| 发表于 2012-3-23 19:31:11 | 显示全部楼层

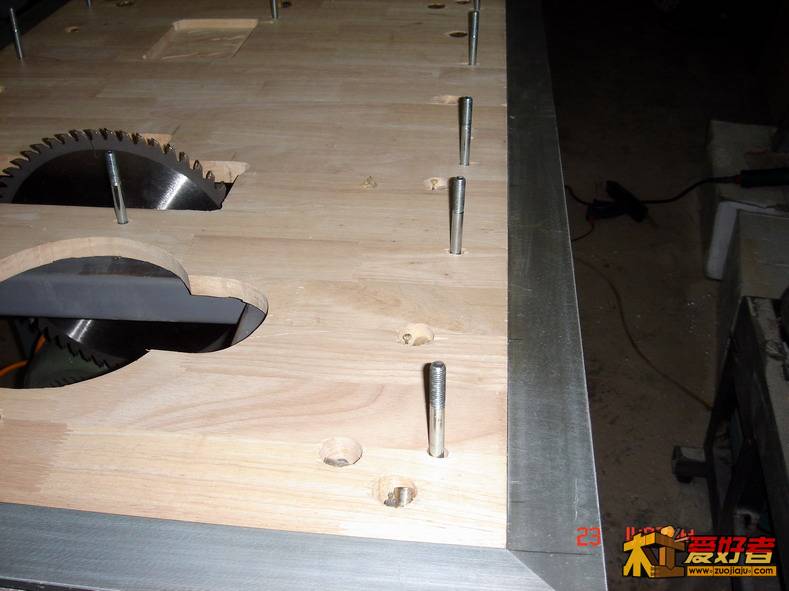

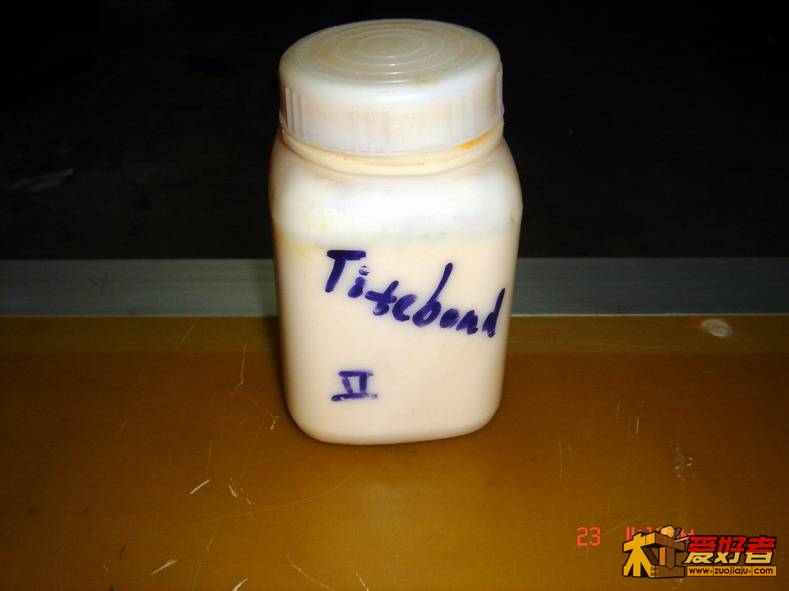

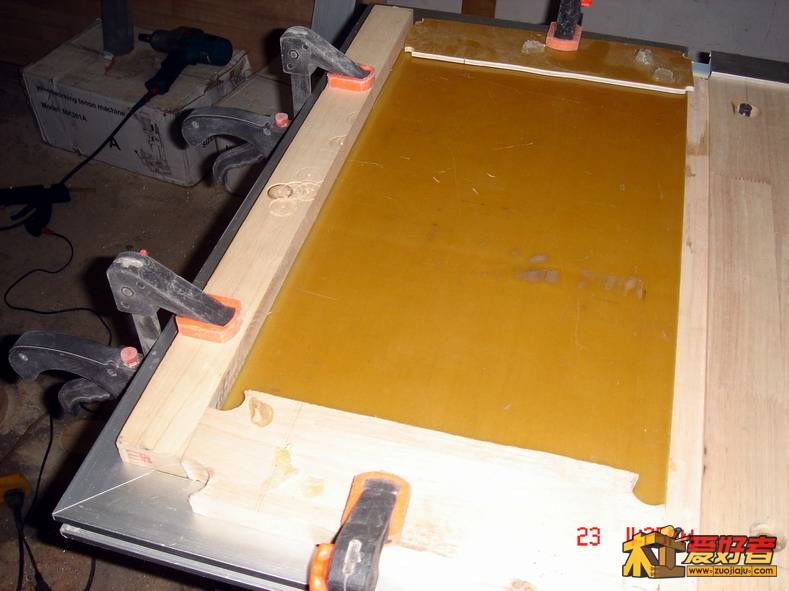

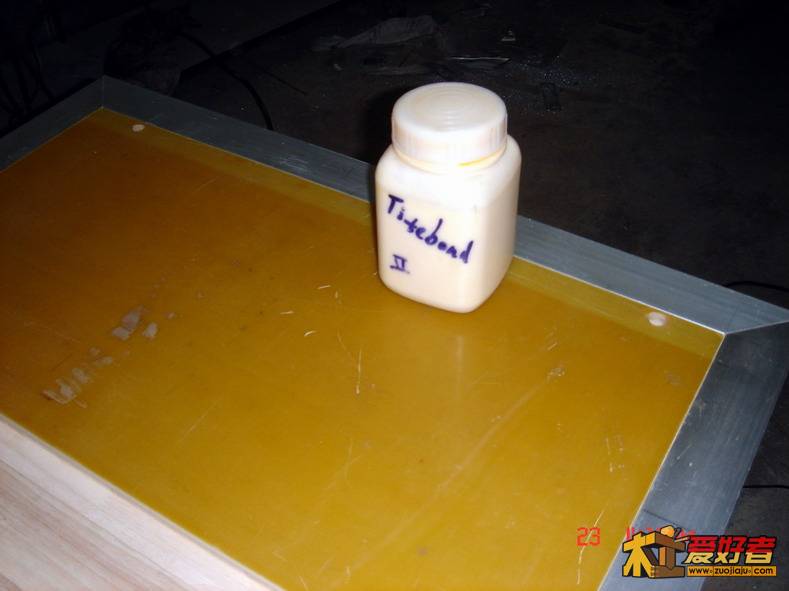

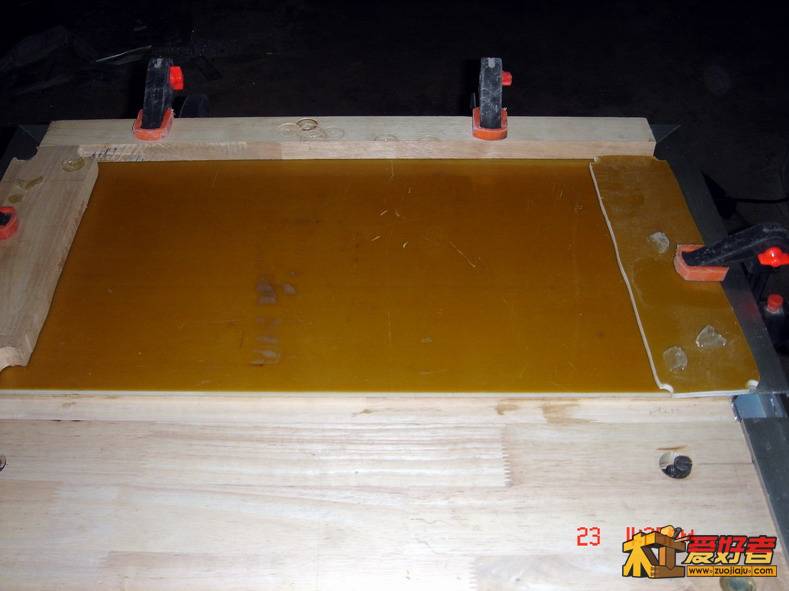

        今天的PP不多,快下班了才抽空干了一会,刚回到家里吃过饭(LP给包的饺子)。主要是开始粘贴台板的面板,用的是去年买的太棒2,有点干了,不知是否会影响到强度,所以,先粘贴一部分,待明天胶干了看看效果再说。

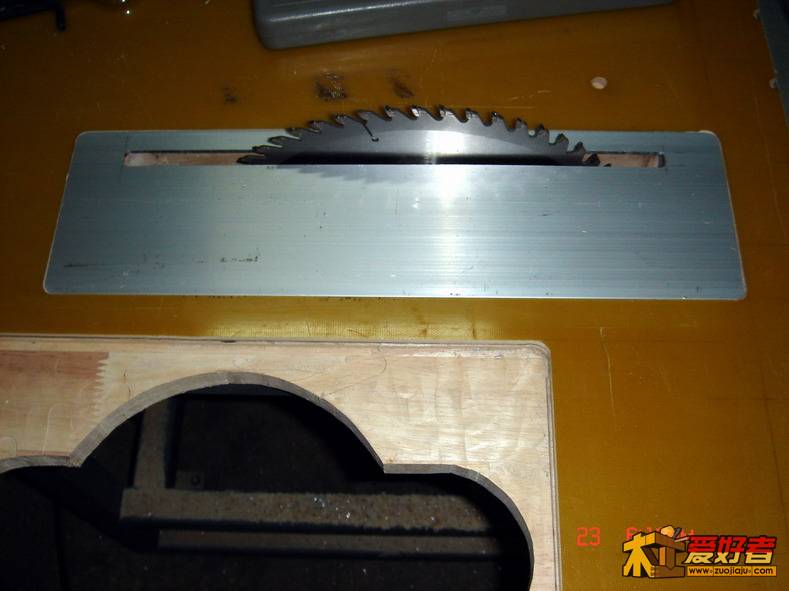

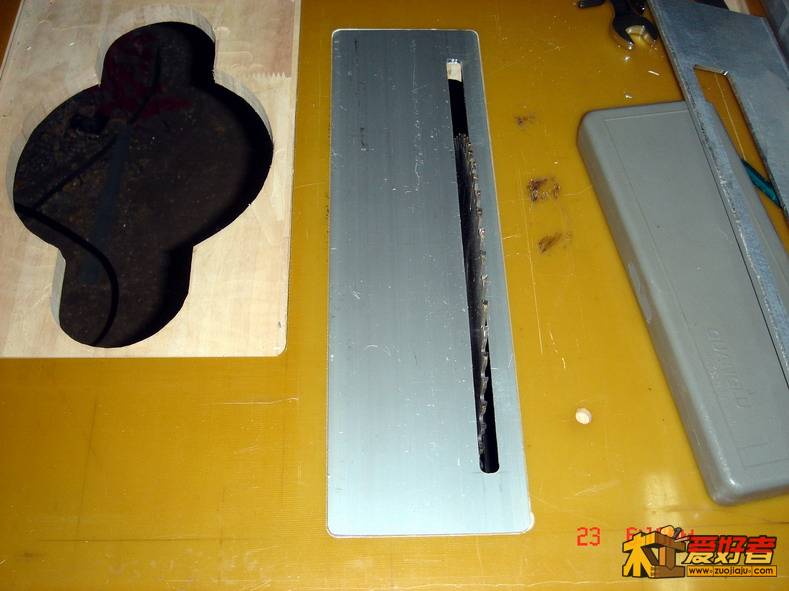

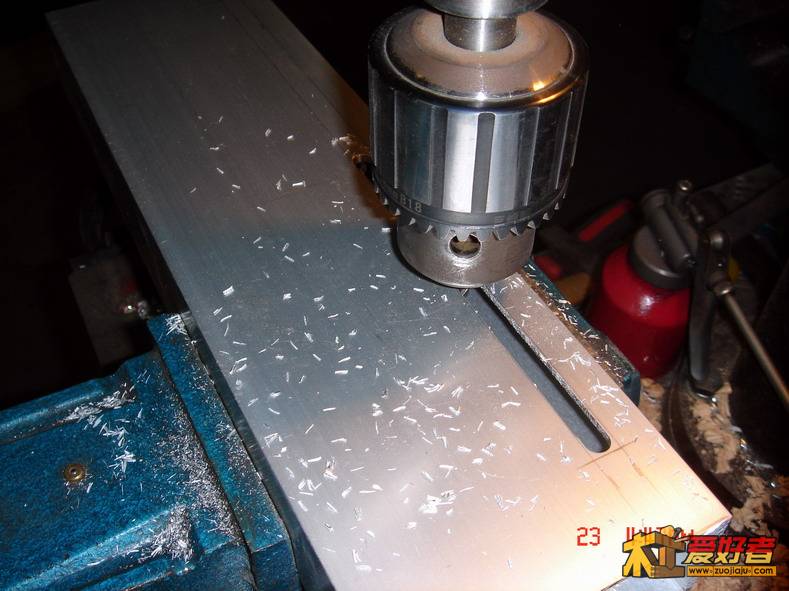

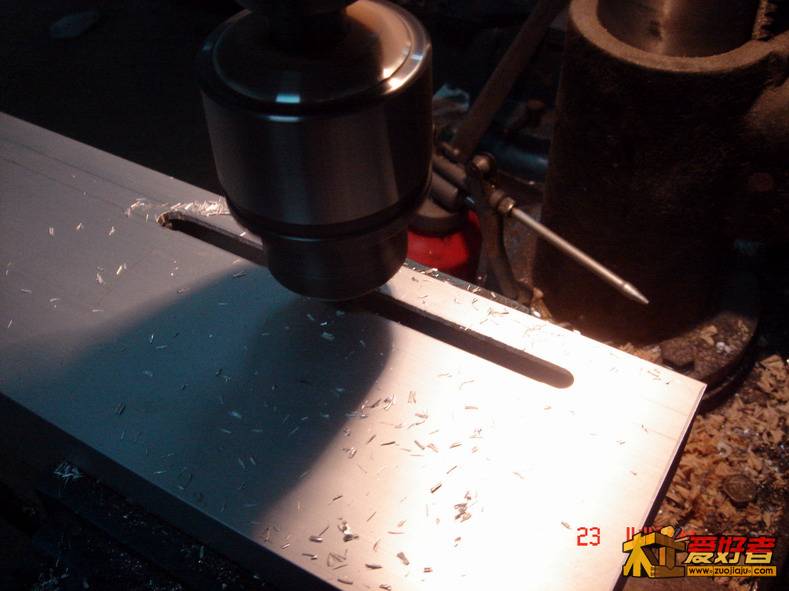

4 g. f- ~  M  E; }; ~& c    还做了项工作,加工了一下锯口挡板。哈哈,那叫一个难,开口用的钻铣床,需要一点一点地铣,应为铝比钢铁软,加工量大了容易跑偏。铝方管先不要切开,将两面的锯口开好后再分解开,这样有利于夹持。- c, D3 C/ E  Q$ D1 c$ b: s
    锯口挡板一共做了两个,一个是常规锯片的,开口9毫米,另一个是DADO用的,开口20毫米,不知是否还要做一个介于两者之间的?请高手指点,谢谢先。) p$ G3 O+ R. ^
  ]5 g' E+ i7 Q$ L* I
; w! |3 x) u3 b4 z
4 ^4 f9 d1 M9 k3 l* E DSC07766.JPG 2 t) }' y- o; t& Z$ k6 J

6 Y; i8 W7 `. w& ^( L8 s DSC07767.JPG
( O; ^8 \1 ]! U" v& o$ V
# @% C: t  H8 C, E+ a, U0 R3 } DSC07768.JPG
" R/ [! W% N( Y& {2 C: ~3 }8 K1 d1 e* J0 W. Q* [
9 f8 a! `1 U& {, W8 v4 p
6 M. X, R) Q: [' b- ?( q6 z DSC07770.JPG ( ~1 B5 N/ S- x

) D1 a* Q0 \* d, V DSC07771.JPG
( s& A3 k" E! ~: v: y1 D5 U+ q3 T' o8 i7 ~, T! Q6 ?  f, v
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-25 18:37:17 | 显示全部楼层
        今天是星期天,实实惠惠地在车库干了一天。没人打扰,没有电话,惬意呀,惬意呀,惬意极了。

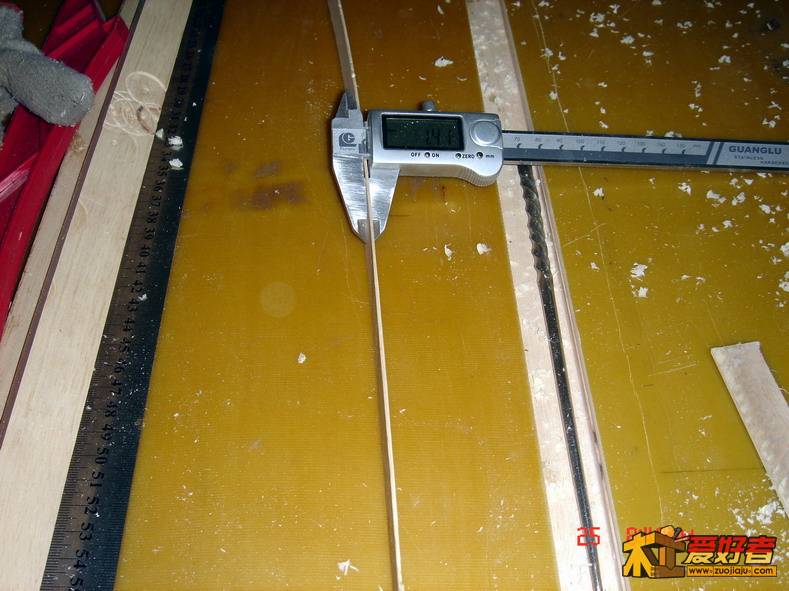

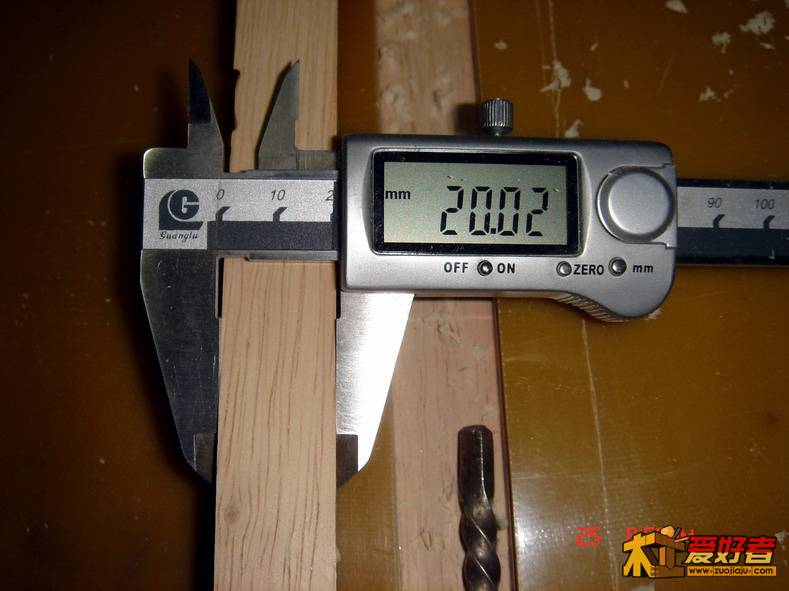

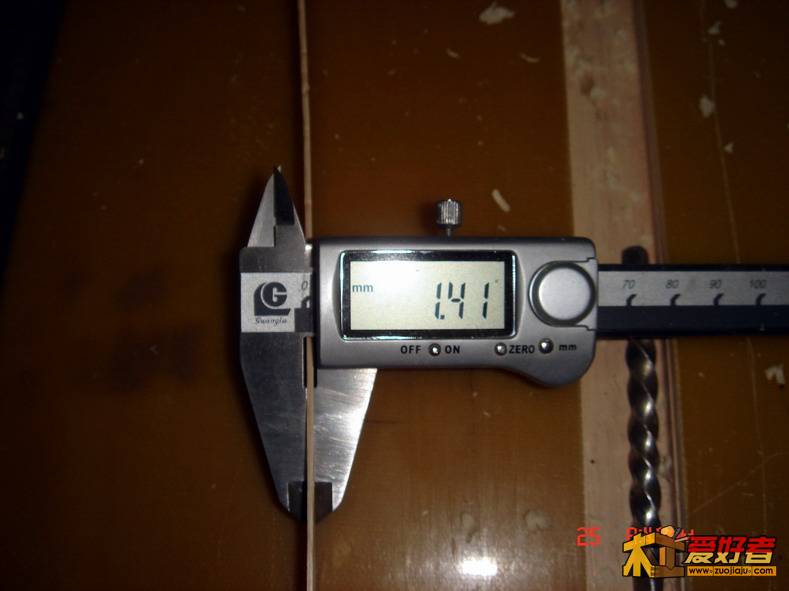

# S8 j0 O# F- g# d    昨天做好了锯口盖板,今天进行一下固定。没固定前试着锯了两块木板,靠山定的是20毫米,看结果,还下来一块非常薄的边边,竟然非常平整,效果简直就是........6 R3 \" \) |& g
5 C  ?  L5 N! O9 V) v
DSC07776.JPG " F& r: e4 K- T& i
) K0 b; S* K: D
DSC07774.JPG 5 M& W8 Z) d9 |, I
$ l0 c4 j9 H( l! M: C. W
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-25 18:42:42 | 显示全部楼层

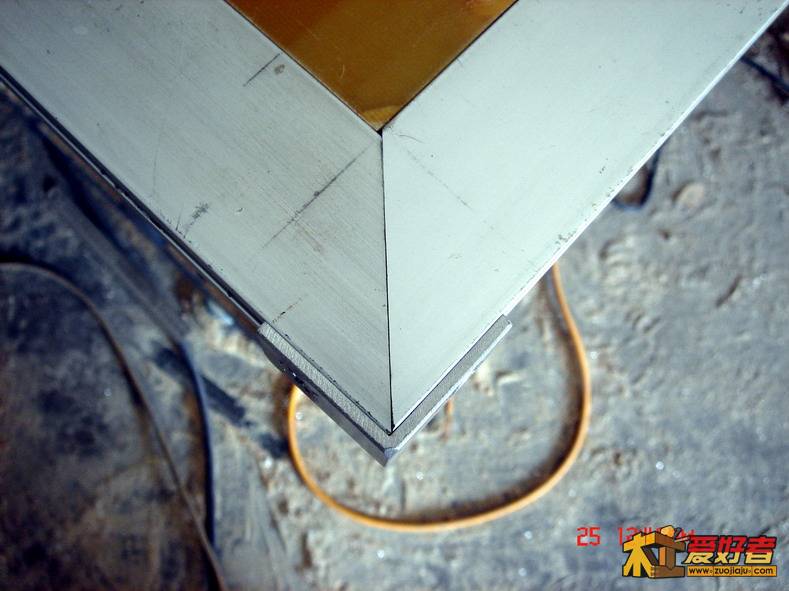

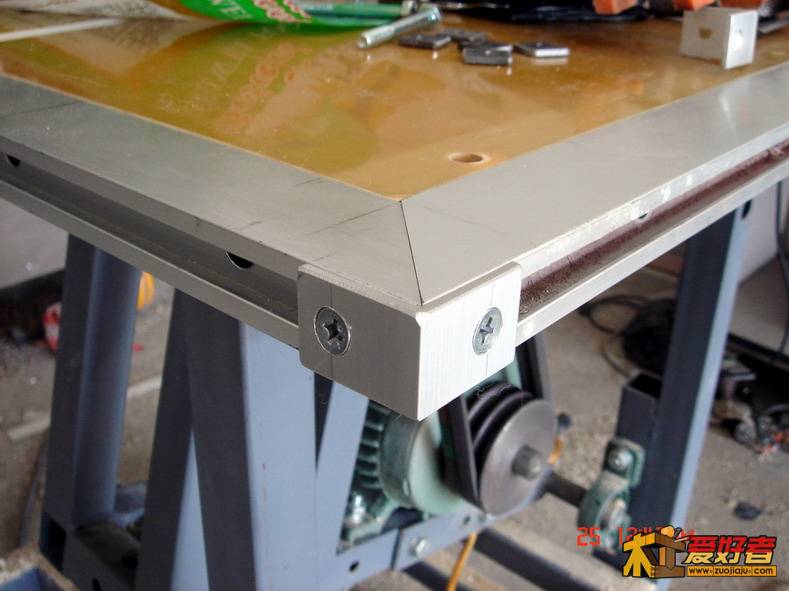

做了几个包角边,增加了强度,也防止老是刮裤子。
+ [4 c7 z; t  S* f7 Z1 Y, f, C  P8 d* `& P$ d2 `& t4 g. }
DSC07777.JPG % `) y$ x6 C$ |& J

8 `, B- @! ?" P7 `: j DSC07778.JPG
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-25 18:45:23 | 显示全部楼层

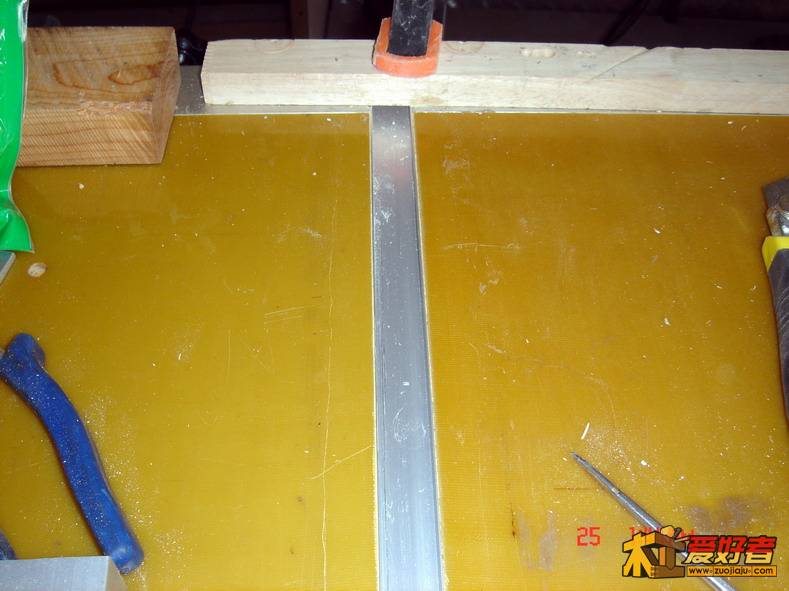

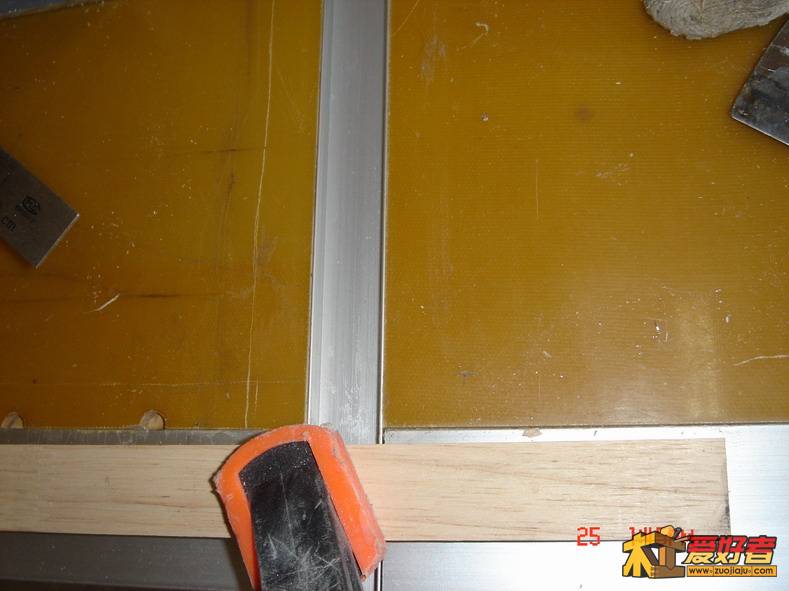

安装推把的滑道。
$ R, G# [* R- a$ h2 N# ]! H3 X' y" P
5 s) O! E: w- z! B8 ~# m0 ]' s) E DSC07779.JPG
0 ?( D. J  m# u2 n" I+ `- d; s, {' x- H6 B/ e
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-25 19:18:55 | 显示全部楼层
今天的网络怎么了·?还有图片没发呢。
回复 支持 反对

使用道具 举报

发表于 2012-3-25 19:34:53 | 显示全部楼层
继续关注
回复 支持 反对

使用道具 举报

发表于 2012-3-25 21:45:25 | 显示全部楼层
网络还没好么,我都去超市回来了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-26 19:00:14 | 显示全部楼层
先发几张昨天的PP。

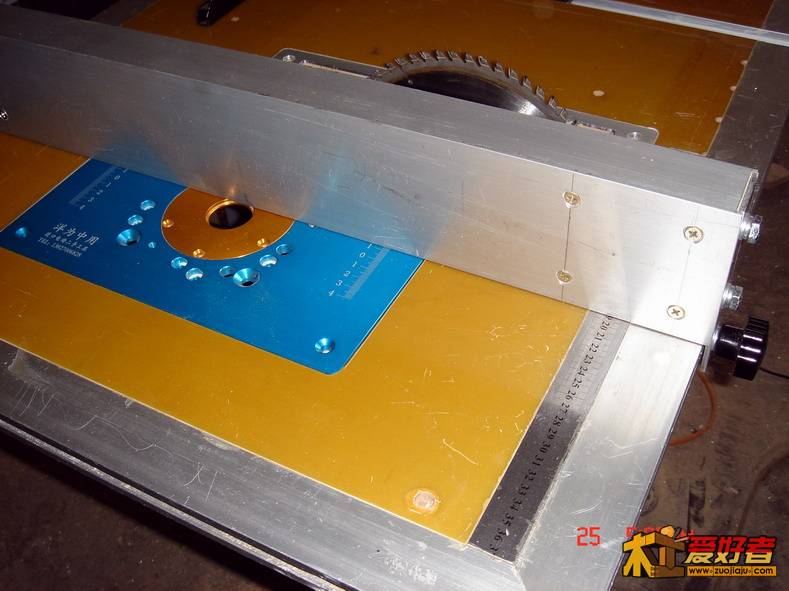

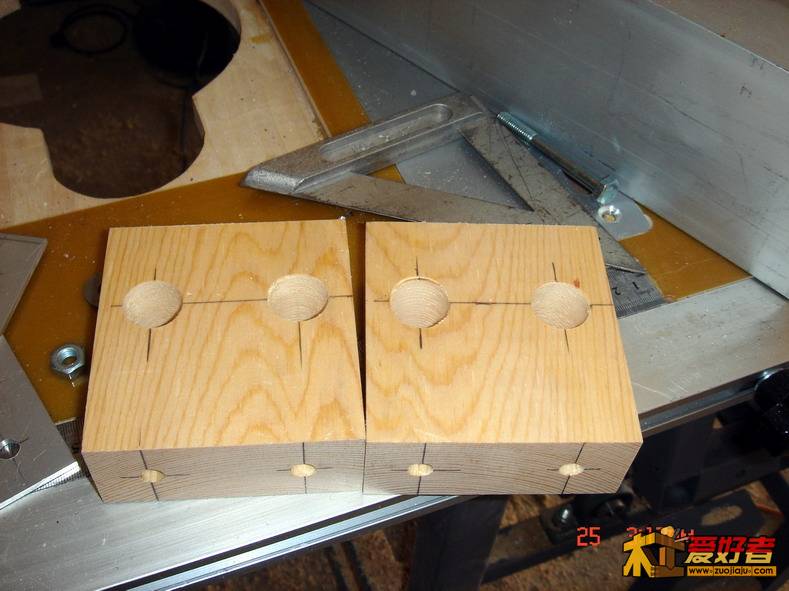

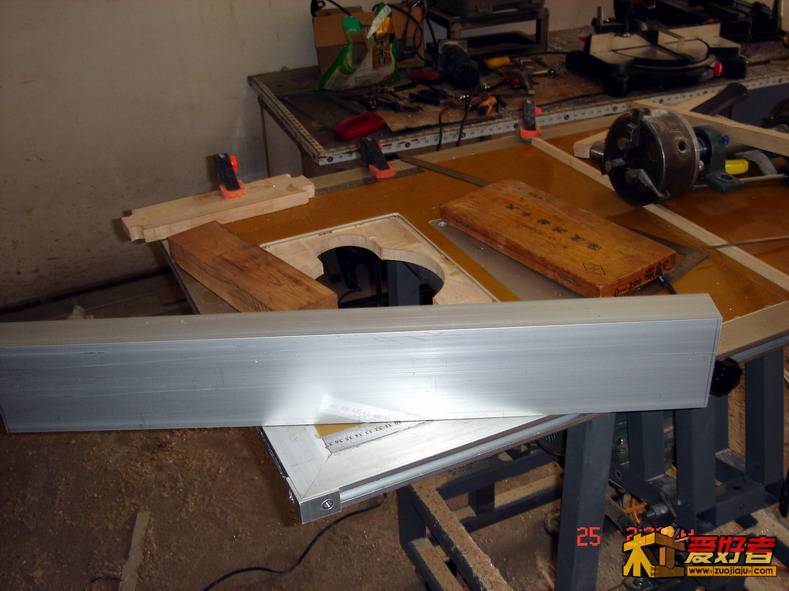

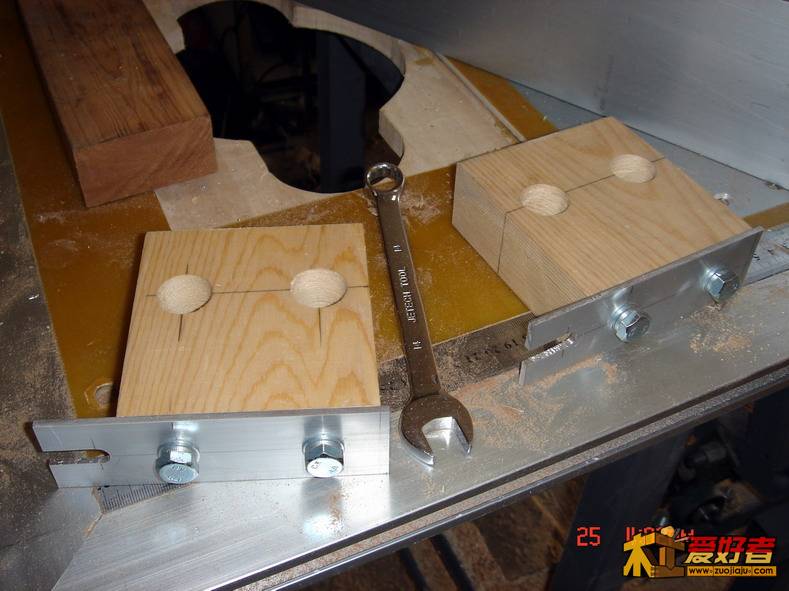

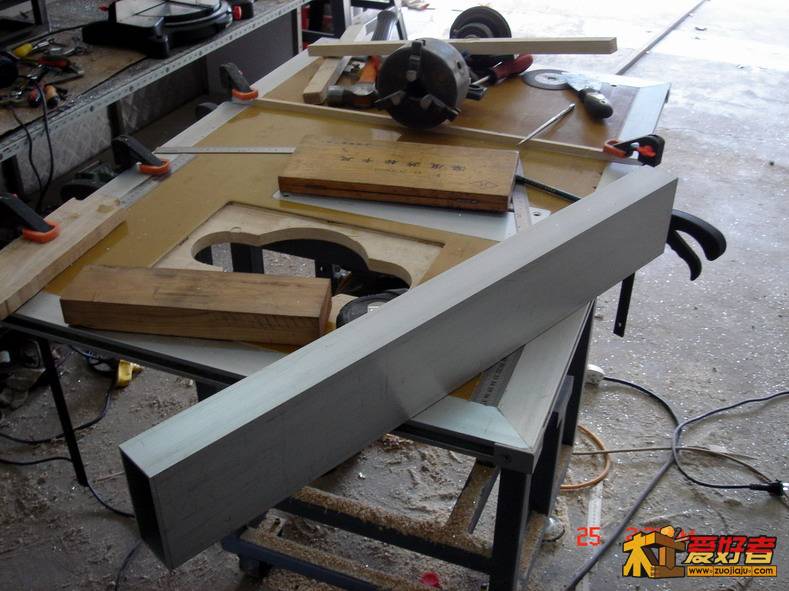

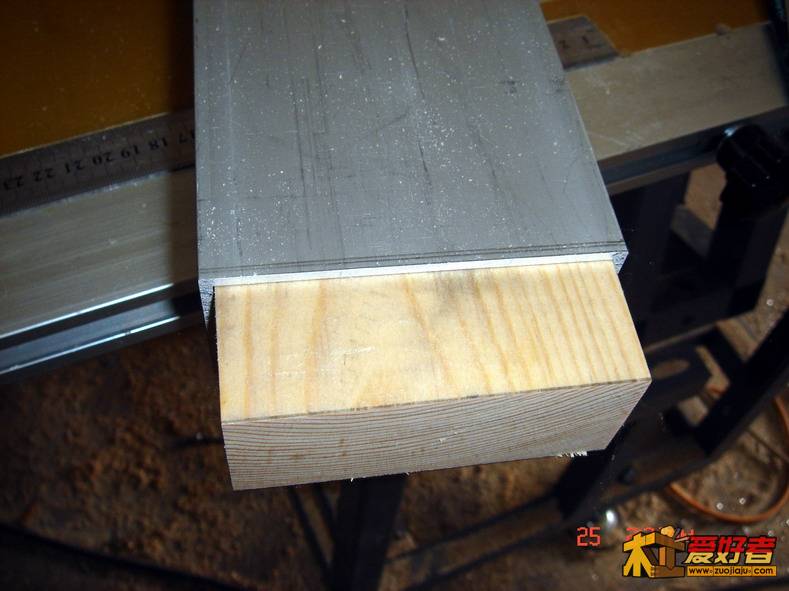

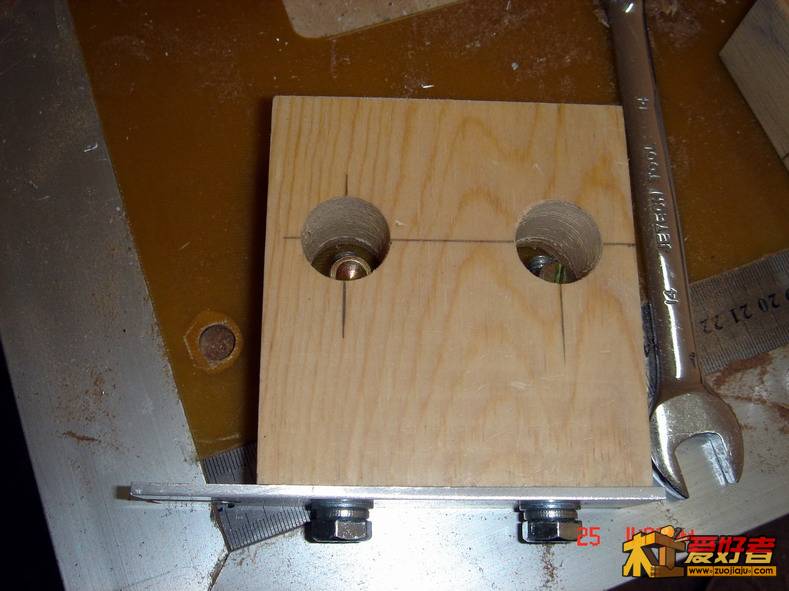

: Y% m+ U5 J: A$ q开始制作靠山了,还是以前的想法,靠山两面用,一面台锯,一面雕刻机倒装。! h! w8 {6 e6 C" @7 u4 Y5 A
不多说了,大家一看就明白。" I7 {* x  H7 [; ]4 c% i9 T

3 i; q% j) s( i: x: z* u! L, S6 C% f% M. s* ^- q
DSC07781.JPG ! T4 k  m& _* s" A6 R# j& h
0 ?" z7 _) m' ^4 r% s& G
DSC07782.JPG * v0 D0 ?% M  `- v, [

& T/ l/ N2 @! I+ T. y' N( k DSC07783.JPG
0 T: r% ~( r3 C+ J& m# A- h1 C! S; G* w- ]: C
DSC07784.JPG / T' R  w' W: ~0 W& k- l6 M

; X8 ^: Z' a5 f" v DSC07785.JPG
. t9 i# x2 c/ T4 r2 s
' j  n8 v& S& z! f" h  N DSC07786.JPG
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-26 19:03:02 | 显示全部楼层

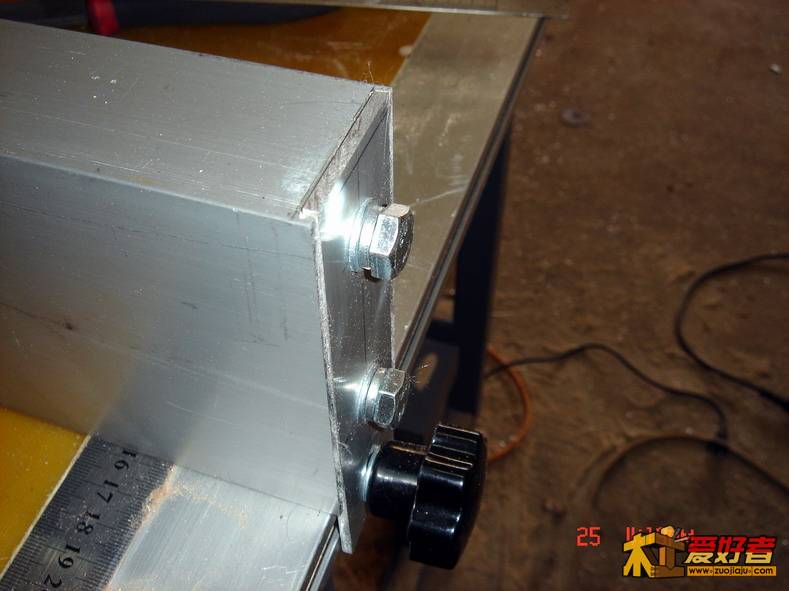

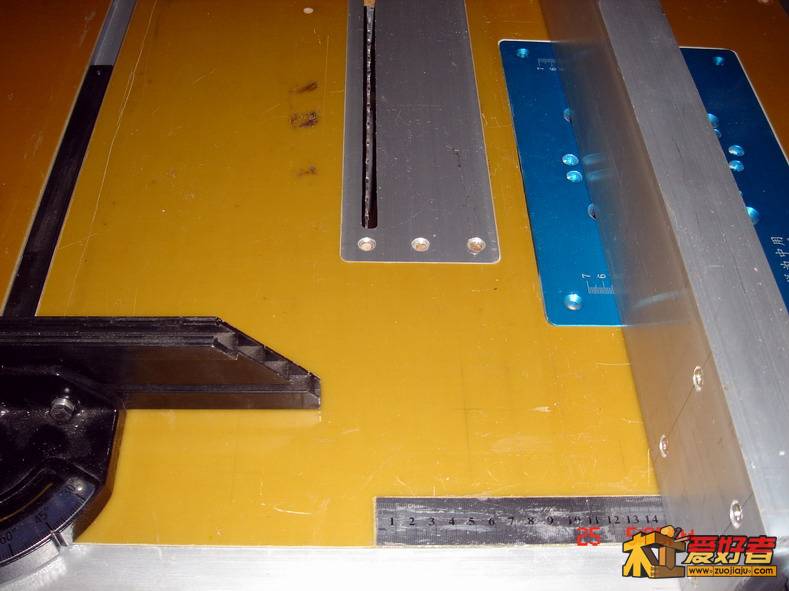

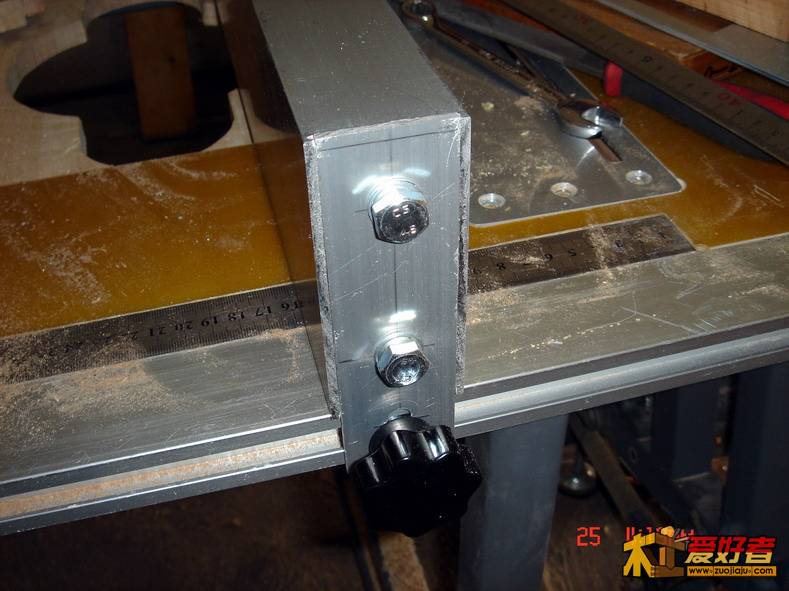

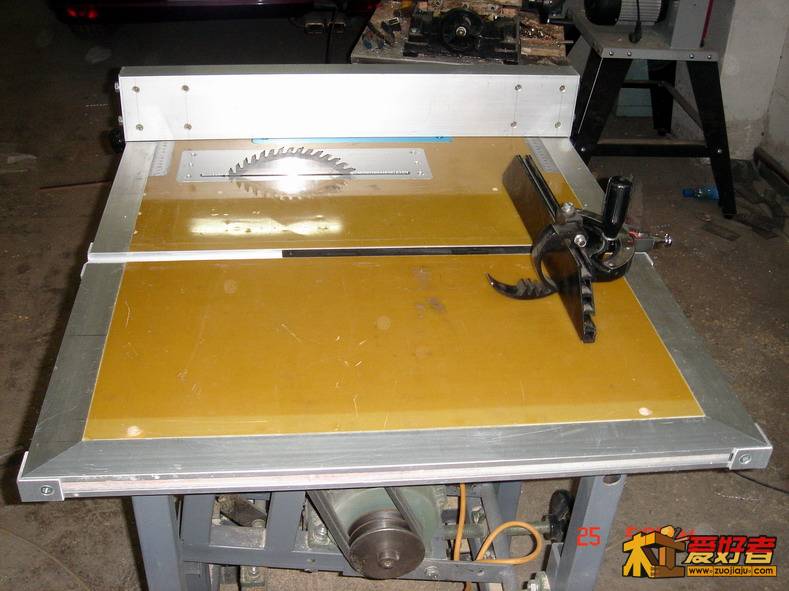

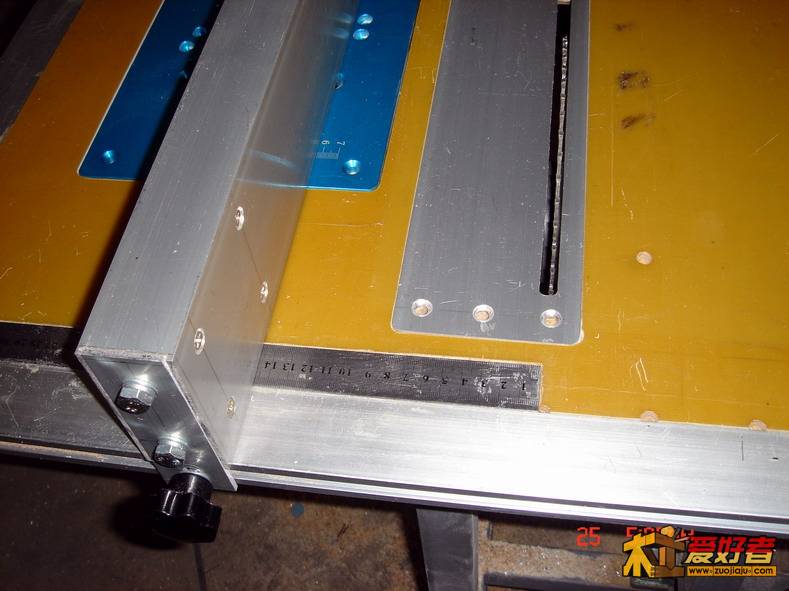

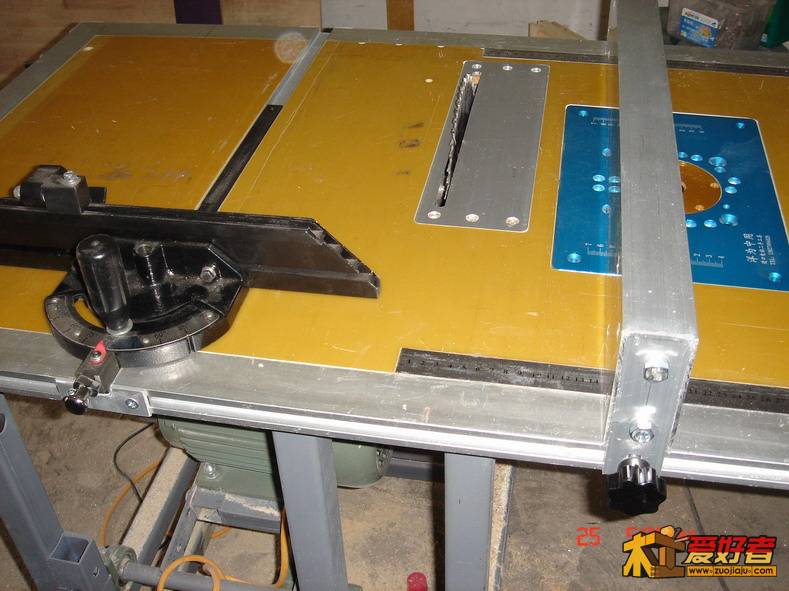

继续上靠山的PP6 E9 j% J( {6 P

4 I( v( J# h3 o6 E2 O2 g4 s& o DSC07787.JPG , d* {! ]0 S# e0 W

7 E* ^1 t6 Z! q/ `& \9 L7 v DSC07788.JPG * m, U& s# W4 e2 U+ l6 [
  v; C% A  i$ O6 w: A6 W2 I( h
DSC07789.JPG   `) V+ _# ~6 a7 a5 ~" q

3 e+ _# M. |1 i( ^: \2 d DSC07790.JPG ) `! ^5 n# `! Z, @: m0 U

1 L/ Y  t% _" s; } DSC07791.JPG 1 Q2 p; H, ?) B! ]2 C6 |0 ], v2 `

: C0 h: L$ L+ {6 @. [& p DSC07792.JPG
5 Z5 F' _/ z. E& E
6 f8 D: o1 \' h. ~" _% M5 T9 l DSC07793.JPG
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-3-26 19:09:11 | 显示全部楼层

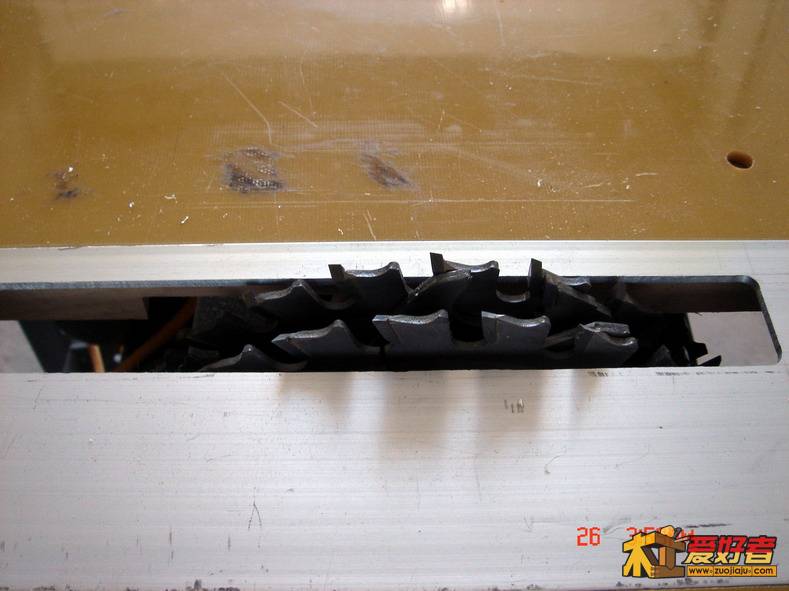

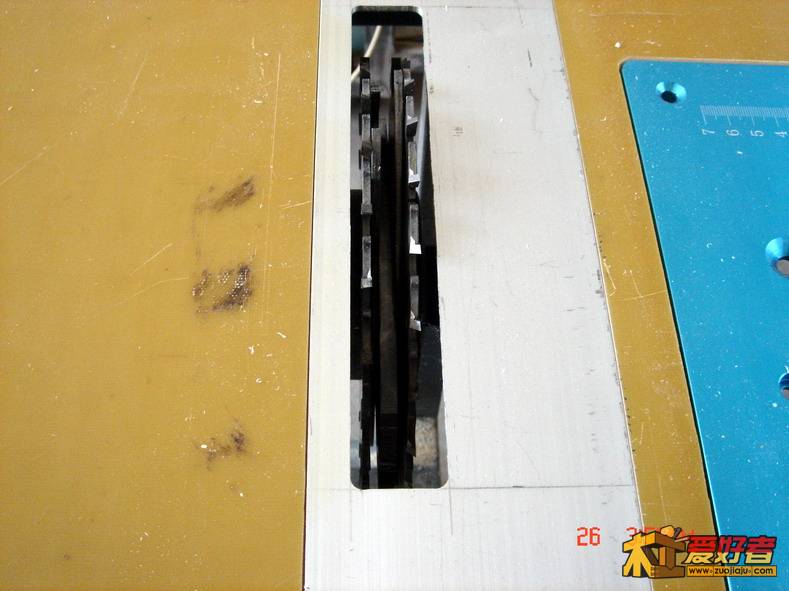

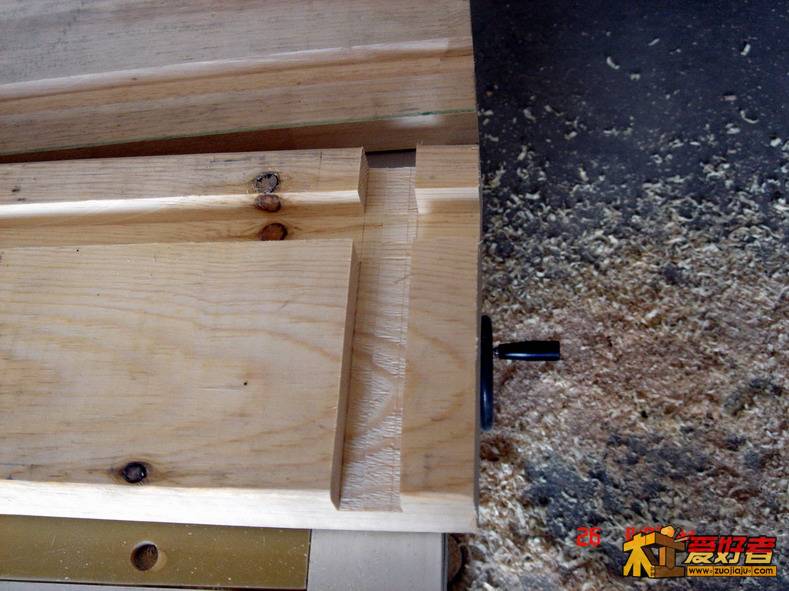

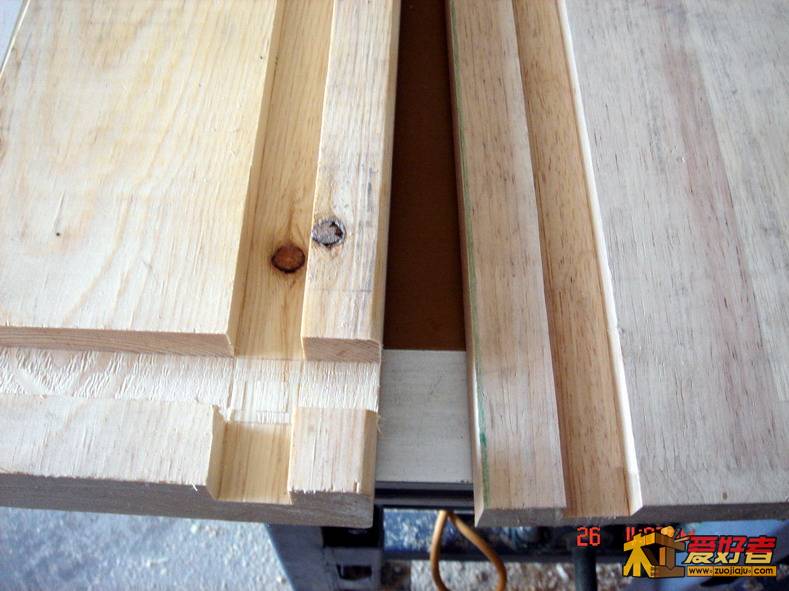

        今天因为工作较忙,需要安排明天的一个重要会议,所以没有时间进行积尘部分的制作。快下班的时候到车库去了一趟,试了试DADO,看效果。0 u9 \0 r% [1 R0 `
+ v+ w6 J0 K7 a3 {- n
; H0 E0 c, j( P3 P% K* o) z( R- x0 {- g
+ P2 ~! b. x+ R& |+ L+ H; V
$ U& b/ X5 U5 L7 p  q DSC07803.JPG
3 d7 T0 t0 |4 k1 c% ?" l6 p+ m) S, M6 g, H3 ^
回复 支持 反对

使用道具 举报

发表于 2012-3-27 12:34:23 | 显示全部楼层
继续关注。
回复 支持 反对

使用道具 举报

发表于 2012-3-27 15:57:45 | 显示全部楼层
楼主太牛了,佩服佩服~~~
