连体千斤刨子制作

jiangjianguo · 发表于 2011-10-28 23:40:20

本帖最后由 jiangjianguo 于 2011-10-29 14:04 编辑

       看到有的木友用高档木料做刨子，真是感到惋惜，为什么不做成连体千斤的呢？
   连体千斤刨子好处很多，尤其是对于工具爱好者来说更具有观赏、把玩性；对于实用者或使用者来说，只要一拿出刨子，就可显示出你的技术水平；对喜欢动手的木友来说更具有挑战性。

如果有动手能力的木友需要图纸，可在这里留下你的邮箱地址或用站内短信，给我的邮箱发个邮箱也可，我会在2-3天后将图纸发给你。我的邮箱是：jjg2288@126.com

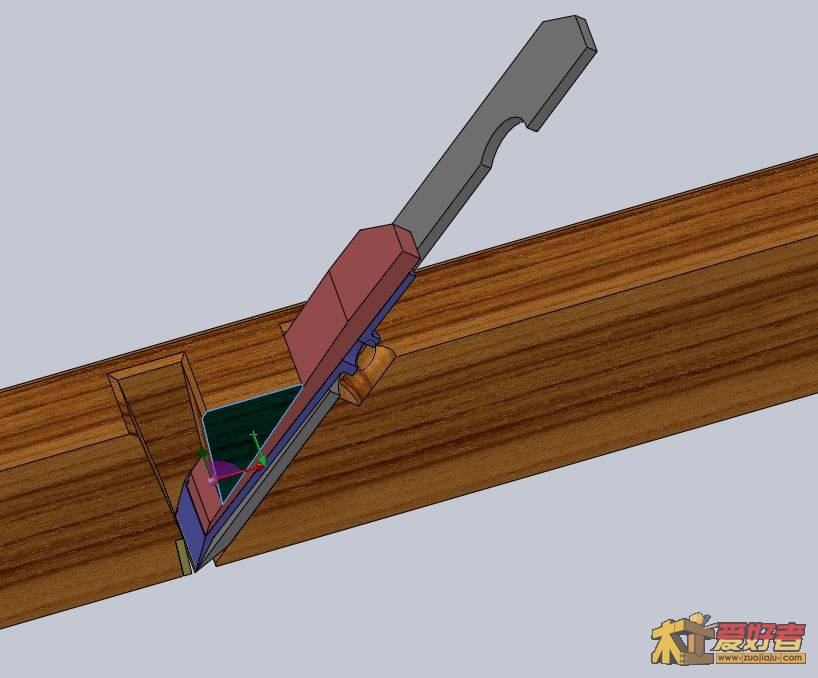

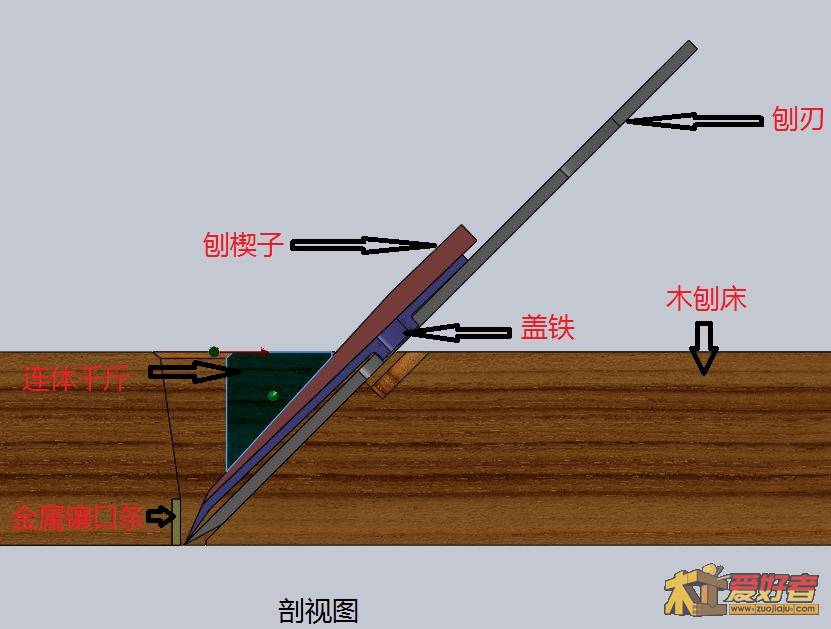

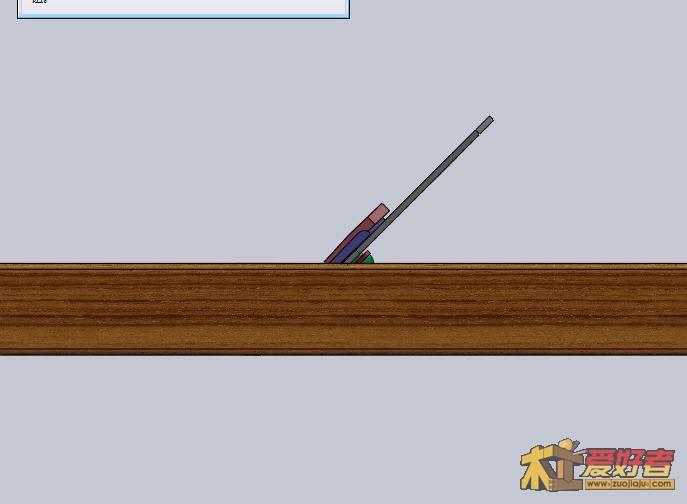

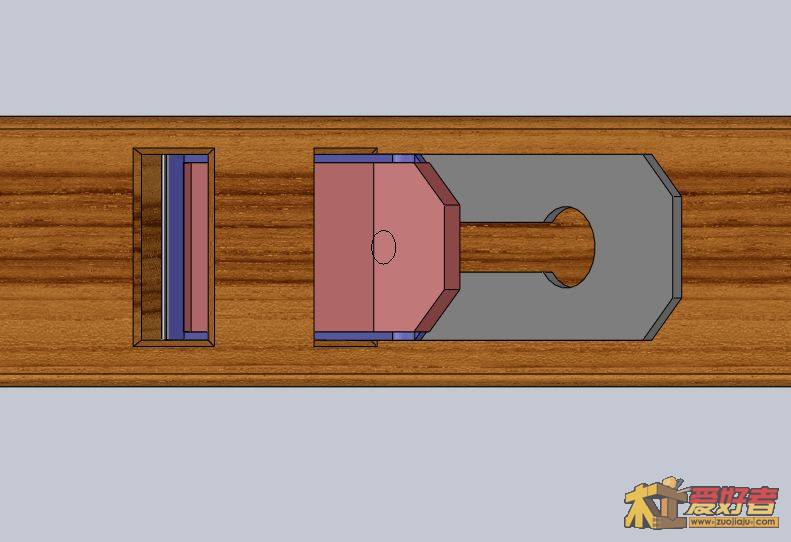

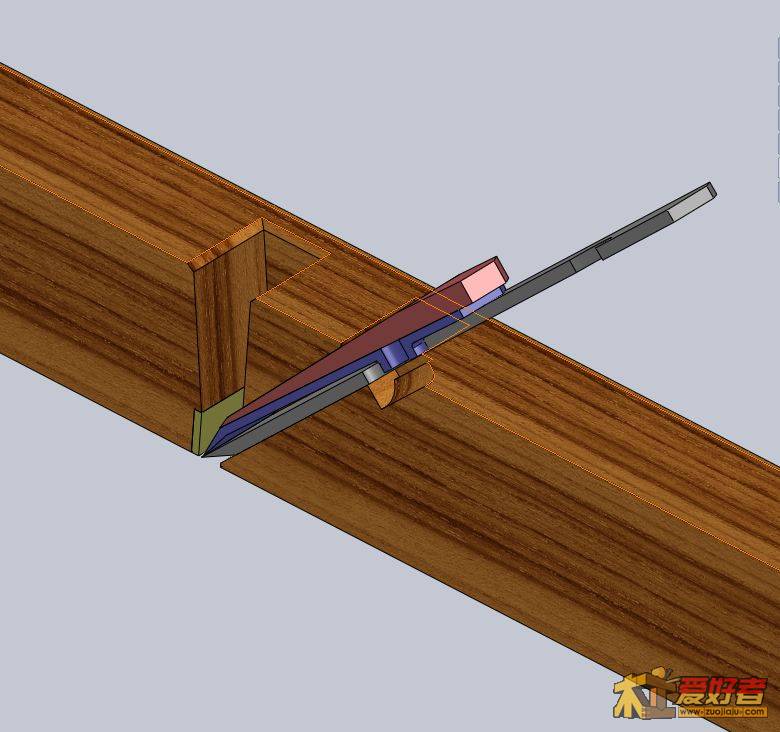

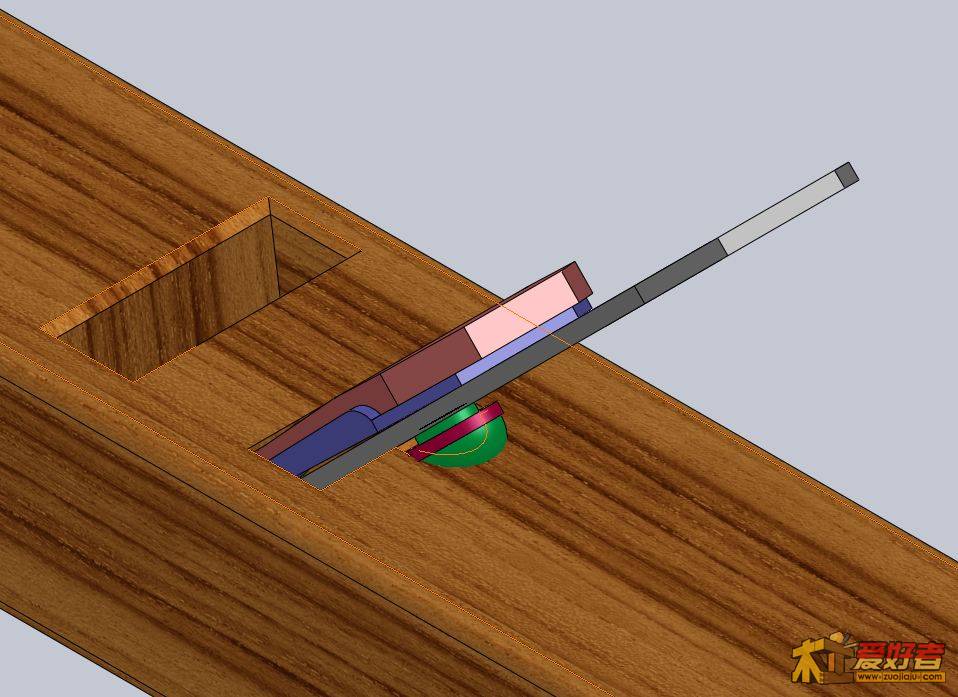

我的图纸是用SolidWorks2010画的，如果你的计算机安装了这个软件，我将原图文件发给你，如果没有安装本软件，我以截图后的文件格式发给你（*.jpg)。再如果你读不懂正投影图（三视图），我还可以在立体图的基础上加上尺寸再截图后发给你。但需要你提前说明。自己动手做，难度较大，难在如何保证千斤尖角的完整性上（不崩塌），是对你的动手能力、木工基本功和耐心等方面都是一个考验。

xiaoling7240 · 发表于 2011-10-29 00:01:01

很好喜欢，已发邮件给楼主，给发份图吧

supercat · 发表于 2011-10-29 00:01:46

求名词解释，什么叫连体千斤刨子？？？？？？？？

木工乙 · 发表于 2011-10-29 00:08:12

就是不用金属杆对不？

kelvintsui · 发表于 2011-10-29 00:11:42

本帖最后由 kelvintsui 于 2011-10-29 00:16 编辑

中间不抠开,是为连体

抠开,不用千斤棍,是为整体

说个题外话:连图纸都懒的画(或者想一遍),能动手做出来?

严丝合缝 · 发表于 2011-10-29 00:20:35

图中绿色的那部分？似乎之前看到的都是掏空的，图里的是连在一起的，估计掏空了是为了加工方便吧？

laohu271828 · 发表于 2011-10-29 08:01:29

多谢楼主讲解。问一下，
1、两个口先掏哪个更合适？（是先掏出花口吗？）
2、在掏放刨刃那个斜面时，空间小而且斜，有什么技巧吗？
希望不吝赐教。

198313 · 发表于 2011-10-29 08:44:52

l连体的更坚固吧。。我手上都撑坏了两个千金了

刺槐 · 发表于 2011-10-29 09:10:50

不错哦，虽然我也一直想自己做一点工具，但是手边的木料确实令我有心无力，没有像样的好木料，再加上现在的木料价格死贵，哎，望而却步！

lxcsl · 发表于 2011-10-29 09:12:59

不过这个难度也不低

与木有缘 · 发表于 2011-10-29 09:46:46

我喜欢,谢谢楼主我的邮箱号1357646670@qq.com

blackcn · 发表于 2011-10-29 11:25:16

请问下楼主用的什么作图软件

sweet · 发表于 2011-10-29 12:18:50

我的相册里有

我在玩木头哦 · 发表于 2011-10-29 12:19:25

我喜欢,谢谢楼主我的邮箱号jic385657236@yahoo.cn谢谢

wxm8173125 · 发表于 2011-10-29 13:45:55

我喜欢,谢谢楼主,想试自己的水平我的邮箱号wxm6018090@sina.com
