立铣改装——实现靠山整体移动并加装数显卡尺

xxxy0576 · 发表于 2011-10-28 21:55:53

立铣改装——实现靠山整体移动并加装数显卡尺

勇士立铣的靠山以及集尘等是一体的，原机自带的两段靠山本就不在同一平面上，最麻烦的是，当用推尺或推台铣横截面的时候，调整靠山相当的麻烦。改装的目的——提高效率，不能总是为了那几分钟木料加工的时间而用十几甚至二十几分钟的时间来调整铣刀的数值。

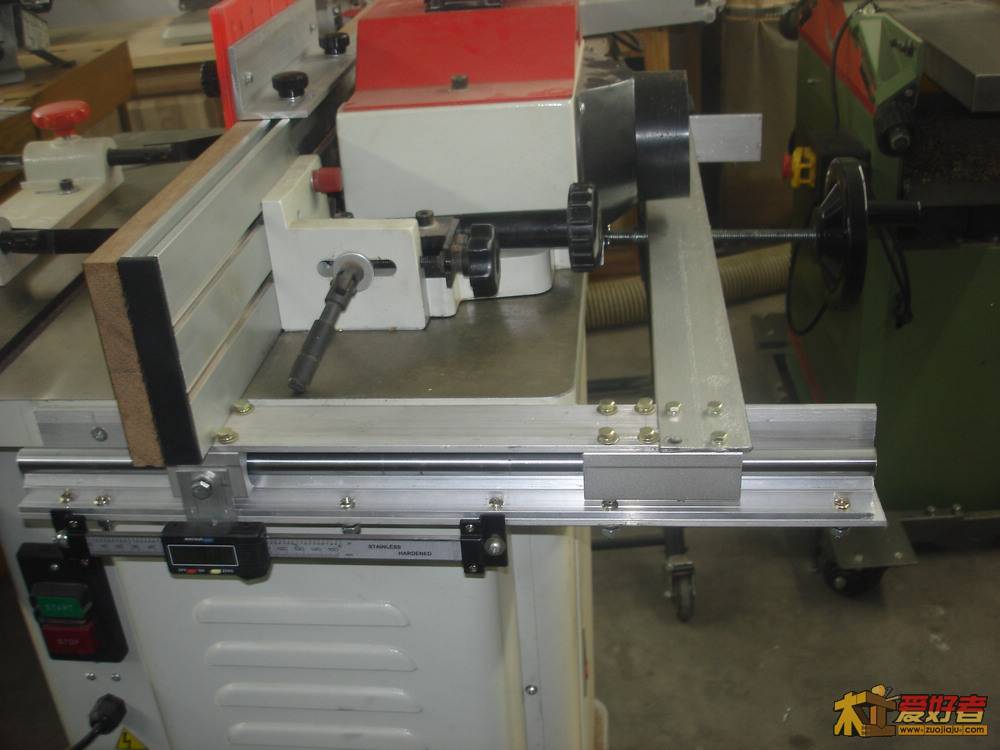

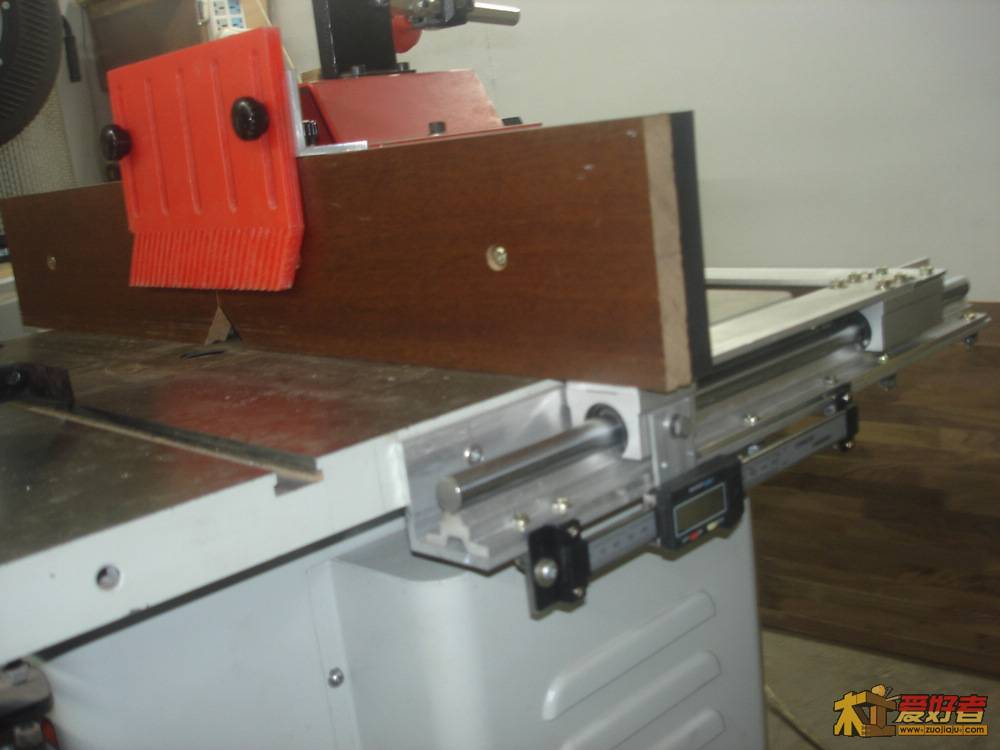

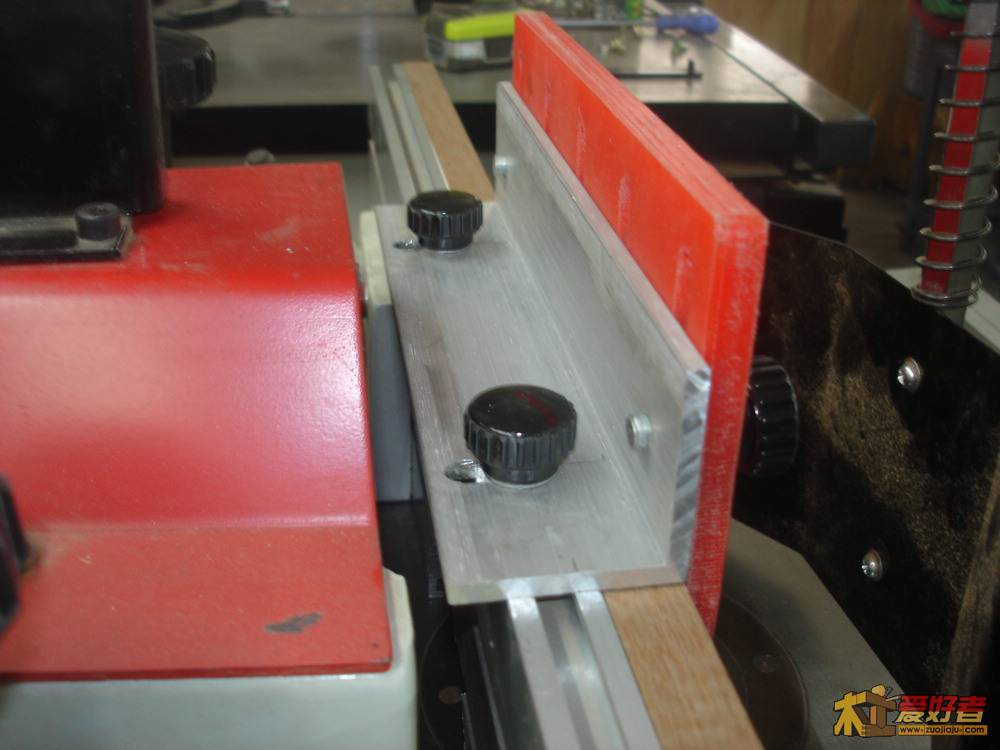

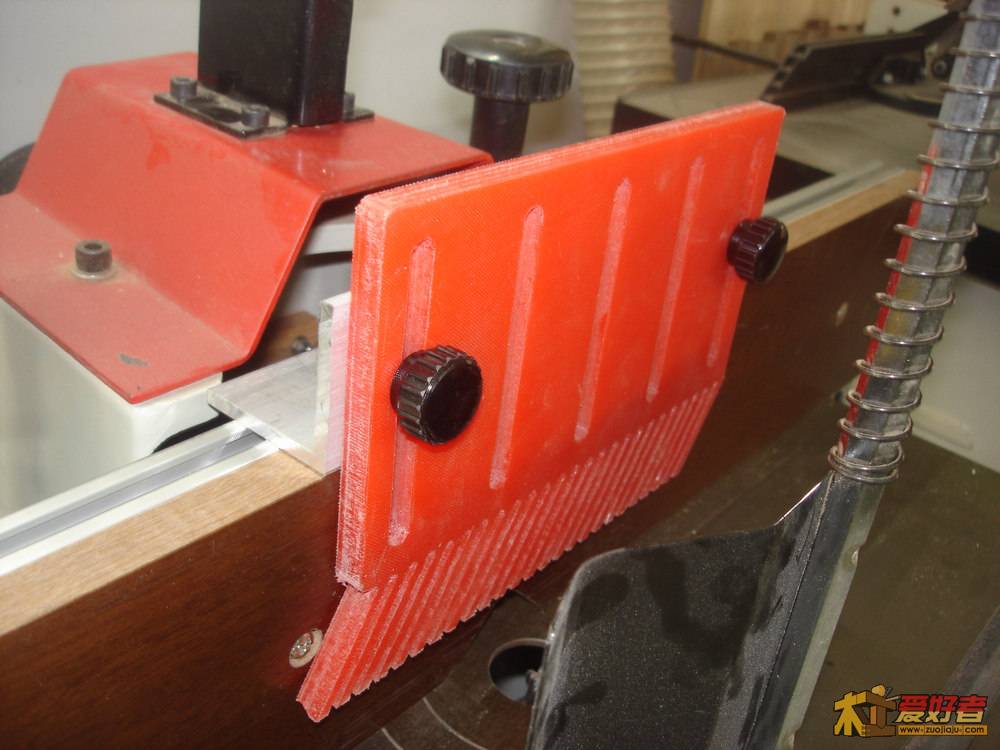

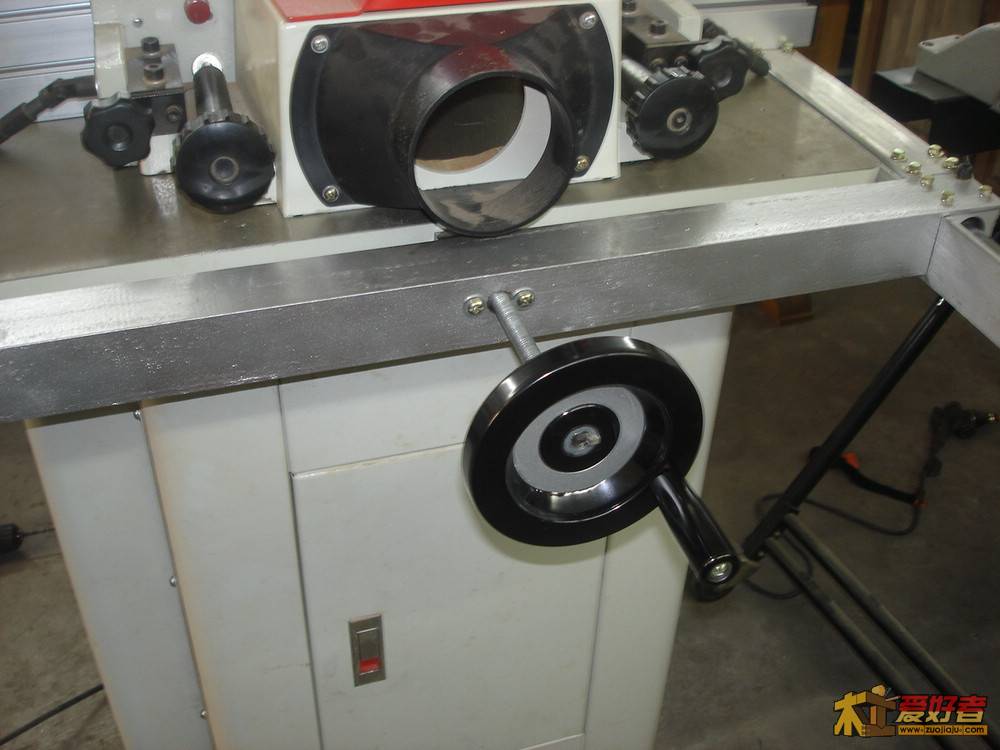

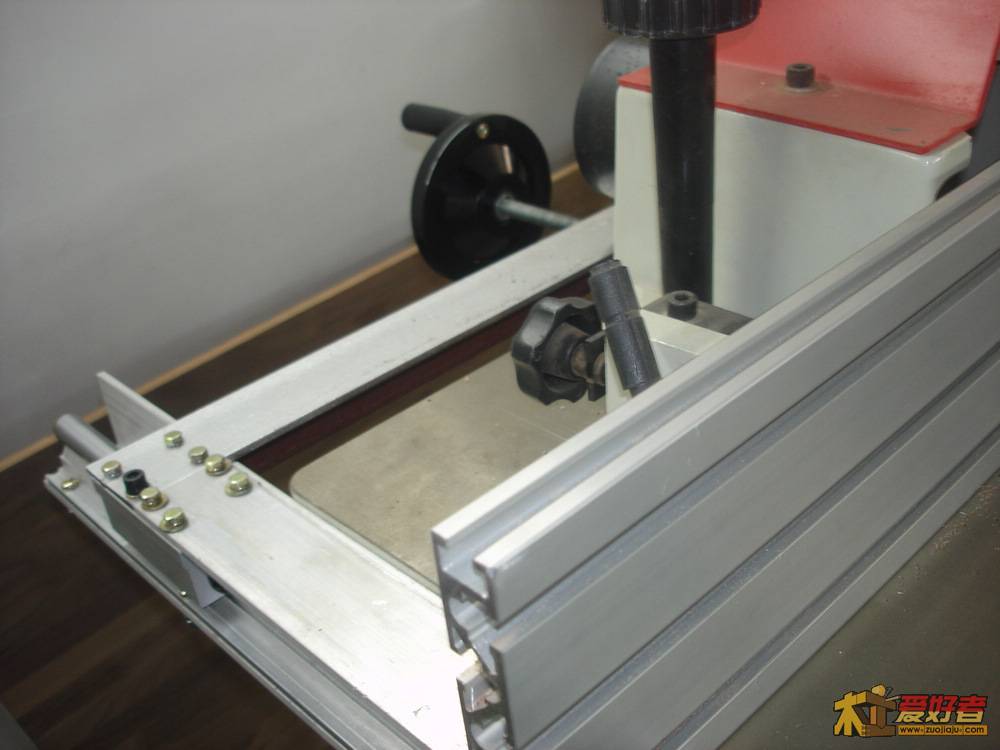

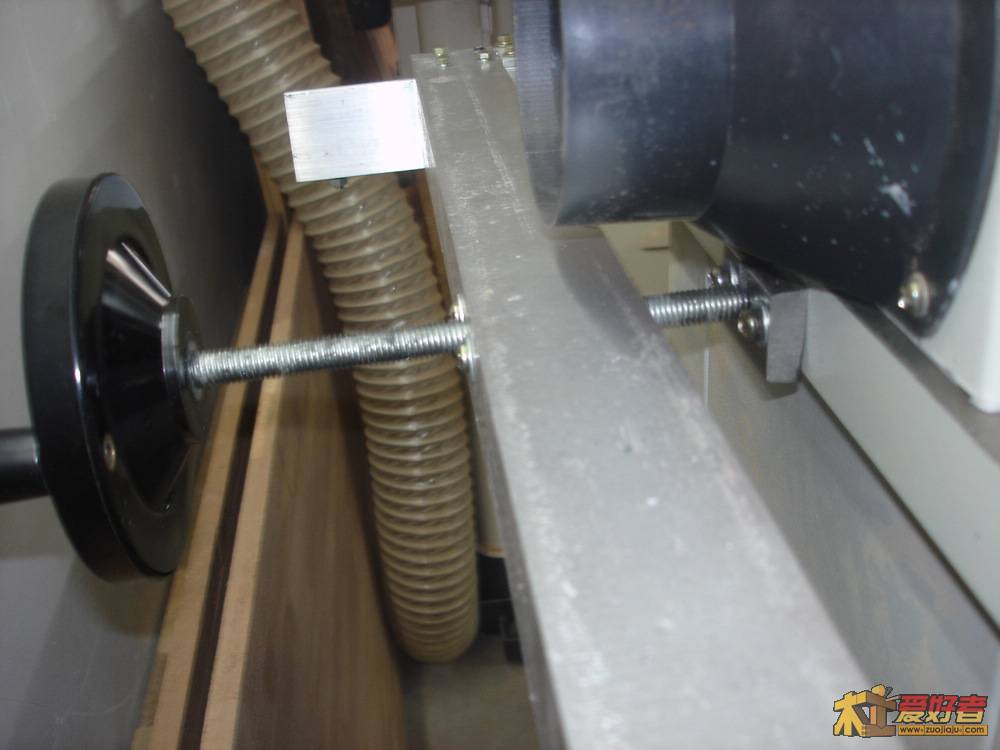

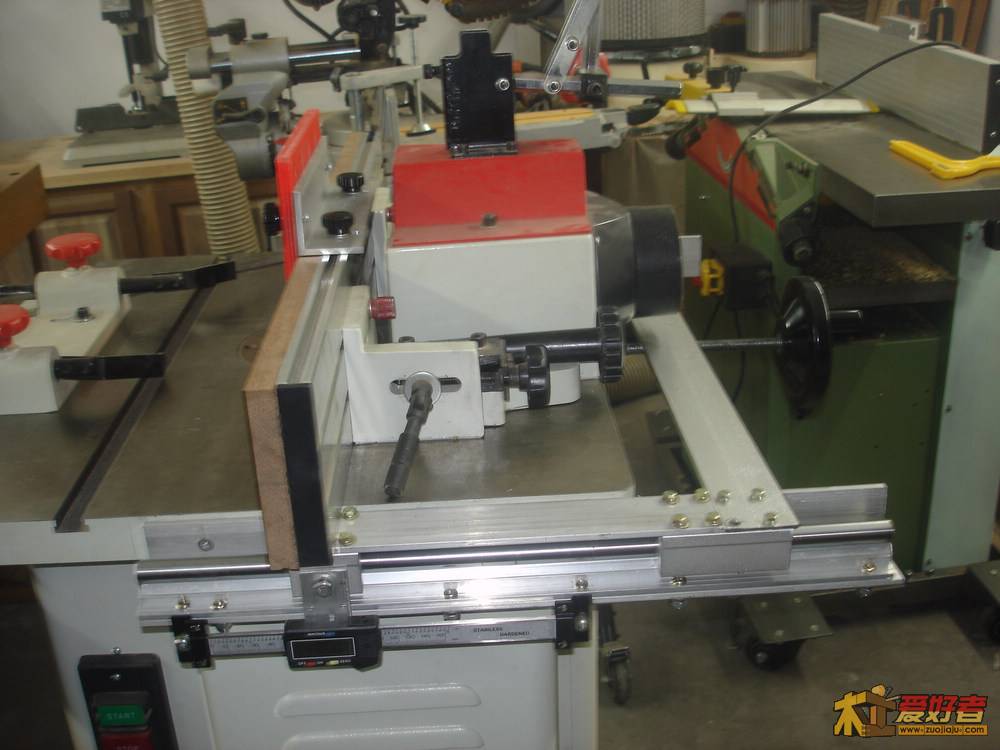

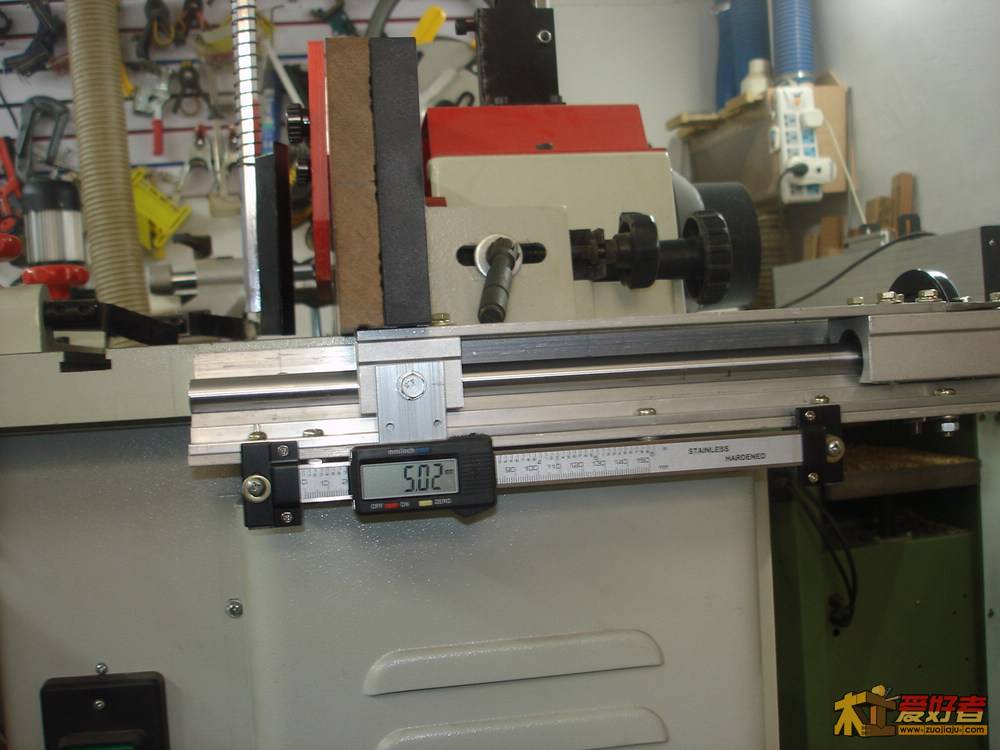

加装数显尺，用手轮控制丝杆，整体精确的移动靠山系统。整个靠山部分与台面接触的位置粘贴1MM厚度的四氟板，以增加滑顺度。还有就是机器自带的橘红色的上压料器，的确垃圾，不好用，用铝型材代替原靠山后，型材的上方固定5MM的角铝，在角铝上手柠丝调节羽毛板。

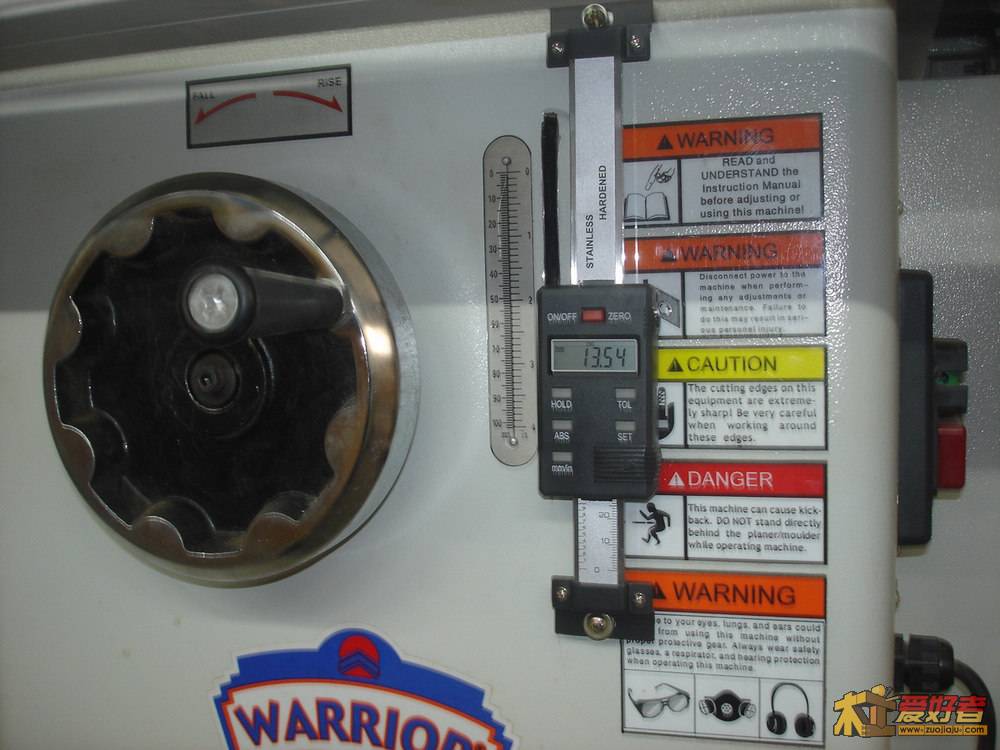

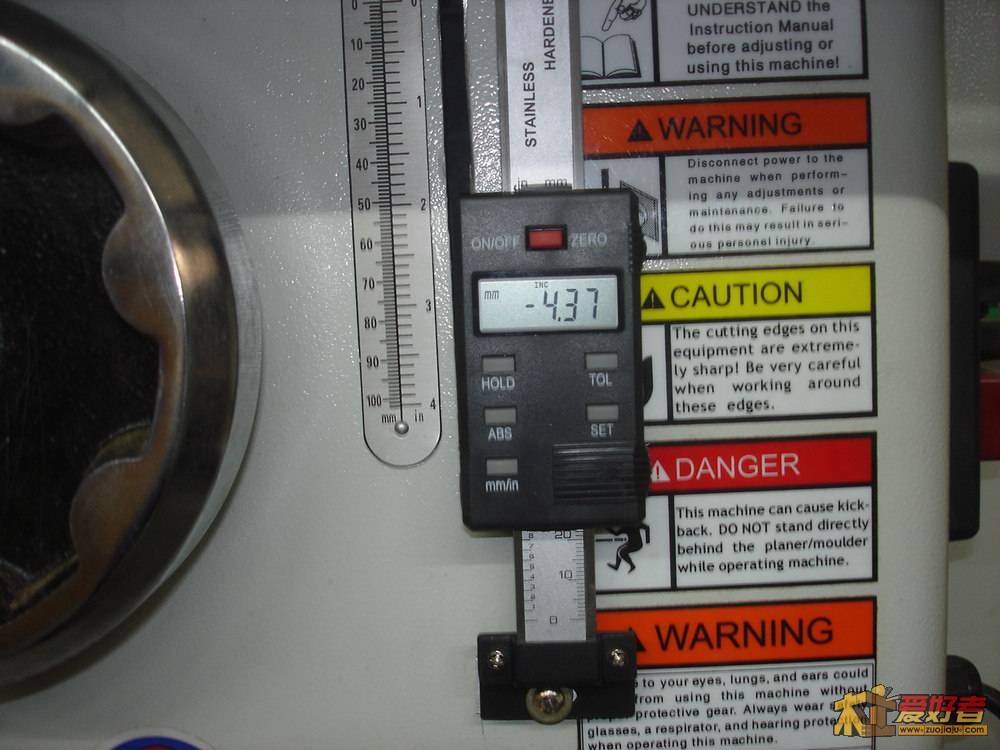

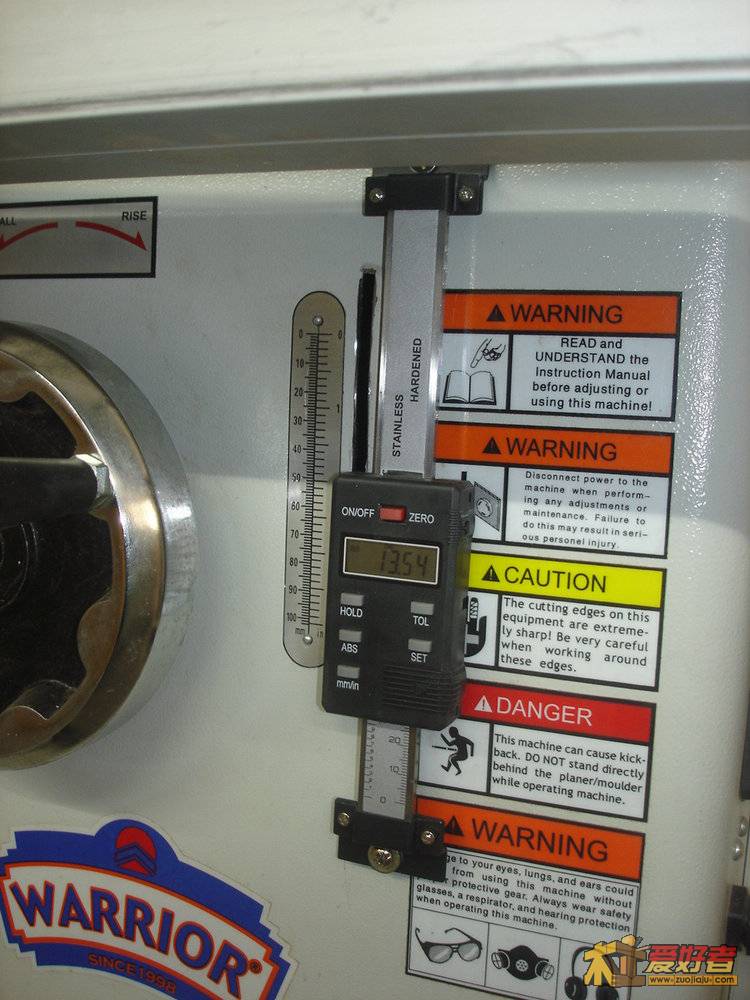

铣刀高度的调整。原机自带的几乎大同小异，都是标尺显示。缺点是精确度不高，还有无法找到归零点，归零点对于立铣来说，我认为是非常重要的，铣刀的高度还有每次调整铣刀的进刀量，都要用到归零点，数显尺是个很不错的解决方案。

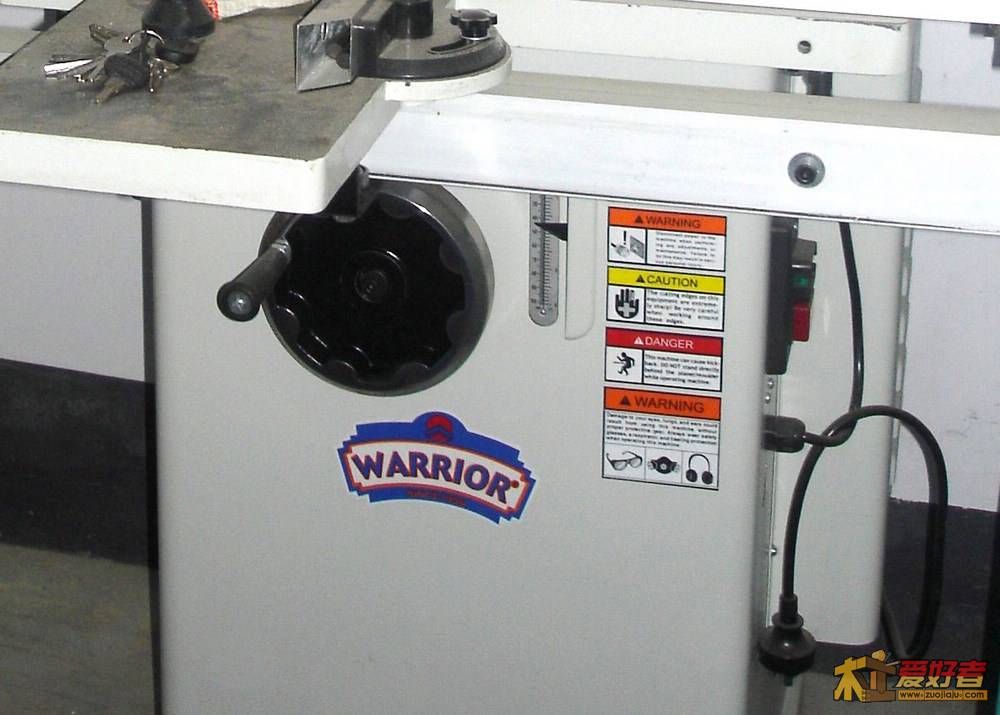

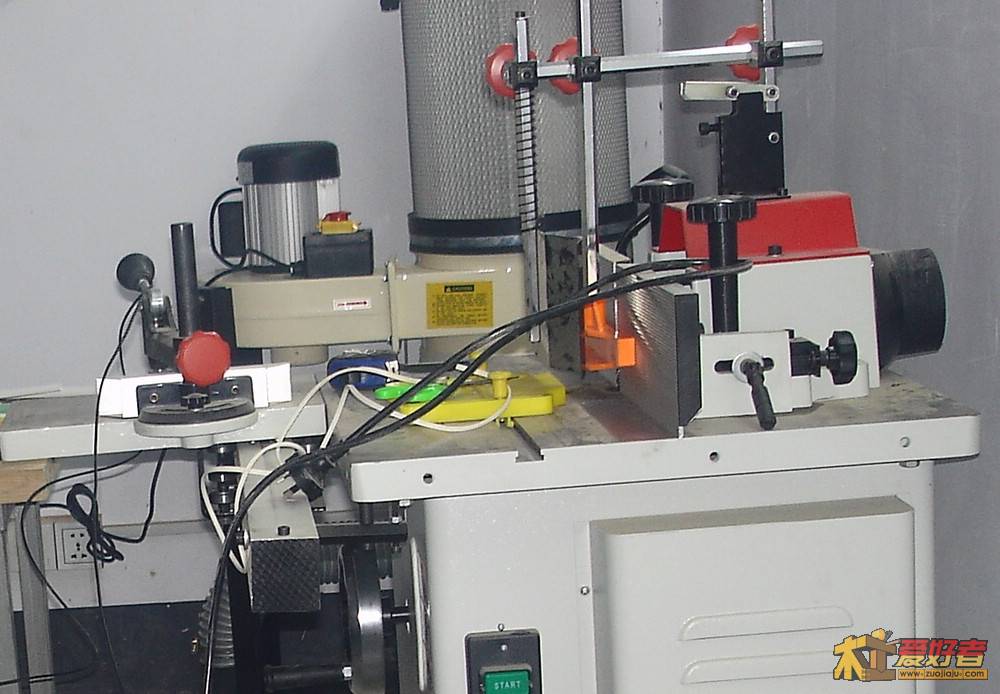

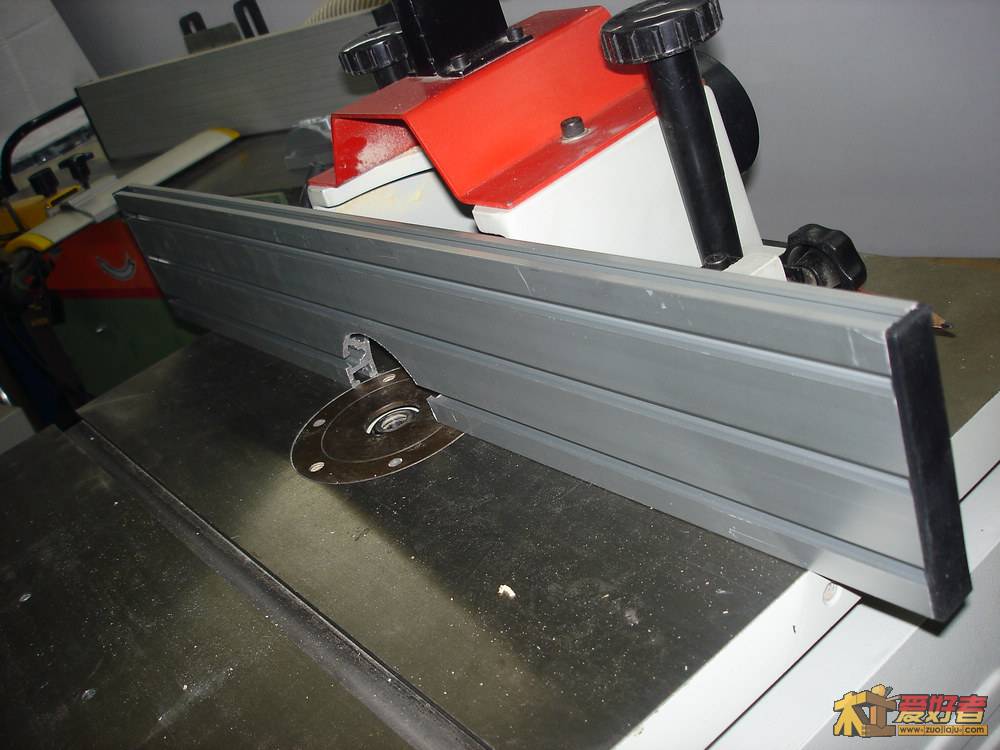

关于零配件：20*120铝型材（靠山用）；500MM光轴2根；滑块4个；其中两个是加长的滑块；角铝（5*50*50）两根；50*50角铁一根（连接左右两边的加长滑块并使丝杆通过用以推动靠山的整体移动）；手轮一个；羽毛板一个；横式数显尺一个（行程150MM）；竖式数显尺一个（行程100MM）；螺丝若干。看图，这是原机带的上压料器以及调整高度的标尺

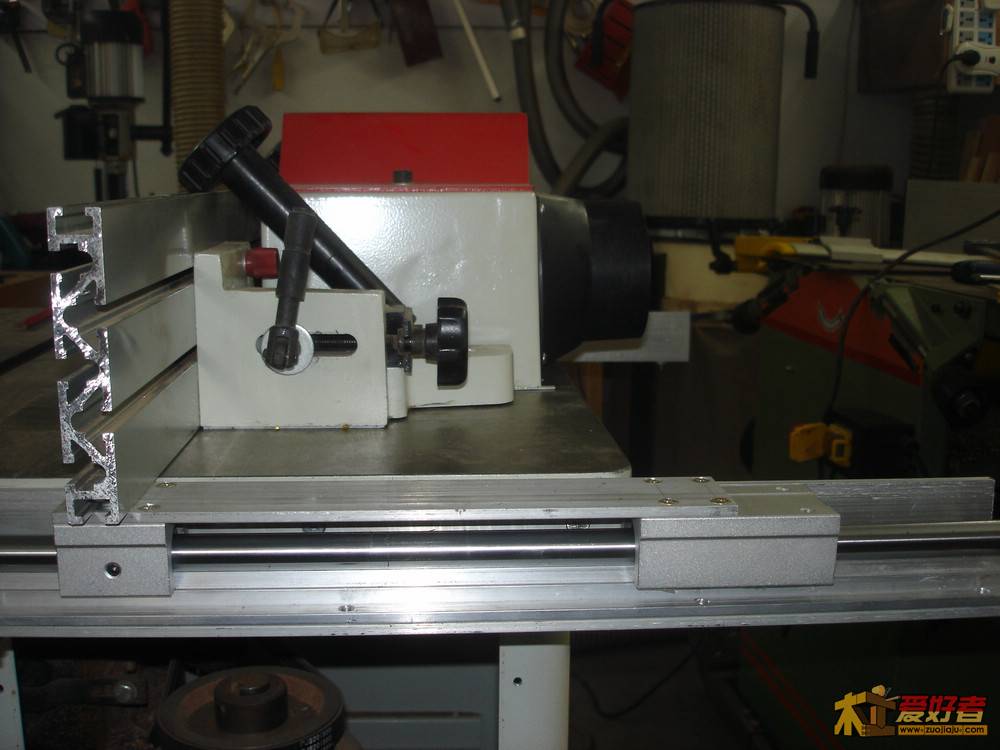

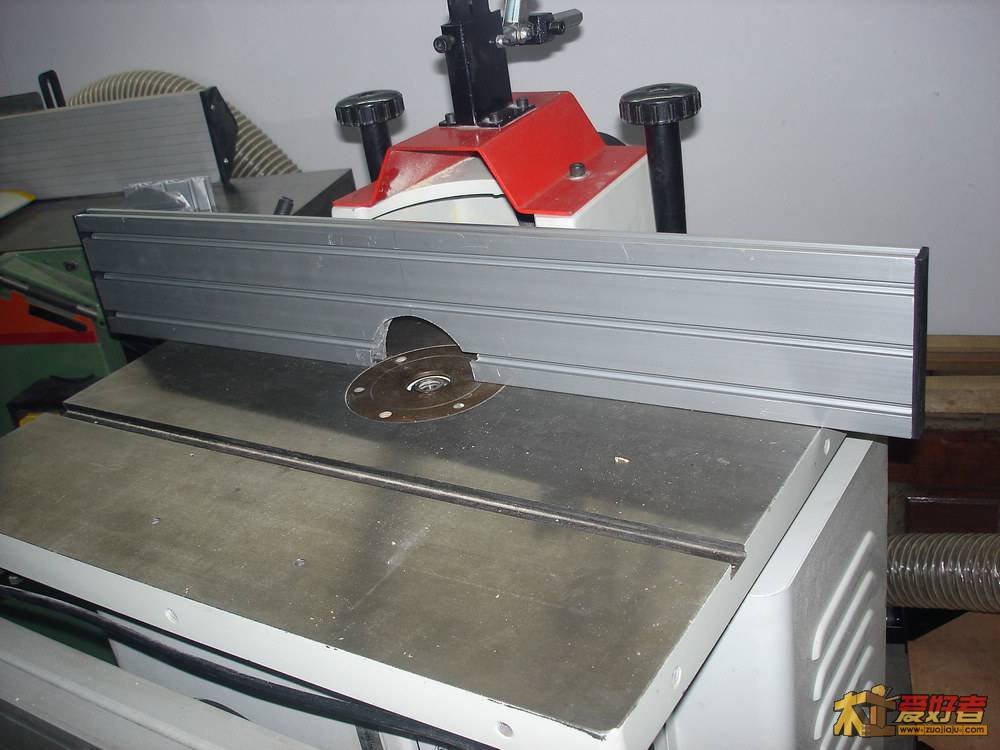

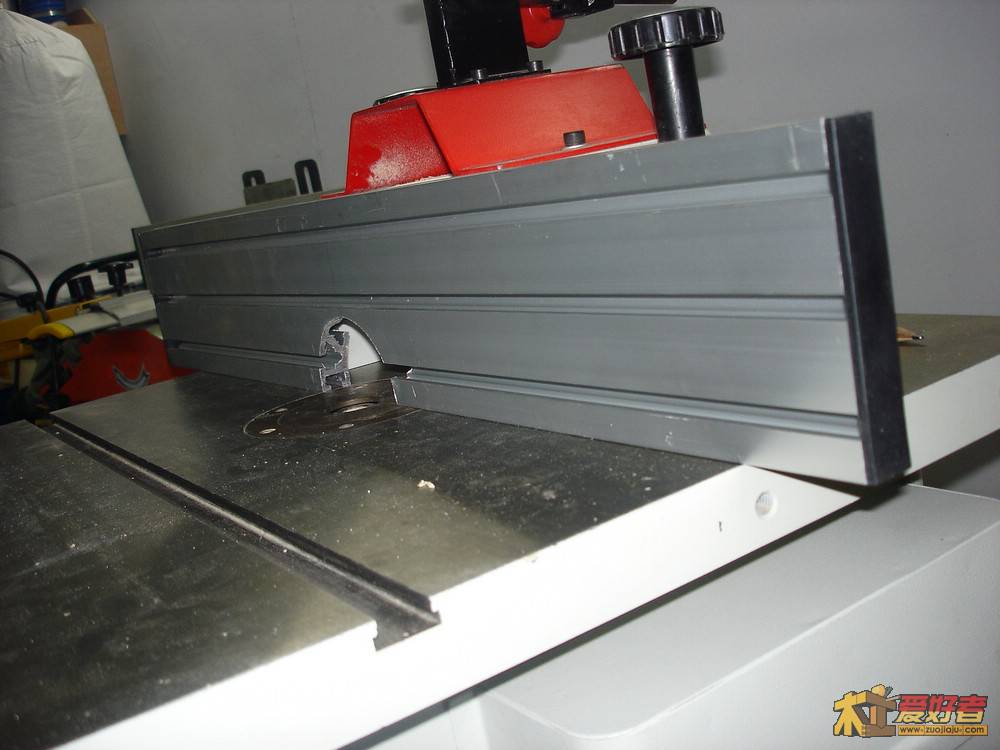

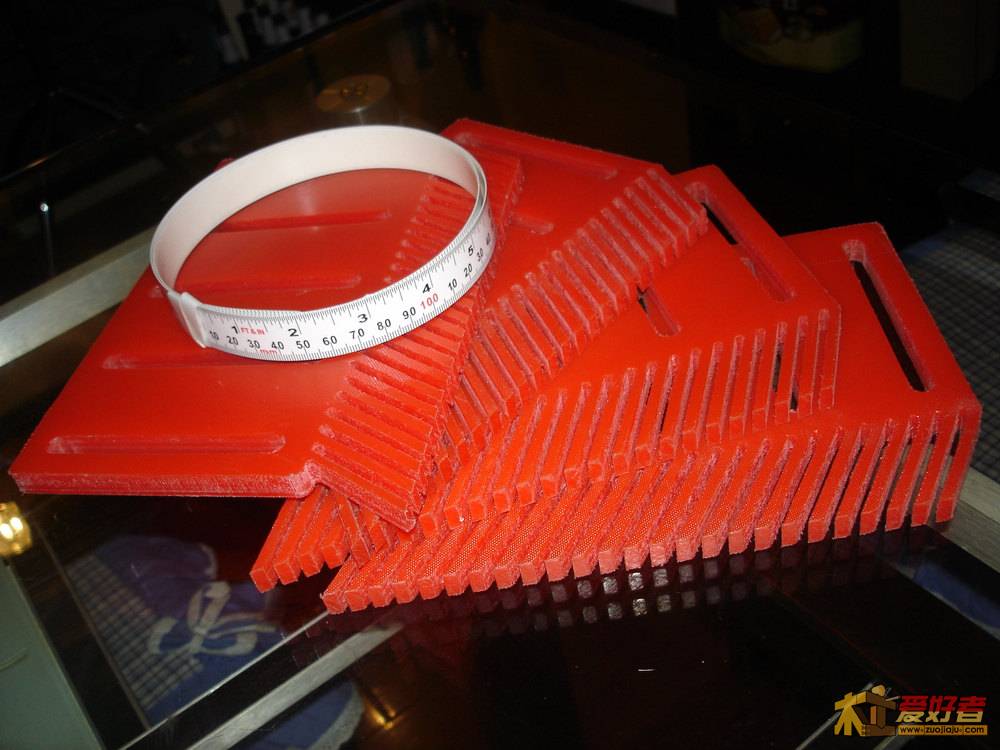

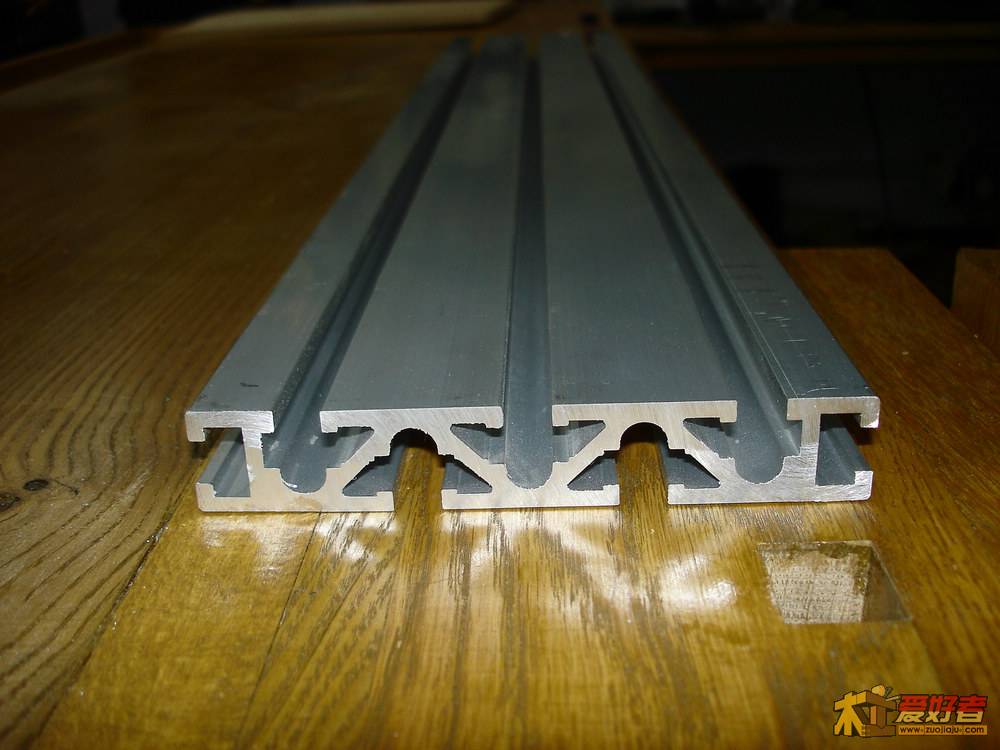

20*120型材和羽毛板

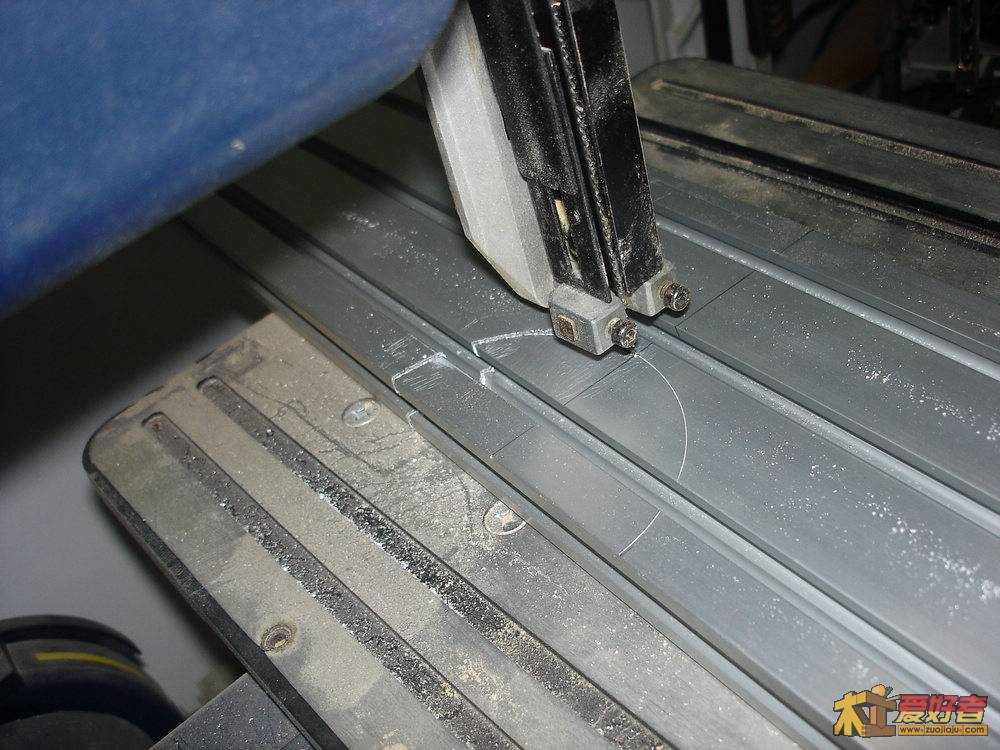

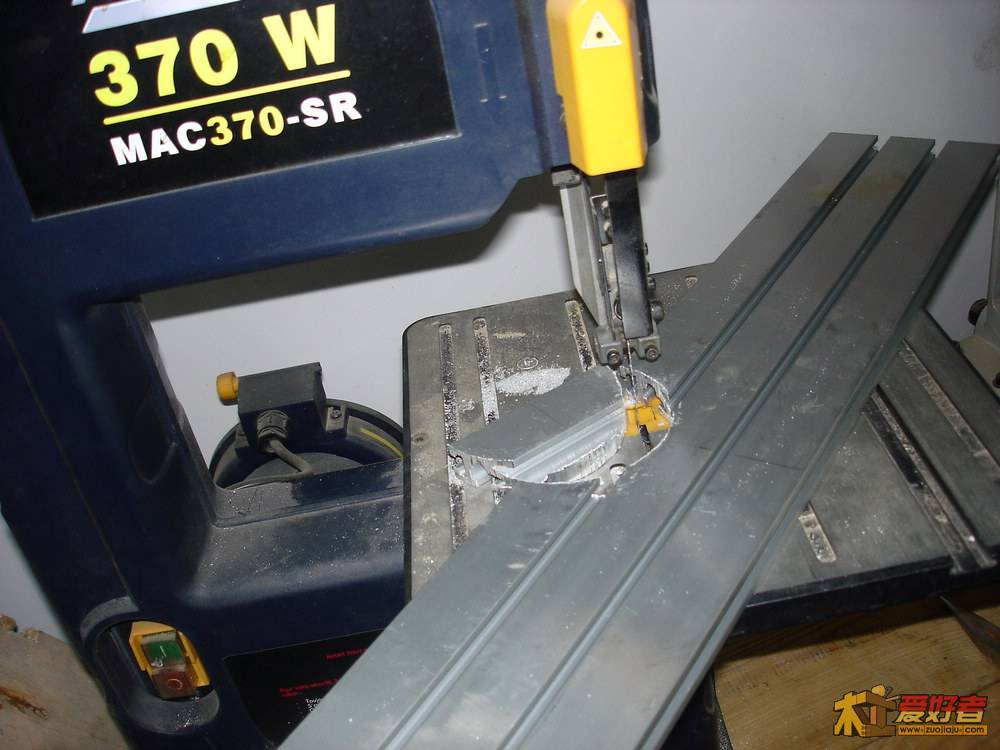

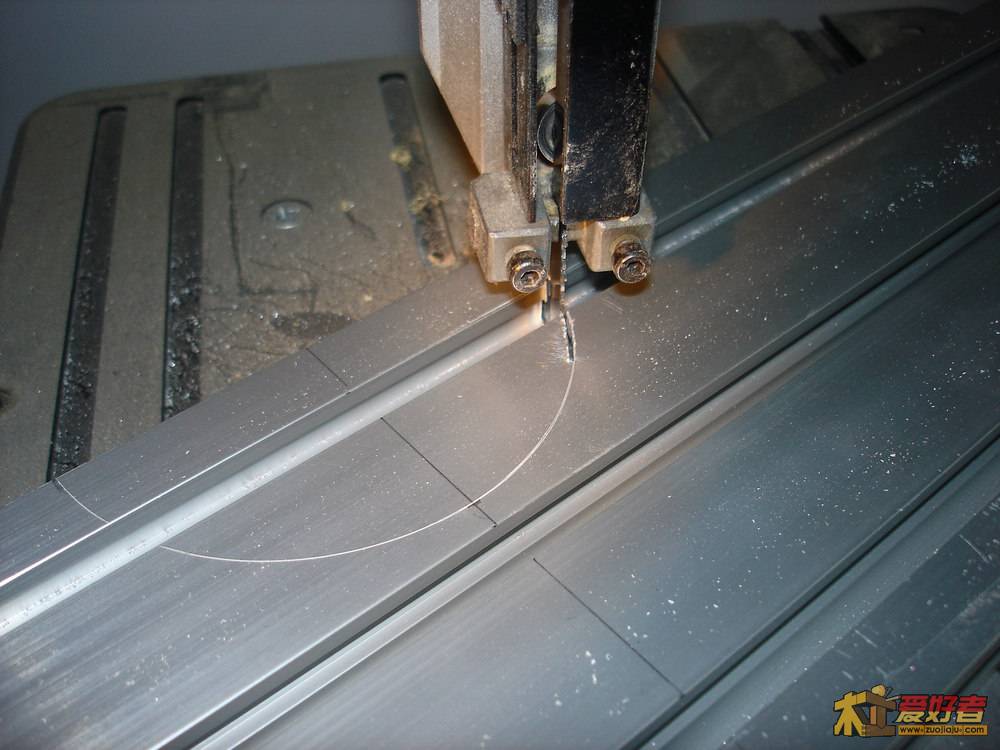

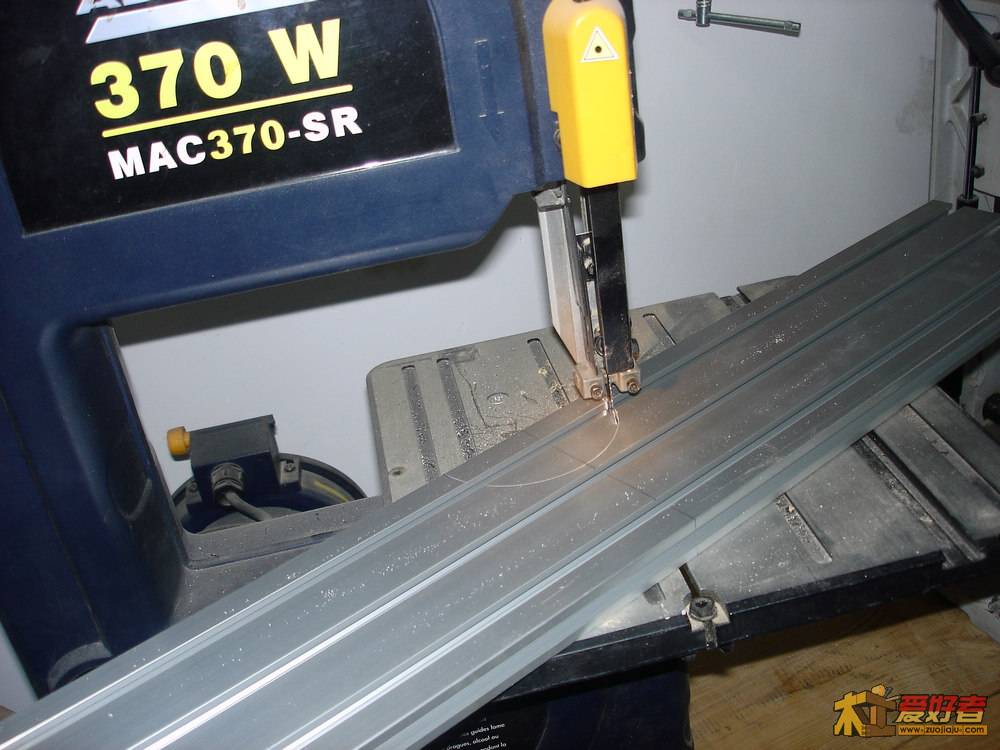

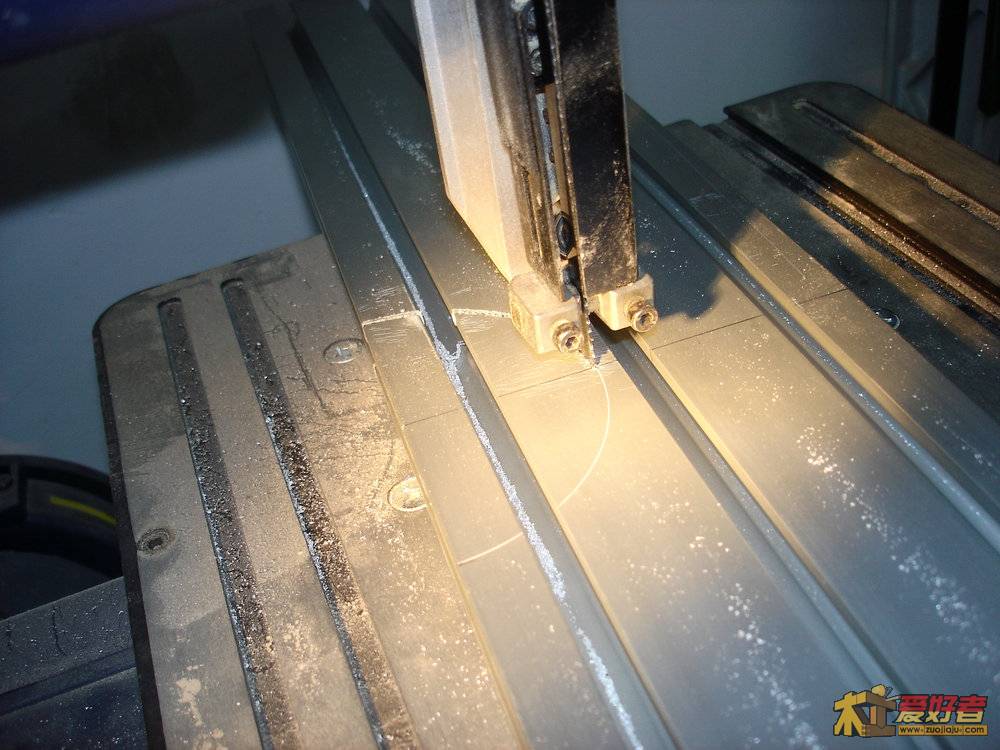

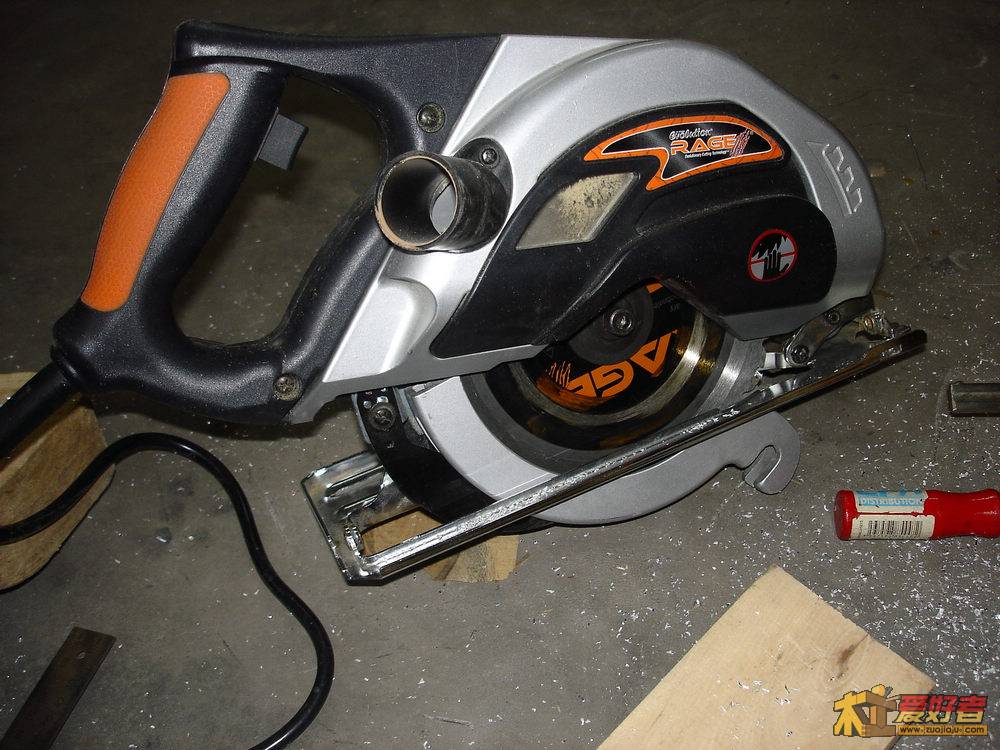

型材的切割，老赵的手提锯很好用的，那个园洞用的小带锯挖出来的

ttppo · 发表于 2011-10-28 22:01:01

老大的东西都是精品~~

xxxy0576 · 发表于 2011-10-28 22:05:32

本帖最后由 xxxy0576 于 2011-10-28 22:09 编辑

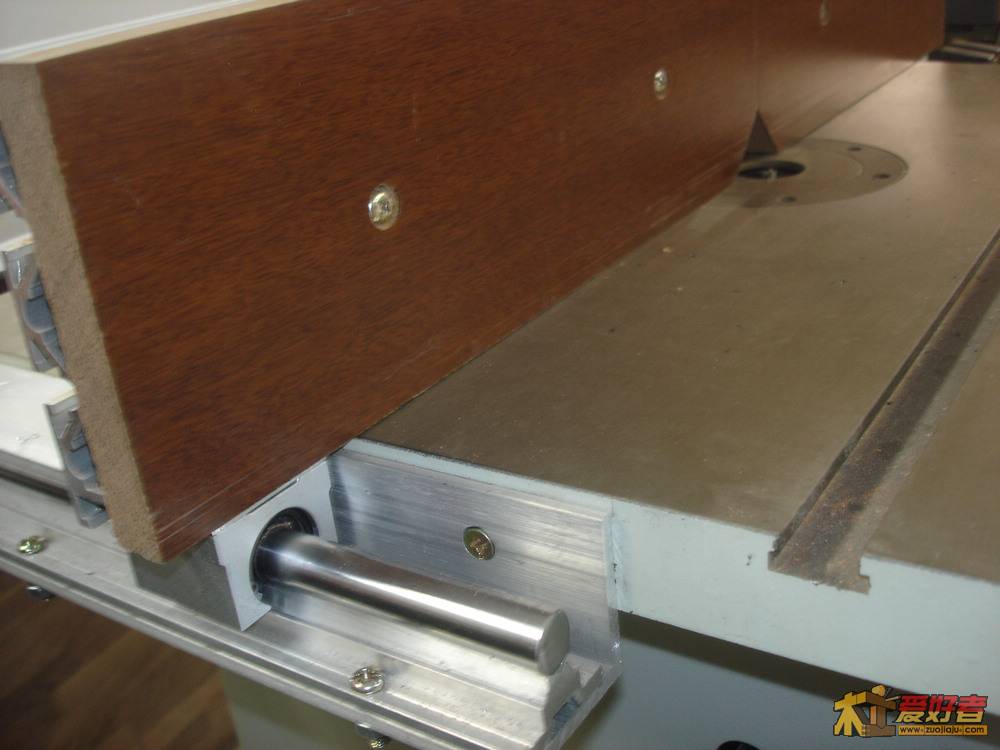

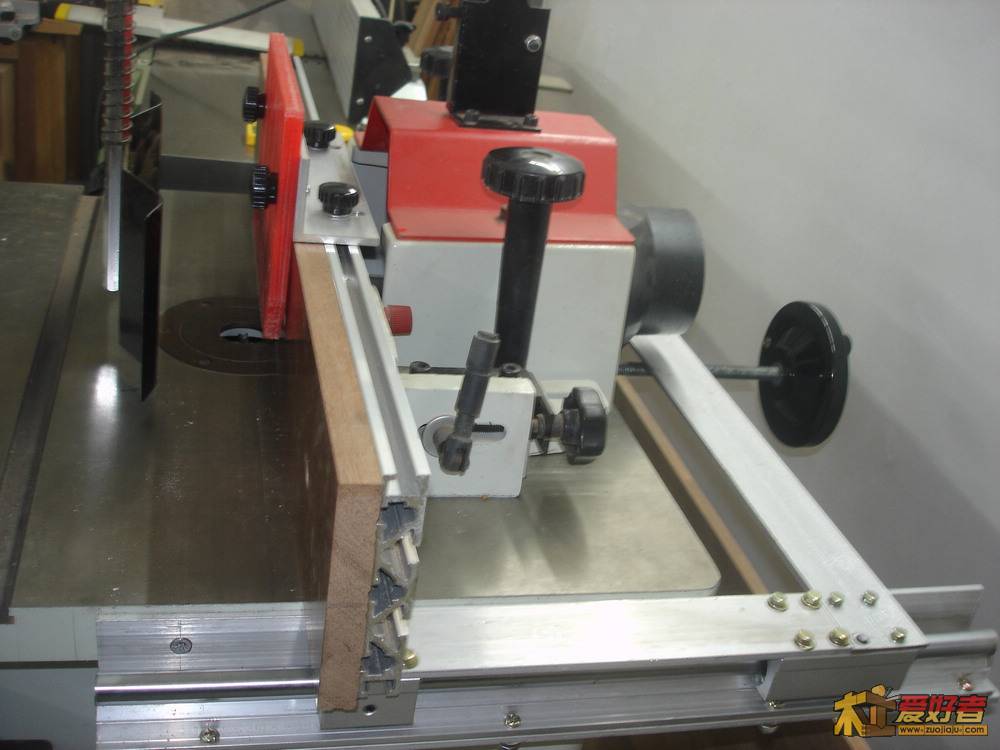

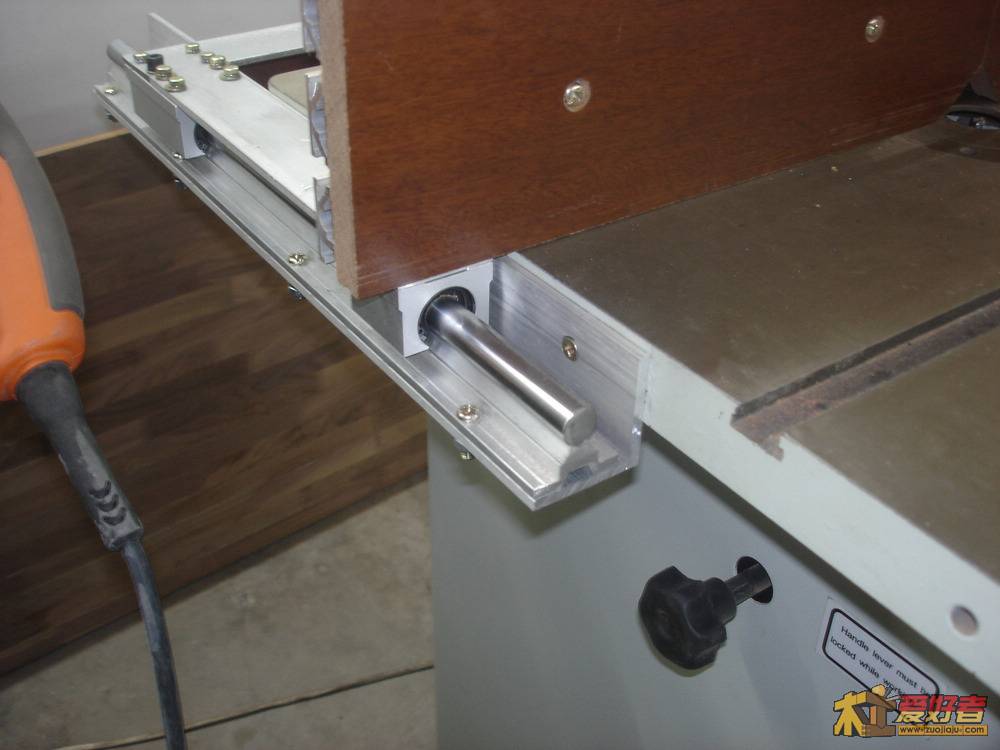

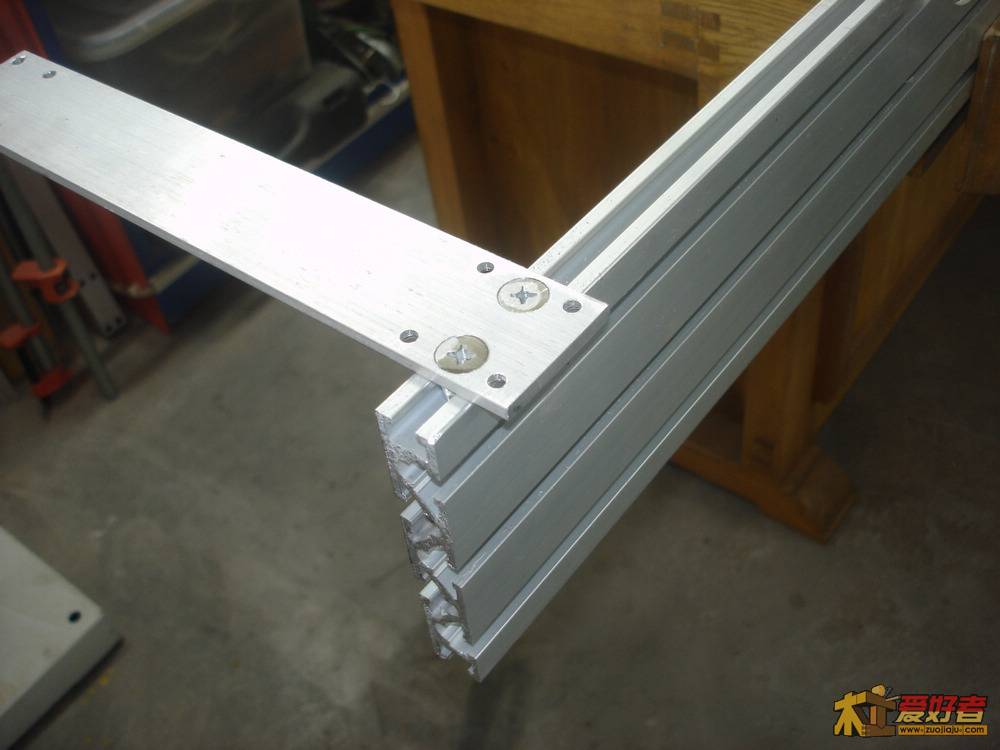

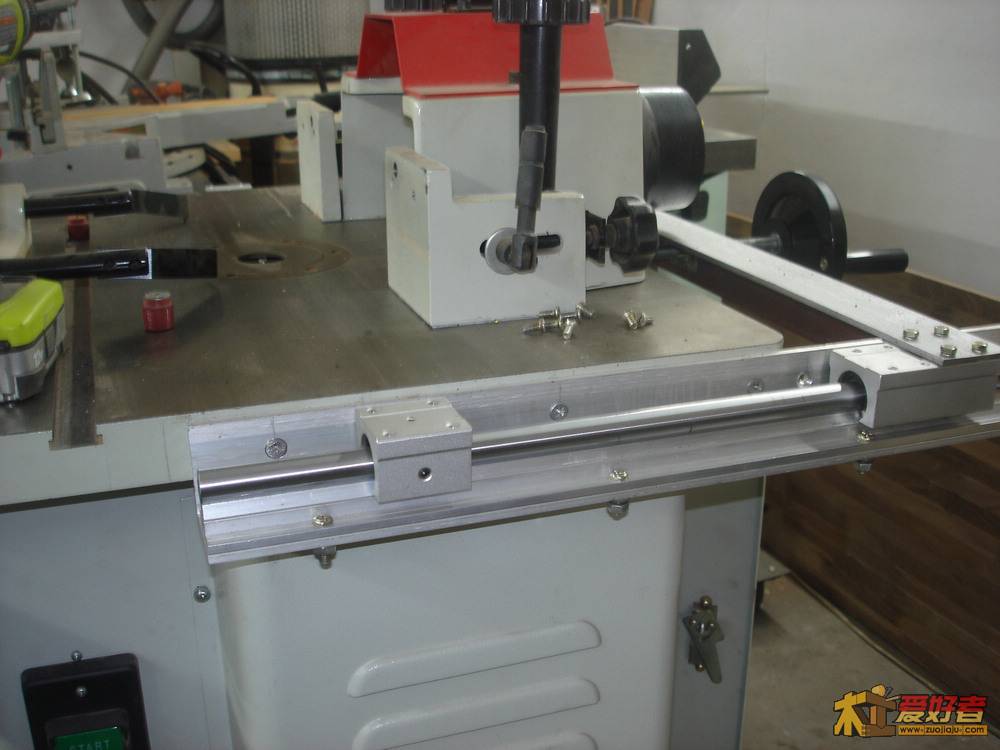

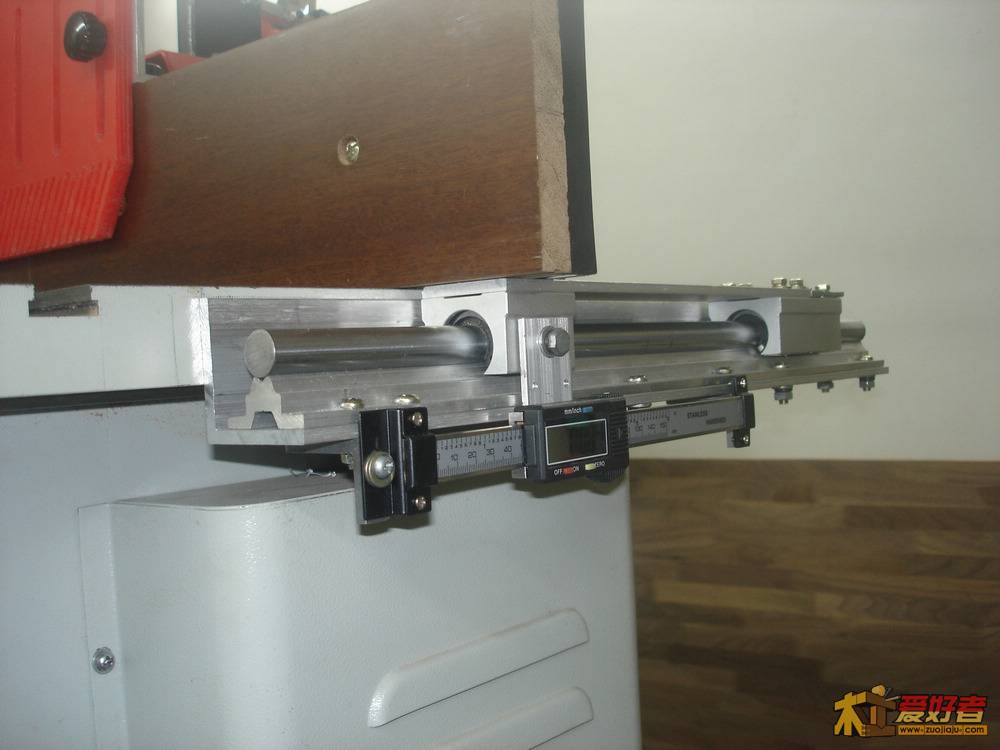

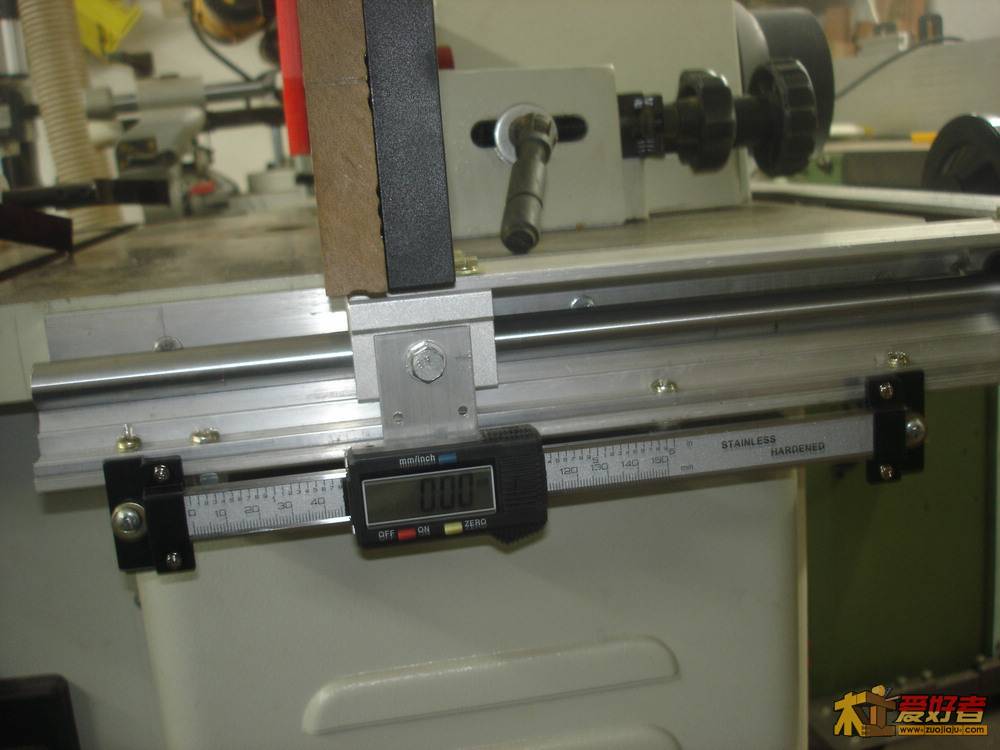

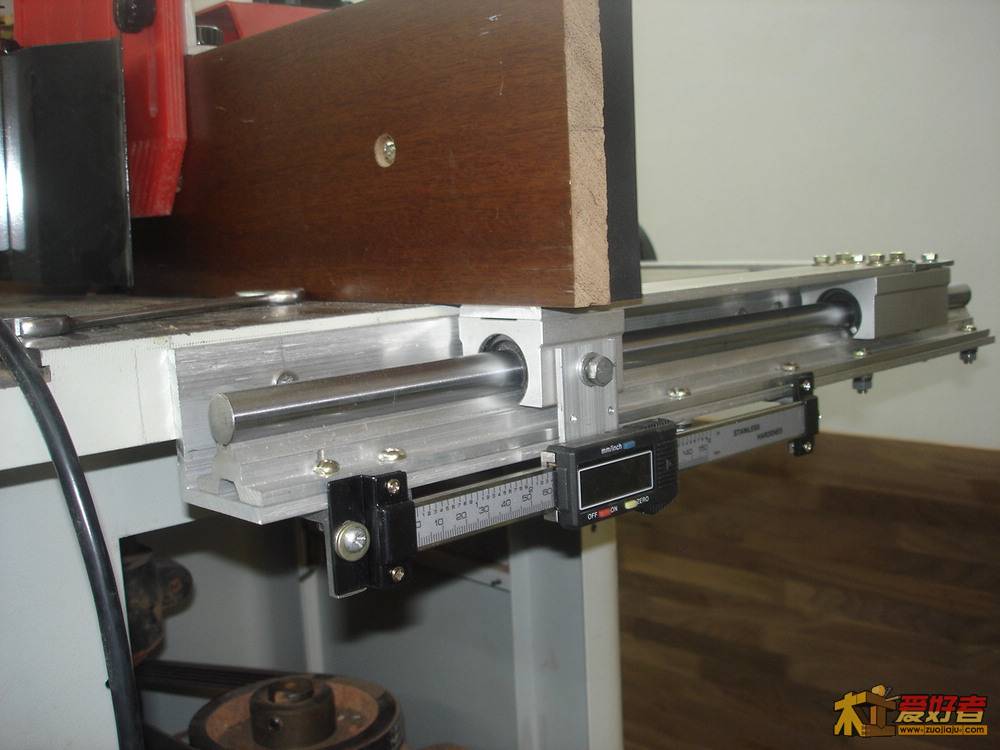

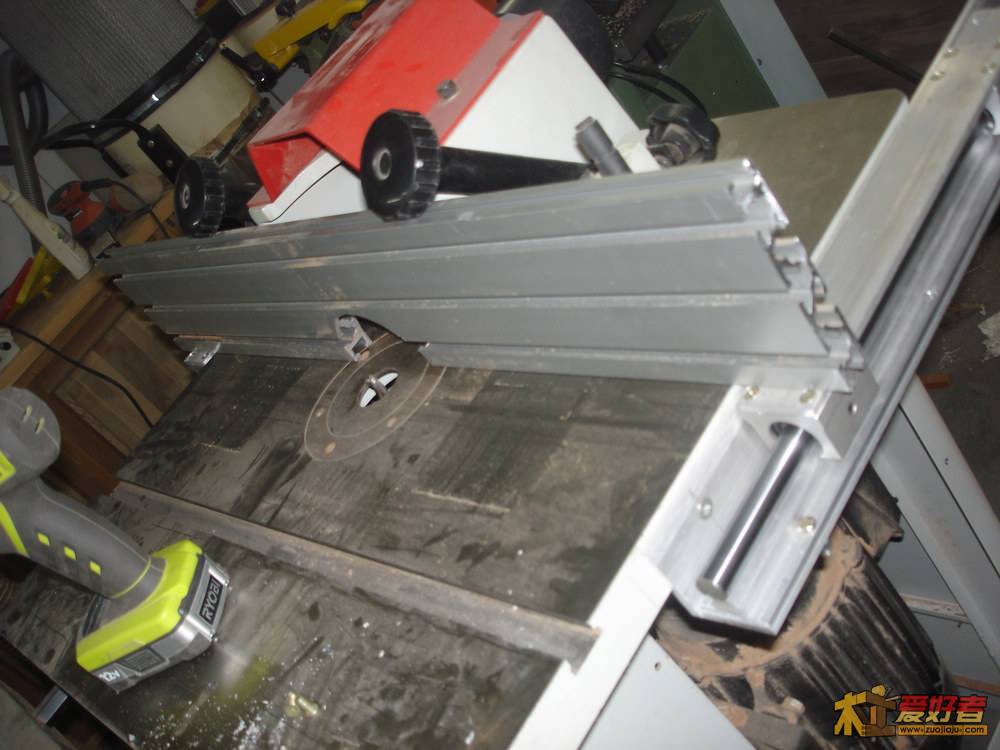

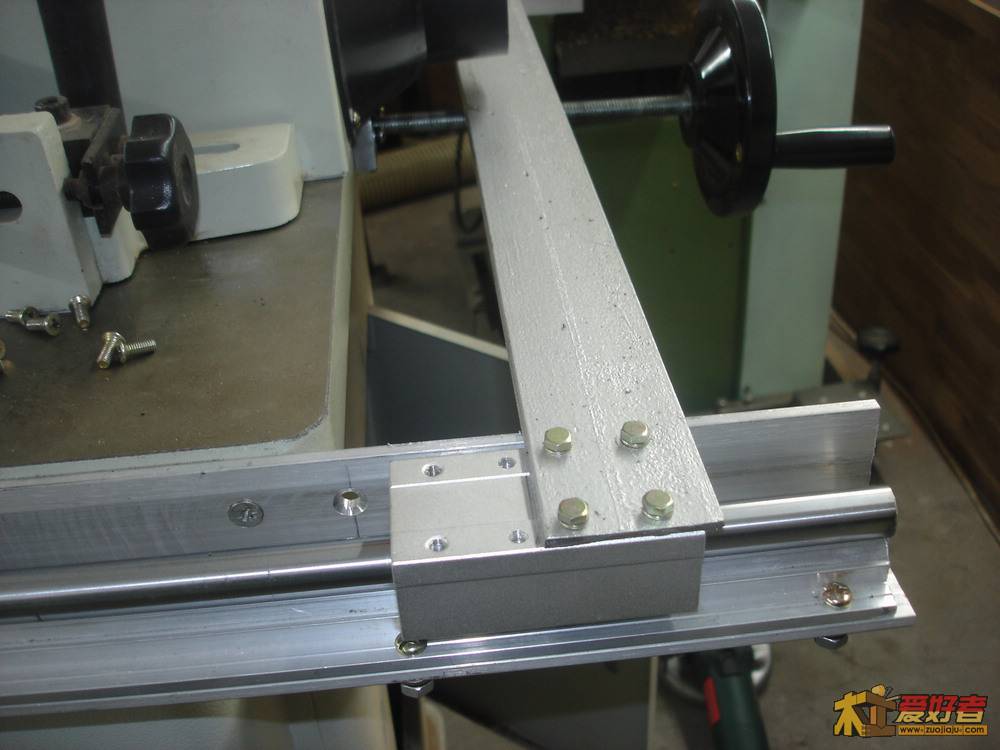

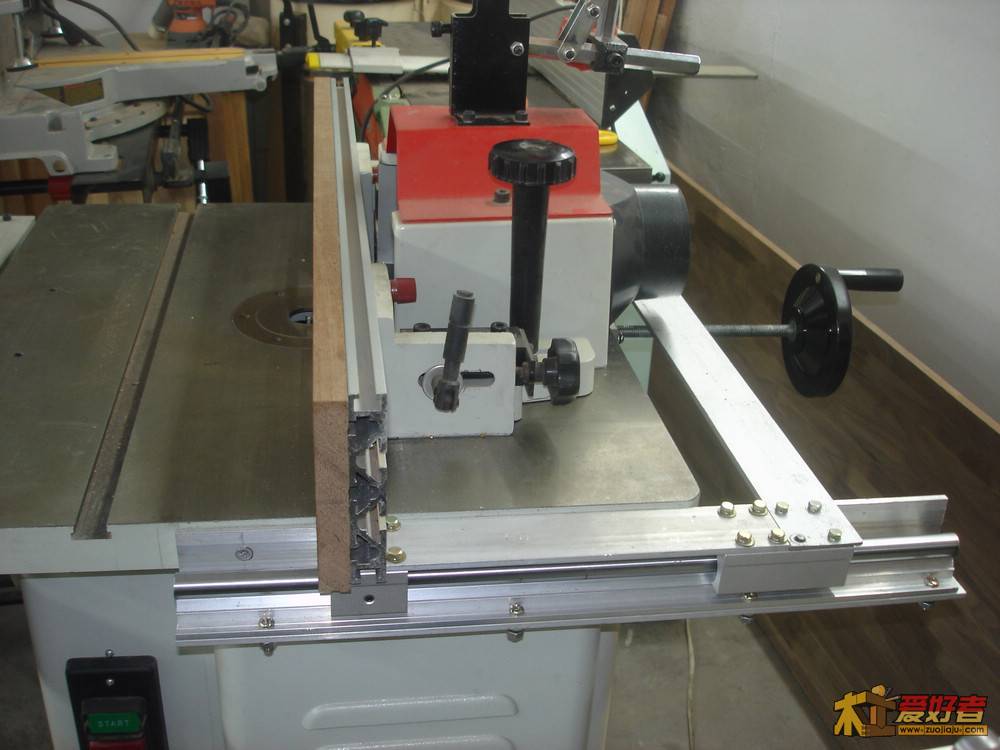

下面就是制作过程，制作的精度很重要，左右两根光轴要平行还要整体在一个水平面上，其他的你们应该看的明白，打孔攻丝等，很考验耐心的，用了我三天多的时间。

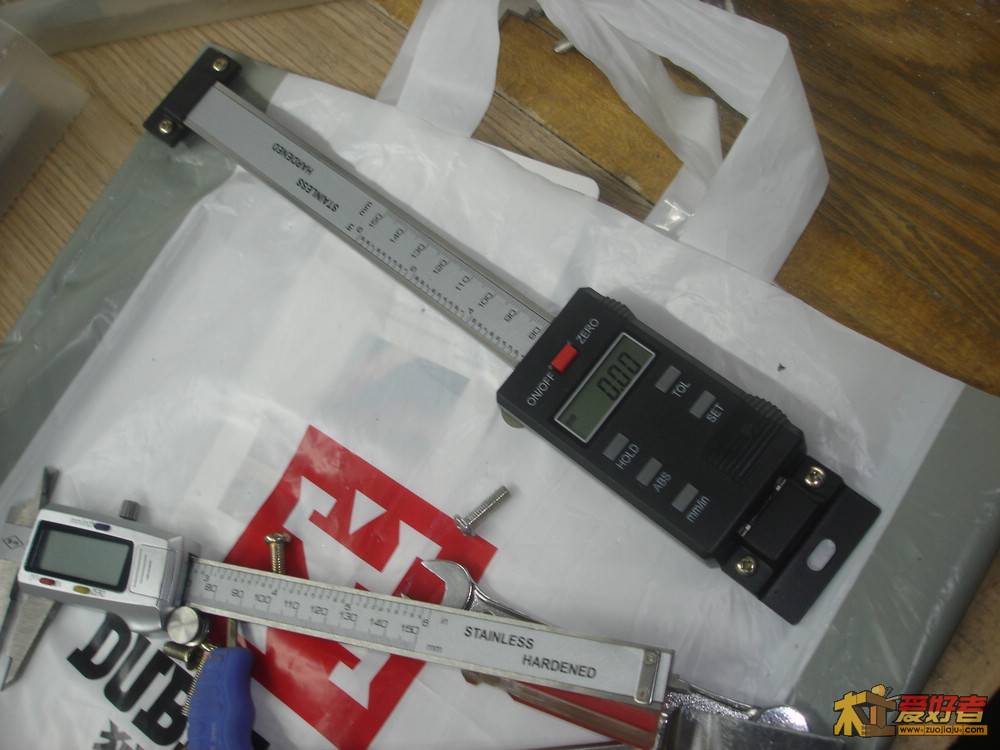

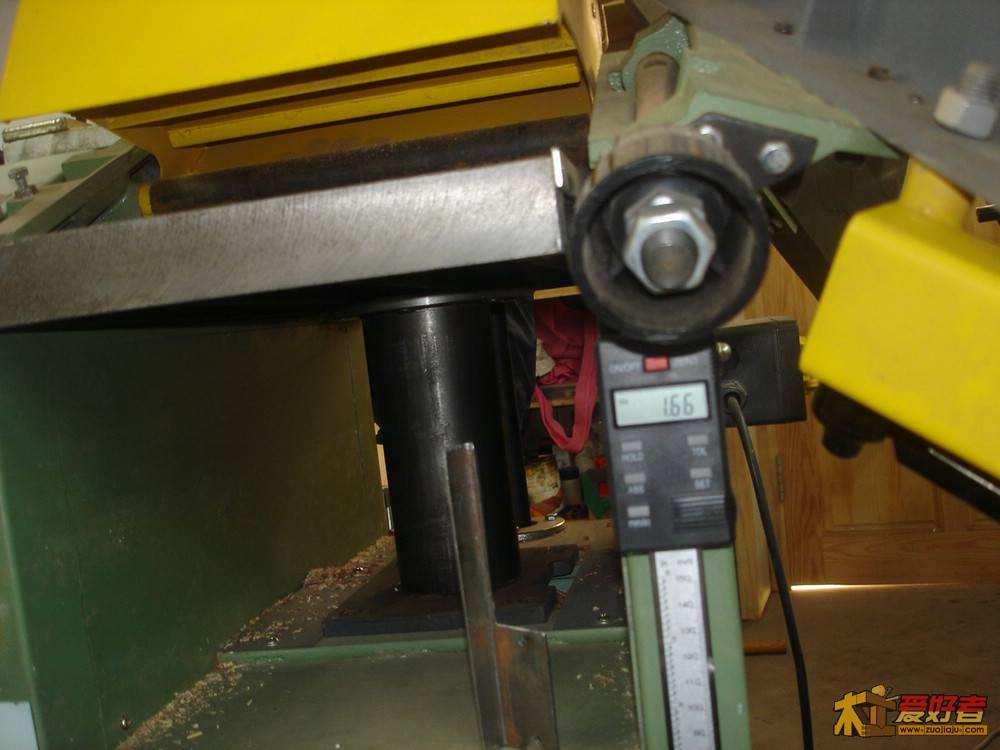

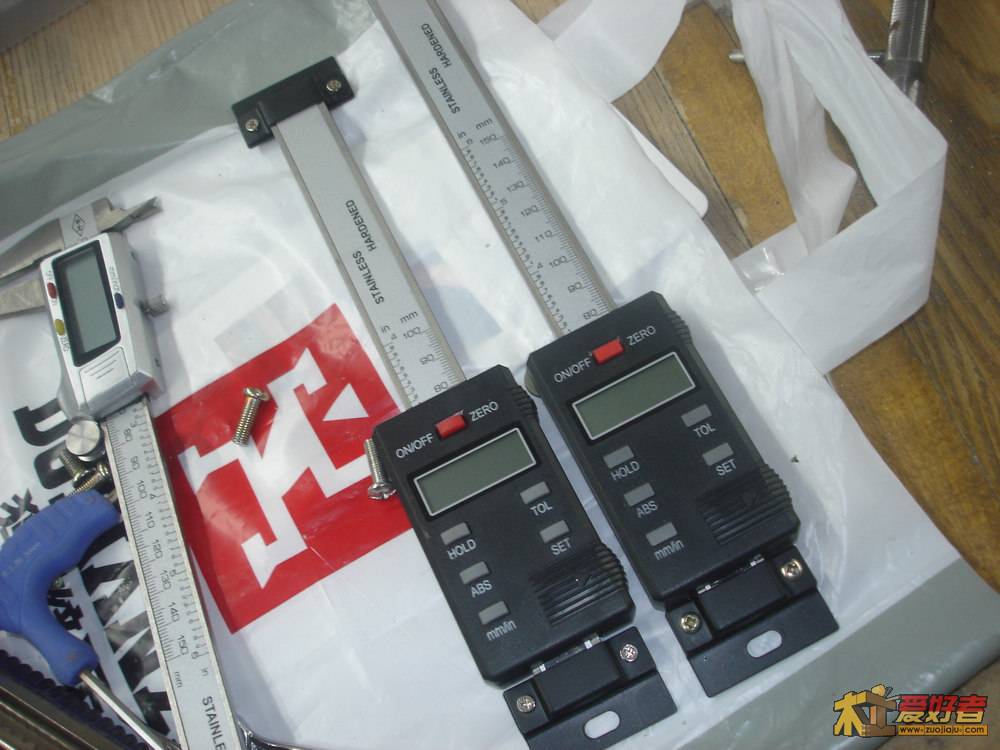

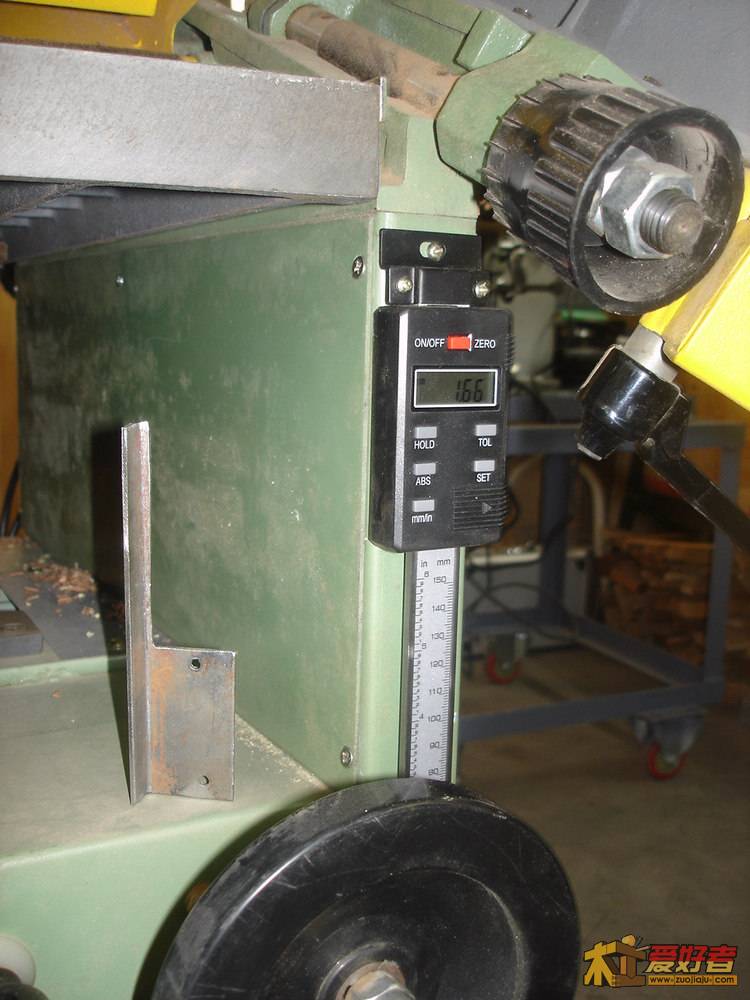

多买了一个竖式数显尺，顺便把俺的平压刨也升级一下，年龄大了，眼睛不好用。

阿鬼 · 发表于 2011-10-28 22:07:13

接下来的图呢，没看到数位显啊

ttppo · 发表于 2011-10-28 22:15:43

勇士木工铣怎样？什么型号？

张东林 · 发表于 2011-10-28 22:26:33

感觉晃劲大。

fckadxz · 发表于 2011-10-28 22:38:24

雕刻机靠山并不需要这样的平行。通常在台面贴个尺度就能解决精度问题。这样搞实在是没必要，虽然楼主勇气可嘉。

xxxy0576 · 发表于 2011-10-28 22:41:34

fckadxz 发表于 2011-10-28 22:38
雕刻机靠山并不需要这样的平行。通常在台面贴个尺度就能解决精度问题。这样搞实在是没必要，虽然楼主勇气可 ...

一是俺眼神不好，刻度经常读错。二是——也是最重要的，用推台横洗木料的时候，这个极为重要！

xxxy0576 · 发表于 2011-10-28 22:52:55

还有，用数显尺调整铣刀位置，进刀量以及与靠山的位置，以前30分钟干完的事情，现在10分钟不到，效率还是很高的。

kin · 发表于 2011-10-28 22:57:58

楼主的数显尺在那里买的,多少钱?

mg00132 · 发表于 2011-10-28 23:03:58

改造工程很好，很强大如果陈老师不建议的话，改天去登门学习

Mylong_DIY · 发表于 2011-10-28 23:25:42

很有创造力，赞个！

繁星点点 · 发表于 2011-10-28 23:26:13

看来玩木头也越来越玩不起了

jingeyb · 发表于 2011-10-28 23:28:59

好家伙，这成本高了

tcl2010 · 发表于 2011-10-28 23:31:43

开机震动你那两个数显能顶得住吗?
