自制台锯工装——开榫夹具（继续进行时）

今天发开榫夹具制作的继续进行时。先用雕刻机开槽，实践了一下上次自己做的雕刻机倒装工作台靠山，不错很好用，开槽也很精确。然后安装连接，用美国木工胶，考虑能增加牢固，毕竟开榫夹具要承受不小的震动和压力，牢固很重要。两个主要部件安装完毕，下一步就是安装辅件和调试，特别是调试开榫的不同规格厚度，是比较关键的一步。

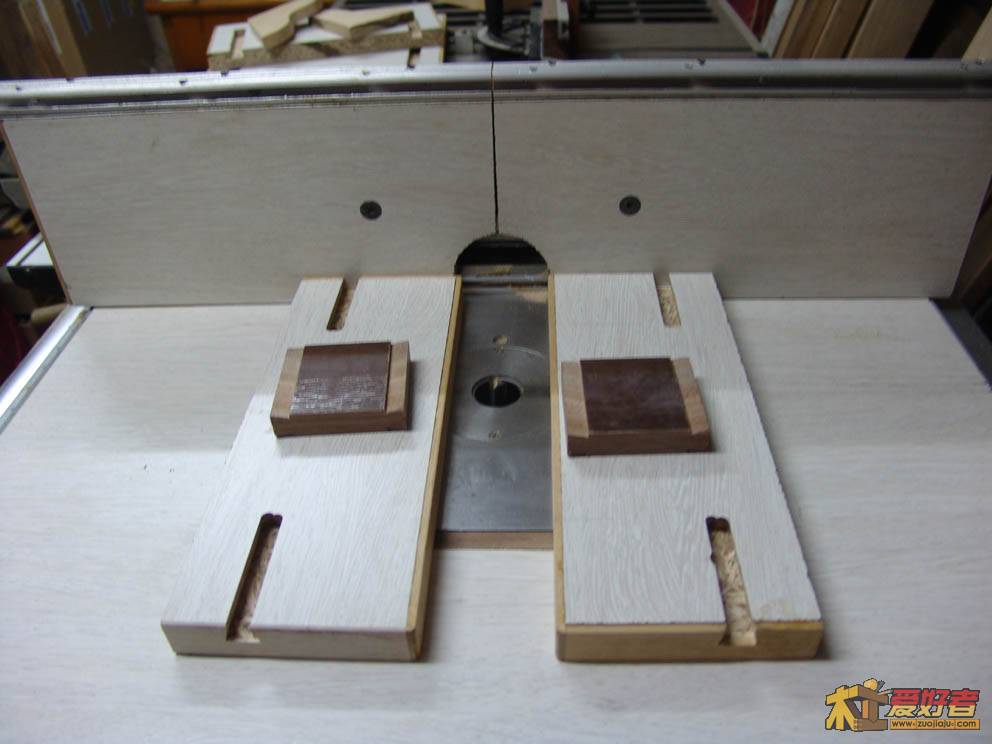

用雕刻机开槽，实践一下自己做的雕刻机倒装工作台靠山。

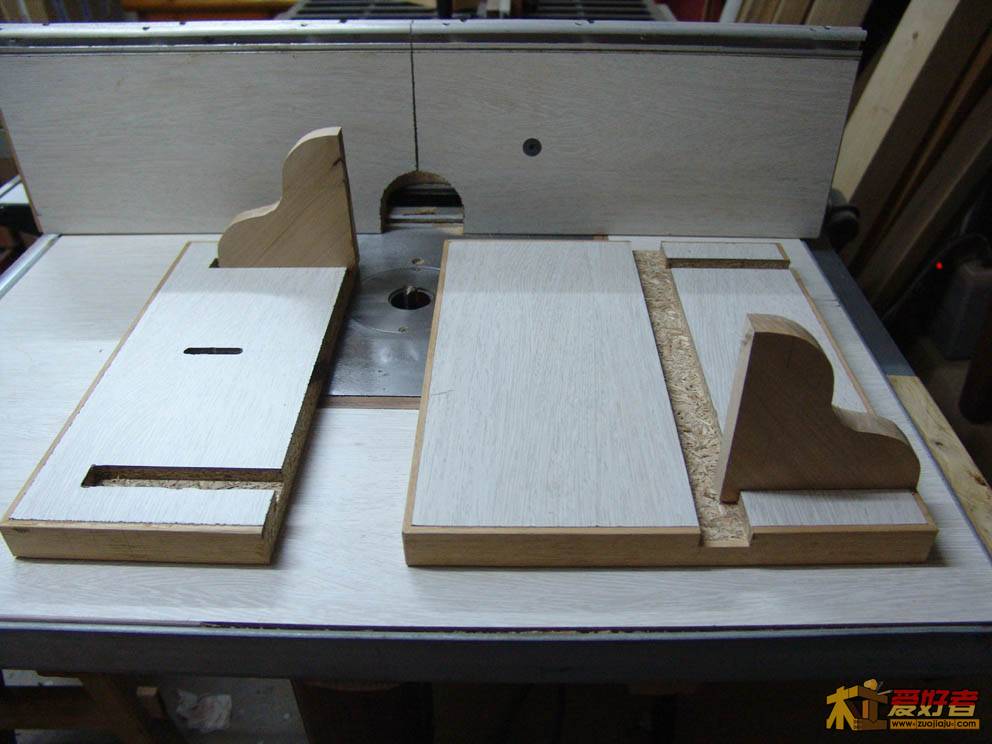

开槽后的部件——可调节靠山。

开槽后的部件——骑台锯靠山滑箱。

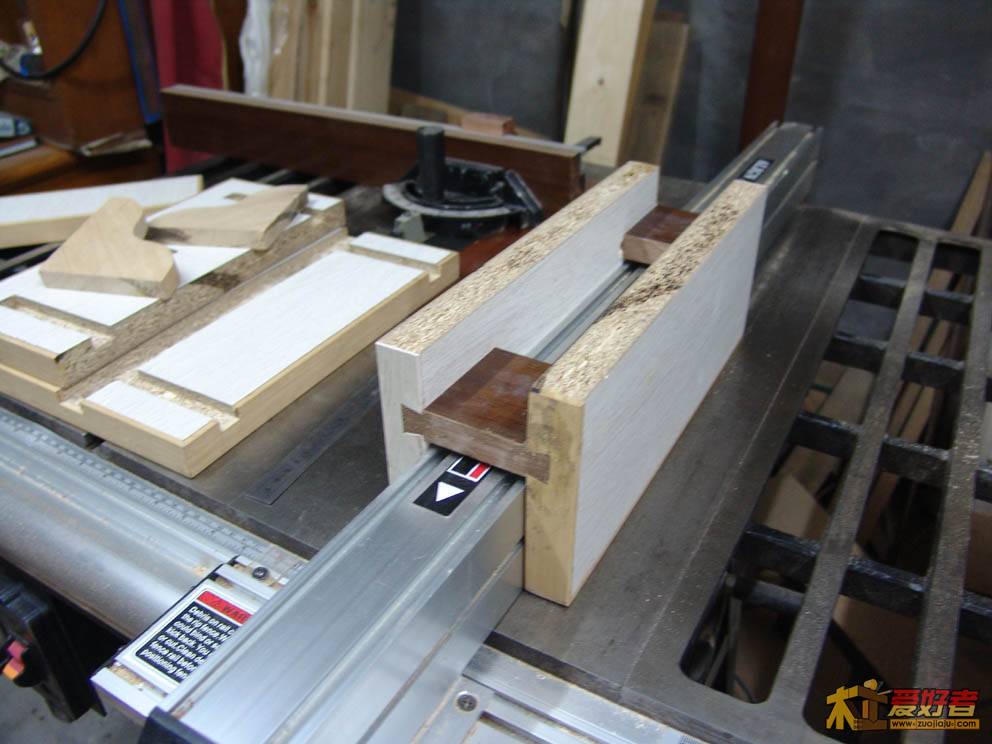

安装滑箱，采用燕尾榫。

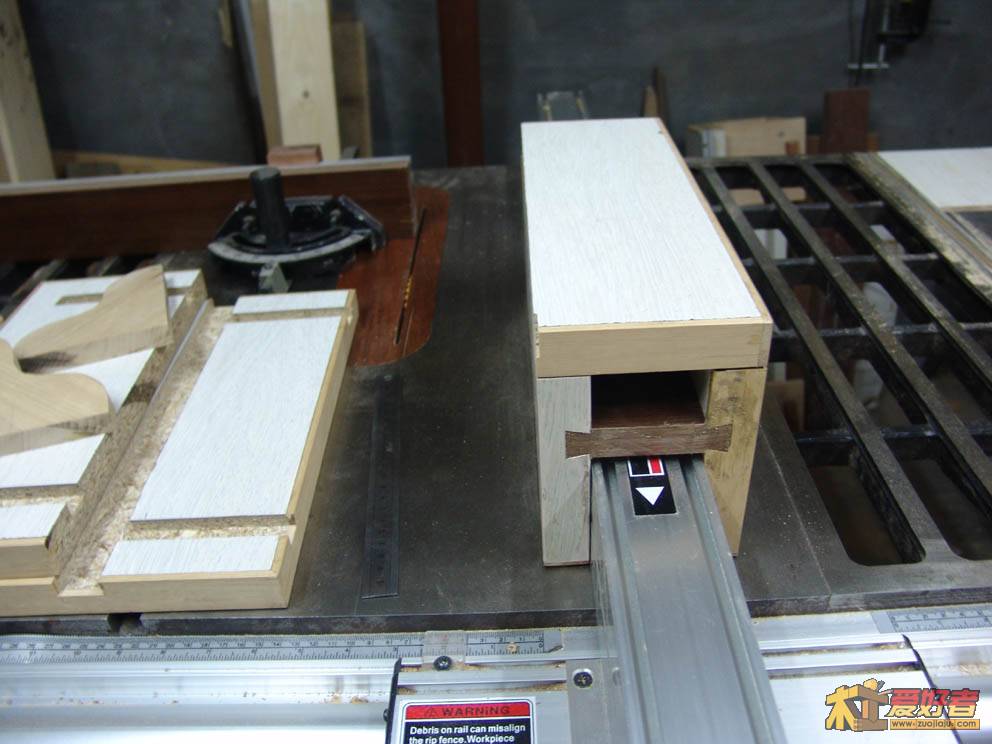

滑箱骑在台锯靠山的姿态。

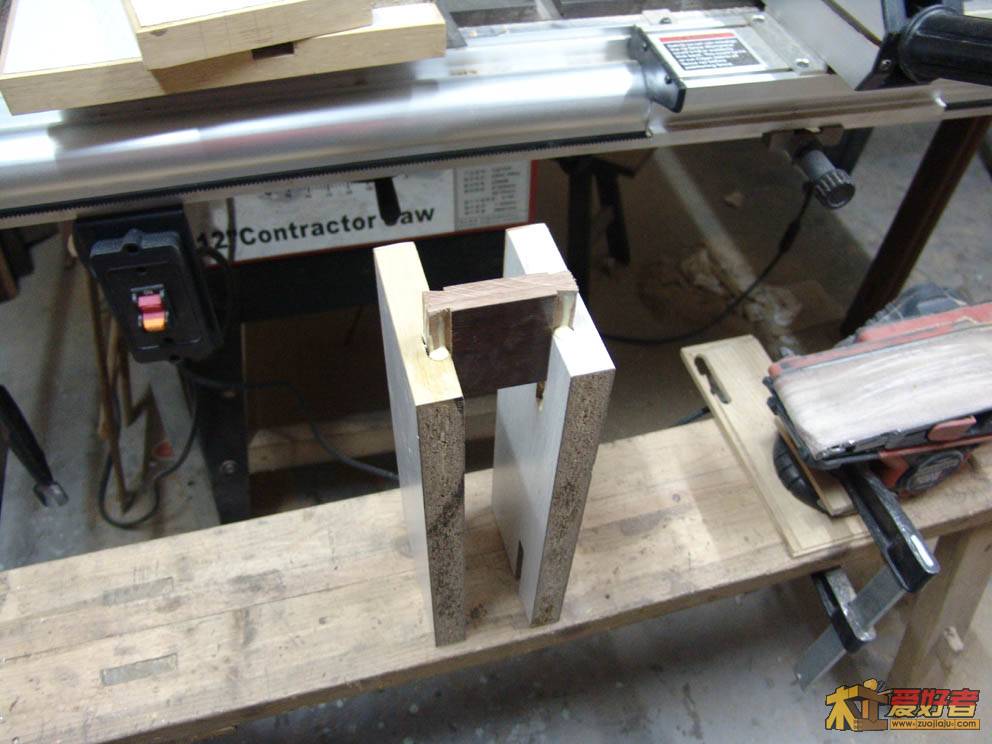

滑箱完成图。

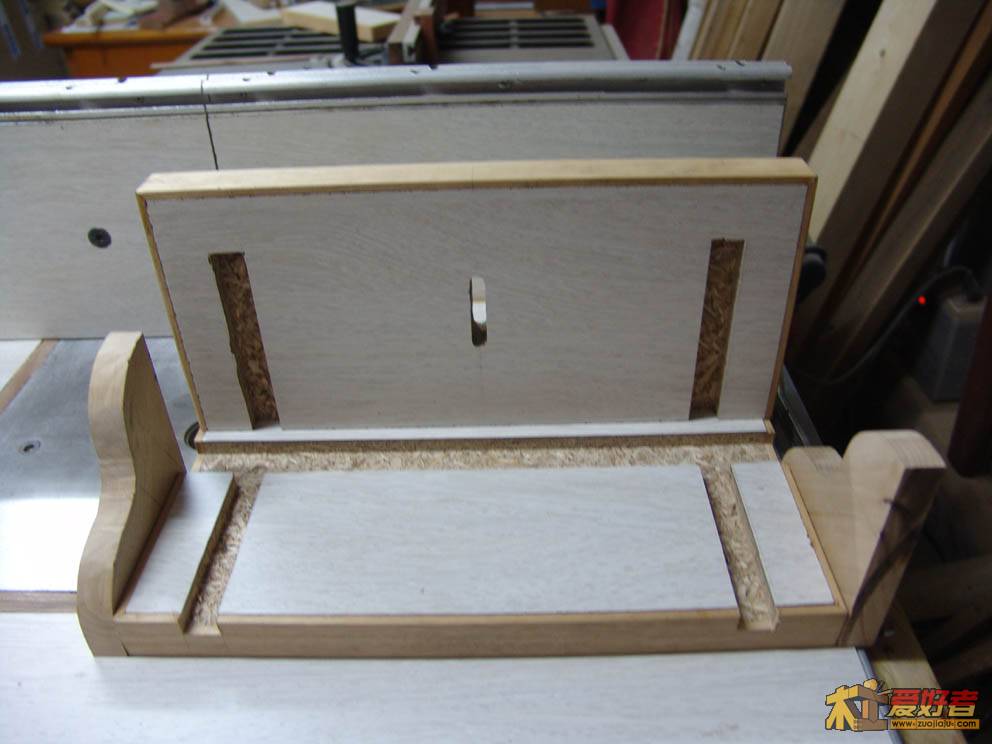

安装完成开榫夹具可调节靠山。

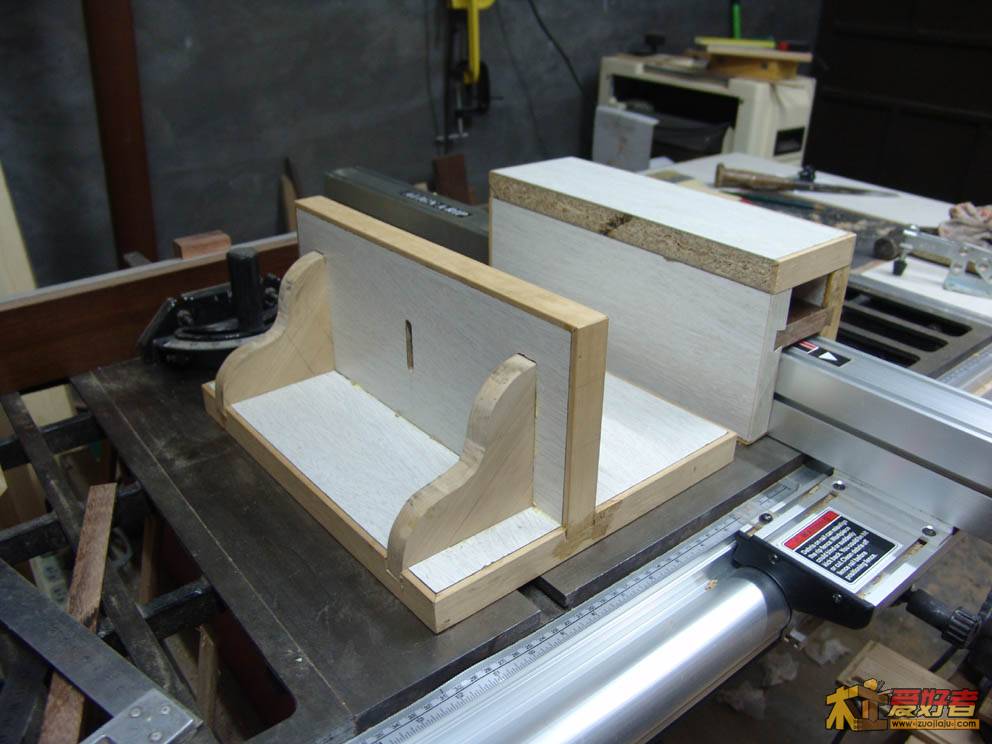

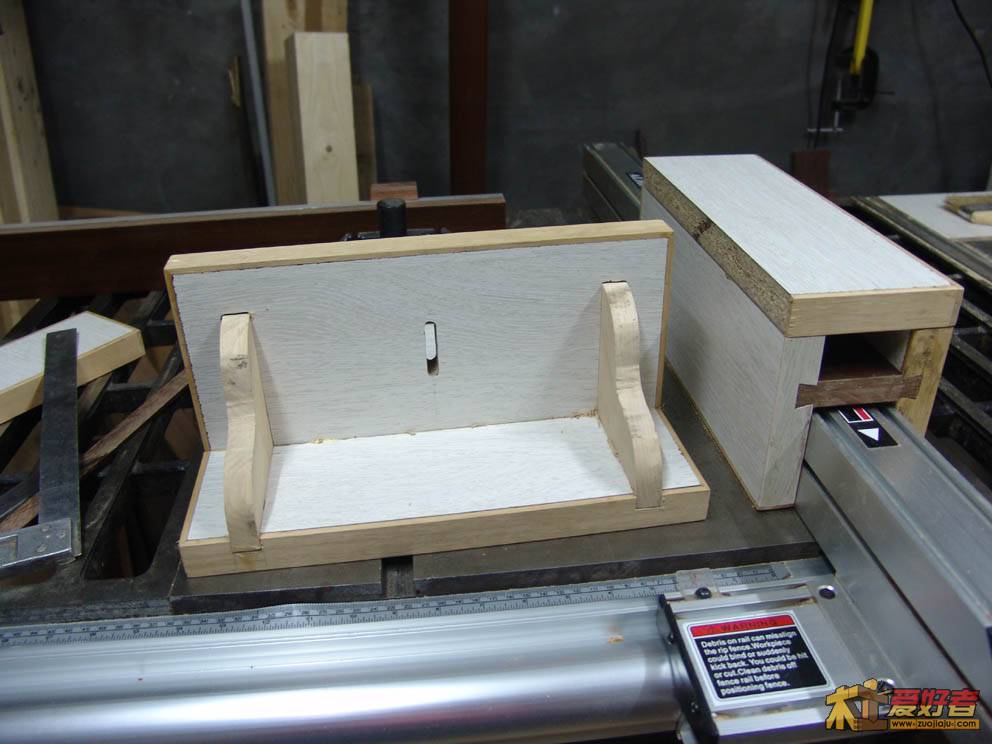

开榫夹具的两个主要部件。

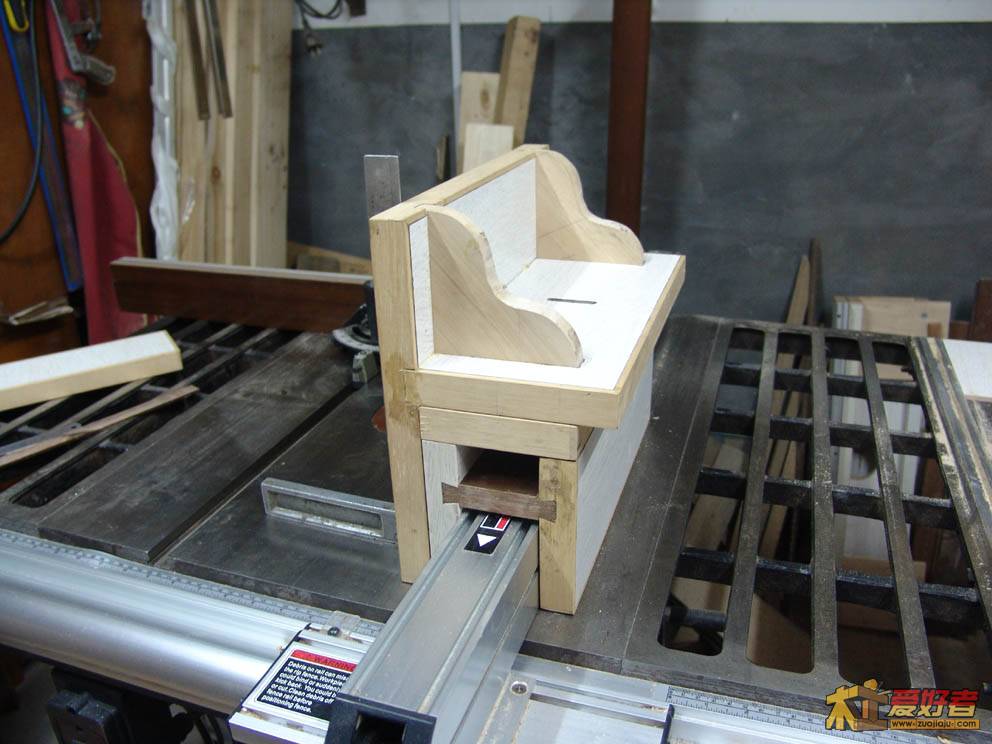

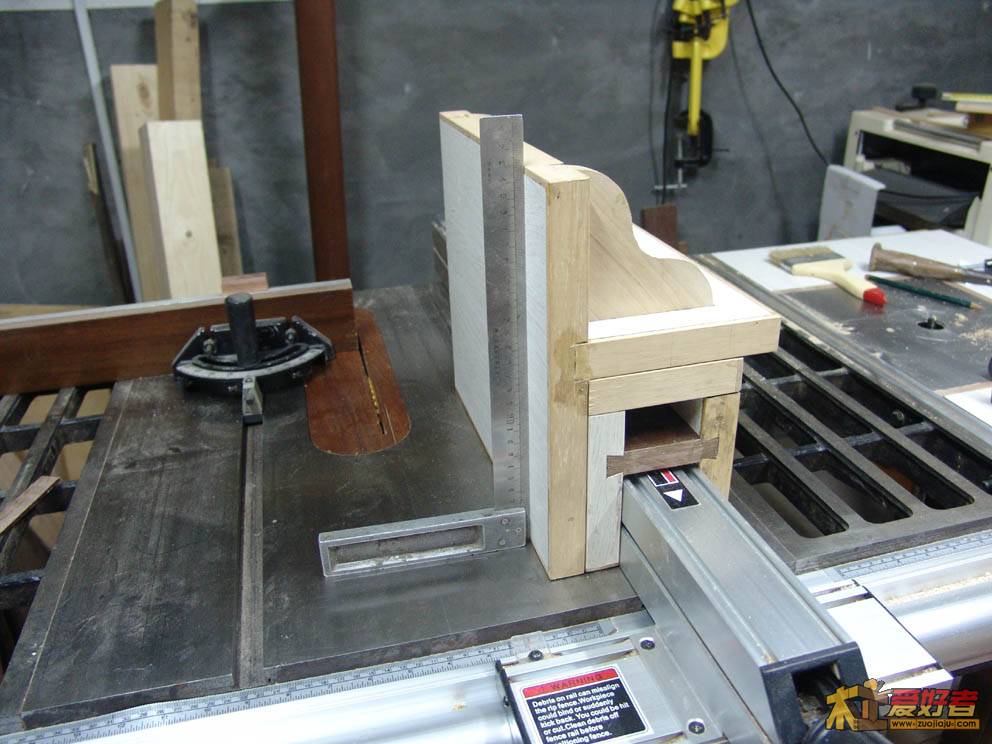

两个主要部件依托一起，构成开榫夹具，关键一是能滑动自如，二是直角精准。

在可调节靠山的腰板上可看到有滑槽，到时用梅花螺杆调节开榫的不同厚度，起两个关键作用：方便和精准。

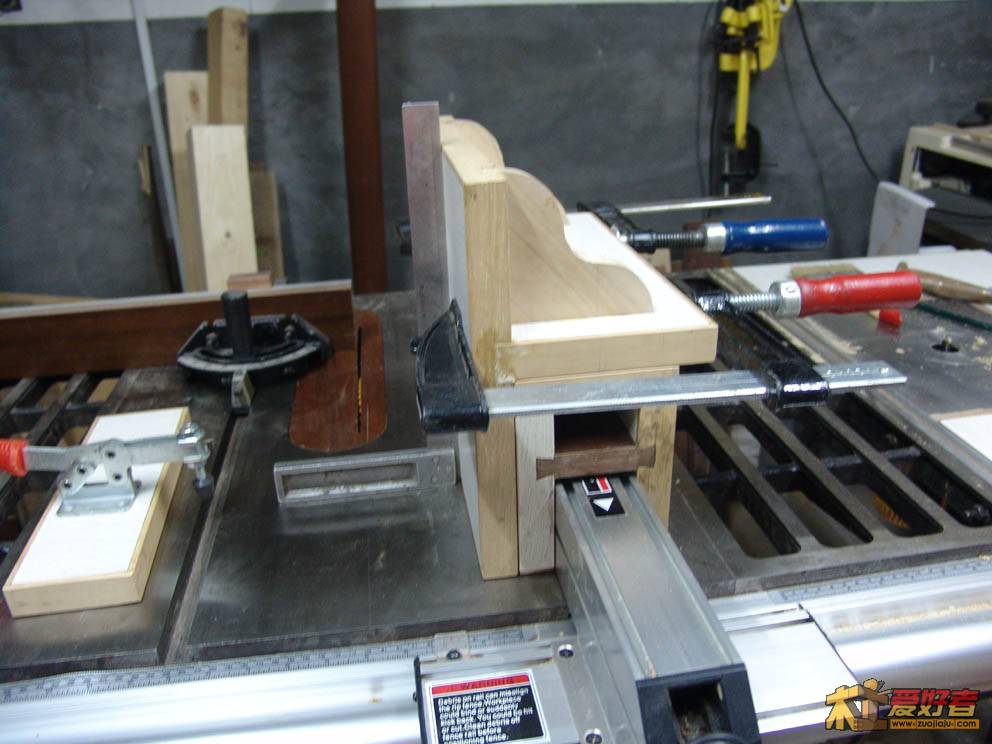

最后用F夹固定，下一步就是安装辅件和调试。

偶然_ · 发表于 2011-10-25 10:56:10

真的好复杂啊，收藏慢慢消化

sz波尔卡 · 发表于 2011-10-25 11:05:13

我也捡了一块这种刨花板，楼主用修边机容易铣吗？？？

lkr2009 · 发表于 2011-10-25 11:05:20

是挺复杂的，好像还没有完，期待继续。

木工乙 · 发表于 2011-10-25 11:08:57

我的台锯台面就是塑封的刨花板，锯口和螺丝孔等露刨花的部位都因为空气湿度轻微起鼓变形了

迟斋工房 · 发表于 2011-10-25 11:12:45

sz波尔卡发表于 2011-10-25 11:05
我也捡了一块这种刨花板，楼主用修边机容易铣吗？？？

这种刨花板，我用雕刻机很容易铣，也很光洁。

滂沱大雨 · 发表于 2011-10-25 11:50:06

做工很考究

dy7762 · 发表于 2011-10-25 13:15:17

LZ用的刨花板厚度多少？我这里只有16的行不？

sz波尔卡 · 发表于 2011-10-25 13:21:56

看来真的要多弄才行。。。不然很多意想不到的事儿

Jason168 · 发表于 2011-10-25 14:50:47

先顶后看

jetzhang · 发表于 2011-10-25 16:44:51

要学的东西太多了

迟斋工房 · 发表于 2011-10-25 22:40:03

dy7762 发表于 2011-10-25 13:15
LZ用的刨花板厚度多少？我这里只有16的行不？

我的刨花板厚度是25mm的，16mm会太单薄，重量也轻！

我的影子原版 · 发表于 2012-3-15 14:34:04

先收藏了，慢慢研究

星光收藏夹 · 发表于 2012-3-15 15:36:52

好东西，我也做个山寨的用，谢谢

大鼹鼠和大脸猫 · 发表于 2012-4-27 22:55:35

手艺不错，学习。
