修边机的另类倒装

yt_cn

修边机的另类倒装

       手提修边机对微小木制件进行修边和倒角不够方便和安全，为此，制作一个修边机简捷倒装台，夹在木工钳上使用，对微小件的修边和倒角等加工操作十分方便。
       利用电木铣的闲置靠山改制成本装置的固定靠山，并具有安全防护作用，一举两得。
       本装置的特点是简易，可夹在木工钳上，修边机的原有附件可直接应用。

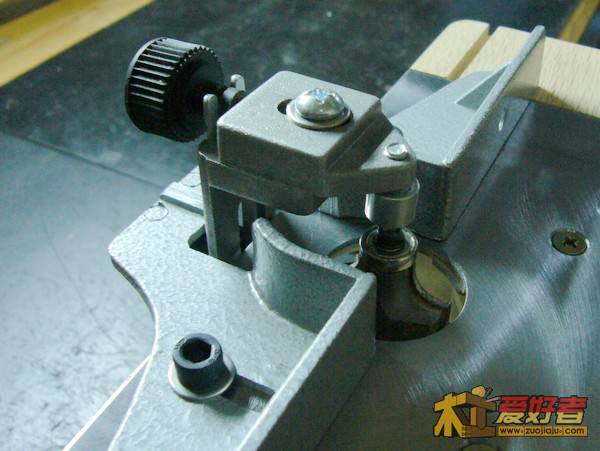

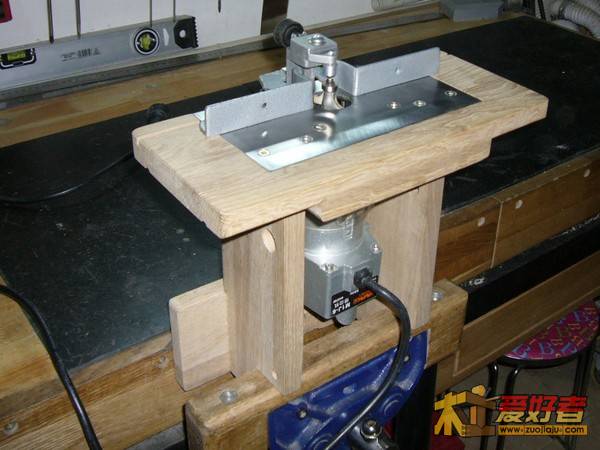

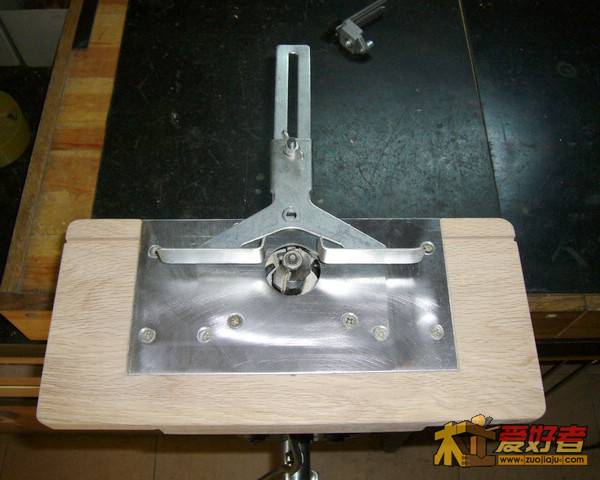

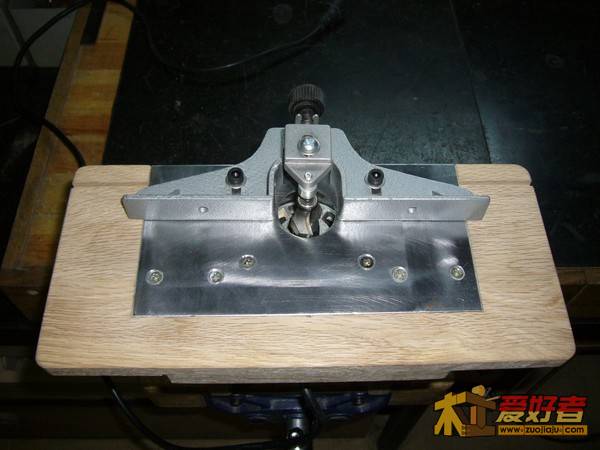

1、修边机倒装效果图

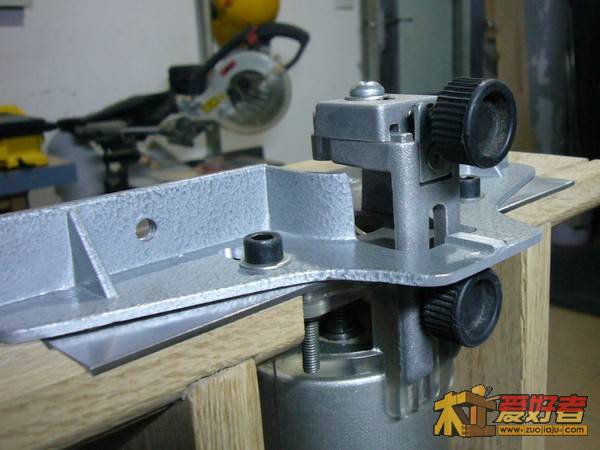

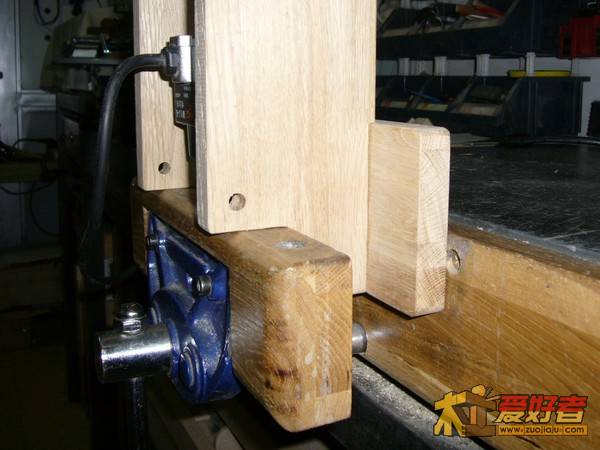

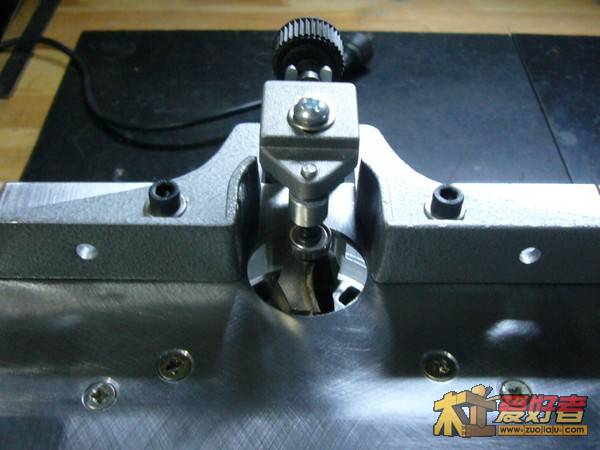

2、修边机倒装局部结构图

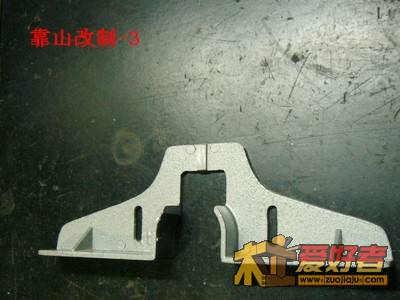

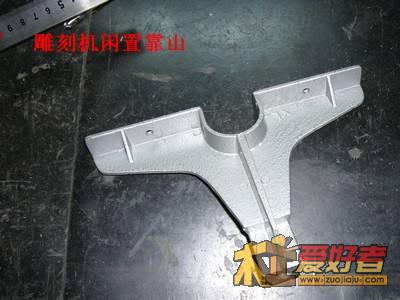

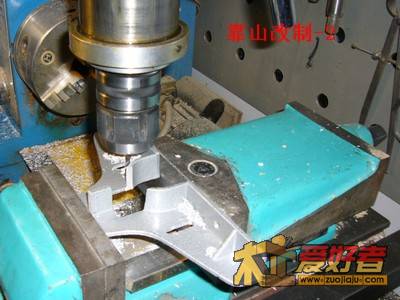

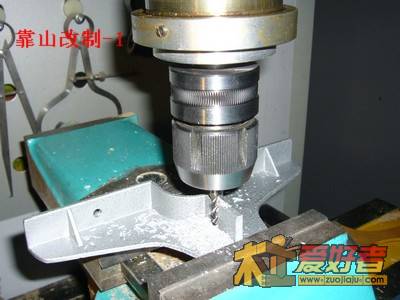

3、靠山改制过程图

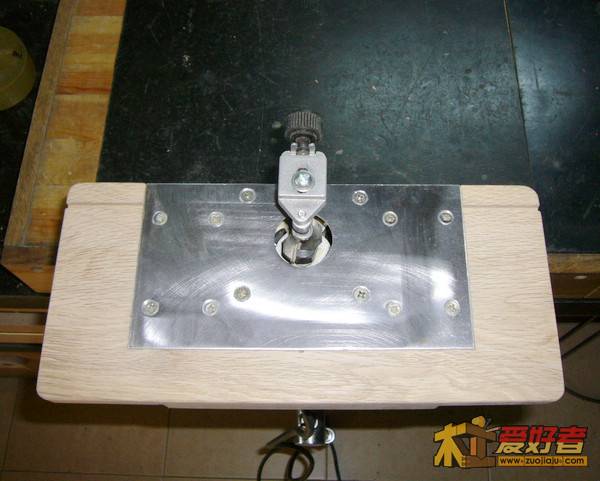

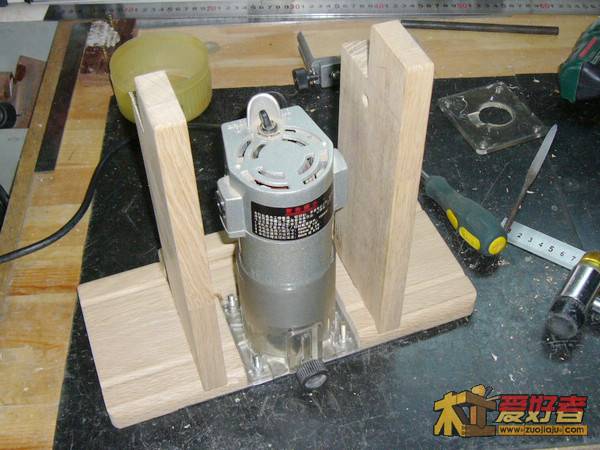

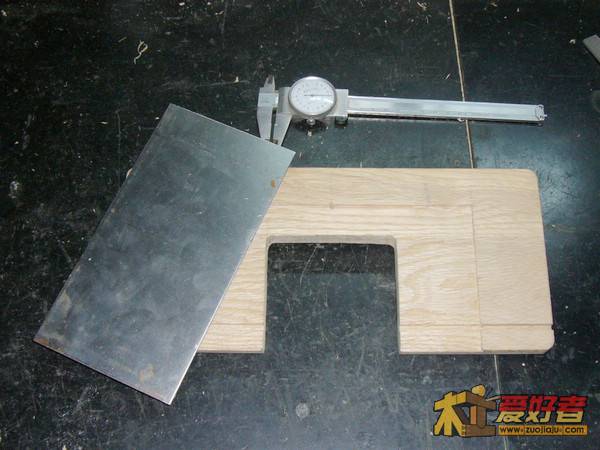

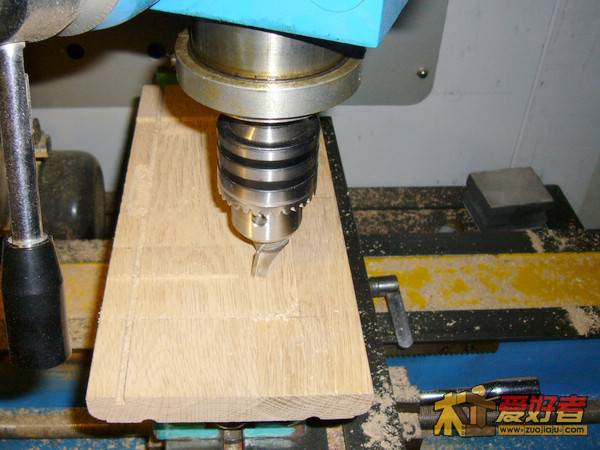

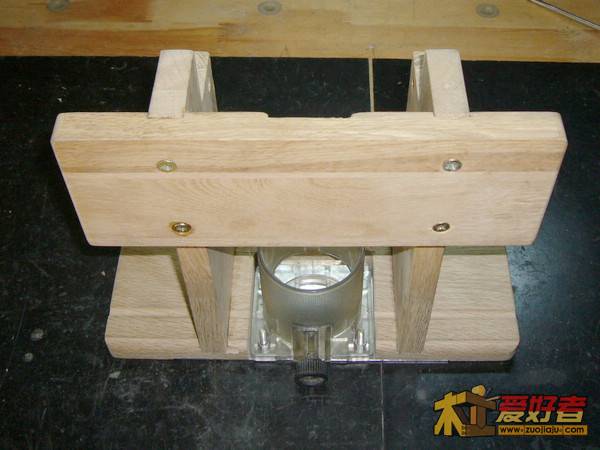

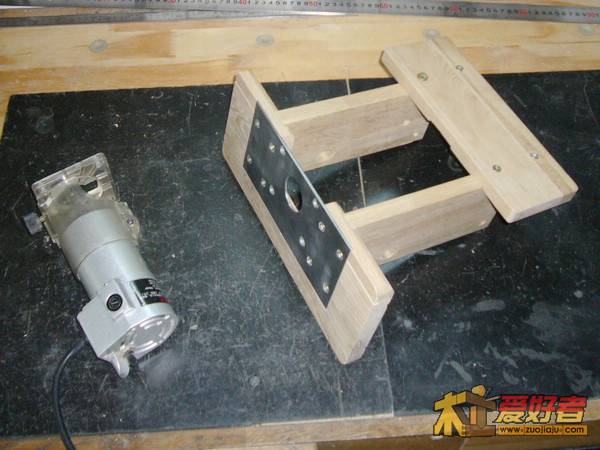

4、修边机倒装制作过程图
