腿足与上部构件的结合之四霸王枨与腿足及面子的结合

古代工匠当曾这样设想，桌几四腿之间不用构件联结，而设法把腿子与面子联结起来，这样枨子就不会有碍腿之弊，而能将面子的承重直接分递到腿足上来。“霸王枨”正是为实现此种设想而创造出来的。
霸王枨上端托着面心的穿带，用销钉固定，下端交代在腿足上。战国时已经在棺椁铜环上使用的“勾挂垫榫”②，用到这里。来真是再理想也没有了。枨子下端的榫头向上勾，并且造成半个银锭形，腿足上的榫眼下大上小，而且向下扣，榫头从榫眼下部口大处纳入，向上一推，便勾挂住了。下面的空当再垫塞木楔，枨子就被关住，再也拔不出来了。想要拔出来也不难，只须将木楔取出，枨子落下来，榫头回到原来入口处，自然就可以拔出来了。枨名“霸王”，似寓举臂擎天之意，用来形容远远探出孔武有力的枨子，倒是颇为形象的[3.37]。

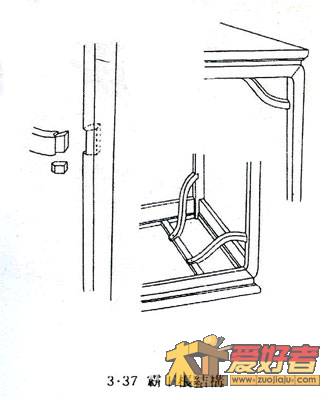

3-37 霸王杖结构.jpg

草图大师文件下载

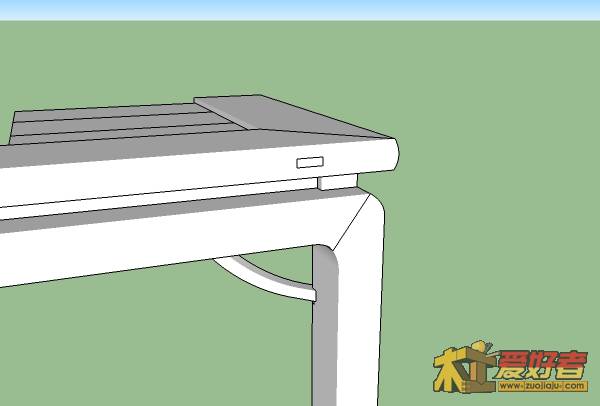

3-37 霸王杖结构.skp (670.11 KB, 下载次数: 965)

有的霸王枨在它的上端聚头处，用方形木块剔挖四个缺口，钉在面板穿带之下，将枨子扣牢固定。这种装置只宜用于正方形家具，因枨端集中。如为长方桌，枨子上端分散，便无法用此装置。

注释 ②：霸王枨上的勾挂垫榫可从辉县固围村一号战国墓漆棺的铜兽环上看到它的前身。见中国科学院考古研究所编《辉县发掘报告》插图八四，科学出版社，1 9 56年。

目录

甲、基本结合
1、平板拼合
2、厚板与抹头的拼粘拍合
3、平板角接合
4、横竖材丁字形接合
5、方材、圆材角接合、板条角接合
6、直材交叉接合
7、弧形弯材接合
8、格角榫攒边
9、攒边打槽装板

乙、腿足与上部构件的结合
1、腿足和牙子、面子的接合
2、腿足与边抹的结合
3、腿足与枨子的结合矮老或卡子花与面子或牙条的结合
4、霸王枨与腿足及面子的结合
5、腿足贯穿面子结构
6、角牙与横竖材的接合

丙、腿足与下部构件的结合
1、腿足与托子、托泥的结合
2、立柱与墩座的结合

丁、另加的榫销
1、栽榫和穿销
2、走马销
3、关门钉

戊、试谈明式家具的造型规律
