腿足与上部构件的结合之一腿足和牙子、面子的结合
' Z6 y }$ q+ M5 L$ Z1 R3 x4 n9 g v: ~. a& l
这里所谓的上部构件，指独板或攒边打槽装板的面子、各种不同的牙子和枨子等。, _$ m3 S6 e& R7 Q- F% f: b
+ g& z$ c2 ]6 D6 |$ k; [
壹-腿足和牙子、面子的结合 2 L0 y D' K+ Z8 Z
7 U* x1 w6 l, Y! [ 不同形式的凳、几、桌、案，腿足和牙子、面子的结合方法也不同，下面列举较常见的几种。
! ^% G$ B2 [2 m% z; S7 b1 H( Q* l8 w* x: H: I
一、无束腰结构 7 g3 J* q* W/ z7 f7 z
" V" H* A% G# W, k9 G& i+ B

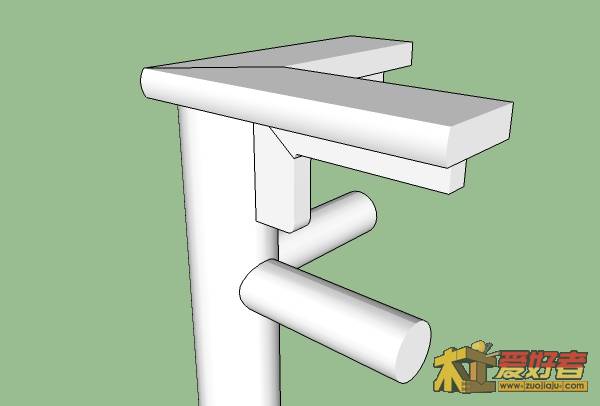

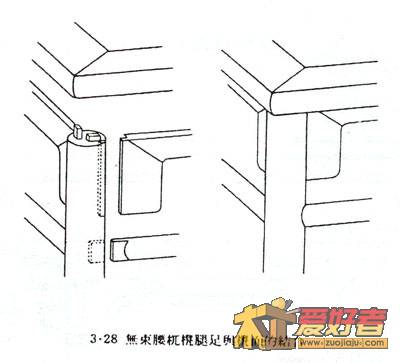

实例如无束腰的杌凳。面子底面四角各凿榫眼两个，在大边上的深，在抹头上的浅，为的是避开大边上的榫子。这两个榫眼与腿子顶端的“长短榫”拍合。腿足上端还开槽两段，嵌装牙头[3.28]。
3 P& M/ O. {& T. B5 N
( L9 E, d" V# B# f0 w
9 c' }$ V) G* Q% a6 K
草图大师文件下载
3-28 无束腰杌凳腿足与凳面的结合.skp
(675.24 KB, 下载次数: 1147)
& P% e. K5 N/ K- x

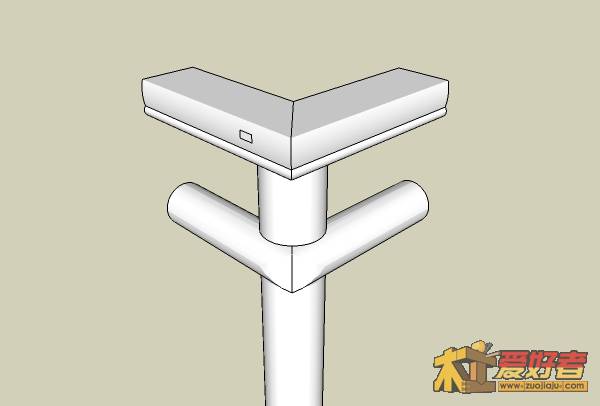

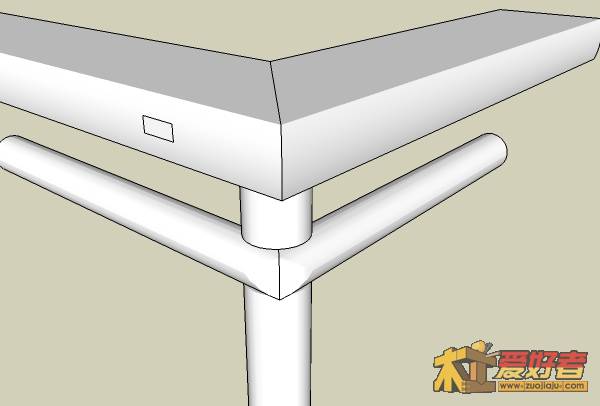

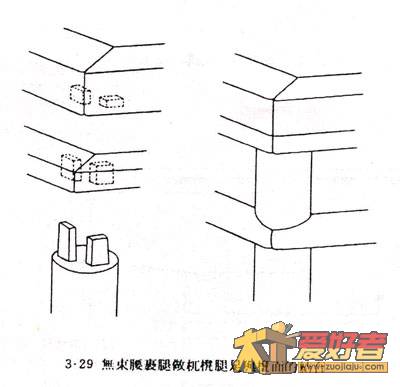

% d* H0 p- I7 I6 K0 i 裹腿做的凳、桌也属无束腰结构。它在面子的边抹下常加“垛边”。每根垛边两端均格角并凿透眼。腿足顶端的长短榫须先贯穿垛边上的榫眼，然后再与面子四角的榫眼拍合。为此，裹腿做腿足顶端的长短榫，往往比一般无束腰家具腿足顶端的长短榫要长一些[3.29]。
# x7 w4 d/ N& ^0 u1 N0 F* K# `
P. x% C- @* d1 u$ y, e
6 J s& I- l% h- r& B- B
3 k7 B2 ?: S( o4 z: d8 i8 J草图大师文件下载
3-29 无束腰裹腿做杌凳推足与凳面的结合.skp
(764.76 KB, 下载次数: 988)
( J" Z, u( ^" z8 `
; @" |: b! T/ ~" ~0 ~! b
V7 }+ F) ]) c0 D草图大师文件下载
3-29 无束腰裹腿做杌凳推足与凳面的结合(辛老补充版).skp
(765.21 KB, 下载次数: 824)
' ?5 w$ V% Q4 k& t3 m! F: _9 C
& ^" s0 {$ c/ F8 M
二、有束腰结构 2 e- x* y& O1 X/ \" R2 G- M$ l! l
# _& h X* ^7 t/ \ 实例如有束腰的杌凳或方桌、条桌等。面子造法与上同，腿足上端也留长短榫，只是在束腰的部位以下，切出45度斜肩，并凿三角形榫眼，以便与牙子的45度斜尖及三角形的榫舌拍合。斜肩上有的还留做挂销，与牙子的槽口套挂。上述的结构，匠师称之日“抱肩榫”[3.30]。 3 V. M2 U, |$ y6 o: c1 f
; I: q0 z3 S, [' M% l6 i
" ?% q8 L7 O! t: ]/ D
/ S9 L/ o, e; G* G2 U% P
, q. K% C) h4 ?, Z, w, ~6 O
6 ~0 a* T. \( d! c4 E$ H+ |$ K" z; Z0 _
草图大师文件下载

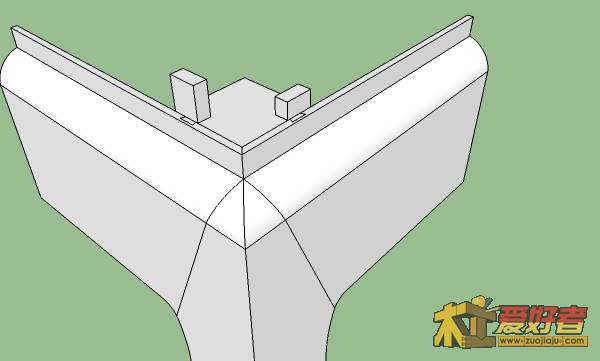

3-30 有束腰家具抱肩榫结构.skp
(284.22 KB, 下载次数: 1473)
1 v3 d6 n0 k( i9 A) |
, N% R+ I; |8 q' k4 b
6 O7 W$ W% S5 q! M- N D0 C1 r" _( v 牙条和在它之上的束腰，有的是用两木分做的，有的是一木连做的。前者叫“两上”，或“真两上”，即须两次才能安上之意；后者叫“假两上”，言其貌似“两上”，而实为一上。 ' s! Q5 G5 d$ _( V+ O
不少家具牙条和束腰之间还多一层托腮，三者或用三木分做，或用两木分做（牙条与托腮为一木，束腰为一木），乃至一木连做。凡真是用三木分做的，叫“三上”或“真三上”，用两木分做或一木连做的，叫“假三上”。 8 \9 V; P, ^4 T! E/ K/ t
经观察实物，假两上、假三上优于真两上或真三上，因为免去长条的拼缝，坚实耐用。真两上、真三上即使有栽榫居中联结，也难免开胶而闪错。但假两上、假三上用料要费得多，所以是合理而考究的做法。“真两上”、“真三上”至清中期以后而大为流行，这只能说明它既要追求形式，又舍不得用料。清式劣于明式，亦于此可见。 有束腰的圆形家具如圆凳、三足或五足香几等，造型虽改观，其结构还是和方形的有束腰家具基本相同。 2 G, A6 G l2 A

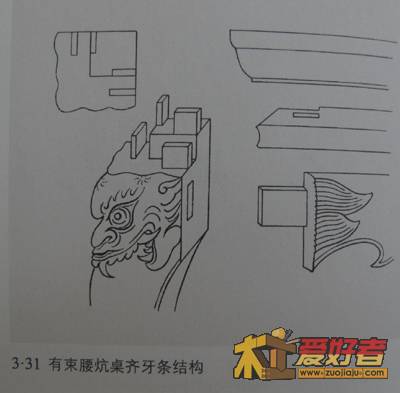

有束腰家具中还有一种齐牙条的造法，多数用在炕桌上，一般在腿足肩部雕兽面，足下端雕虎爪。看来，这是为了避免使常见的格肩出斜尖的牙条破坏兽面的形象，所以才把牙条造成齐头。其结构是牙条出榫，插入凿在兽面旁侧的榫眼内。如系两上，束腰与牙条两木分造，则在腿足上端留造四个榫子，两个与两根束腰上的榫眼拍合，两个与凿在桌面底面的榫眼拍合[3.31]。0 }/ H" v/ a. c0 K3 F
. |" n* d4 A- e# W
3 a+ q( Y! I) r0 R6 L" b V6 }
- f- {* \# I% ]" J2 e7 y+ M6 T9 k/ m- n8 n# x. _- P. X$ p! v
三、高束腰结构
/ _* B% q" a# t, }; h8 h! L

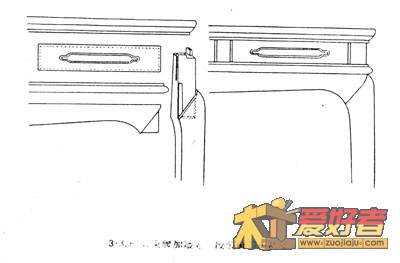

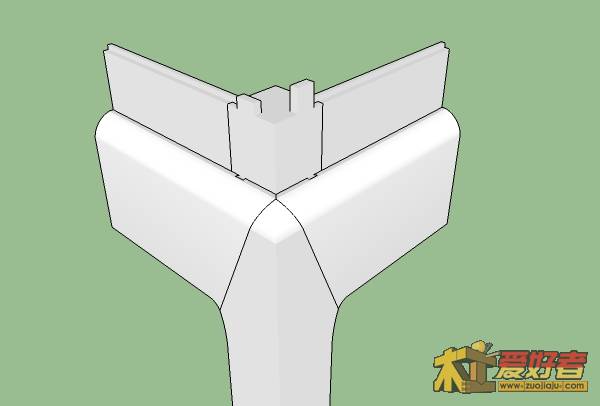

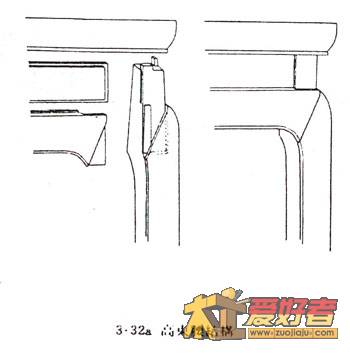

* j/ ]% i6 t$ H3 f 高束腰结构腿足上部的抱肩榫、顶端的长短榫，造法和一般有束腰结构相同，惟两榫之间的距离加长，出现了一根短柱，并开槽口，以备嵌装束腰两端的榫舌。束腰的上边嵌装在边抹底面的槽口之内，下边则嵌装在牙条上边的槽口内。如束腰下还有托腮，则嵌装在托腮的槽口内。凡造此式，由于束腰高了，所以它不可能与牙条一木连做，而且束腰、牙条之间往往还加一层肥厚的托腮。拍合后，束腰的外皮或与腿足在肩部以上露的一段平齐，或更缩进一些，使这段腿足高出束腰之上，形成短柱。有日勺在边抹与托时之间还安短柱（矮老），将束腰分隔成段，形成了一块块的绦环板。这样它的造型和唐宋时的须弥座非常相似，而与一般有束腰家具腿足上截完全被束腰遮没的外观截然不同[3.32a、b]。 ) J2 g& C& G, I7 ?; {( K+ a
. h8 a7 W3 T. d4 o$ {
/ c0 D% d) H5 w5 S! ~( ?' M! m
草图大师文件下载
3-32a 高束腰结构.skp
(280.46 KB, 下载次数: 842)
" D) ]2 W: ]8 |0 H6 `6 n
2 |; y- U) A+ y x: g
4 o' [, J! O9 v, h
草图大师文件下载

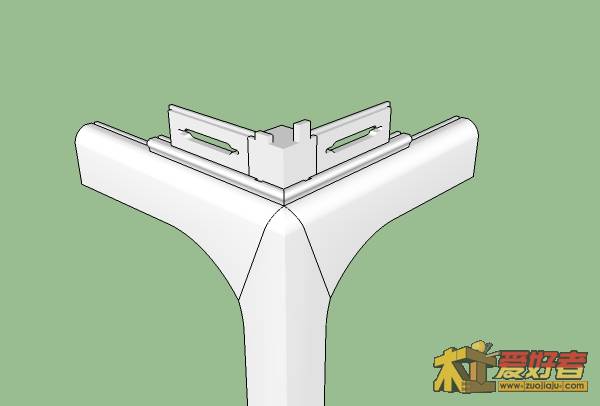

3-32b 高束腰加矮老分段装绦环板结构.skp
(495.36 KB, 下载次数: 787)
: v4 g! a5 D# ?! O9 h. `$ |- G

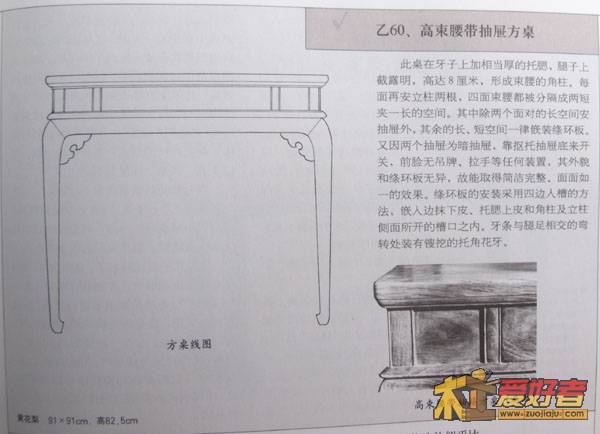

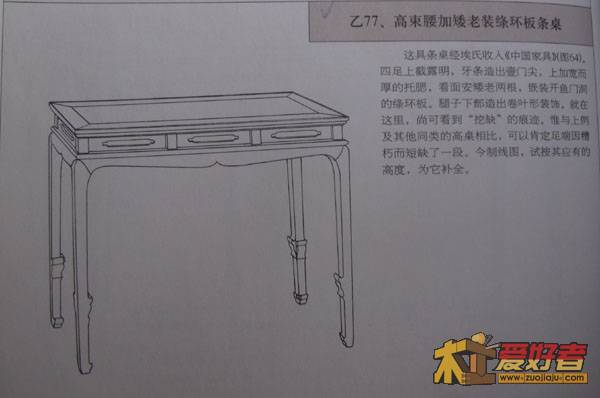

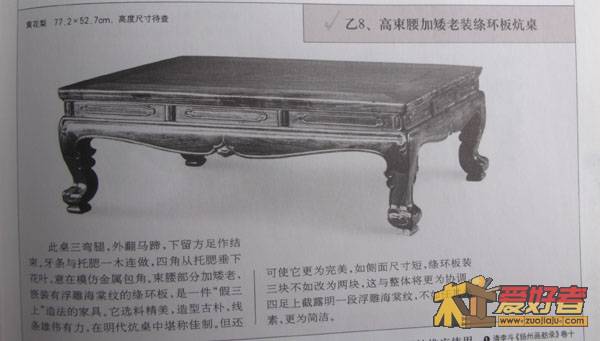

- o& X( v1 V$ l; T, V& ?5 Z* o/ Z7 u 束腰与腿足上截平齐的造法见高束腰条桌实例。腿足上截高出，加短柱分段装绦环板的造法，在炕桌[乙8]、方桌[乙60]、条桌[乙77]中都能找到实例。+ @$ G4 o% Z! E! _0 j
( M/ ], h1 S# u, S
' Q, u2 c+ w$ d! I: P0 q- U
0 g. ~' p# G8 L. a四、四面平结构
; j+ H- t1 ]9 f3 d( t" w8 M; p, W6 M2 N2 c0 ]( e( k5 a
这里讲的四面平式，指家具的面子是另行安装的一种，与用粽角榫来造成的四面平结构不同。 * o9 ]- D e7 A( ?5 _7 J$ t: q+ b
此式的面子用攒边打槽装板造成，四角征边抹底面凿榫眼。它自己成为一件可装可卸的构件。

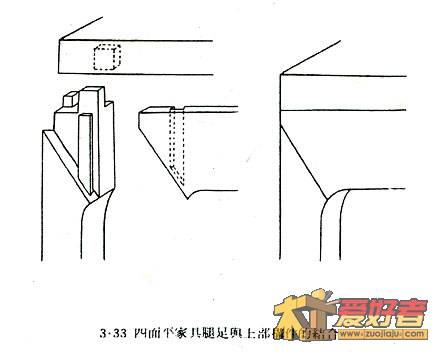

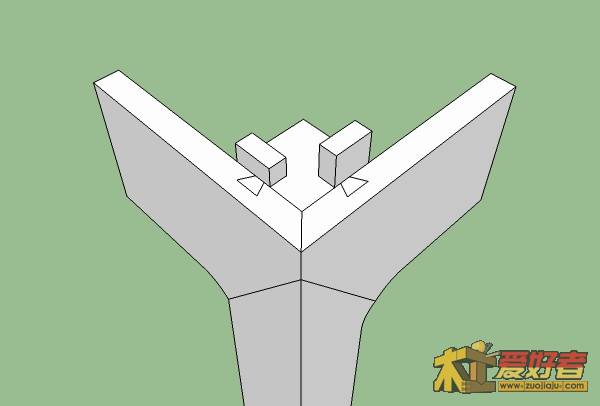

* R' W- s& c$ U3 Q 支承上述面子的是一具架子。它的造法是腿足上部不造束腰，在顶端长短榫之下直接格肩造榫，并在两面各留出一个断面为半个银锭形的挂销，以备与牙条上的槽口套挂。四根牙条和四条腿足拍合后，架子便形成了。架子上再安装上述的面子。这种造法，牙条用料宜有一定的高度和厚度，并须在牙条上皮栽榫，边抹底面凿眼，辅助四足上端的榫卯，使面子和支架扣紧贴严，不生缝隙[3.33]。
% K6 R* A5 y2 N. H
5 G* C. I7 m1 A7 U1 R) I# T
: Y) _6 w B/ @0 J: w) t
8 I" f3 S4 ~4 I6 W: w2 Z% M
7 r1 W* i+ i/ l3 {7 Y草图大师文件下载
3-33 四面平家具腿足与上部构件的结合.skp
(381.2 KB, 下载次数: 865)
. @/ A9 ^& ^3 t( W+ a( m' g1 w
2 B% {: L. Y( h1 ?( g L 此种四面平结构牙条，可以不可以用鳔，使支架也可装可卸。有些可分拆的条几[乙64]、条桌或画桌，即采用此种结构。但如选料不佳，制榫不精或装拆过于频繁，会产生摇晃不稳的毛病。
2 n; A, L, n1 L: K+ Y$ L) b
9 T/ l% H/ k; B1 J+ A% D
. X5 F8 M8 h0 g8 X4 V6 } M) w1 t7 |
五、夹头榫结构 2 B! M. q& }6 x6 |
4 f: a2 ^9 X; @+ D

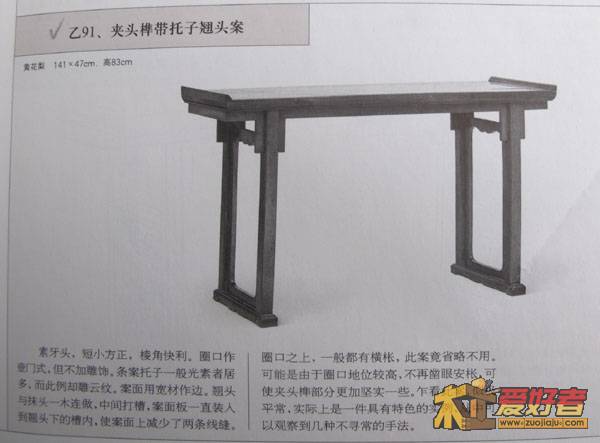

夹头榫是从北宋发展起来的一种桌案结构。当时聪明的民间工匠从大木梁架得到启发，把高桌的腿足造成有显著的侧脚来加强它的稳定性，又把柱头开口、中夹“绰幕”的造法运用到桌案的腿足上来。也就是在案腿上端开口，嵌夹两段横木，将横木的两端或一端造成“（木沓）头”的式样①。继而将两段横木改成通长的一根，这样就成了夹头榫的牙条了。最后，又在牙条之下加上了牙头。其优点在加大了案腿上端与案面的接触面，增强了刚性结点，使案面和案腿的角度不易变动；同时又能把案面的承重均匀地分布传递到四足上来。千百年来，它并口设计意图基本相同的“插肩榫”结构，都成为案形结体的主要造法之一，也是明及清前期家具最常见的两种形式。

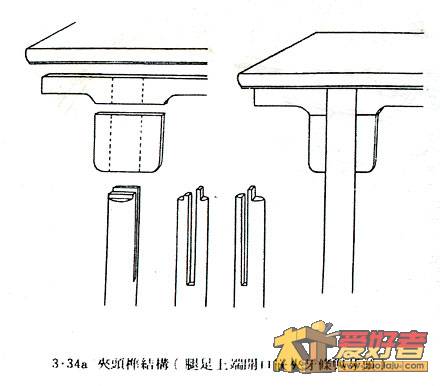

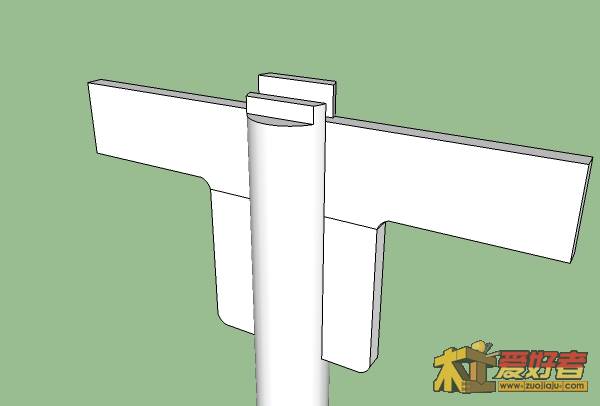

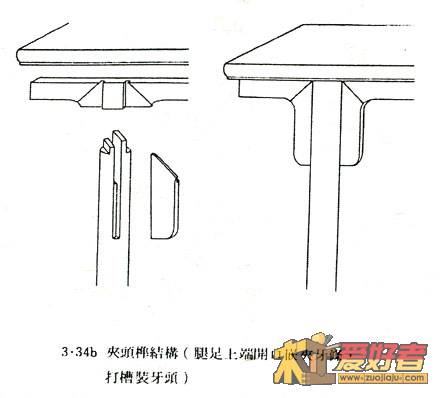

; r0 J- h6 V0 i2 G 正规的夹头榫一般是腿端开长口，不仅嵌夹牙条，同时也嵌夹牙头。这是比较合理的造法。但也有只嵌夹牙条，而牙头部分则是两条立着的木片，上端与牙条合掌相交，嵌在腿足上截两侧的槽口之内。这种造法不及前者坚实[3.34a、b]。; Y% q! V4 e* E r u2 u; F) N
! _) R9 M, p6 w& T. ^! B
( k( t% m, D$ w/ A7 A) _, q" ~
4 F2 p# ?8 I0 a4 Q X( m7 r# @% b2 f+ {; O! w1 B. e8 ~8 G7 j& `
草图大师文件下载
3-34a 夹头榫结构(腿足上端开口嵌夹牙条与牙头).skp
(779.06 KB, 下载次数: 857)
- ^' P; E' M/ d
. w' {3 a( ~3 G I6 _
* U( C. m0 t5 L% R/ ^5 d
; T2 p' `/ R4 f1 k2 @9 l草图大师文件下载

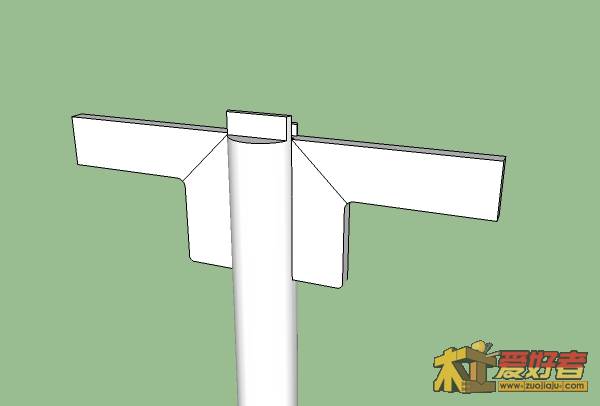

3-34b 夹头榫结构（腿足上端开口嵌夹牙条、打槽装牙头）.skp
(507.59 KB, 下载次数: 724)
3 y% X( T3 d' s L
, ?3 ^/ }% u5 s# ]2 ]1 U) R- M1 c5 K" Q J1 g2 r2 x- b

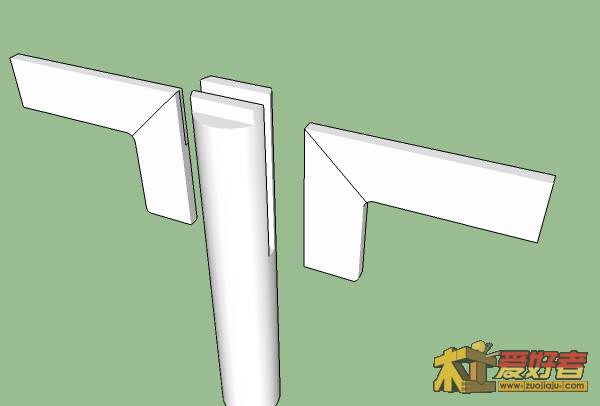

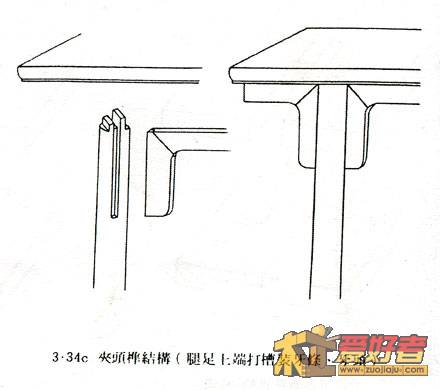

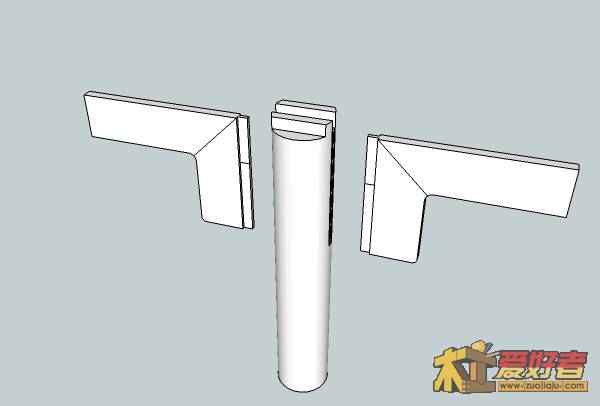

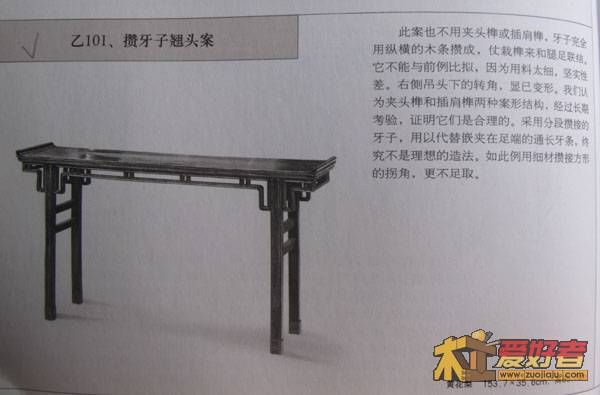

又有一种腿足上端只开槽不开口，连牙条也分段造成，用揣揣榫与牙头作角接合，嵌入槽口[3.34c]。它只具夹头榫之形而无夹头榫之实，故更不坚实。前章所举透空攒框牙条和牙头的条案[乙101]，即是一铡。这种华而不实的造法，至清代中期以后广泛流行。
1 |) N) R6 @1 I/ ~& n" ^; W% W, n: N, e3 m- E
' R: k* Q. \, ]
3 Z( q7 S9 C) G: }) F
' i" P/ R# |1 t% c
9 F1 `' U! x F2 F* o6 E& _
草图大师文件下载
3-34c 夹头榫结构(腿足上端打槽装牙条、牙头).skp
(461.21 KB, 下载次数: 683)
, P4 E6 ^) l4 S* C! v K9 Q$ n- A! R, S' U6 U
- k; V* L$ v) A S# |
草图大师文件下载
3-34c 夹头榫结构(腿足上端打槽装牙条、牙头)（辛老补充版）.skp
(67.41 KB, 下载次数: 576)
6 ^. b+ e j1 p- z! @
3 X# x, f! O1 Y8 z) {2 r! H) j2 T/ }% u. p
3 `+ R3 o# q+ A/ F1 @, U
* L9 l) T6 v- Y6 j$ s- `
( Y+ h* b" J7 h" k0 V2 f& a) Y$ V' w% _( ^
六、插肩榫结构 - ^0 y4 R/ Z( {! i% F4 `
; E( n. t; U+ ?) |

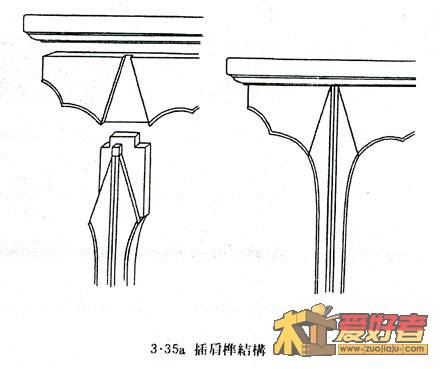

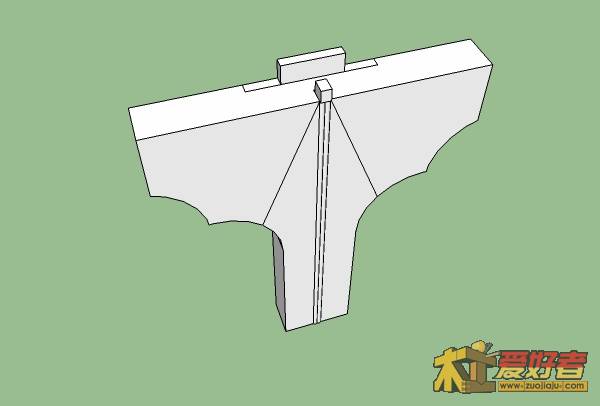

插肩榫的外形与夹头榫不同，但在结构上差别并不大。它的腿足顶端也出榫，和面子结合；上截也开口，以备嵌夹牙条。但腿足上截外皮削出斜肩，牙条与腿足相交处，剔出槽口，当牙条与腿足拍合时，又将腿足的斜肩嵌夹起来，形成齐平的表面。这样就使插肩榫与腿足高于牙条、牙头的夹头榫，外貌大异。 ) q& ~3 I% D2 z2 P

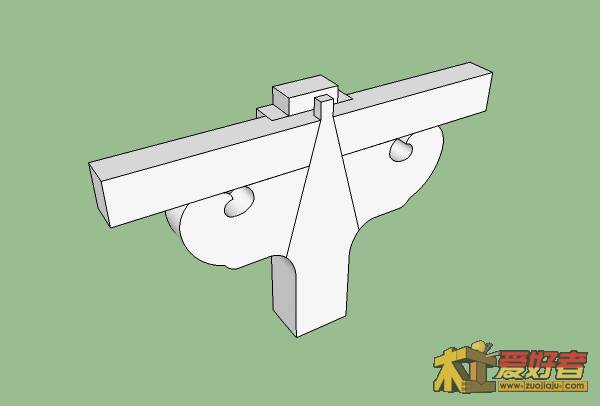

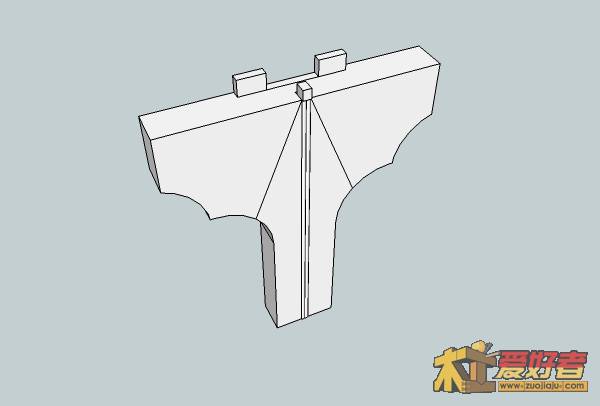

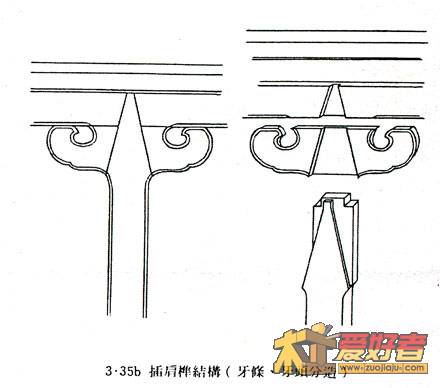

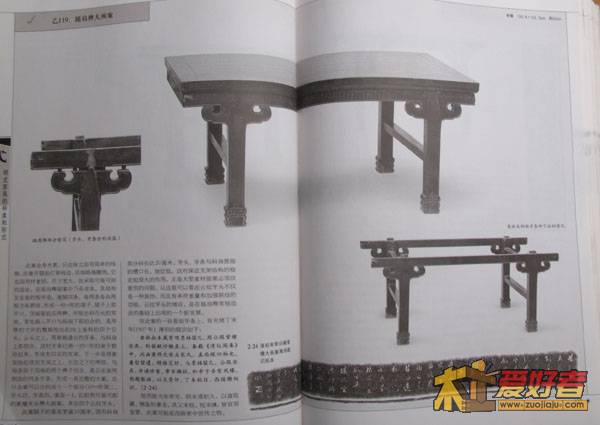

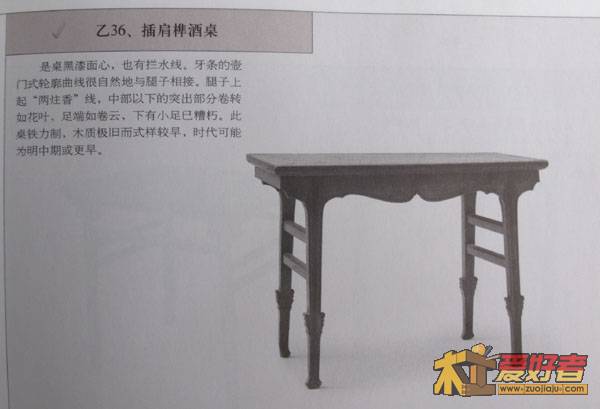

这种造法由于腿足开口嵌夹牙条，而牙条又剔槽嵌夹腿足，使牙条和腿足扣舍得很紧，而且案面压下来的分量越大，牙条象和腿足就扣合得越紧，使它们在前后、左右的方向上都不错动，形成稳固合理的结构。它的另一个特点是由于腿足与牙条交圈，故为牙条和腿足所形成的空间轮廓的变化及雕饰线脚的运用带来了便利。这里举常见的插肩榫[乙36]和比较罕见的牙条、牙头分开的插肩榫[乙119]各一例[3.35a、b]。
* _6 ~: i' _7 u* L$ x2 |0 d: K3 ~7 V- e3 F* j$ ^5 y$ }+ W& Y( C
3 f4 s/ j; c$ |2 m w
, D& }( p5 @" D; T
$ F/ w0 D1 e# I- o3 @
/ w8 Y" N9 Q2 w6 U2 [% C Z5 Z2 g3 z
( @" b' c7 s7 Z s
草图大师文件下载
3-35a 插肩榫结构.skp
(549.11 KB, 下载次数: 1033)
$ v5 j. N! _8 F' T" H* i! f1 U
' [& h0 t% W9 t* L* |- i/ Y
0 P5 b+ \# u8 F8 W% L5 | P( |( z
草图大师文件下载
3-35a 插肩榫结构（辛老补充版）.skp
(321.69 KB, 下载次数: 749)
) U8 s7 w. j8 i% T0 [$ ^ I
+ m/ P$ O. _( W
9 w: O* E% E/ g6 L1 W! T
草图大师文件下载
3-35b 插肩榫结构(牙条、牙头分造).skp
(340.15 KB, 下载次数: 665)
) Q! n# c* _ o& z+ o; R6 v. e- Y j
& K2 T, Z! D; H! a
B& D4 q# g& K6 P, h9 J$ l
草图大师文件下载

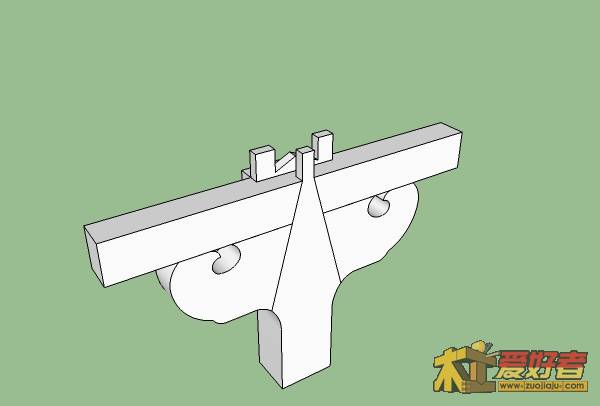

3-35b 插肩榫结构(牙条、牙头分造)（辛老补充版）.skp
(340.96 KB, 下载次数: 626)
7 l% T7 t* v) p* }- y
# j' Y W& V, N# V

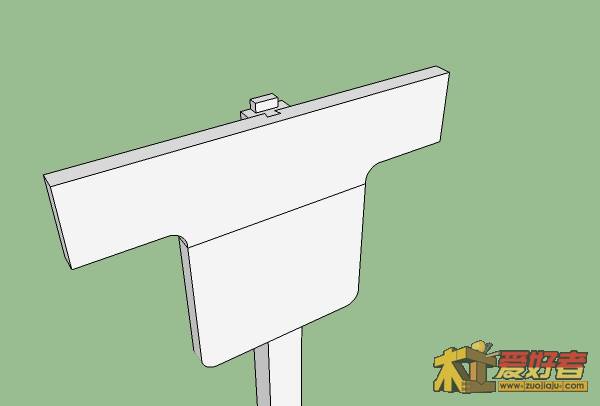

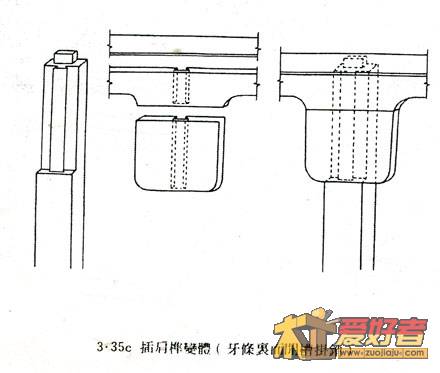

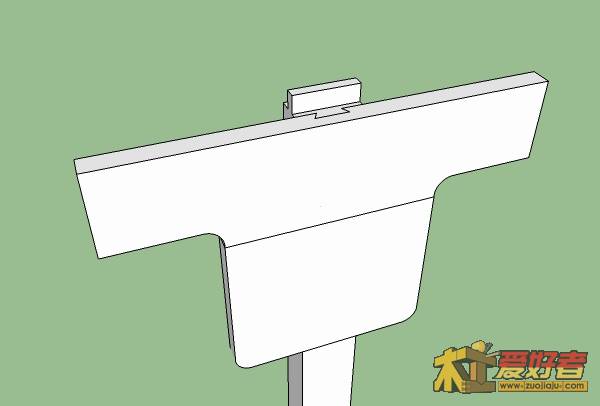

案形结构还有一种罕见的造法，因无处可归属，只好在这里提到，称之为插肩榫变体。其造法是剔削腿足外皮上端一段而留做一个与牙条、牙头等高的挂销。牙条及牙头则在其里皮开槽口，和挂销结合。也就是说正规的插肩榫牙条在它的外皮剔槽口，而变体则把槽口搬到牙条、牙头的背面去了。此种造法，在牙头之下必然蒌出现一条横缝，即牙头下落与腿足相接着的那条缝隙[3.35c]。由于这条缝隙正在看面，不甚美观，因而此种造法未能推广。故宫博物院藏有此种造法的黄花梨翘头案，见《中国美术全集-竹木牙角器》图版184。
1 A2 l$ E" Q" O* y
: c9 m. q/ ~: p; i; U
/ R! H+ I0 b5 h5 w8 M+ W& O z) ^$ L0 _4 i* x' r( q* x
, G( B) r3 A* n0 A
- ?/ {% T" ` O草图大师文件下载
3-35c 插肩榫变体（牙条里面开槽挂销）王老原版.skp
(427.19 KB, 下载次数: 626)
- d1 T, I3 i( L
d! u( O/ Q" T7 z% N
9 K8 s5 j7 S! H! G3 V
4 T M. H9 M4 u$ d, o' B6 D草图大师文件下载
3-35c 插肩榫变体（牙条里面开槽挂销）辛老补充版.skp
(405.22 KB, 下载次数: 687)
6 S. m* V0 ?' ^8 I1 D
# ]- a, ^/ k5 D& T0 ?" n/ \注释①：“（木沓）头绰幕”见宋李诫《营造法式》卷三十《大木作制度图样上》，商务印书馆1933年影印本。9 e* p4 y+ ]5 k. }1 B* Q
