手动十字雕刻机终于完工了。。。。

13939807001 · 发表于 2011-10-21 21:33:15

用过没有？

闲云孤鹤 · 发表于 2011-10-21 21:39:37

木易发表于 2011-10-21 21:08
- U9 Y; b+ c! N* z. H你好.我也是想做一台这样的雕刻机.但始终有个问题想问问你...你那雕刻机所用光轴是多长和多直径的...当雕刻 ...

开始我也担心过的，但后来买的这个比我先前买的光轴质量好很多，就用雕刻机雕刻而言没有感觉下沉，但如果再长恐怕就要带托的光轴了，那样就万无一失了，我这个是一米长 20的高碳镀硬铬光轴一米是70多点。。。。。。

爱你迎春花 · 发表于 2011-10-21 22:28:15

看样子只能走直线不能走曲线

妙艺堂 · 发表于 2011-10-21 22:46:16

顶，好东东

菩提树上的鱼 · 发表于 2011-10-21 22:48:43

好用,够用是检验工具的唯一标准,看做什么用,只要能满足当初设计就是好工具!
楼主说说6000美金那雕刻机是什么样的,可一弄点图片看看吗?

内内学艺 · 发表于 2011-10-21 23:01:35

我对这玩意感兴趣，我的QQ373813586,如有时间加我好吗，谢

harjin · 发表于 2011-10-21 23:04:41

用于木材雕刻到不怕稍微下沉，用来铣平面则要刚性好，要走直线就要锁定了。

杜一 · 发表于 2011-10-21 23:36:30

请问滑块怎么锁紧，我也想做一个类似的，最下面两根用支撑光轴SBR是不是更好些！如果把Y轴加长，中间底板换成圆锯或是曲线锯底板，就又成了开大板的靠山了！

可以是三用的！

滑块锁紧啊！请指导一下！谢谢！

闲云孤鹤 · 发表于 2011-10-22 00:39:04

杜一发表于 2011-10-21 23:36 . [7 y' A/ P/ u5 M' w8 V
请问滑块怎么锁紧，我也想做一个类似的，最下面两根用支撑光轴SBR是不是更好些！如果把Y轴加长，中间底板换 ...

这台机器是坛友要求专门走随型曲线的，所以就没考虑做锁定，如果做锁定要做个专用的锁定机构就行了，也很简单

水雷兵 · 发表于 2011-10-22 05:32:47

简单而强大，值得推广。

syhlqy · 发表于 2011-10-22 11:25:03

本帖最后由 syhlqy 于 2011-10-22 11:25 编辑

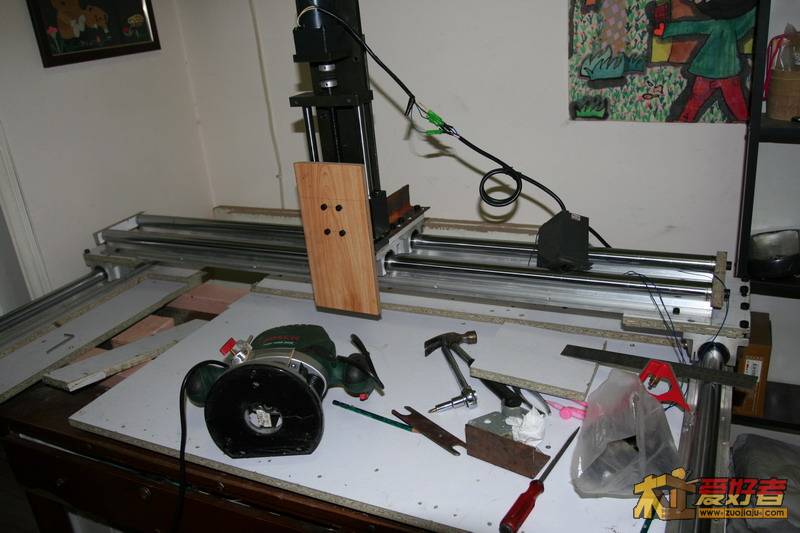

我弄了几个月的半拉子工程，光轴30带托导轨，长度1300x600，最初设想可以加雕刻机、切割机，开板雕铣两用，x轴滑到最边伸出台面十公分，配合台钳（准备做的和机架一样宽，夹1220木工板没问题），刚好可以加工立起来的侧面和立柱，开槽开卯橓。由于自己加工条件有限，接合件先用木头做比划，成熟后，去焊接机架、加工连接件。现在困扰很多，博士雕刻机难固定，切割机占地方，所以准备上水冷主轴，又发愁X、Y轴锁定，考虑上滚珠丝杆，做到这份上的话，电控又让心心馋，一思量，价格5000元了，所以刻意让自己冷静，反正就是玩，不急。30带托导轨的精度和强度没问题，Z轴那一堆估计20公斤，小意思，现在指尖轻轻一推，不小心就滑出去了，所以买导轨时让在两头加工了螺孔，把家伙挡住，呵呵。

闲云孤鹤 · 发表于 2011-10-22 12:23:24

syhlqy 发表于 2011-10-22 11:25 ) N7 y" t4 r1 h3 b+ V0 a
我弄了几个月的半拉子工程，光轴30带托导轨，长度1300x600，最初设想可以加雕刻机、切割机，开板雕铣两用， ...

我看你这个是X轴1300Y轴600吗？如果是的话你可以换一下X轴600Y轴1300，不建议用滚珠丝杆用T型丝杆完全够用16和20之间都可以，3轴价格也就200元不到，X轴滑块上面用铝块垫起来有10-15公分高就差不多了，把X轴的两根光轴之间的距离分开大一点尺寸刚好和雕刻机底盘一样大就行，然后把雕刻机安装的时候沉下去Z轴运行距离最低可以够到底板就行（包括刀具的长度），这样的话你用不着再添多少钱了，如果啥时候想加数控的话买3个2.5A57电机再买一块集成驱动就行了也就再花300左右买个开关电源60左右接到电脑上就行了，呵呵！你想要的所有功能绝对只增不减，基本就和6000美金老美的那台差不多了。。。。。。。

syhlqy · 发表于 2011-10-22 13:29:16

谢谢楼主这么快回复，你的方案我原来考虑过。
1、之所以把X轴搞成1300，就是想下面能塞进去木工板,1220的整板得能塞进去。
2、你说的光轴间距增大的话，我的导轨只有1300，行程就不能保证1220了，当时买时应该定1400，就好办一些。
3、带托导轨加滑块高度9CM,加上连接板高度1.8CM,底托下面板1.8，目前X轴下面10CM,木活够用了，所以我直接把X长轴坐在两边Y轴上，稳定性好，减少制作难度。
4、现在要低成本，不加丝杆，用手推，最难的是XY锁定，带托导轨没有光轴好解决这个问题。
谢谢楼主这么快指导解决问题，看了你很多帖子，那几个论坛我也常去，跟那帮牛人比，我是小打小闹，不过我一般用料比较狠，宁愿浪费，不远凑活，用材一般会往结实里整。

闲云孤鹤 · 发表于 2011-10-22 15:18:23

syhlqy 发表于 2011-10-22 13:29
4 r" o _) [& O) R( i$ |谢谢楼主这么快回复，你的方案我原来考虑过。( L' o- r0 c, ]% s0 @
1、之所以把X轴搞成1300，就是想下面能塞进去木工板,1220的整 ...

绝对不能说是指导，呵呵！算是交流各自的体会吧。。。。。
你可以在光轴滑块的一端用尼龙做个和滑块一样的半开口套固定在滑块一侧，里面再加一个套，然后用个带柄的螺丝那种控制应该可以吧

524198060 · 发表于 2011-10-22 15:42:46

手动雕刻机与CnC数控雕刻机的区别就在此。期待作品及过程
