偶也来做四脚八叉小板凳

fffaaa · 发表于 2011-10-12 07:45:46

图画得好……作品一定会更好！严重同意9楼说法！将四条腿做成带锥度的……

wanghong0611 · 发表于 2011-10-12 08:15:15

楼主玩过C语言吧？

汇英 · 发表于 2011-10-12 08:16:09

专家级水平啊。

purshro · 发表于 2011-10-12 15:03:54

挺佩服楼主的！非常会学以致用。

krush008 · 发表于 2011-10-12 18:58:10

本帖最后由 krush008 于 2011-10-12 19:03 编辑

今天利用了点时间做小板凳。
料下好了，凳面的线画好了。

做一个活动角尺。

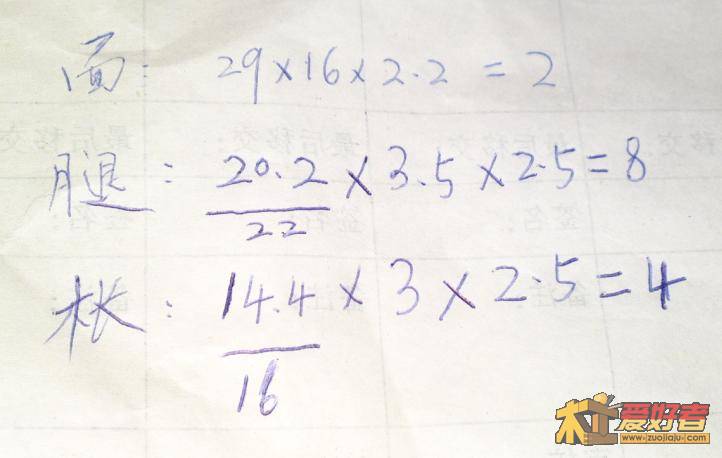

备料单

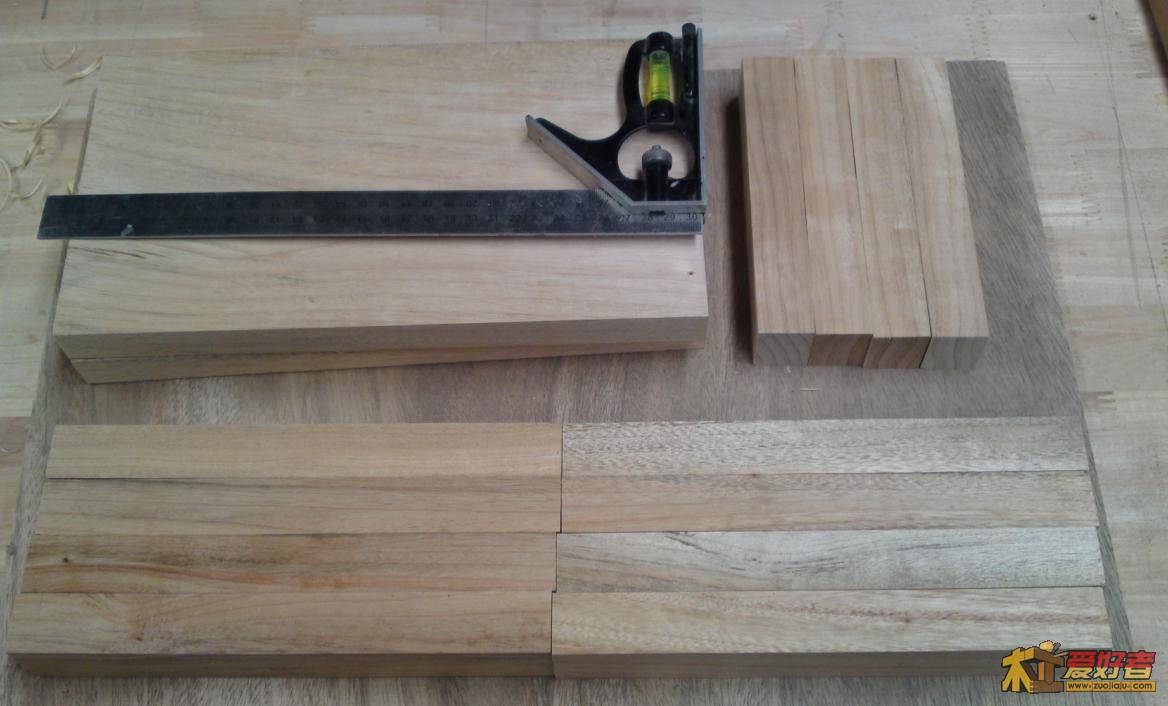

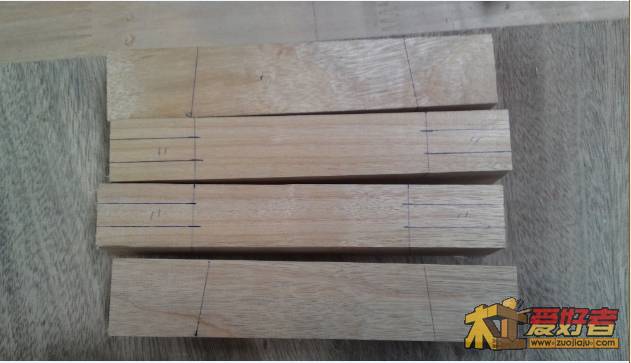

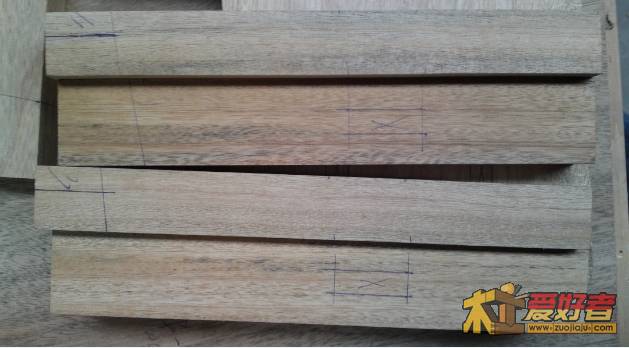

下好的料

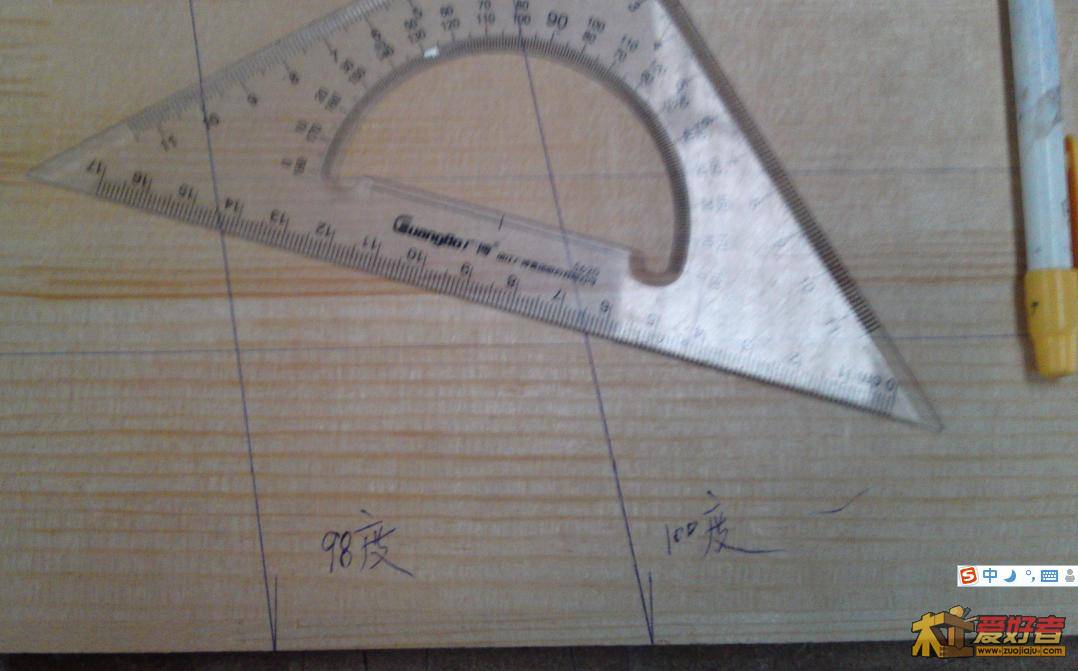

把角度做出来。这个角度可以先做一个以33厘米和6厘米为直角边的直角三角形，确定角度。我直接用的量角器。

用活动角尺扳角度。

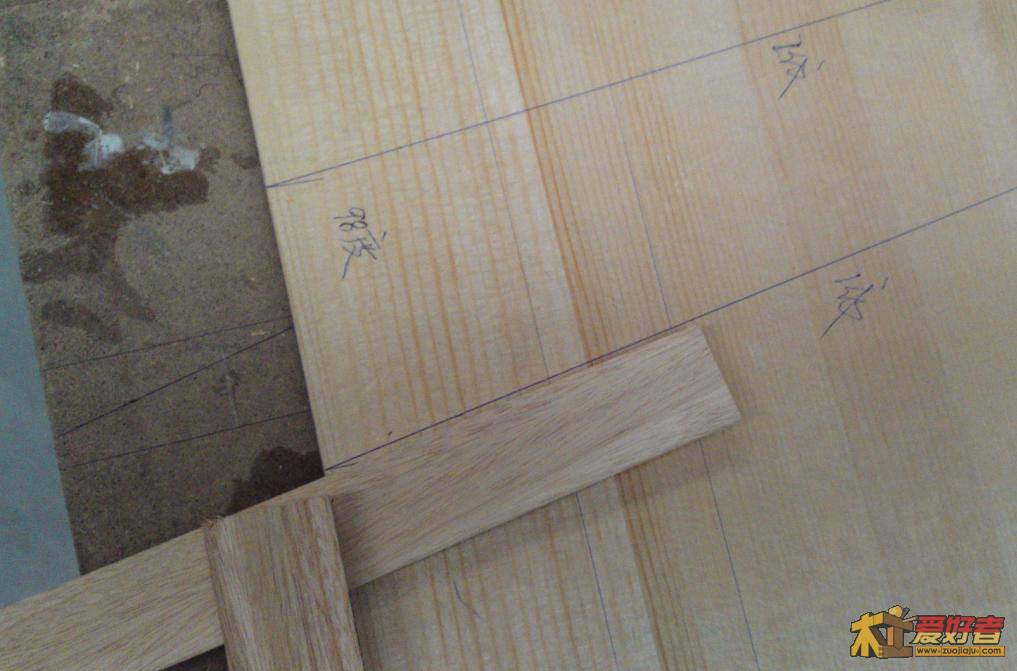

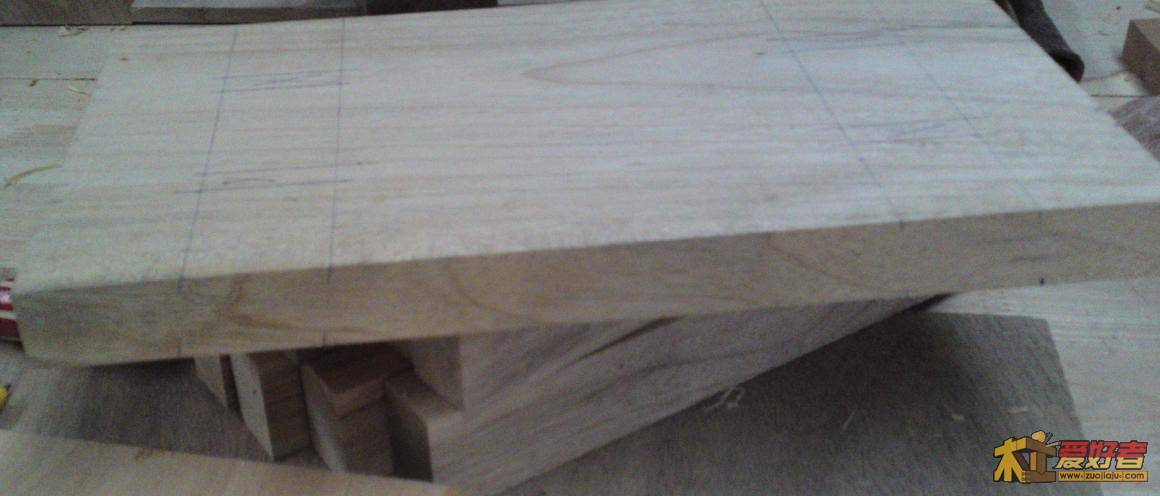

画好凳面上表面的线后，用活动角尺翻到凳面的下表面

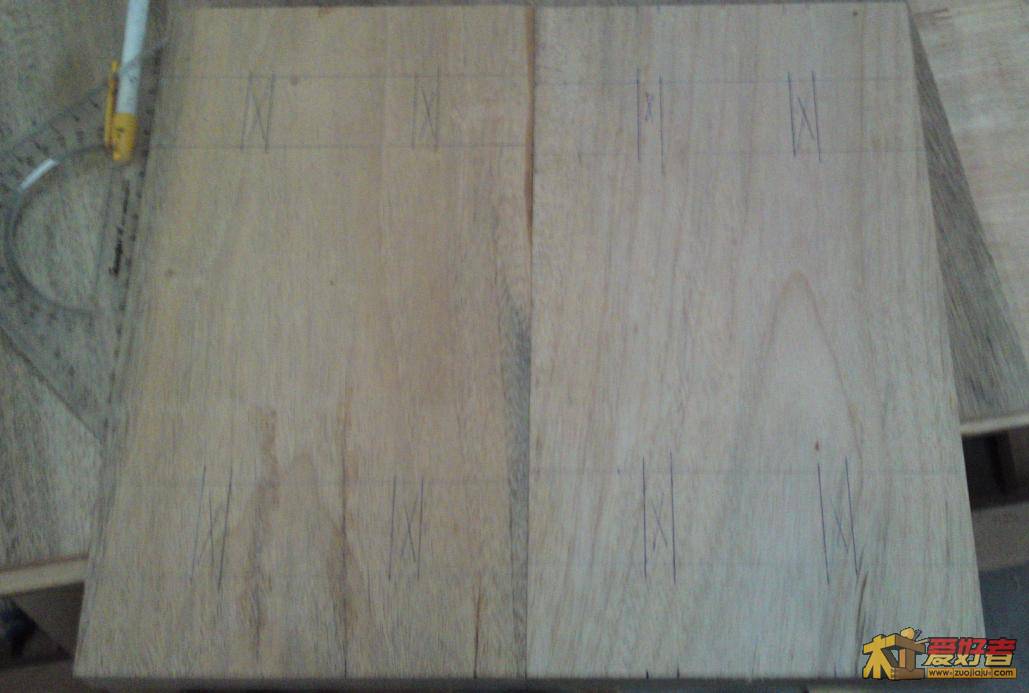

左侧这个板子显示的是凳面下表面的线，右侧这个板子显示的是凳面上表面的线。

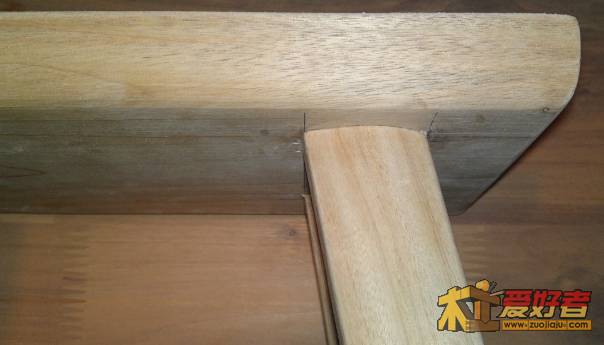

上一个图的细节显示。

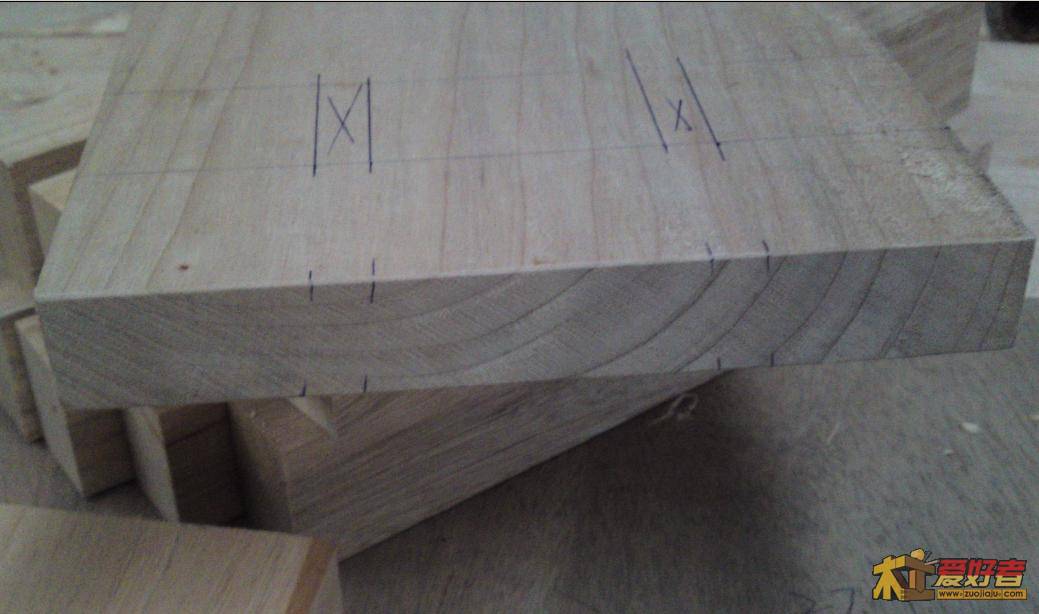

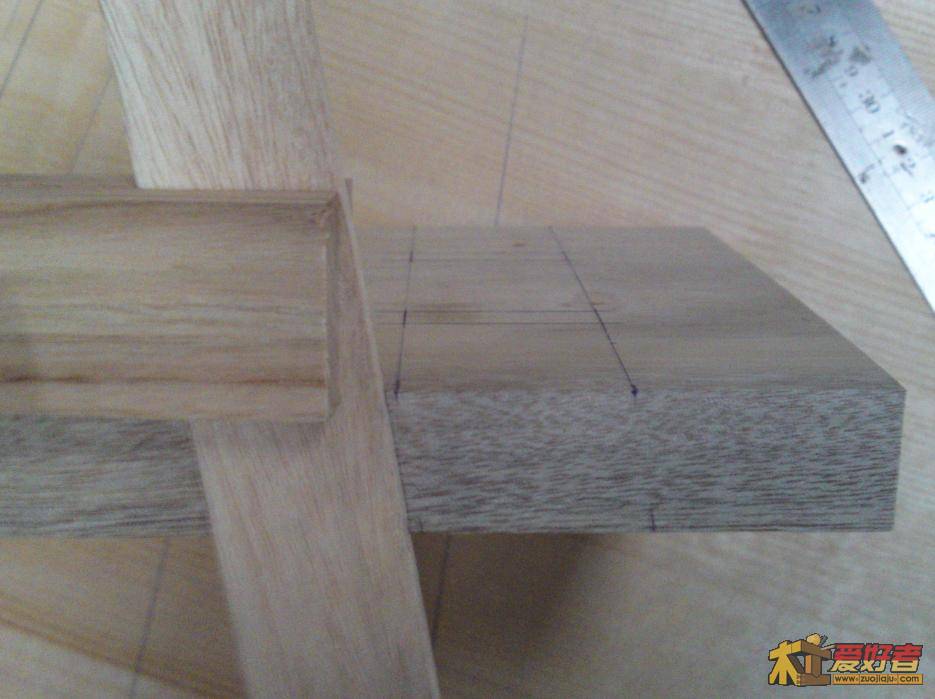

从侧面观看的画线痕迹。

从正面观看的画线痕迹。

月朗星疏 · 发表于 2011-10-16 15:07:49

继续啊LZ 顶起

大梁老兵 · 发表于 2011-10-16 19:50:49

凳子高度是否低了点？

krush008 · 发表于 2011-10-17 18:39:49

本帖最后由 krush008 于 2011-10-17 20:08 编辑

前几天有事，今天继续。

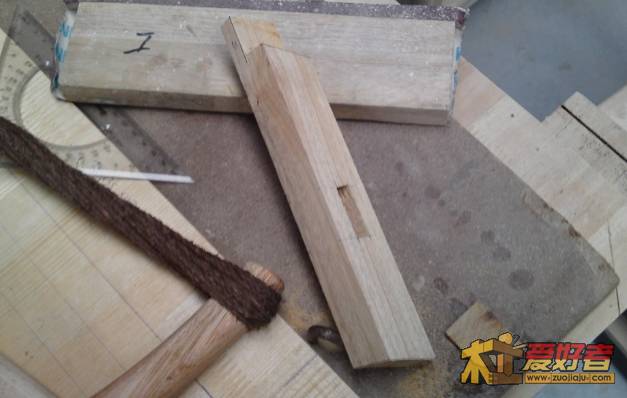

退肩

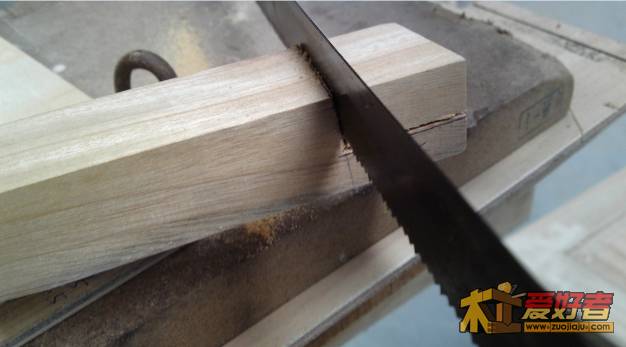

锯腿的末端

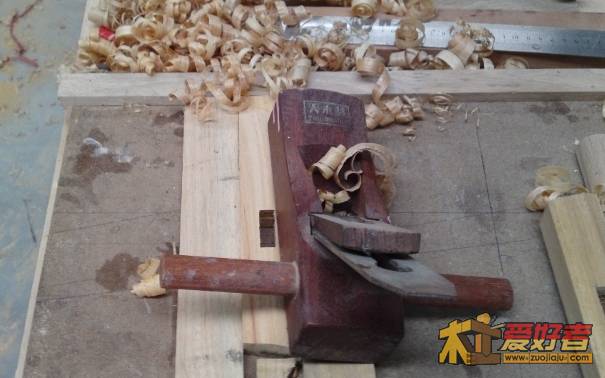

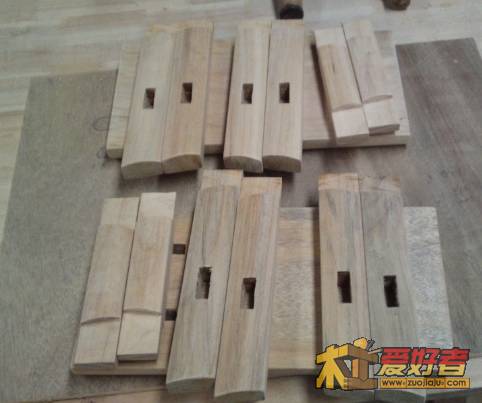

把腿朝外面的那面刨成圆弧

krush008 · 发表于 2011-10-17 18:43:15

本帖最后由 krush008 于 2011-10-17 20:05 编辑

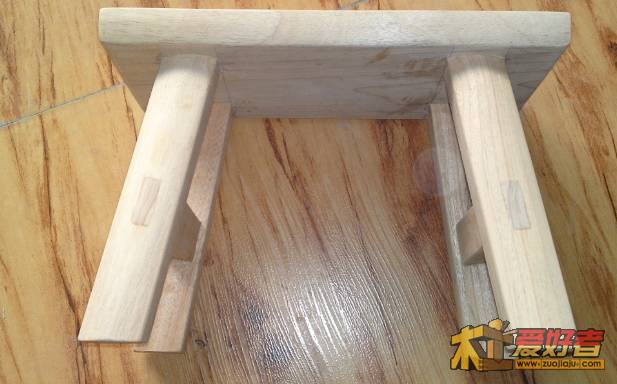

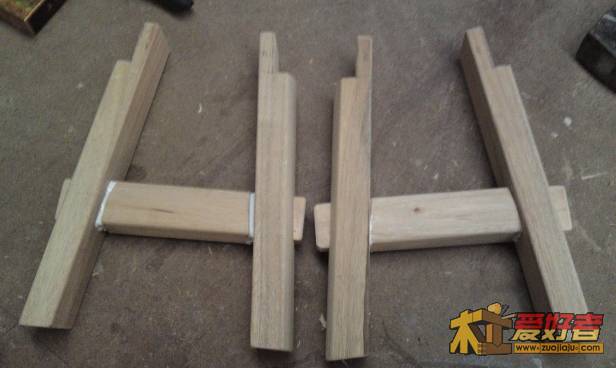

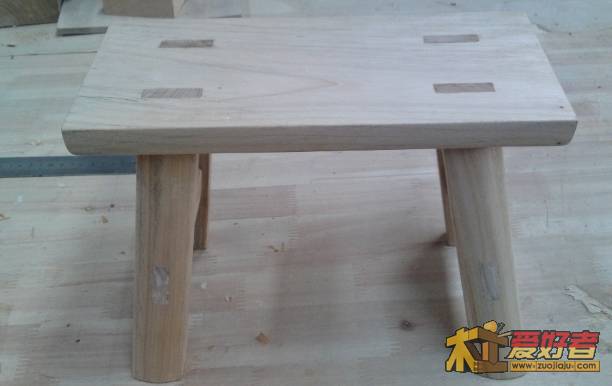

继续上图

krush008 · 发表于 2011-10-17 19:44:47

本帖最后由 krush008 于 2011-10-17 19:49 编辑

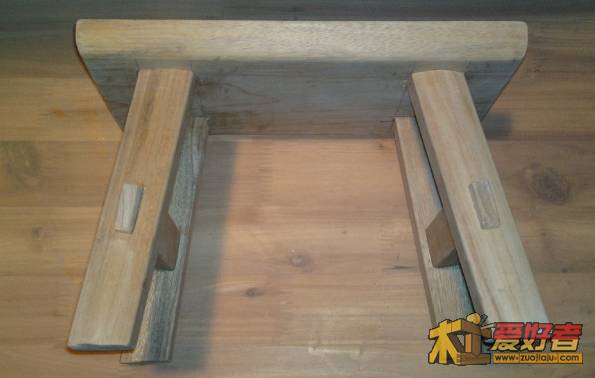

=====================本次总结===============================

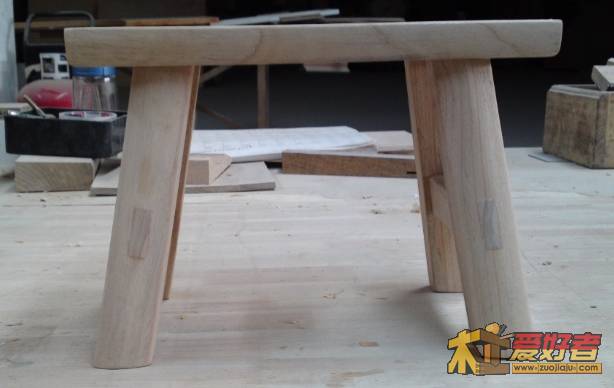

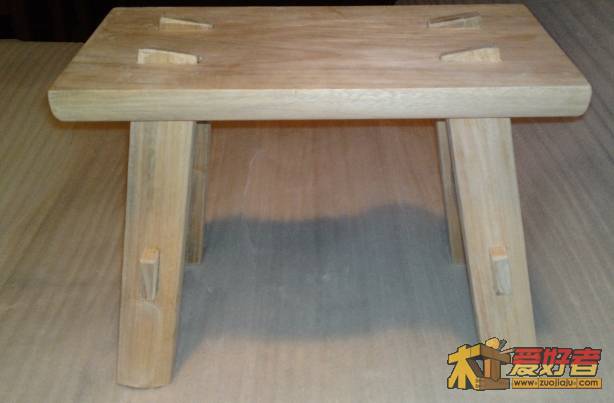

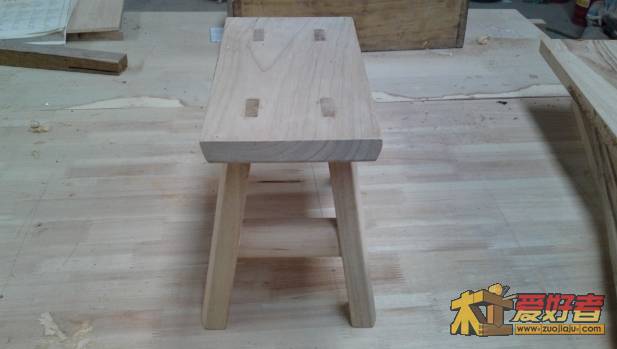

凳子组装完成时，厂里的师傅走过来发表意见了。刚组装完成，我也觉得有个比较严重的问题，比例不合适不好看。为此，组装完成后，我又用刨子把凳面宽度刨到14厘米宽了。

这个小板凳的斜度，不能叫叉多少，应叫蹬多少。

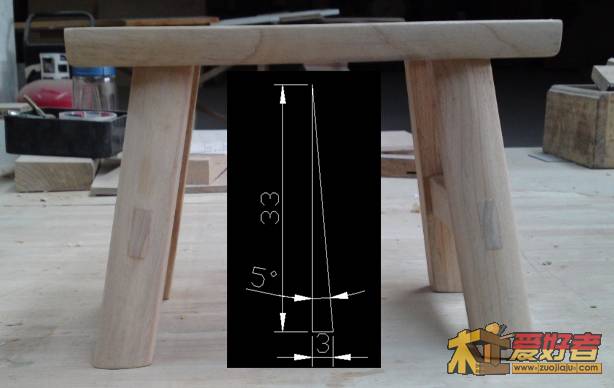

1、腿的斜度不合适，应该是正面看，腿的角度是1寸放1分（5度），也就是腿与凳面夹角为95度，如下图：

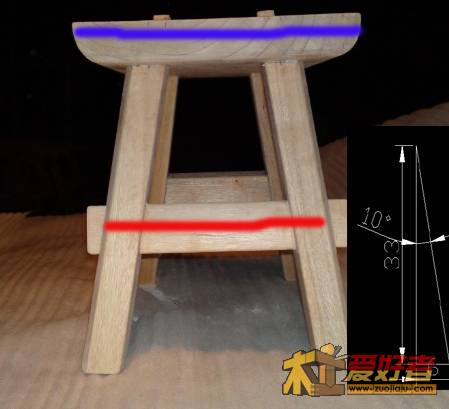

从侧面看，腿的角度是1寸放2分（10度），腿与凳面夹角为100度，如下图：

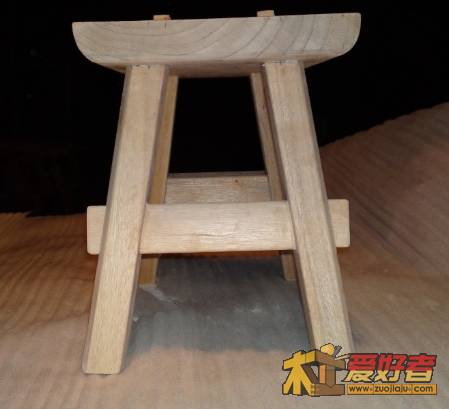

2、腿之间的枨，有2种意见（a、枨与凳面宽度相等，也就是下图蓝色线与红色线长度应相等；b，枨的中心线位置=（凳总高-凳面厚度）/2

3、还有很多细节上的意见。受益匪浅。
这次制作，参考了很多网上的资料，看来不能盲目照搬，还得验证一下。

==========================================================
今天下午这板凳就送人了，哈哈

三脚凳 · 发表于 2011-10-18 16:23:42

做得角度很一致{:5_315:}

五四 · 发表于 2011-10-18 18:24:25

学习了，俺头回做失败的很

张江平 · 发表于 2011-10-18 19:58:08

基本功很到位

民嘉堂 · 发表于 2011-10-18 20:49:22

在我很小的时候就想过这样的小凳好象还缺少两根枨

sz波尔卡 · 发表于 2011-10-18 22:14:36

不错。。。杌凳做了，板凳做了，下一步该。。。复杂榫的东西了
