用CNC雕刻观音牌过程（适合初学者看）

fireman78 · 发表于 2011-10-9 16:11:18

版块成立有一段时间了，大家各种软件和配件知识帖子也发了不少，为了让初学者和还没有机器的木友对整个过程有个大概了解，我写一篇实例，老鸟可绕过。
首先，选一张你喜欢的灰度图，灰度图用明度表示浮雕的高低，你可以用百度图片搜索“灰度图”，或者去一些资源网站下载。我这里选择的是一张观音像。

一般下载来的图会有水印，需要用图像编辑软件处理，另外对于图像尺寸作调整，我这次做的牌子是60*40，先把图像尺寸调到适合比例。

peteron168 · 发表于 2011-10-9 16:31:08

好教材，等~

fireman78 · 发表于 2011-10-9 16:36:25

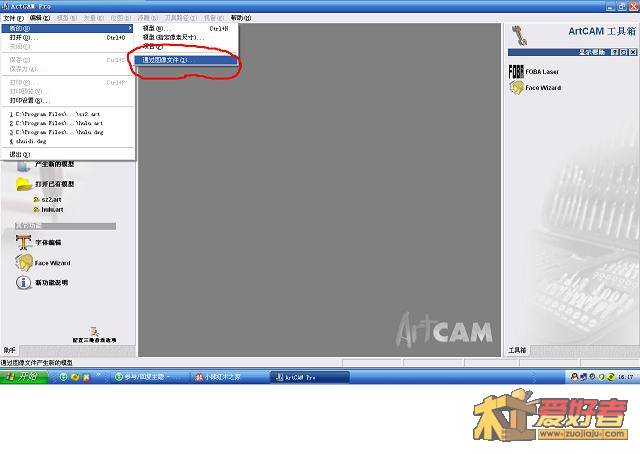

打开artcam软件，打开处理好的图像。

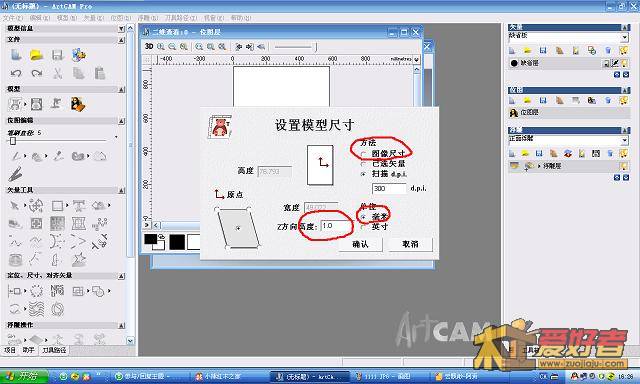

调整大小和浮雕深度，如果是第一次使用artcam要确认下单位是“毫米”。

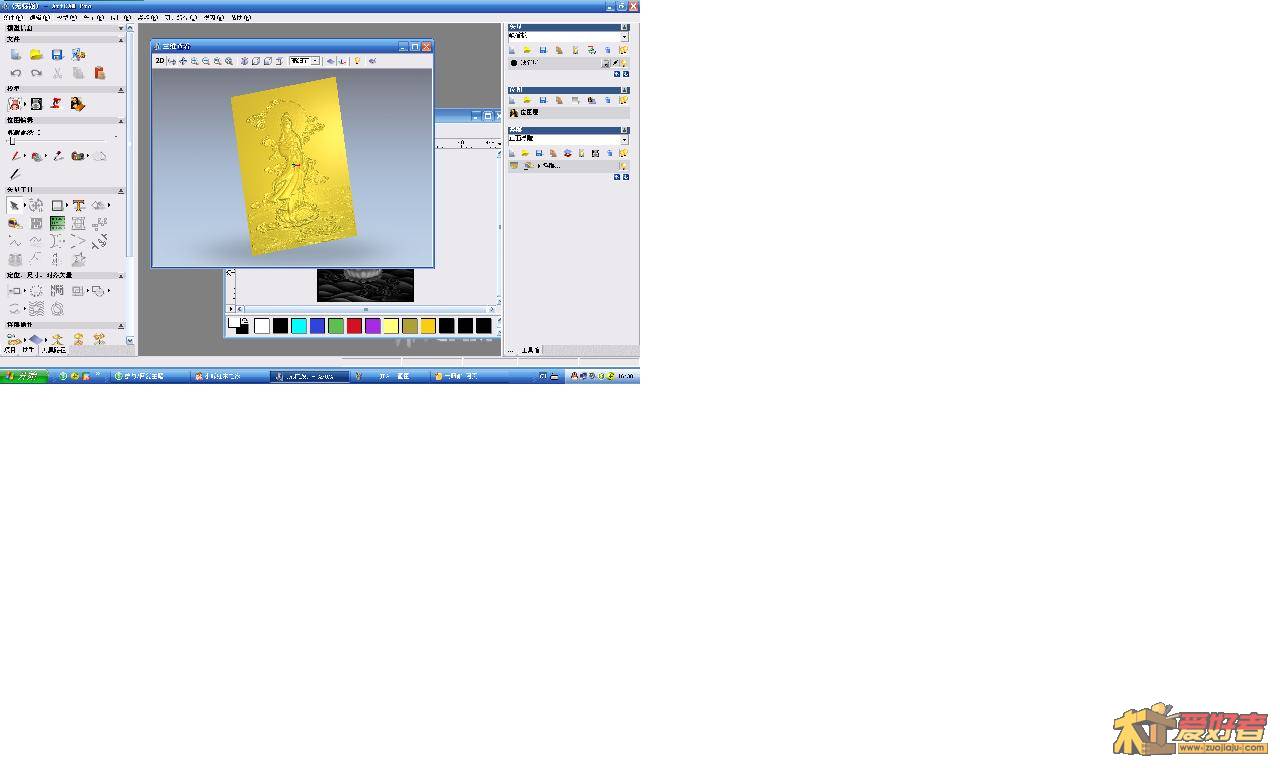

点击确定后，可以看到以下画面，点选“三维察看”，就能看到浮雕效果了，用鼠标可以旋转角度察看。

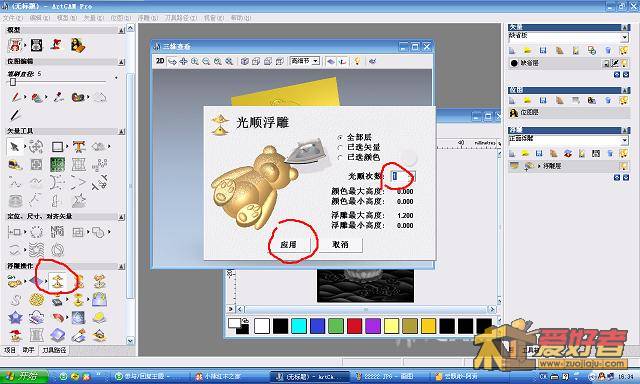

如果觉得浮雕太粗糙，可是使用“光顺”工具，光顺处理后，对话框不会自动消失，需要点击“取消”退出。

fireman78 · 发表于 2011-10-9 17:06:36

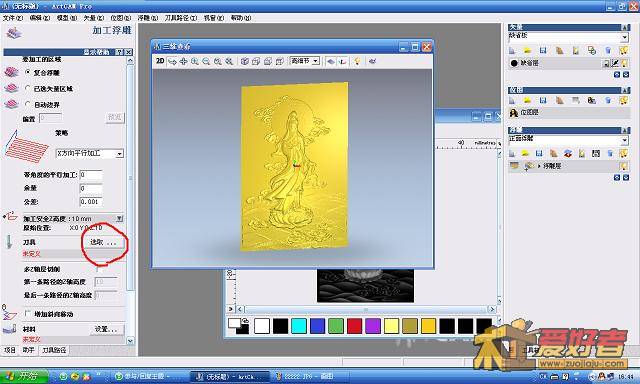

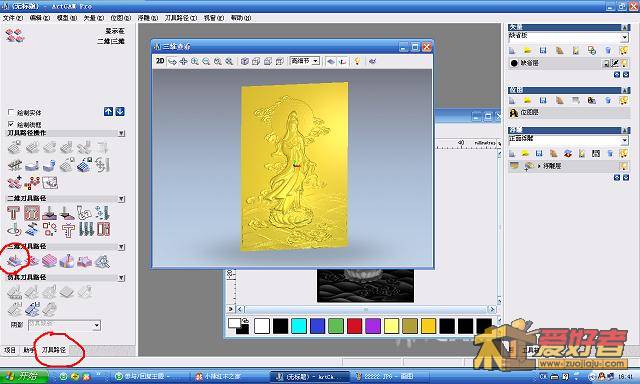

这样已经得到满意的模型了，接下来开始做后处理，出刀路。切换到“道具路径”标签，选择 “加工浮雕”。

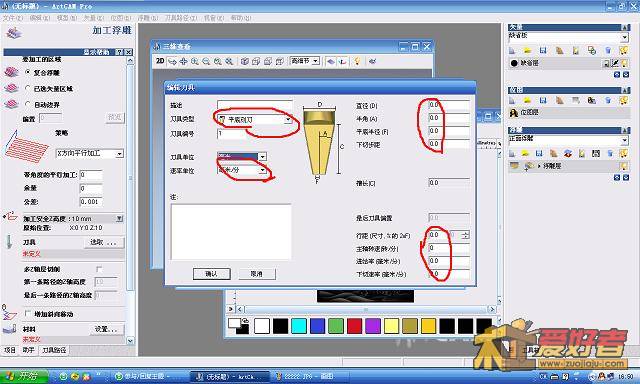

在这里我们要选择刀具，如果是初次使用的刀具，点击“增加刀具”，设置道具参数。

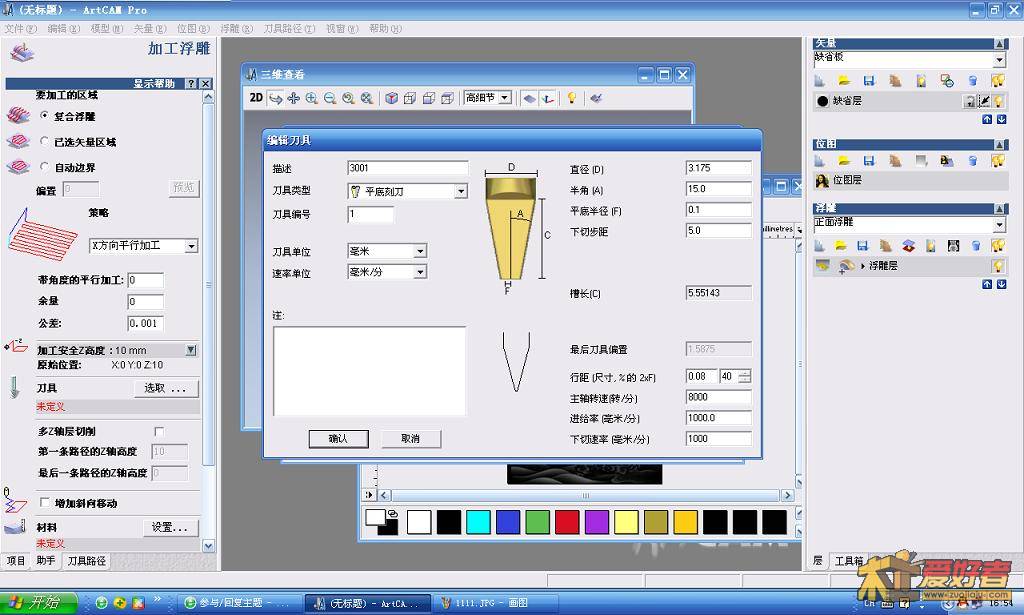

这里我使用的是3001平底尖刀，全角30度，刀尖直径0.1mm。

然后点击确定，这样3001刀就被保存下来，下次要使用的时候可以直接选择。
因为我设置的浮雕深度是1.2mm，刀具可以承受，所以不需要设置“Z轴多层切削”，材料也不用设置，直接点击计算“现在”。

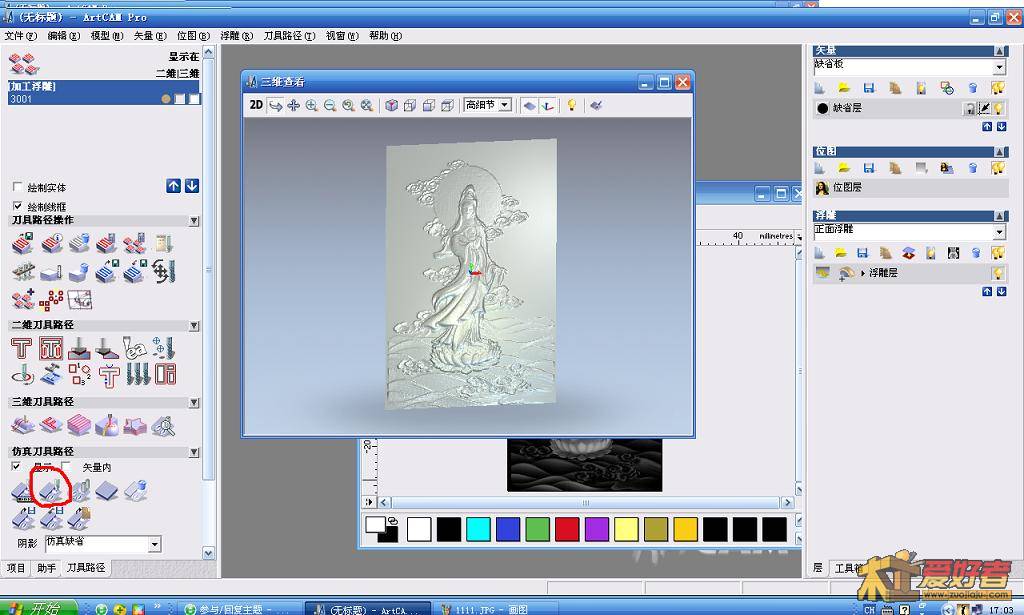

这是可以看到模型上的红色线条，这就是刀具的行进路线。我们再次切换到“刀具路径”标签。对刀路进行仿真，观察雕刻的效果。

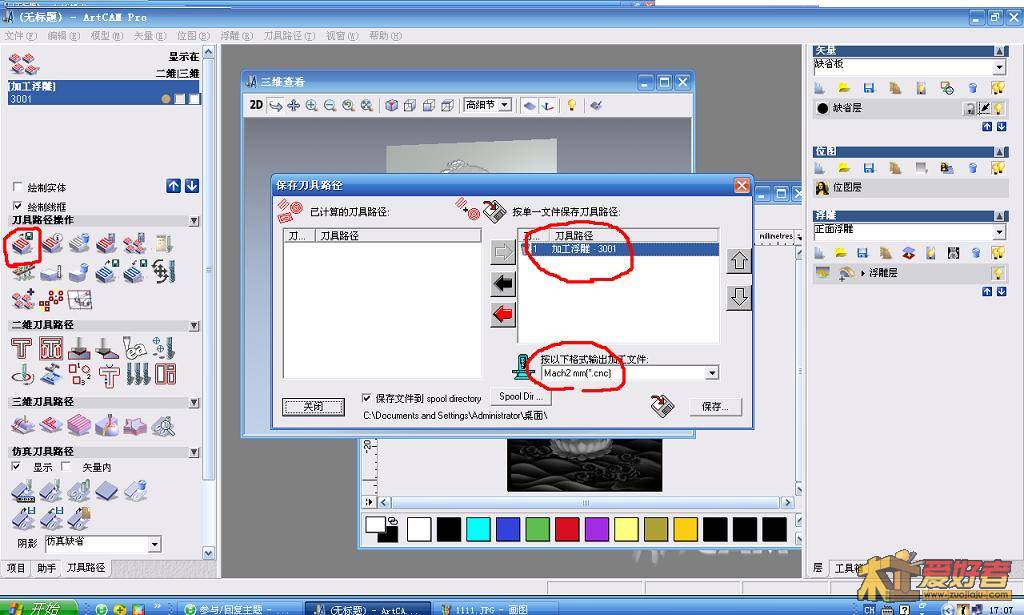

如果一切满意，就可以保存刀路了。

这里我选择的是mach2 mm格式，因为没有Mach3格式可选。

fireman78 · 发表于 2011-10-9 17:09:20

本帖最后由 fireman78 于 2011-10-9 17:09 编辑

刀路文件可以用写字板打开进行修改。
先去骝狗，回来继续。

fireman78 · 发表于 2011-10-9 17:34:23

发一个看刀路的小软件。

PLOTGL.rar (170.83 KB, 下载次数: 1310)

wxy15792 · 发表于 2011-10-9 17:47:50

好贴，ARTCAM的软件我也从论坛下来了，网上视频也看了点。但是我的ARTCAM PRO为什么不好用，打不开已有的图片或者文件！MACH软件更是无从入手——

hezixiang · 发表于 2011-10-9 17:49:34

wxy15792 发表于 2011-10-9 17:47
好贴，ARTCAM的软件我也从论坛下来了，网上视频也看了点。但是我的ARTCAM PRO为什么不好用，打不开已有的图 ...

mach 软件操作可以看看我的帖子

jjjkxy · 发表于 2011-10-9 17:51:46

很好的实例教程。请继续

fireman78 · 发表于 2011-10-9 17:57:43

本帖最后由 fireman78 于 2011-10-9 18:00 编辑

到此可以将artcam关闭了，这东西还是挺占内存的。打开Mach3，并把材料装到你的CNC上，接通电源。如果你的木料是毛料，最好先铣个平面，然后将料翻身，平过的面朝下，这样做出来的牌子可以保证厚薄一至。铣平面可以用Mach3的加工策略，或者自己编个程序，我的程序在这里发一下，要用的话，需要根据材料大小做下简单修改，怎么改去看下G代码表的帖子，这里不多说了。

平面2.rar (220 Bytes, 下载次数: 481) 我用的是4mm立铣刀。
点击加载G代码，加载程序，对刀（可参看hezixiang的帖子），点击循环开始。在加工过程中，最好不要使用其他较大的软件，可能对加工造成干扰，也不要随意改变进给倍率，以免失步，你能做的就是那个刷子清理下木屑。

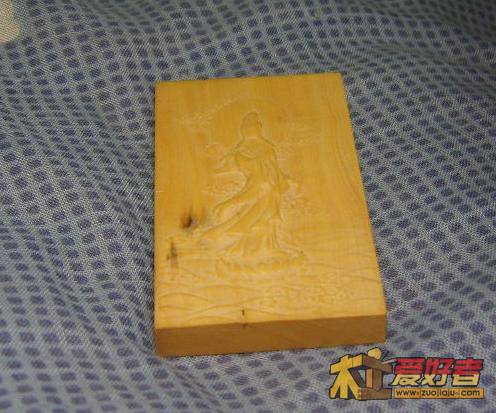

我的牌子是昨天下午做的，做完就去上夜班了，雕刻过程没有拍照，其实也没啥好拍的，把牌子带去公司，上班时，手工补了下刀，打磨完工，上图。

黄杨木，有点结巴，黄杨的确是雕刻的好材料，木质细腻，人物身体处有老XY的感觉。

fireman78 · 发表于 2011-10-9 18:10:01

上面写的有几点要指出下，第一，再设置刀具对话框里，我一时粗心，把刀尖半径写成了0.1，应该是0.05。第二，行距的地方大家要注意，根据你自己丝杆的螺距来设，我的是T1604，你要是用1605的滚珠就不能设成0.08，只能设0.075，因为5mm螺距200步进电机最小的移动距离是 0.025，走不到0.08，设错的话，雕出来的东西是变形的。第三，保存刀路的格式我是经过多次尝试的，不同格式出来的刀路是不同的，大家可以自己去试试看。

wxy15792 · 发表于 2011-10-9 18:44:43

hezixiang 发表于 2011-10-9 17:49
mach 软件操作可以看看我的帖子

我好好找找去

524198060 · 发表于 2011-10-9 19:32:51

有没有精雕软件做的东西的教程呀，我这段时间正在学精雕呢。我看后好像和精雕的差不多一样。

吉他怪手 · 发表于 2011-10-9 20:28:08

很好的教材，学习。

jinshuizhu · 发表于 2011-10-10 04:28:04

好好学习!谢谢斑竹!
