两张图片

argone

fireman78 发表于 2011-10-9 01:57
那底座上中间突出来的步进呢？

有人更新视频了呀。那个是A轴啊。估计是因为Z轴行程受到限制，所以A轴加多个抬起功能。

fireman78

argone 发表于 2011-10-9 01:58
有人更新视频了呀。那个是A轴啊。估计是因为Z轴行程受到限制，所以A轴加多个抬起功能。

嘿嘿，你概念大大的不正确。

安家美国

闲云孤鹤 发表于 2011-10-9 00:30
说心里话 这个结构以及构思都是相当经典的，对于木工数控是绝对够用的而且采用双齿条传动加A轴也是很合理的 ...

我已经下单订购，六周之后交货，做了一些配件选择，实付已经高于售价了。本想明年再选择，但好奇心是个魔鬼，一番咨询之后，订金已付，只等到货后，再给大家详细资料。剩下的只有等了。
又：我准备把自家的搓板当木料做点儿小玩意儿，以防LP大人犯家庭暴力罪。
. s$ w, \! N- o. U. ]) E  v

fireman78

你这钱给老鹤赚多好，＄6000他能给你做个7轴8轴出来，保证比那个好。

fireman78

终于看到视频了，纠正下包括鬼佬也说错的，他所说的A轴实际上是B轴，围绕Y轴旋转的轴，横向放置的卡盘顶针才叫A轴，那个方向是X方向，也就是视频里可以抬升的那个，他把AB轴说反了。此机器是个假5轴，主轴挺给力的，可以装大刀，声音也很轻，增加的附件很方便，很人性化，扩展了机器的功能，有不少值得借鉴的地方，就是价钱......真的够做十几台了，当然人家设计费用也是很贵滴，设计的人拿得也是美金。

安家美国

fireman78 发表于 2011-10-9 09:24
" \$ P4 i; I- p" O终于看到视频了，纠正下包括鬼佬也说错的，他所说的A轴实际上是B轴，围绕Y轴旋转的轴，横向放置的卡盘顶针才 ...

! p/ d) T  h/ U& D( N% h不管怎么样，对于我这个外行来说，下一台就会有经验了。没有办法，附近没有老外玩这个，也无从实践，算是拿大价钱学习了。

大柱

确实是好东西，学习下

xshhh

是四轴机吧。至于A或B问题不大，出刀路时设定就行。
特点还是有的，台面做成穿透式，板的侧面可加工；旋转轴下藏，龙门架高度不用太高，保证了刚度。
. s! h2 U$ x/ `& ]结构上不足之处：很明显地因台面结构是穿透的，故Y轴导程结构只能设在两边，这里选择了齿条，我认为小型机应侧重雕小件时的精度，这一点齿条是不如丝杆的，锁定性能亦如是，Y轴既采用两边驱动，窃认为采用两丝杆更好。其次，X、Y轴的光轴只有三点固定，而滑块是半圆式的，不解的是为何不采用全支承的光轴？这样刚度将好上不少。再有，铁板弯曲结构只有在焊接时才能最大地发挥其钢性，这里却基本是锣丝组合结构，不妨臆想下：大功率主轴、大刃径刀具、齿条大进给时振动估计在所难免。当然，臆测而已，实际要体验过才知。总体来说，设计定位不太明确，要说针对木工专门，台面太小了，目测Y行程不会大于80cm，只能干些小桌小凳抽屉小饰件什么的；要说针对模型用家嘛，齿条设计未免在精度上打了点折扣，从光轴固定、整机钢性、齿条导程等没有哪一点能体现一个精度之基础。若然说只作为一个入门级学习机器，6000美元、相当于RMB将近四W，学费忒高了些。
有感而说，若然是泼冷水，敬请安版原谅，或者此机有许多特别之处没能看到，有待安版机器到手发个一个长帖让我等开眼，期待！

安家美国

xshhh 发表于 2011-10-9 11:29
% W1 a( @. v) c1 `% r/ G" j1 c* H是四轴机吧。至于A或B问题不大，出刀路时设定就行。
# z( ~4 t9 K" O特点还是有的，台面做成穿透式，板的侧面可加工；旋转 ...

5 g' }* w9 @4 r3 B9 x9 W0 D多谢老兄的肺腑之言！对于CNC，俺绝对外行！本来想自己动手DIY出来，但很多因素在制约着我，闷头学习了三个月，还是有很多问题我不能一个人解决。一气之下，把我明年消遣的预算送给商家大部分！如果这些钱，能够让我学到喜欢的东西，值了！一个坛子，真希望能够多几个和老兄这样的真心说真话的朋友，只有这样，才能相互提高，而不是坐在一片赞美声中自我陶醉。
/ g  Y8 J2 N1 L这个机器，我询问了商家，他们给我保留了很大将来可以扩展的空间，说白了，这次，我就想亲自看看什么是CNC，它是如何操作和加工的。再次感谢这无价的回复！
# M# l# @7 E' L3 m" B+ s

xshhh

安家美国 发表于 2011-10-9 11:43
. O, t  Y/ W: V' O+ P- ^: ~多谢老兄的肺腑之言！对于CNC，俺绝对外行！本来想自己动手DIY出来，但很多因素在制约着我，闷头学习了三 ...

' Q" F: p9 a1 ^我等或者观念有点out了，家用级工具在国外的概念上就是纯粹玩具，如迷你摸等系列工具就只是让玩家“摸摸”而已，苹果的iPxxx玩赏性多于实用性；而我们则用正式生产工具去要求它。看来观念的转变还得多走出国门。

闲云孤鹤

这个机器很有启发 昨晚研究了一宿，决定就此机型结合自己的加工条件仿制一台，这个Ｂ轴构思很巧妙的，解决了圆柱型一头大一头小的雕铣问题，后面抬起来就可以了，齿条传动只要解决好回差机构优越性还是很不错的，速度上以及成本会降低很多，主轴就用电木铣就很给力了，如果换水冷大功率主轴就更好了，这台机器还可以做为正装木工电木铣，而且连燕尾榫机都有了，制作普通的榫就更不在话下了，这个是我一直想要而且在构思的多功能机型，非常适合家庭用，没想到想啥来啥，十分感谢楼主。。。。。以后你买了有啥问题可以多交流了

安家美国

闲云孤鹤 发表于 2011-10-9 11:58
! ^$ g3 J0 s4 w" V这个机器很有启发 昨晚研究了一宿，决定就此机型结合自己的加工条件仿制一台，这个Ｂ轴构思很巧妙的，解决了 ...

" W( |7 r" ^& [# g, }+ ^4 Z太好了，有同好的感觉真好！
其实有很可惜的一点，有三个铣机可选，其中一个就是水冷的主轴，但要使用220V电压，我不想再在工作间重新布线安装调压装置，就没有要那个水冷的主轴，价钱都一样。
1 ]6 g# z: Z3 x/ D/ o7 I$ P, O7 {

安家美国

闲云孤鹤 发表于 2011-10-9 11:58
) o$ L# R4 s  F* T$ j- B; F3 {这个机器很有启发 昨晚研究了一宿，决定就此机型结合自己的加工条件仿制一台，这个Ｂ轴构思很巧妙的，解决了 ...

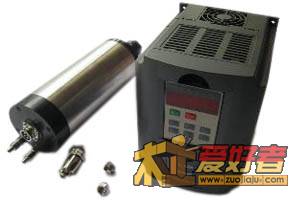

就是这个。
; i- ?9 e! t2 c6 X8 [/ a: d0 `

安家美国

闲云孤鹤 发表于 2011-10-9 11:58
这个机器很有启发 昨晚研究了一宿，决定就此机型结合自己的加工条件仿制一台，这个Ｂ轴构思很巧妙的，解决了 ...

$ ^0 J: B# ]/ x9 O( \; n* L2 ~数据译文：
220伏，400赫兹，3HP惠普静音主轴，提供紧凑优良的封装性能。功能包括：水冷、变频驱动器、供电的高频2200瓦马达，ER20夹头，NSK轴承，抖动误差小于.005毫米。可以运行在低转速的状态，进行打磨。
1 d% k! Q' p  ^5 h* S" h  Y

闲云孤鹤

说实话刚看到这个机器有眼前一亮的感觉，从构思及结构都超乎我原有的想象，把我正在设计构思的一台600X900的雕刻机所有的设计构思都颠覆了，呵呵！个人认为总体感觉对于木工机来说还是够用的了。
/ N3 X* G0 A5 |! T0 v楼主这个水冷主轴配这台雕刻机真无敌了，变频器你可以选择适合你电压的。
  g- Z" B, ^5 M这几天就开始设计构思，争取年底做出来，呵呵！
