试做小巧雕刻机倒装桌【已完成】

滂沱大雨 · 发表于 2011-10-2 23:42:16

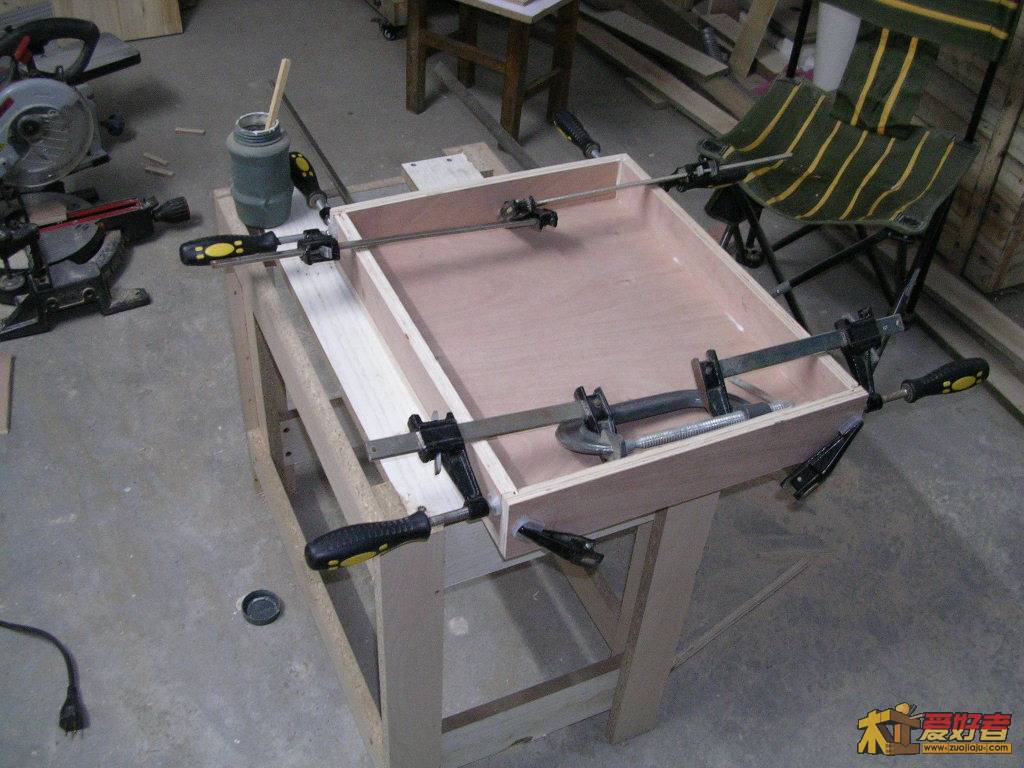

抹胶，上夹子。干惯了钉子活，总想拧几颗螺钉加固一下，其实大可不必，这种结构牢固地很。

今晚就到这里吧，洗澡睡觉。

bszzl · 发表于 2011-10-3 02:22:34

期待下面的过程！

以前是木工 · 发表于 2011-10-3 12:12:10

楼主用的台锯是什么牌的，在哪买的？用着感觉如何？跟大家分享一下吧。谢谢

滂沱大雨 · 发表于 2011-10-3 17:39:16

干了一上午，下午有感一个小时。等胶干，晚上休息。
今天大家都干什么去了，帖子不多啊。不会又去旅游景点钻人堆吧。

野鹤亭 · 发表于 2011-10-5 11:38:22

野鹤亭发表于 2011-9-30 08:11 ! n) l' [/ L) F" B7 W
完工后一定要演示一下啊！

在北京北。

一山之驴 · 发表于 2011-10-7 00:49:36

铣长板的时候不能够走完

滂沱大雨 · 发表于 2011-10-9 21:30:57

本帖最后由滂沱大雨68 于 2011-10-9 23:11 编辑

一直没停折腾。支撑部分做完后接着做了靠山，螺母不配套，使用了“螺母减薄术”【http://www.zuojiaju.com/thread-110427-1-1.html】。靠山制作过程没多少新意，加上等网购的相机电池，所以没拍。
以下是刀头上方透明挡板的制作过程：

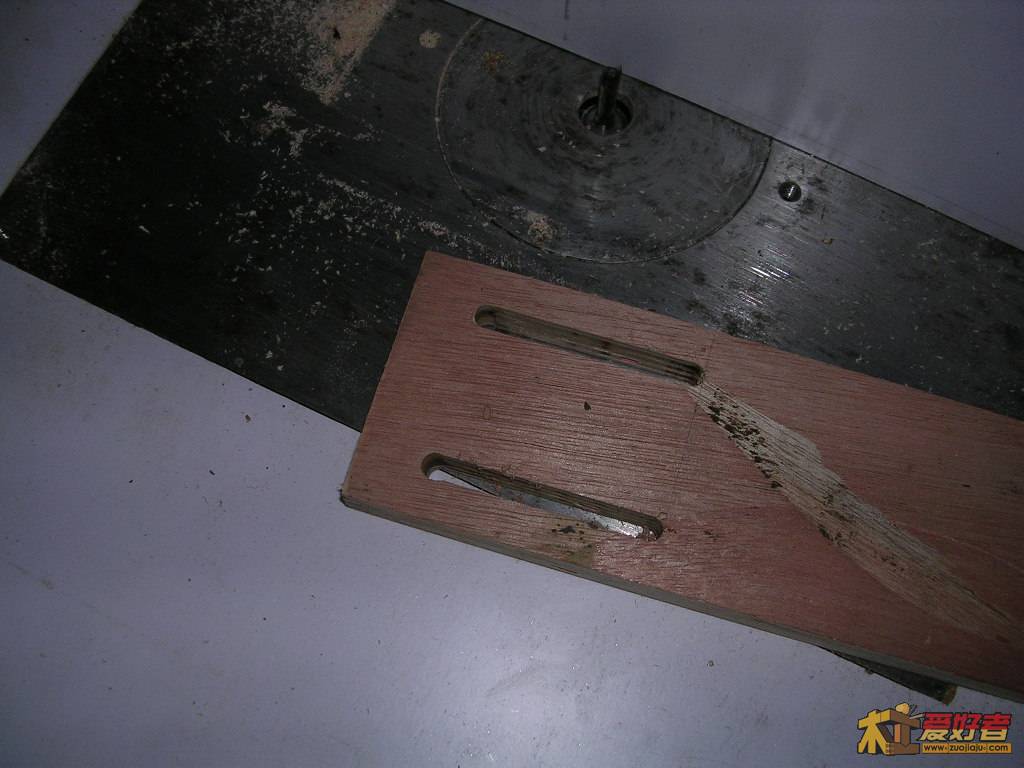

铣长眼。也算是倒装桌的首次试用吧。

铣出来的长眼就是比挫出来的规整。

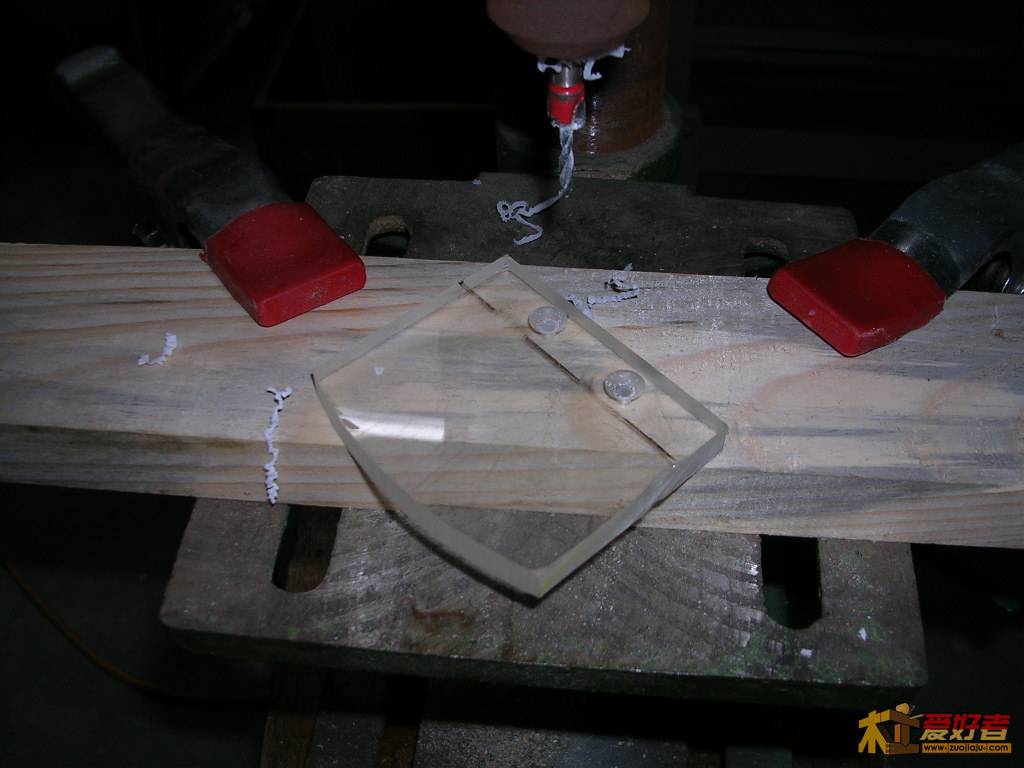

亚克力板打沉孔。板子是去年做雕刻机轴套底板时的废品，没舍得扔，现在派上用场了。

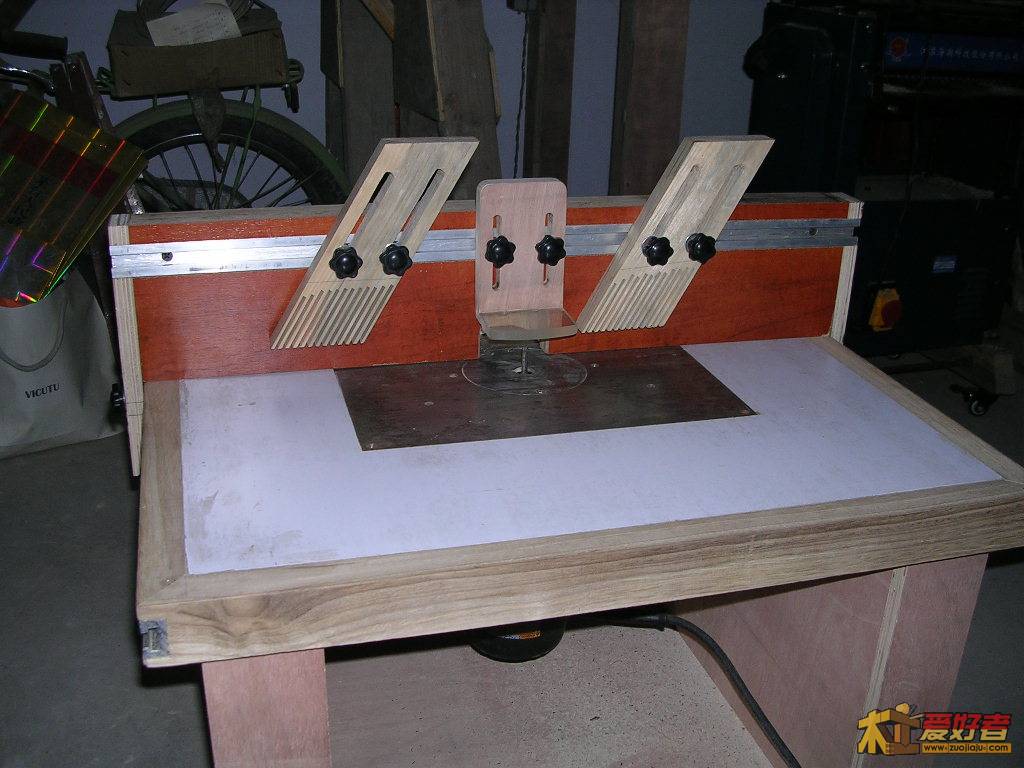

组装后的效果。

与羽毛板比例不协调啊。算了，以后慢慢改进。

靠山移动仍不够活顺，看来这种方螺母实在不咋地，过段时间找找尺寸合适的键条，穿进去打眼攻丝，估计要比这个效果好。
还得做个水平方向的压紧装置，一个铣端头的雪橇。慢慢来吧。

jimmmygao · 发表于 2011-10-10 12:53:46

做的很精致，你那款铝型材我也买好了一直放着还没开始做，到时做的时候好好借鉴一下！

破名 · 发表于 2012-2-2 20:09:04

本帖最后由破名憋倒英雄汉于 2012-2-2 21:29 编辑

我觉得挺好！大家都来顶!

木工乙 · 发表于 2012-2-2 21:10:29

破名憋倒英雄汉发表于 2012-2-2 20:09 ! Z+ ~9 p4 u8 e7 {8 F
我觉得挺好！为什么没人顶？

大雨知时节，当春乃发生，随风潜入夜，润物细无声

滂沱大雨 · 发表于 2012-2-2 21:27:51

木工乙发表于 2012-2-2 21:10 2 W _( j7 A# D
大雨知时节，当春乃发生，随风潜入夜，润物细无声

那是俺老乡的诗

汗青7174 · 发表于 2012-2-3 11:33:42

留个记号，过两天再来温习下

coolala · 发表于 2012-2-3 13:31:28

楼主这个电木铣，多大功率？有taobao购买链接吗？

显示全部楼层 · 发表于 2012-2-3 13:45:39

活干的干净立正，适合阳台党的装备，很有启发。

刻舟求剑 · 发表于 2012-2-4 11:15:13

场地和工具让人羡慕的口水一地啊
