组合式工作台制作过程（更新：横切整张板材方法）

卫浴先生

受益非浅。

天哥

请问阻铁有什么作用，在哪里可以买到呀？刨子不会刨到阻铁吗？

韬韬

楼主能否告知Incra的推尺是哪里购买的？ 谢谢

father2007

太太太强了  好工具 博士 博士 +好想法      角度推把  直线导轨  金属吸尘靠山  帖子页数多 学到的也很多{:1_273:}

father2007

回复 1# 太阳鱼
; c$ J* _& X5 H

    有个问题想问  雕刻机上下移动 你是利用了 两个长螺丝杆  那调节升降的时候 是不是两个螺丝都要钮 然后每次都得用直角尺 量一下 刀是否绝对垂直于桌面啊  最近想把我倒装雕刻机 改成从桌面可以掉刀上下  所以很是关注  谢谢

王豆豆

即是木工又是电工。

石木金

xuexu

太阳鱼

0 c3 I9 D" V: D' {; D9 N
再现incra微调原理

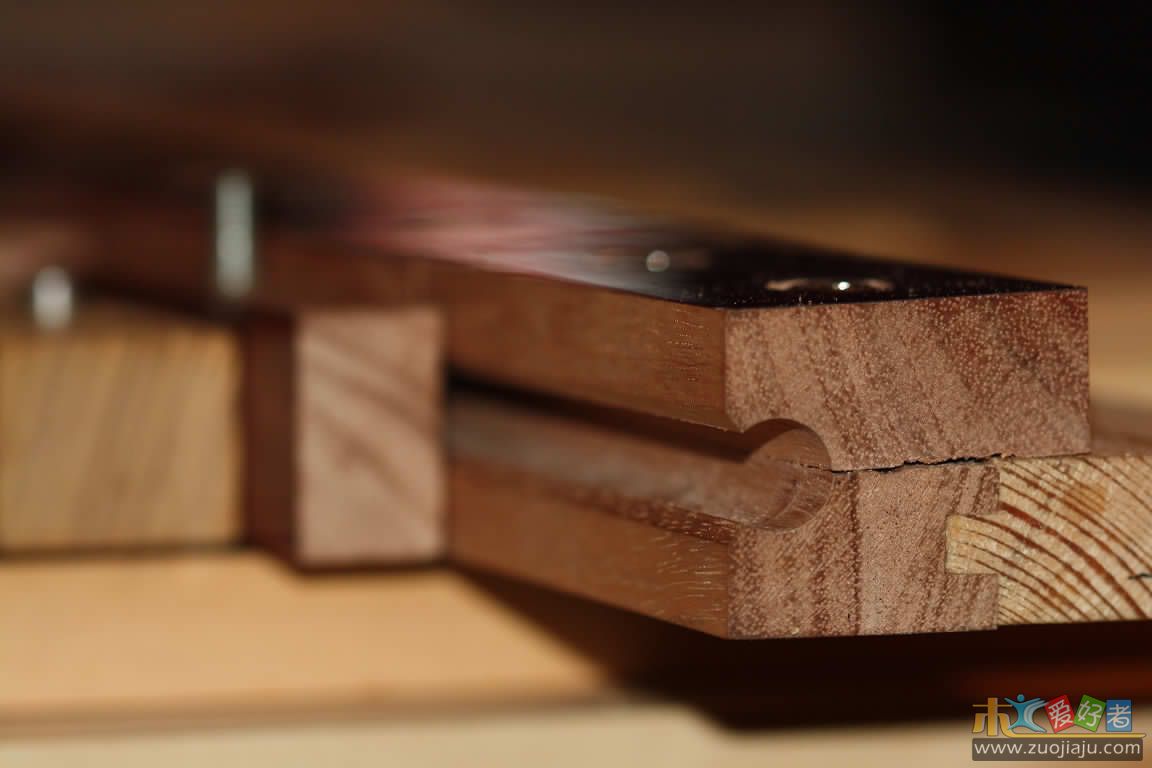

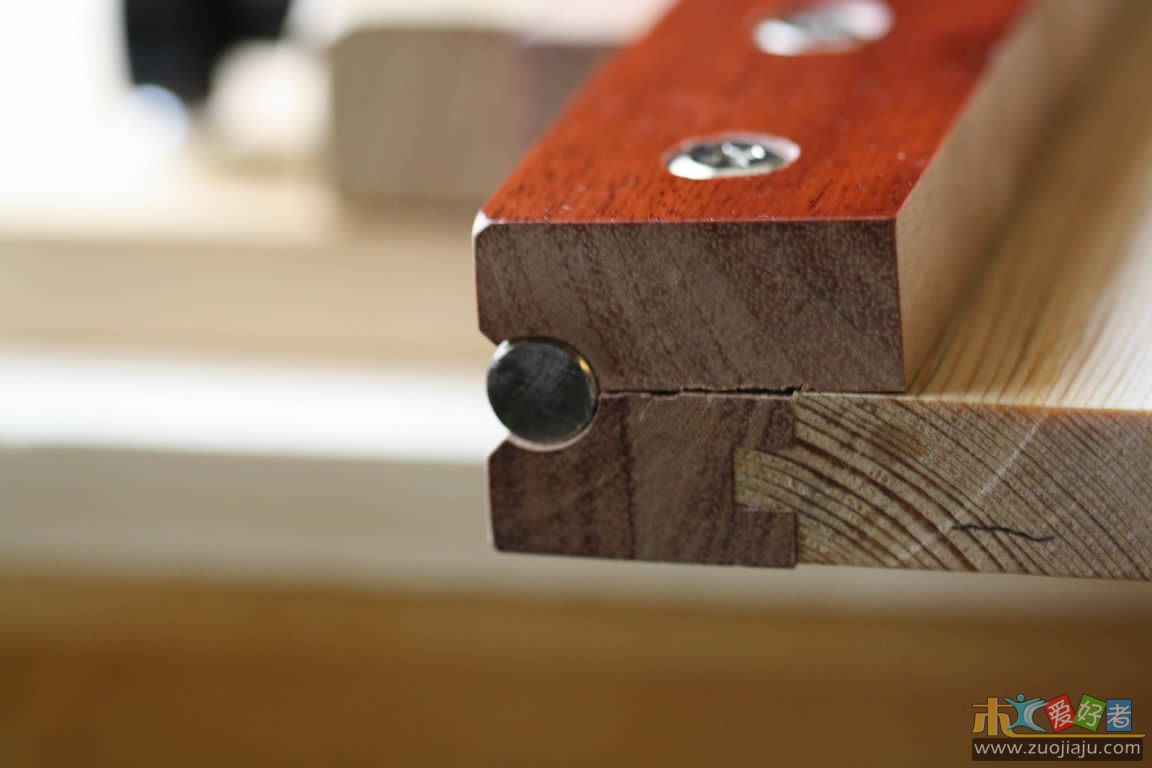

以前说过我们业余条件下T形部分的滑动稳定性不太可能达到incra一样，但是利用光轴、滑块可以使得最终效果极为稳定。
+ L) ]4 P9 D* w9 k8 y最近加强了滑动部分，在使用中减少震动、靠山形变，在方便易用准确方面达到更高的层次，基本不再需要光轴上滑块后面的补充锁定块。一些细节还未完成。
下面图说，便于木友理解仿制。

太阳鱼

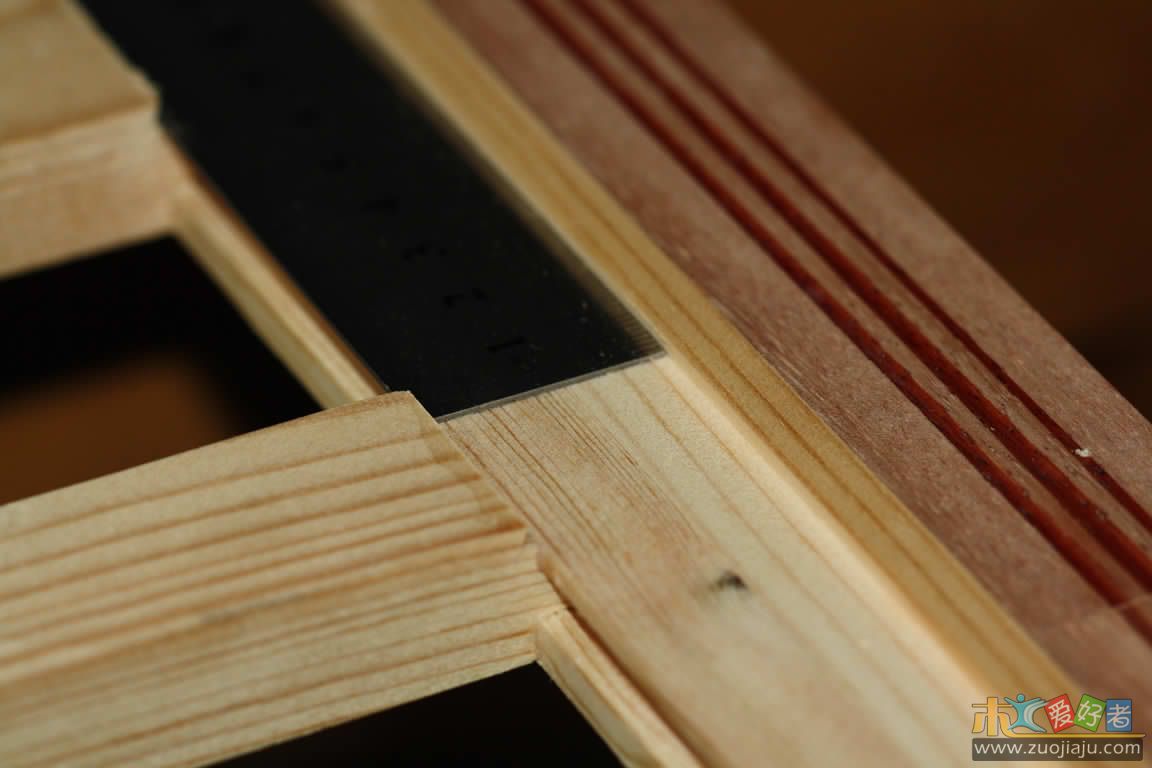

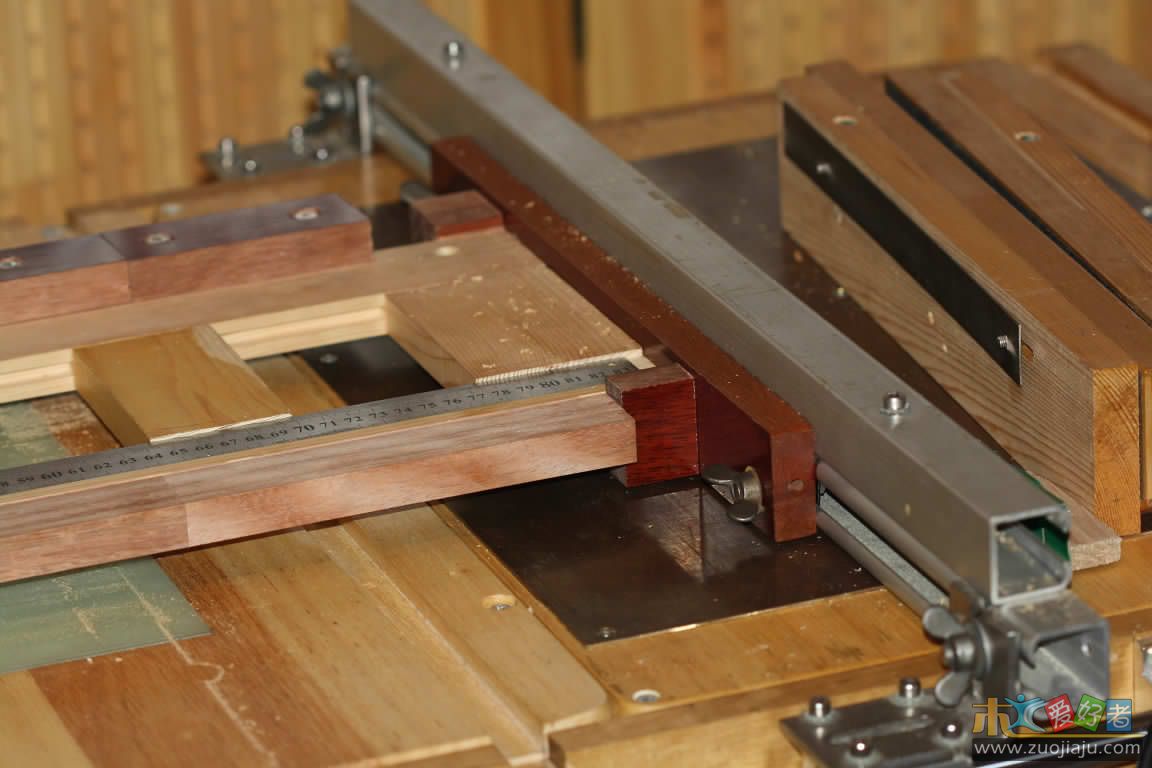

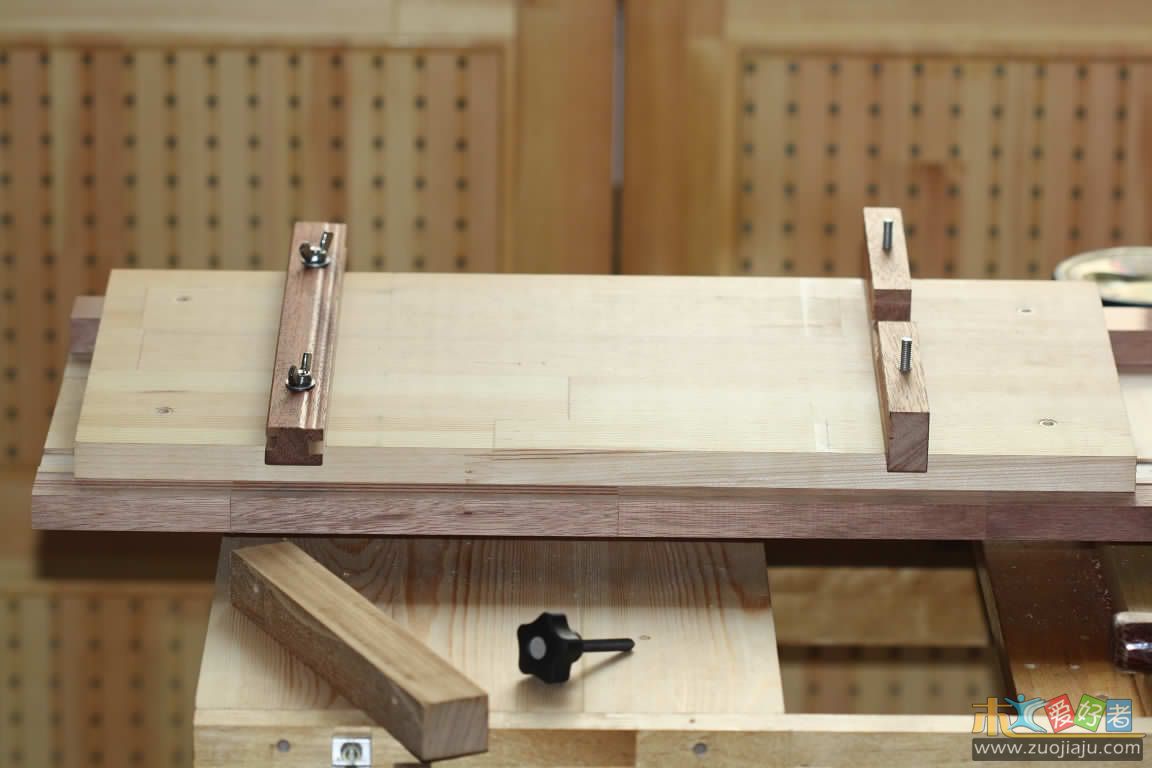

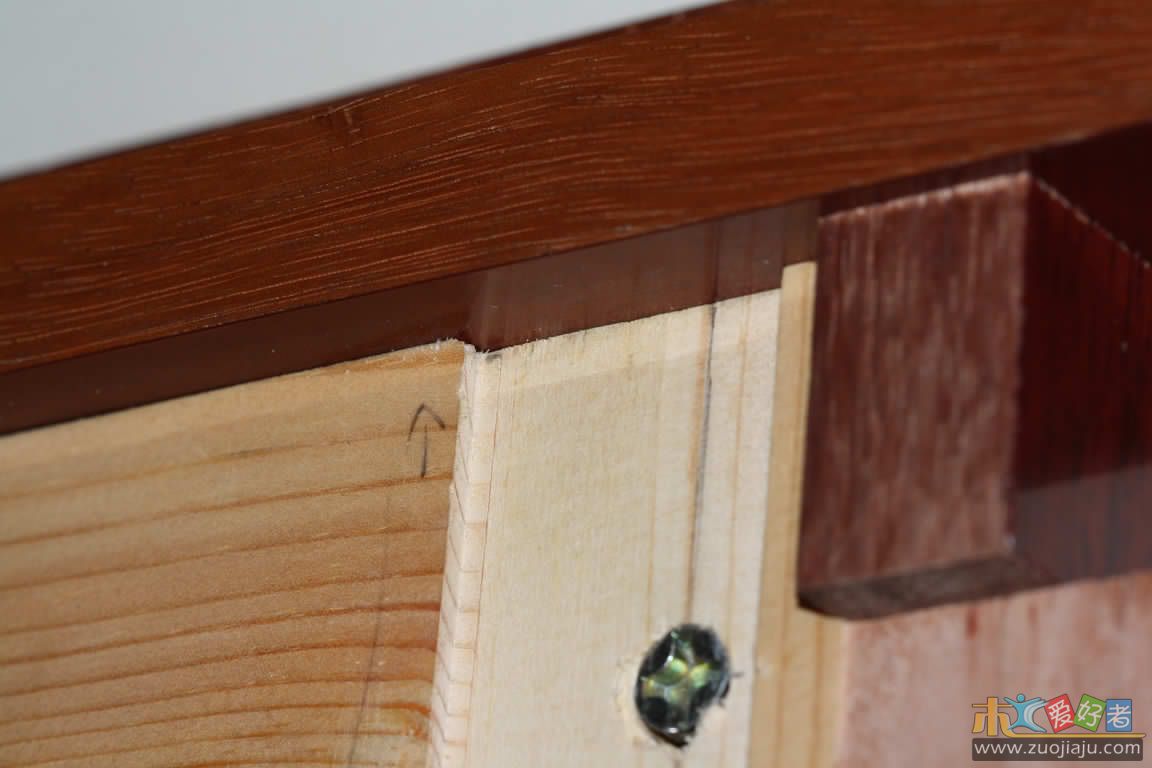

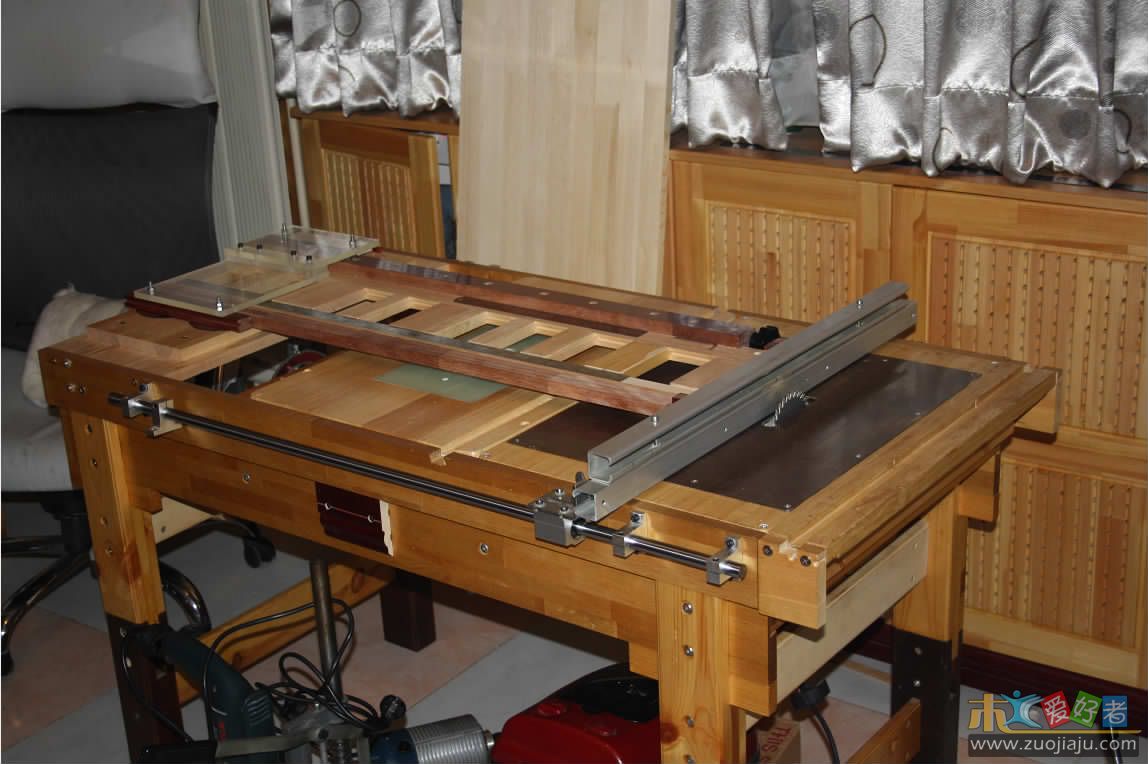

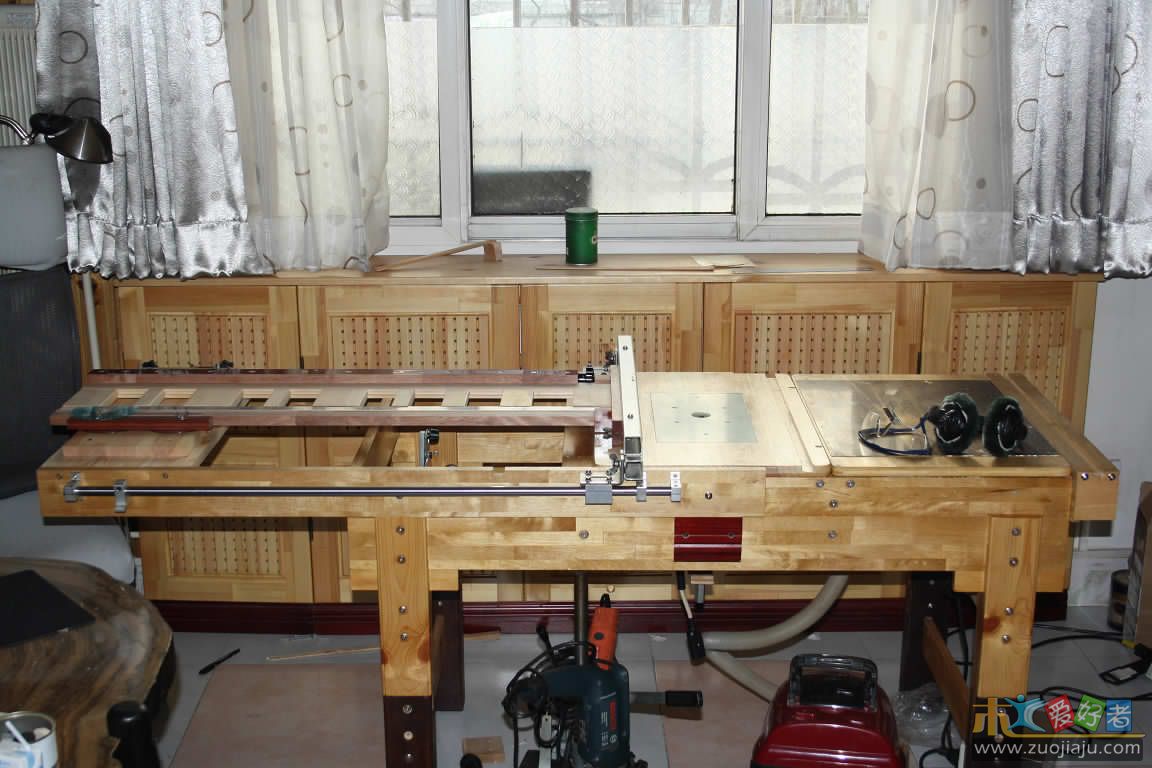

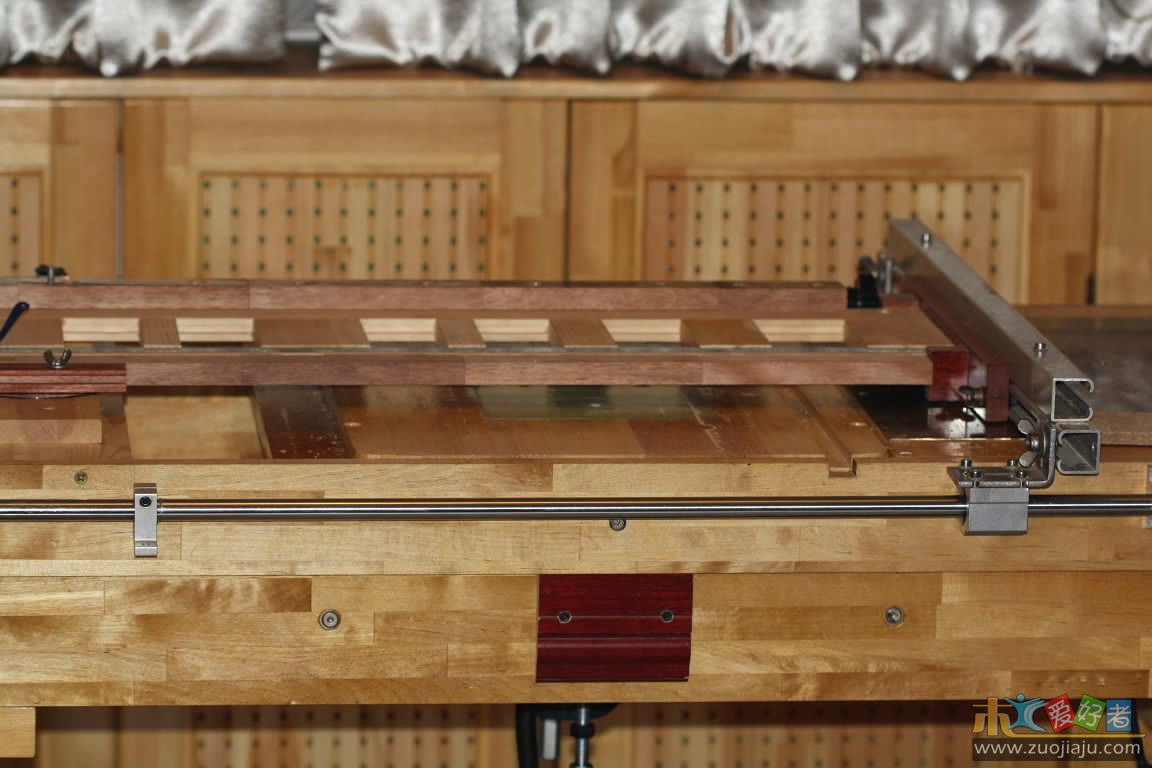

上楼显示靠山整体后移、横切集成材用，平时归位也不麻烦，原有的螺丝孔有内外丝位置很准确。
继续

太阳鱼

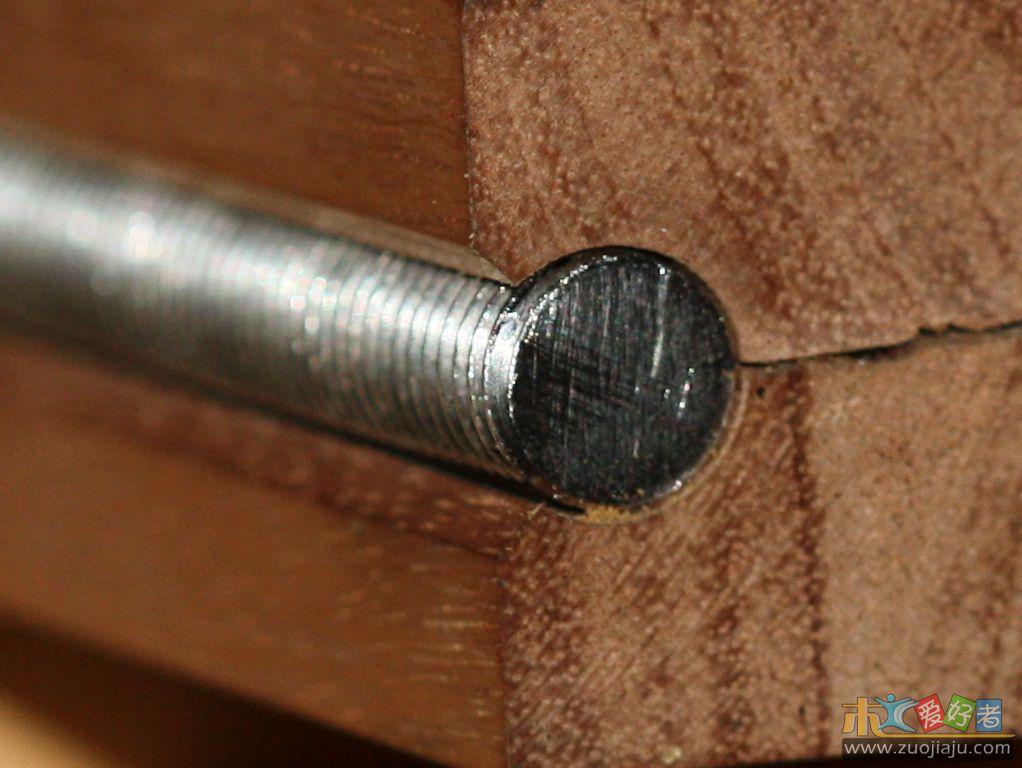

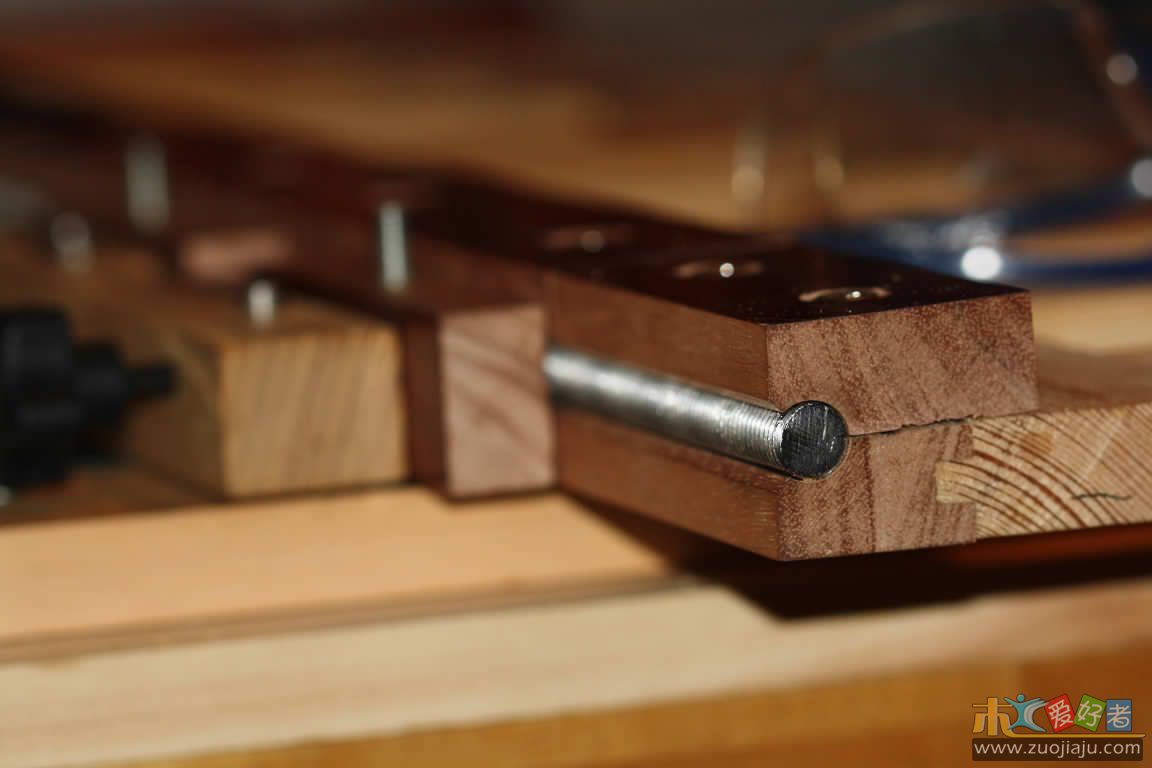

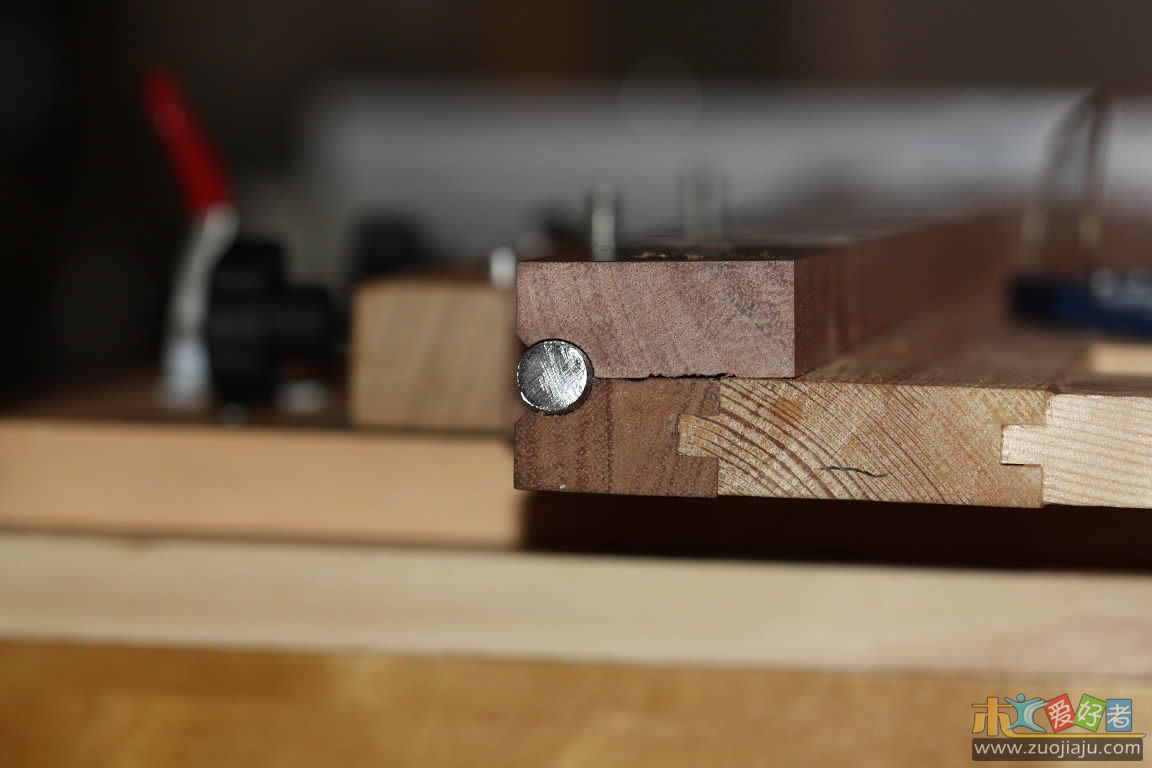

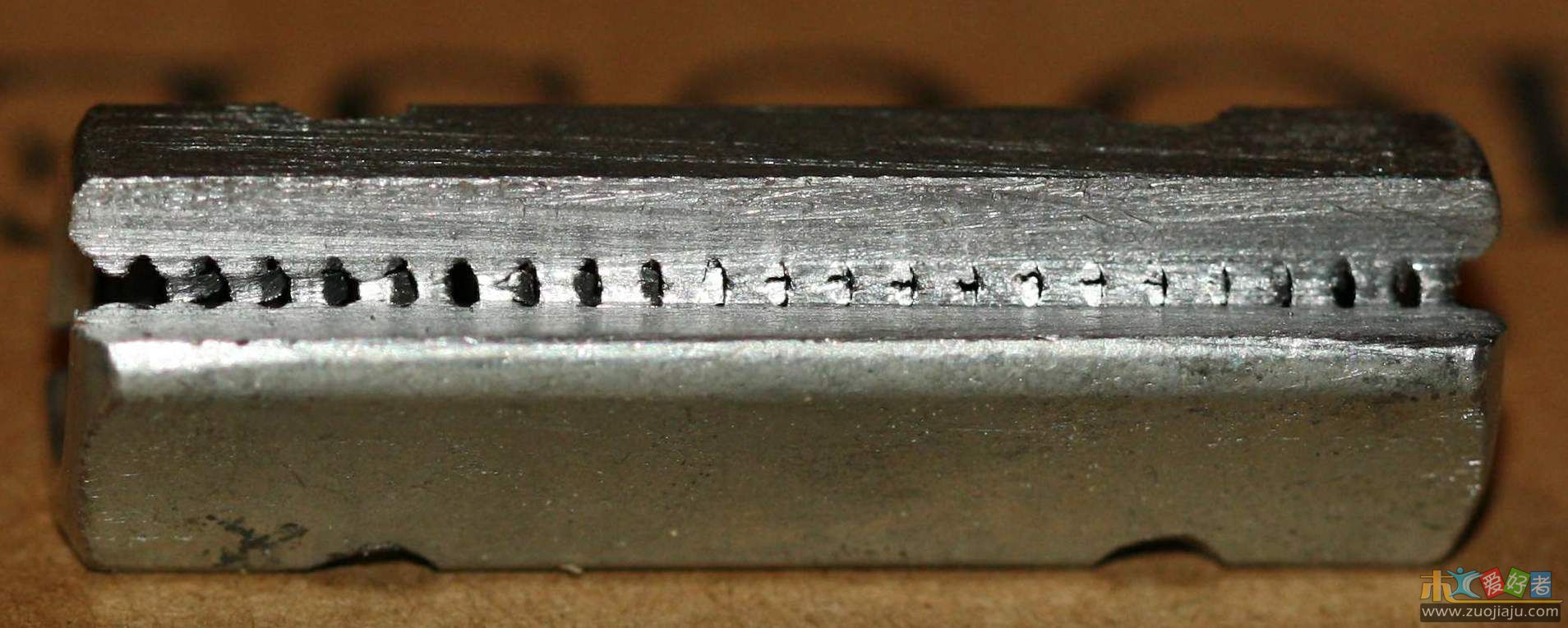

丝杆已经改用M12，一来比M10更容易锁住，二来螺距1.75mm，手拧母是7瓣，将来每微调一个瓣即0.25mm，便于使用准确。

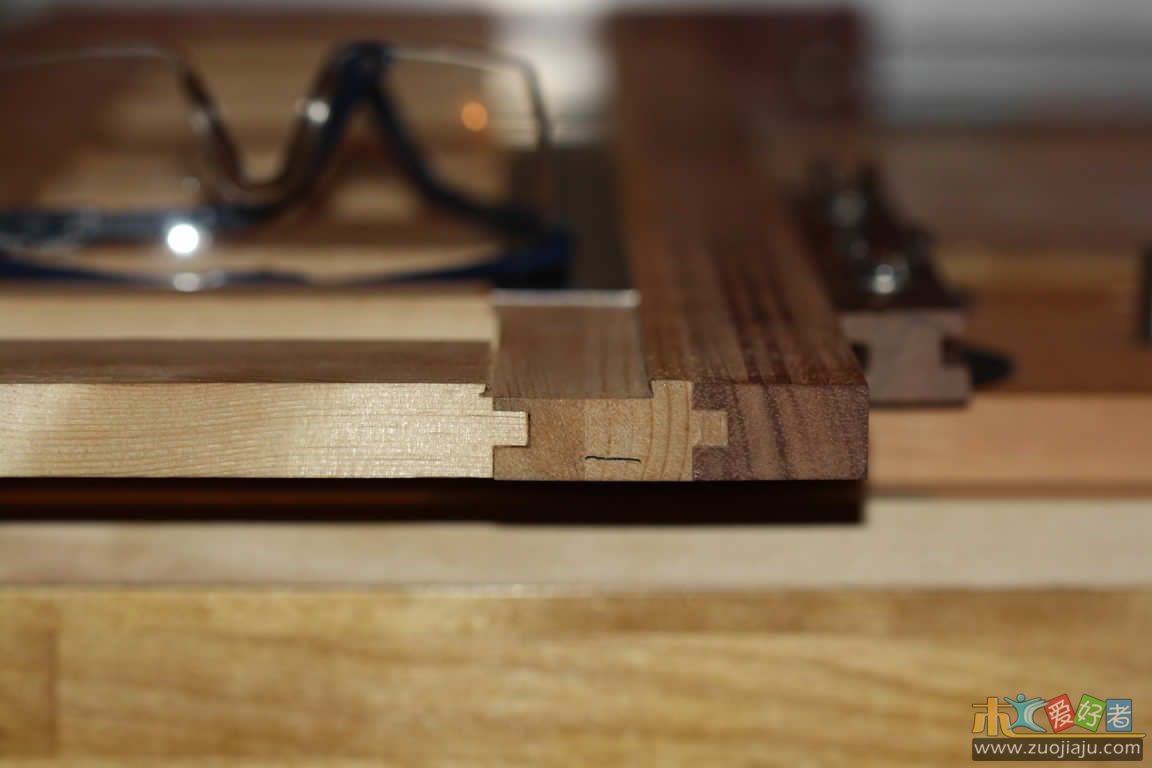

% b5 V6 j8 k. ~+ t' L% v改进版靠山的成败依然依赖于所有工艺的准确，要仔细修正。当然和上次相比不同的是，已经有很好的工作台，比当初全手工好很多

tongbaoa

越来越全面了，哈哈

太阳鱼

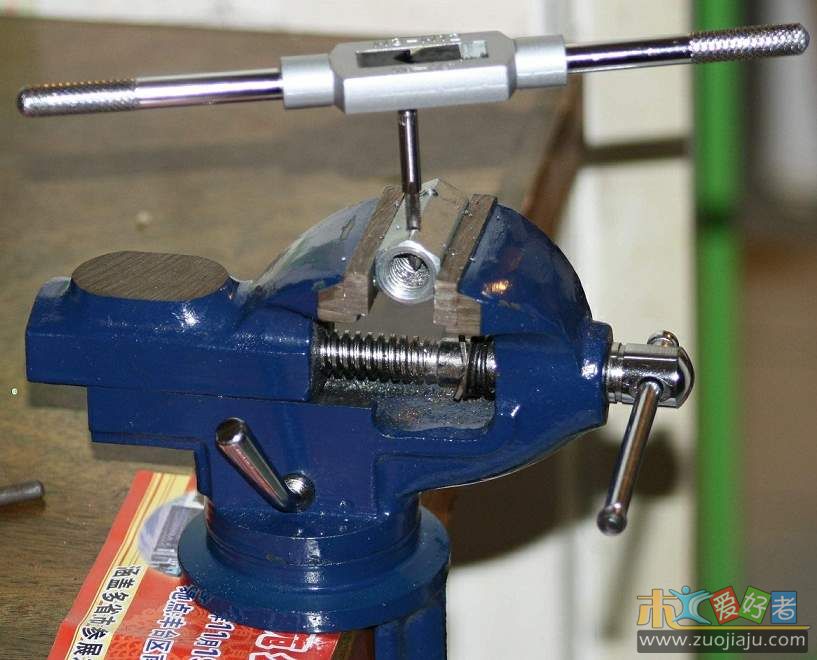

还有一个小插曲：第一次买不到不锈钢丝杆，买了一长2m才7元，结果很不好用于这种场合，粗细不足、螺纹不光滑，还是又跑了一趟潮龙五金，不锈钢￥12/M

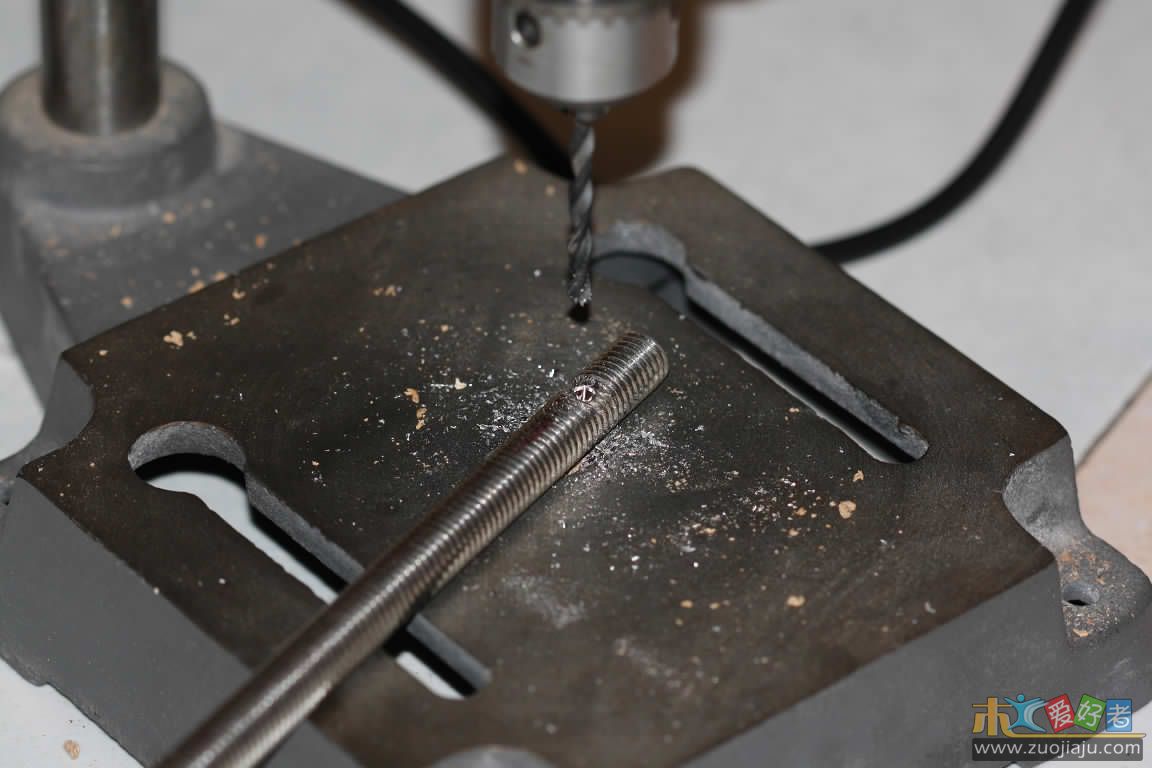

不过第一次买在久敬庄让商家送1个无帽M4内6角，锁花母用，十分感谢，没白去。丝杆干别的用了

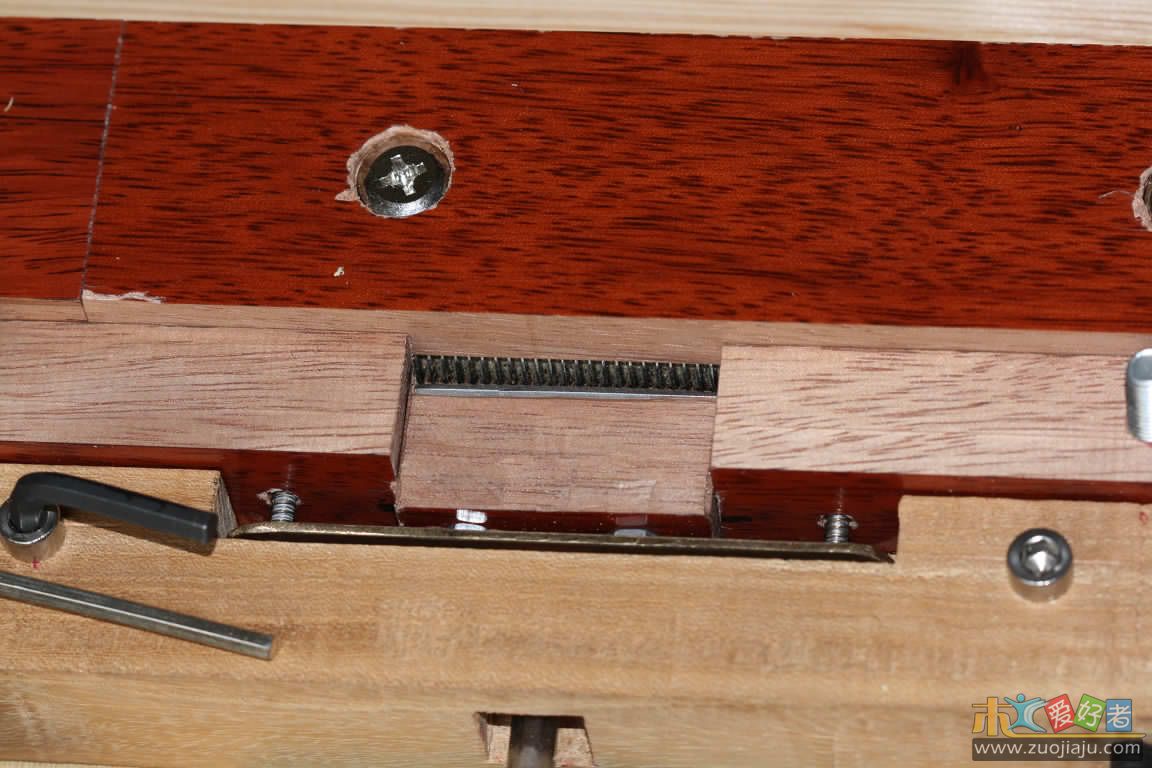

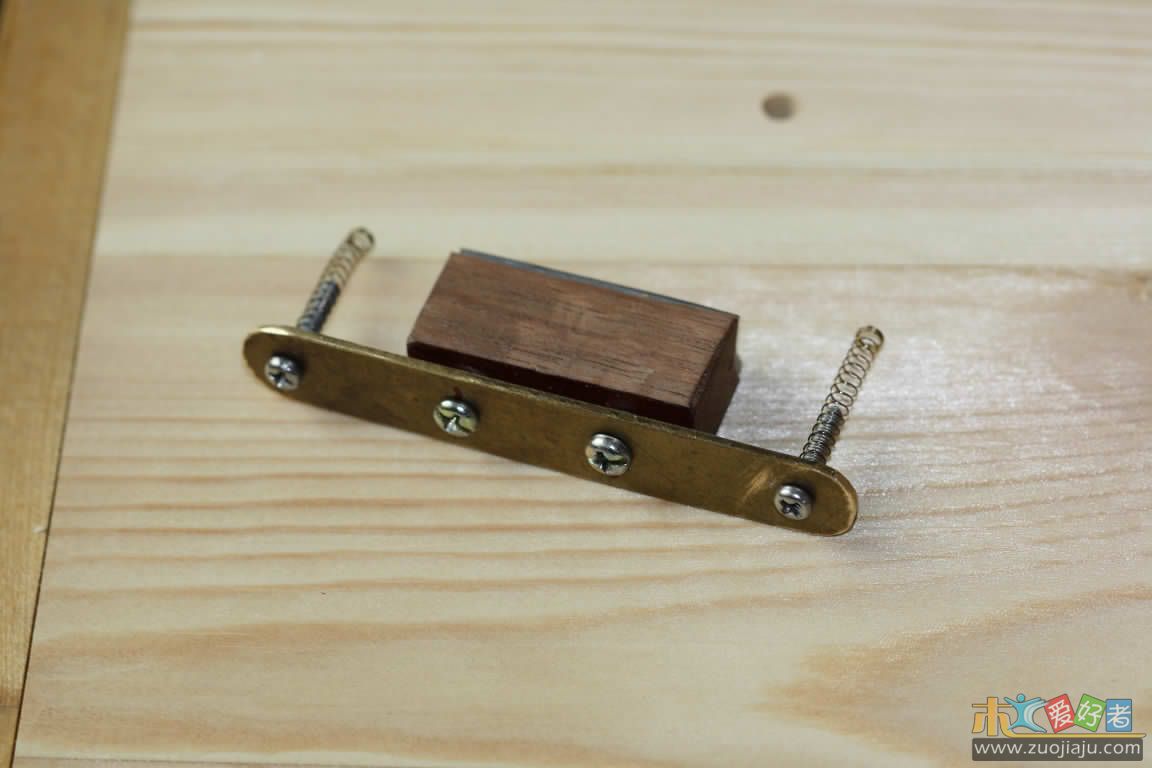

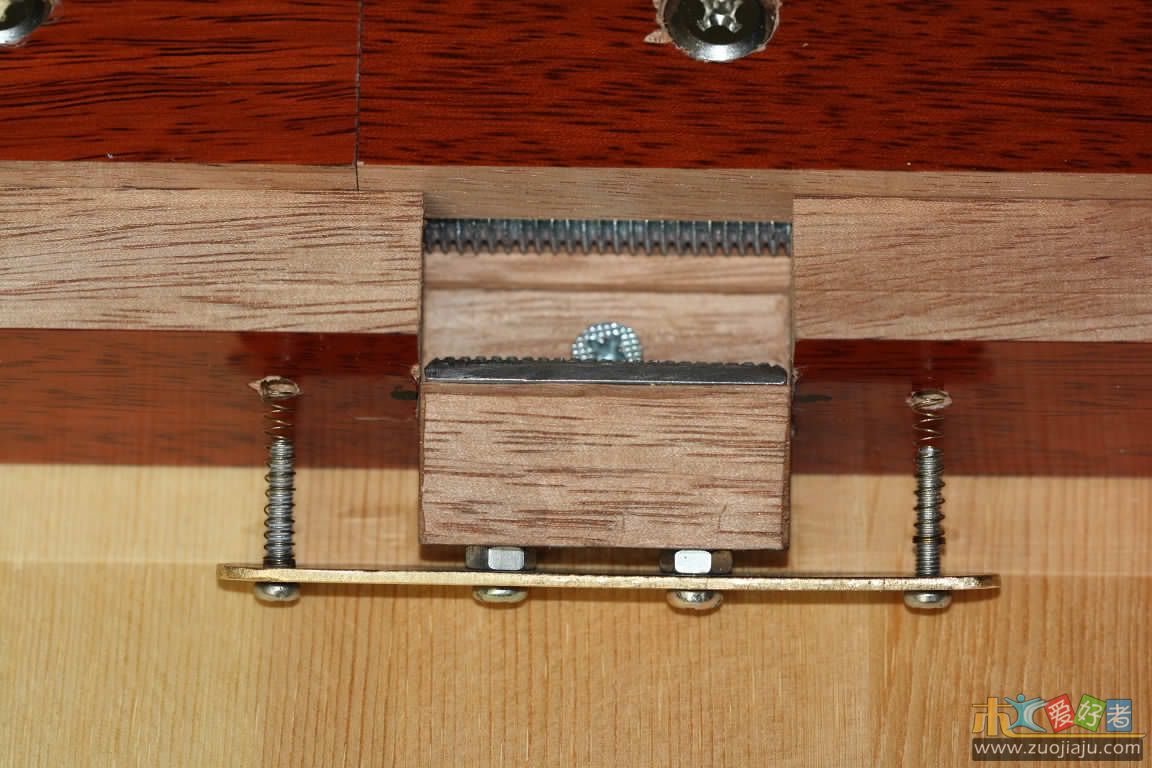

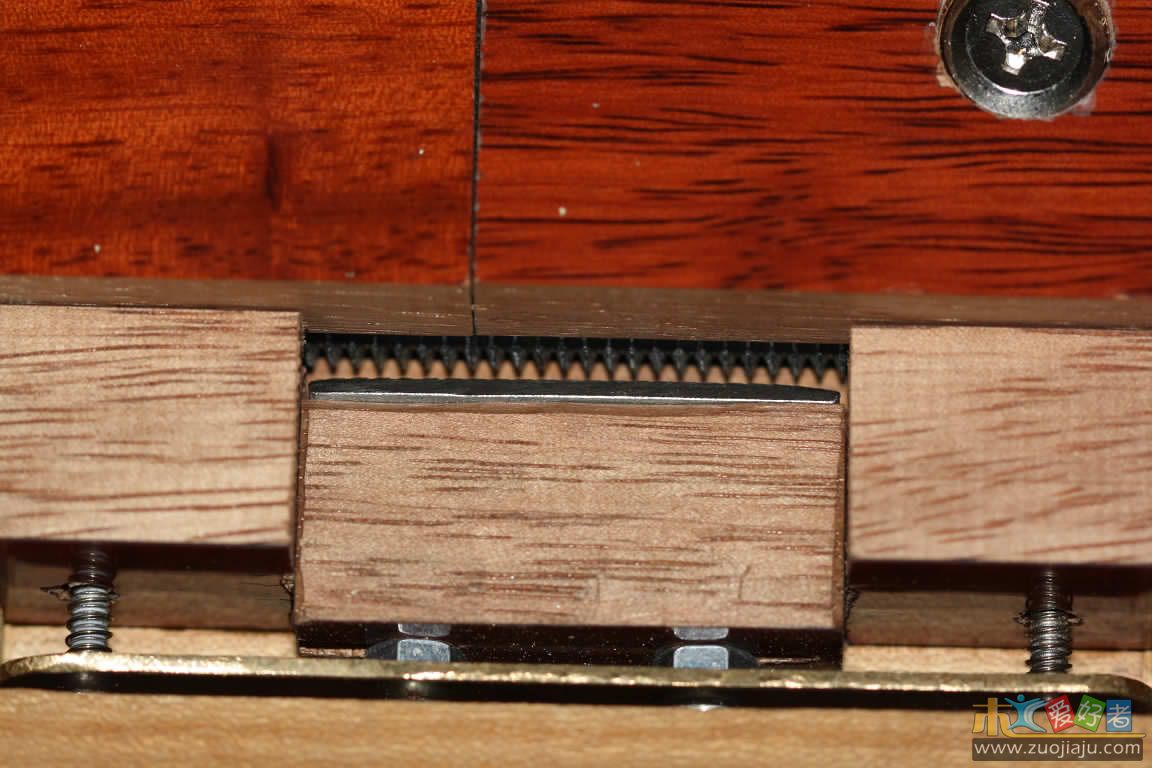

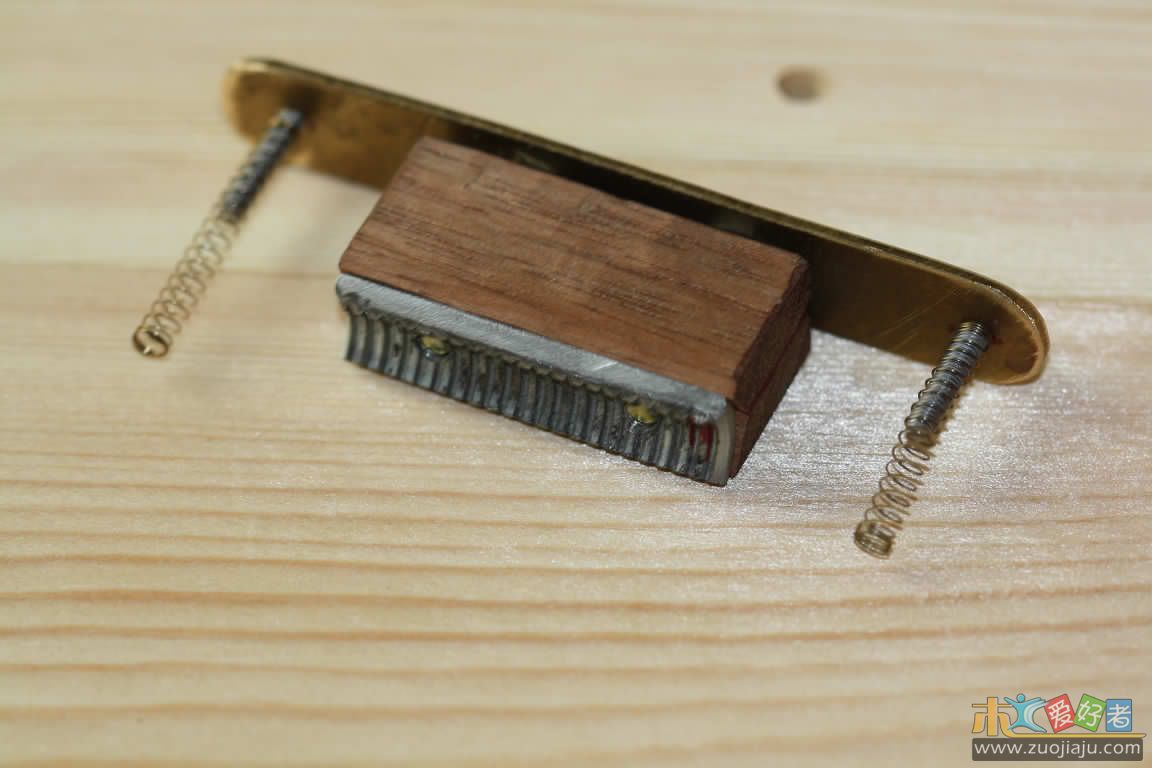

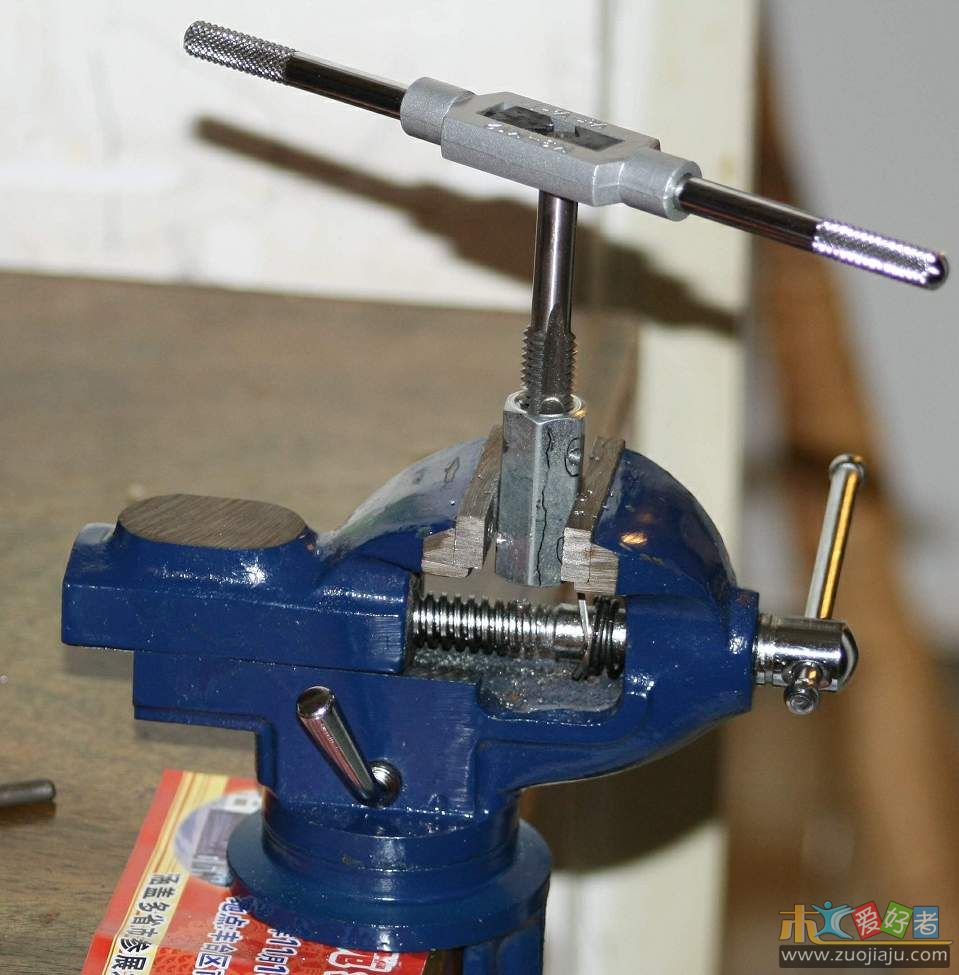

用接母做锁定，弹簧用废圆珠笔里面的

太阳鱼

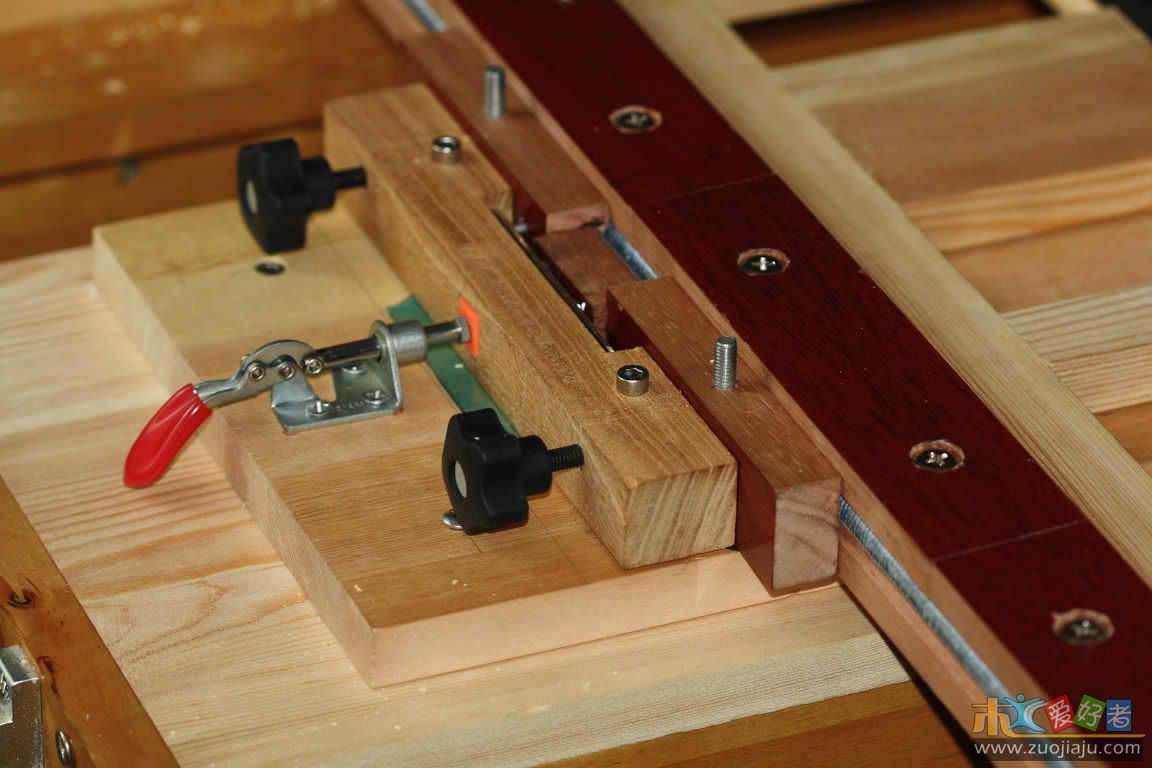

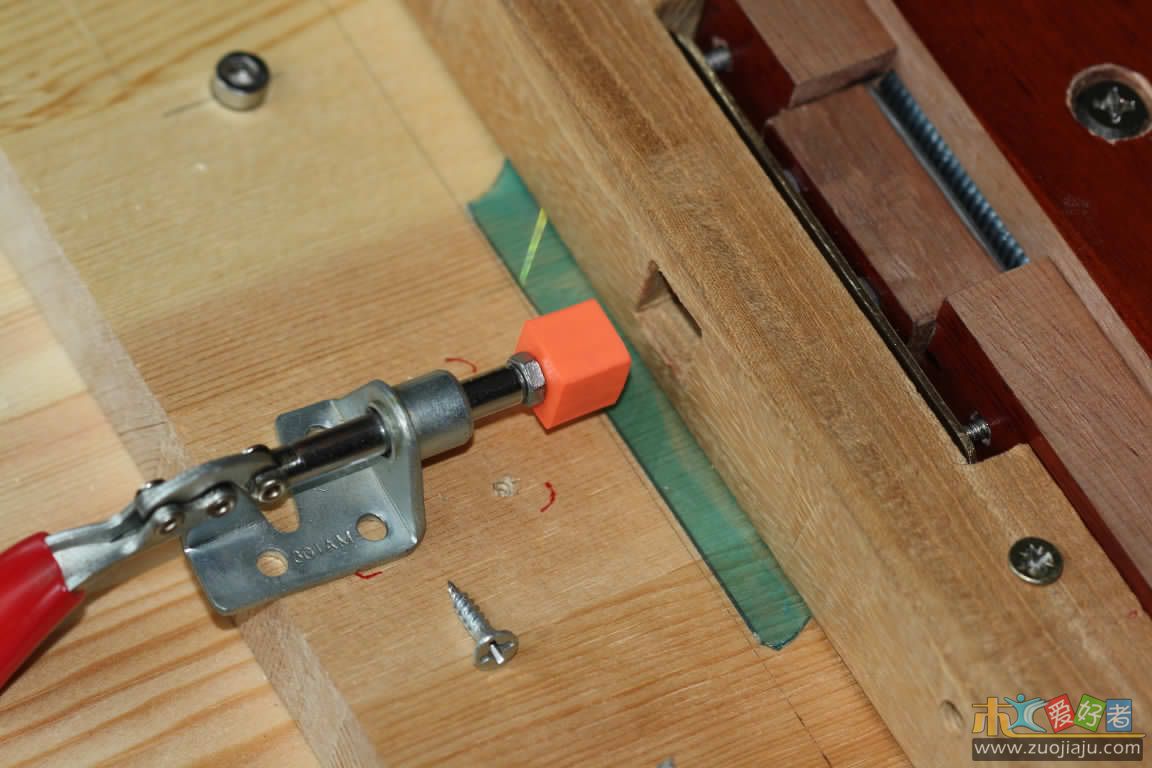

锁定把手应当是2档，这部分差点未完成，不过已经很好使用。
" V. v$ h  _) v6 ^3 T# W
; {2 u# X" s* Q/ \% P0 ]使用方法：
/ h+ ?+ D/ \( N6 s" ]5 _4 _1标尺校零，
. z/ y1 `% j% B9 C- _. w. \! Z2靠山滑动到所需位置锁在1档（要松紧合适有弹性），转动丝杆（转动微调母），丝杆、丝母会对上扣
5 O$ d( D& A( }; ~3看标尺继续精确微调位置
4扳到2档锁死
% x2 y3 F0 n. S现在我的还不分1、2档，1档过程要手扶，过几天做好

太阳鱼

继续继续

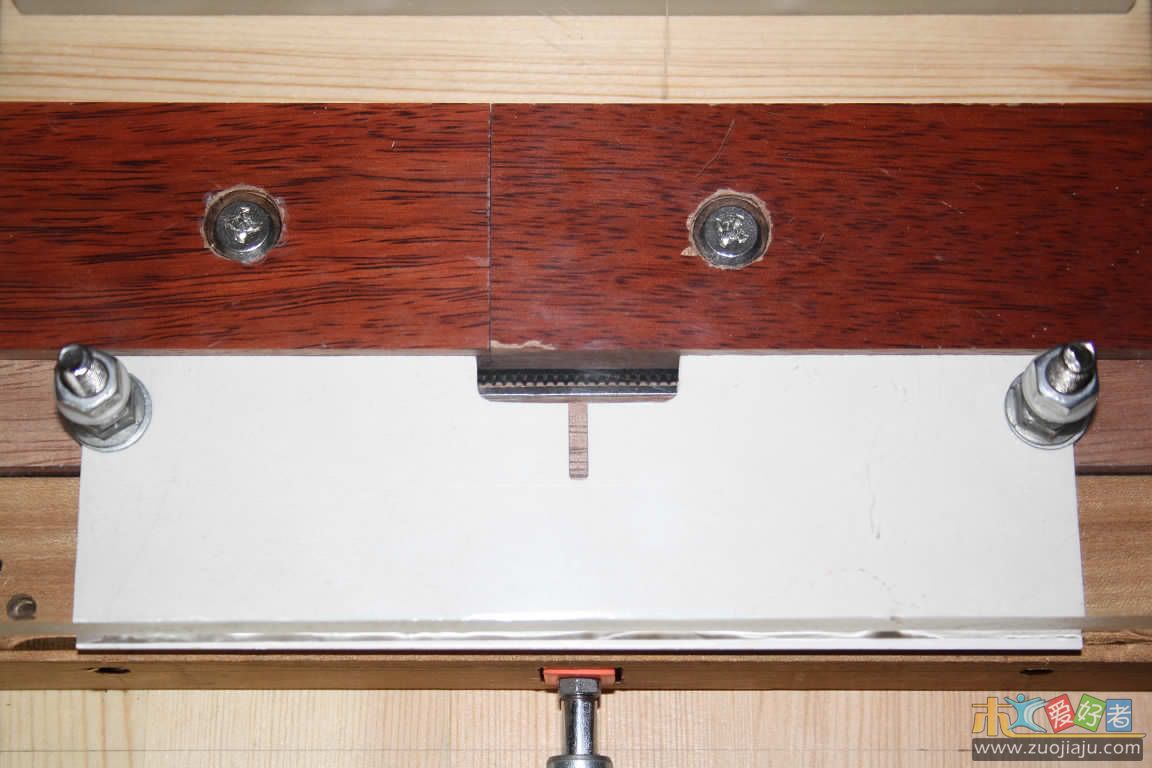

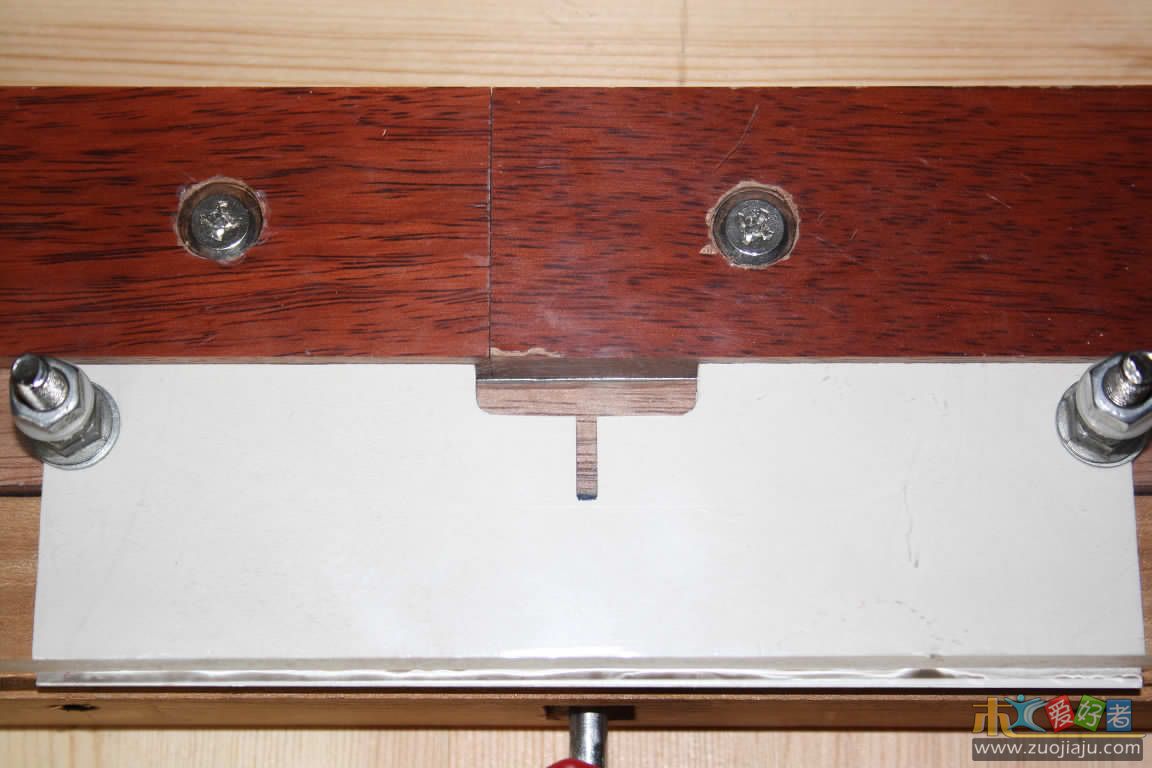

, `6 b* }" o. `9 i把锁定部分遮盖防尘，留窗口观察锁定入位情况。

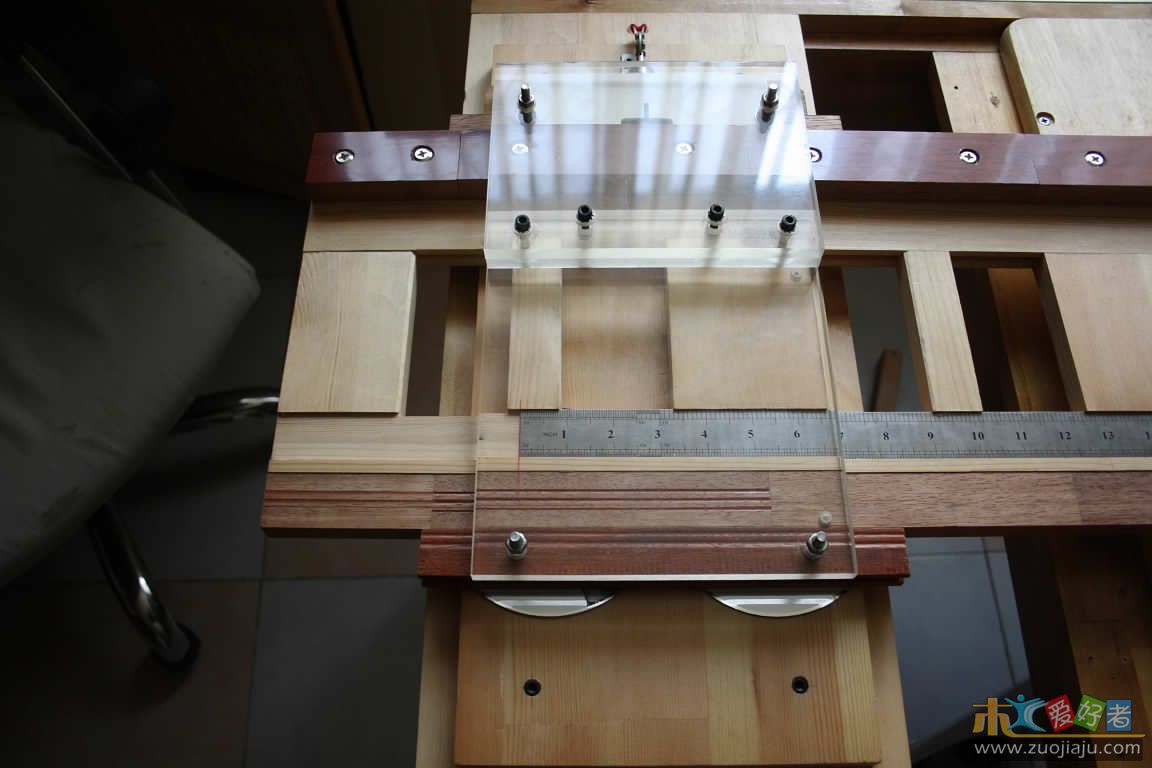

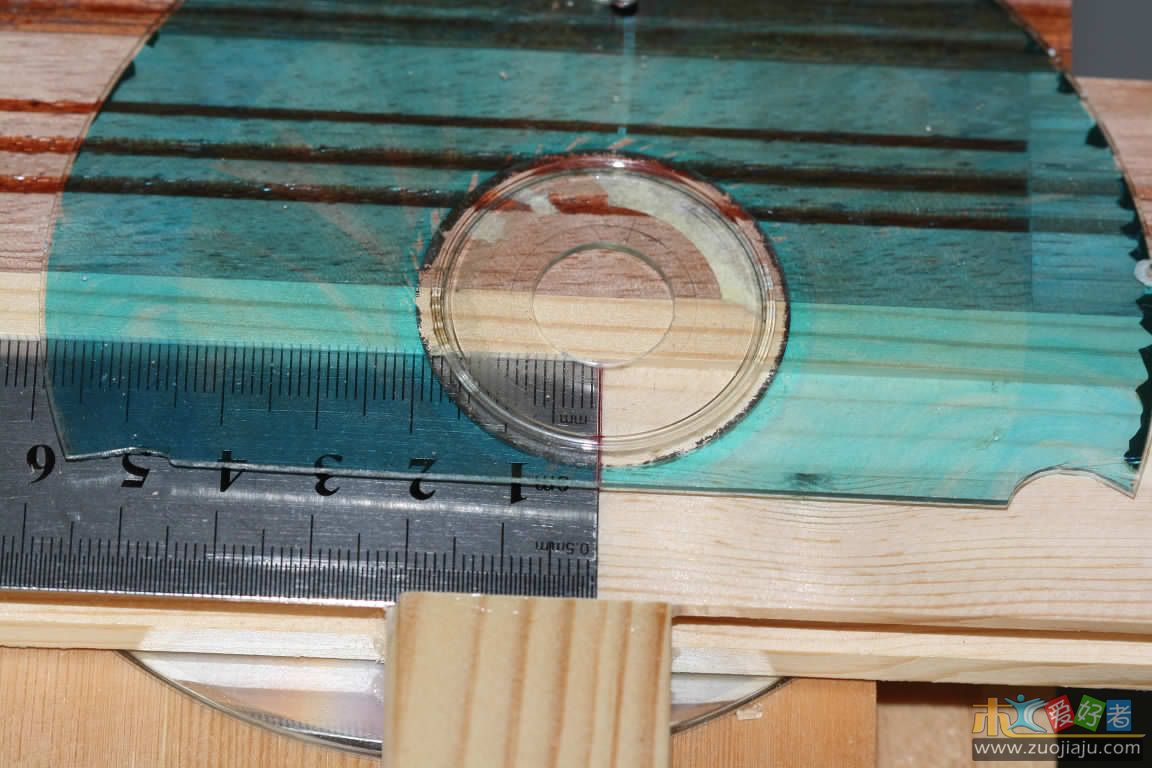

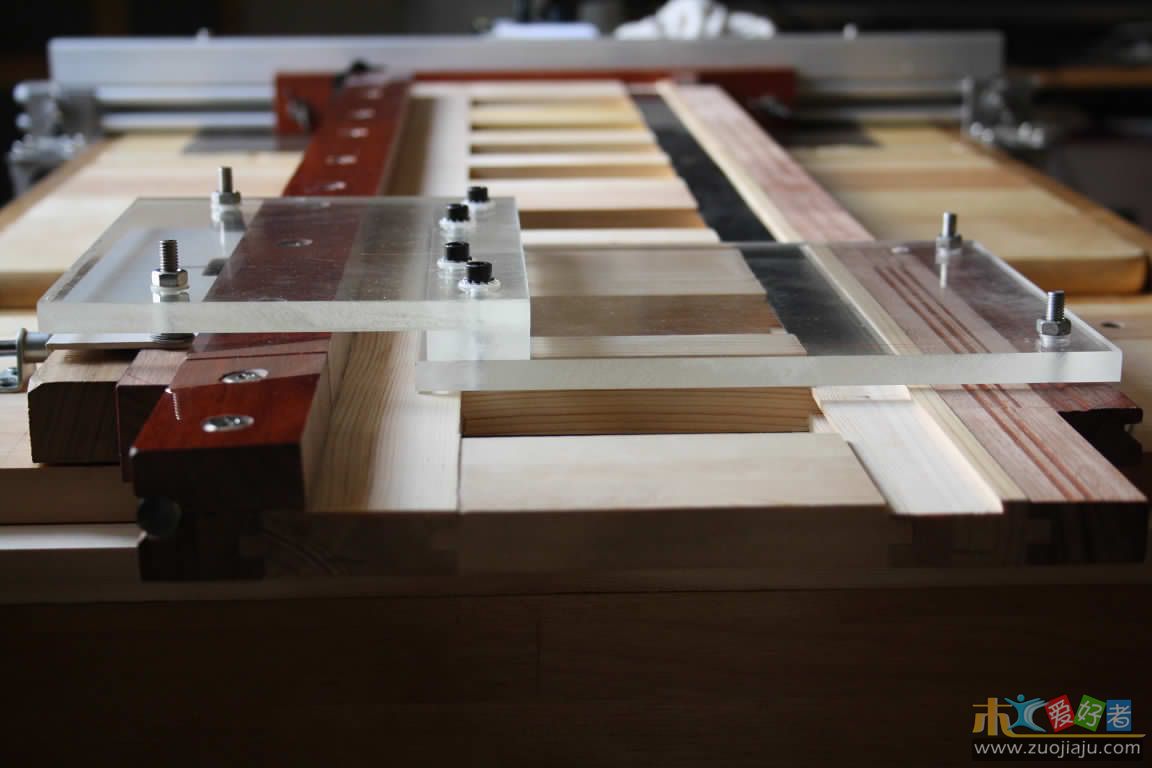

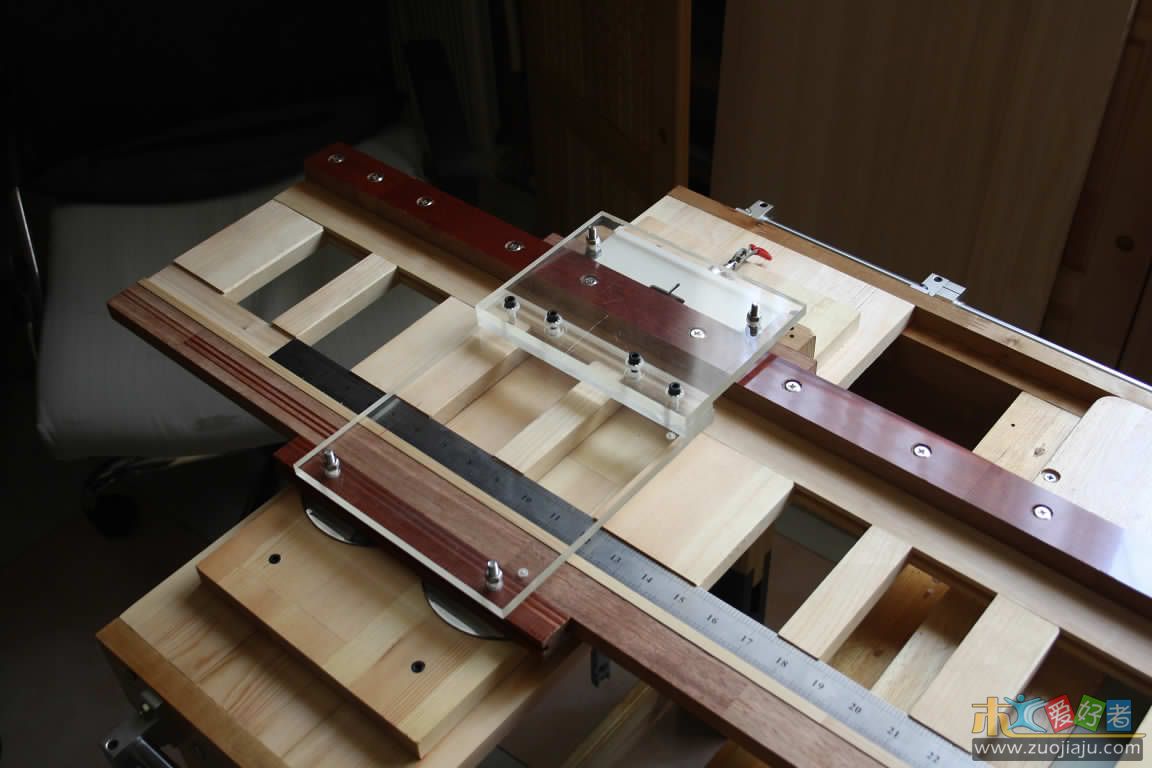

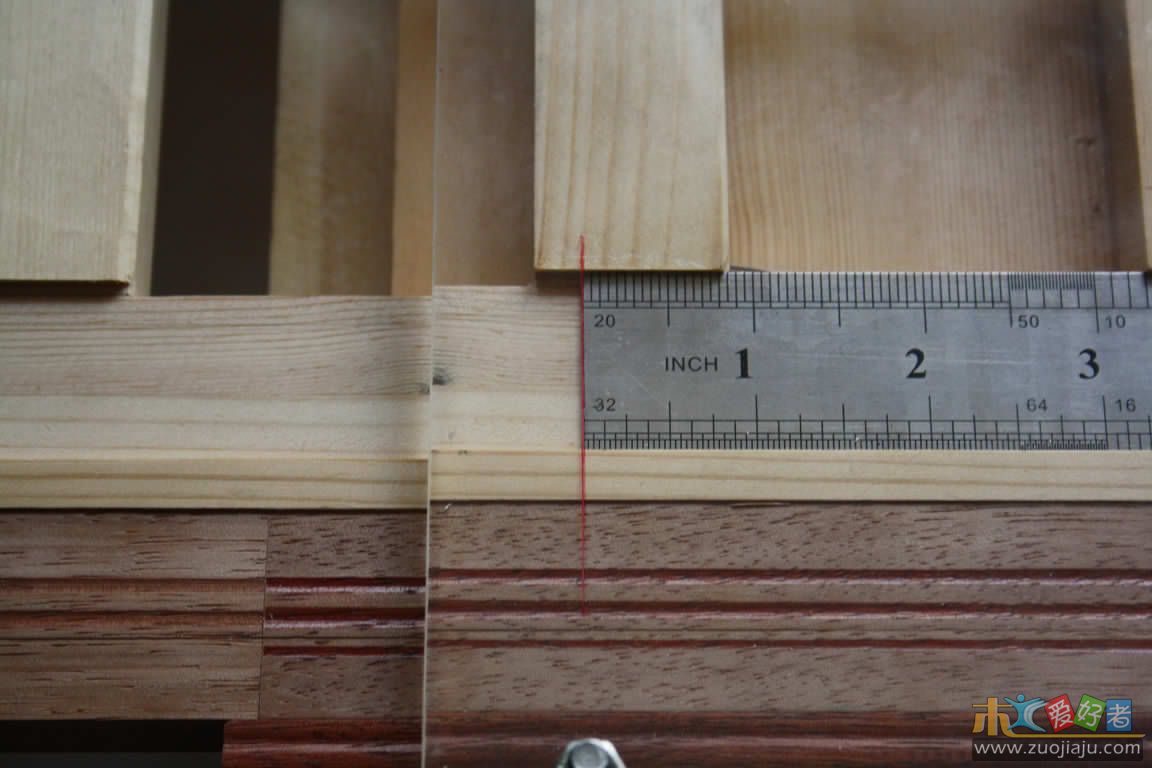

  Q; h- }  p) s# O: g/ `滑动部分加有机玻璃盖，使这部分成为套，滑动不易因使用松动，标尺刻度也在上面
精密工作完成，3尖钻好用，直角的准确度由上一任靠山+incra V27 出色地完成。

太阳鱼

本来今天上传就费时间，5分钟就超时不让编辑太不人道了
