DIY中的手提雕刻机仿形加工机具（10月28日第六次更新）... ...

yt_cn · 发表于 2011-10-8 22:38:04

yt_cn 发表于 2011-10-8 22:09

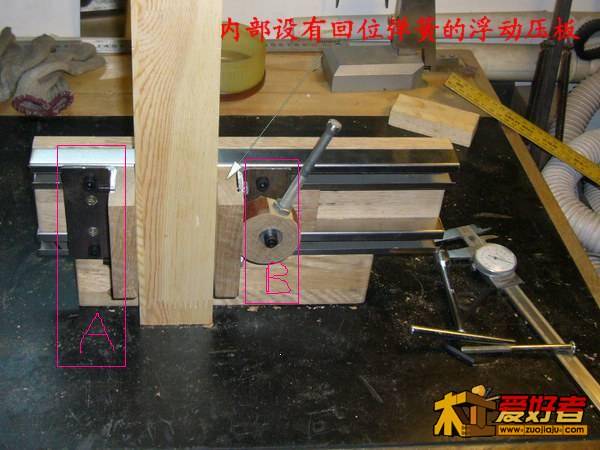

$ `6 O) q- B4 [“英雄汉”你好，偏心轮压紧机构中有一个浮动压板，内设回位弹簧。偏心轮压迫浮动压板，压板位移挤压工具 ...

对，用内六角螺栓固定

破名 · 发表于 2011-10-8 22:49:39

yt_cn 发表于 2011-10-8 22:38
# Q( W) ]% M$ g3 j# ^# U对，用内六角螺栓固定

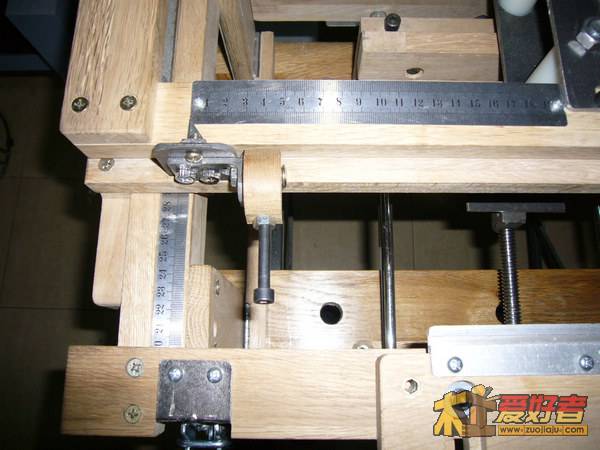

探讨一下！图中A部分用内六角不影响，但是B部分用内六角会严重影响效率！

yt_cn · 发表于 2011-10-8 22:57:45

破名憋倒英雄汉发表于 2011-10-8 22:49 - b0 N0 I! j( U
探讨一下！图中A部分用内六角不影响，但是B部分用内六角会严重影响效率！

不能联动是影响效率。
对于批量活，我这款还是可以的，成本低，结构简单。
操作方法：A部分固定，B部分滑动到接触工件，固定螺栓，然后用偏心轮卡紧。第二个工件卡紧就效率高了。

yt_cn · 发表于 2011-10-8 23:30:08

破名憋倒英雄汉发表于 2011-10-8 22:49 ) c. R9 E! `" X0 C* \ U+ X
探讨一下！图中A部分用内六角不影响，但是B部分用内六角会严重影响效率！

谢谢你的建议，我会借鉴的

破名 · 发表于 2011-10-9 10:14:30

yt_cn 发表于 2011-10-8 22:57 ! U; L4 H/ |6 F0 V7 d, z
不能联动是影响效率。
- _& T8 q, F1 w/ ^% k& n对于批量活，我这款还是可以的，成本低，结构简单。' I4 w, g# x M- a: M2 V1 X5 M
操作方法：A部分固定，B部分 ...

确实搞错了！哈哈！正确地址是http://www.zuojiaju.com/forum.php?mod=viewthread&tid=80016

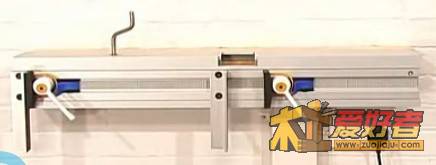

我说的工件如图所示：

关键就在椭圆形框住的齿条（淘宝有卖，不贵）还有那个方框框住蓝色的扣钮（可自制）！您要加的就是这两样！还有要把它倒过来，别的和您做的大同小异！

关键是蓝色的扣钮下有个弹簧，平时扣住齿条，您压着它扣住齿条的口松开，就可以前后移动，您松开压力，它通过弹簧的弹力复位扣住齿条，又不能动了！这就省去了您上内六角螺栓的操作！这个设计非常巧妙，DIY经常会用到，您稍加改动就可以更加适合自己！嘴笨，说不太清楚，具体您再看视频，有什么心得来交流交流！

CIWEI278629 · 发表于 2011-10-9 11:36:26

不错不错

yt_cn · 发表于 2011-10-9 20:12:07

  DIY中的雕刻机仿形机具（续四）... ...

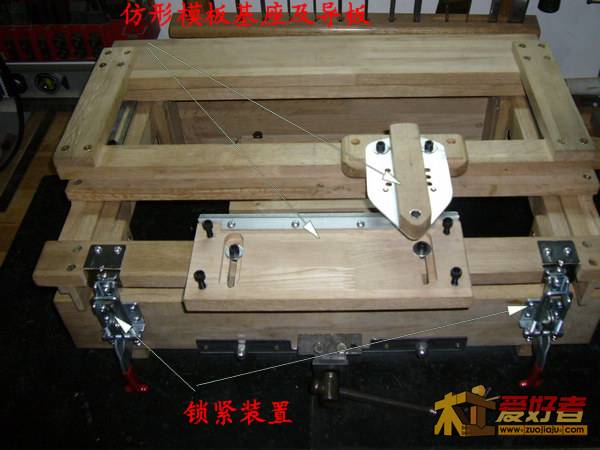

   今天完成仿形模板基座、仿形导板和锁紧装置的加工。

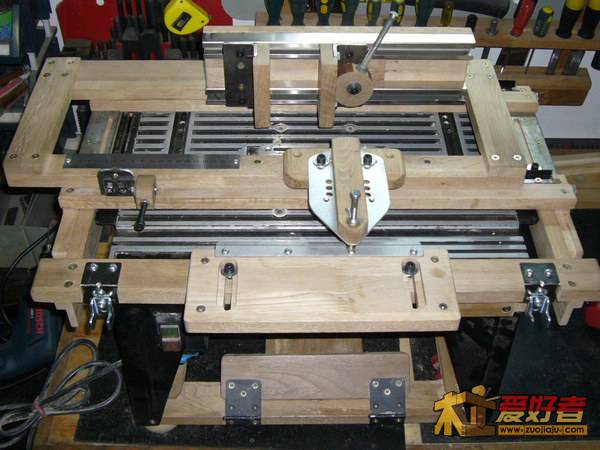

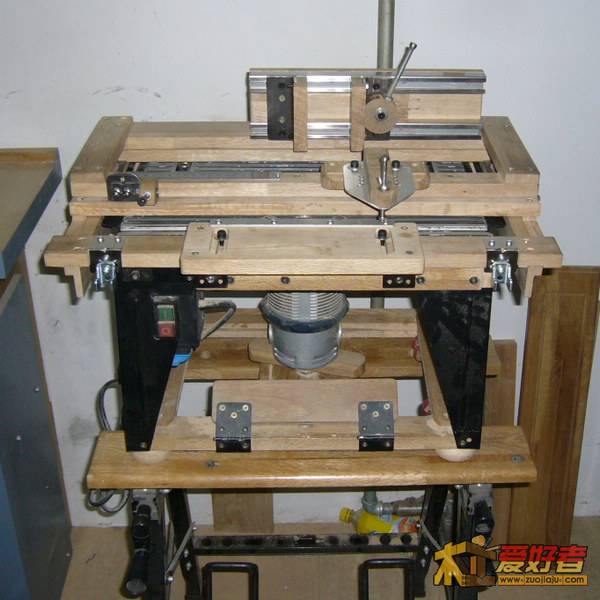

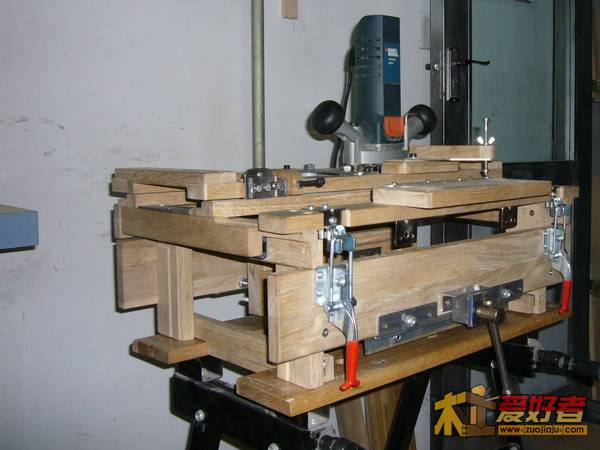

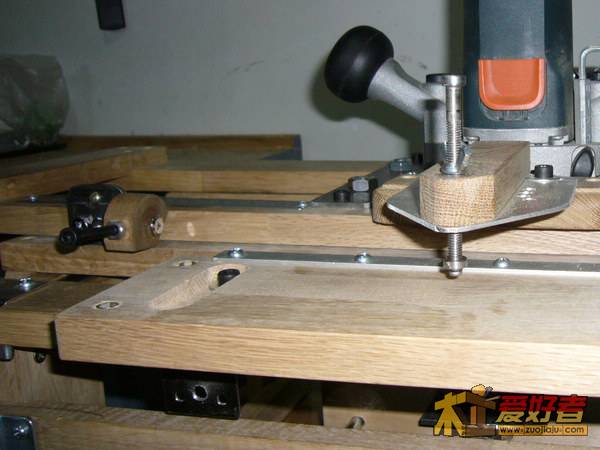

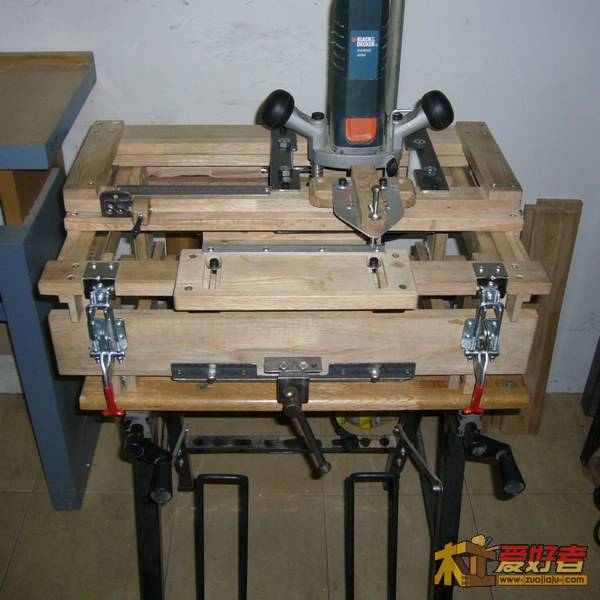

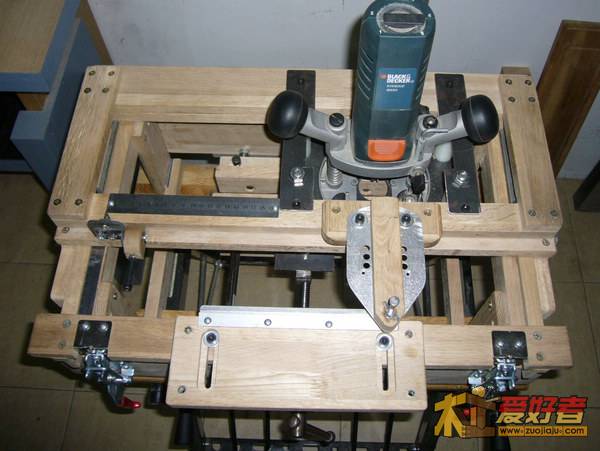

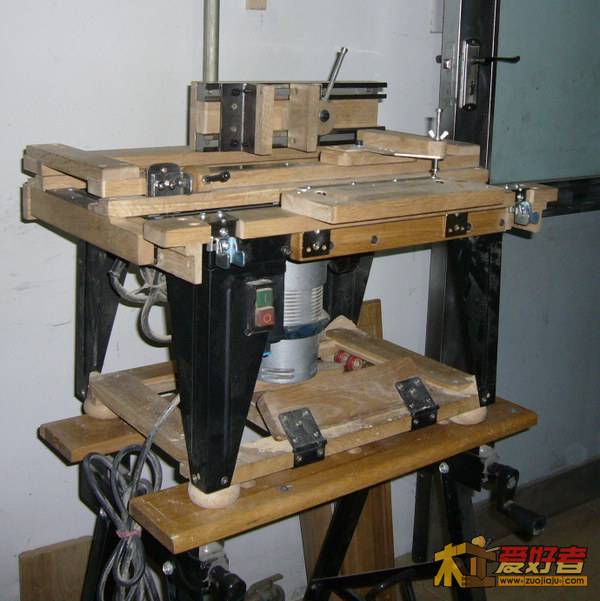

   半成品图

武清万松 · 发表于 2011-10-11 19:31:12

厉害啊，学习了，等做好了怎么用还要介绍一下

上班的猪 · 发表于 2011-10-12 09:24:43

楼主老大很有心啊，
自己也想搞一套这样的东西，但是自己好懒，做东西不是批量做，感觉就为了一个功能而做一个辅助工具很累人。
还有几个问题，全木结构，用久了会不会松动，
还有，是不是把功能简化些，加上些提高精度东西，只做开榫眼用？这个功能做小件家俱用得着

yt_cn · 发表于 2011-10-12 17:54:44

上班的猪发表于 2011-10-12 09:24
% M' J; d7 s8 q) q楼主老大很有心啊，
* r8 i2 j) F6 i0 E: H3 j) N0 N自己也想搞一套这样的东西，但是自己好懒，做东西不是批量做，感觉就为了一个功能而做 ...

楼上你好！你说的很对，爱好者一般不做批量活。在做此装置时也曾经纠结过，但做下来就收不住手了，追求功能多些，有尝试新结构和功效的想法在里边，好在预想的功能都实现了，比较欣慰。关于木结构会不会用久了会刚性不好，影响精度。估计会。在设计时采取了一些相关结构，另外，我选用的是比较硬的柞木，同时采用了一些金属连接件，一定程度可保证刚性。期望与你多交流。
