木工速夹装置的制作与使用 --- YT之作法（2）

yt_cn · 发表于 2011-9-23 20:03:05

本帖最后由 yt_cn 于 2011-9-24 16:05 编辑

木工速夹装置的制作与使用

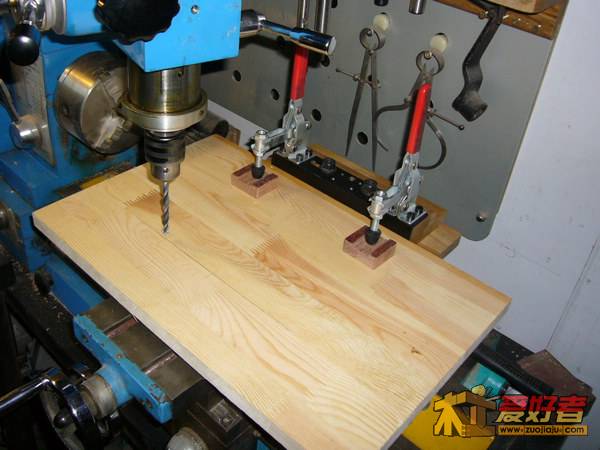

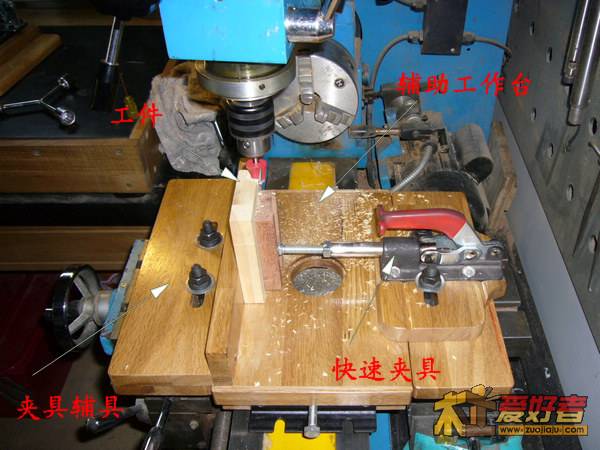

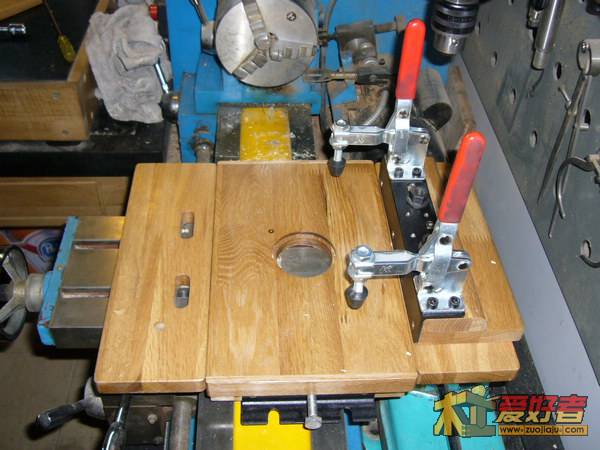

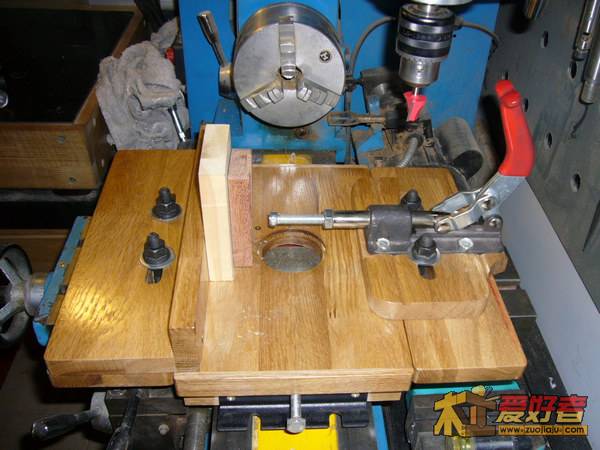

   快速夹在机械加工等行业应用广泛，在木工加工中也是很受欢迎。如何方便使用快速夹，是木工DIY爱好者关注的一个课题，为此，本人制作了两种快速夹紧装置，即A型速夹装置和B型速夹装置。其原理是将快速夹安装在特定基座上，基座设有与工作台、常用设备连接的安装孔，快速夹+基座=速夹装置。同时，制作一套夹具辅具，与速夹装置配合使用，形成速夹系统。本案的长形安装孔可以符合己有的木工台、工具机和一些辅助工作台的安装（结构）尺寸。本速夹系统使用极为方便，特别适用于工件批量加工，大大提高效率，大概是G夹等夹具的数倍功效。
   本案特点：“速夹系统=速夹装置+辅具  ”    “速夹装置=快速夹+基座”
   在此将自己的这一拙作贴出与木友们交流，看完要记得“顶呀”！    先谢谢啦！

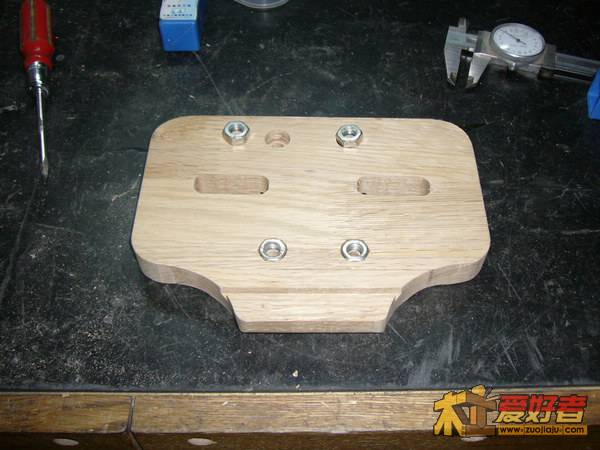

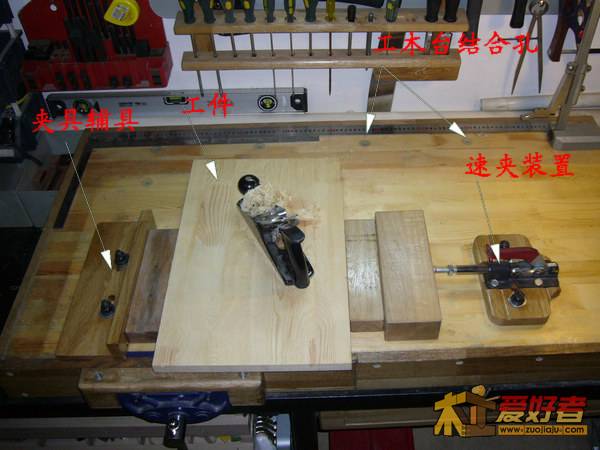

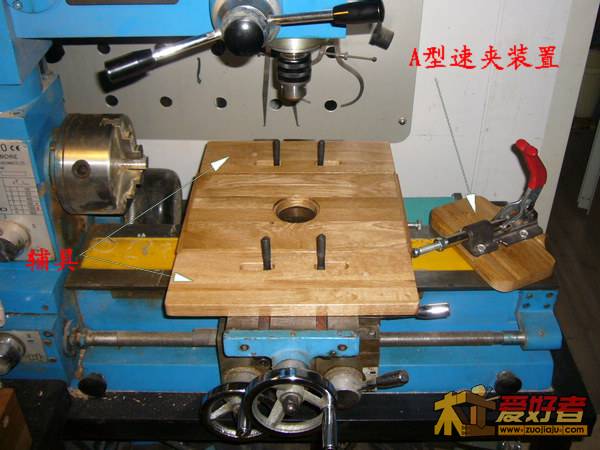

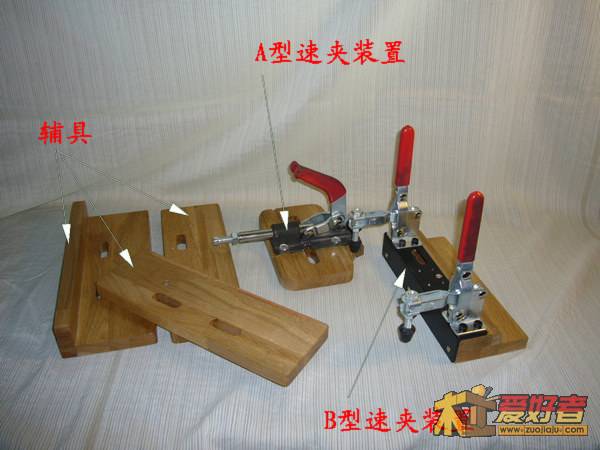

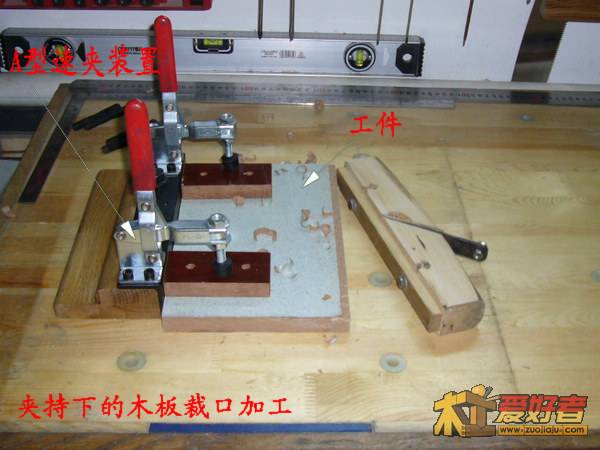

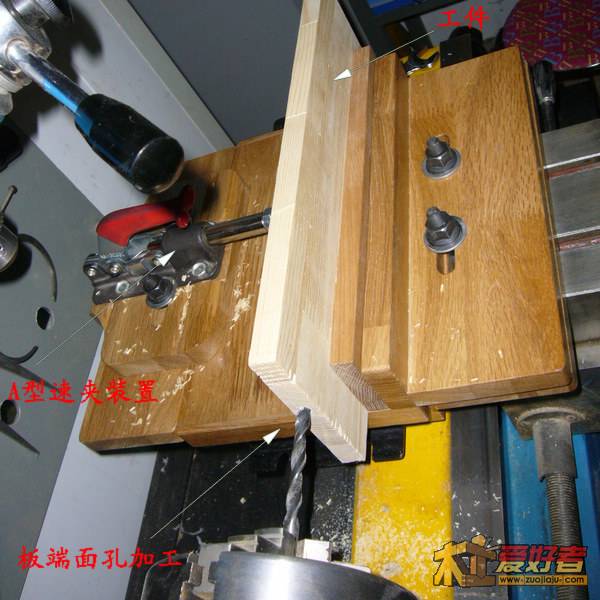

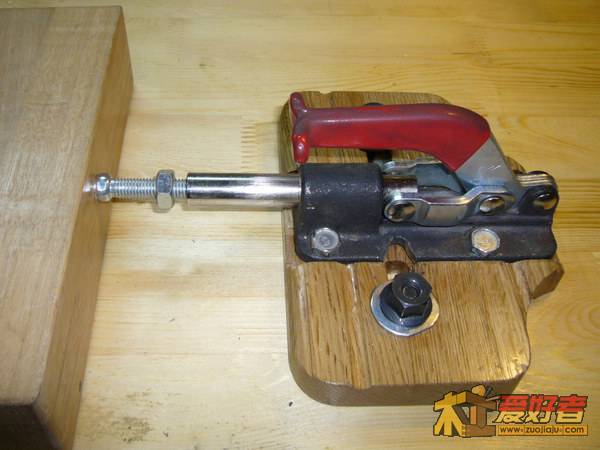

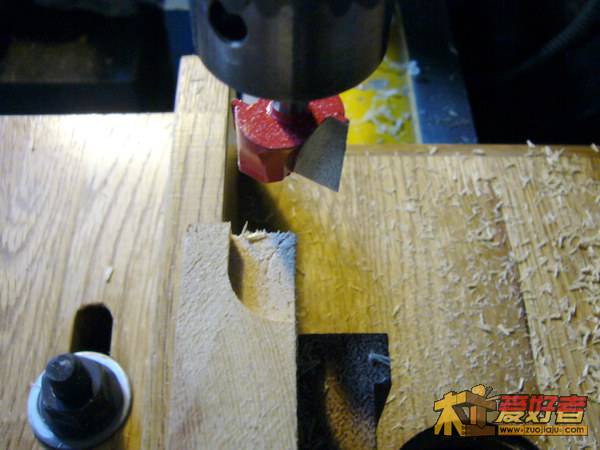

1、速夹装置系统图
