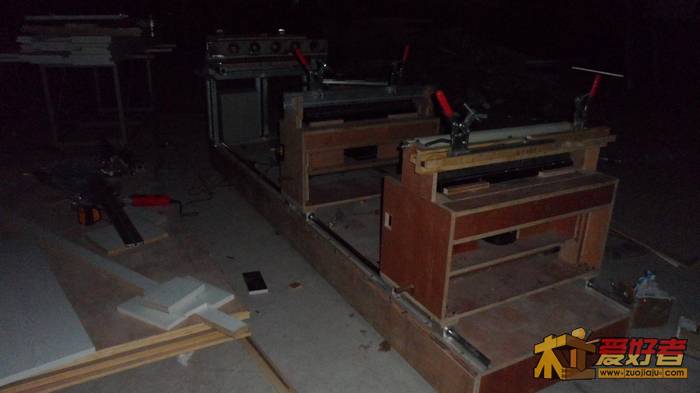

大型工具3排钻DIY 研究制作了半个月，明天基本可以完成了。33-34楼有更新。

hou008 · 发表于 2011-9-5 23:51:29

楼主很强大

魔豆 · 发表于 2011-9-5 23:54:48

楼主厉害！支持下！有没有设计图分享下

hxyj1 · 发表于 2011-9-6 19:27:26

本帖最后由 hxyj1 于 2011-9-6 19:50 编辑

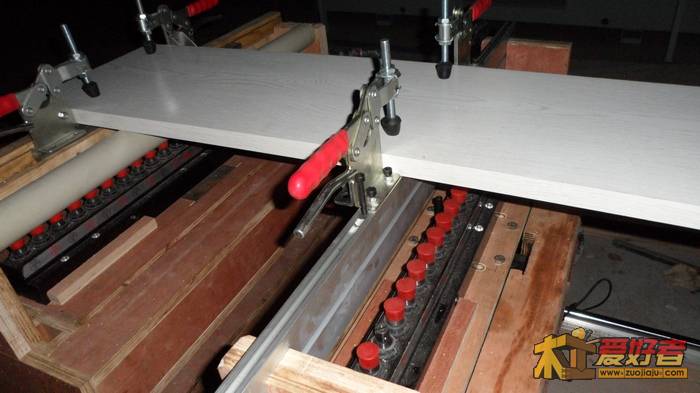

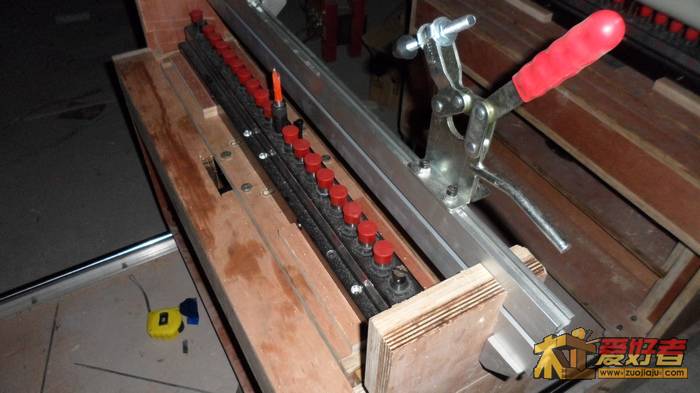

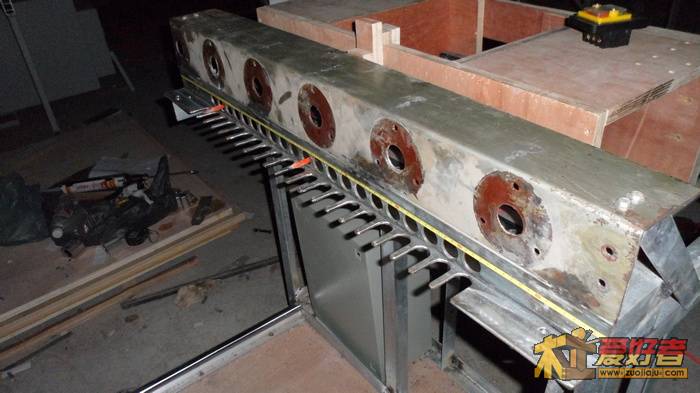

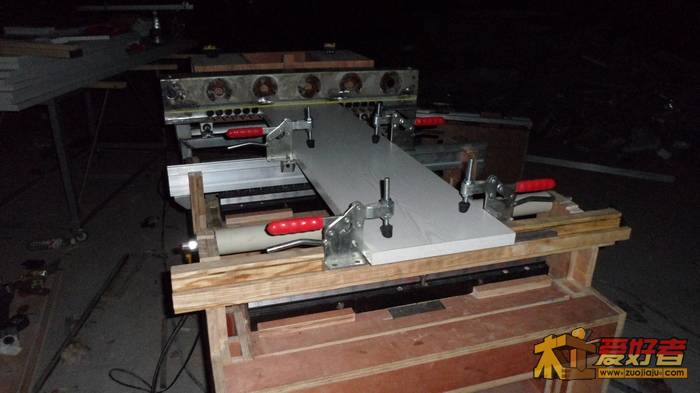

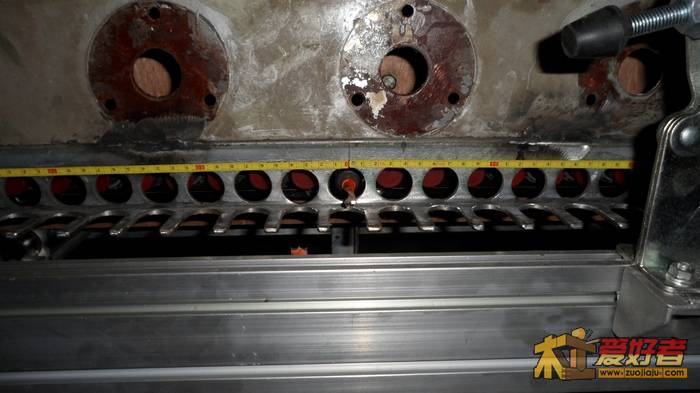

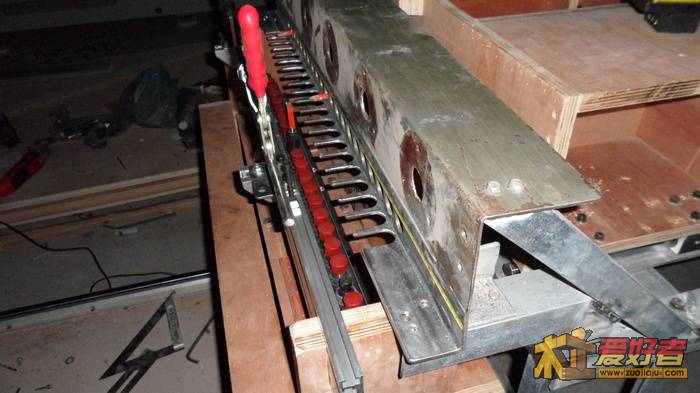

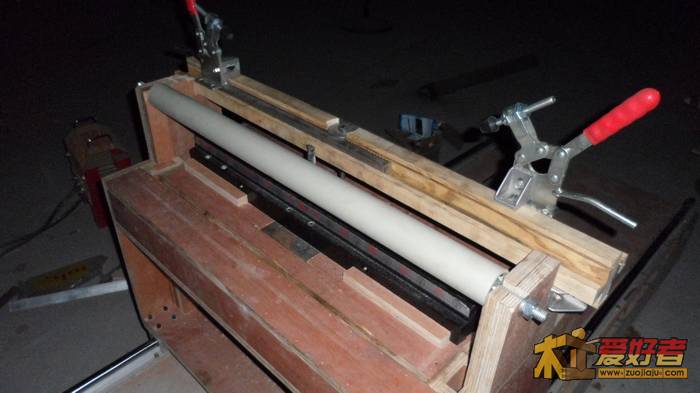

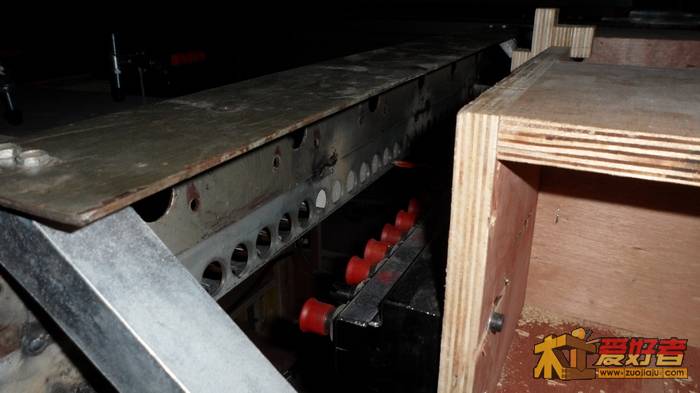

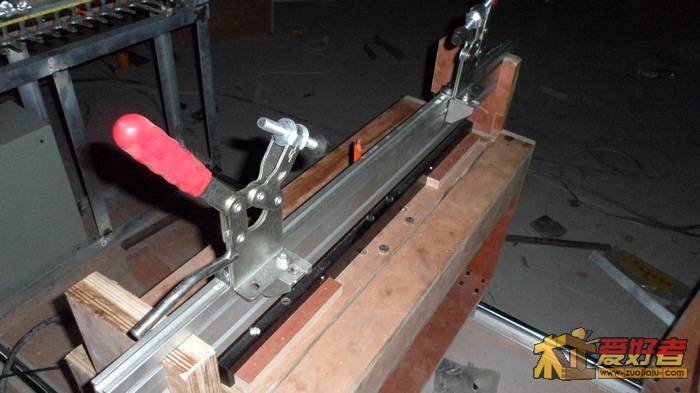

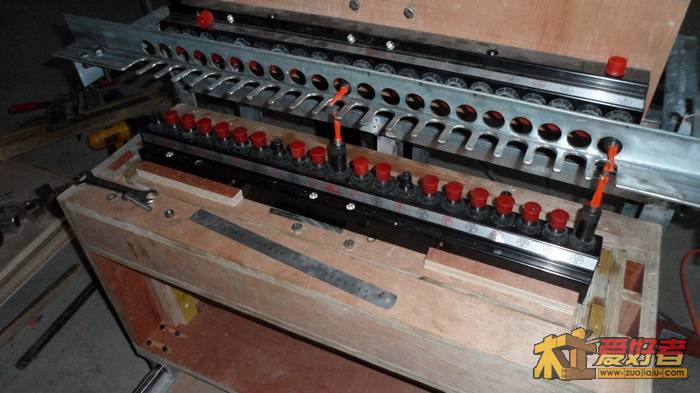

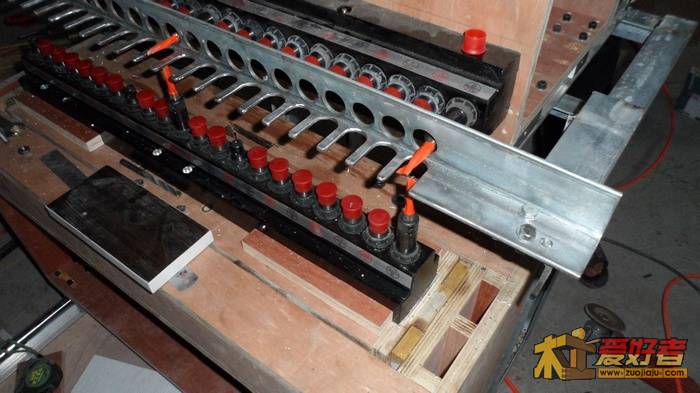

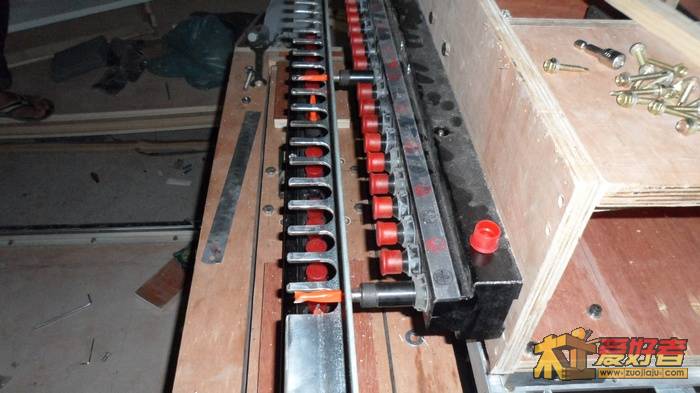

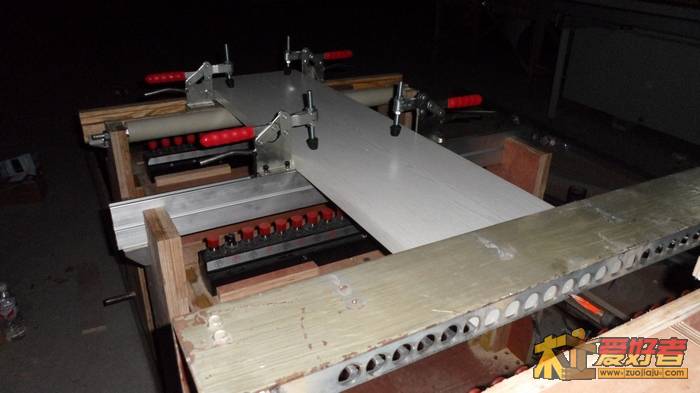

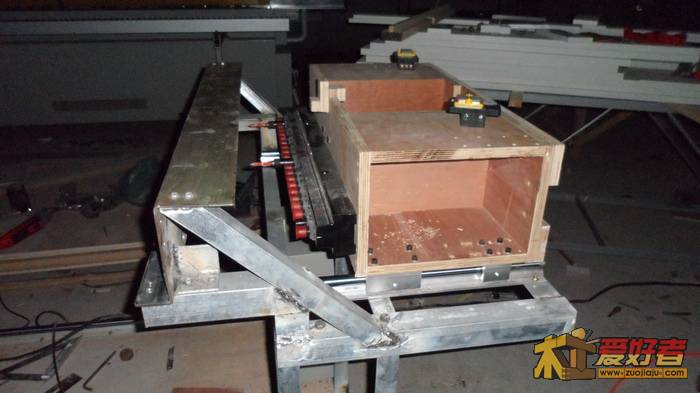

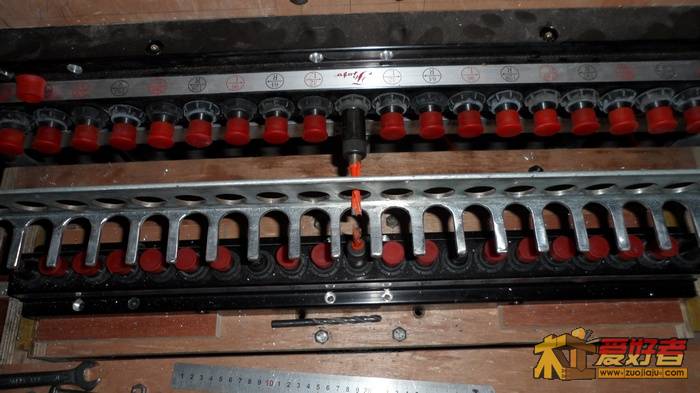

这个排钻是做板式家具的必备大型设备，所有的二合一、三合一、紧固件的孔都由它完成。还有几个快速夹没到货，在路上。等来了就加在固定的那一头做压料把。那个带齿轮的压料把是可以自动居中的，往前推时，对面那个压脚也自动往中心靠拢的。目前测试误差不超过1毫米。今天没完成是因为有人要我做几串手珠，所以又搞车床去了，再次改良了一下。

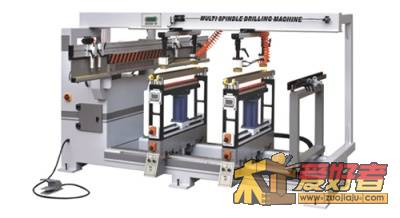

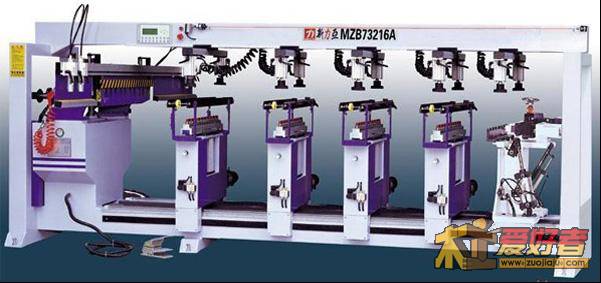

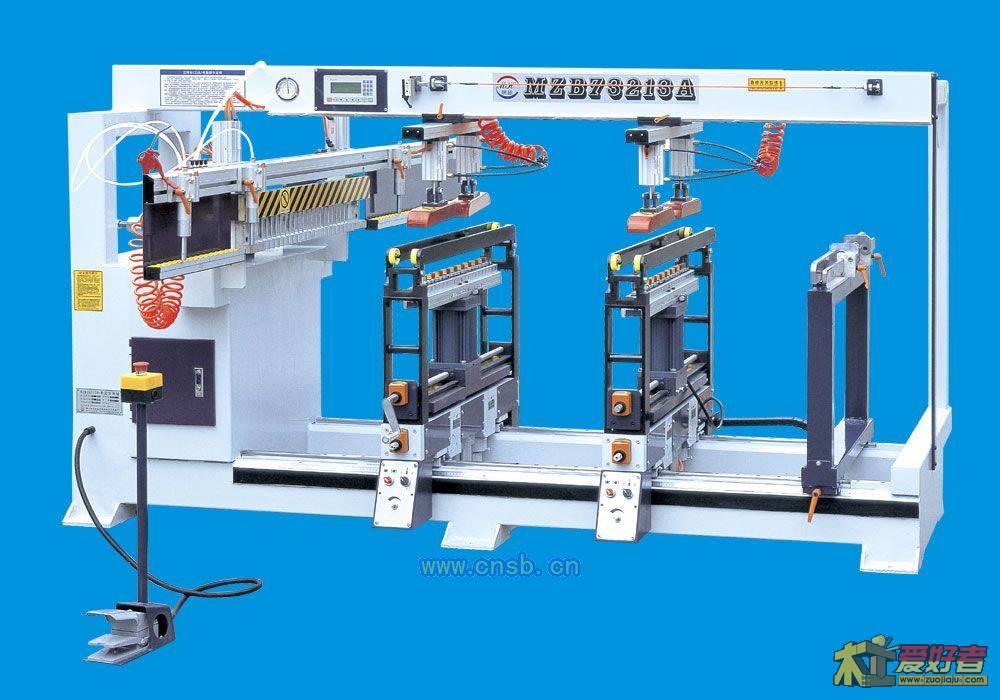

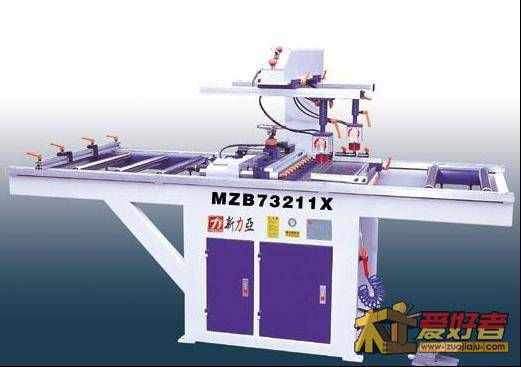

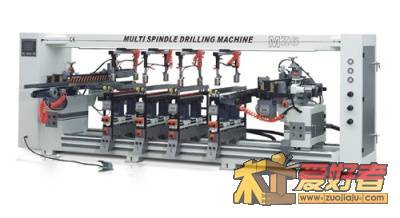

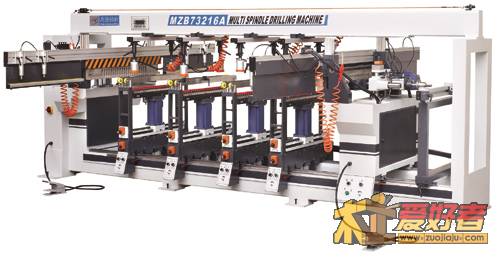

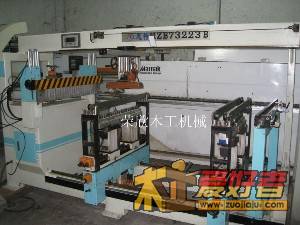

下面我发几张工厂生产的标准设备排钻图。2排钻、3排钻、4排钻等。

hxyj1 · 发表于 2011-9-6 19:31:43

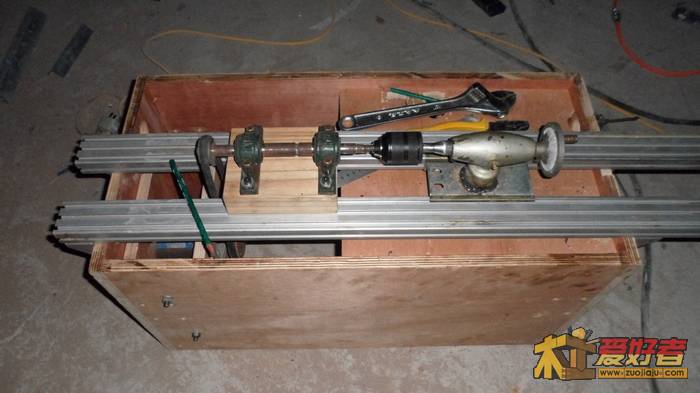

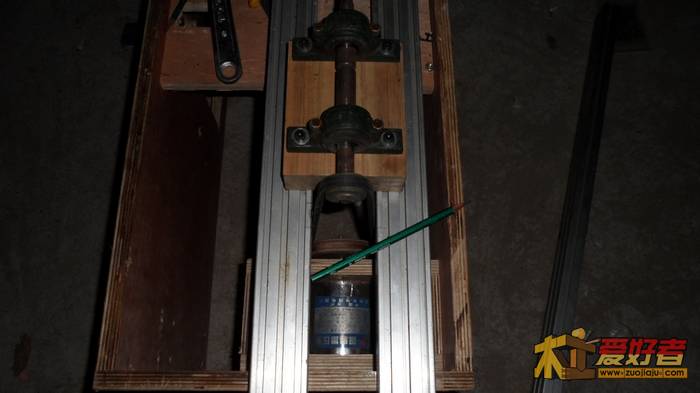

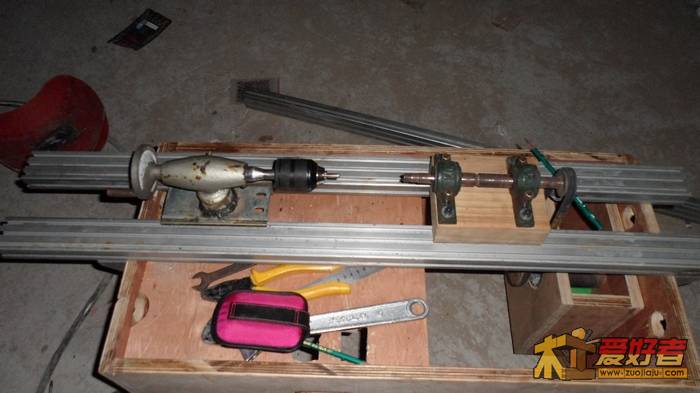

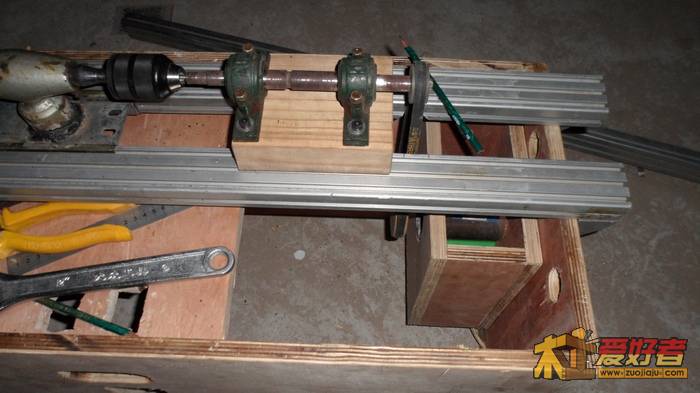

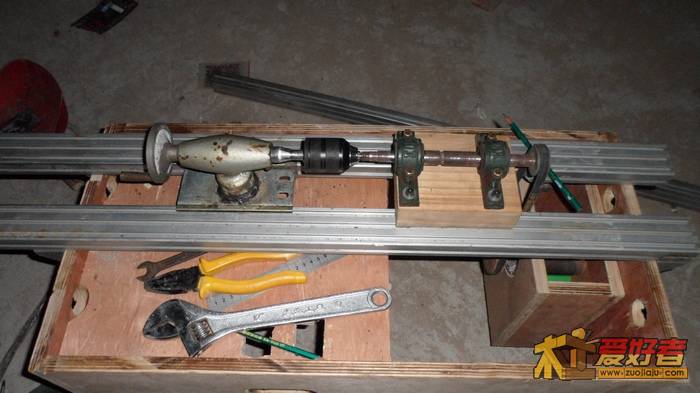

我的小车床也做了个大手术。提高了稳定性，减低了一点转速，用木头车了个大点的葫芦，替代了原来的小葫芦。明天还要做个简易夹头。

dxzj · 发表于 2011-9-6 19:53:43

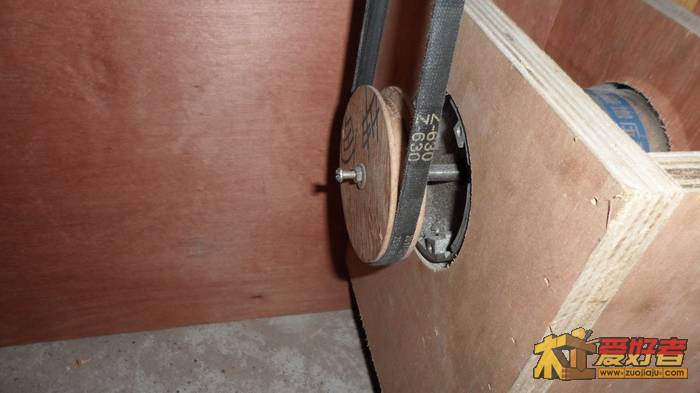

思维很开拓、皮带轮有个性。

duanyzyz · 发表于 2011-9-7 00:06:33

没见过排钻是怎么工作的，楼主完工了最好上个工作的视频给我们见识下。

280094144 · 发表于 2011-9-7 00:33:42

哎哟！我的嘛呀！
太牛X了！

00lengqiang00 · 发表于 2011-9-7 00:43:12

我只知道排钻是用来打孔的一般都是要求精确分一排多少个钻头的。。是板式家具打孔加工的一个设备。。。。

hou008 · 发表于 2011-9-7 22:26:06

有点明白了，继续关注

环境认证 · 发表于 2011-9-9 13:11:00

的确是高人。机头那卖的。

榉木家具 · 发表于 2011-9-9 21:36:58

这排钻电机和钻头很贵吧 DIY和买二手的成品比较有优势么？楼主

爱家工作室 · 发表于 2011-9-18 17:11:23

我们木友做家具，楼主你就做设备，不是一个等级啊，牛。

houmade · 发表于 2011-10-9 22:20:45

佩服楼主的动手能力，我以前也想着要做个排钻，现在只作了个单排的，很是好用，整天不停机的工作效率比买的单排钻效率还高，精度没差别。给你点建议，机架怎么能用木头做，不结实耐用，并且笨重啊，你的钻体推进部分应该用气动装置要不效率、调整肯定是达不到要求的

www.cc · 发表于 2011-10-12 17:35:02

看懂的基本使用方法也看懂了就是不知道怎么打预埋件今天看了看我家的成品衣柜推拉门的那种竖板是60的里面的板是50的后面还有后背板的槽子请问这种情况下怎么给60宽的板子上打预埋件的眼的最好视频

likh01 · 发表于 2011-10-12 21:28:24

都看不明白。
