DIY的小车加强改造中

yayaww · 发表于 2011-8-25 12:24:00

吸取各位意见，立即改正：

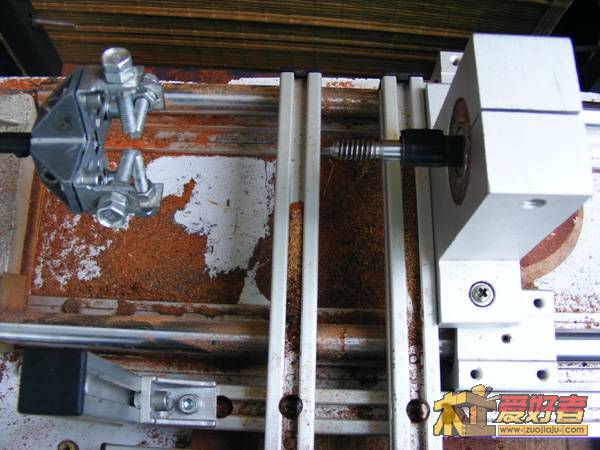

改正后整机图片：

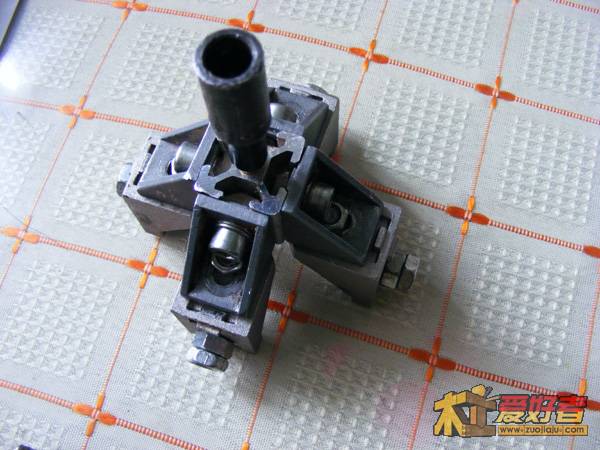

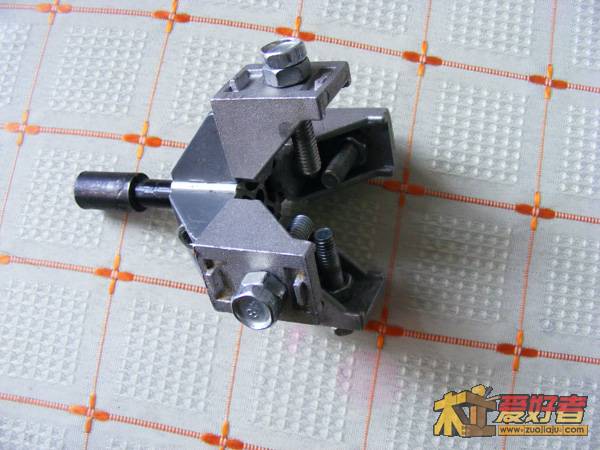

1、卡盘，简化，改用角件

2、顶尖，改短，更加稳定
[attachimg]428772

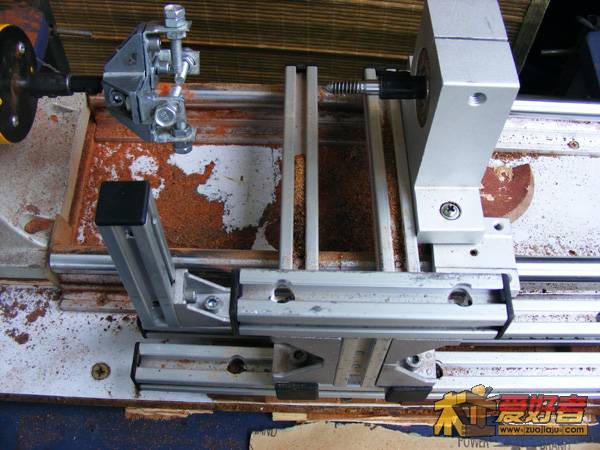

3、刀架左侧安装一立柱（多余材料），以防卡盘打手，和车刀过线

4、上木试车：比前面稳定多了[attachimg]

天堂以爱吻我 · 发表于 2011-8-25 12:35:22

很强大，动手能力真的太强了

dxzj · 发表于 2011-8-25 12:38:36

楼主有思想!

hrzoy95 · 发表于 2011-8-25 16:08:34

本帖最后由 hrzoy95 于 2011-8-25 16:54 编辑

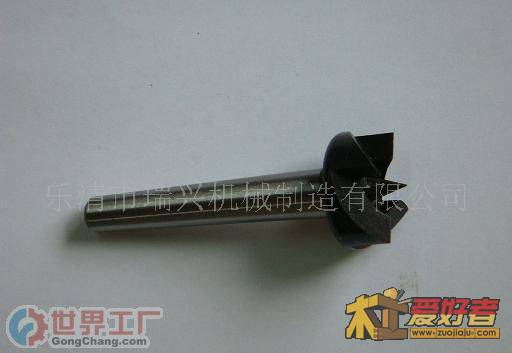

就是木工车床顶尖，图片在这

大别山候鸟 · 发表于 2011-8-25 16:51:54

真的强大。

甲木土 · 发表于 2011-8-25 20:49:00

谢谢楼主分享，谢谢

fcuso · 发表于 2011-8-25 21:19:25

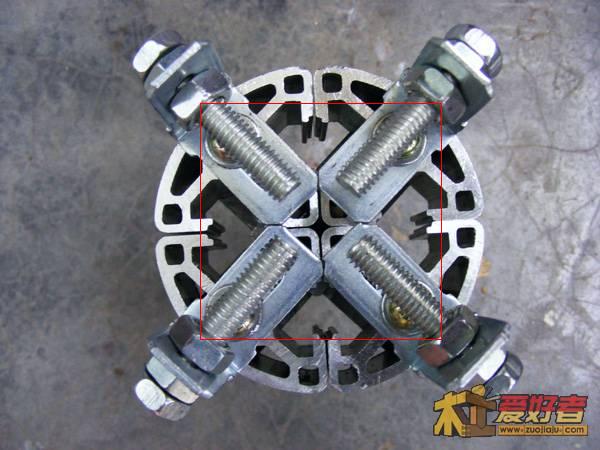

上图红线用角铝代替

方框加一个方铁把这个卡盘结成一体

寻找幸福的猪 · 发表于 2011-8-26 12:08:11

卡盘设计的很好、不错！

二宝木旋 · 发表于 2011-8-26 13:46:12

很好很强大

rea3 · 发表于 2011-8-27 21:12:43

强大的楼主

xxxjc · 发表于 2011-9-1 09:06:37

好难学哦。

yayaww · 发表于 2011-9-1 18:48:13

小车几天没捣鼓了，今天将顶尖拿回了，又改进了卡盘，还是舍不得买，太贵了，利用了个电风扇的壳子，将整个卡盘装进，更加牢固，图随后上

长海辰风 · 发表于 2011-9-1 21:55:39

高手！厉害！学习了

yayaww · 发表于 2011-9-2 08:10:28

听取坛内木友意见，积极改进小车关键部位，卡盘和尾顶尖

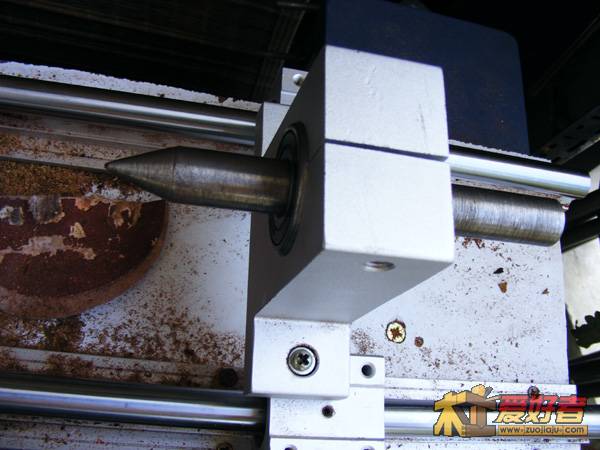

昨天回老家去，我兄弟帮我车的顶尖已完工，拿回装上如图

卡盘继续DIY，实在是舍不得米米，也是检验下自己的能力
坛内木友建议将原有卡盘结合成一个整体，主要是为了安全和刚性

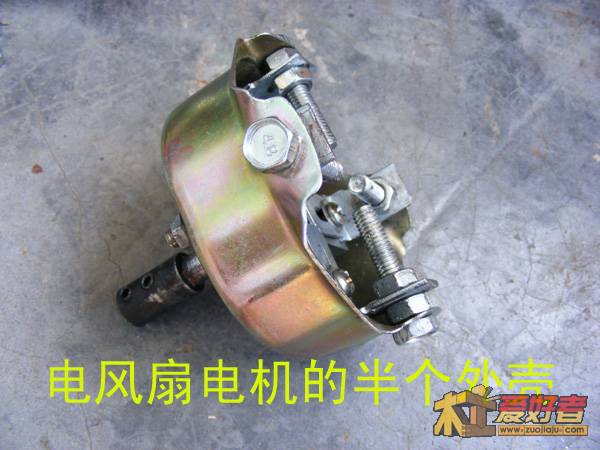

左思右想不得，记得上次一个破电扇拆了，好象电机有两个壳子好用，拿出一看，比划比划，果然可以利用
立即动工：

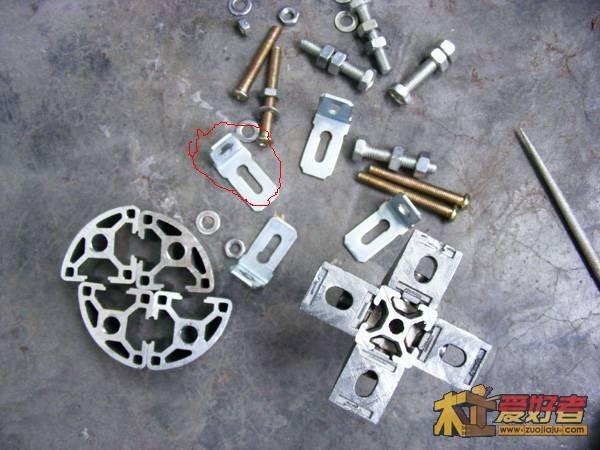

将卡盘原有弧形型材去掉，直接用角码

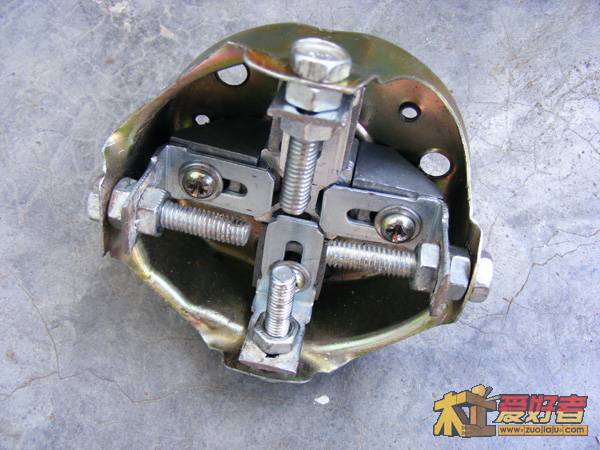

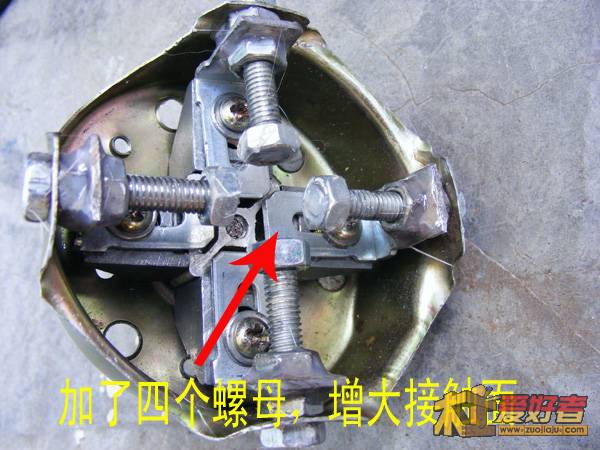

并在四根螺杆头上加一颗螺母（五金店的老板都白送我了，虽然没几个钱，面熟了，哈哈）
DSCF9719 拷贝.jpg

并将所有螺丝螺母处加AB胶凝固，就等待试车了

tanling · 发表于 2011-9-6 21:53:14

本帖最后由 tanling 于 2011-9-6 21:54 编辑

居然没人来顶~~~~没天理啊~~~~
