请教，圆柱体两侧如何打孔？要求钻孔通过中轴线？

兔子尾巴 · 发表于 2011-7-31 20:27:36

平台和高度游标卡尺，划线绝对准。

hoige · 发表于 2011-8-1 13:26:27

用个手扳钻慢慢钻，慢慢调整
呵呵呵
画好图夹台钻上，精度够了不？？
不然上加工中心？？？

朱雀之翼 · 发表于 2011-8-2 01:23:19

唉，我发现最后还是用笨办法比较合适，先从一边量好尺寸用小口径钻头打一个洞，仅仅打一半，然后另一头同样开打，也就是两头先搞定，然后再打通，这样里面再不准也看到，只要外面准了就行。然后合适了再换大口径钻头，反正都是手工测量，手工钻孔，笨方法能办事

fireman78 · 发表于 2011-8-2 01:36:24

本帖最后由 fireman78 于 2011-8-2 01:40 编辑


fireman78 · 发表于 2011-8-2 01:45:51

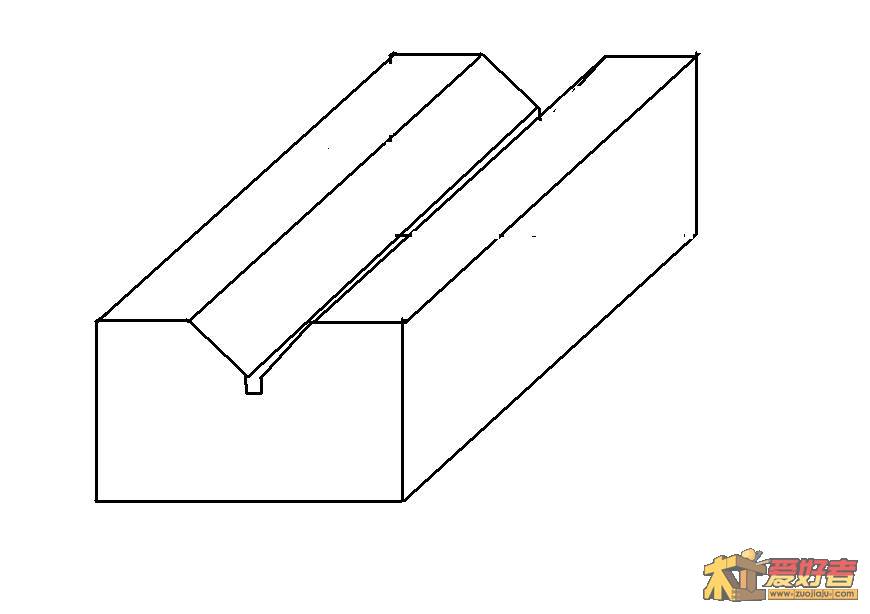

V铁先要装夹到台钻上，打表撩正Y轴并且居中（相对钻头），然后将圆木棒放在V型铁上，用压板固定，打孔绝对不会歪的，就是一批木棒直径有粗细也保证居中。

fireman78 · 发表于 2011-8-2 01:54:51


18986409265 · 发表于 2011-8-2 19:48:04

台钻精度有没问题,下面用v型槽定位.

gaobing800420 · 发表于 2011-8-9 15:04:41

{:5_316:} 参观学习！
