自制蘑菇头台钻——书架模型

holyland

开局照例先放成品。




然后，且听慢慢道来：
我一直很喜欢蘑菇头台钻，感觉是工业和艺术的结合，比起现在千篇一律的方块体台钻，更有古典机械主义浪漫（杜撰）气质。

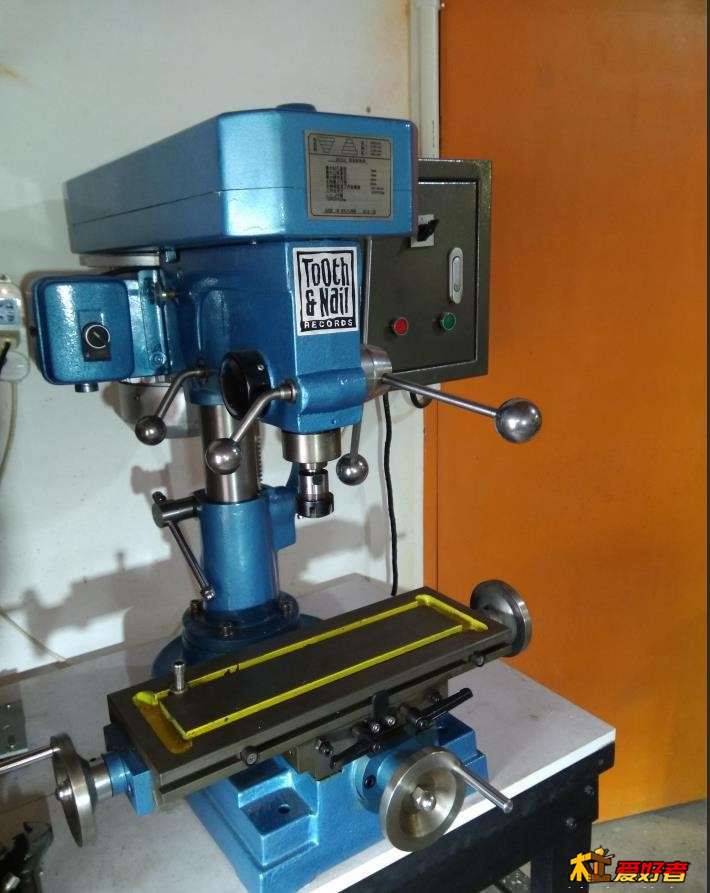

不过，我已经有了这个


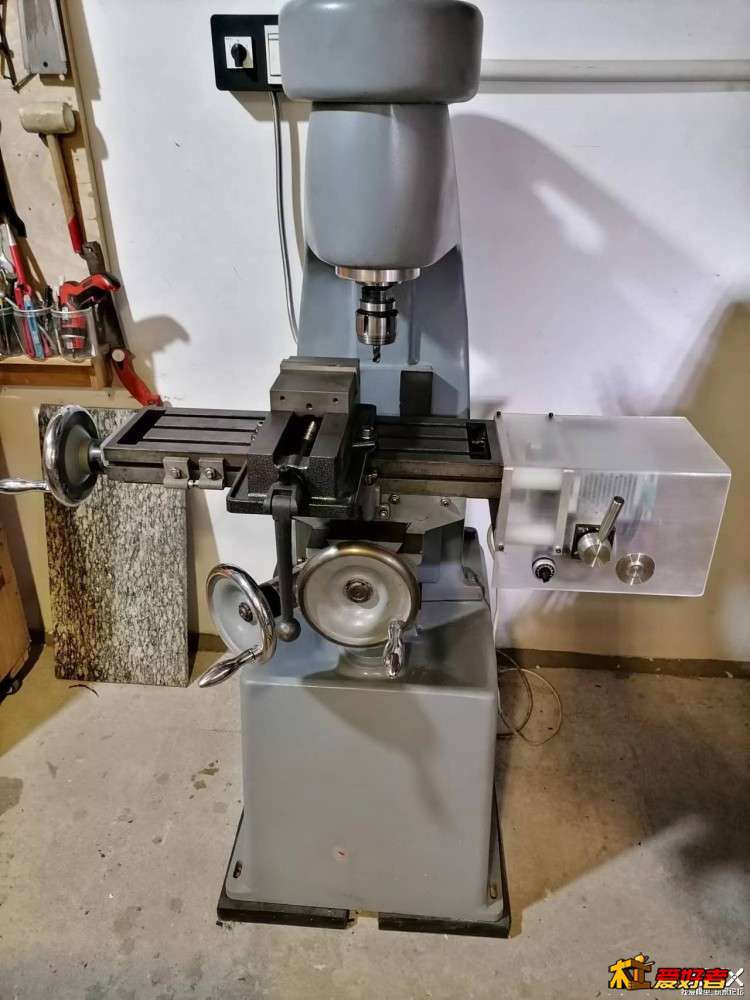

这个



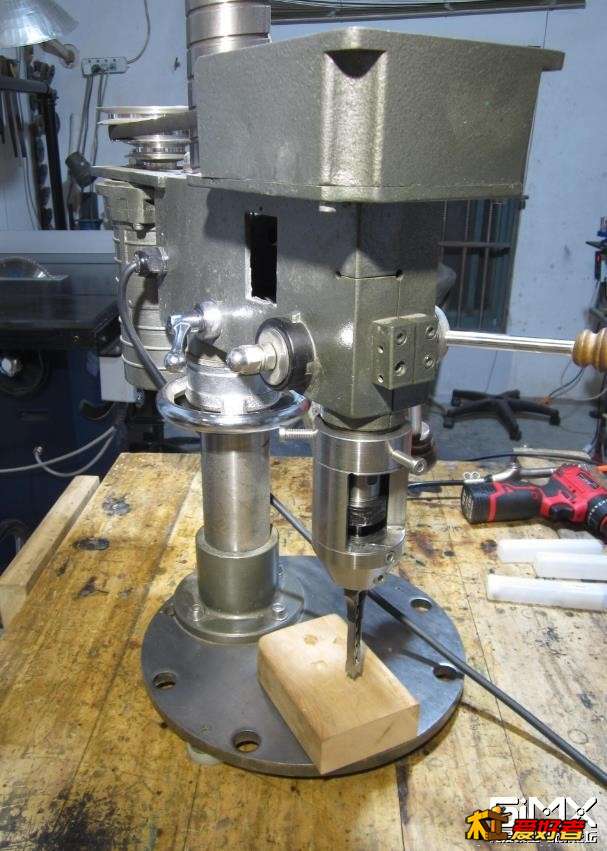

还有这个，


以及这个，


勉强也算是固液并存，核常兼备了，
再添一台蘑菇头，也实在没地方放了。

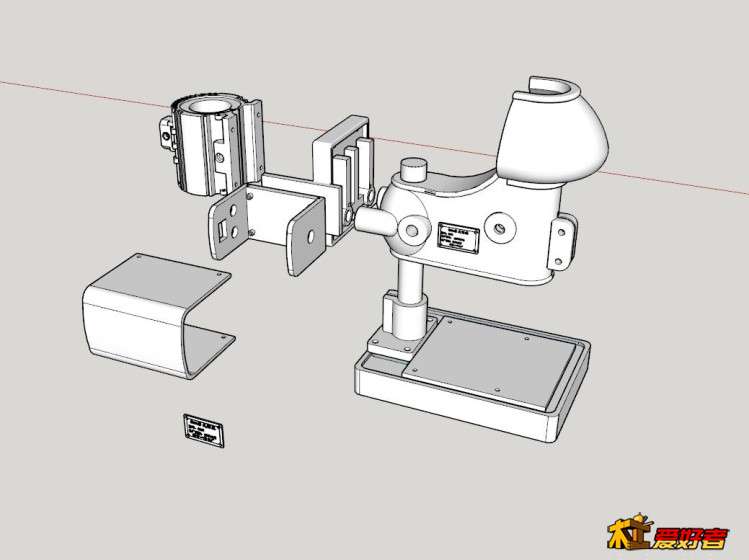

好在今年入了3d打印的坑，于是就找出很久不用的cad和草图大师，磕磕碰碰地建了模。



制作过程图片丢了不少，不过毕竟是个结构简单的东西，也没啥好拍的。

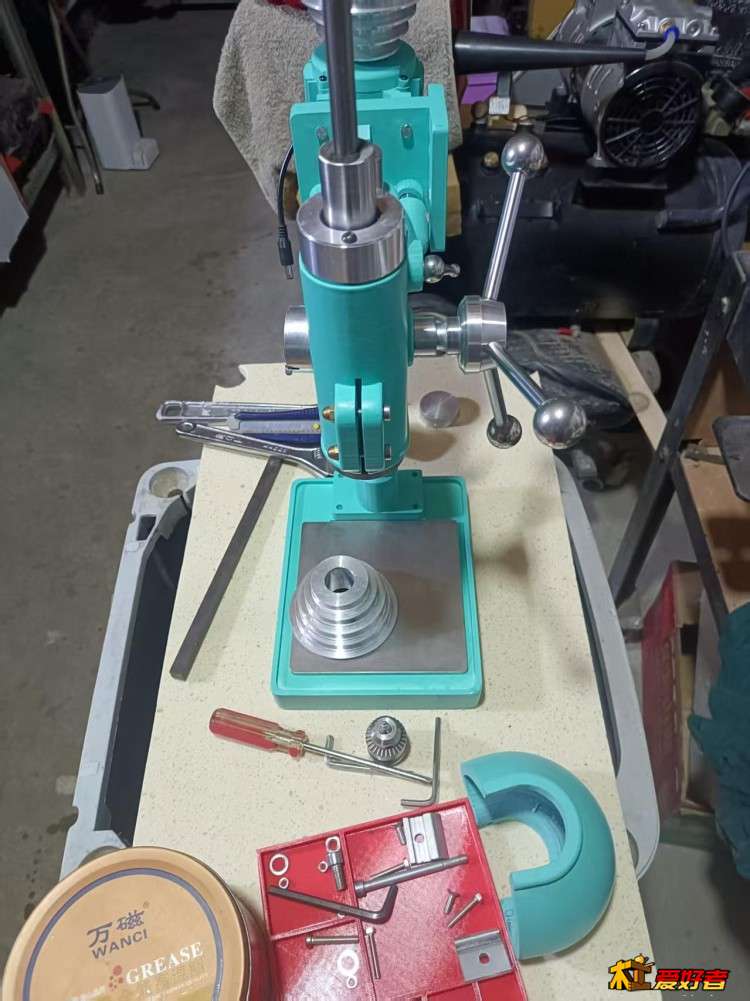

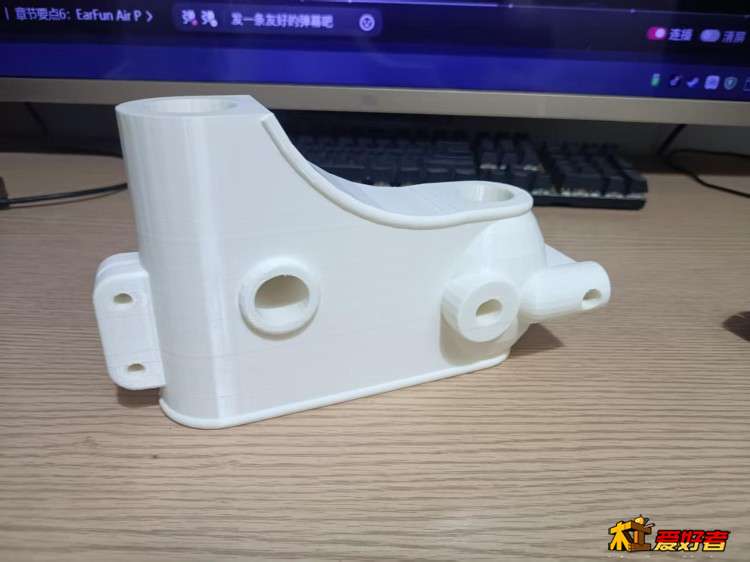

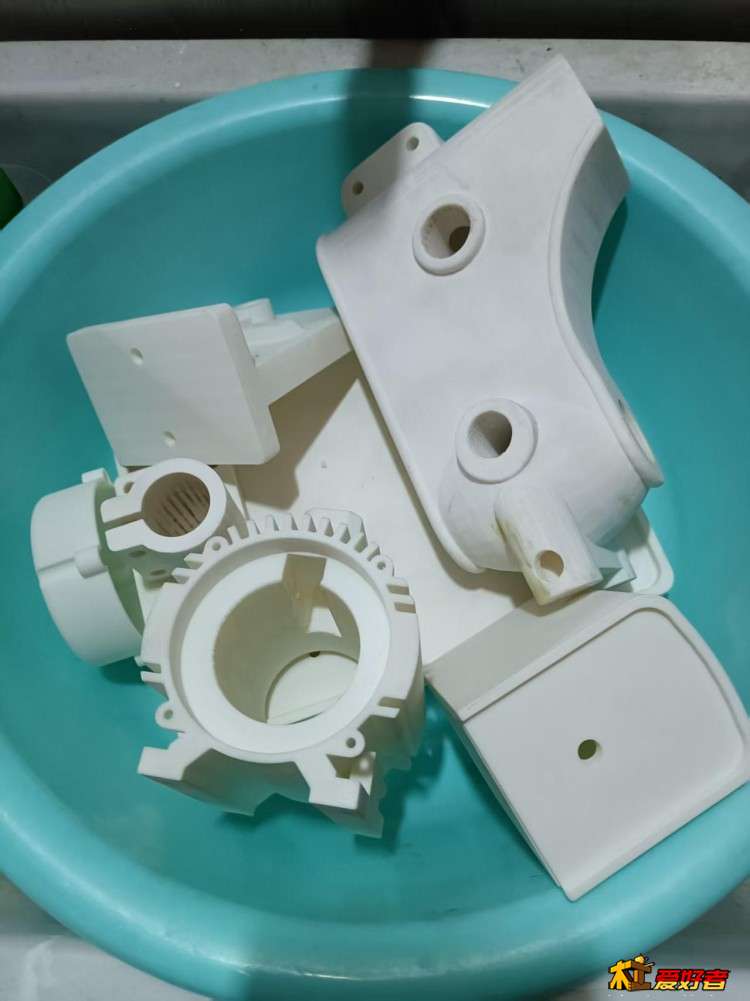

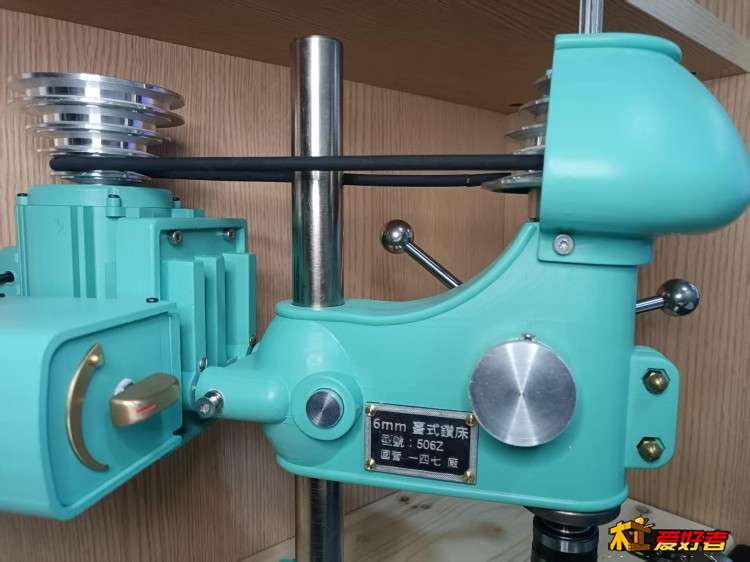

这个主轴箱和底板是ABS，立柱钢管镀铬，其余用拓竹PLA超韧材料打印，强度高于ABS。

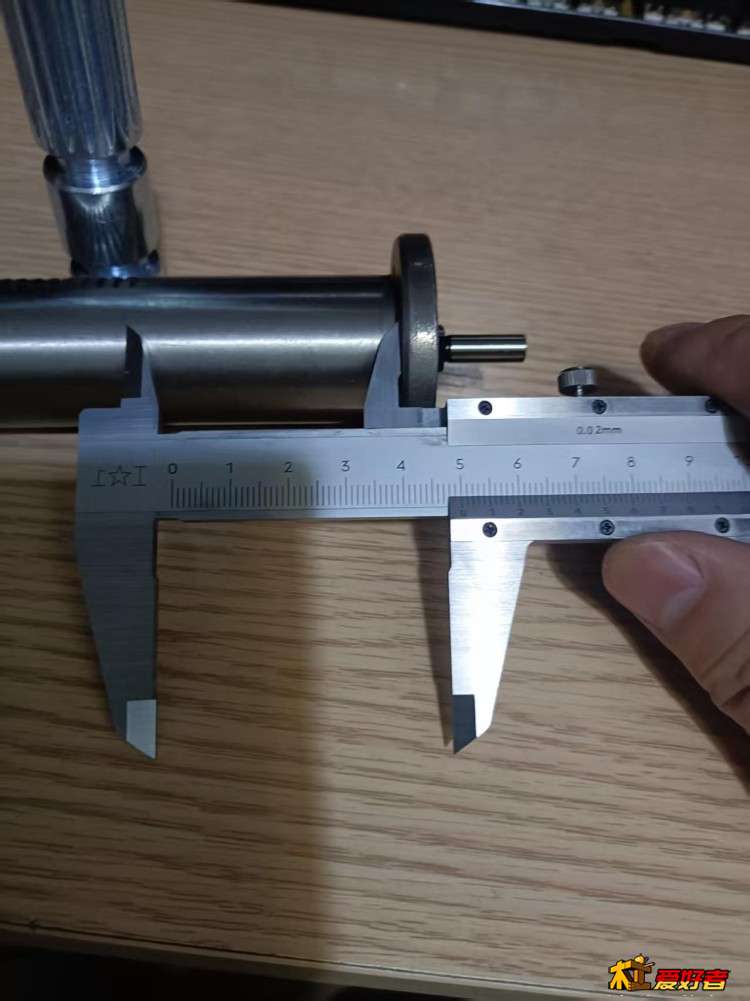

主轴用了成品，花键套，皮带轮轴承套（图上铝合金内），所有结构按照真实台钻复刻。

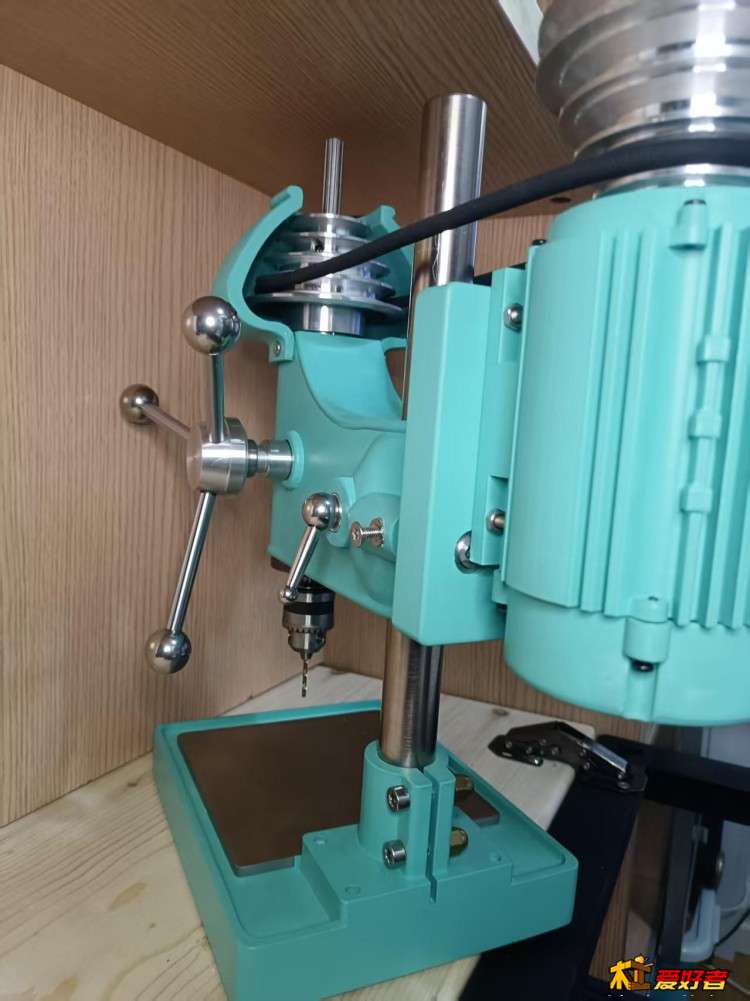

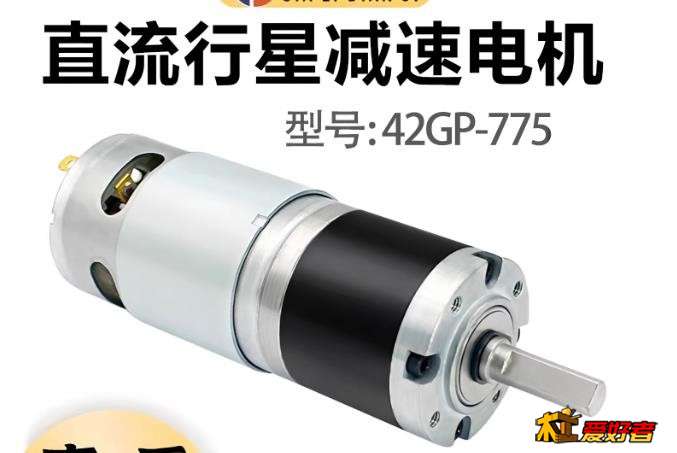

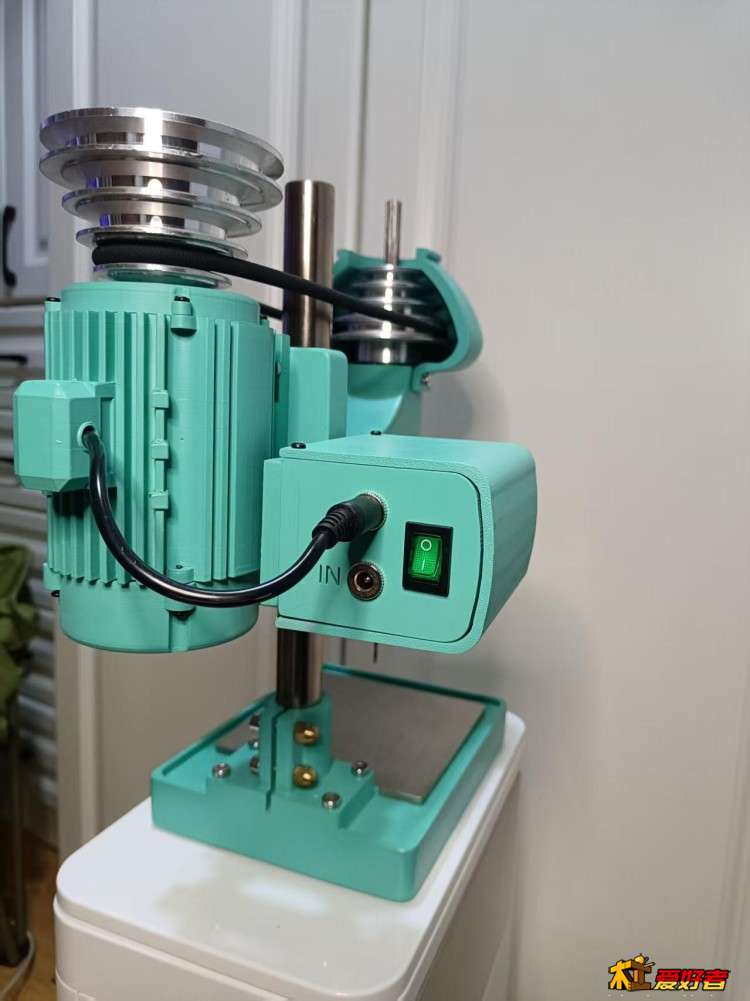

建模电动机外壳（参考了makerworld网站上Lukas的模型），里面塞了个775电机。优点是扭矩还行，缺点是噪音大，塔轮晃悠。







就是这个

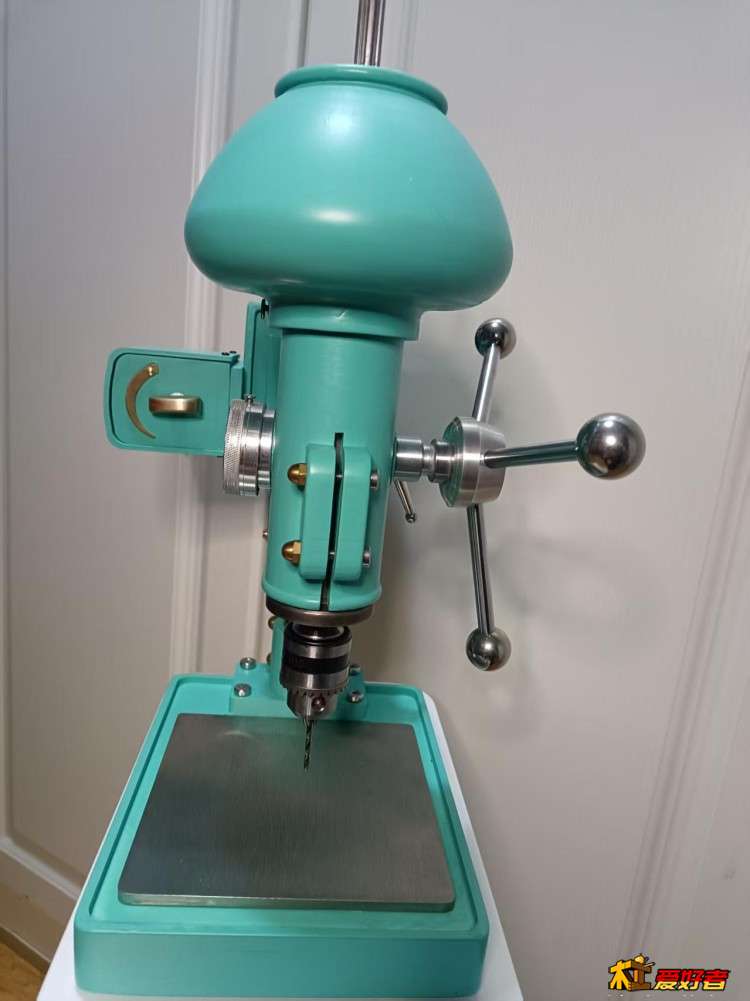

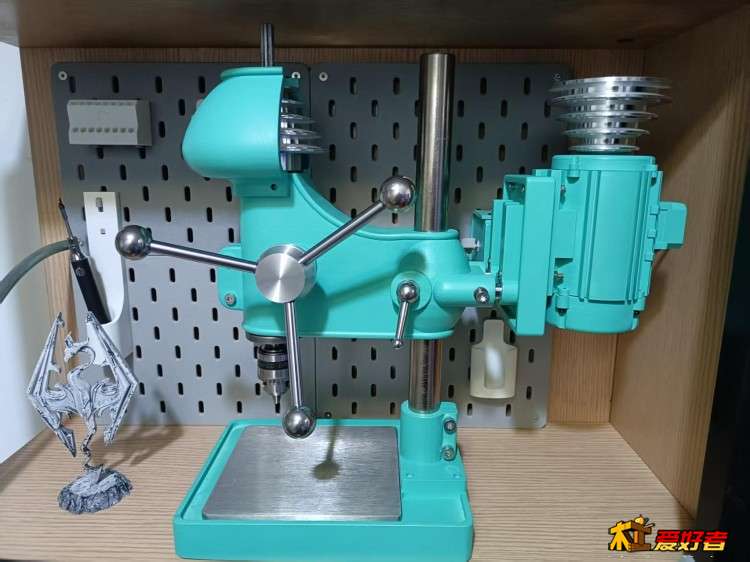

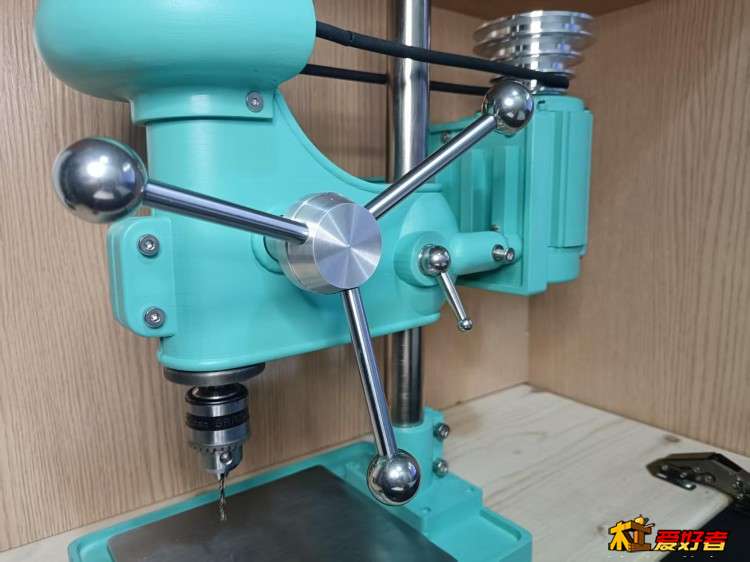

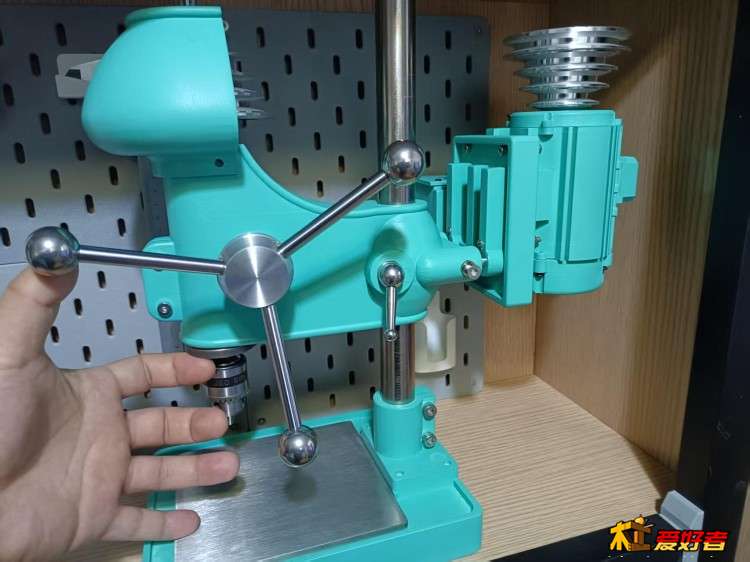

5mm不锈钢工作台面，整机大小可以放书架上，参照手掌。




细节还是尽量做了，例如不锈钢手球，黄铜旋钮、速度标识，铭牌之类。

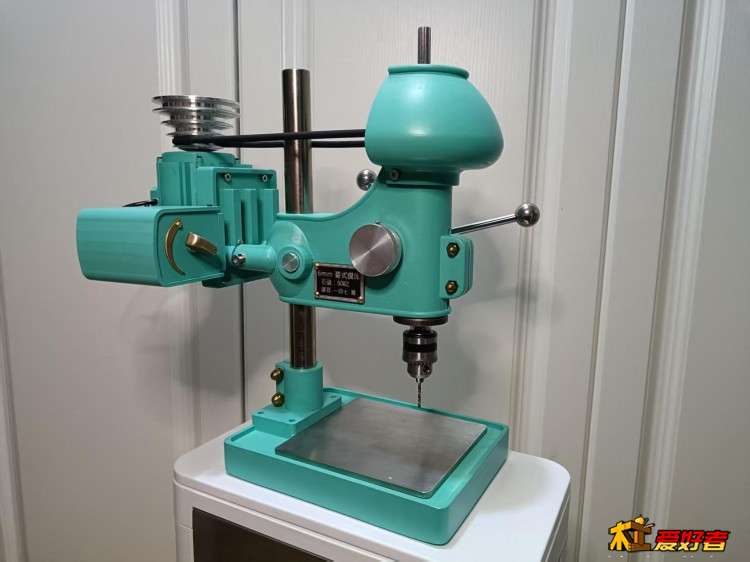

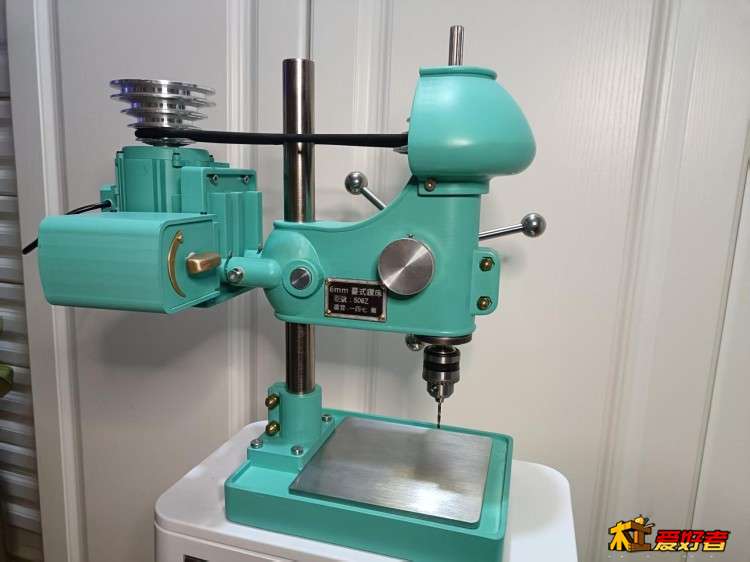

前后左右看看，还算满意






虽然是个模型，但结构和普通台钻相同，轻度使用也是可以的。有时间补个使用视频上来。

opop1988

dingyubo

真有你的，服了。

九流文化

你前后左右看看，还算满意，我连上下也看了看，也很满意

成都清水鱼

这才是真爱呀！

bomp

做得真好，厉害！！

石心木人

zhou6363521

老师你好，很久没上论坛了。多年前看了您用减速机壳体做铣床，当时我也买了一整套的东西，到现在还没组装，最近收了台车床刚收拾好，想把当年的小铣床也组装起来。看了您的那个小铣床现在已经不用减速机壳体了。想问下您是用减速机壳体有什么问题或者弊端么？如果有我在考虑要不要也改了方案。希望您看到能回复我一下，十分感谢。

woodhandle

手艺真好

szxbeluga

佩服！

holyland

zhou6363521 发表于 2026-3-26 22:24
老师你好，很久没上论坛了。多年前看了您用减速机壳体做铣床，当时我也买了一整套的东西，到现在还没组装， ...

称不上老师，共同探讨吧。



先说减速机壳体的弊病——精度和刚性一般，
原因是两端轴承是松配合，存在间隙，
我之前帖子里也说了，是用专用胶解决，但毕竟影响精度和刚性。
当然优点是便宜，好安装，要求不高可以用。
之前我不是用光轴做了一批木工车道杆给群友，换了钱去买回转盘嘛，
当时铣12光轴时的铣床，用的就是减速机头。
可以翻老贴看看效果。

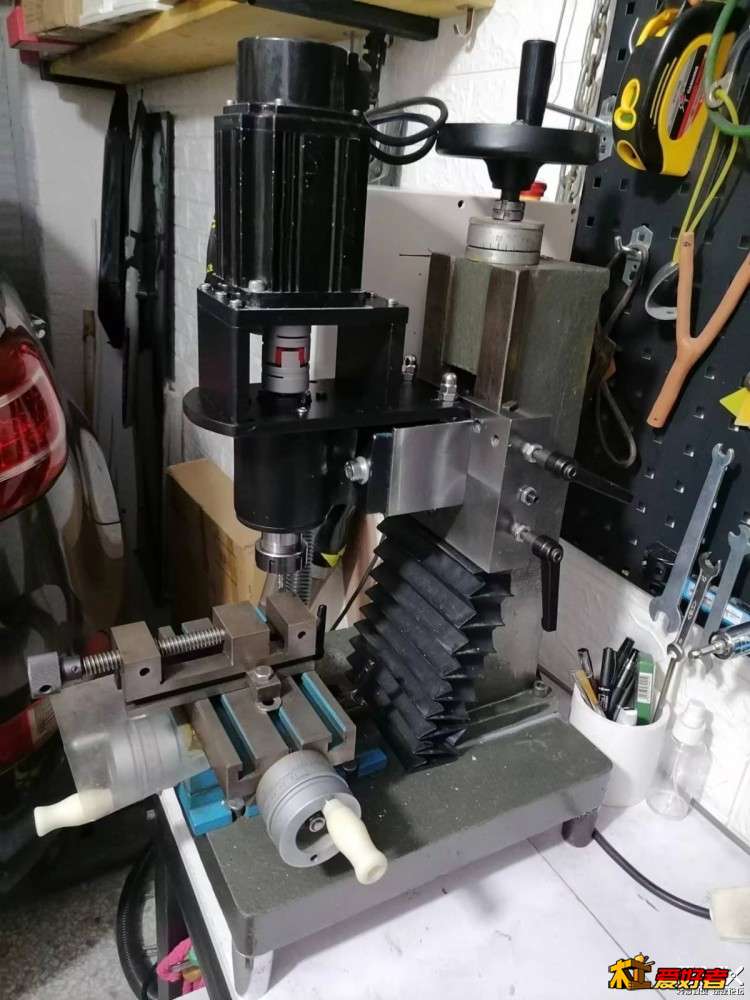

我是喜欢折腾，那个小铣床后来换了滚珠丝杆升降，铸铁轴承座做机头，伺服做动力。
造价上去了，提升还行.
至少4mm铣刀，下刀1mm不锈钢很容易（请看日鼎伺服那个贴）。

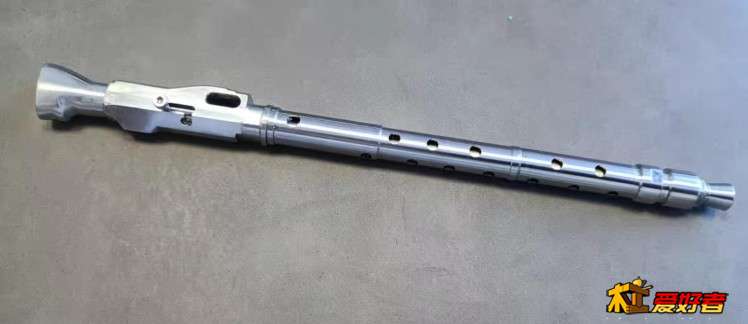

后来用不锈钢做了个机枪笔（24cm长），图上加工效果（控制好速度和深度，刀痕很轻）。
