夜深人静开空压机——自制超低成本消声器

holyland

空压机是非常有用的东西，
各类气动工具，喷漆、喷砂、吹尘、吸尘，工作室必备。
但是噪音太大，特别吾等阁楼党，是仅次于角磨机的禁忌工具。至于车库党和阳台党，更是想都不用想。


其实就算角磨机，门关好了也还能接受，
但是空压机的低频噪音，可以轻易穿透楼板，不断挑拨你邻居的怒气值。


为此我想了很多办法，甚至用二手的空调压缩机改装静音空压机。
但是都太复杂，成本也高。

绕了无数弯路后，还是用弹簧减震＋膨胀室消声器的原理搞定，可以将普通的550w奥突斯空压机噪音减少到50分贝左右，
关键是低频噪声（低沉的嗵嗵嗵）近乎消失。
现在即使在夜间开机，也只相当于人正常说话的水平。隔壁房间稍不注意就听不清楚。
这个方案好处是改造成本极低，性价比高，总共使用四个减震弹簧，一个气管接头，合计6块钱。
——强烈推荐。
厂家可以抄袭，到时候给我寄点样品来试用就可以。



弹簧减震原理很简单，在机头下垫四个减震弹簧，再将空压机放在一个软垫上。


但是，开机时低沉的“嗵嗵嗵”声很难消除，
想了很多办法，要不效果差，要不影响进气，导致机头过热。


直到研究了膨胀室消声的原理，一个茶叶罐就解决了问题。原理很简单，气流通过突然膨胀的空间，会导致声阻抗（声波传播阻力）发生突变。
关键设计参数

• 扩张比（m）
  腔室截面积与原管道截面积的比值（�=�2/�1m=S2​/S1​）。扩张比越大，反射越强，低频消声效果越好，但需平衡气流阻力。
• 腔室长度（L）
  腔室长度需满足 �=(2�−1)�/4L=(2n−1)λ/4（λ为目标消声频率波长，n为整数），以最大化目标频率的消声量。
• 频率特性
  • 有效消声频率范围：&#65533;<&#65533;/(2.82&#65533;)f<c/(2.82D)，其中c为声速，D为腔室直径。
  • 最大消声量：Δ&#65533;=20lg&#8289;(&#65533;)ΔL=20lg(m)（分贝），例如扩张比m=5时，单级最大消声量约14 dB。





.......实际随手拿了个锥桶和一个茶叶罐卡在一起，拆了空压机过滤器装上去，然后低频噪音立刻消失，非常神奇。
实测运行电流无变化，不会导致空压机过热。
也可以用pvc管之类的做，有兴趣的可以试试。


照片不在手机上，暂时无图，明天补。















补充内容 (2025-5-9 10:27):
照片和说明见8楼、

恨你不容易

气垫船，是不是更减震，

holyland

恨你不容易 发表于 2025-5-4 12:57
气垫船，是不是更减震，

减震简单，
降低进气时的低频噪音比较难些。

木雕木雕

那我的7.5千瓦活塞空压机是不是也能变静音呢

holyland

木雕木雕 发表于 2025-5-4 14:19
那我的7.5千瓦活塞空压机是不是也能变静音呢

我的suv上的排气消声器坏过，开起来和拖拉机一样，后来换了一个，就我把拆下来的消声器切开，查看了构造。

结构合理的消声器，可以将汽车排气管的噪声，从拖拉机般爆发声降至怠速时几不可闻。
7.5kw的空压机，也不是不能减轻。

噜噜啦啦噜啦

等一个图片

文濤

都过了两天了，图片呢？

holyland

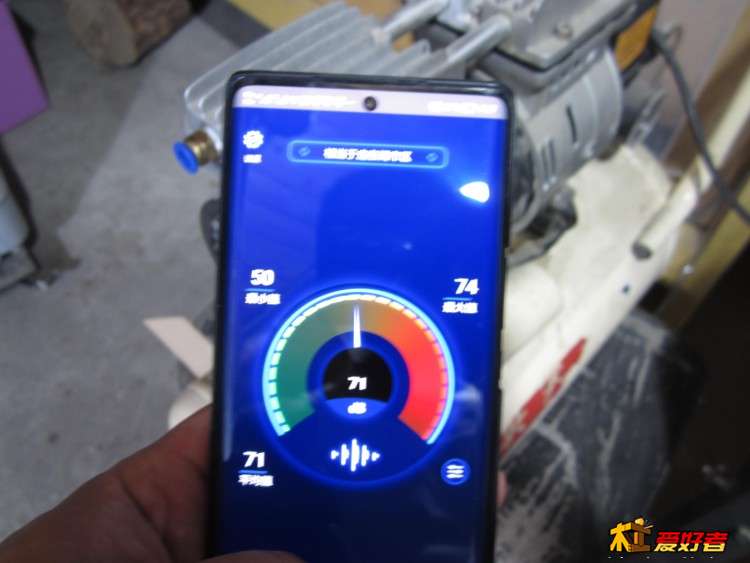

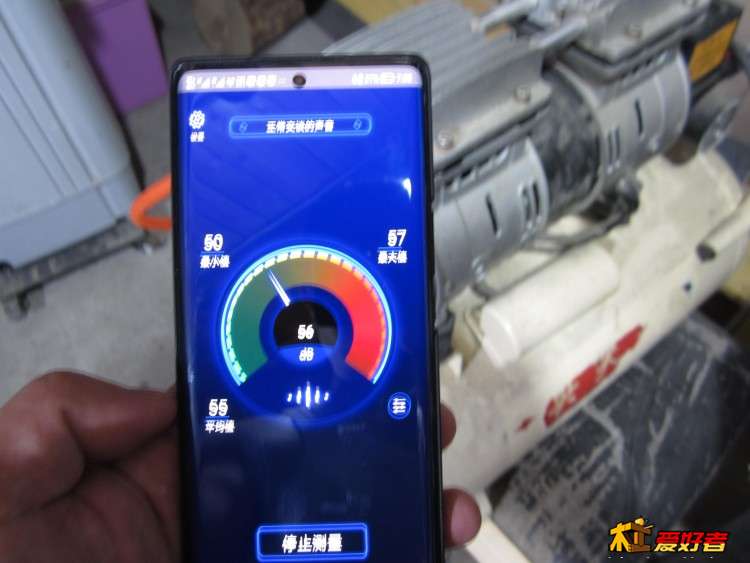

拿下进气消音，虽然有减震，但噪音仍然有70分贝。插上就只有56，实际相当于一个嗓门略大的朋友在你耳边一直叨叨叨。但你的邻居肯定听不见。

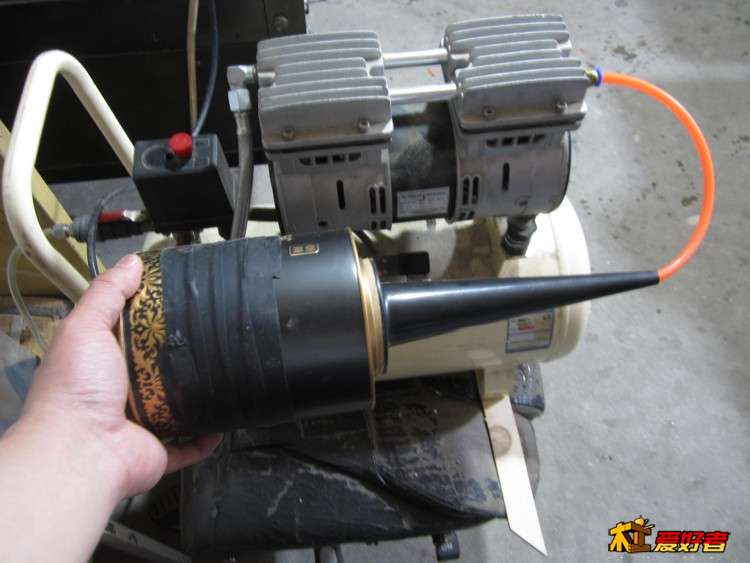

结构非常简单，有手就能做。

进气口在锥桶这边，一个10mm小洞，其余密封。
这个锥桶是加特林烟花的底座，本身就带个孔。
至于茶叶罐上缠的胶袋是避免震动磕碰。


我是有什么用什么，未必就合理。
这个消音器关键是容积突然变化，
用pvc管什么的都行。

seven7906

楼主，能发个对比视频吗？谢谢

小奥讲湖

学习了，谢谢分享

xiaoxiaobird

论坛图看不了，啥烟花底座？
图1：

左                                                             右
               ************************
         * *                                          *
     *     *                                           *
*          *                                           *
     *     *                                           *
        *  *                                          *
              ************************


==================================
图2：

左                                                             右

               ************************
            * ****                                   *
            *           *                               *
            *                *                          *
            *           *                               *
            * ****                                  *
              ************************


结构是图1还是图2呢？
与压缩机连接是左还是右？

curie2020

用那个冰箱压缩机改空压机不是很静音啊

holyland

xiaoxiaobird 发表于 2025-5-21 11:47
论坛图看不了，啥烟花底座？
图1：

holyland

curie2020 发表于 2025-5-21 14:26
用那个冰箱压缩机改空压机不是很静音啊

很静音，
但是改起来比较麻烦，
好一点的也得四百多。

holyland

xiaoxiaobird 发表于 2025-5-21 11:47
论坛图看不了，啥烟花底座？
图1：

就是常见的加特林烟花下面那个锥桶。
不用那个也行，
原理是容积突变时会消减低频噪音，用50——110的下水pvc管变径也可以。
