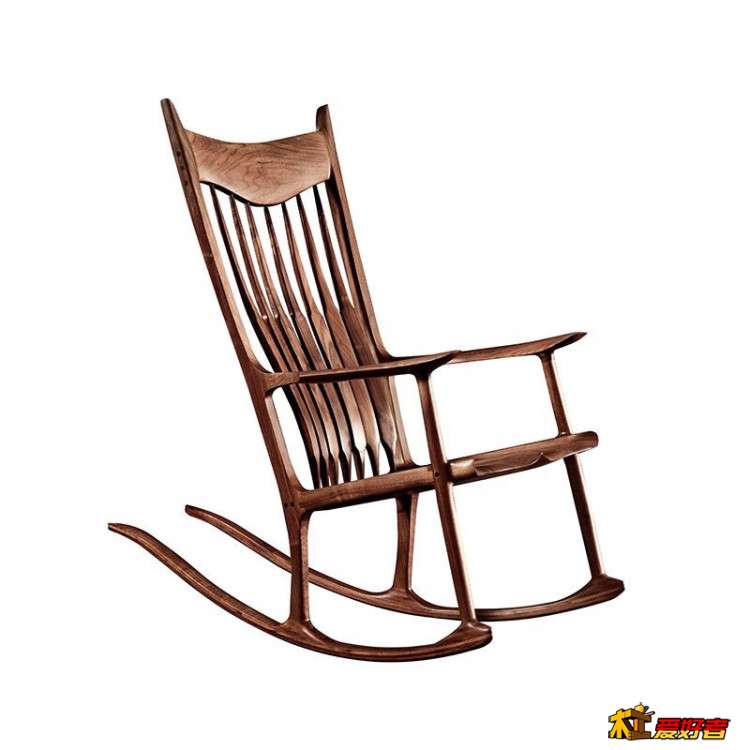

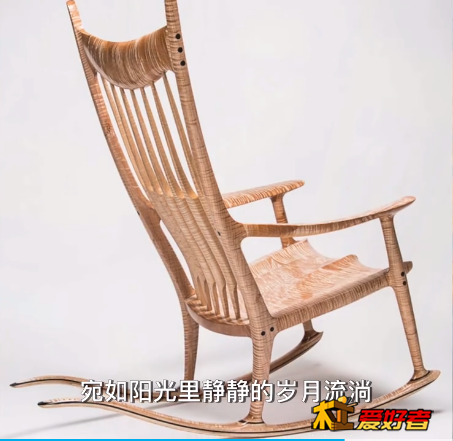

挑战马洛夫摇椅 爱好木工的乐趣常常在于寻求挑战，跳起来摘桃子。桃子摘到，成就感满满；桃子没摘到，过程也有趣，下次再挑战。 玩木工十几年了，主要玩明式家具，其中坐具做得最多。小板凳、小条凳、富贵凳、大方凳循序渐进，灯挂椅、官帽椅、圈椅层层递进。去年挑战圈椅成功，信心爆棚，就瞄上了人称“木工坊装逼神器”“世界上最难做的椅子之一”的马洛夫摇椅。 马洛夫摇椅线条优雅，曲线柔美。

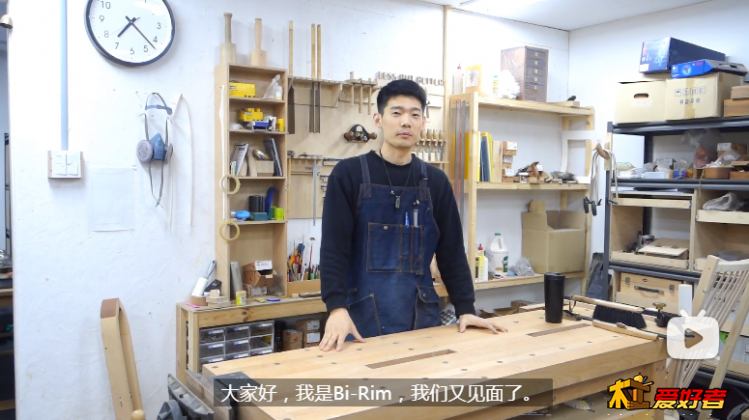

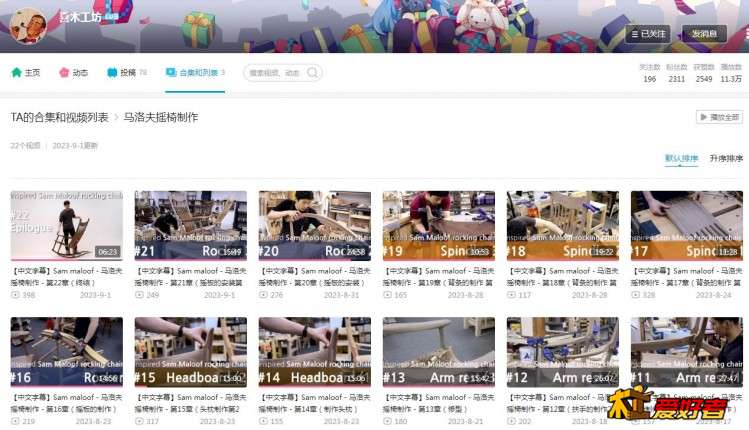

虽心仪已久，但知道制作难度是与装逼指数成正比的，作为一个目标存于心底吧，“虽不能至，心向往之”。明式圈椅做成后，蠢蠢欲动，又在B站找到了“喜木工坊”发的韩国小伙子的制作教程，22集视频看完，受益匪浅，在宝上买了张模板图纸，就动手了。

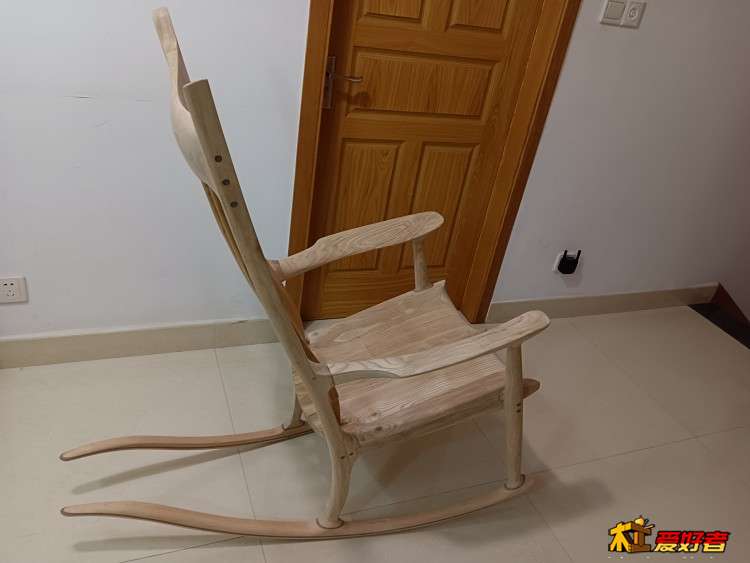

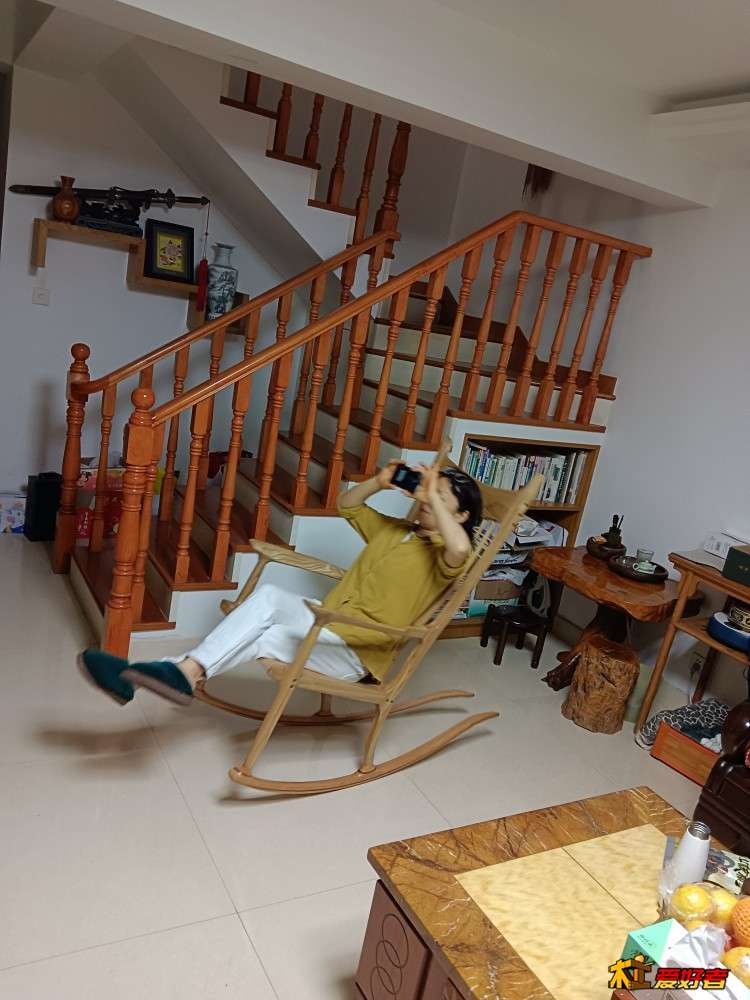

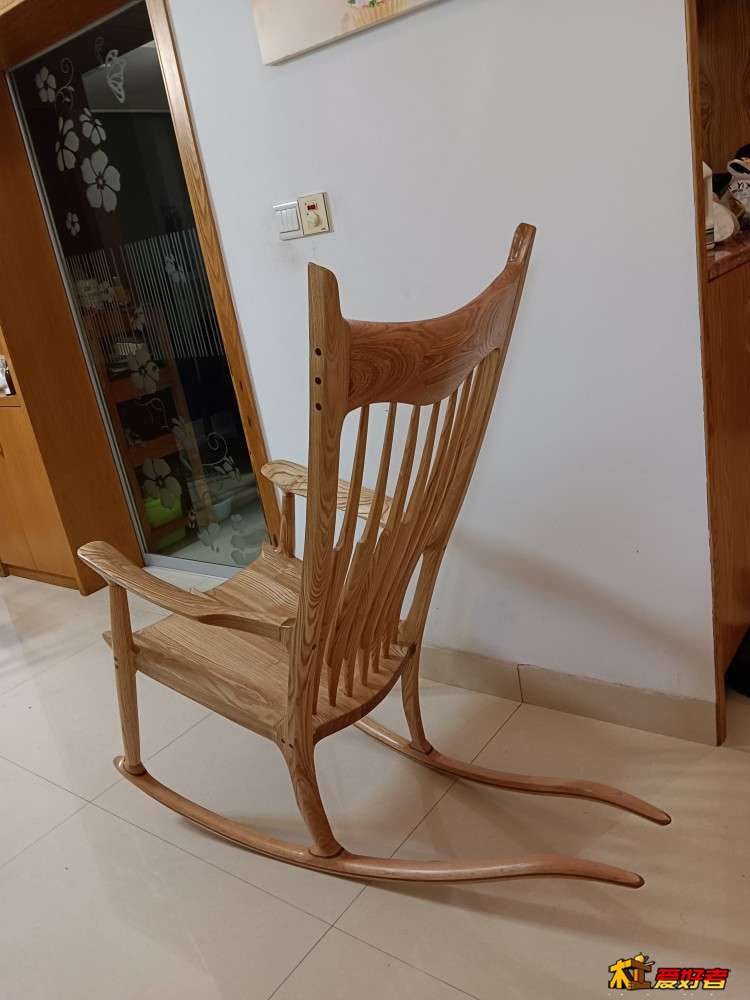

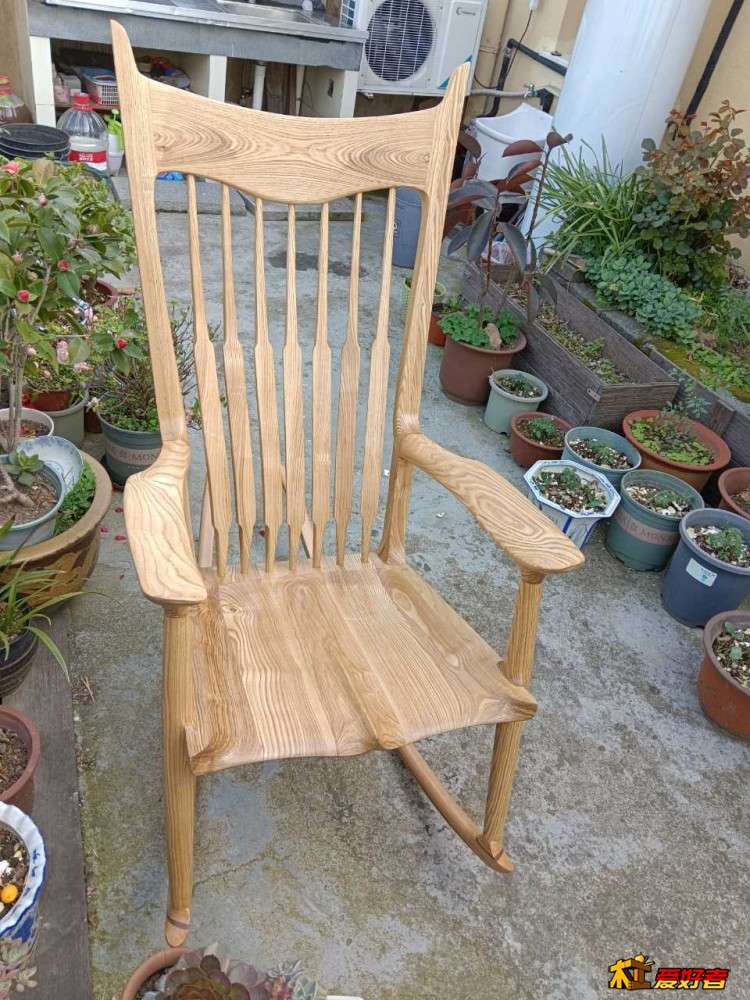

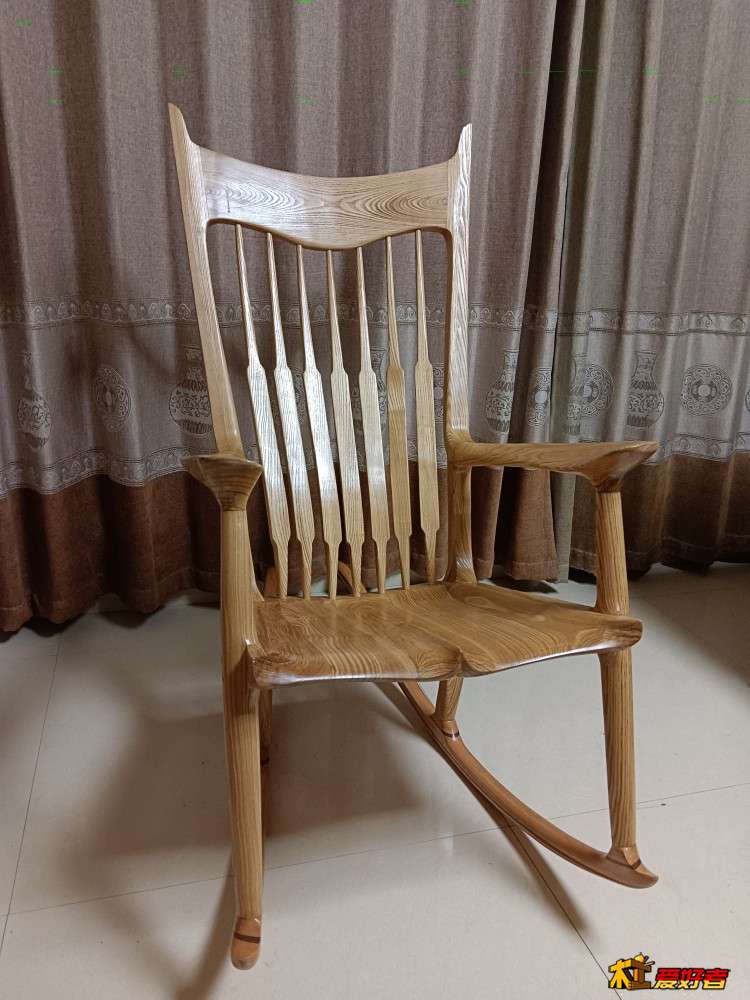

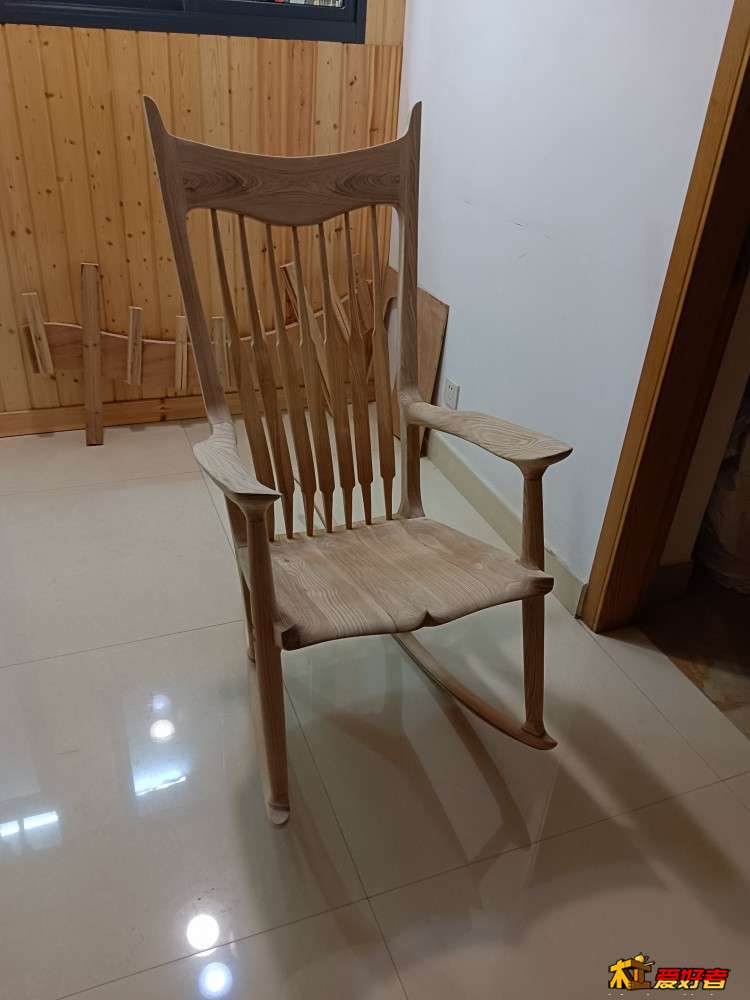

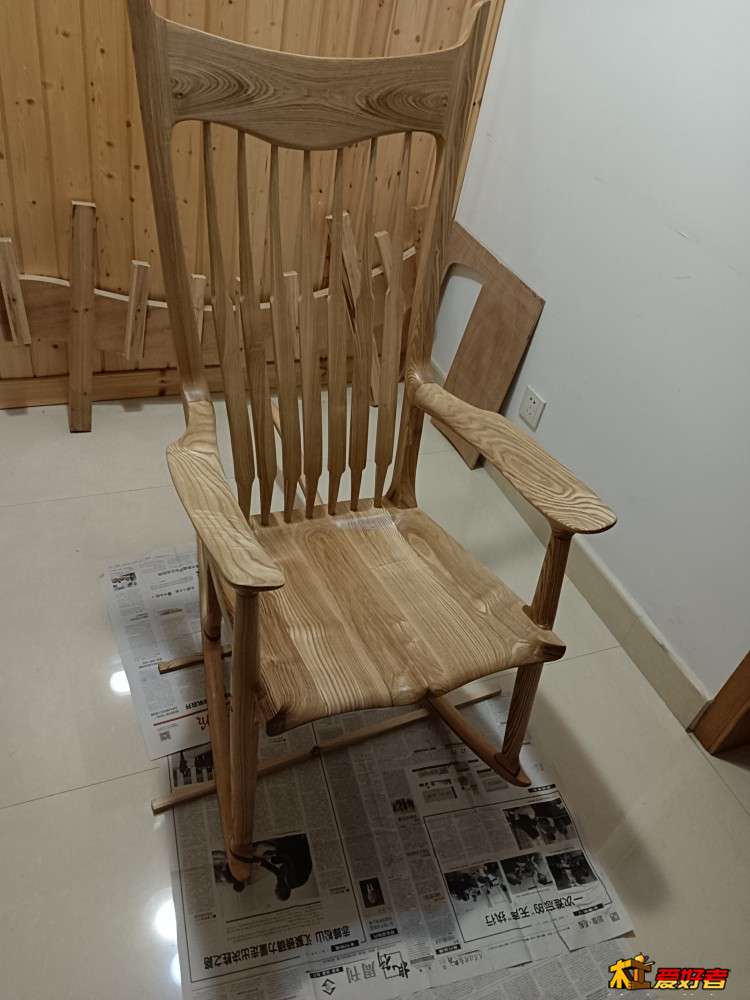

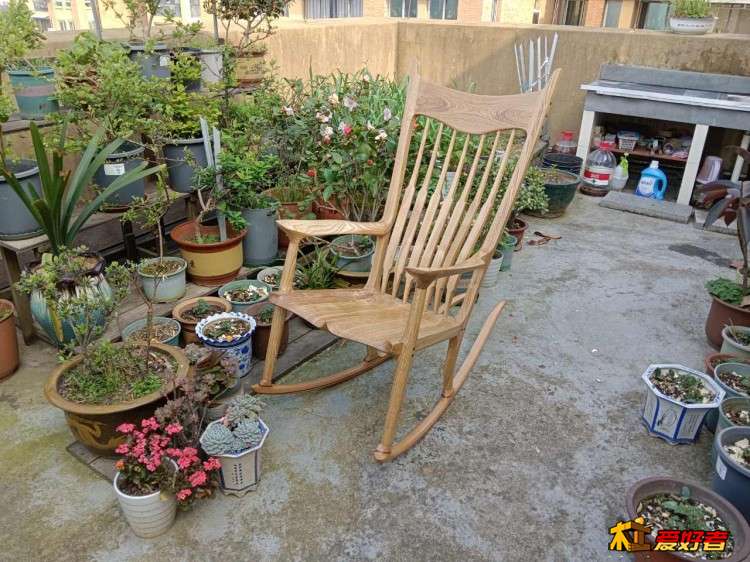

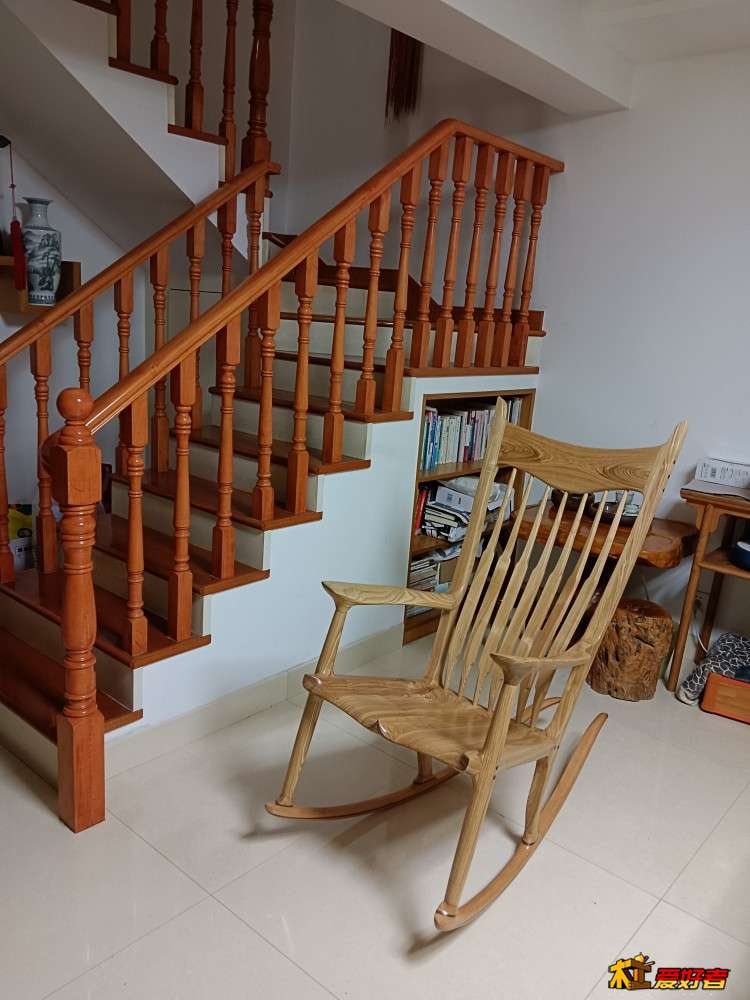

边学边想边做，23年11月开工，24年3月完成，历时5个月，除去春节1个月，4个月的业余时间大部分花在这上头，折合工作日不会少于30天。 摇椅是做出来了，看起来也有点像那么回事，但其实细节上还有很多问题，尤其是接合处没有严丝合缝，因为是试做的心态，选材也不严，有裂缝甚至虫眼。 说实在的，照猫画虎，最后能折腾出什么，当时心中没底，也就没拍多少照片。用文字记录了制作过程和技术要点，以备今后改进。文字记录附后，供有兴趣的木友参考，也请有经验的木友指正。 成品图

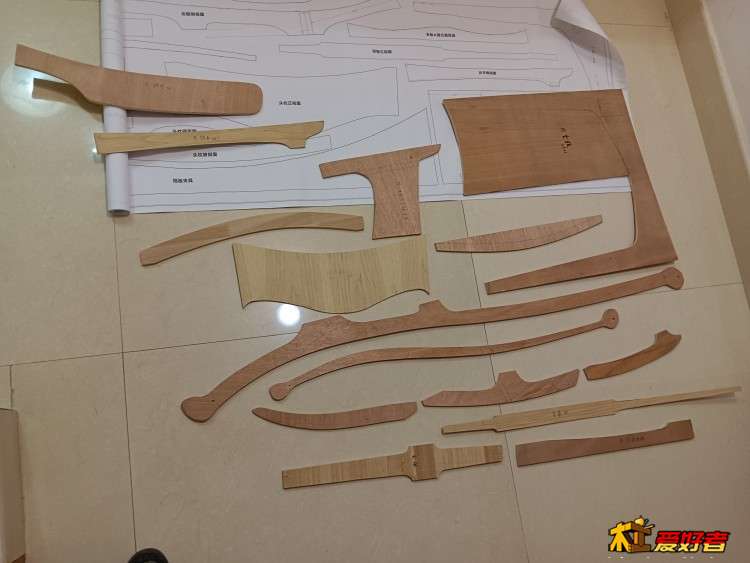

图纸与模板

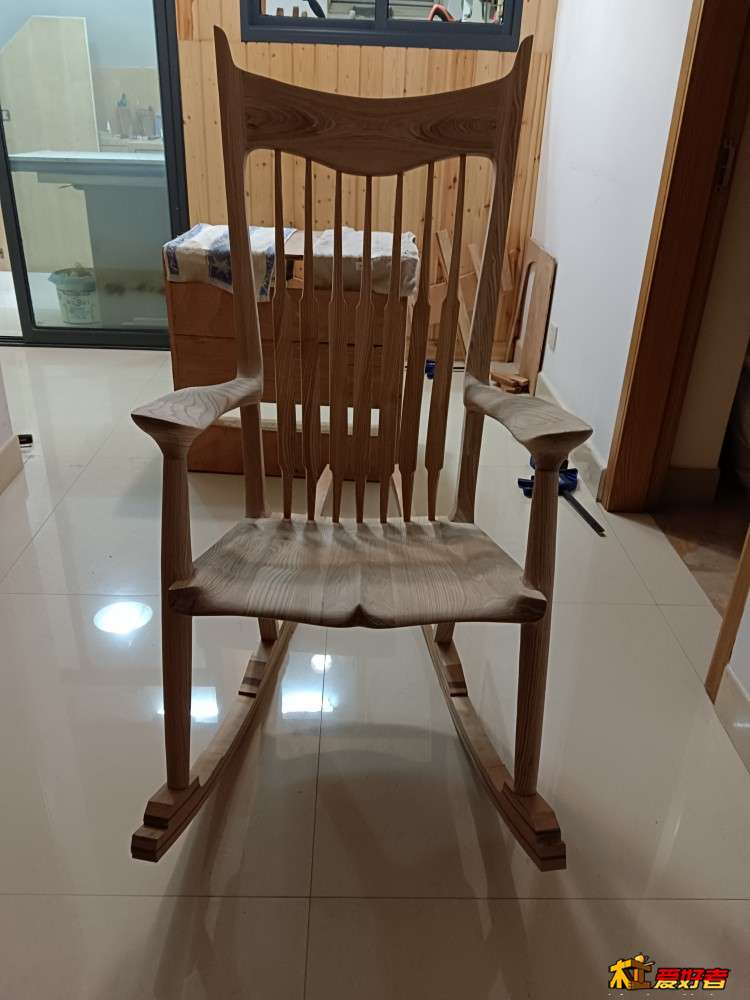

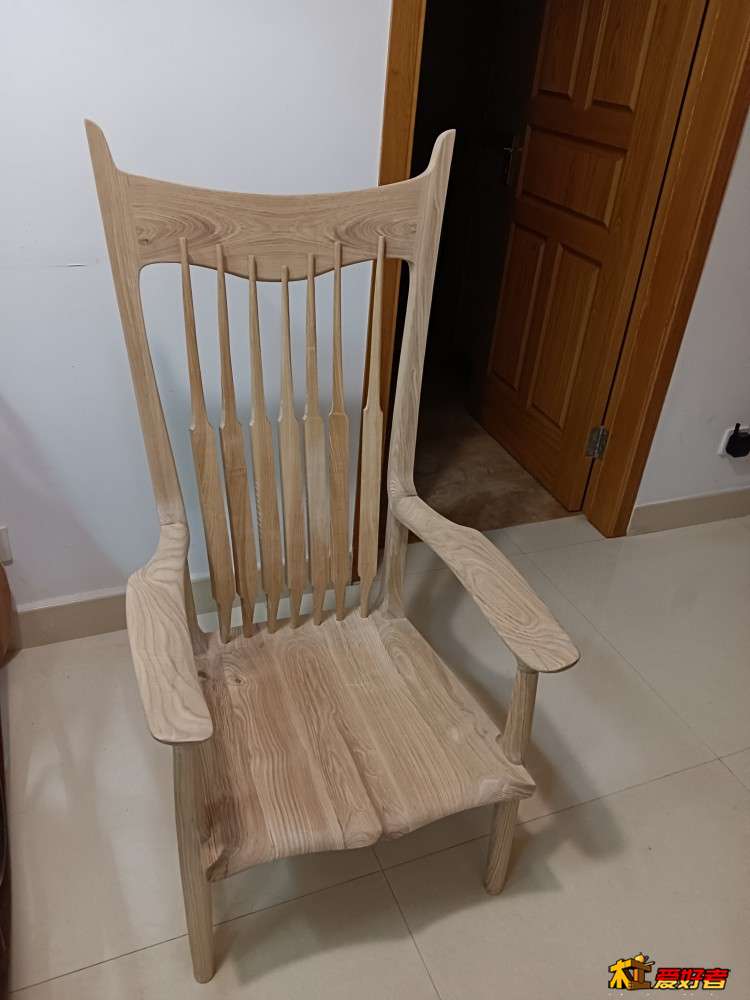

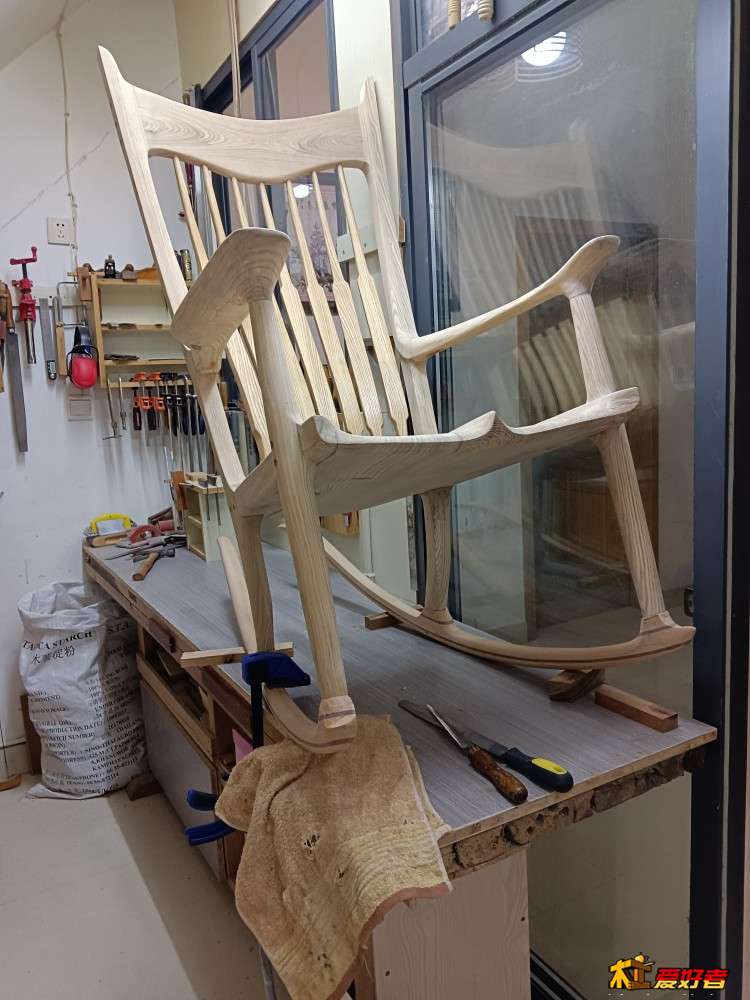

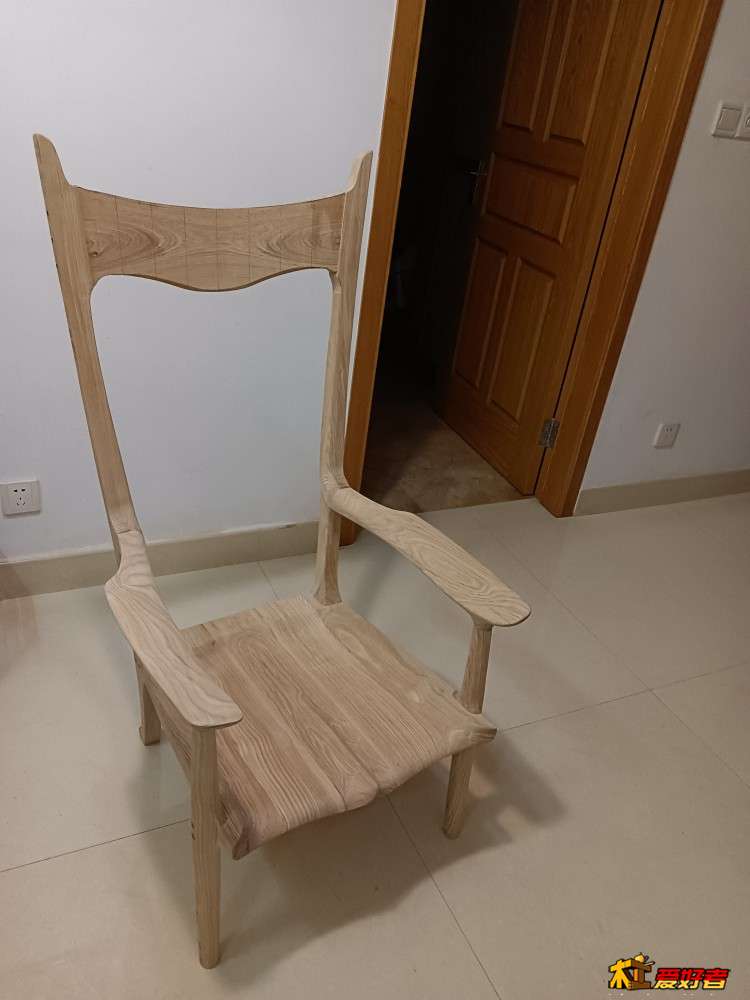

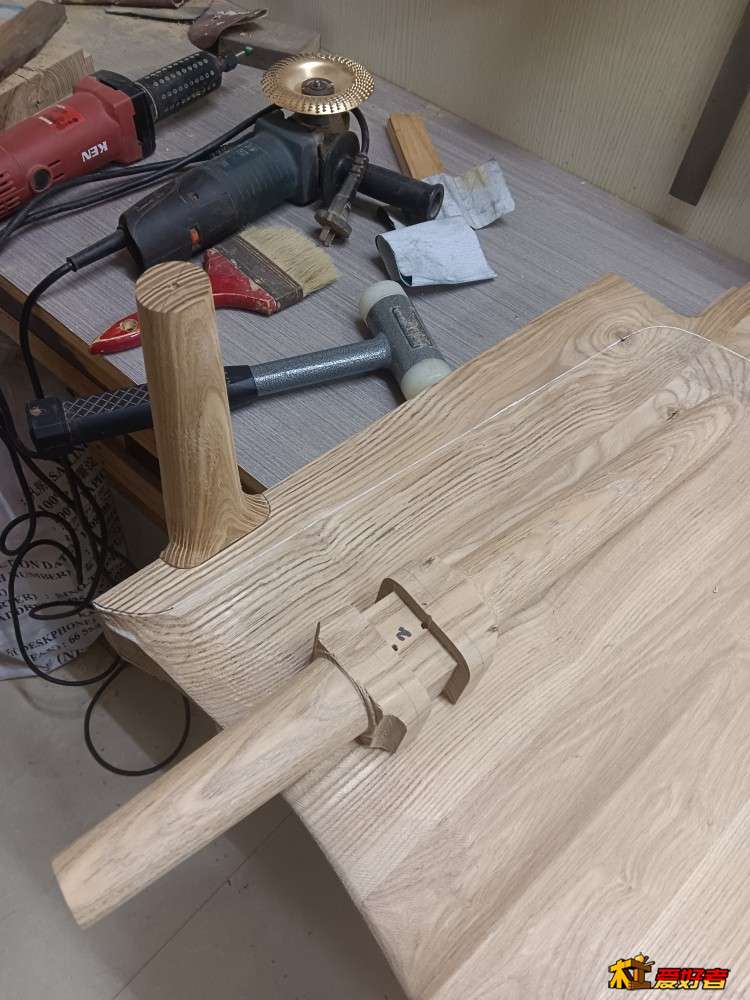

过程图

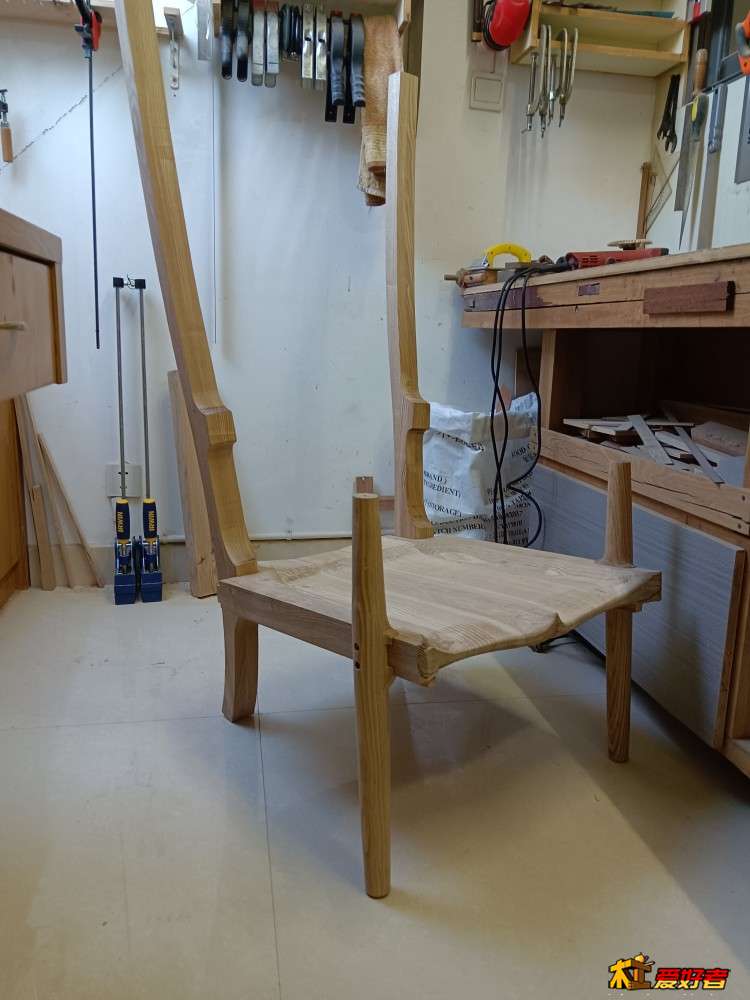

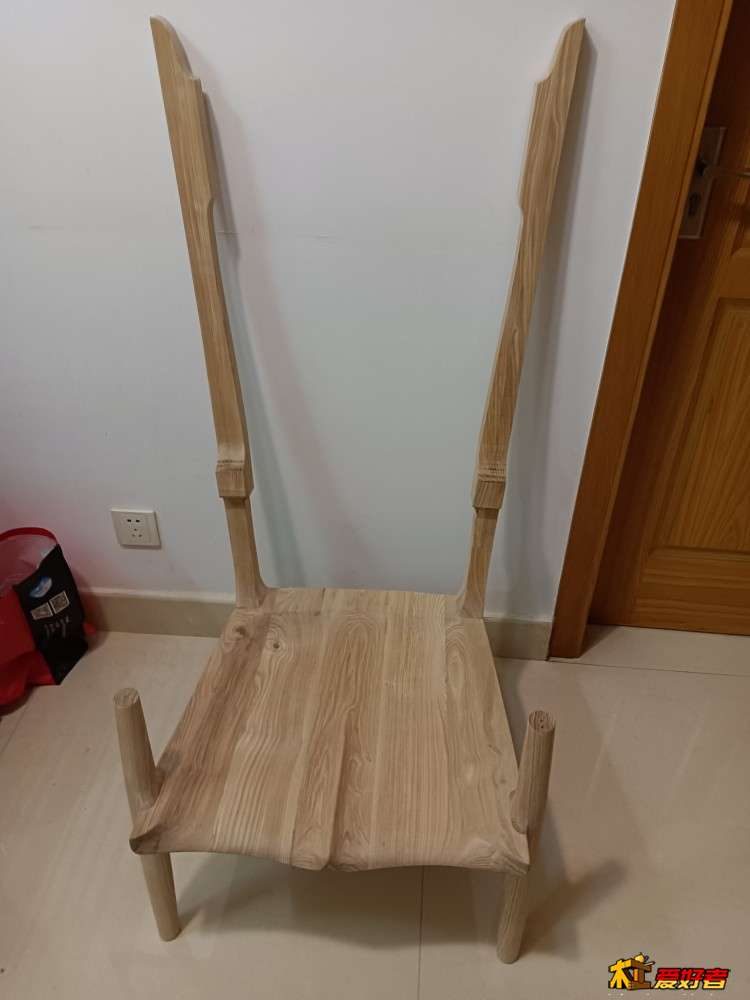

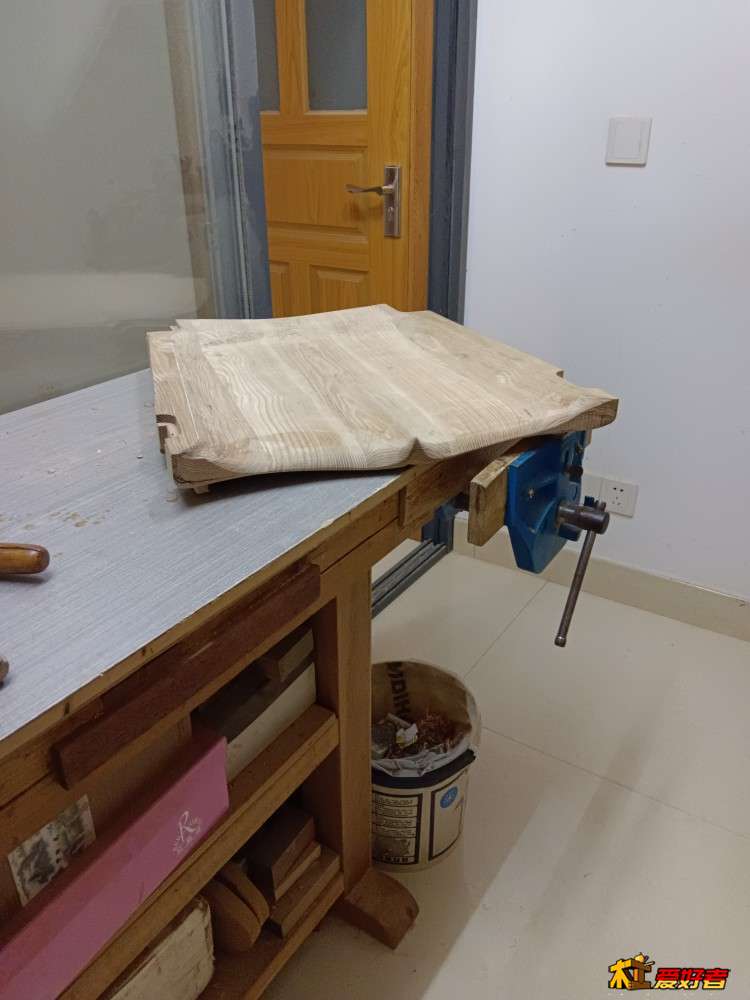

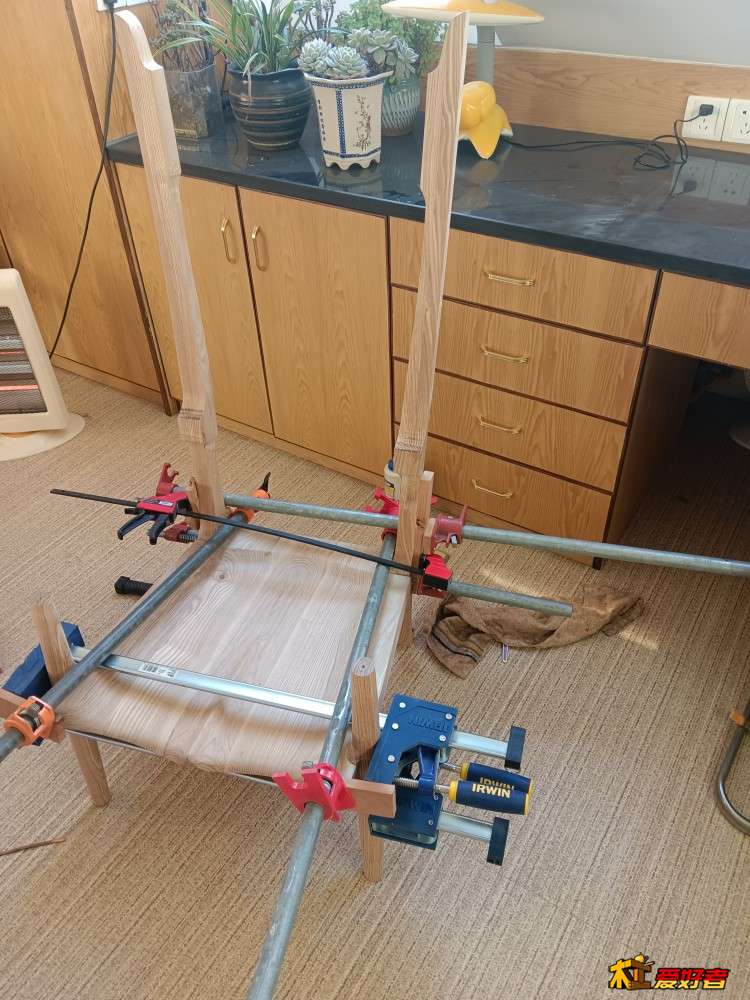

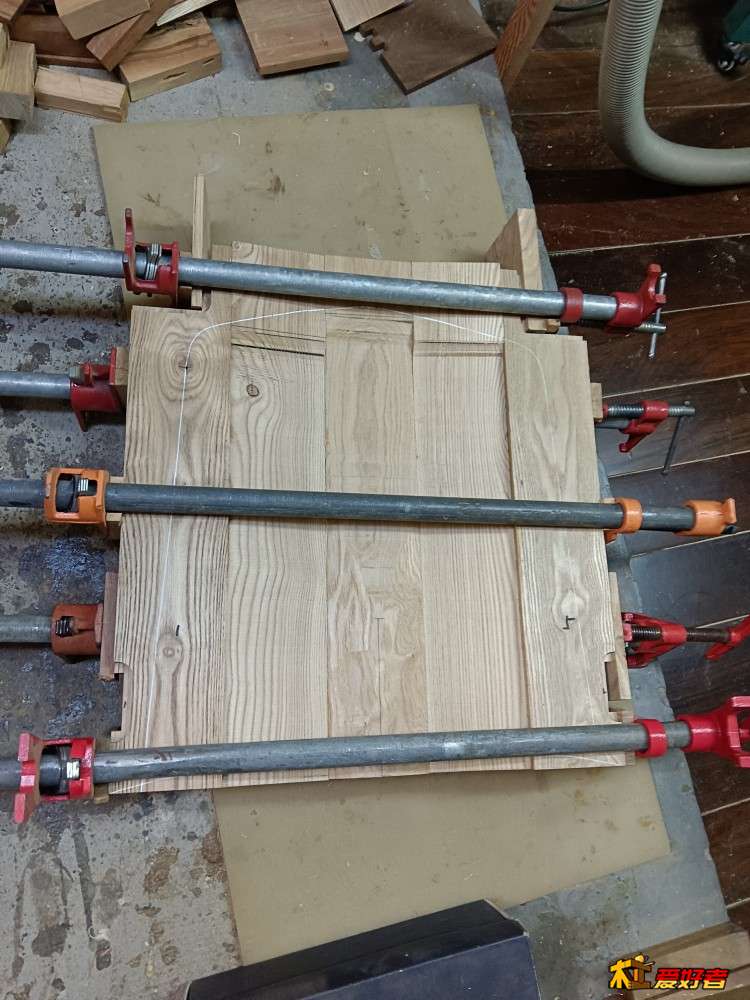

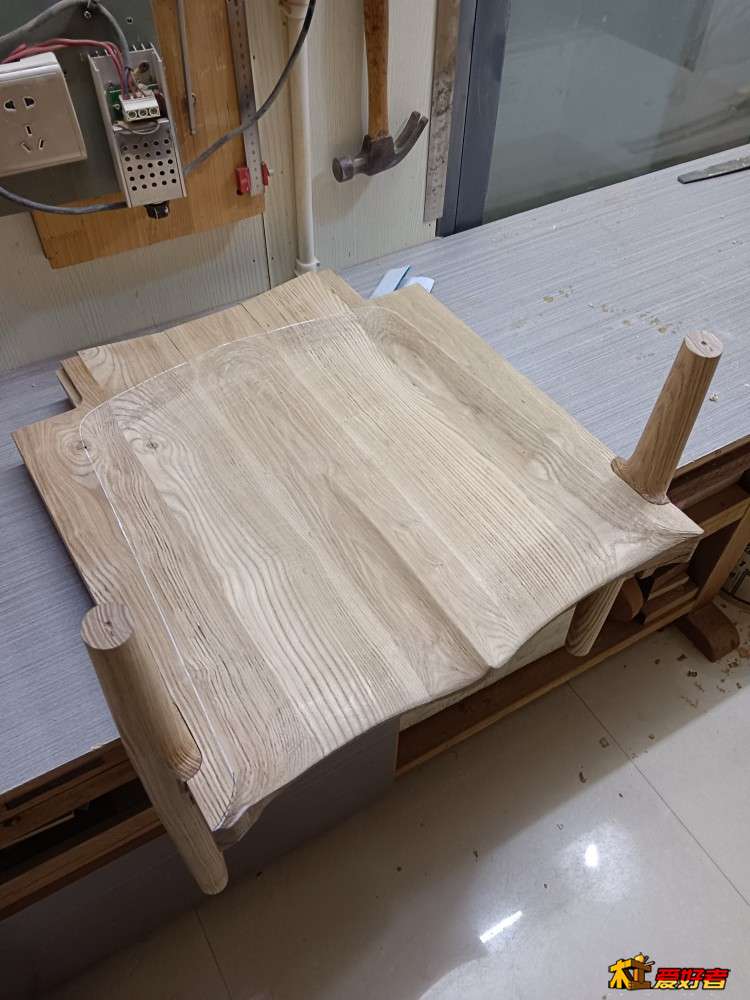

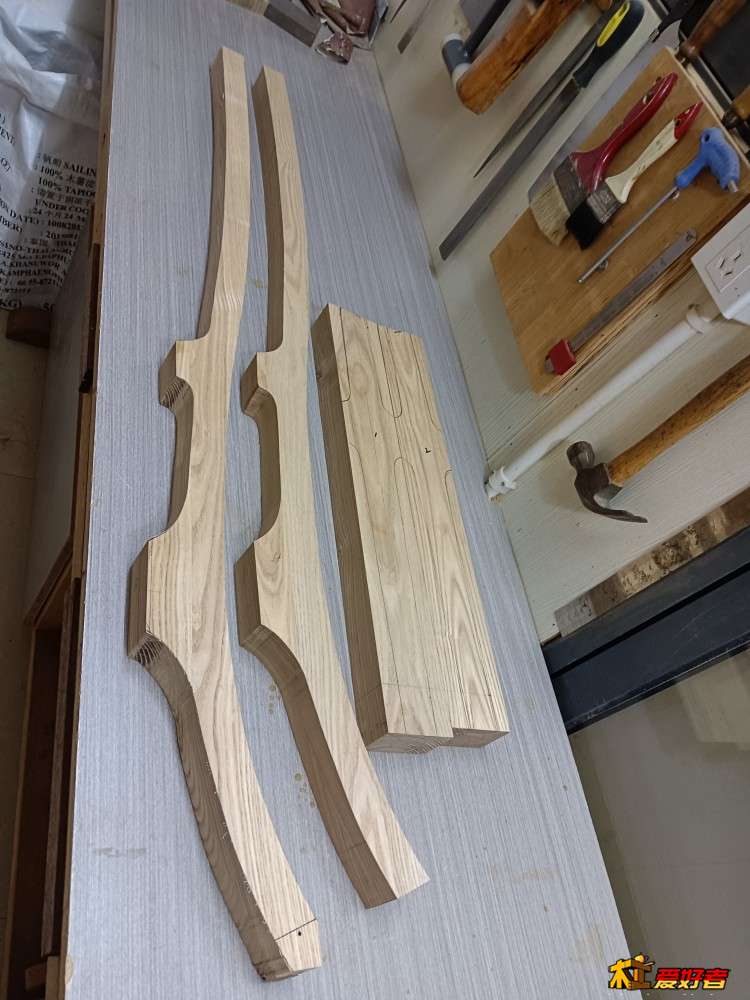

马洛夫摇椅制作过程 2023.11-2024.3 整体尺寸：长121宽63高118cm 材质：主体水曲柳，摇板樱桃木夹黑胡桃 一、座板 长56cm，宽51，厚4.6 5块拼成，端面木纹尽量是相反的拼一起，1、5在同一平面，1、5、2、4一个侧面台锯斜切 6°（斜度10.5%） 5*2.5*0.6栽榫连接，3排，距前端8，距后端10，中居中。方榫机打眼2.5*2.5*0.6，距底面1.2，平面垂直打眼，斜面打眼用辅具将锐角斜向外6°夹持 前腿处挖缺5.2*0.9，距前端5.2，台锯切出。T槽刀铣上下阶梯，深1，宽0.95 后部挖缺8*6.7（宽），左右向下斜5°（斜度8.75%），台锯加辅具切出。T槽刀铣上下阶梯，深1，宽0.95，修出5°斜坡。（后腿内侧斜5°应该更好操作，内侧连接处粘拼0.6厚木块） 2、3、4号板用带锯锯去多余部分，2、4锯去1.2；3前部留15，锯出三角形，后部锯1.2，靠前缓慢上升。 座板造型打磨： 1、5号板内侧及3号板后端斜铲，并铲出边线 前端画弧线，角磨机加造型刀铲出座面大形，手工精修 模板画线带锯切出前端弧形，进行前端造型。上侧面往下倒圆弧，靠中间凸起处多铲去一些。下侧往上倒去0.5呈圆弧状， 后腿试装后，画线锯去两侧多余部分，连接处留余量；切去后面多余部分，两头平中间凸整体呈弧形，上面刨出凹弧形 细修，打磨至400目 二、前腿 长49.5，厚4.8，与座面连接处宽7.1。3面开槽嵌入座面，距下端29（距上端18），宽2.6深0.95，台锯切出；内侧2角用直径3.2的圆角刀倒圆。 与座面用木螺丝（直径0.5，上长5下7）连接，用0.4*1的沉孔钻打孔，沉孔深2，上下2个，左右居中，距座面边沿上1.5、下1 车圆，往两端渐细，端头直径3.2，连接处直径4.2。 上端面向前斜切6°（或者扶手下部切6°斜面可能更容易操作） 上下端面垂直于端面打孔，直径1.15，深2.5（安装扶手和摇板时打） 三、后腿 长119，厚4.7，与座面连接处宽6.7、高5。前后面靠模仿形铣平 2面开槽嵌入座面，距下端25（上距扶手下面23），宽2.6深0.95。内侧面槽壁斜5°，横向与前面垂直；前侧面槽壁垂直，横向与侧面成85角。 与座面用木螺丝（直径0.5*7）连接，用0.4*1的沉孔钻打孔，沉孔深2，左右2个，上下居中，前距边沿2.3，后1.3 内侧依模板画线切去一部分，座板下、座板与扶手间切去1.2厚（留3.5），扶手与头枕间斜切（上1.3，下0），头枕上切1.3及圆弧 直径3.8的圆角刀铣后面外侧边（分2次，头枕部和下端连接处不铣） 下端面打孔，直径1.15，深2.5（安装摇板时打） 腿与座面组装 初步打磨 试装，画出连接处的过渡线条，切去多余部分（留1毫米余量） 组装，涂太棒Ⅲ木工胶；24小时后拧上不锈钢自攻螺丝，沉孔处打入黑胡桃木塞 连接过渡处铲削到位，打磨至400目

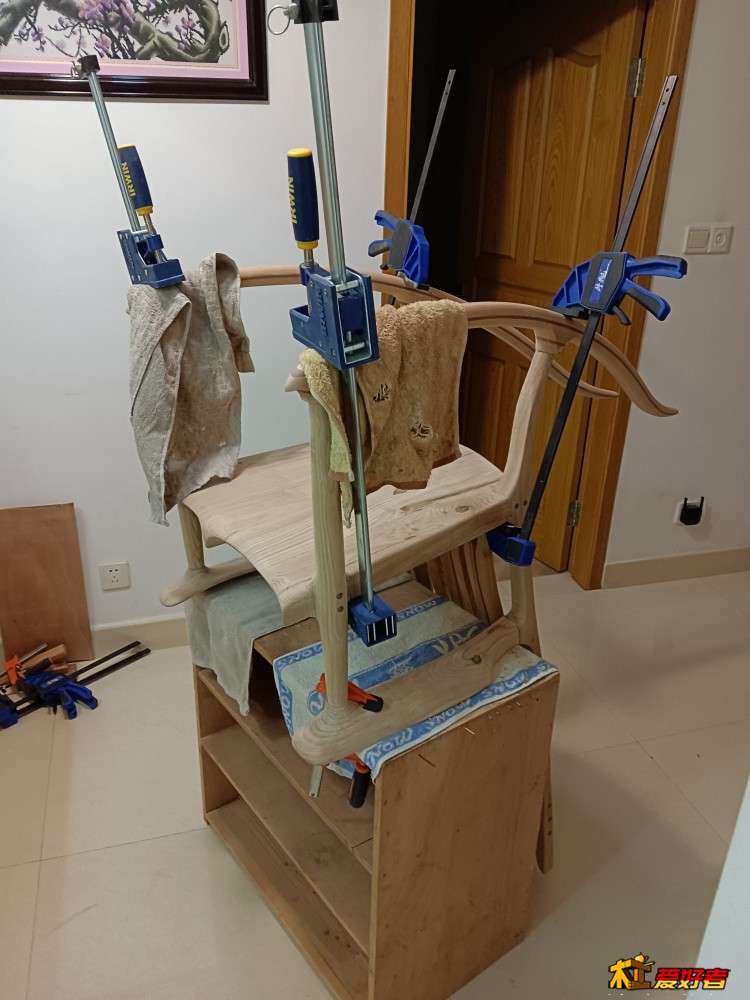

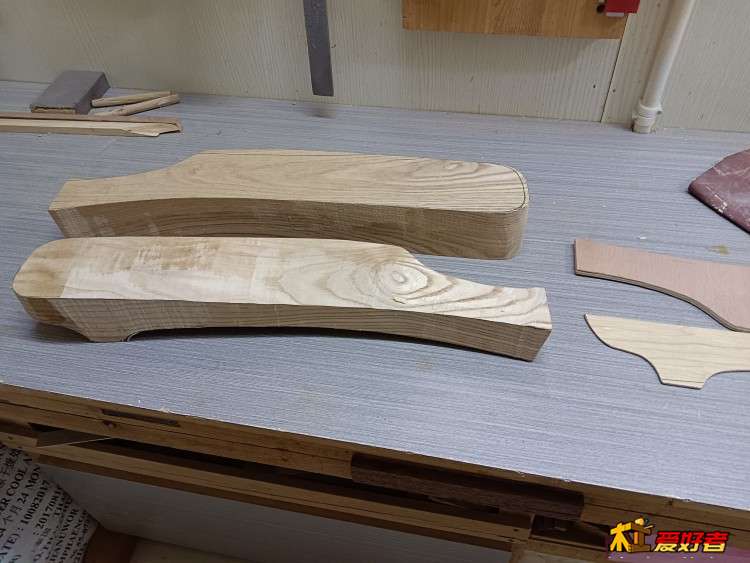

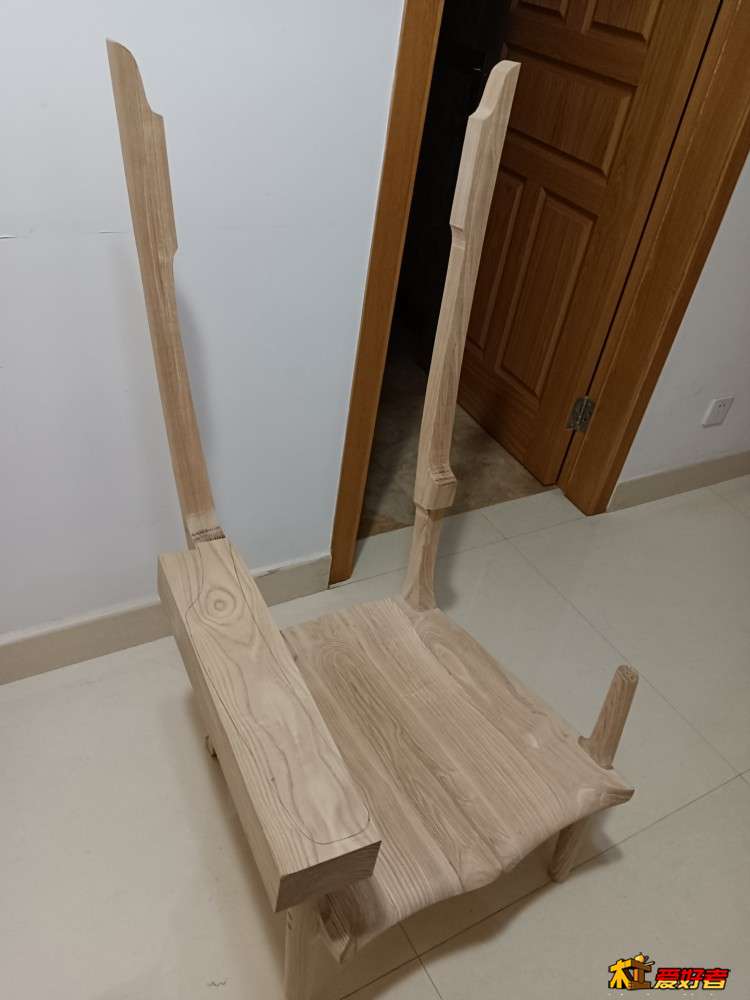

四、扶手 50*10.5*6.9，（尽量左右木纹对称） 依模板画出上视轮廓线，上视轮廓后端先锯出3厘米长（后端连接处宽4.8，比后腿外侧略凸出），标出与前腿接触的大概区域 制作与前腿的连接平面，用台锯斜切底面。（前腿已斜切，此步忽略。6°过大，修整） 用台锯斜切出与后腿连接的上下角度（83°左右），逐步修正至无缝隙。（连接处比后腿上部略高） 保持锯片斜转角度，量出缝隙大小，调整推把角度（88°左右），逐步修正至无缝隙。（前腿内侧距扶手内侧1.5） （一只完成再做另一只） 带锯切出上视轮廓，修准确 接合处画线并画出打孔中心点，前腿接合处垂直打孔1.2*2.5（用钻孔厚木块引导），后腿接合处垂直打孔0.6*0.5（0.5+2.5）圆木榫（后腿在结合处的外侧和下侧各进1.1确定孔中心） 预装，圆木榫略磨小一些（要能够轻松拔出） 画左视轮廓线（与后腿连接处高4.8），锯切（略留余量） 画出扶手线条（内侧下部上来5毫米画线，上部多切；外侧上部下去5毫米画线，下部多切，呈弧形），带锯分步切去多余部分（或角磨机切削，与前腿连接处的上面暂不切） 修磨底部（连接处待安装后修磨） 组装，换圆木榫（略紧，铲斜纹胶槽）。拆除夹具后各上一颗螺丝（打孔略向下向外偏，沉孔深3.2），沉孔处打入黑胡桃木塞 修磨上部，铲削连接处的过渡线条：上部外侧略倒圆，保持线条；内侧顺扶手倒大圆，向上逐渐缩小，至头枕下消失。下部外侧线条上提1厘米左右，底部削圆弧；内侧弧形连接到后腿内侧后部，外圆刨打洼形成两条线，内侧线条上延至头枕，外侧线条延伸到顶。修磨至400目
五、头枕 50*17.5*6.6（切割后厚3.2；长应为53，安装时后腿斜度变小导致头枕长度变小） 台锯切两端斜度（5°），修正至无缝隙（略宽，卡入） 后腿距内侧0.4画安装线 画上视轮廓线，带锯切出（如果木板不够厚，可以把前面切下的部分粘结到后面） 画正视轮廓线，带锯切出下部 确定打孔中心点（内侧线之间的长度除以8，座板后部内沿退后2.2，头枕前缘退后1.3），画出上下的连接线和前后的垂直线 头枕按连接线方向用台钻垂直打1.15*4.5孔； 带锯切出正视轮廓上部，锯去后部上下多余部分（或用角磨机切削） 初步刨削修磨（后面中间凸出呈水滴状，两端平直；前面上线条倒角不刨圆弧，下线条略斜刨后倒角） 夹紧，打安装螺丝孔3个，孔距4，沉孔深2，打孔方向略向后（头枕弯曲方向）倾斜，上下两个向中心倾斜。预安装 座板打1.35*2.5孔，略前倾外倾（上下拉线，红外线垂线与背条前倾线一致） 铲削修磨过渡处，后腿上端铲磨凹陷，打磨

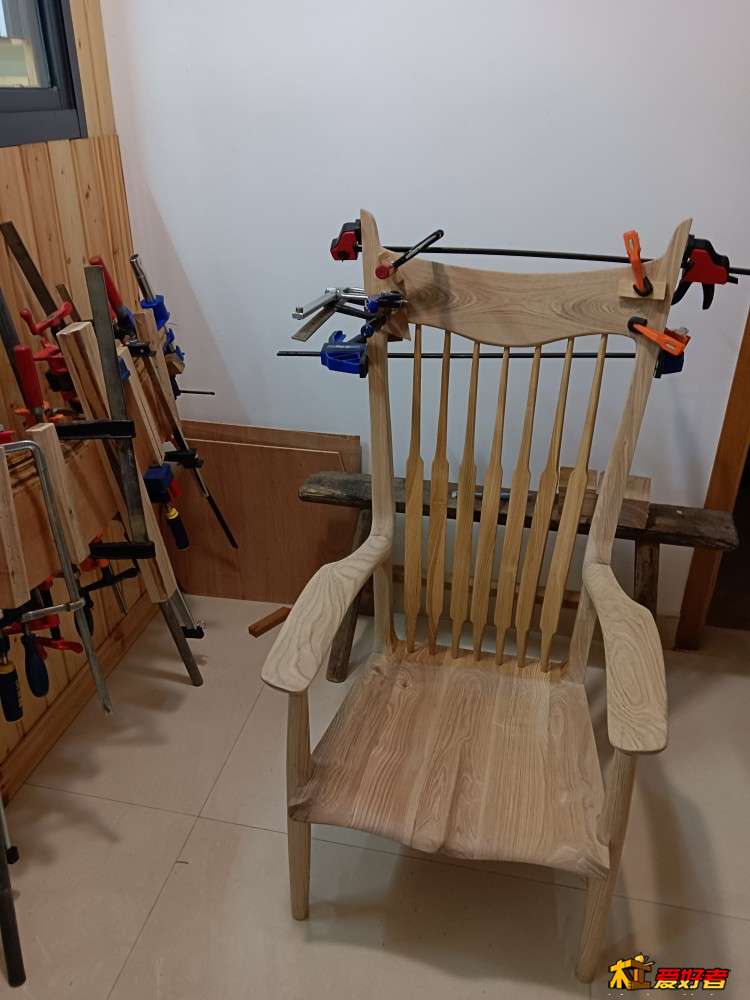

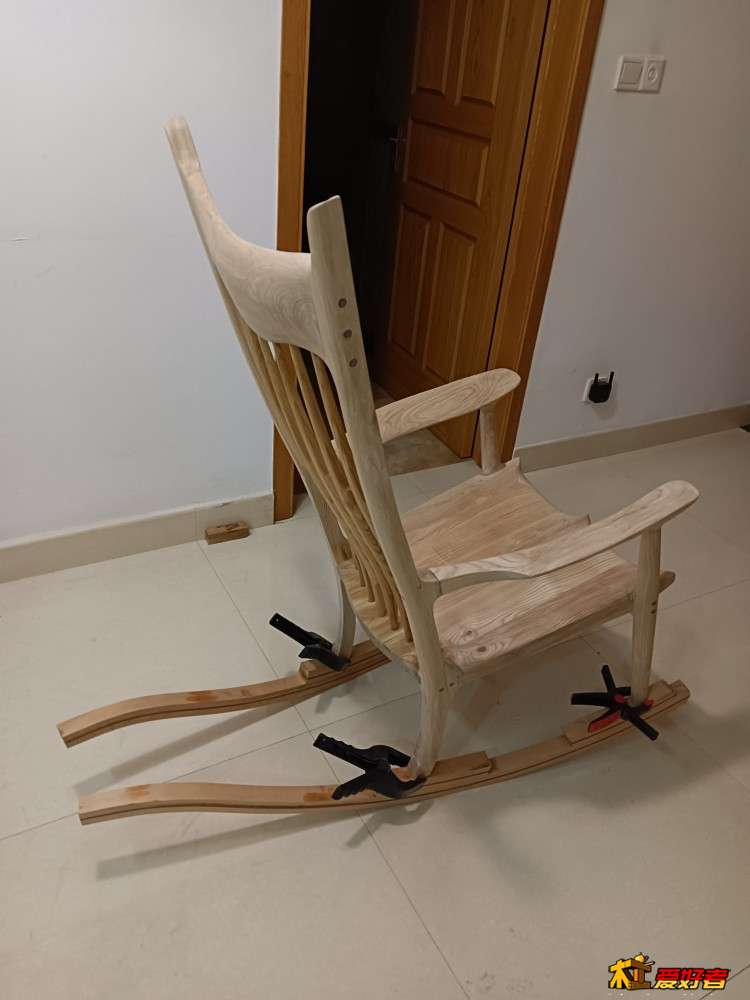

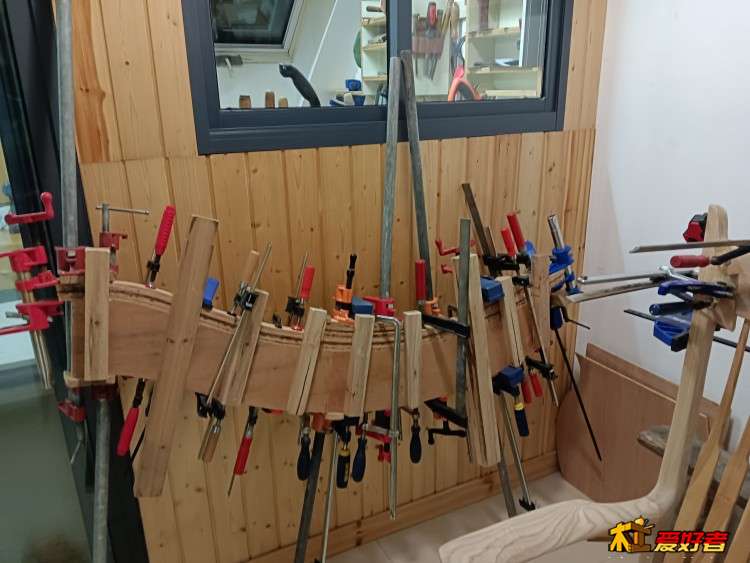

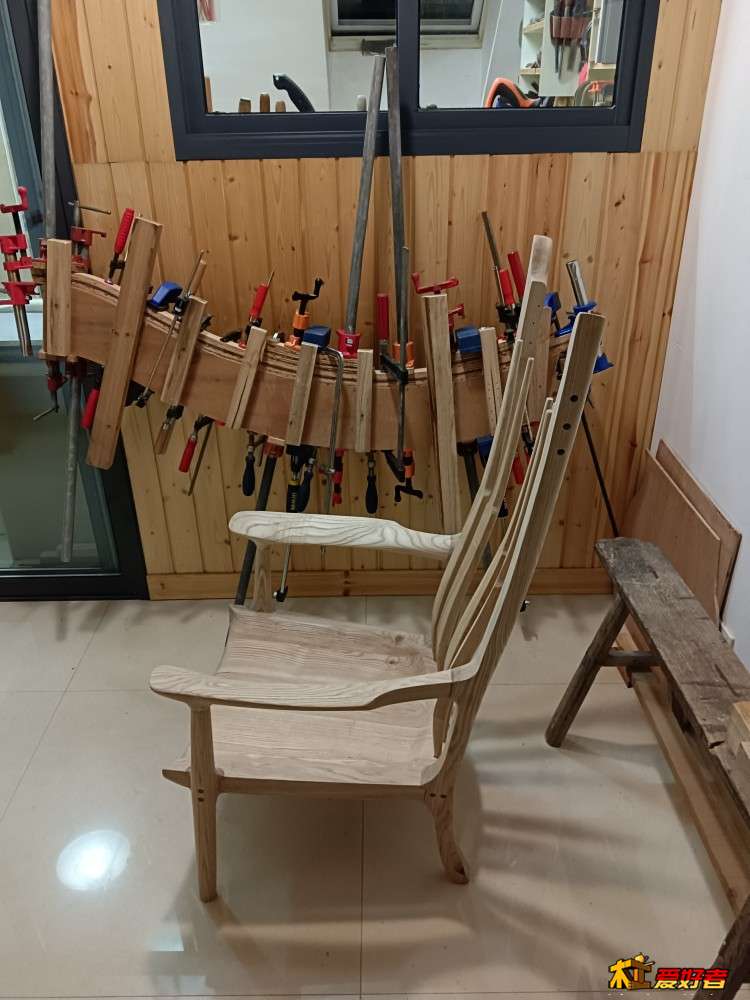

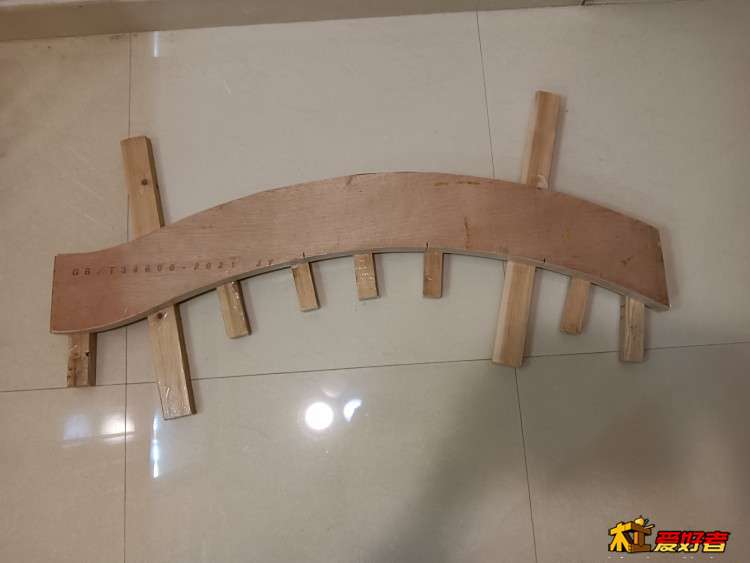

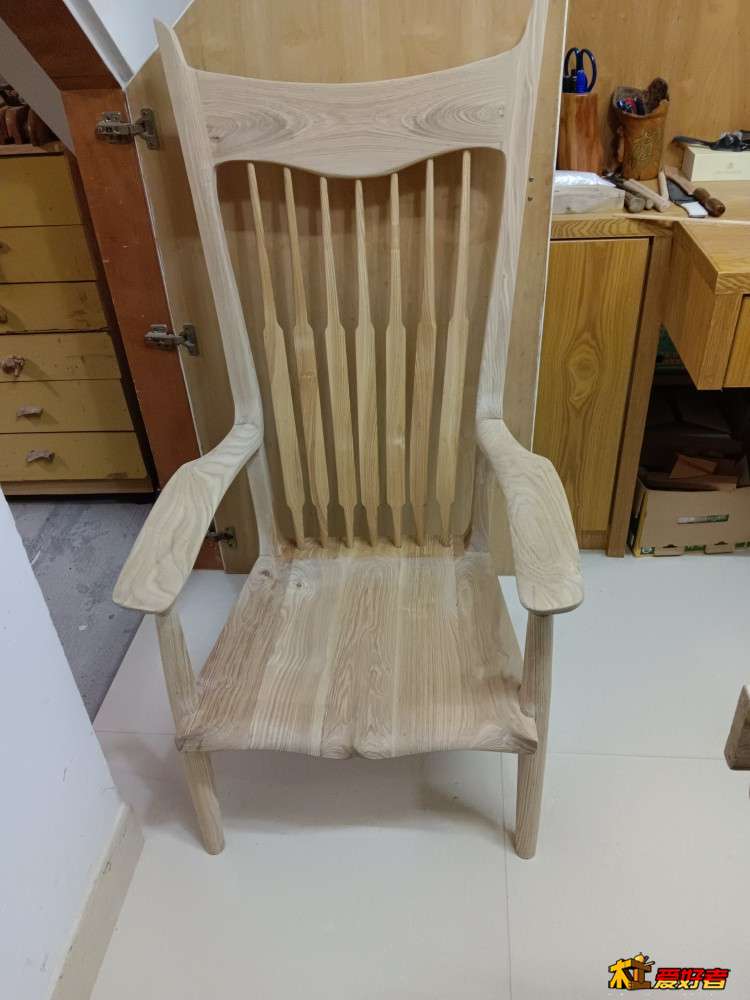

六、背条，要求无裂缝节疤，7根，宽3.8，厚2.5，长80（有余量），仿形，插入量下2上4。 带锯切出侧视大形（单侧余量最好不超过1mm） 模板仿形铣（用压板辅助） 对整齐，下部画基线；对准基线画正视轮廓，正面、背面画中线（刨圆时参考） 带锯切出正视轮廓 根据颜色、纹理确定排列顺序，标号，确定每根的长度 制作圆柱榫（上1.15，下1.35），要求不偏斜，试装松紧适度 背面用直径3.2的圆角刀分两次倒圆 修磨正面轮廓 打磨至400目 试装，根据压痕修整。调整排列方向，与座面后边缘弧线一致 上木蜡油2遍（包括头枕、座板的安装处，用美纹纸包住榫头） 修整打磨到位（特别是安装后不便打磨的部位） 涂胶安装，用夹具校正夹紧。头枕上螺丝，沉孔打黑胡桃木塞。一天后拆夹具 七、摇板 宽3.6（4刨成），厚3.5+3.5，长130（有余量，实长121），短片长25，7+7片薄条一次压模成型，每片厚度5毫米，3+1+3+2+1+4（1为黑胡桃）。 两端夹住，防止滑移；夹子密排，依次夹紧。至少夹3天，两条夹持时间相同 刨至3.6。两条腿用5颗螺丝拧一起（两端黑胡桃夹条对齐），连接面刨平且垂直，修整一致。连接前腿处画一条参考线 五合板打孔套入画出切割线，精确切割，修至无缝隙 确定连接位置：后腿前侧与摇板着地点的距离6.3左右；前腿外侧比内侧距离大，后腿内侧后角与摇板平齐（前角有突出）；两块摇板一致 与腿的连接用5长的1.15圆木榫（四点两线交叉确定打孔中心，用导向块垂直打孔） 试装后拆下 修型：画线，带锯切出大形（前端比前腿长4左右），用大形在另一条上画线，切出；用直径3.2的圆角刀倒圆（内侧后腿向后部分不铣，头部不铣，尾部铣至转弯处）；完成尾部造型（外侧从弯曲处开始逐渐向后收窄至2.8，端部上下居中削尖，左右圆弧形，顶部圆形，下部平滑）；完成前腿处下部造型；刨削后腿下部，3个角呈圆弧形向上转为边，内侧后角保持直线与摇板的直线联通；摇板连接处削去明显多余部分（留足余量，前腿内侧前角、后腿内侧后角不动） 涂胶组装，拆除夹具后各用一颗0.5*7的螺丝加固（沉孔深3） 连接处修型：前腿处摇板上部呈圆锥形，内侧前部斜线向下转折向后；后腿处摇板上部呈圆锥形，内侧后角与腿直线联通 摇板校正，直到摇动时没有噪音和震动
八、表面处理 全椅仔细打磨至400目 木蜡油三遍，第一遍后打600目砂纸，第二遍1000目，完成后抛光
教训： 1.座面造型少挖一点（1cm左右即可） 2.座面左右和后面突出的边宽度不一致，调整后腿处挖缺的长宽？ 3.前后腿安装要注意缝隙和角度，前腿上下的宽度一致，后腿头枕上端的宽度应为53 4．后腿与扶手的连接面要平整，仿形铣后应修整 5.扶手左视图上部的弧度应加大，向下弯曲应超过2厘米，与前腿连接的圆柱高度2厘米左右即可。（改进模板） 6.后腿顶端的凹陷应小一点 7.头枕下部连接处的弧度不要太大，否则容易磕碰掉角。（改进模板） 8.摇板连接面切小时，前腿后侧不要切得过低，防止切过头，影响造型 9.腿与摇板连接处画切割线，要确保摇板摆正、稳定
|
