这种对刀仪一般要怎么安装啊？

curie2020

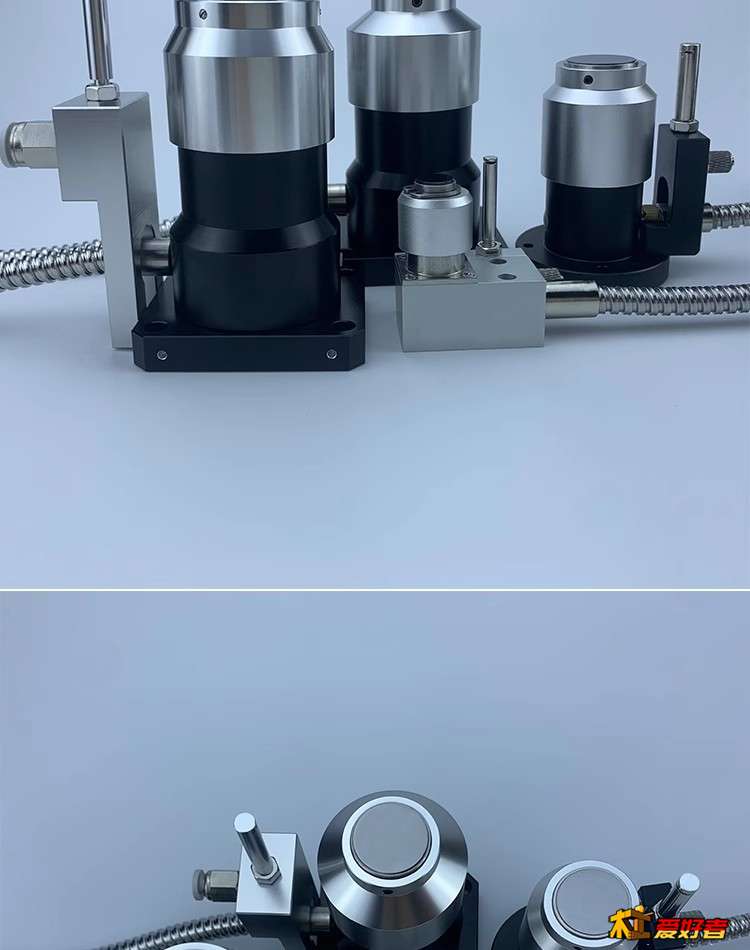

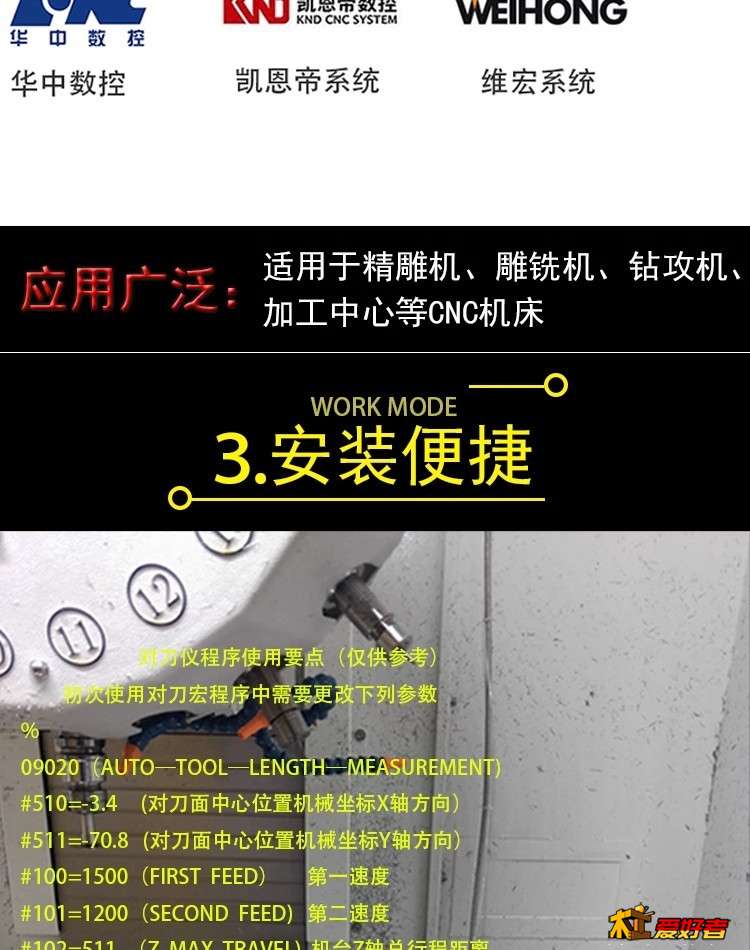

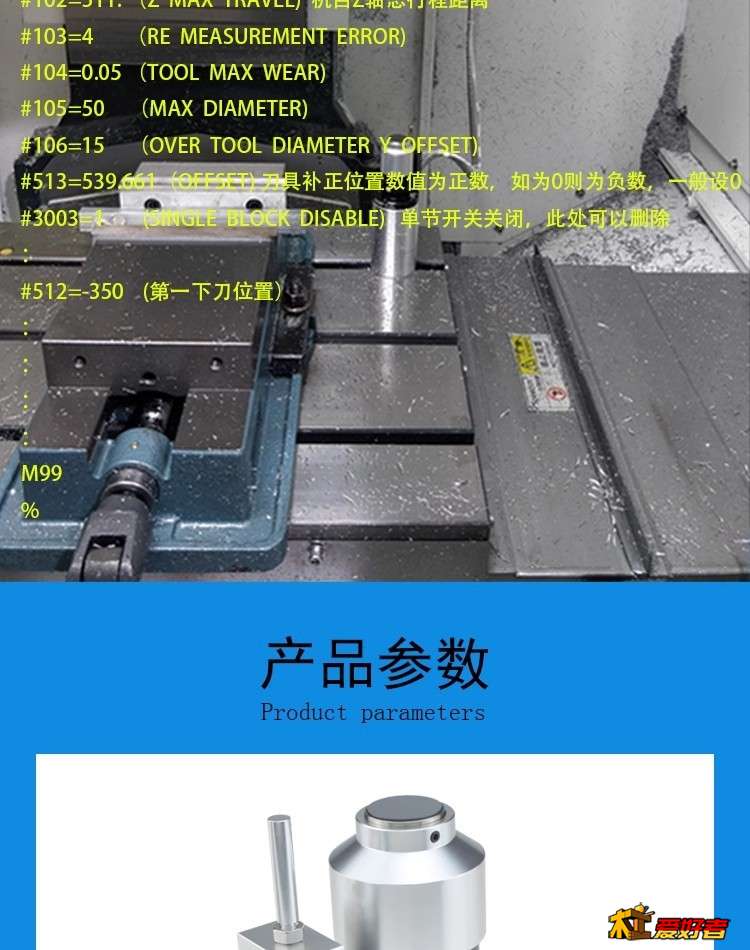

现在我现在装的对刀仪是那种表面是铝块，下面是绝缘的那种，就是那种精度不是很高，断刀后换刀，继续雕的部位和上一次雕刻刀有高低错落的痕迹，所以想换一个这样子的高精度对刀仪，接维宏卡，但是问了卖家说是要安装调试宏程序才能对刀，就是他也没有技术支持，这个不知要怎么操作啊？

春田工作室

你把它当成有弹性的铝块接就行

curie2020

春田工作室 发表于 2024-03-27 10:56
你把它当成有弹性的铝块接就行

就是不输入宏程序，也可以用吗？

笛声何在

我的维宏53b我也不知道怎么接线，盗版的维宏根本不能用

esee

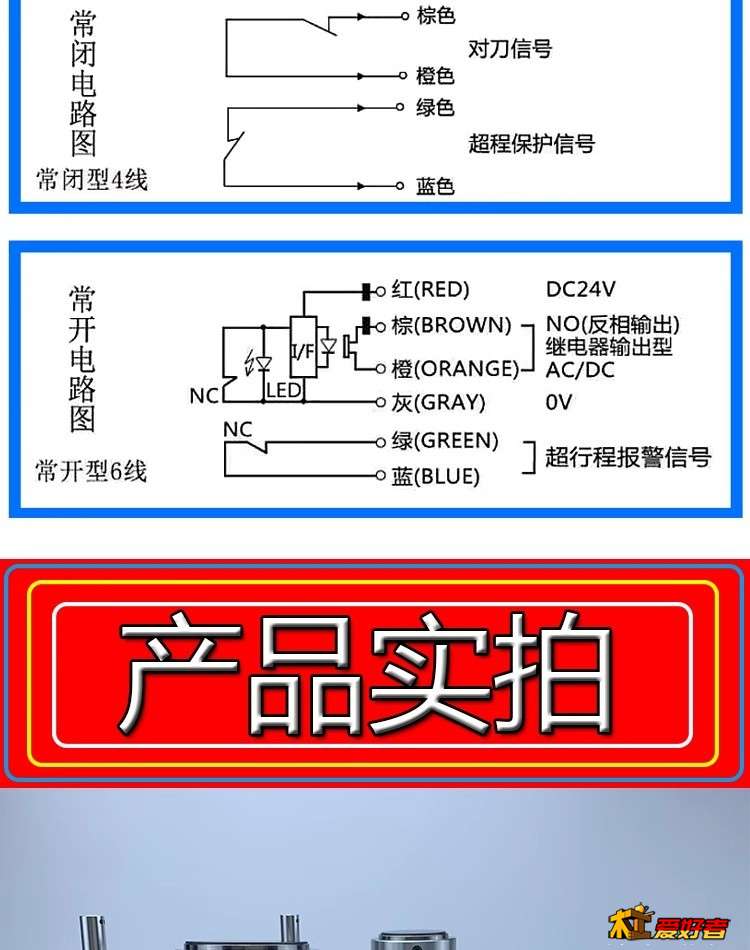

如果电压一致的话用常开型两根线直接替换原来的两根线就可以，安全开关的两根线可以串入z轴行程，也可以串入急停，不接也行

esee

如果以前你的对刀可以用，就不用改宏程序

curie2020

esee 发表于 2024-03-27 18:55
如果以前你的对刀可以用，就不用改宏程序

以前是这样子的，通过雕刻刀与对刀块短路来进行对刀

curie2020

esee 发表于 2024-03-27 18:55
如果以前你的对刀可以用，就不用改宏程序

以前不用程序，就是维宏卡的浮动对刀就行

小晓筱

curie2020 发表于 2024-03-27 20:18
以前不用程序，就是维宏卡的浮动对刀就行

盗版的100来块的没装过，如果是53b或者53c之类直接装对刀那个孔就行，不分正负极就是个开关量。行程保护可接可不接，如果接可以接急停那里

花漾

curie2020 发表于 2024-03-27 20:18
以前是这样子的，通过雕刻刀与对刀块短路来进行对刀

这种挺好的，基本误差不超过一个丝，用之前两面用手擦一下表面

esee

curie2020 发表于 2024-03-27 20:18
以前是这样子的，通过雕刻刀与对刀块短路来进行对刀

这个也是一样的，只是内部安装了两个更高精度的开关而已，直接接上常开两条线就可以了

esee

curie2020 发表于 2024-03-27 20:18
以前不用程序，就是维宏卡的浮动对刀就行

操作和你以前一样，只是调一下默认的参数而已，你以前表面对刀块的高度改成新的对刀仪的高度

curie2020

esee 发表于 2024-3-28 12:16
操作和你以前一样，只是调一下默认的参数而已，你以前表面对刀块的高度改成新的对刀仪的高度

好的，谢谢啊

WWL1215

超程保护串接在急停开关上，对刀信号，和普通对刀仪一样接，设置好电平就可以了。

蓬荜生徽

原理很简单，我发过拆解帖子，你可以看一下
