国产丝杆质量太差了，雕个木头丝杆头也断了

curie2020

国产丝杆质量不行啊，雕刻一个木头，进刀1mm深，丝杆头也断了

shiantian

不应该用刚性联轴器，电机轴与丝杠不同心。

curie2020

shiantian 发表于 2024-02-27 22:39
不应该用刚性联轴器，电机轴与丝杠不同心。

这个是铝合金联轴器，而且中间有弹性缝

春田工作室

curie2020 发表于 2024-02-28 07:28
这个是铝合金联轴器，而且中间有弹性缝

这就是刚性联轴器，安装时如果不打表保证电机轴和丝杠轴的同轴度，早晚会断一头

curie2020

春田工作室 发表于 2024-02-28 18:46
这就是刚性联轴器，安装时如果不打表保证电机轴和丝杠轴的同轴度，早晚会断一头

刚性联轴器是这个样子，没有割那个弹性缝隙的，而且是钢制的

虹源文具

楼主，你那个确实是刚性轴联。
弹性轴联是2块的中间通过弹簧片或胶体或滑块去自适应2轴之间的轴心误差和2轴之间的轴偏角误差的。
轴联一定要选用轴心偏差及轴心偏角大于实际情况的。
不然基本都是断轴结局。

虹源文具

弹性轴联最好不要用那种绕线弹簧轴联，
因为有一点点回弹的误差。
普通山寨机或DIY机由于误差难以达到高精度，
所以理想的轴联是十字滑块轴联，担心塑料滑块就买金属滑块的。
定期往滑块打点润滑油就很耐用。

curie2020

虹源文具 发表于 2024-2-28 20:31
弹性轴联最好不要用那种绕线弹簧轴联，
因为有一点点回弹的误差。
普通山寨机或DIY机由于误差难以达到高精 ...

好的，现在我又新订了一根丝杆，换十字联轴器去试下。

随风666

卧槽，磨制丝杆都能憋断，不知道这机器安装精度得多差也就是说，随时随地都是憋着在动的，难为这机器了。
你不仅得换丝杆，联轴器，还得重新安装调试了。

WWL1215

你这是中奖了，国产丽水丝杆我买10来条了，没有这个问题，虽然精度不高但也价廉物美。

curie2020

随风666 发表于 2024-2-29 08:19
卧槽，磨制丝杆都能憋断，不知道这机器安装精度得多差也就是说，随时随地都是憋着在动的，难为这机器了。
...

我安装好后非常顺滑啊，用手来回推了试过很多次，不需要很大力就能推动，就是这个导轨没有带压块，不知是不是中途吃力时，导轨发生了位移？

WWL1215

虹源文具 发表于 2024-02-28 20:31
弹性轴联最好不要用那种绕线弹簧轴联，
因为有一点点回弹的误差。
普通山寨机或DIY机由于误差难以达到高精度，
所以理想的轴联是十字滑块轴联，担心塑料滑块就买金属滑块的。
定期往滑块打点润滑油就很耐用。

中间有塑料的叫梅花联轴器，高精度全金属的是模片联轴器，楼主用的是刚性联轴器换梅花联轴器就可以了。断轴头应该是机架安装精度差。

curie2020

WWL1215 发表于 2024-2-29 08:45
中间有塑料的叫梅花联轴器，高精度全金属的是模片联轴器，楼主用的是刚性联轴器换梅花联轴器就可以了。断 ...

那这个和丝杆质量关系不大吗？这个国产机买过来才用了几个月，我之前用过的是NSK和THK的丝杆，2007年的时候买的，快二十年了，现在还在用，雕刻出来精度还是很高，中途发生过很多次撞刀事故，联轴器前前后后换过很多个了，最严重的一次把台钳和下面的固定螺丝都撞飞了，但是丝杆都没有断，只是断了铣刀。

虹源文具

WWL1215 发表于 2024-02-29 08:45
中间有塑料的叫梅花联轴器，高精度全金属的是模片联轴器，楼主用的是刚性联轴器换梅花联轴器就可以了。断轴头应该是机架安装精度差。

梅花的还是允许轴同心偏差及轴偏角有点小。
塑料也有十字滑块的。
我用的就是塑料十字滑块，
反正便宜，定期换就好。

curie2020

虹源文具 发表于 2024-2-29 11:28
梅花的还是允许轴同心偏差及轴偏角有点小。
塑料也有十字滑块的。
我用的就是塑料十字滑块，

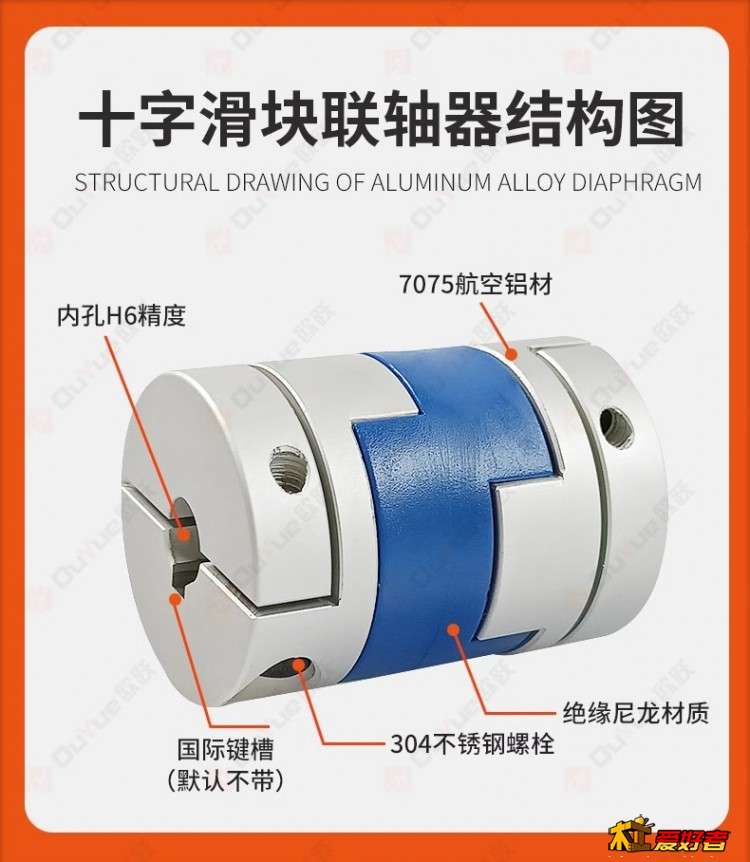

十字的就是这种吧？梅花的我之前用过。就是这种可以比梅花的同心偏差可以更大些吗？
