湖湖 发表于 2021-08-14 16:44& Q0 `: T" x3 l% @6 b
本帖最后由 湖湖 于 2021-8-14 16:57 编辑 . a2 q. X i) b+ Q
/ M9 J/ C8 r+ v6 `% k
) ^9 t1 g: n( W; U: P限位根本不用接 要接的是机械原点 。 原点接上 用软限位 就行了 M3 都有
! ~! ~1 J V/ e3 F& G: j6 X' d( b/ d/ X: }! x) A
如果你非要接 硬限位 1个端口 就足够了 全接一起就行。 限位作用是超行程 就停 跟急停是一样的 不需要分 XYZABC 轴 。甚至全接急停上也行 。; U7 U" B/ D% ` e! i. D
/ S( E& O, B0 y8 |' i# t6 B% c& F
V% o' r8 u3 H3 k1 G
至于 机械原点 也可以3个轴接一个端子 。因为 M3 回原点 都是1个轴1个轴来的 。 关键是 要设置 触发原点开关后 返回的 距离。这个距离10~15毫米就足够了 。这样依次 触发 一样可以。 所以 输入端子少 也没什么关系 。

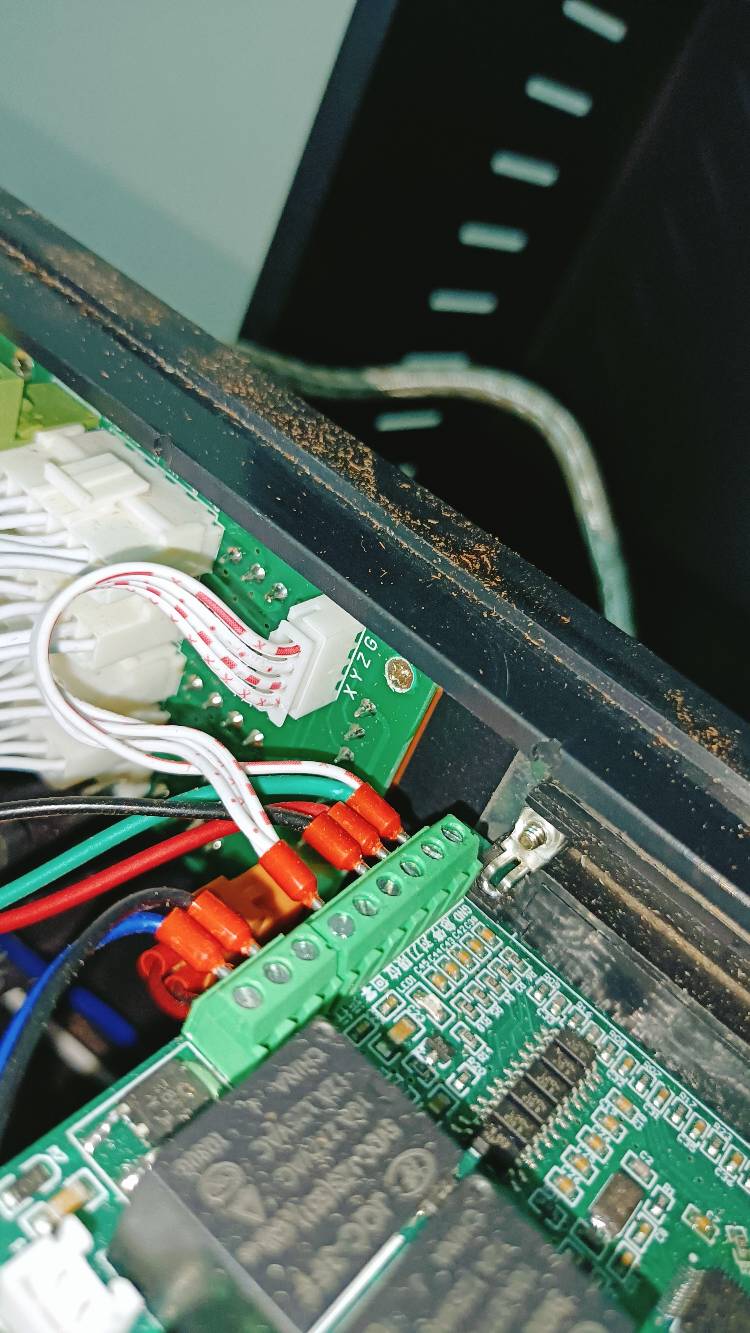

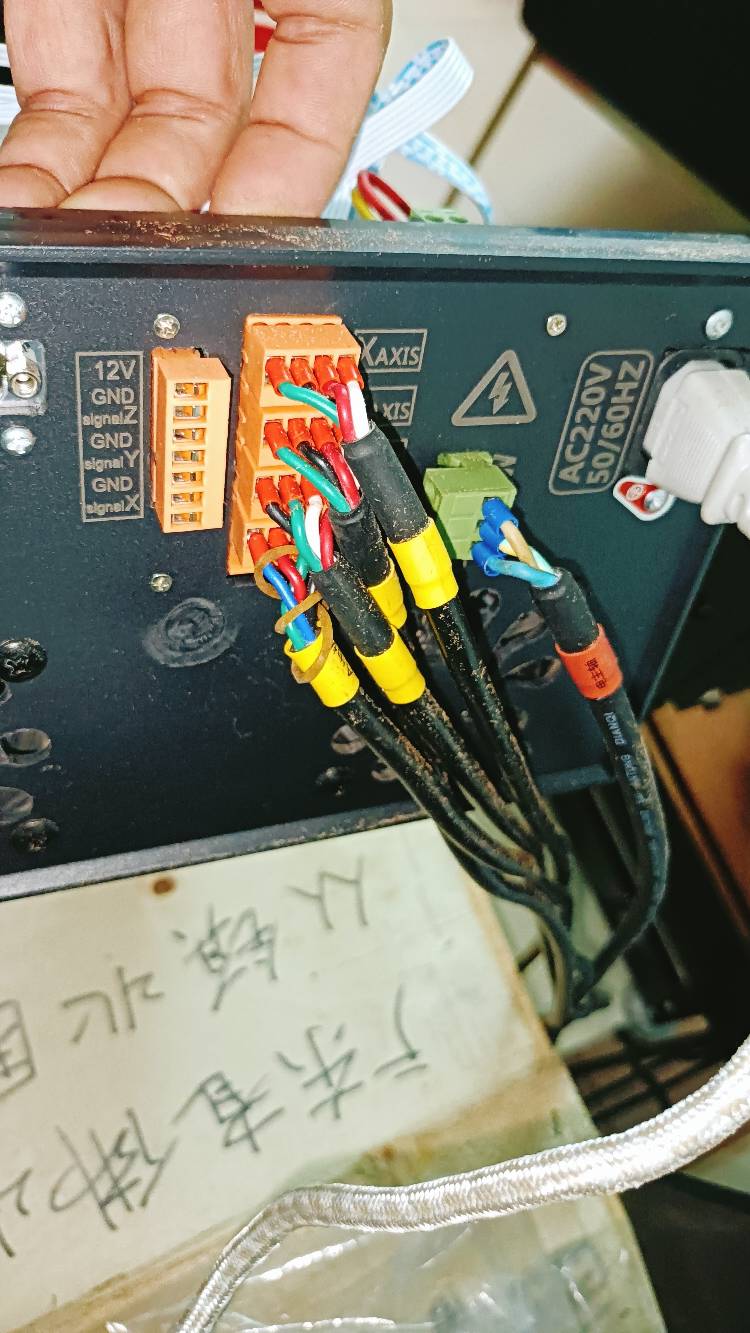

: B. `7 n3 @6 z8 h, N% ]- p刚刚把电控箱拆开 看到回零端口有三条并联电路输出到电控箱后面 是不是直接买个排线接好限位插上就可以了
