做一张明式画案

万民选

要这么多设备干嘛，开工厂呀！

来自安卓APP客户端

云卷云舒

铁皮木头 发表于 2021-12-11 11:34
  U; {' S6 z  t/ [' j1 S$ k还是没有想明白，骑马和跑马的斜孔也是用凿转机打出来的吗？是不是类似复斜小板凳的榫眼？还是两边都要垫适 ...

画案跑马挓3.5%，骑马挓2.5%，都比较小，榫眼可以复斜，像小板凳一样。也可以不斜，略微修下榫头即可。

铁皮木头

云卷云舒 发表于 2021-12-13 10:35
画案跑马挓3.5%，骑马挓2.5%，都比较小，榫眼可以复斜，像小板凳一样。也可以不斜，略微修下榫头即可。

这下彻底明白了，谢谢老师！
1 L/ @+ }4 G4 ~8 R  g( K) E

18295577518

业余的做的这么漂亮，让专业的情何以堪。好

来自安卓APP客户端

滂沱大雨

真棒！

来自安卓APP客户端

家4834

怎么看不到图片啊？

来自安卓APP客户端

家4834

大师在么？这个3.5%和2.5%各是几比几的角度？
' i# W- b; S2 q  Y, }! U

来自安卓APP客户端

limager

家4834 发表于 2022-7-14 21:20
1 W7 v1 t; q5 x8 z& F9 K大师在么？这个3.5%和2.5%各是几比几的角度？

也在重看这篇文章，每次看都有新收获。我的理解3.5%和2.5%，应该是3.5：100和2.5：100的比例，大概是1：30和1:40，都是很小的斜度。
  G) S5 y2 s; L. R" v9 k可以提前找一张纸，画上100mm和2.5,3.5的长度，连线就得到对应的斜度了，可以用来设置角度尺。
5 U9 i* @; [% ?5 D  m: D3 ~

家4834

感谢回复

来自安卓APP客户端

家4834

请问四脚八叉这块角度咋画？
( s3 i/ H& C0 n! E- p3 Z& I( o

来自安卓APP客户端

云卷云舒

跟小板凳一样画线的，只是两个方向斜度不一致，需要两把活动角尺交替用

家4834

八叉前后左右角度是多少大师？

来自安卓APP客户端

云卷云舒

家4834 发表于 2023-8-26 17:43
八叉前后左右角度是多少大师？

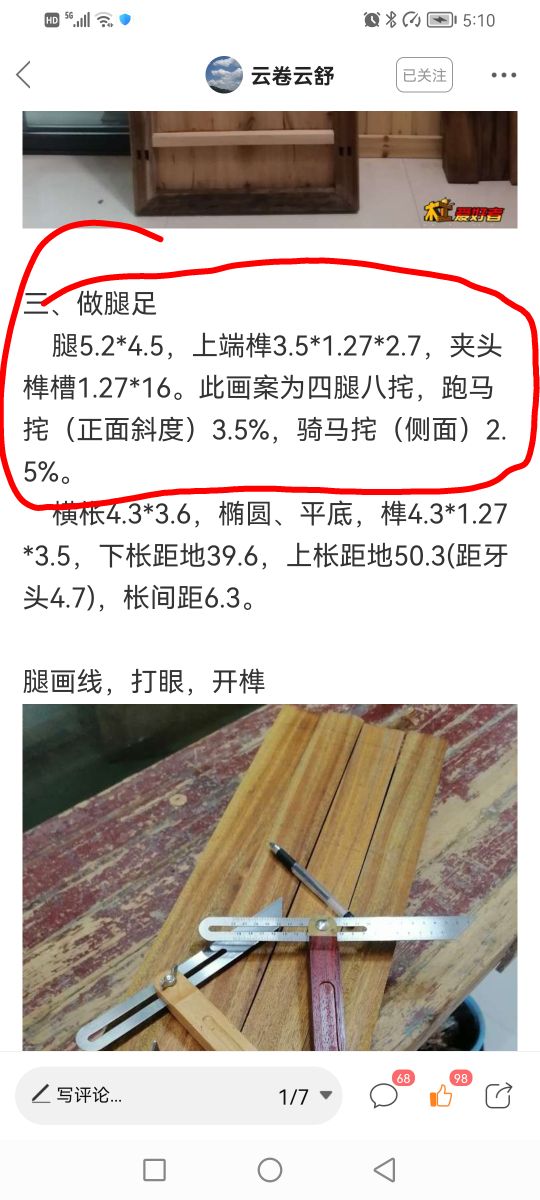

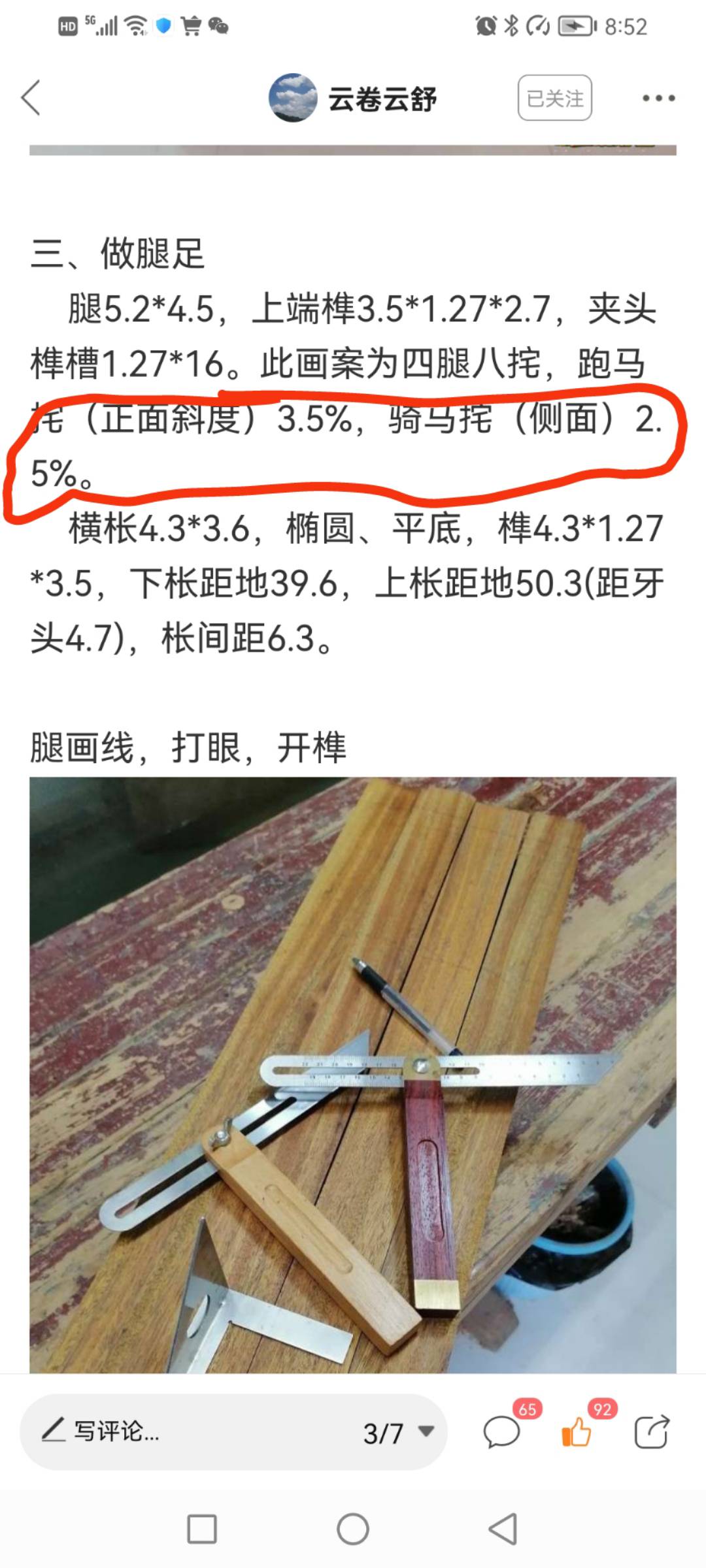

此画案为四腿八挓，跑马挓（正面斜度）3.5%，骑马挓（侧面）2.5%。

毒书生

非常感谢，最近打算做一张画案，苦于没有图纸和参照的实物，这帖子给了我答案。

来自安卓APP客户端

木之者

大气典雅！
