学会了一个手环的精雕画法

怡3979 · 发表于 2021-4-14 11:39:39

环和环之间应该有一定的余量间隙要不然加工完后手工打通就没办法操作了

钢钢 · 发表于 2021-4-14 11:43:37

怡3979 发表于 2021-04-14 11:268 u6 M& }: ]6 R8 O
这个具体步骤该怎样操作？

根据你在这个贴里的问题，你需要特别特别详细的指导，这个恐怕无能为力，我只能大致说一下整个流程，细到怎样调节链节大小、粗细、角度，恐怕做不到。
第一步就是画矢量，我是在cad里画，方便一点，当然ac里也是可以的。
想要在ac里画一条首尾相连的链条，双数链节是最好画的。
先画一个链接，阵列，然后看链节，假如只是做一个浮雕框，最好是节节紧扣，假如双面雕链条，环和环之间最好有点儿空余，好下刀。

钢钢 · 发表于 2021-4-14 11:46:29

怡3979 发表于 2021-04-14 11:26
1 C" [ y; Z$ T- Q6 m这个具体步骤该怎样操作？

第二步是在矢量层上右键把矢量导入ac，

怡3979 · 发表于 2021-4-14 12:01:35

钢钢发表于 2021-04-14 11:43* ?$ F: k6 J" t# ?; I4 d: L
根据你在这个贴里的问题，你需要特别特别详细的指导，这个恐怕无能为力，我只能大致说一下整个流程，细到怎样调节链节大小、粗细、角度，恐怕做不到。& L. r" q4 @$ d; k7 T" q
第一步就是画矢量，我是在cad里画，方便一点，当然ac里也是可以的。9 I/ V: T5 }; U' p
想要在ac里画一条首尾相连的链条，双数链节是最好画的。
6 x T* y( ]. c/ x& G先画一个链接，阵列，然后看链节，假如只是做一个浮雕框，最好是节节紧扣，假如双面雕链条，环和环之间最好有点儿空余，好下刀。

有大致流程也很感谢了我先照着流程操作要是遇到有些关键问不会操作了再请教你

怡3979 · 发表于 2021-4-14 12:03:24

我之前发几个贴就是想问这种环怎样做可能我表达的意思不清楚所以也就不了了知了

钢钢 · 发表于 2021-4-14 12:18:28

怡3979 发表于 2021-04-14 11:26
* V# I' u! ]/ U; m/ D7 @这个具体步骤该怎样操作？

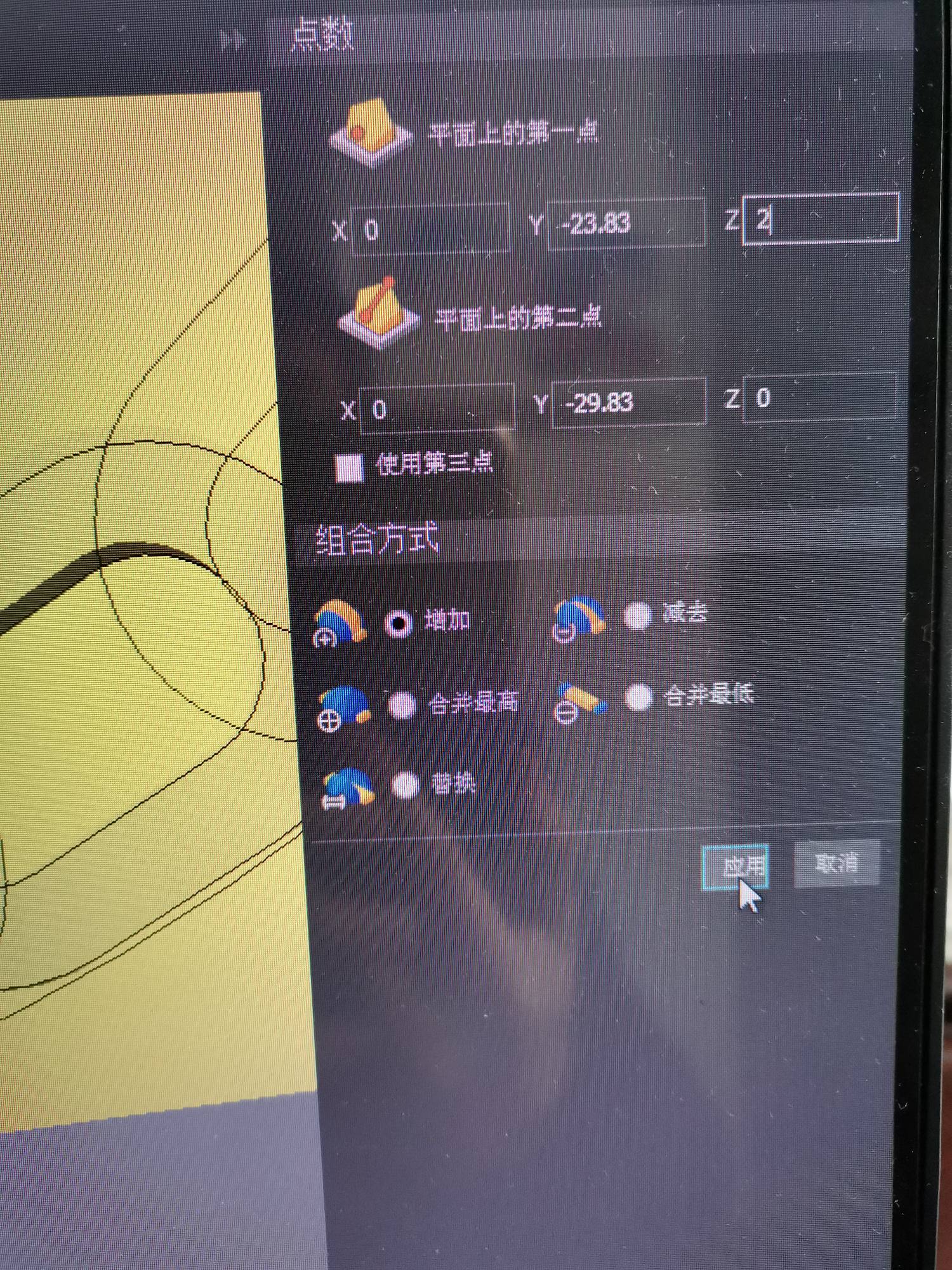

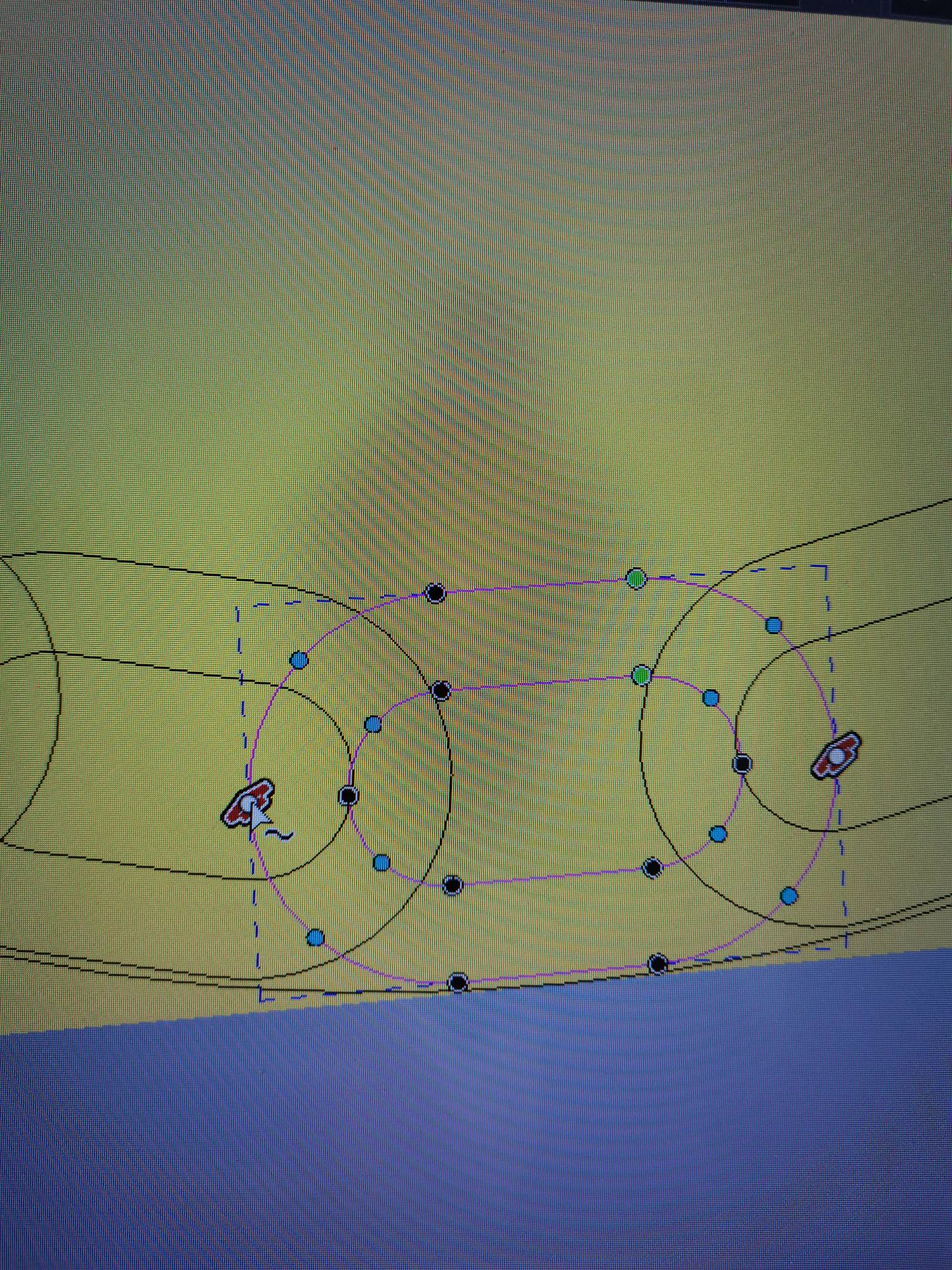

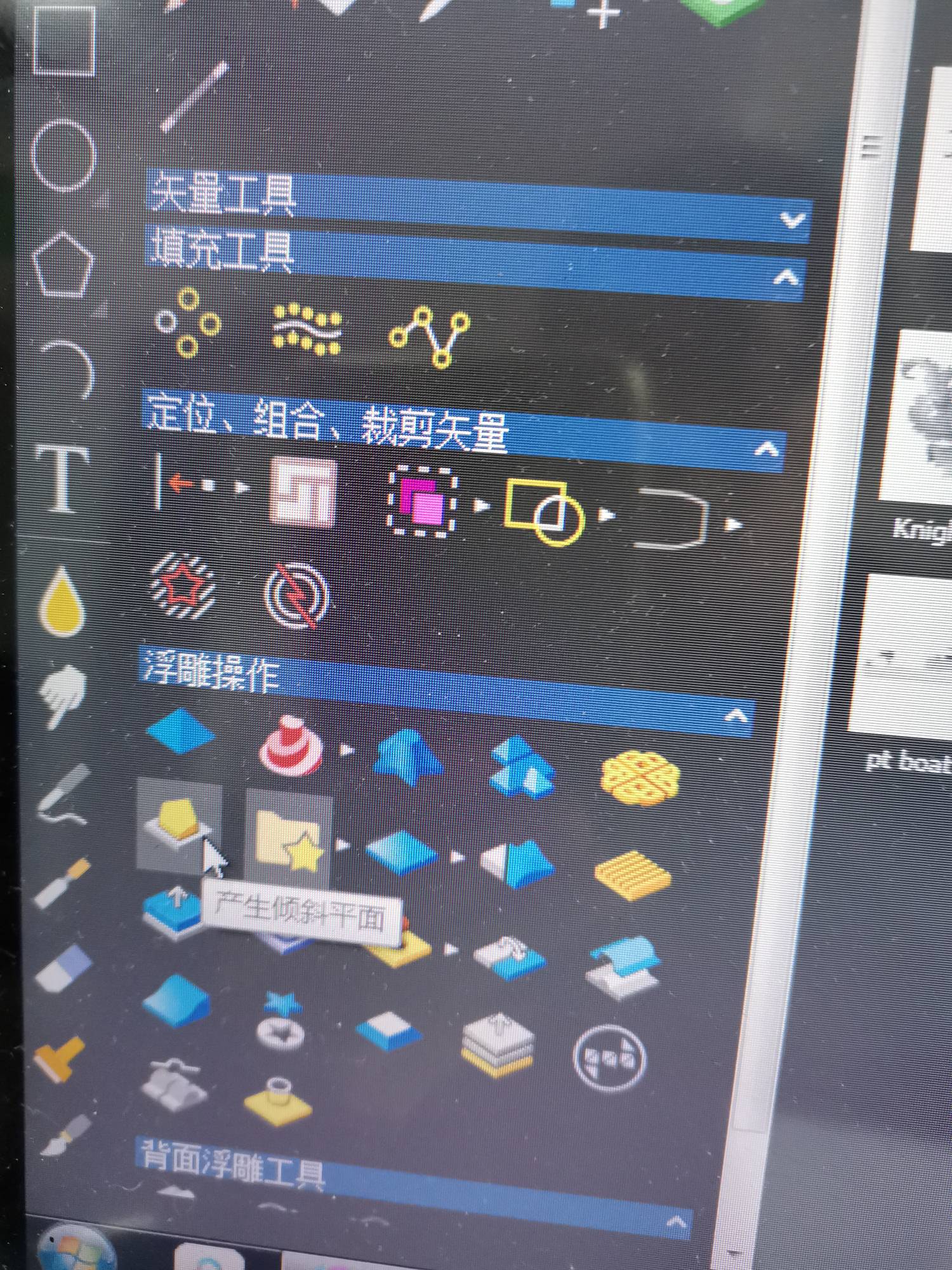

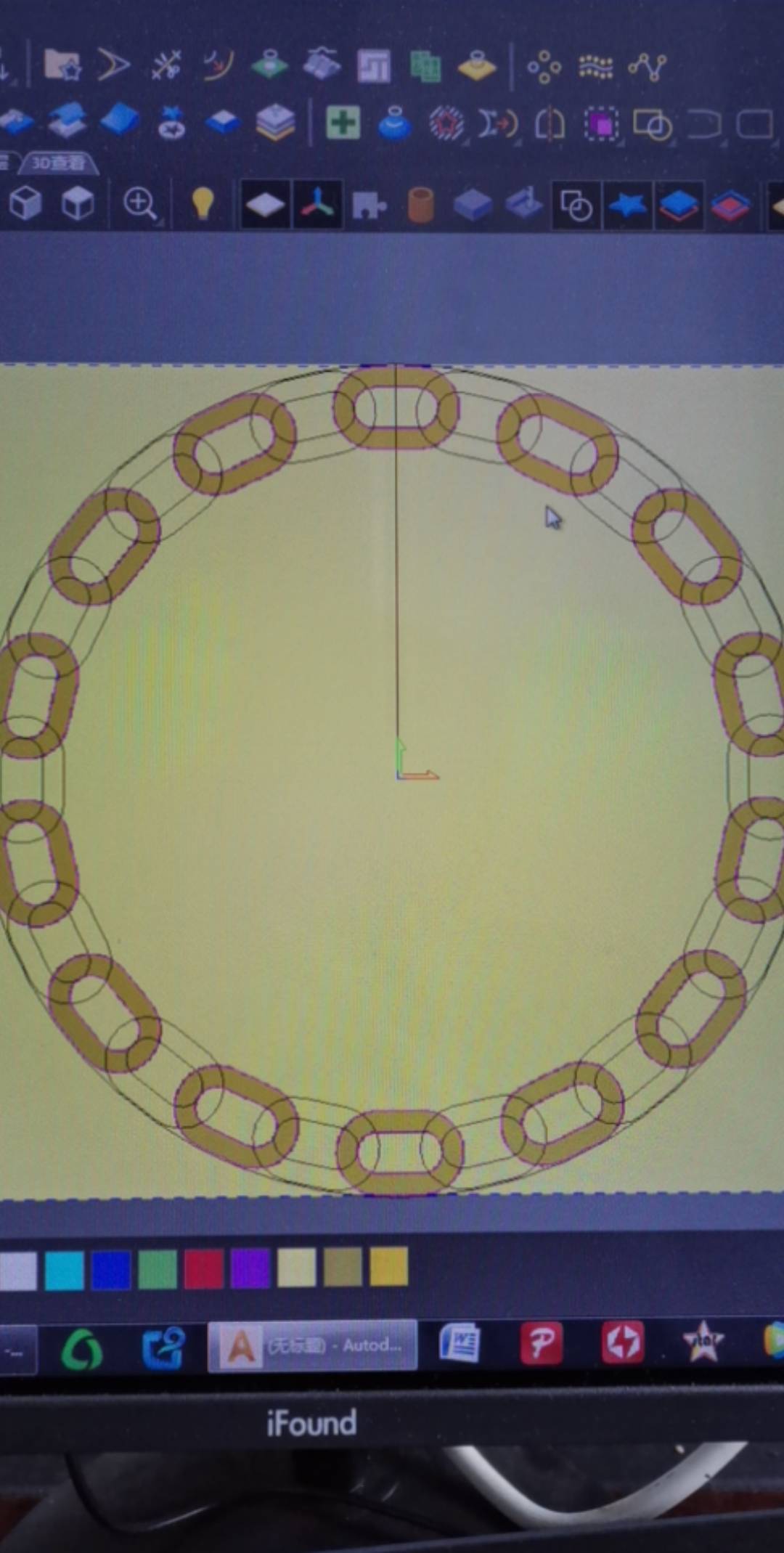

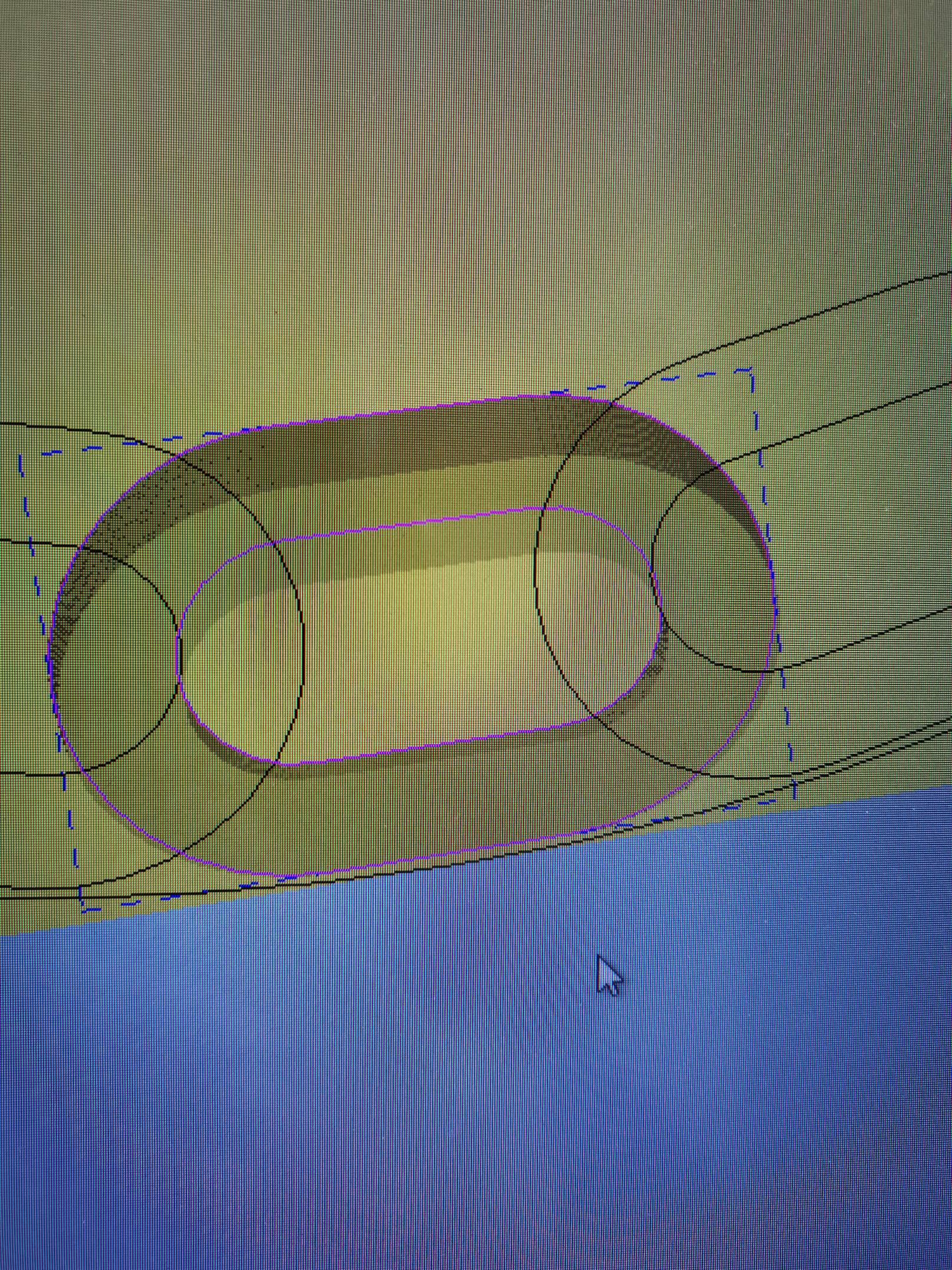

第三步选中一个链节的矢量，按“产生倾斜平面”按钮，拖动斜面起点、终点两个小图标在应该位置，功能面板上设置倾斜高度，按“应用”，再按“取消”，生成倾斜斜面。

钢钢 · 发表于 2021-4-14 12:24:48

怡3979 发表于 2021-04-14 11:06
8 c9 q, A' Y3 |1 L' Z! V能不能说一下详细的步骤包括环的大小和粗细怎样调整

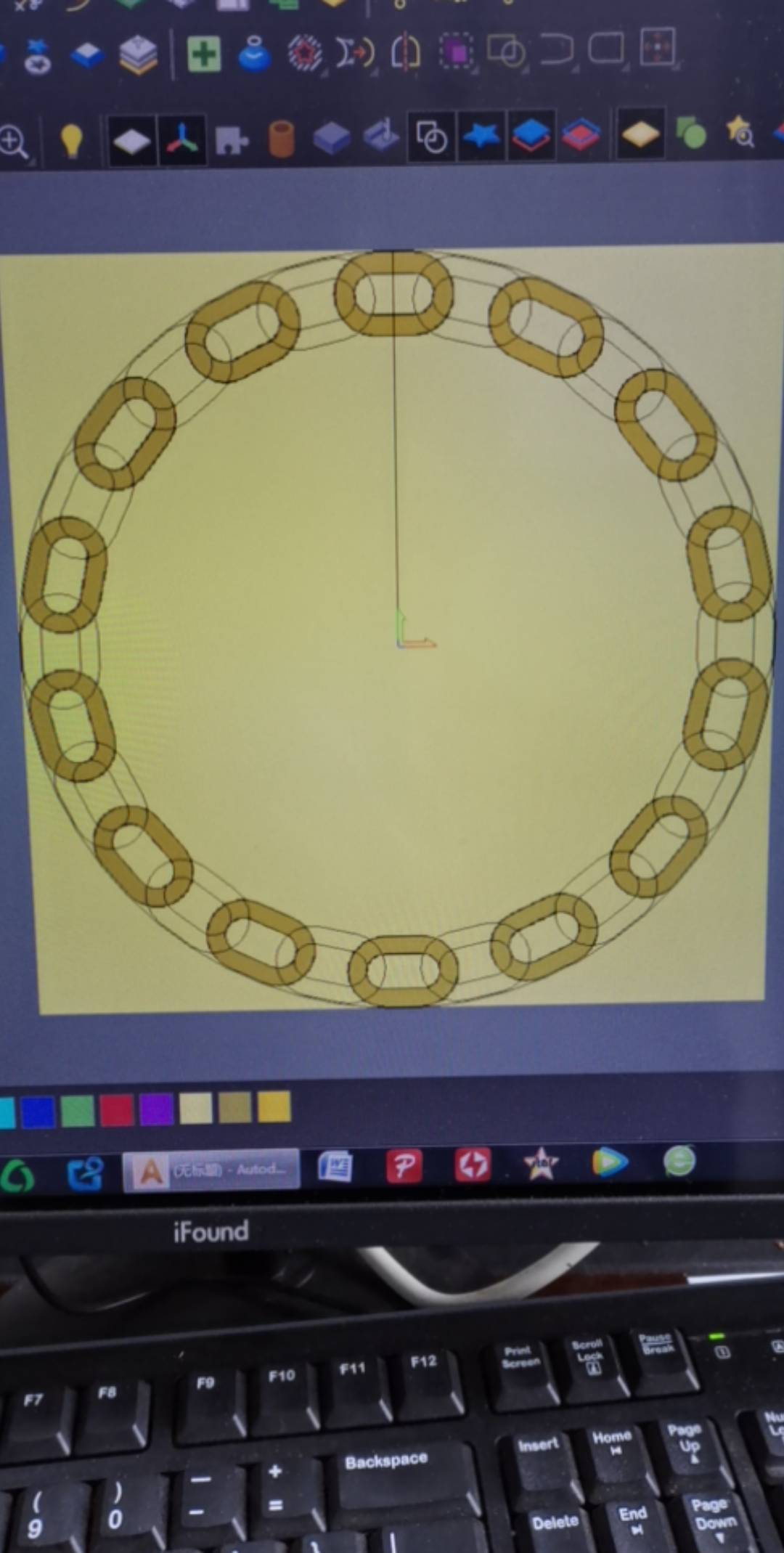

第四步是隔一节做一个，

钢钢 · 发表于 2021-4-14 12:42:19

怡3979 发表于 2021-04-14 11:26
& v/ W- X2 j$ C' E8 g这个具体步骤该怎样操作？

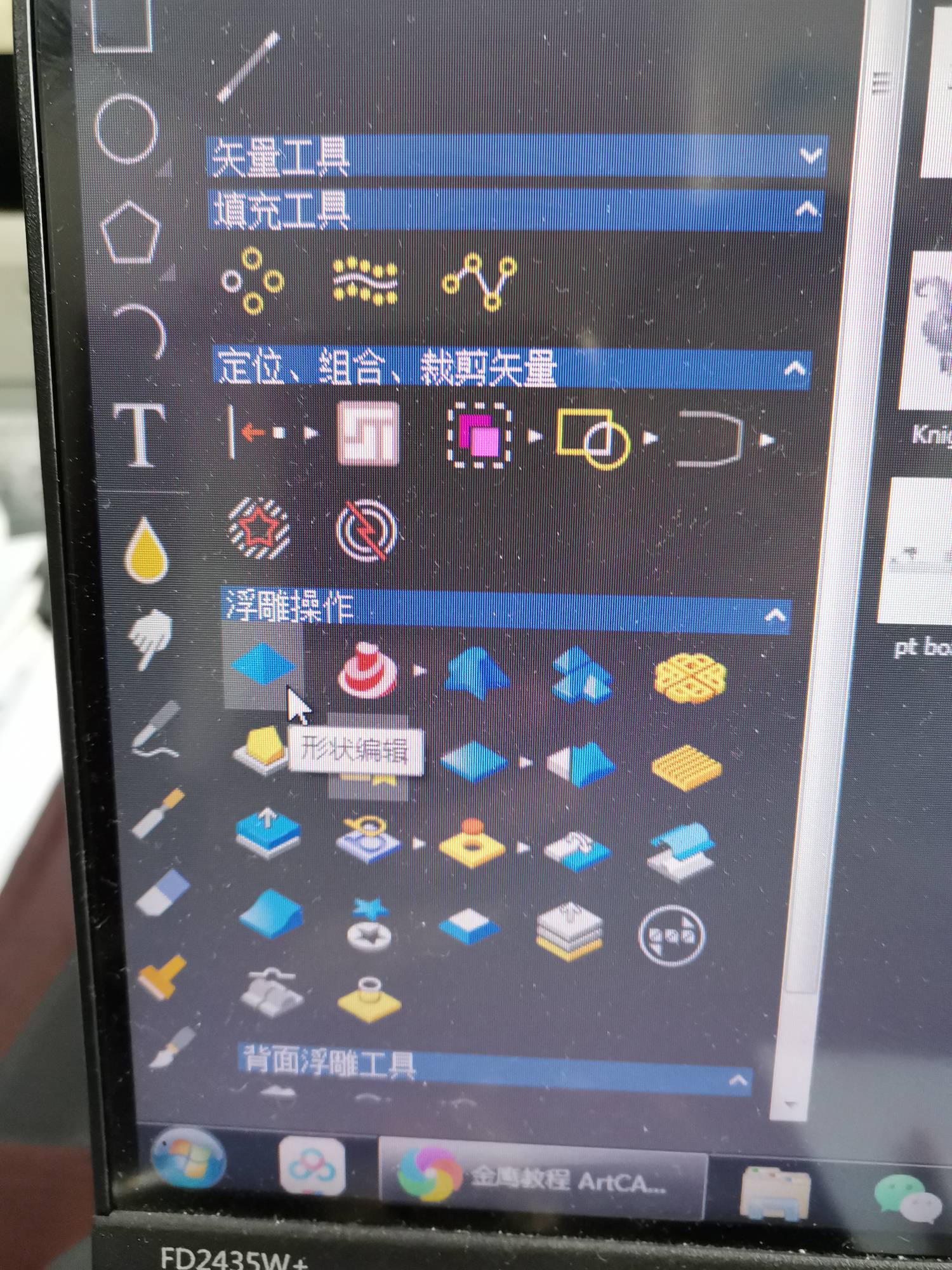

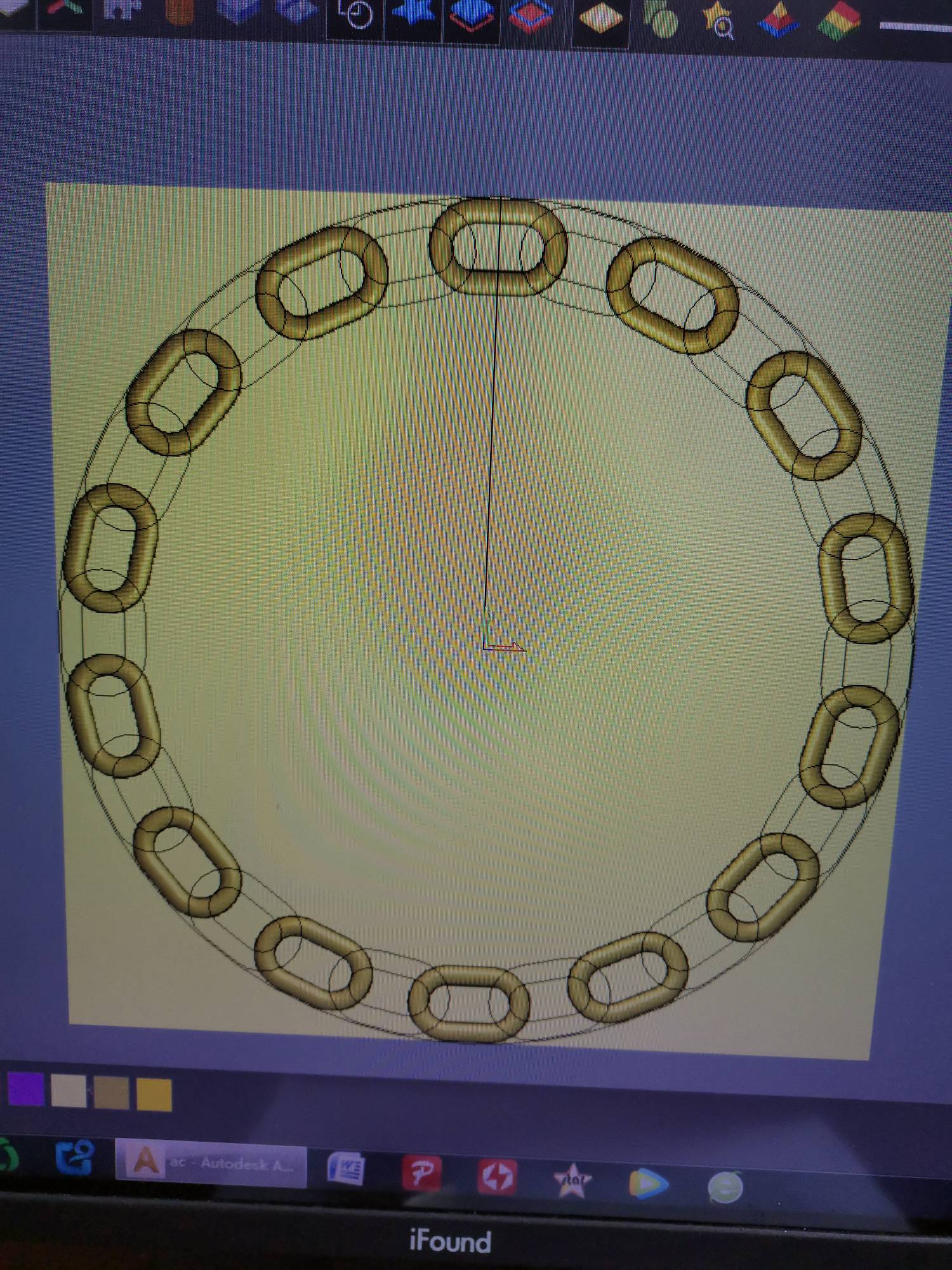

第五步起弧面，选中起了斜面的链节矢量，按“形状编辑”。
“形状轮廓”设置如下，选“圆”，角度90（90度为半圆，适合正反雕，做浮雕边框角度可适当减小），选“无限制”，“开始高度”0，“缩放”不选，“浮雕组合方式”选增加，如图示。

钢钢 · 发表于 2021-4-14 12:59:08

怡3979 发表于 2021-04-14 11:26
' B) l# y, |/ q. @这个具体步骤该怎样操作？

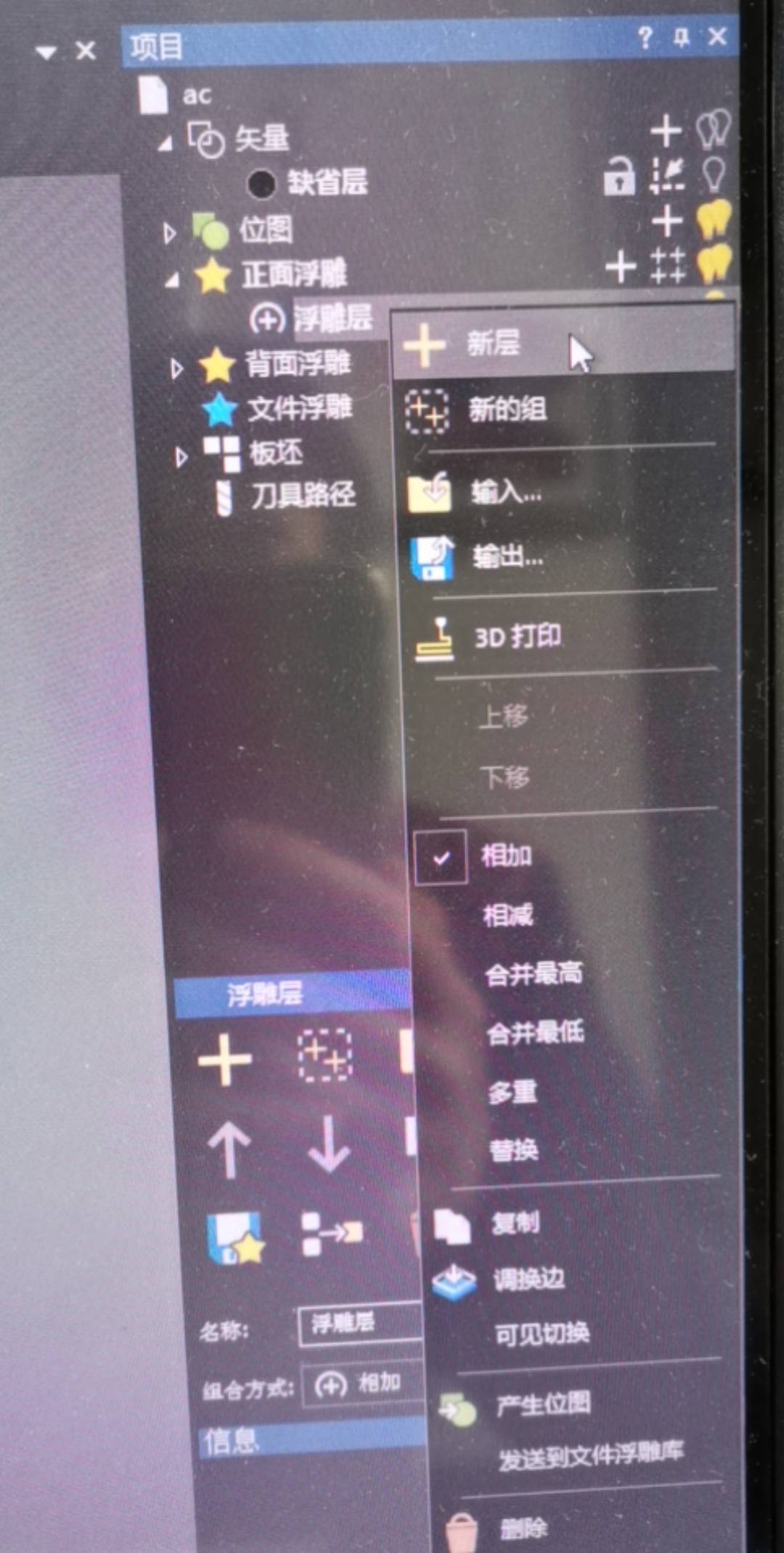

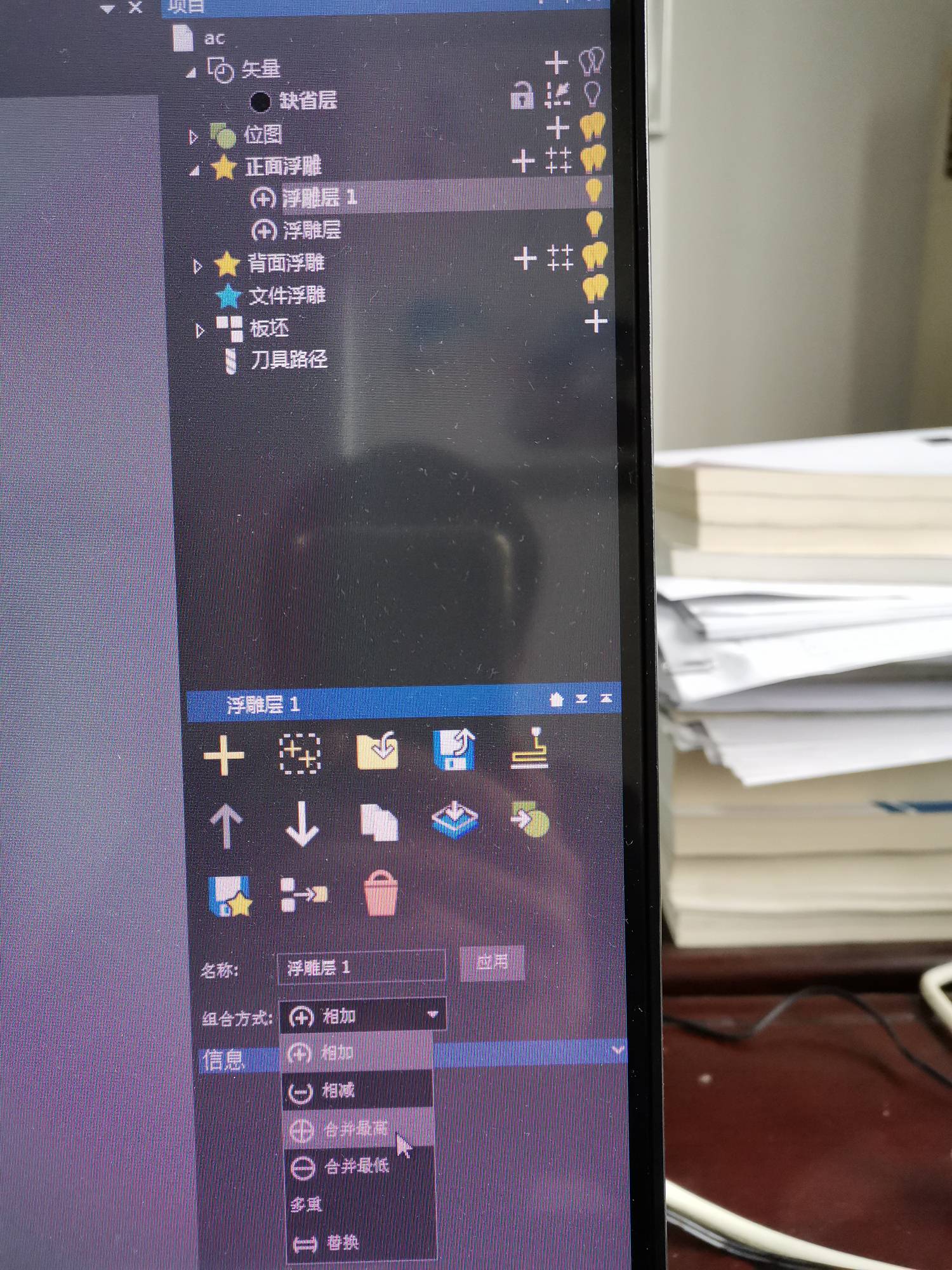

第六步，“项目”面板下，“正面浮雕”下，“浮雕层”右键，选“新层”，回车，隐藏图层“浮雕层”，鼠标选中“浮雕层 1”，面板下面部分“组合方式”选“合并最高”。
在图层“浮雕层 1”上，同样的方式，隔一个做一个链节。

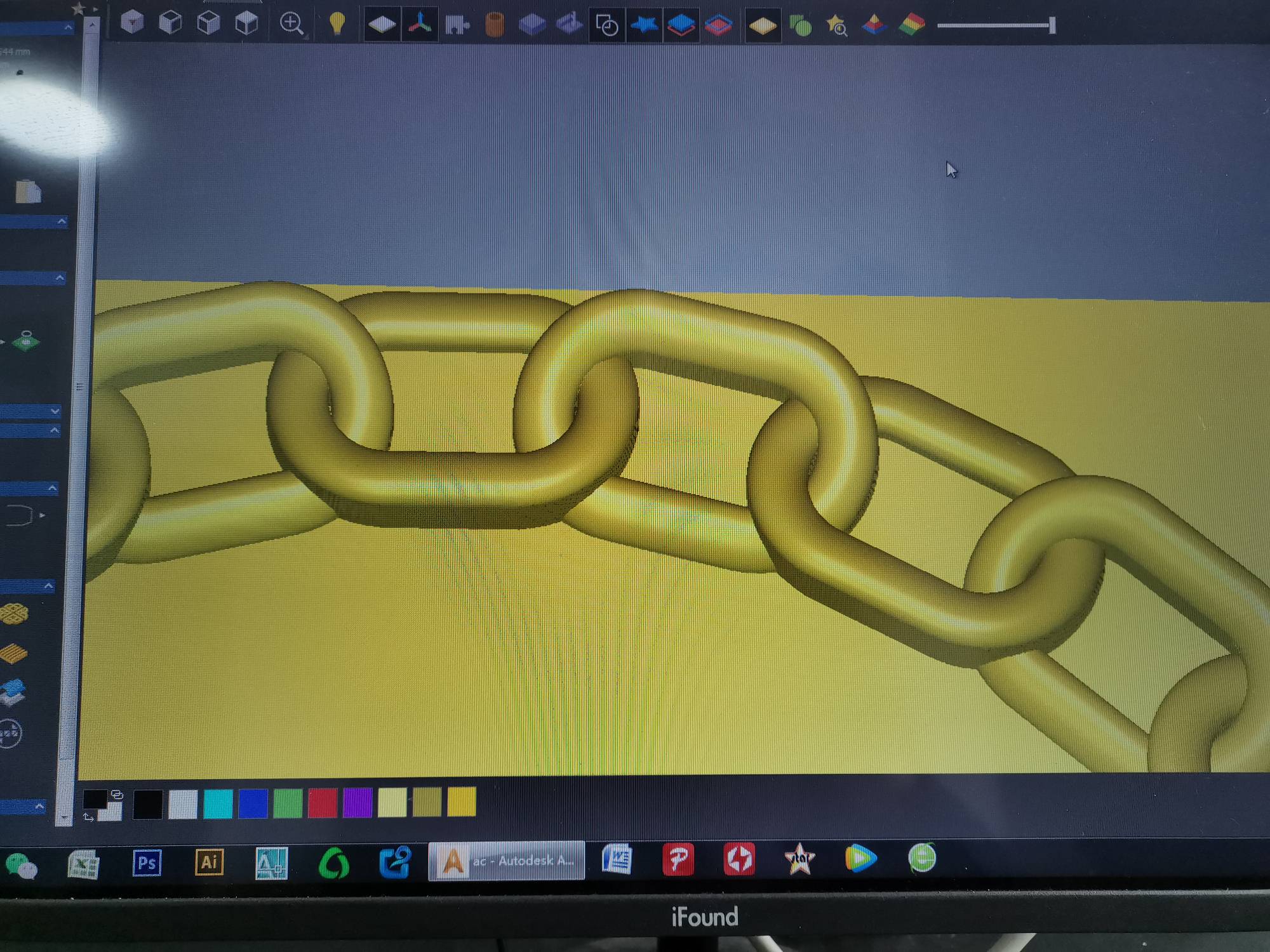

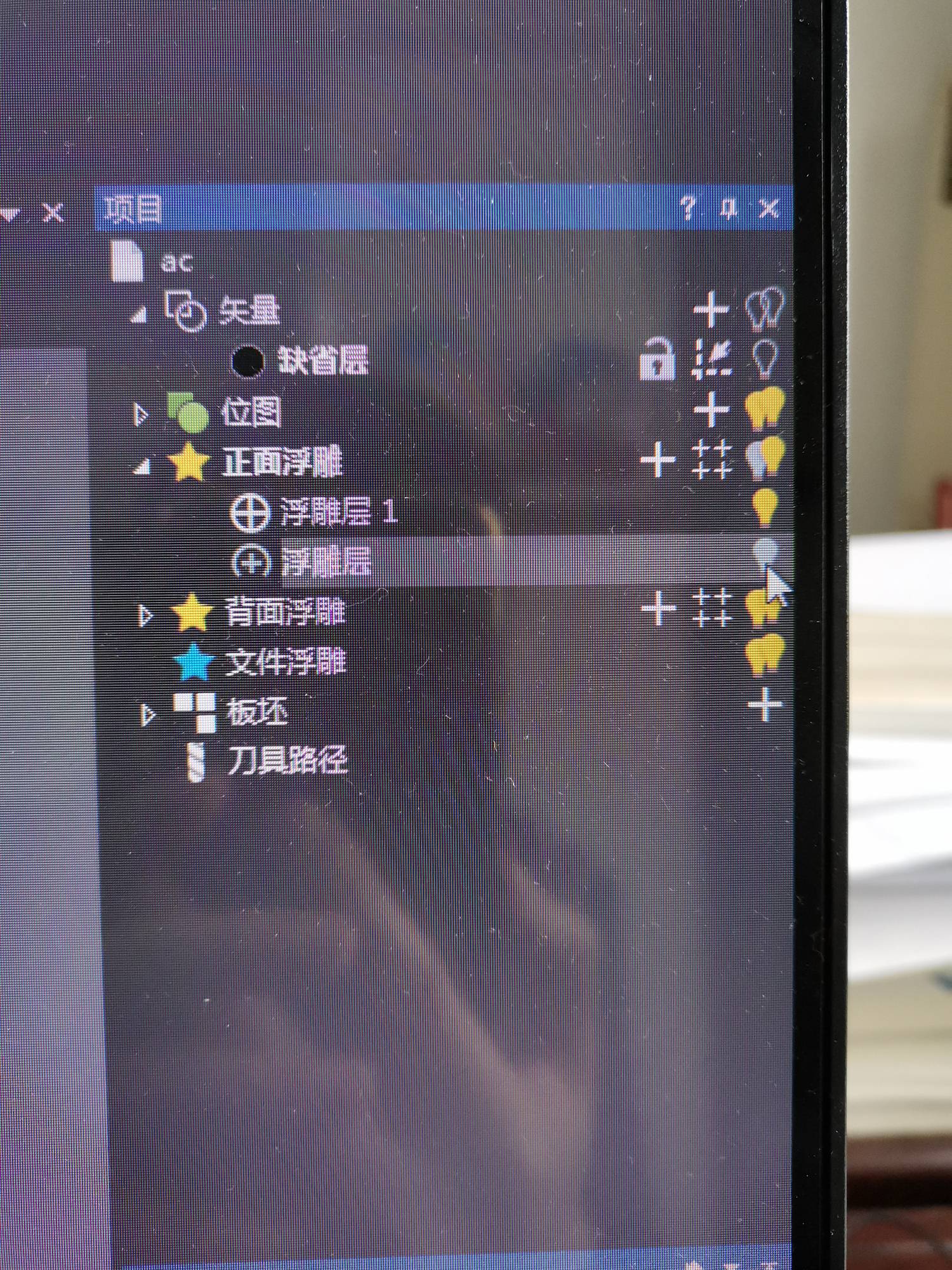

再打开“浮雕层”显示。

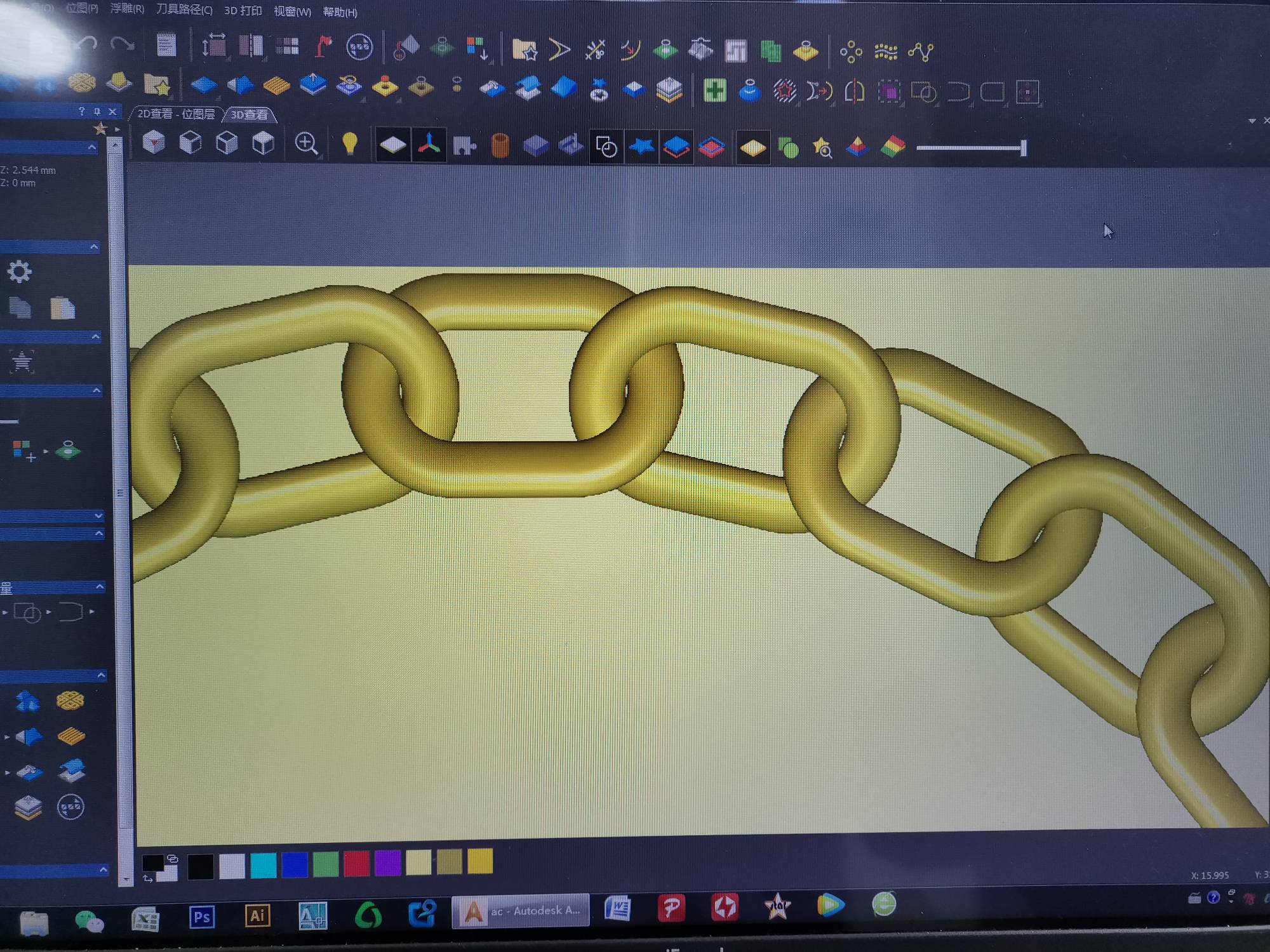

完工了。

怡3979 · 发表于 2021-4-14 13:15:42

钢钢发表于 2021-04-14 12:59
( h. d- t G( B! {9 A* w( H第六步，“项目”面板下，“正面浮雕”下，“浮雕层”右键，选“新层”，回车，隐藏图层“浮雕层”，鼠标选中“浮雕层 1”，面板下面部分“组合方式”选“合并最高”。
6 T1 n9 Y' i B2 a; x在图层“浮雕层 1”上，同样的方式，隔一个做一个链节。
" k2 ~# L6 ]5 q8 D& f& J$ f4 r再打开“浮雕层”显示。. f9 n. \$ x3 z& U5 W+ `
完工了。

背面是直接X或y镜像？

钢钢 · 发表于 2021-4-14 13:16:25

怡3979 发表于 2021-04-14 12:01
' r+ j! i, k3 D9 {3 {有大致流程也很感谢了我先照着流程操作要是遇到有些关键问不会操作了再请教你

这种就是标准教程，再不能详细了～其他的都要求你对软件熟悉，对图形理解，基础能力要自己来。

怡3979 · 发表于 2021-4-14 13:17:59

怡3979 发表于 2021-04-14 13:15
$ f/ ]9 u q4 J3 l7 i背面是直接X或y镜像？

能不能把这个图做成存档文件上传我下来慢慢摸索一下

怡3979 · 发表于 2021-4-14 13:18:34

放到素材区付费下载也行

钢钢 · 发表于 2021-4-14 13:34:31

怡3979 发表于 2021-04-14 12:03- D2 j5 d8 j- N- y- Y
我之前发几个贴就是想问这种环怎样做可能我表达的意思不清楚所以也就不了了知了

可能不是不清楚，教新手太深的，就如走钢丝，很辛苦，还不能急，一不小心就把人得罪了，还教不会。
像这种中级运用，需要初级软件功能和图形概念打底，不然也精不了。
我可以一学就会，是常规软件操作、理论和几何图形、立体概念到了高级，所以只要找到按钮在哪里，就可以上手了。

怡3979 · 发表于 2021-4-14 13:39:35

嗯说的在理要熟就得多练十几个小时的ac视频教程看得有时候犯困一下了消化不了那么多的内容
