求助

印钞机 · 发表于 2021-4-12 18:29:14

电源要接控制卡上

旭日阳光 · 发表于 2021-4-12 22:41:56

印钞机发表于 2021-04-12 18:29
8 V& K- m8 ~- ~: t) U, o电源要接控制卡上

肯定要接，不然控制卡也不亮屏

印钞机 · 发表于 2021-4-13 10:35:16

旭日阳光发表于 2021-04-12 22:412 m M. Z, @2 m) p
肯定要接，不然控制卡也不亮屏

我是说，驱动器的共阳5v，接到D/P边上那个端子里。不是接口板要通电。

旭日阳光 · 发表于 2021-4-13 16:28:41

他这个控制板没5v，所以接5v那里串了电阻接24v电源正极。

印钞机 · 发表于 2021-4-13 16:41:10

旭日阳光发表于 2021-04-13 16:28
6 ?3 W! M8 a1 N他这个控制板没5v，所以接5v那里串了电阻接24v电源正极。

驱动器的D+D-P+P-，D-P-接接口板对应端子。D+P+短接后接接口板D-P-旁边那个共阳端子，这才能使驱动器构成一个电子回路。如果你把驱动器的共阳端子接在别处，接口板与驱动器不构成一个回路。

印钞机 · 发表于 2021-4-13 16:42:11

旭日阳光发表于 2021-04-13 16:286 K$ x' K% S3 ]
他这个控制板没5v，所以接5v那里串了电阻接24v电源正极。

弄清接口板提供多少电压，买相应的驱动器，买错了的话，重新购买对应驱动器

印钞机 · 发表于 2021-4-13 16:45:17

你现在这么接，相当于，你用非串联或者并联的电池，一节的正极接灯泡+，另一节的负极接灯泡-。这俩电池一个在北京，一个在上海。所以灯泡不亮

印钞机 · 发表于 2021-4-13 16:48:22

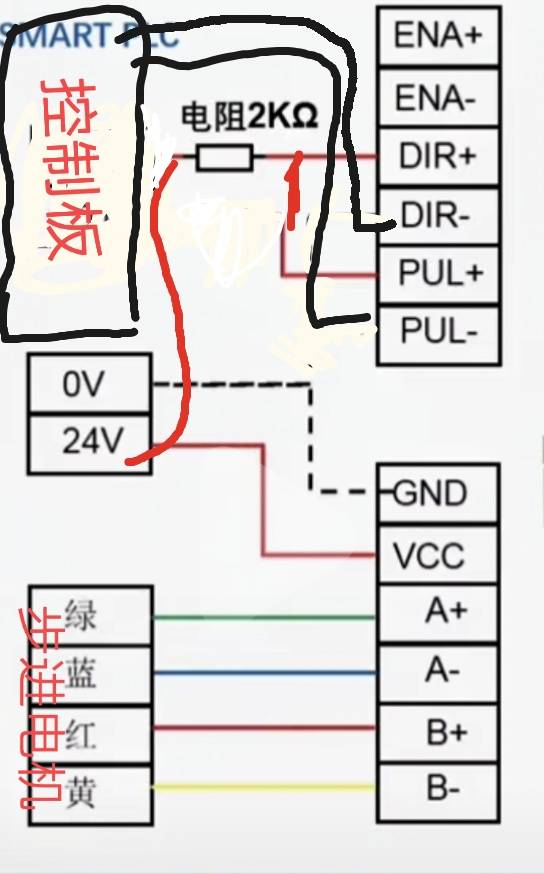

这么接

旭日阳光 · 发表于 2021-4-13 22:11:05

印钞机发表于 2021-04-13 16:41
1 z& v# K* ]4 Y. R0 H驱动器的D+D-P+P-，D-P-接接口板对应端子。D+P+短接后接接口板D-P-旁边那个共阳端子，这才能使驱动器构成一个电子回路。如果你把驱动器的共阳端子接在别处，接口板与驱动器不构成一个回路。

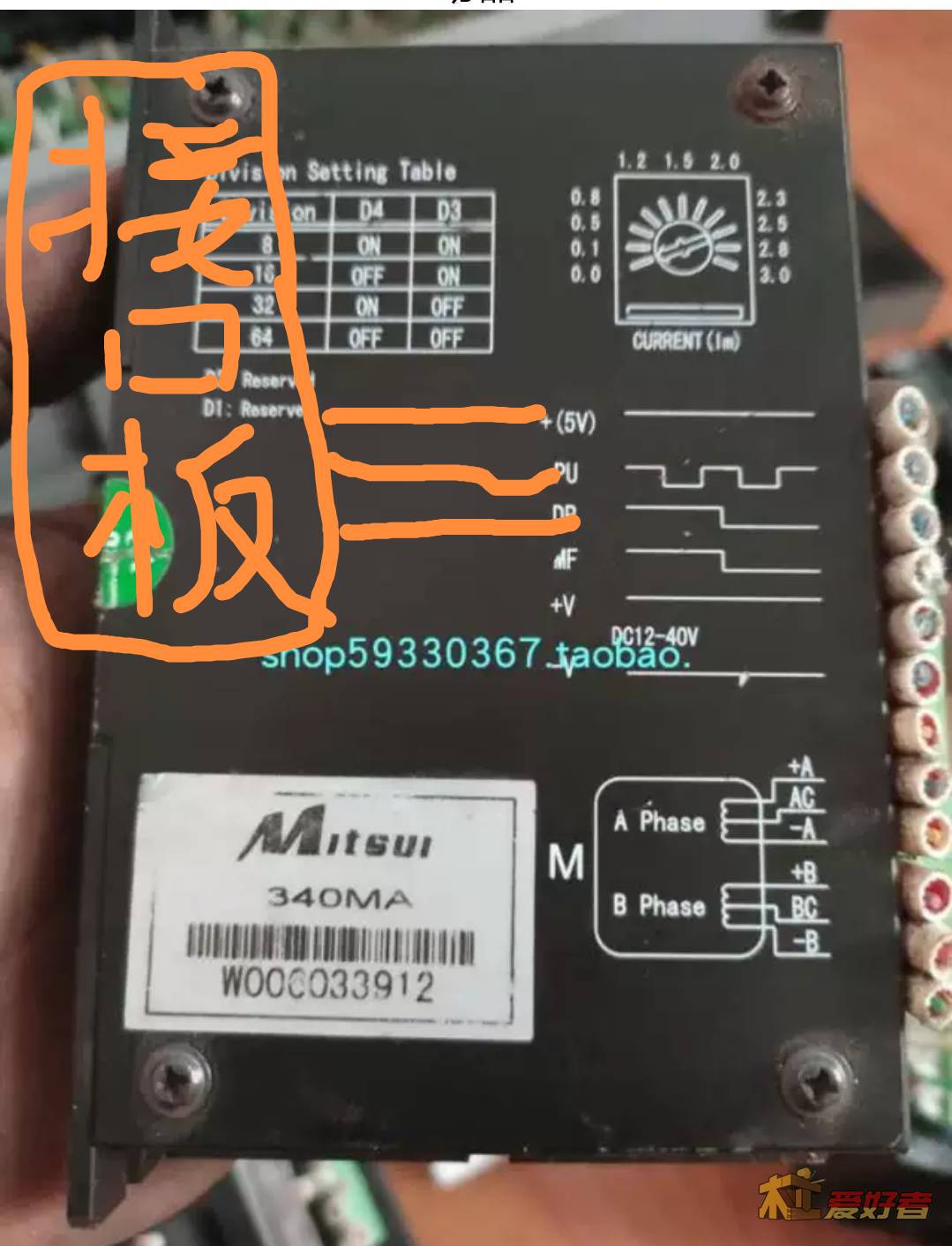

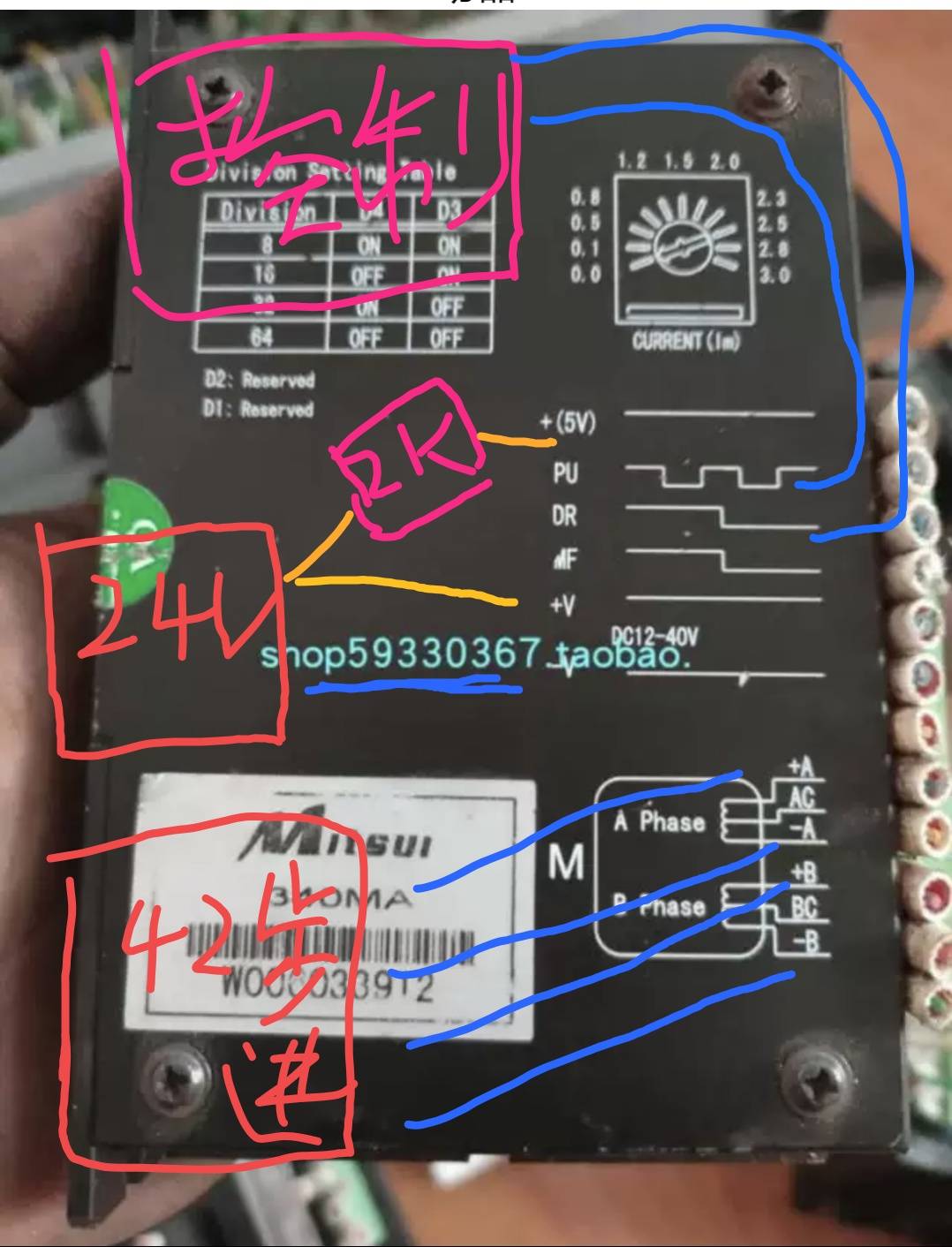

你也看到了他这上边只有PU和DR可能是-（负极）我接控制板对应端口，只有一个+5v，控制板没5v说明书说串电阻接24Ⅴ电源正极。主要是没用过这种驱动，手里有三块想利用上

旭日阳光 · 发表于 2021-4-13 22:37:23

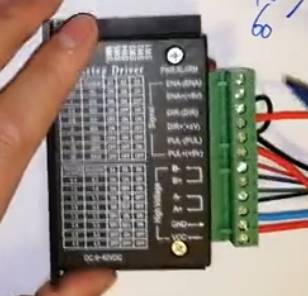

我另外找了块小板这样接可以转动，现在就是想知道这信浓板怎么接。一样的方法接线就不转三块都试了

xiaoqillj12 · 发表于 2021-4-13 22:45:30

控制板的GND应该和电源的连上吧

印钞机 · 发表于 2021-4-13 23:12:45

控制板没5v说明书说串电阻接24Ⅴ电源正极。这句话是没错，但不是接任意电源正极，看控制器的接线说明对应的驱动器回路的那个电源端子。

印钞机 · 发表于 2021-4-13 23:13:42

印钞机发表于 2021-04-13 23:12
' |( w6 D) q, l6 Z9 Z/ i( n控制板没5v说明书说串电阻接24Ⅴ电源正极。这句话是没错，但不是接任意电源正极，看控制器的接线说明对应的驱动器回路的那个电源端子。

你接的24位置，要与DP构成回路才行，你接别的24，不构成回路，等于电路接错了

印钞机 · 发表于 2021-4-13 23:16:05

还是那个问题，在接24的问题上，你得拿出照片图片来说明你接到哪个24上了

印钞机 · 发表于 2021-4-13 23:19:30

旭日阳光发表于 2021-04-13 22:37
0 |. F( i% [; U- a$ W4 o# d我另外找了块小板这样接可以转动，现在就是想知道这信浓板怎么接。一样的方法接线就不转三块都试了

你得24接错位置了，上传控制器端子的说明书吧
