怎么把CNC中心快速定位到这点上面啊

mingui · 发表于 2021-4-10 19:58:39

cjseng 发表于 2021-4-10 13:381 l4 M0 q1 T2 l$ @" m
弄个激光十字线定位吧这是我以前做的，用起来还蛮方便，后来被工件撞坏了，等有空了重做一个。

这个激光定位看起来不错，怎么做的

菜刀崽 · 发表于 2021-4-10 20:52:23

除非是异形的，不然都是用车床加工。

Woodbody · 发表于 2021-4-10 21:04:07

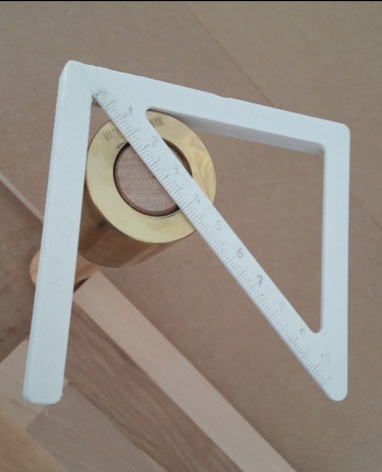

3D打印

ougu · 发表于 2021-4-10 21:19:46

Woodbody 发表于 2021-4-10 21:04
% q0 @8 U9 P; q; ?3D打印

你这是给木头做中心点我也有我说的是CNC的刀对着中心这尺子文件分享下我是用木头做的

baqfhwqqq · 发表于 2021-4-10 21:58:08

Woodbody 发表于 2021-04-10 21:04
) I2 F0 d& |, J7 k1 a5 }3D打印

有没有文件。准备铣一个铝合金的。

ougu · 发表于 2021-4-10 22:20:14

baqfhwqqq 发表于 2021-4-10 21:587 G3 Y V: F9 i) e8 j& x
有没有文件。准备铣一个铝合金的。

没给的话自己画一个吧

mojianghai · 发表于 2021-4-10 22:31:40

cjseng 发表于 2021-04-10 13:38' Y% T; a ~( Y6 [& Y7 o. C
弄个激光十字线定位吧这是我以前做的，用起来还蛮方便，后来被工件撞坏了，等有空了重做一个。

一直想做一个这样的，就是不知道这个线有多粗，精度怎么样？

mojianghai · 发表于 2021-4-10 22:32:16

ougu 发表于 2021-04-10 16:348 w& G- D" b- y' V5 l( A3 X7 ^
十字是不是随着高度变化要再调整不然至少要两个激光器才能实现

必须两个，还得调整垂直度

ipman · 发表于 2021-4-10 22:35:35

xy很头疼，那个发光线的不错

ipman · 发表于 2021-4-10 22:37:26

cjseng 发表于 2021-04-10 13:383 i5 ?& c! K* m7 c9 C- v* x
弄个激光十字线定位吧这是我以前做的，用起来还蛮方便，后来被工件撞坏了，等有空了重做一个。

你这个安装在哪个位置？怎么能断定十字交叉就是主轴中心？

cjseng · 发表于 2021-4-10 22:51:17

ipman 发表于 2021-4-10 22:37* q. K& F( p% E- z/ D
你这个安装在哪个位置？怎么能断定十字交叉就是主轴中心？

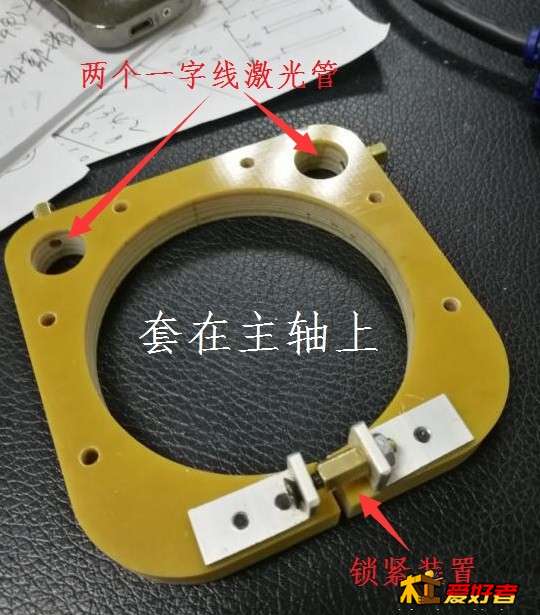

安装在主轴电机上，两个一字线激光成90度布置，交点就是中心

cjseng · 发表于 2021-4-10 22:55:09

ougu 发表于 2021-4-10 16:349 c' L; N2 [$ `3 \( c
十字是不是随着高度变化要再调整不然至少要两个激光器才能实现


cjseng · 发表于 2021-4-10 22:57:58

mojianghai 发表于 2021-4-10 22:31
! y. h3 ?+ e/ {* I% P一直想做一个这样的，就是不知道这个线有多粗，精度怎么样？

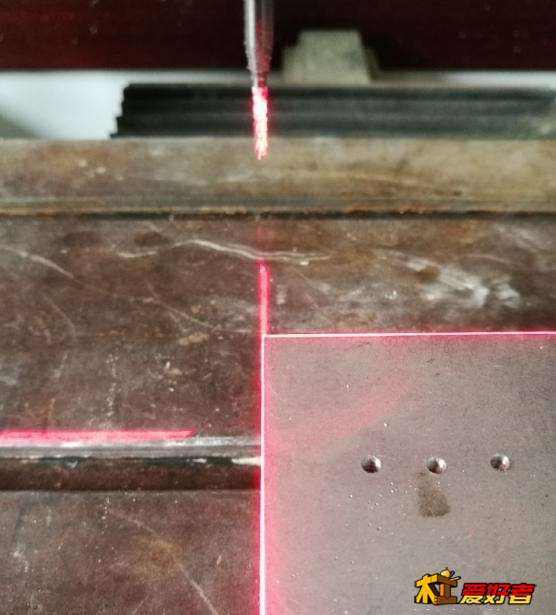

线粗细要调整聚焦，高度变化，线粗细会变的，我是调整刀尖离工件表面20mm时聚焦最细。精度马马虎虎，我用来开孔，精度足够了，最主要的是可以检查工件摆放的角度对不对。

cjseng · 发表于 2021-4-10 23:07:12

mingui 发表于 2021-4-10 19:58( r; Q( [3 B$ n0 y( K
这个激光定位看起来不错，怎么做的

就是这样做的，画好图纸，雕刻机加工出来的，没那么厚的材料，所以做了好几层，叠起来，用502粘牢，几个小孔是涂了502之后，上螺丝压紧用的，粘好后，螺丝就不用了。

无聊的鬼 · 发表于 2021-4-10 23:53:52

cjseng 发表于 2021-4-10 23:07, y" ~- ^& f2 G- f% J
就是这样做的，画好图纸，雕刻机加工出来的，没那么厚的材料，所以做了好几层，叠起来，用502粘牢，几个 ...

人材大大滴~~~
