怎么找到工件的中心点呢？

仿古家具大师

cnc找中：X向左边碰刀，将相对值归零，X向右边碰刀，这时候相对值会出现一个数字，把刀移到相对值数字一半的位置，这时候X向找中心已经完成。Y向重复X向操作模式就可以了！还有一个方法：用卡尺卡找到中心点，然后Z轴夹尖刀，刀尖对着工件上卡尺画的中心点就可以了

王亮11

试切法妥妥的

钢钢

lvsq 发表于 2021-03-30 23:45
( F9 Q* H' L9 v& }看看这个

这个方法好！

mojianghai

liuzhang 发表于 2021-03-31 00:38
寻边器不香吗？

1 t, ]9 [/ F$ Q人家只想拉泡尿，你却要人家造个厕所……

mojianghai

余杨永 发表于 2021-03-31 09:44
) m, N* r, q6 r0 k这样的中心规有用么，有个小车床，我也在想这个问题，怎么定中心

0 o- k) t' g9 C% m用中间那条边以不同角度画两条线，交点就是圆心

千妇所指

我用的是信昌，有个三点定圆心功能

虹源文具

部分人用木工的心态做金工的活。
没话可说。

湖湖

林大夫 发表于 2021-3-31 00:58
有能用的就香，没有能用的只能传统土法了。很多铣床或者加工中心用的寻边器雕刻机主轴用不了。
明白了原 ...

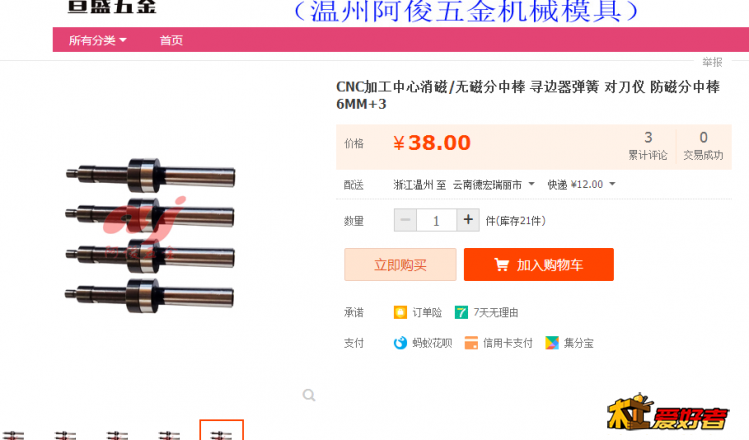

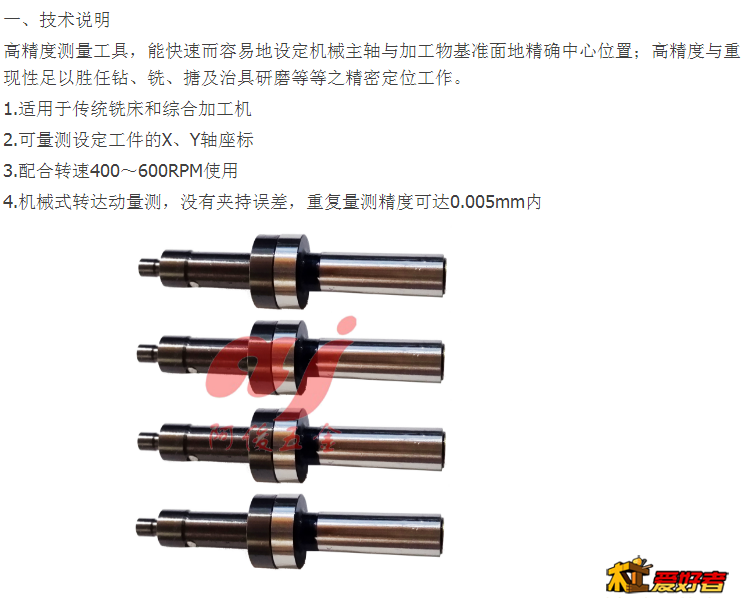

有小的 机械寻边器。

杆径6毫米  探头 3毫米  转速不能超过 500转 。
6 i: E/ K2 s* }
我能找到的 最小的 寻边器  这个尺寸 ER11夹头 都能用。

1 z9 b& O/ i2 l, F. v用电主轴的 千万别用啊 ！！ 开主轴  就甩出去了 ！！ 只能无动力主轴用  500转以下 ！
( @8 c- T' O1 I4 G4 b8 A0 C

( E! I$ e  a6 u+ @5 I1 c- z) v
一般人足够用了  除非天天 做二次加工 。
. p! I: W/ p, n+ ~+ W# Q
5 O% G4 L8 E- s2 r' u2 M/ a

湖湖

钢钢 发表于 2021-4-6 09:24
这个方法好！

$ d, @' ]* Q' t) G3 B你这个办法 更难 。要找到轴心到探头的位置  更麻烦
, w" c3 Q9 D# r# B0 t, R4 i9 _3 g

钢钢

湖湖 发表于 2021-04-06 15:31
8 V; {3 @9 b. Z* X  a$ {/ I3 }8 U你这个办法 更难 。要找到轴心到探头的位置  更麻烦

% o: Q  @, ^2 {让主轴走到大致中心位，再打表，90度读一个数，大致xy方向，共四个读数。

湖湖

钢钢 发表于 2021-4-6 15:56
让主轴走到大致中心位，再打表，90度读一个数，大致xy方向，共四个读数。

哦 那要找个数码的  指针的 要 去数~~~~~~~
1 ]3 }: f+ d( w, g3 s8 T

mara99

仿古家具大师 发表于 2021-4-6 06:48
# s& U9 z( V/ h. d! Dcnc找中：X向左边碰刀，将相对值归零，X向右边碰刀，这时候相对值会出现一个数字，把刀移到相对值数字一半 ...

. {- V+ V7 d0 i0 v9 q同样的方法干了好多年了。

现在用维宏，有XY分中功能
: q: b* B( e! `- w& i- V% H6 M

红土地1

mara99 发表于 2021-04-06 17:52
同样的方法干了好多年了。
; W& I7 I+ z+ [4 F) c
9 k8 p- \7 l+ c9 V! U0 t& B现在用维宏，有XY分中功能

3 a- h% \. _1 S3 ]! k维宏的xy分中操作很反人类思维，我用过两次再也不用，按两下计算器还更直观

mara99

红土地1 发表于 2021-4-6 18:22
2 K+ e8 h# ]1 A& f维宏的xy分中操作很反人类思维，我用过两次再也不用，按两下计算器还更直观

  ~5 @, W3 [# r/ X+ r. U我是用无线手柄，长按8个数，确实有点烦。

无聊的鬼

湖湖 发表于 2021-04-06 15:21
7 m9 J4 e; p% Z5 G4 u) r! I. M本帖最后由 湖湖 于 2021-4-6 15:24 编辑
. o1 @" m. {8 d4 g! N

有小的 机械寻边器。

杆径6毫米  探头 3毫米  转速不能超过 500转 。

$ |1 [: g1 t% h/ R: ?3 @我能找到的 最小的 寻边器  这个尺寸 ER11夹头 都能用。
/ z0 @1 G% A, ^0 _2 O% {: l
0 Y- r8 h  h. I! o: n用电主轴的 千万别用啊 ！！ 开主轴  就甩出去了 ！！ 只能无动力主轴用  500转以下 ！
2 H! A! L# z6 ?% ?8 m
  d6 I6 o2 O, g( R4 J: v& c

! o: ]  h8 M5 w4 W: \' W9 _一般人足够用了  除非天天 做二次加工 。

& i& T1 |% D- }3 y2 F3 m) \我就是电主轴用这个
