旋空旋转楼梯

现代板式趴 · 发表于 2021-3-4 21:13:10

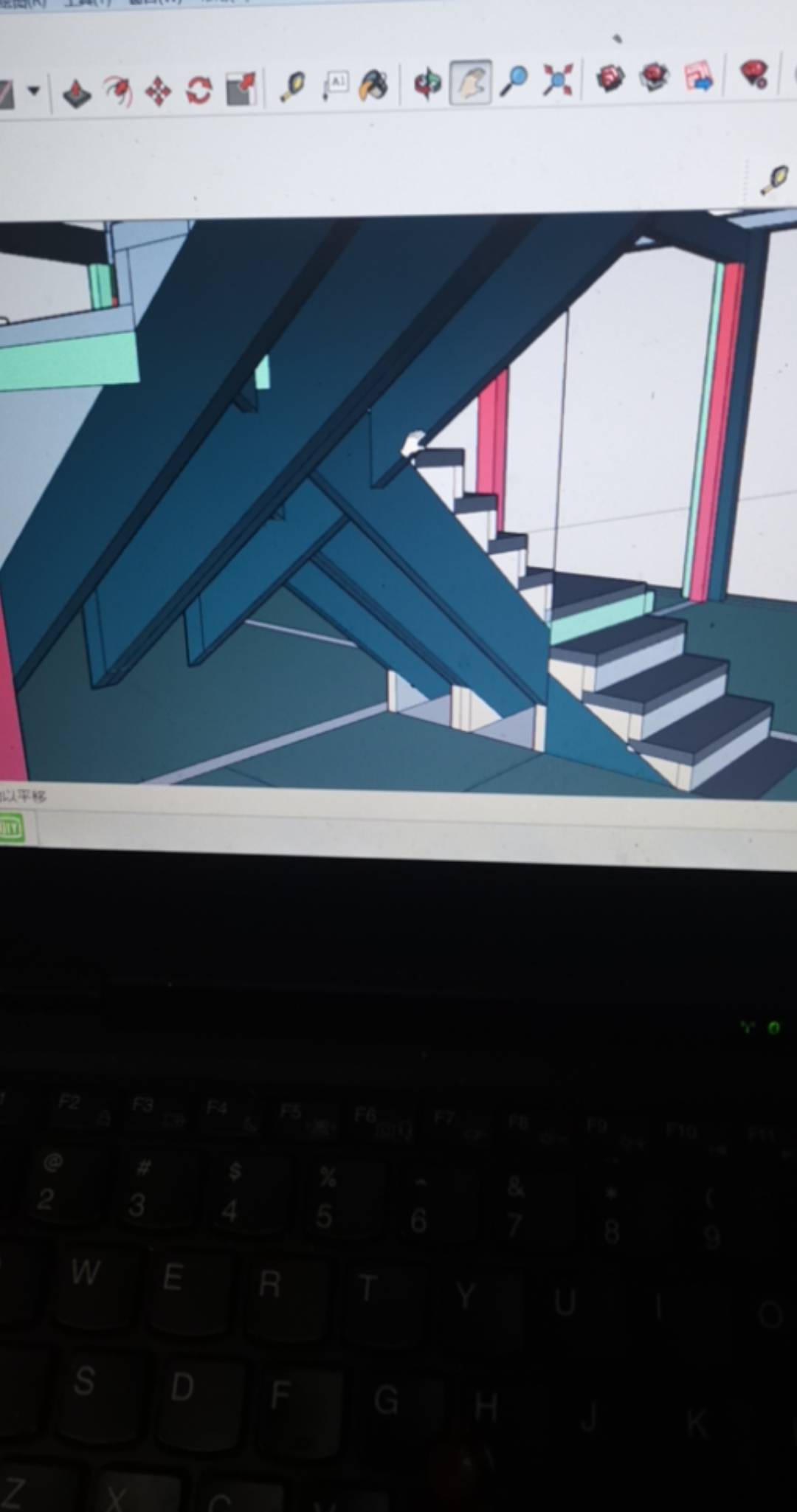

这个直角转角，你说的这种斜撑，宽度，300，厚120，三根，或者四根，其实2根就够力了，

人生三苦 · 发表于 2021-3-4 22:40:47

这种纯木没钢架旋转我记得论坛有个师傅会做，这是人家吃饭家伙，怎么会随便透露

啊土哥 · 发表于 2021-3-5 09:00:28

无中轴无悬挂，怎么受力？

daguan8 · 发表于 2021-3-5 09:16:57

楼梯的结构力学是比较复杂的，旋转梯就更加复杂，所以，只要是涉及旋转梯的，一定是采用钢结构，如果你不想见到钢材的冰冷，可以用木装饰。

ytl1223 · 发表于 2021-3-5 10:19:12

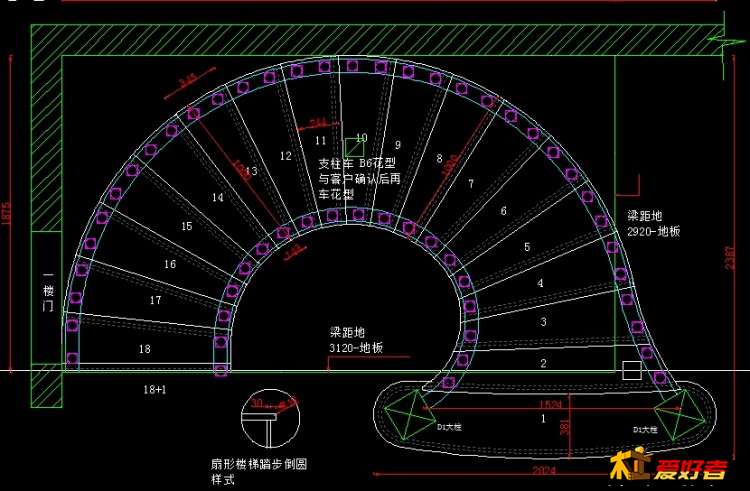

这个工程量可大了看看这个工厂的图纸 3个人需要20天左右做好

现代板式趴 · 发表于 2021-3-5 18:01:49

ytl1223 发表于 2021-03-05 10:19
# i6 d. }$ K& T这个工程量可大了看看这个工厂的图纸 3个人需要20天左右做好

这个不难，难点是如何把踏板下面的撑柱，就是旋转圆孤，旋转孤板是散的，要用什么样的连接方式把下面拼块相连使其受力最大化，我想过最坏的结果，16踏，下面的16块板1分为2，基本上是16X2再X2相当于64块板用5盒一连，要用到256套5合1，就是安装楼梯扶拦的5合1，就光下面的旋转弧一撑板需要256套了，这个是我想到的办法，别的办法基本上想不到，主要是自己撸，自己知道结构，就知道原理，

one486 · 发表于 2021-3-5 18:28:41

本帖最后由 one486 于 2021-3-5 18:34 编辑

现代板式趴发表于 2021-3-5 18:01, X0 N" C4 Z2 A5 d0 p& z) E
这个不难，难点是如何把踏板下面的撑柱，就是旋转圆孤，旋转孤板是散的，要用什么样的连接方式把下面拼块 ...

你既然都认为这没什么...都不难了
旁人还能说什么？
反正有问题就出来问一下......

你觉得人家学了几年的建筑专业
被敲头臭骂的学徒光阴都是..？？

画得出来绝对不等于做得出来

Love999 · 发表于 2021-3-5 19:07:37

人生三苦发表于 2021-3-4 22:40
8 @2 t/ c8 N& i# m6 m. l这种纯木没钢架旋转我记得论坛有个师傅会做，这是人家吃饭家伙，怎么会随便透露

楼主要求不用胶水！！！

one486 · 发表于 2021-3-5 19:37:36

Love999 发表于 2021-3-5 19:078 h- }# l1 u; j B: n" e' F E
楼主要求不用胶水！！！

大木作没人在用胶水的啦！

况且什么胶也没用

现代板式趴 · 发表于 2021-3-5 21:24:12

one486 发表于 2021-03-05 18:28& d5 s: x' @9 X0 [* D, r
本帖最后由 one486 于 2021-3-5 18:34 编辑 0 \0 q- N' U: {! ~( F! \
" X: j+ z: |. Z' u

2 r& t$ Q0 ~2 F你既然都认为这没什么...都不难了2 S( Z& A* ^7 f7 d
旁人还能说什么？9 l. B  h4 M/ g" H
反正有问题就出来问一下......  j1 L" M9 O& K! Y* y+ O; q# c/ I3 D

  n* T, A2 z, {, n1 v( M: j你觉得人家学了几年的建筑专业
" h2 c2 u; |2 f6 c; Y  r7 `被敲头臭骂的学徒光阴都是..？？
* ~+ U! ~3 t4 d
$ k4 y4 K' @, ~: p& o- J, L. ~. f& z
1 s, t5 p/ P4 G% F! L8 l3 V
画得出来绝对不等于做得出来

我的问题你压根就不知道了是什么，和你就是对牛弹琴，

人生三苦 · 发表于 2021-3-6 01:06:26

Love999 发表于 2021-3-5 19:077 u" A9 \+ ~( i
楼主要求不用胶水！！！

结构受力的部分肯定没胶水啊，但是如果是人造板材里面的胶水算吗

现代板式趴 · 发表于 2021-3-7 03:09:54

人生三苦发表于 2021-03-06 01:06
: u9 ?0 f$ i5 L9 r5 t结构受力的部分肯定没胶水啊，但是如果是人造板材里面的胶水算吗

12厘米厚的木方你用胶水

ytl1223 · 发表于 2021-3-7 10:56:27

本帖最后由 ytl1223 于 2021-3-7 10:59 编辑

现代板式趴发表于 2021-3-5 18:01" z; h1 N* I) p2 H8 \! C% y
这个不难，难点是如何把踏板下面的撑柱，就是旋转圆孤，旋转孤板是散的，要用什么样的连接方式把下面拼块 ...

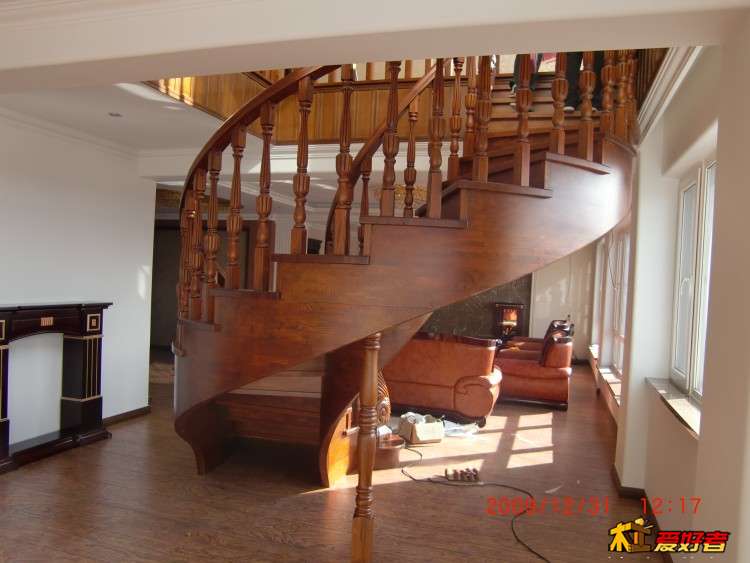

建议你去建材市场看一看有这种扇形楼梯的店面去实际看一看，可能各地的工艺不一样我们的工厂就是类似集成材的拼接工艺之后底下的梁分段制作用大螺杆连接。这个有我们做的实物照片你参考下

人生三苦 · 发表于 2021-3-7 14:17:32

现代板式趴发表于 2021-3-7 03:09
1 K: b6 @0 b0 w3 a4 A5 U12厘米厚的木方你用胶水

这个回复是我回复木友“Love999”的请仔细看

现代板式趴 · 发表于 2021-3-8 01:18:05

ytl1223 发表于 2021-03-07 10:563 i) |' _( V9 }. i" ^$ D! K- E
本帖最后由 ytl1223 于 2021-3-7 10:59 编辑 9 F% U: M6 y" U1 H

" E @+ O& O7 i, C8 J# t7 e% E9 @& f$ T3 d1 y
建议你去建材市场看一看有这种扇形楼梯的店面去实际看一看，可能各地的工艺不一样我们的工厂就是类似集成材的拼接工艺之后底下的梁分段制作用大螺杆连接。这个有我们做的实物照片你参考下

多谢
