求助圆弧凹槽怎么加工？

阿余 · 发表于 2019-10-21 19:04:17

mingrui312 发表于 2019-10-21 17:45 R" {) w" k( g0 e J
买了一个了，还是想自己做。

你这个，慢慢做下来，算上时间成本，够买VP ， HR的了。

翙夼 · 发表于 2019-10-21 19:11:48

阿余发表于 2019-10-21 19:04$ a! w$ ` d3 I. m0 s
你这个，慢慢做下来，算上时间成本，够买VP ， HR的了。

哈哈，阿余兄说的是，能买不折腾了，想练技术可以去不断尝试

mingrui312 · 发表于 2019-10-21 20:47:00

翙夼发表于 2019-10-21 19:11/ m, |6 S3 ~+ G( X' U$ K+ I8 j) L$ c2 B
哈哈，阿余兄说的是，能买不折腾了，想练技术可以去不断尝试

嘿嘿确实是想练练技术的

mingrui312 · 发表于 2019-10-21 20:48:23

大致做好了，就是里面的轴承位还没弄好

leoncoolmoon · 发表于 2019-10-21 23:58:54

建模的时候把余量画进去

glike · 发表于 2019-10-22 00:24:41

想不明白这个图用直刀加工怎么会出现圆角，加工方式不对吗？刀走拐角的地方才会出现r角，这个圆弧凹槽单独出刀路不会有r角，直上直下的

mingrui312 · 发表于 2019-10-22 07:52:19

glike 发表于 2019-10-22 00:24
, S0 J; K2 `% S1 U想不明白这个图用直刀加工怎么会出现圆角，加工方式不对吗？刀走拐角的地方才会出现r角，这个圆弧凹槽单独出刀路不会有r角，直上直下的

内侧会有圆角的，除非向左右旋转90度

疯狂木工 · 发表于 2019-10-22 08:47:14

把主轴做个安装板 90度旋转从侧面怼上去

tobeno1zhangbin · 发表于 2019-10-22 09:39:33

恕我直言，电木铣定制一把平底铣刀，5秒一个。或者做半圆一个辅具，一样可以很快。

glike · 发表于 2019-10-22 10:27:59

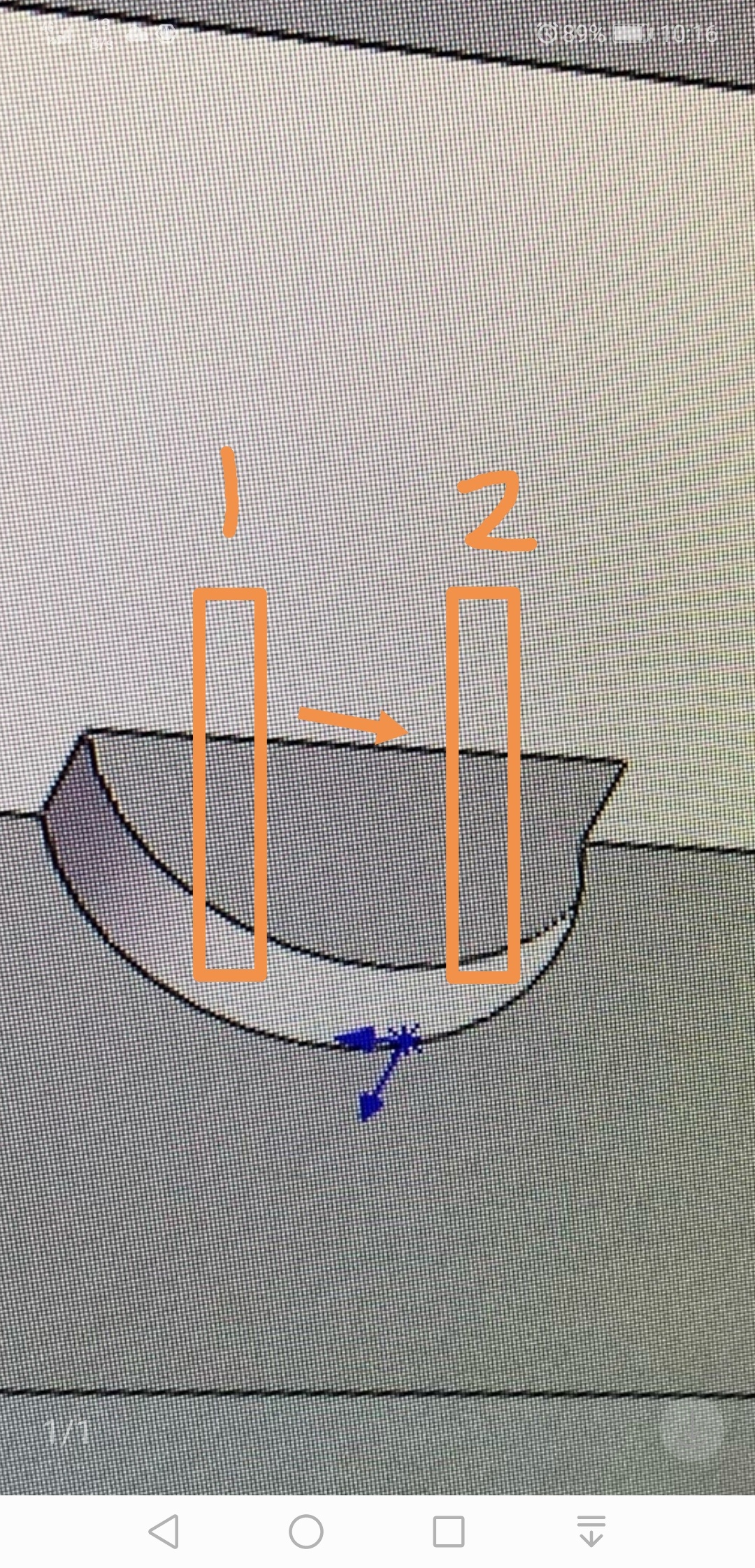

从1走到2怎么合出来圆角，不能这样走刀吗？

mingrui312 · 发表于 2019-10-22 10:34:47

glike 发表于 2019-10-22 10:277 @8 y( @6 t* E: h* R
从1走到2怎么合出来圆角，不能这样走刀吗？

刀路就是这样走的，1——2的内侧立铣的时候刀具会有个圆角，Z轴与X轴的夹角圆角，不是需要的直角了，现在想了办法就是图纸把凹槽宽度加大，使圆角内侧的距离到边缘宽度达到需求尺寸。

mingrui312 · 发表于 2019-10-22 10:35:33

tobeno1zhangbin 发表于 2019-10-22 09:39
u5 ^) c8 d4 K5 i恕我直言，电木铣定制一把平底铣刀，5秒一个。或者做半圆一个辅具，一样可以很快。

有推荐吗？可以发图看下嘛？

mingrui312 · 发表于 2019-10-22 10:37:47

疯狂木工发表于 2019-10-22 08:47
; s2 e" ^6 t) U8 y把主轴做个安装板 90度旋转从侧面怼上去

只能从这个位置加工，不能旋转啊

COOOOK · 发表于 2019-10-22 11:52:45

哈哈哈，30铣刀，一刀搞定

glike · 发表于 2019-10-22 12:08:31

mingrui312 发表于 2019-10-22 10:34
! [2 m5 I B. K$ a" n' q刀路就是这样走的，1——2的内侧立铣的时候刀具会有个圆角，Z轴与X轴的夹角圆角，不是需要的直角了，现在想了办法就是图纸把凹槽宽度加大，使圆角内侧的距离到边缘宽度达到需求尺寸。

1的位置会出现r角，好像只在这种情况下出现，1到2应该是直角，用的圆底刀？
